1.5寸OLED显示屏模块黑白128×128 SPI/I2C通信适用于Arduino 树莓派 STM32
¥59
制造商：斑梨电子
SKU：0105230
发布时间：2023-07-10 18:04

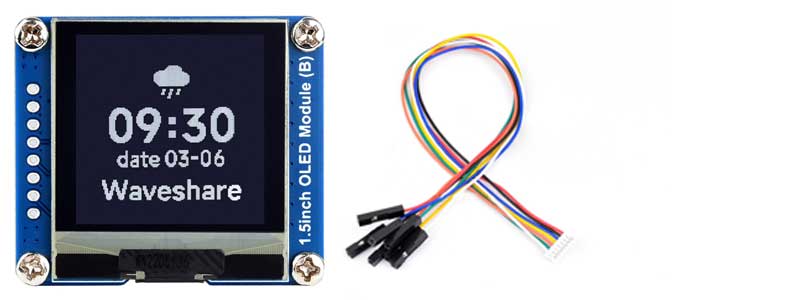

1.5寸OLED模块 128×128分辨率 SPI/I2C通信 黑白显示屏
采用SH1107驱动芯片，支持四线SPI/I2C，提供完善的配套资料手册 (Raspberry Pi/Arduino/STM32 等示例程序)
【产品特性】
[] 窄边框，小尺寸，并搭载电平转换电路
[] 采用四线 SPI 和 I2C 两种接口，兼容性好，传输速度快
[] 提供完善的配套资料手册 (Raspberry Pi/Arduino/STM32 等示例程序)
【产品参数】
[] 工作电压：3.3V / 5V
[] 显示面板：OLED
[] 分辨率：128 × 128 pixels
[] 像素大小：0.185 × 0.185mm
[] 通信接口：4-wire SPI、I2C
[] 控制芯片：SH1107
[] 显示尺寸：26.855 × 26.855mm
[] 产品尺寸：38.50 × 44.50mm
【控制接口】
[] VCC：电源正 (3.3V / 5V 电源输入)
[] GND：电源地
[] DIN：数据输入
[] CLK：时钟信号输入
[] CS：片选，低电平有效
[] DC：数据/命令，低电平表示命令，高电平表示数据
[] RST：复位，低电平有效
【硬件连接】
[] 通过 SPI 接口接入 Raspberry Pi 主板
[] 通过 SPI 接口接入 Arduino 主板
【使用示例】
图片仅供展示，本产品不含 STM32 开发板
【产品尺寸】
.jpg)
