2.42寸OLED显示屏模块 128×64分辨率 SPI/I2C通信

¥68

制造商：斑梨电子

SKU：0105234

发布时间：2023-10-14 11:43

型号：

2.42inch-OLED-Module 2.42inch-OLED-Module-(C)

数量：

- +

在售

立即购买

加入购物车

我要提问

复制链接

本产品为2.42 英寸 OLED 模块，内置 SSD1309 驱动芯片，使用 SPI/I2C 接口通信，提供树莓派、Pico、Arduino、STM32、ESP32和Jetson Nano 等例程资料。

(点击此处)查看/下载:教程,资料,程序,代码,PDF手册等

【产品简介】

[] 本产品为2.42 英寸 OLED 模块，内置 SSD1309 驱动芯片，使用 SPI/I2C 接口通信，提供树莓派、Pico、Arduino、STM32、ESP32和Jetson Nano 等例程资料。

【产品特性】

[] 窄边框，小尺寸，并搭载电平转换电路

[] 采用四线 SPI 和 I2C 两种接口，兼容性好，传输速度快

[] 提供完善的配套资料手册 (Raspberry Pi/Pico/Arduino/STM32/ESP32/

Jetson Nano 等示例程序)

【产品参数】

[] 工作电压：3.3V / 5V

[] 显示面板：OLED

[] 分辨率：128 × 64 pixels

[] 像素大小：0.4 × 0.4mm

[] 通信接口：4-wire SPI (默认)、I2C

[] 控制芯片：SSD1309

[] 显示尺寸：55.01 × 27.49mm

[] 产品尺寸：61.50 × 39.50mm

[] 显示颜色：

2.42inch OLED Module：白色

2.42inch OLED Module (C)：黄色

【版本选择】

【硬件连接】

[] 通过 SPI 接口接入 Raspberry Pi 主板

[] 通过 SPI 接口接入 Arduino 主板

图片仅供展示，本产品不含 STM32 开发板

【产品尺寸】

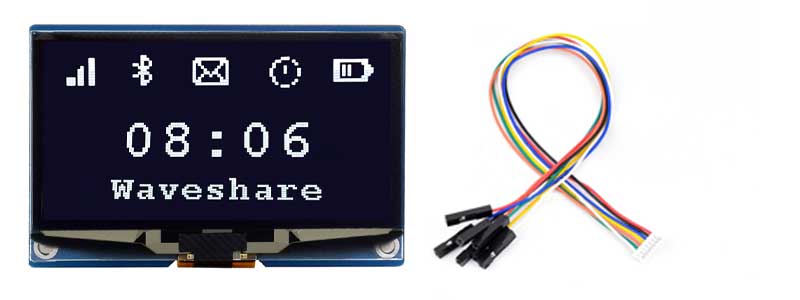

[] 2.42inch-OLED-Module x1

1. 2.42inch OLED Module × 1

2. GH1.25 7PIN 连接线 × 1

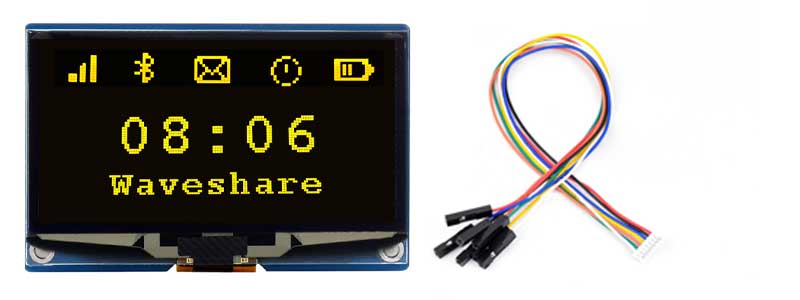

[] 2.42inch-OLED-Module-C x1

1. 2.42inch OLED Module (C) × 1

2. GH1.25 7PIN 连接线 × 1
