【产品特点】

[] 240×280 分辨率，262K 彩色，能清晰地显示彩色图片

[] 使用 SPI 控制，确保不会占用太多接口引脚资源，可接入 Raspberry Pi / Arduino / STM32 / ESP32 / RP2040 / Jetson 等主控板

[] 提供完善的配套资料手册 (Raspberry Pi / Arduino / STM32 / ESP32 / RP2040 / Jetson 等示例程序)

【产品参数】

[] 工作电压：3.3 / 5V

[] 分辨率：240×280 pixels

[] 通信接口：4-wire SPI

[] 显示尺寸：24.77×28.90mm

[] 显示面板：IPS

[] 像素间距：0.1032×0.1032mm

[] 控制芯片：NV3030B

[] 外形尺寸：28.5×35.0mm

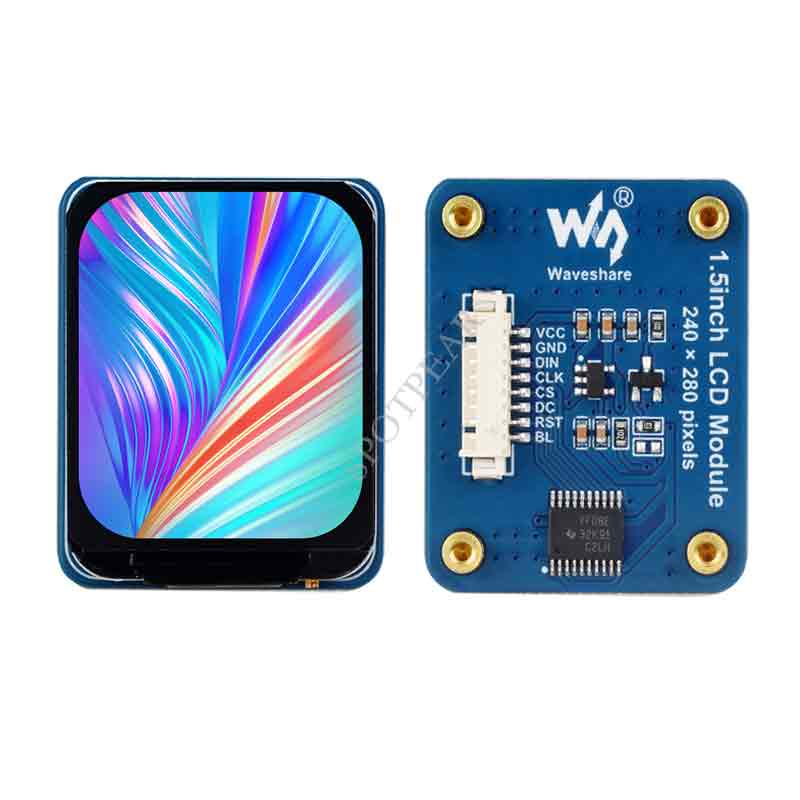

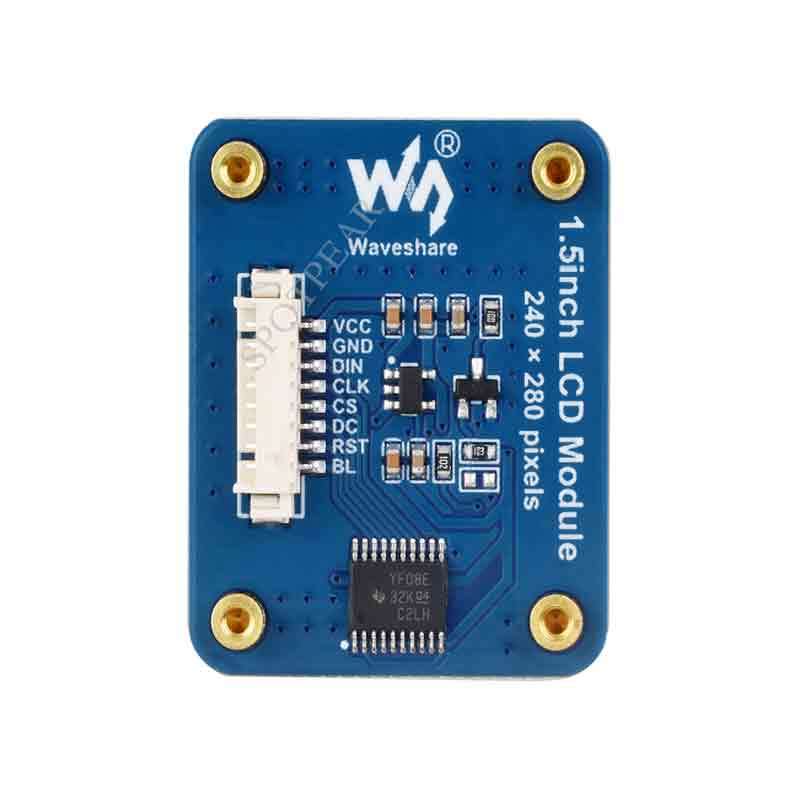

【SPI 控制接口】

可接入 Raspberry Pi / Arduino / STM32 / ESP32 / RP2040 / Jetson等主控板

[] VCC：电源正(3.3 / 5V电源输入)

[] GND：电源地

[] DIN：SPI数据输入

[] CLK：SPI时钟信号输入

[] CS：片选，低电平有效

[] DC：数据/命令，低电平表示命令，高电平表示数据

[] RST：复位，低电平有效

[] BL：背光

【硬件连接】

[] 接入 Raspberry Pi 主板

[] 接入 Arduino 主板

[] 接入 STM32 主板

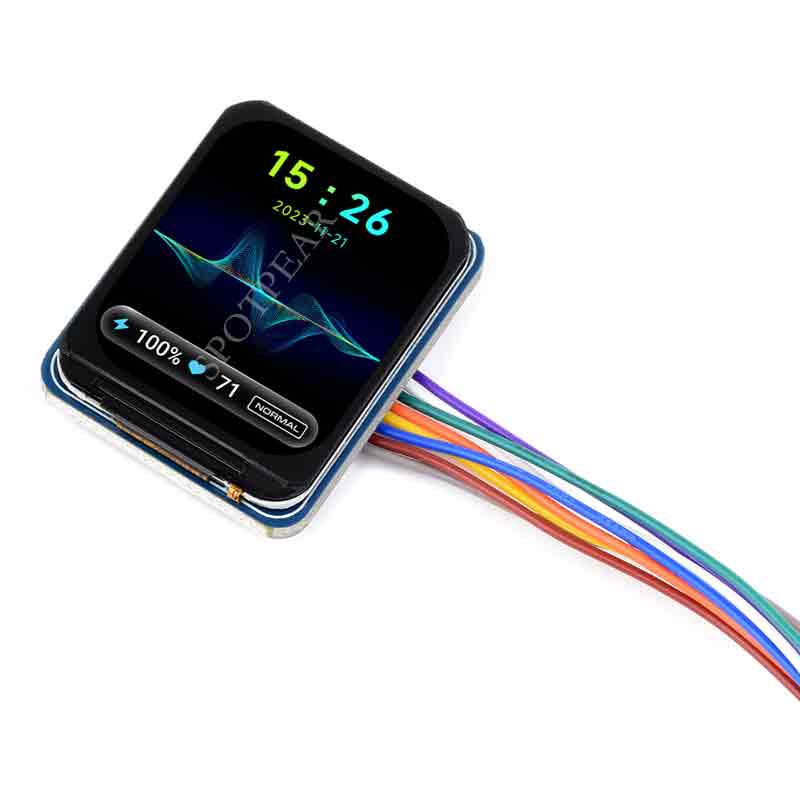

【使用示例】

图片仅供展示，详细配置请参考配置清单

【产品尺寸】

[] 1.5inch-LCD-Module

1. 1.5inch LCD Module × 1

2. GH1.25 8PIN 连接线 × 1
