Luckfox Pico如何发出声音?音频功放喇叭输出声音以及如何接咪头麦克风采集音频录音语音识别?

2023-12-11 17:30:39 提问

Luckfox Pico如何发出声音,是不是接这两个端子就可以了?

现在接了,用rk_mpi_ao_test测试没有声音


我来答
浏览 992 次
已有12个回答
斑梨用户8
回答时间:
2023-12-11 17:40:52
点赞0

举报

斑梨用户8
回答时间:
2023-12-11 17:58:46


另外原理图有点问题, PCB音频网标是这样的

所以你的接法也要更新

点赞0

举报

斑梨游客70902
回答时间:
2023-12-12 10:27:52

改到 TP4后可以正常发声了,运行 rk 的测试例子如下

rk_mpi_ao_test -i /userdata/audio/take.wav --input_ch 2 --input_rate 16000 --device_rate 48000 --device_ch 1 --sound_card_name hw:0,0 --set_volume 2


现在的问题就是启动程序的和程序结束的时候有爆破音,请教大佬处理办法????

点赞0

举报

斑梨用户8
回答时间:
2023-12-12 10:34:51

1】mute加个rc, 上电会禁用短暂的时间防止听到破音

2】喇叭串联一个10-30R的限流电阻。防止电流过大

点赞0

举报

斑梨游客65793
回答时间:
2023-12-12 11:13:17

 MAX 里我看到有 lineout  是否有引出

点赞0

举报

斑梨用户41
回答时间:
2023-12-12 11:13:43

未引出。。。。

点赞0

举报

斑梨游客70902
回答时间:
2023-12-12 11:57:01

1】mute加个rc, 上电会禁用短暂的时间防止听到破音

2】喇叭串联一个10-30R的限流电阻。防止电流过大


以上方式不行,信号出来的时候是一个正电压,所以不管什么处理都会有爆破音,我看了没有爆破音的声音信号,是基于0V 的正负信号差,所以可能需要其他电路来实现

点赞0

举报

斑梨用户8
回答时间:
2023-12-12 20:20:21

喇叭串联一个10-22UF的电容试试

点赞0

举报

斑梨用户8
回答时间:
2023-12-12 20:24:14

推荐外接一个功放电路。 不要直接接喇叭

点赞0

举报

斑梨用户8
回答时间:
2023-12-15 12:40:07

】咪头的参考接法

https://cdn.static.spotpear.cn/uploads/picture/learn/risc-v/luck-fox-pico/Pin-diagram/luckfox-pico-audioinput.png

】另外 pro max 没有引出咪头接口。  只有RV1103的pico和pico plus 才引出来了,接口位置如下图

点赞0

举报

斑梨游客70902
回答时间:
2023-12-19 10:02:24

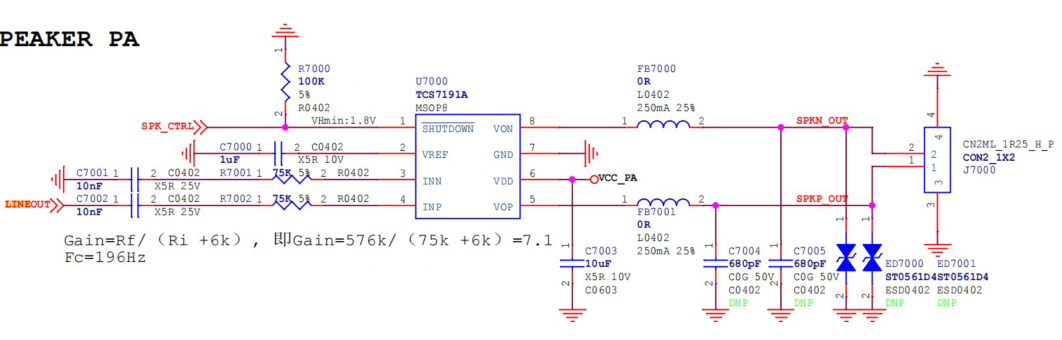

7191A 测试可用,信号输入的时候跟音频打开要做个延时,主控打开时会有个直流电平给电容充电会引起电压突变产品噪声,等主控稳定后再给功放就没有问题。

点赞0

举报

斑梨游客163f5
回答时间:
2024-03-06 14:22:40

备注:功放电阻太大了,电流太小了,驱动不可能造成听不到声音

点赞0
