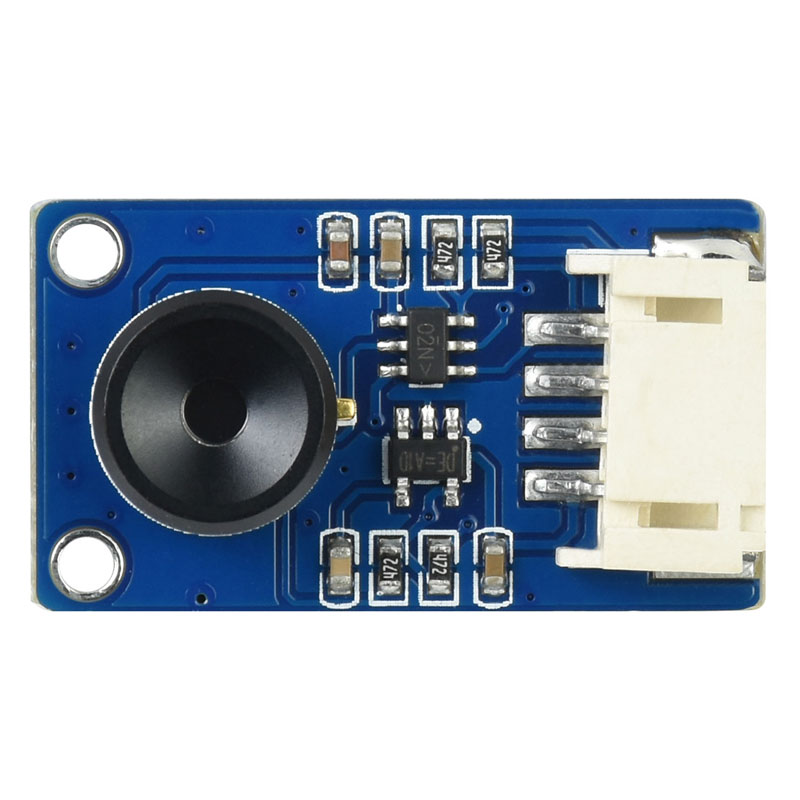

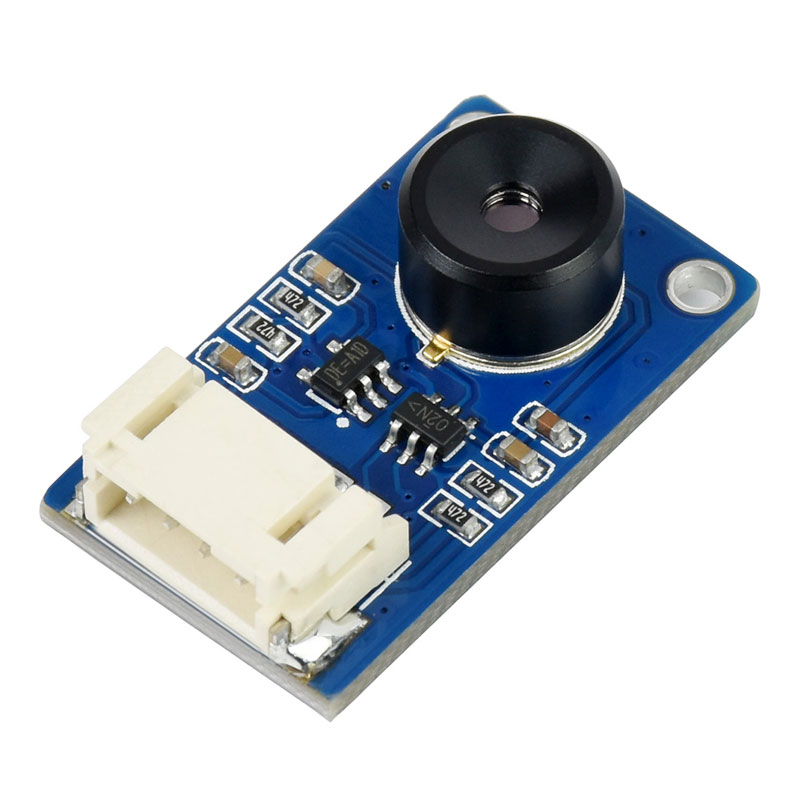

树莓派摄像头MLX90640红外热像仪模块 32×24像素 110度视场角 I2C接口

¥383

制造商:斑梨电子
SKU:0103062
发布时间:2023-09-11 19:31
数量:
在售


我是一款红外热像仪模块,32×24像素,110度视场角,I2C接口通信,兼容3.3V/5V电平,支持RaspberryPi/Arduino(ESP32)/STM32等主控板。
我采用MLX90640远红外热传感器阵列,可检测镜头视野中物体的红外辐射能量分布,经量化处理后可获得该视野物体表面温度分布,并生成热成像图,尺寸小巧,方便集成到各种工业或智能控制应用。

【产品简介】

[] 我是一款红外热像仪模块,32×24像素,110度视场角,I2C接口通信,兼容3.3V/5V电平,支持RaspberryPi/Arduino(ESP32)/STM32等主控板。

[] 我采用MLX90640远红外热传感器阵列,可检测镜头视野中物体的红外辐射能量分布,经量化处理后可获得该视野物体表面温度分布,并生成热成像图,尺寸小巧,方便集成到各种工业或智能控制应用。

【产品特性】

[] 采用MLX90640远红外热传感器阵列,32×24像素

[] 支持I2C接口通信,可设置为快速模式(速率可达1MHz)

[] 噪声等效温差(NETD)仅为0.1K RMS@1Hz刷新率,噪声性能好

[] 板载电平转换电路,可兼容3.3V/5V的工作电平

[] 提供完善的配套资料手册(RaspberryPi/Arduino(ESP32)/STM32示例程序和用户手册等)

【主要用途】

[] 高精度非接触性物体温度检测

[] 红外热像仪、红外测温仪

[] 智能家居、智能楼宇、智能照明

[] 工业温度控制、安防、入侵/移动检测

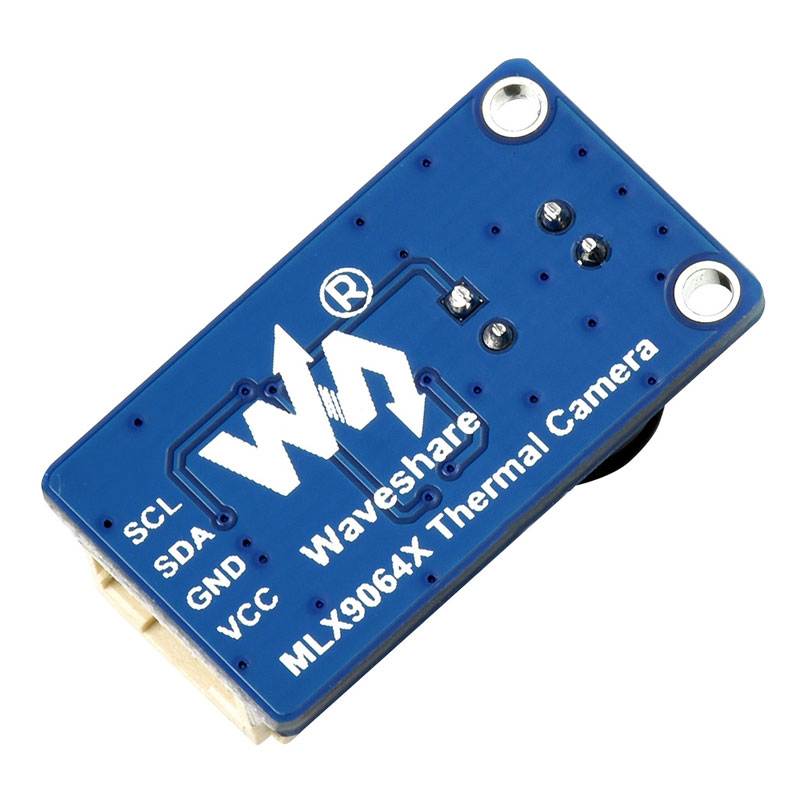

[] 接口说明(以接入MCU为例):

VCC:接3.3V或5V

GND:接GND

SDA:接MCU.I2C数据线

SCL:接MCU.I2C时钟线

【产品参数】

[] 工作电压:3.3V/5V

[] 工作电流:<23mA

[] 通信接口:I2C (地址为0x33)

[] 视场角(水平视角×垂直视角):

MLX90640-D55 Thermal Camera    : 55°×35° (角度小,适合远距离测量)

MLX90640-D110 Thermal Camera  :110°×75° (角度大,适合近距离测量)

[] 工作温度:-40℃~85℃

[] 目标温度:-40℃~300℃

[] 绝对精度:±2℃ (室温 0 ~ 50℃)

[] 刷新速率:0.5Hz~64Hz (可编程设置)

[] 产品尺寸:28mm×16 mm

[] 固定孔尺寸:2.0mm

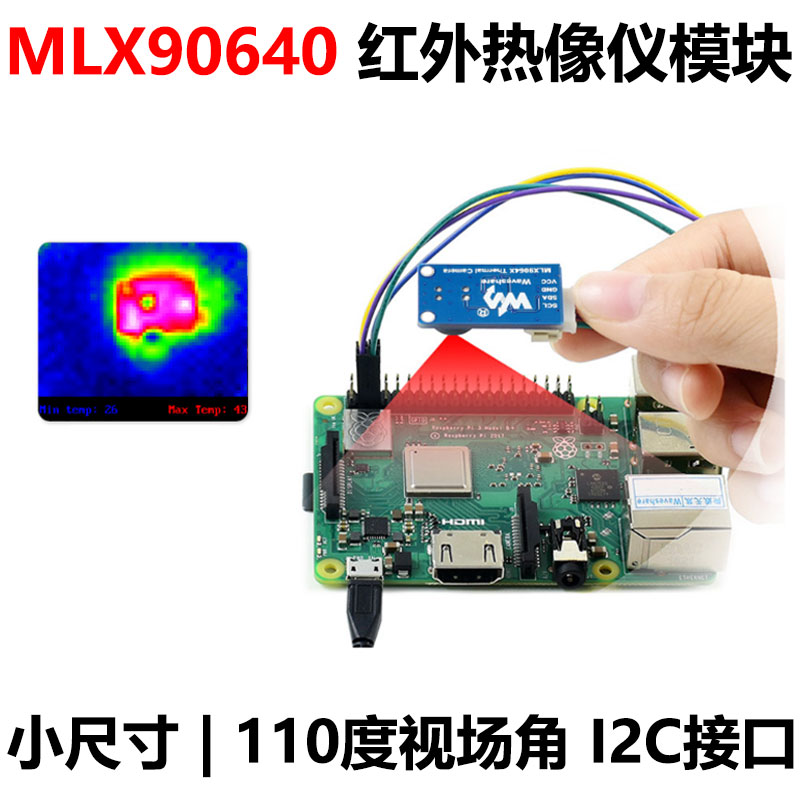

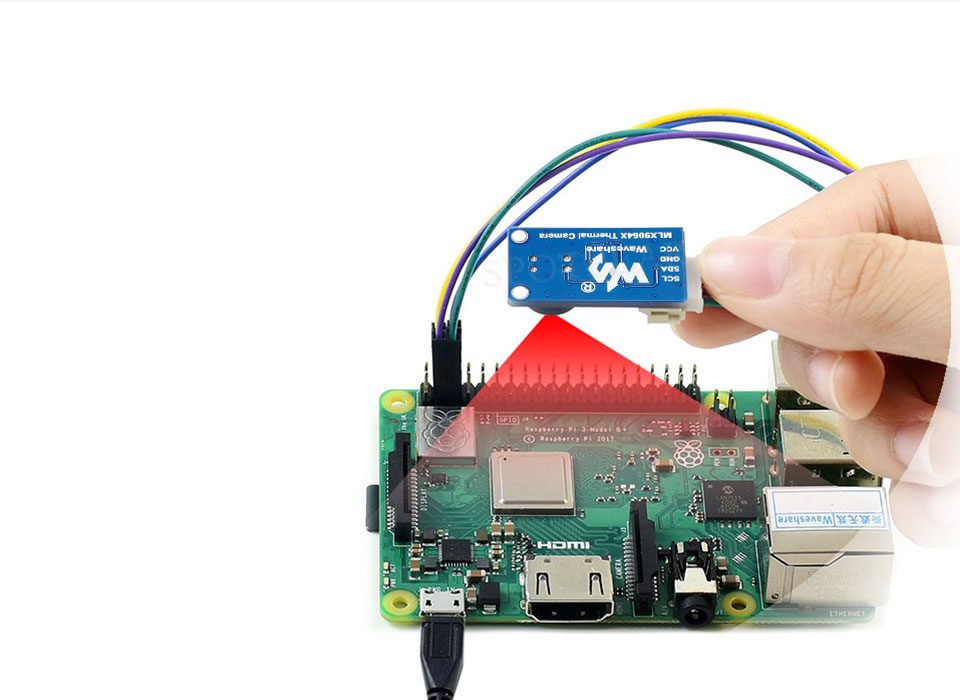

【使用示例】

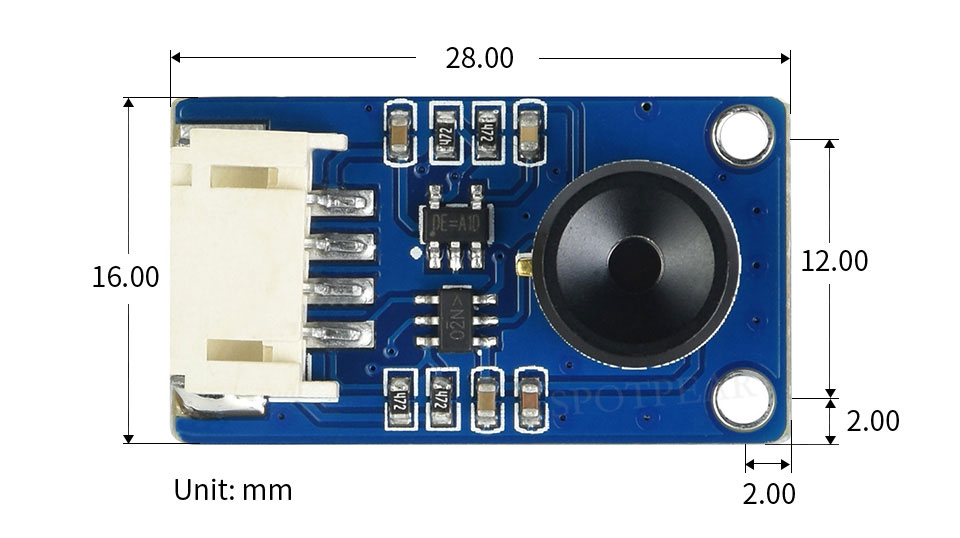

【外形尺寸】
