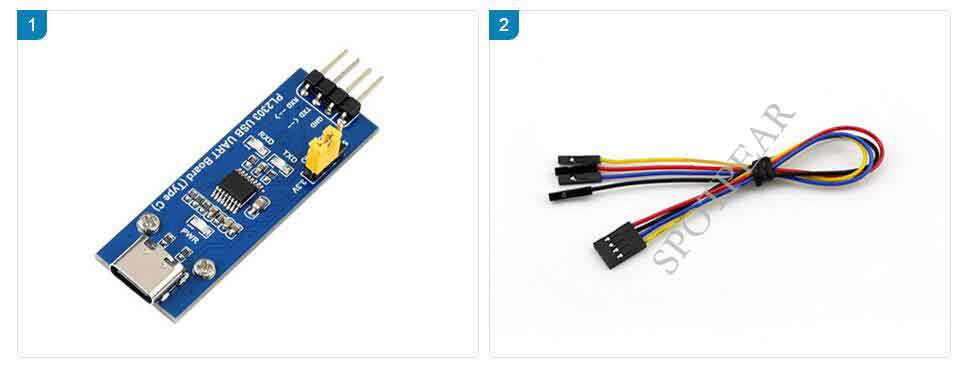

PL2303 Type C 转 UART(TTL)
通用串口通信模块
采用 PL2303，支持 1.8V/2.5V/3.3V/5V 逻辑电平
产品特性
- 采用 PL2303GS 新版本芯片
- 支持 windows XP/7/8/10/11/...

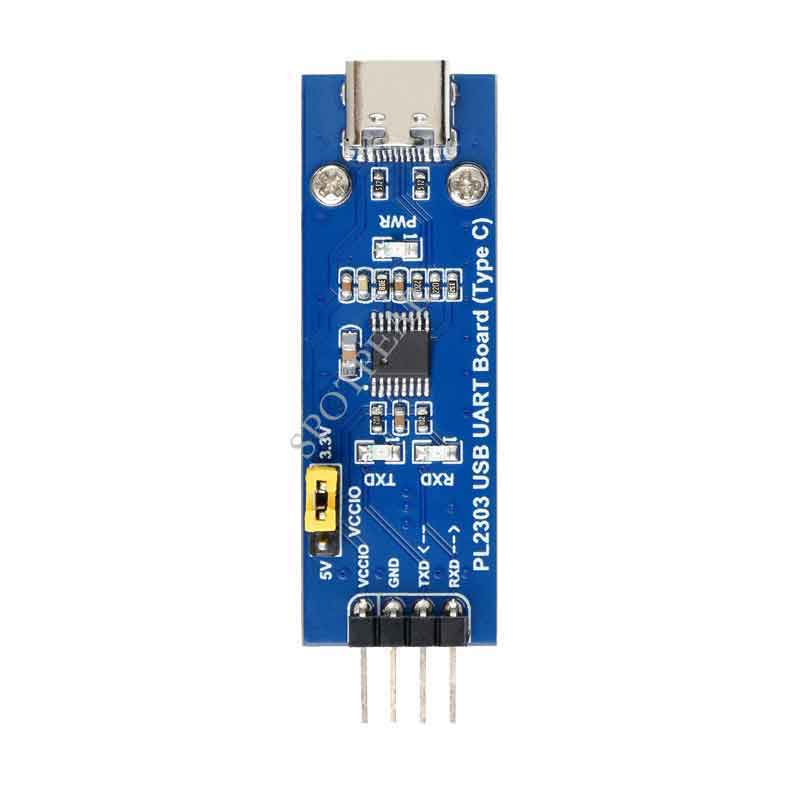

- 支持通过跳线帽设置 VCCIO 3 种供电方式
- VCCIO - 5V：5V 对外供电
- VCCIO - 3.3V：3.3V 对外供电
- 不接跳线帽：由外部供电（1.8V/2.5V/3.3V/5V）
- 板载 3 个 LED 指示灯：TXD、RXD、PWR

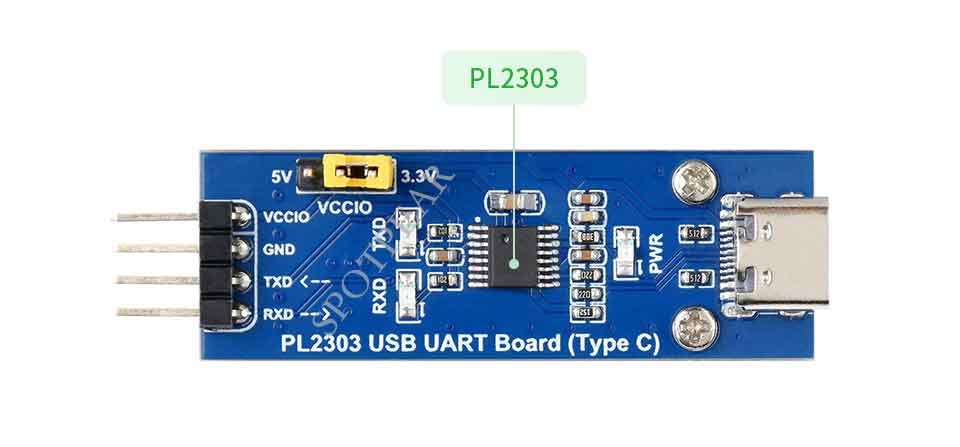

采用 PL2303 方案
采用 PL2303GS 新版本芯片
接线说明

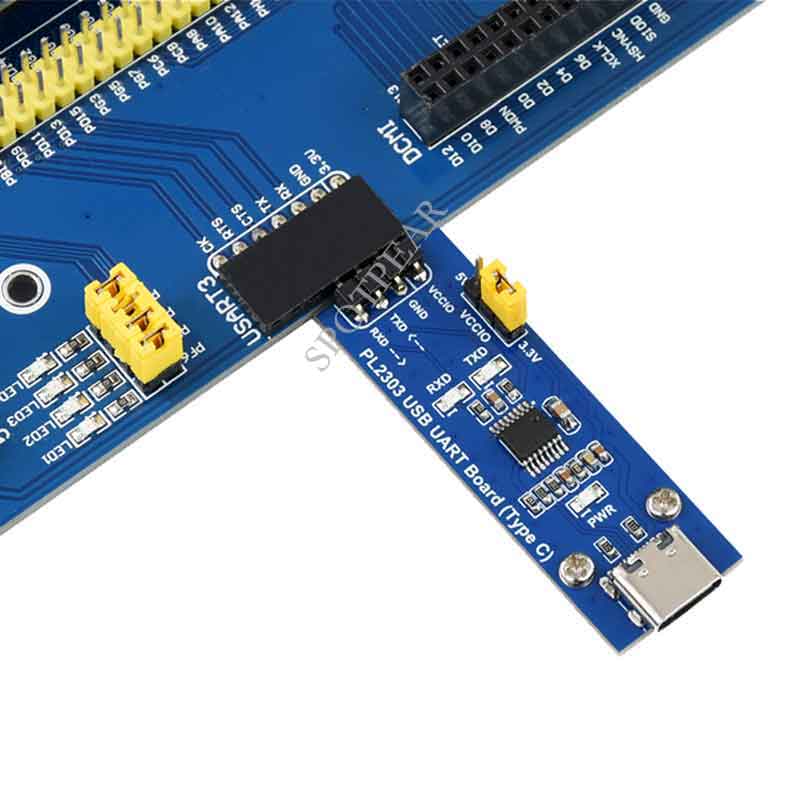

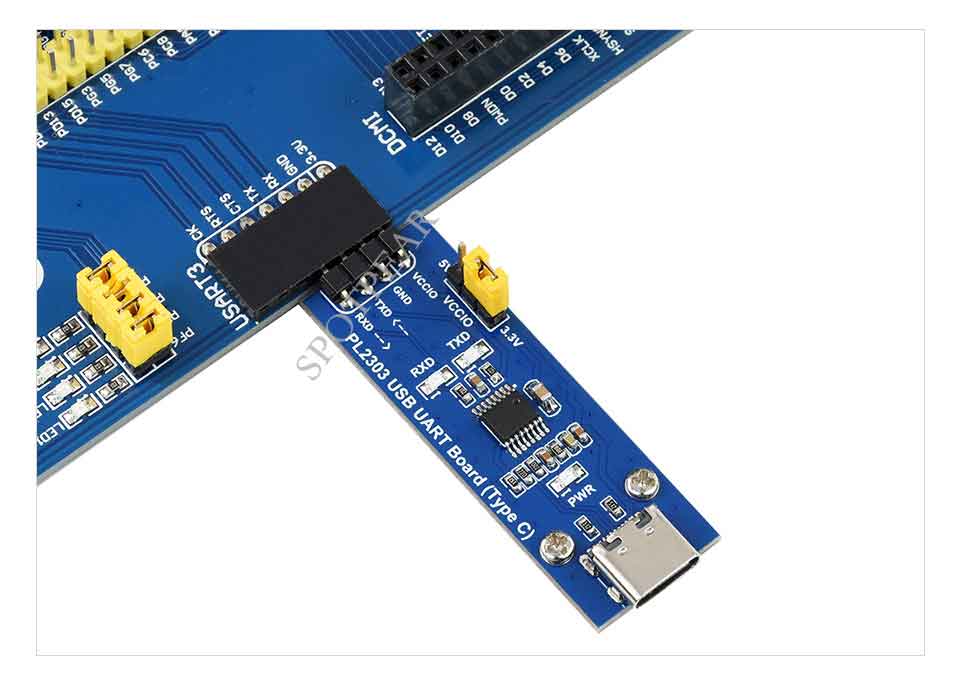

下图以接入 MCU 为例
- VCCIO：输出 3.3V/5V (模块由 Type C 供电，须将跳线帽跳到 3.3V/5V)
- GND：接 GND
- TXD：接 MCU.RX (信号流向：MCU.RX << PL2303 << PC.TX)
- RXD：接 MCU.TX (信号流向：MCU.TX >> PL2303 >> PC.RX)
- 该模块为 Type C 转 TTL 电平，切勿直连 RS232 电平，以免烧坏模块。

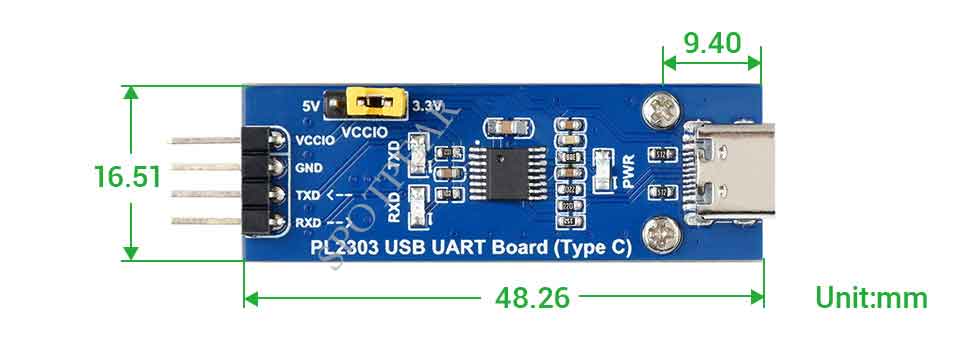

产品尺寸
