说明

产品概述

本产品是通用的11.6寸HDMI显示屏，1920×1080分辨率，带钢化玻璃电容触摸面板。 支持树莓派，也可作为计算机显示器。

产品特点

• 11.6寸IPS屏，1920×1080超清分辨率
• 10点电容式触摸控制，钢化玻璃电容触摸面板，硬度达6H
• 配合Raspberry Pi使用时，支持Raspberry Pi OS / Ubuntu / Kali和Retropie
• 作为计算机显示器使用时，支持Windows 11 / 10 / 8.1 / 8 / 7
• 支持多国语言OSD菜单（可用于电源控制，调节亮度/对比度等）
• 带3.5mm音频接口，支持HDMI音频输出
• 支持VGA输入（需另配VGA转接线）
• 支持通用的挂壁架，背面有75×75mm的挂壁固定孔(M4螺丝孔)
• 自带75°倾斜角度支架

注：不带外壳版本，没有VGA输入和相关支架功能。

搭配树莓派使用

支持树莓派的Raspberry Pi OS / Ubuntu / Kali 和 Retropie系统。

请在树莓派官网下载最新版本的镜像。

1) 将压缩文件下载到PC上，并解压得到.img文件。

2) TF卡连接到PC，使用SDFormatter软件格式化TF卡。

3) 打开Win32DiskImager软件，选择第1步准备的系统镜像，点击write烧写系统镜像。

4) 烧写完成后，打开TF卡根目录的config.txt文件，在config.txt最后加入以下代码，保存并安全弹出TF卡，将TF卡插入树莓派。

hdmi_group=2
hdmi_mode=82
hdmi_cvt 1920 1080 60 6 0 0 0

5) 给LCD的DC接口接入12V电源，正常可以看到LCD背光点亮。

6) 将LCD的Touch接口连接到树莓派的USB接口。

7) 将LCD的HDMI接口连接到树莓派的HDMI接口，给树莓派上电，正常等待几秒后即可正常显示。

Linux软件调光

使用DDC/CI程序，此处以ddcutil工具为例

#安装ddcutil工具:
sudo apt-get install ddcutil -y
#检测支持DDC/CI显示器:
sudo ddcutil detect
#调节显示器亮度，<value>需修改为0-100数值
sudo ddcutil setvcp 10 <value>

更多关于ddcutil功能指令介绍，可查看：http://www.ddcutil.com/commands/

搭旭日® X3派使用

支持ubuntu20.04系统
请在地平线开发者中心 下载ubuntu20.04镜像文件， 并根据旭日X3派用户手册烧写系统。
z 使用方法：

1)给LCD的DC接口接入12V电源，正常可以看到LCD背光点亮。

2)将LCD的TOUCH接口连接到X3 PI的USB接口。

3)将LCD的HDMI接口连接到X3 PI的HDMI接口

4)连接5V电源到X3 PI上电启动

注意：

1)如果你是在X3派正常启动后接入屏幕，如果屏幕没有反应，请重新启动X3派。

搭配PC机使用

支持PC版Windows 11 / 10 / 8.1 / 8 / 7系统。

使用方法：

1)给LCD的DC接口接入12V电源，正常可以看到LCD背光点亮。

2)将LCD的TOUCH接口连接到PC机的USB接口。稍等片刻，Windows会自动识别触摸功能。

3)如果使用HDMI通信，将LCD的HDMI接口连接到PC机的HDMI接口，等待几秒后可以看到LCD正常显示。如果需要输出声音，可以通过HP音频输出接口接入3.5mm耳机。

4)如果使用VGA通信，将LCD的VGA接口通过Mini HDMI公口转VGA母口转接线连接到PC机的VGA接口，等待几秒后可以看到LCD正常显示。

注意：

1)当PC机同时连接多个显示器时，只能通过本LCD控制主显示器上的光标，因此建议把LCD设置为主显示器。

2)有些PC机不支持HDMI设备即插即用，一般重启系统后可正常使用。

3)只有在HDMI通信时，HP音频输出才可以正常使用。

4)如果使用VGA通信，需要选购Mini HDMI公口转VGA母口转接线。

Windows软件调光

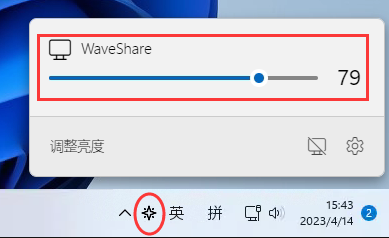

• 1.下载并安装DDC/CI应用程序，例如开源的Twinkle Tray
• 2.打开软件调光图标，会识别到Waveshare显示器，通过滑动滚动条进行调节显示器背光亮度。

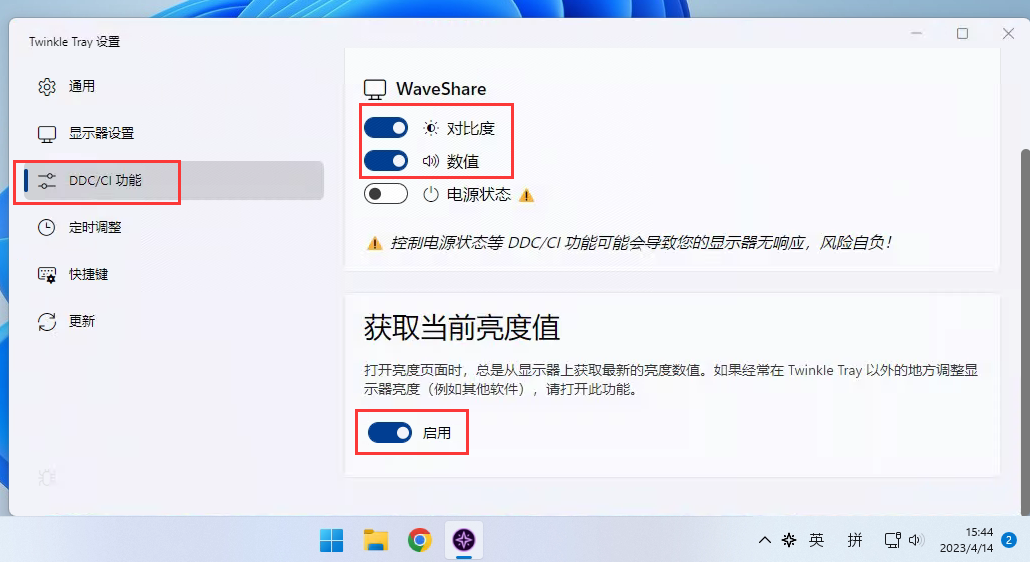

• 3.也可进入DDC/CI应用设置界面，启用对比度调节、音量调节等功能。

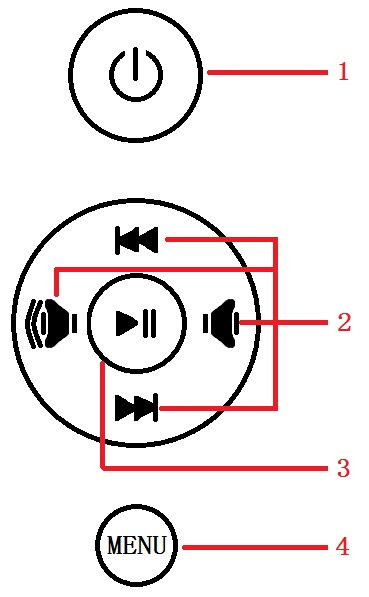

按键功能说明

带外壳版本

• 1：打开或关闭LCD显示，如长时间不使用LCD，可通过该按键关闭LCD显示，以降低功耗。
• 2：方向键
• 3：确定功能
• 4：打开菜单和返回功能

屏幕安装参考说明（不带外壳版本）

屏幕的液晶和触摸板之间使用的是双面胶粘合的方式，为防止在某些特殊情况下（如屏幕倾斜安装时）会出现液晶和触摸板剥离的情况，屏幕在安装的过程中需要考虑给LCD做支撑，以下给出参考示例。
注意：以下用到的组装材料不包含在出货的套件中！！此处只是作为安装参考以及用料参考。

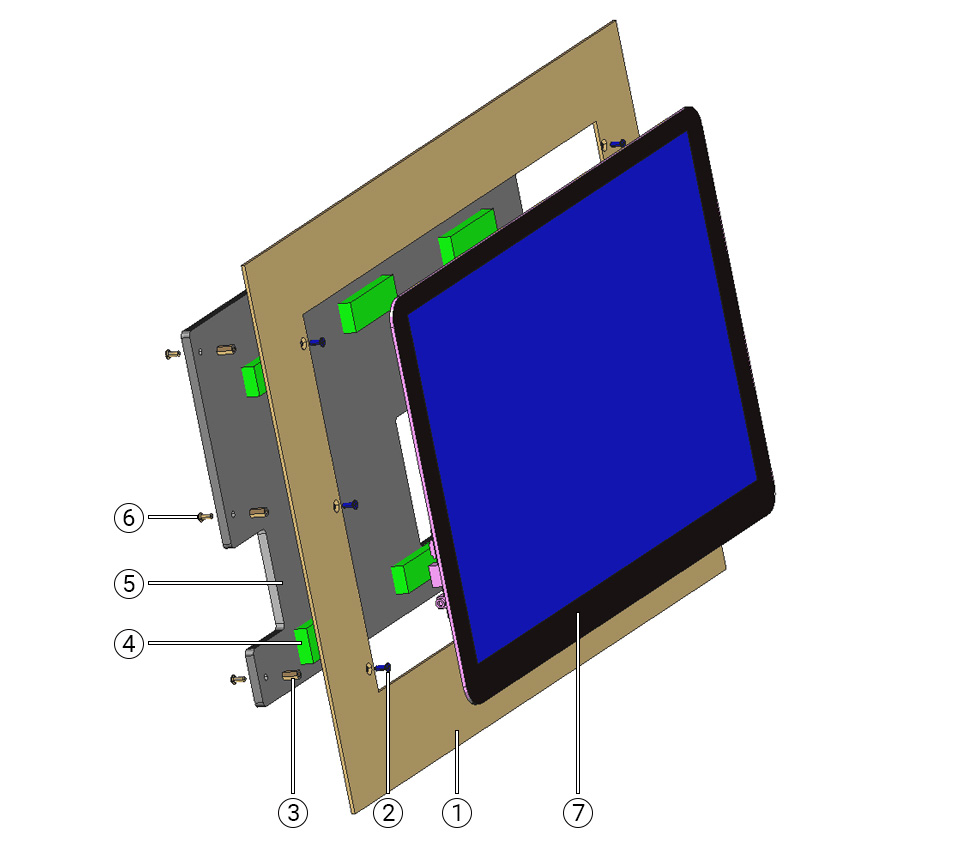

参考示意图

部件名称：
1. 设备壳体
2. 沉头机牙螺丝
3. 铜柱
4. 背胶海绵
5. 亚克力板（厚度5mm及以上）
6. 圆头机牙螺丝
7. HDMI LCD
装配说明
1. 将铜柱③通过沉头螺丝②固定在设备壳体①的背面，再将HDMI LCD⑦嵌入设备壳体①并粘结牢固，壳体上的沉头螺丝孔会在被屏幕边缘遮挡住，外观面看不到螺丝。
2. 将厚度合适的背胶海绵④贴在亚克力板⑤上，注意贴的位置要避开PCB板，最后通过圆头螺丝⑥固定在铜柱③上，装配完毕后要确保海绵完全贴合液晶屏的背面。
3. 亚克力板上需要开孔避开PCB板上的元器件，方便接口与设备进行连接。

注意：液晶屏显示面不能朝向地面方向平行安装，否则会在重力的作用下脱落。另外，需要倾斜安装时，液晶屏背面同水平方向至少保持小于75度夹角以下

组装效果3D图

• 11.6inch HDMI LCD 组装3D结构图
• 11.6inch HDMI LCD 组装3D预览图

资料

相关资料

• 11.6inch HDMI LCD (H) 不带外壳版本3D图纸
• 11.6inch HDMI LCD (H) 不带外壳版本3D预览图纸

软件

• putty
• Panasonic_SDFormatter-SD卡格式化软件
• Win32DiskImager-烧录镜像软件

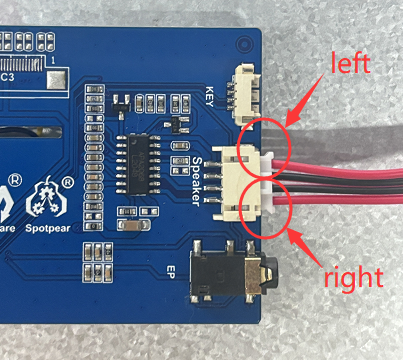

FAQ

disable_splash=1

wget https://www.waveshare.net/w/upload/1/18/Evdev-right-click-emulation.zip
unzip Evdev-right-click-emulation.zip
cd evdev-right-click-emulation
sudo apt install build-essential libevdev2 libevdev-dev -y
sudo cp 'out/evdev-rce' '/usr/local/bin/'
sudo chmod +x '/usr/local/bin/evdev-rce'

sudo evdev-rce

sudo usermod -G 'input' -a pi
echo 'uinput' | sudo tee -a /etc/modules
sudo nano  /etc/udev/rules.d/99-uinput.rules

KERNEL=="uinput", MODE="0660", GROUP="input"

sudo udevadm control --reload-rules
sudo udevadm trigger

sudo reboot

evdev-rce

sudo mkdir ~/.config/autostart
sudo nano ~/.config/autostart/right_click.desktop

[Desktop Entry]
Version=1.0
Type=Application
Name=evdev-rce
GenericName=Enable long-press-to-right-click gesture
Exec=env LONG_CLICK_INTERVAL=1000 LONG_CLICK_FUZZ=200  /usr/local/bin/evdev-rce
Terminal=true
StartupNotify=false

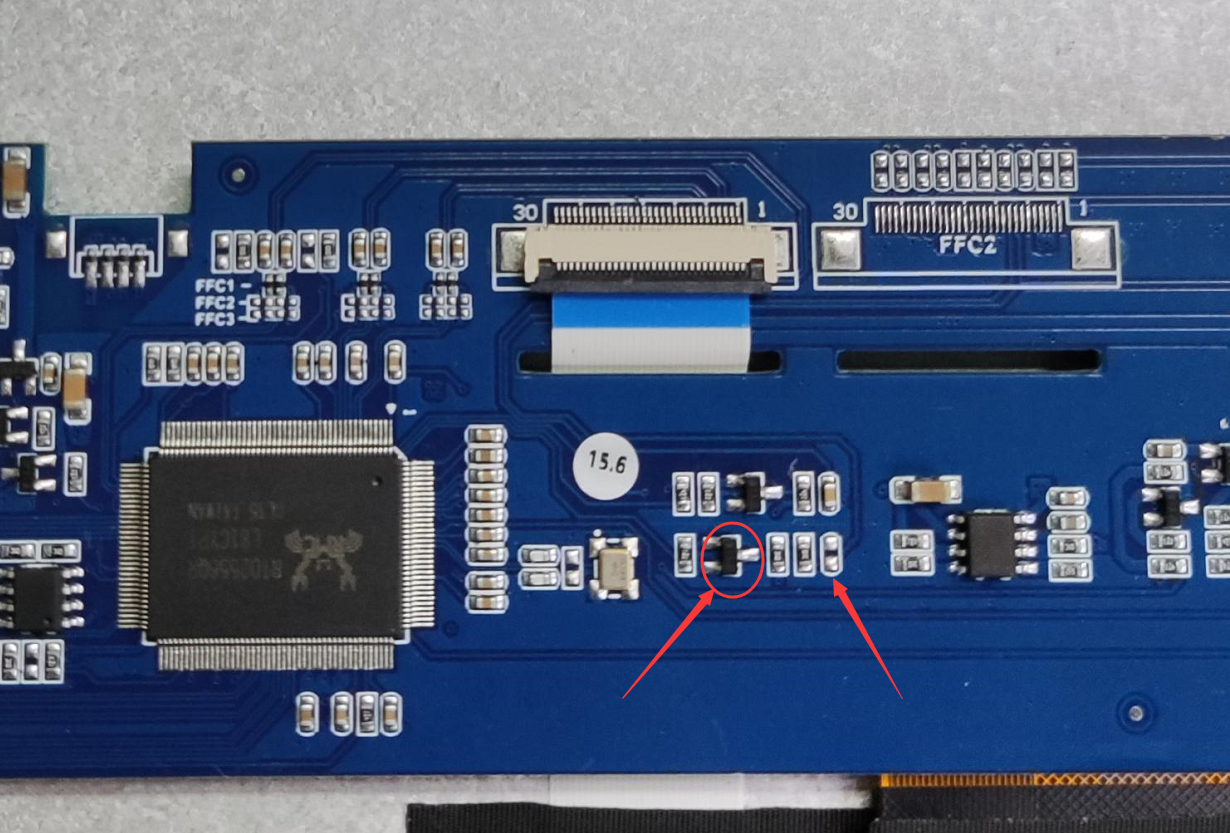

gpio -g pwm 18 0
gpio -g mode 18 pwm （占用管脚为PWM管脚）
gpio pwmc 1000
gpio -g pwm 18 X （X取值在0~1024之间），0最亮，1024最暗
