产品特点

• 5寸电容触摸屏，硬件分辨率为800×480
• 电容式5点触摸控制
• 钢化玻璃电容触摸面板，硬度达6H
• 支持Pi5/4B/CM4/3B+/3A+/3B/CM3/CM3+/2B/B+/A+
• 直接通过Raspberry Pi的DSI接口驱动LCD，刷新率可达60Hz
• 配合Raspberry Pi使用时，支持Raspberry Pi OS / Ubuntu / Kali / Volumio 和 Retropie，免驱
• 配合VisionFive2使用时，支持Debian，单点触控，免驱
• 配合Tinker Board 2使用时，支持Linux/Android，五点触控，免驱
• 配合Core3566使用时，支持Debian/Ubuntu，五点触控，免驱
• 支持通过软件控制背光亮度

视频教程

接口定义

硬件连接

搭配Pi 4B/3B+/3A+/3B/2B/B+/A+使用

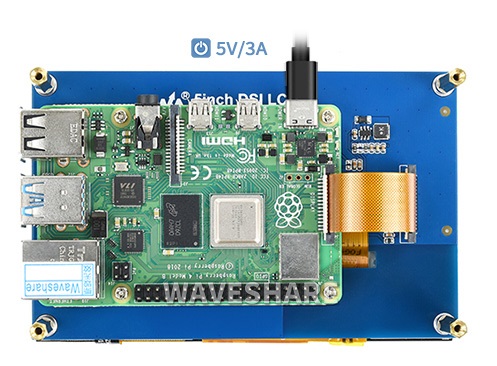

• 使用FFC线，将5inch DSI LCD连接到Raspberry Pi主板的15PIN DSI接口。
• 为了方便使用，可以把Raspberry Pi主板通过螺丝固定的5inch DSI LCD的背面，并组装上铜柱。如下图所示：
•

搭配Pi 5/CM4/CM3+/CM3使用使用

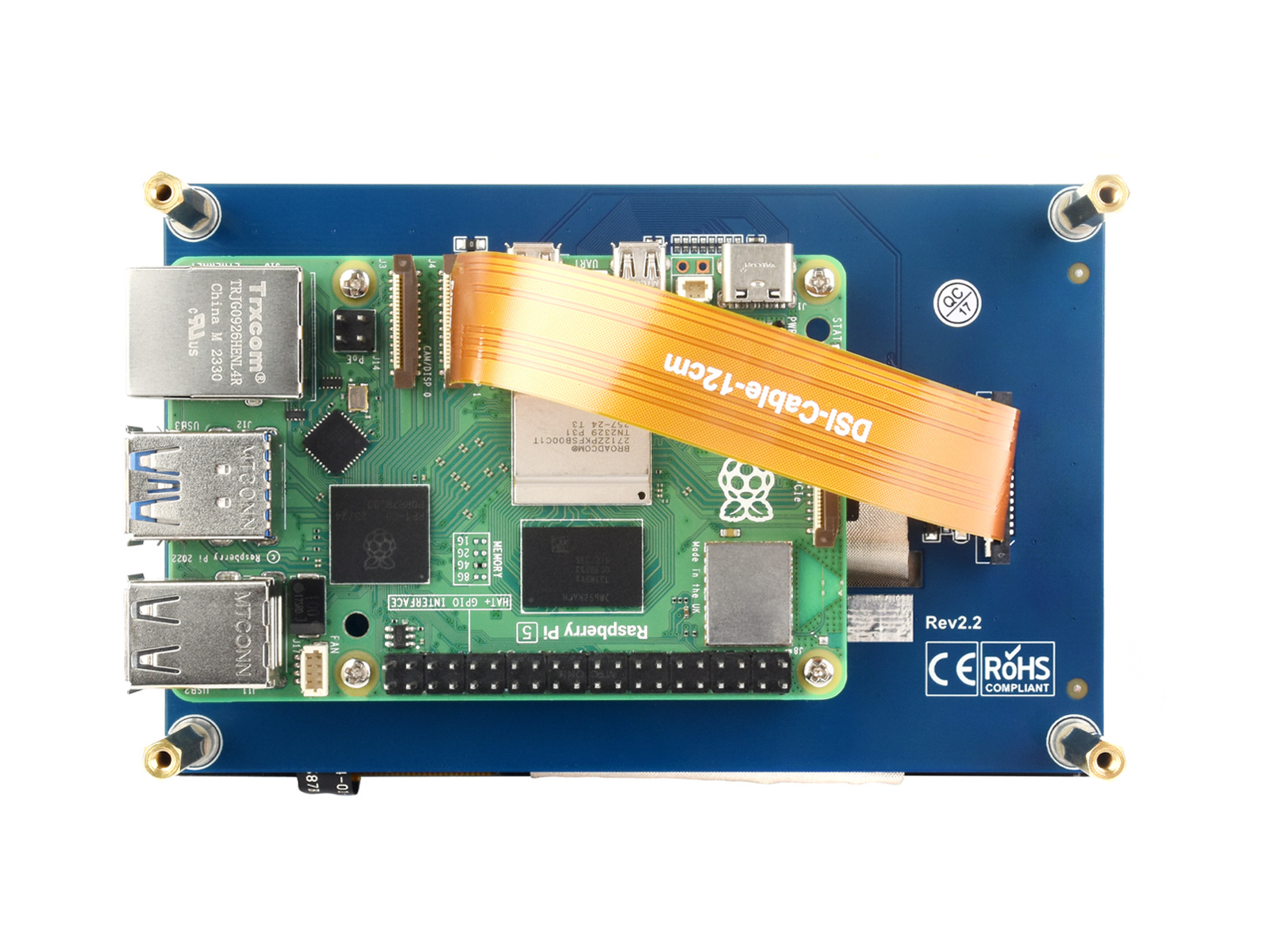

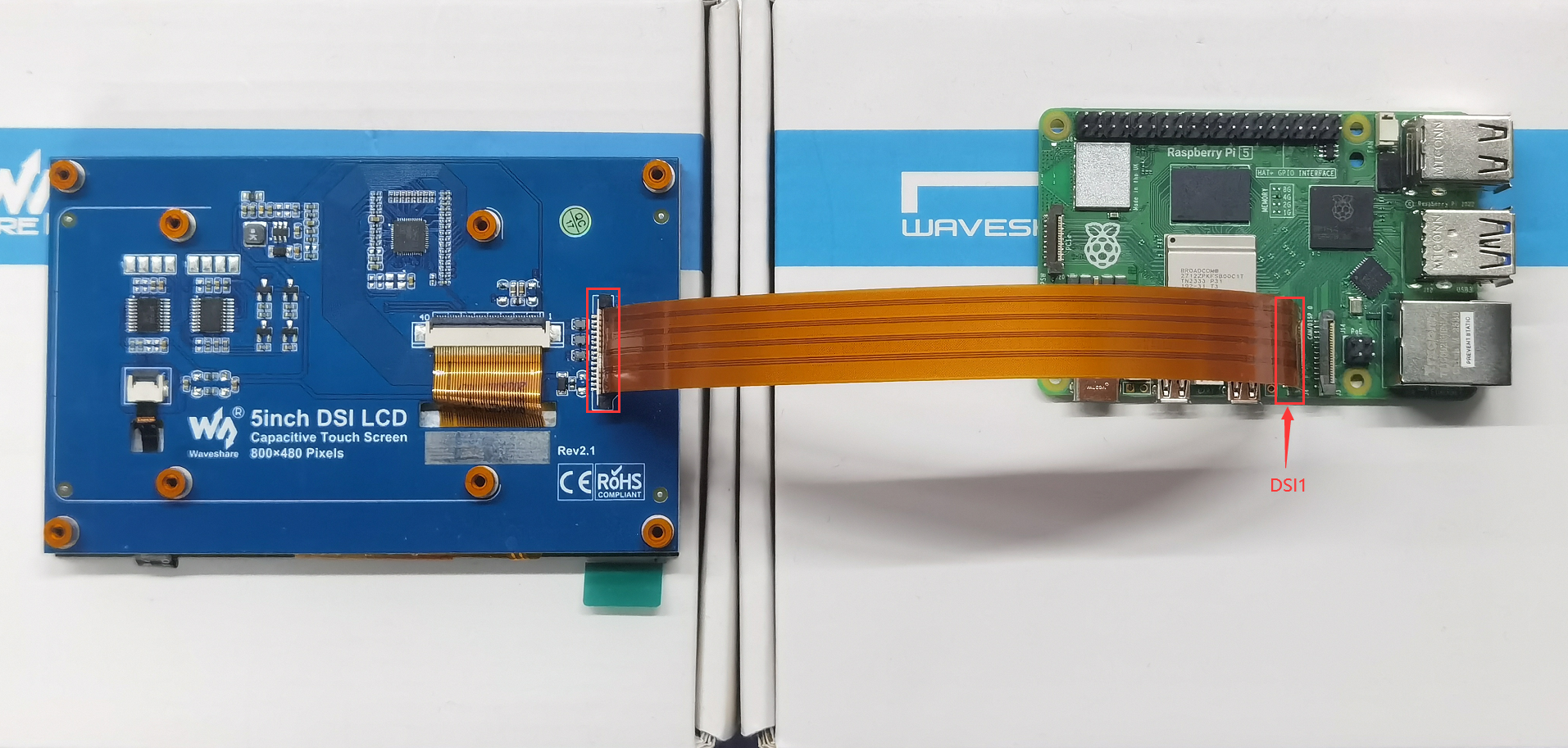

• 使用DSI-Cable-12cm线材，将5inch DSI LCD连接到Raspberry Pi主板的22PIN DSI1接口。
• 为了方便使用，可以把Raspberry Pi 5通过螺丝固定的5inch DSI LCD的背面，并组装上铜柱。如下图所示：

软件设置

用于Bookworm和Bullseye系统

方法一：使用Raspberry Pi Imager烧写最新官方镜像

用于树莓派的Raspberry Pi OS / Ubuntu / Kali / Volumio 和 Retropie系统。

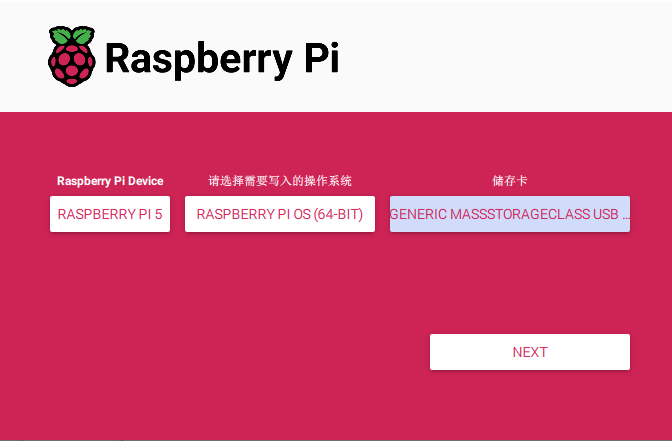

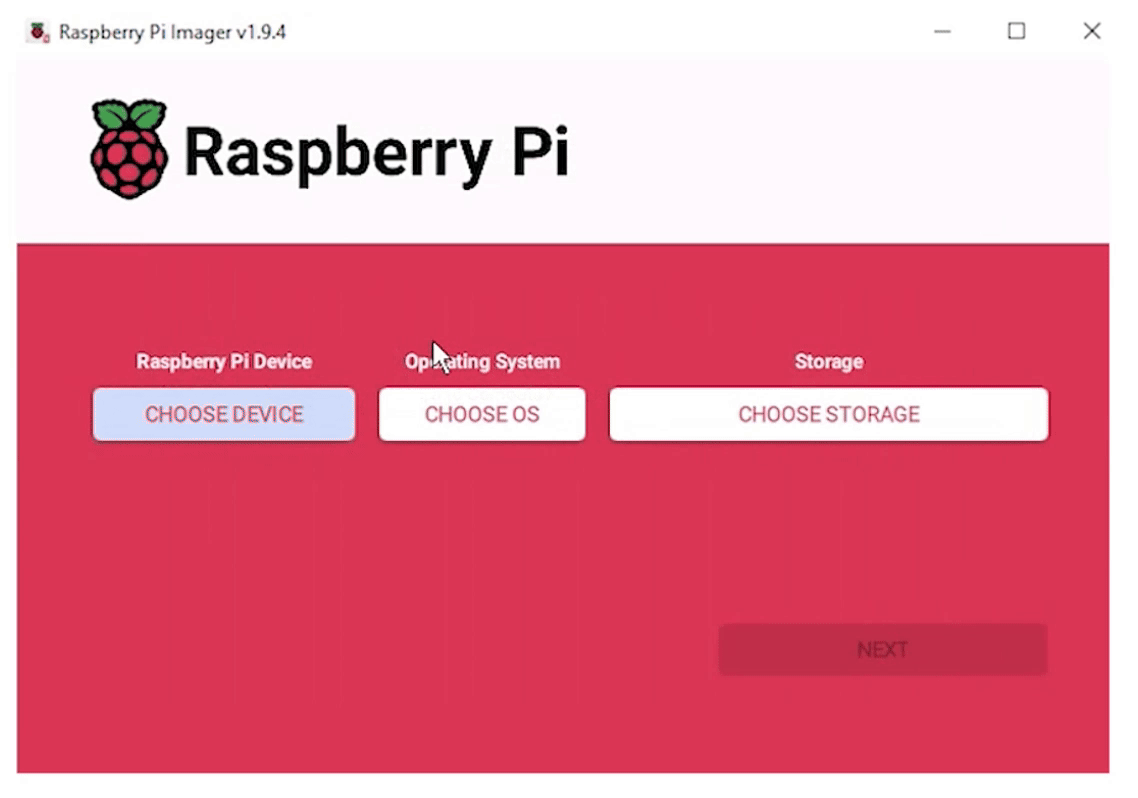

• 1. 将TF卡连接到PC，下载并使用Raspberry Pi Imager进行烧录对应系统镜像。

• 2. 镜像烧写完成后，打开TF卡根目录的config.txt文件，在config.txt最后加入以下代码，保存并安全弹出TF卡。

dtoverlay=vc4-kms-v3d
#DSI1 Use
dtoverlay=vc4-kms-dsi-7inch
#DSI0 Use（Only Pi5/CM4）
#dtoverlay=vc4-kms-dsi-7inch,dsi0

• 3. 将TF卡插入树莓派，给树莓派上电，正常等待几秒后可以进入显示，系统启动后可以正常触摸。
• 注意：对于树莓派5的Bookworm系统，建议手动更新到最新的系统版本并重启（需在联网状态进行）

#更新系统
sudo apt-get update
sudo apt-get full-upgrade -y
#重启系统
sudo reboot

方法二：使用预安装镜像

1.选择对应的树莓派版本镜像，下载并解压为.img文件。
树莓派3/4B/CM4/5版本下载：Waveshare DSI LCD Bookworm- Pi3/4B/CM4/5预安装镜像
2.将TF卡连接到PC，使用SDFormatter格式化TF卡。
3.打开Win32DiskImager，选择准备好的系统镜像，点击“Write”开始烧录。
4.烧录完成后，打开TF卡根目录的config.txt文件，找到"[all]"这一行，根据自己的屏幕型号，取消注释相关行，以使能DSI屏，然后保存并安全弹出TF卡。

注意：对于Pi5/CM4/CM3+/CM3，由于有两个MIPI DSI显示接口，请确保使用正确的显示接口和指令，默认推荐使用DSI1显示接口。

下面以800*480的DSI LCD屏为例：
使用DSI1接口：

#800*480 resolution DSI LCD display
dtoverlay=vc4-kms-dsi-7inch

使用的DSI0接口：

#800*480 resolution DSI LCD display
dtoverlay=vc4-kms-dsi-7inch,dsi0

5.将TF卡插入树莓派，通电启动，等待几秒即可进入系统显示，触控功能也可正常工作。

调节背光亮度

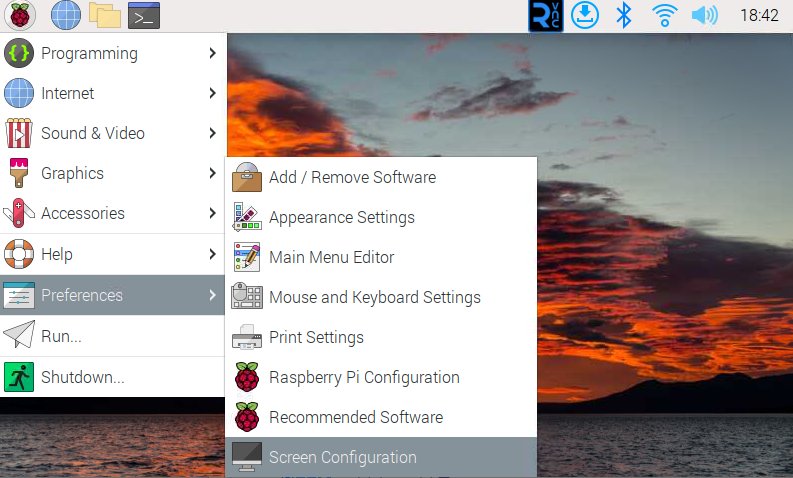

• 1.打开"Screen Configuration"应用程序；

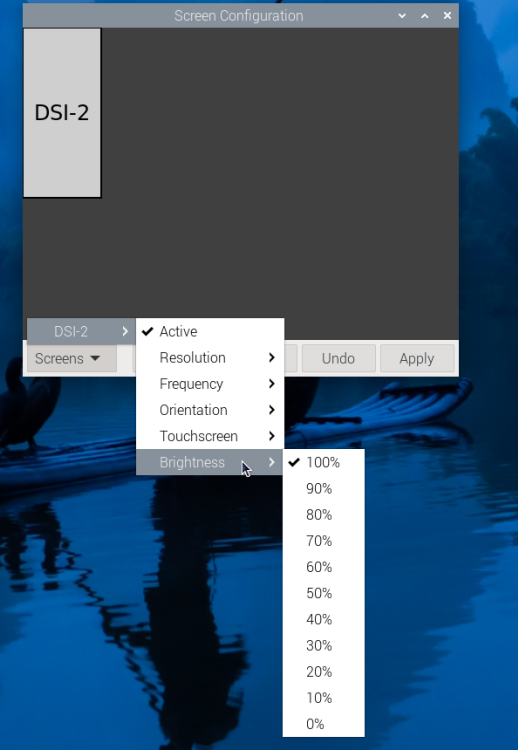

• 2.进入"Screen"->"DSI-2"->"Brightness" ，勾选您需要设置的背光亮度，最后点击"Apply"，即可完成背光设置。

微雪也提供了对应的应用程序(该程序仅用于Bookworm和Bullseye系统)，用户可以通过以下方式下载安装使用：

wget https://www.waveshare.net/w/upload/f/f4/Brightness.zip
unzip Brightness.zip
cd Brightness
sudo chmod +x install.sh
./install.sh

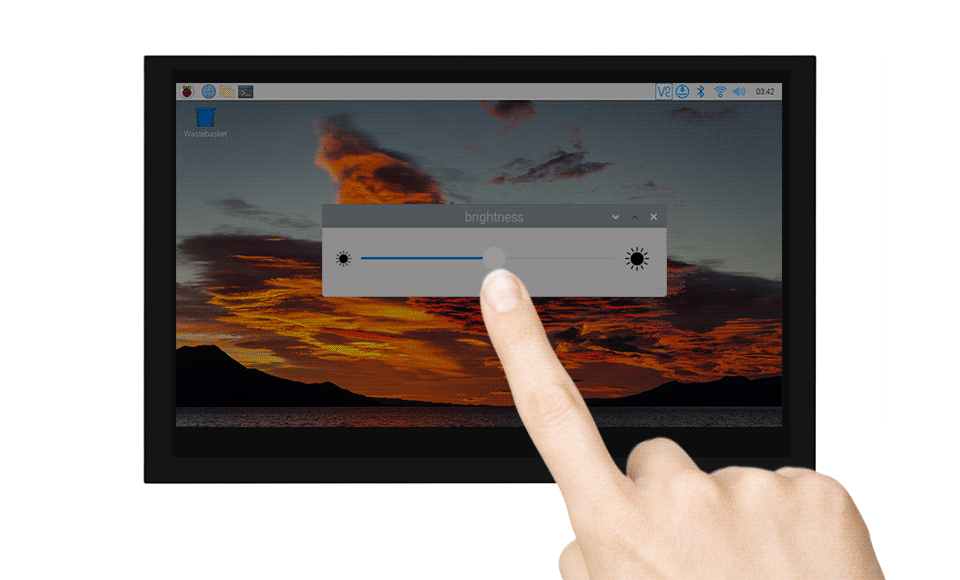

安装完成后，可以在开始菜单-》Accessories -》Brightness 打开该程序，如下图：

另外，也在终端输入以下命令可以控制背光亮度：

echo X | sudo tee /sys/class/backlight/*/brightness

其中X表示0~255中的任意数字。0表示背光最暗，255表示背光最亮。例如：

echo 100 | sudo tee /sys/class/backlight/*/brightness
echo 0 | sudo tee /sys/class/backlight/*/brightness
echo 255 | sudo tee /sys/class/backlight/*/brightness

使用触摸屏虚拟键盘

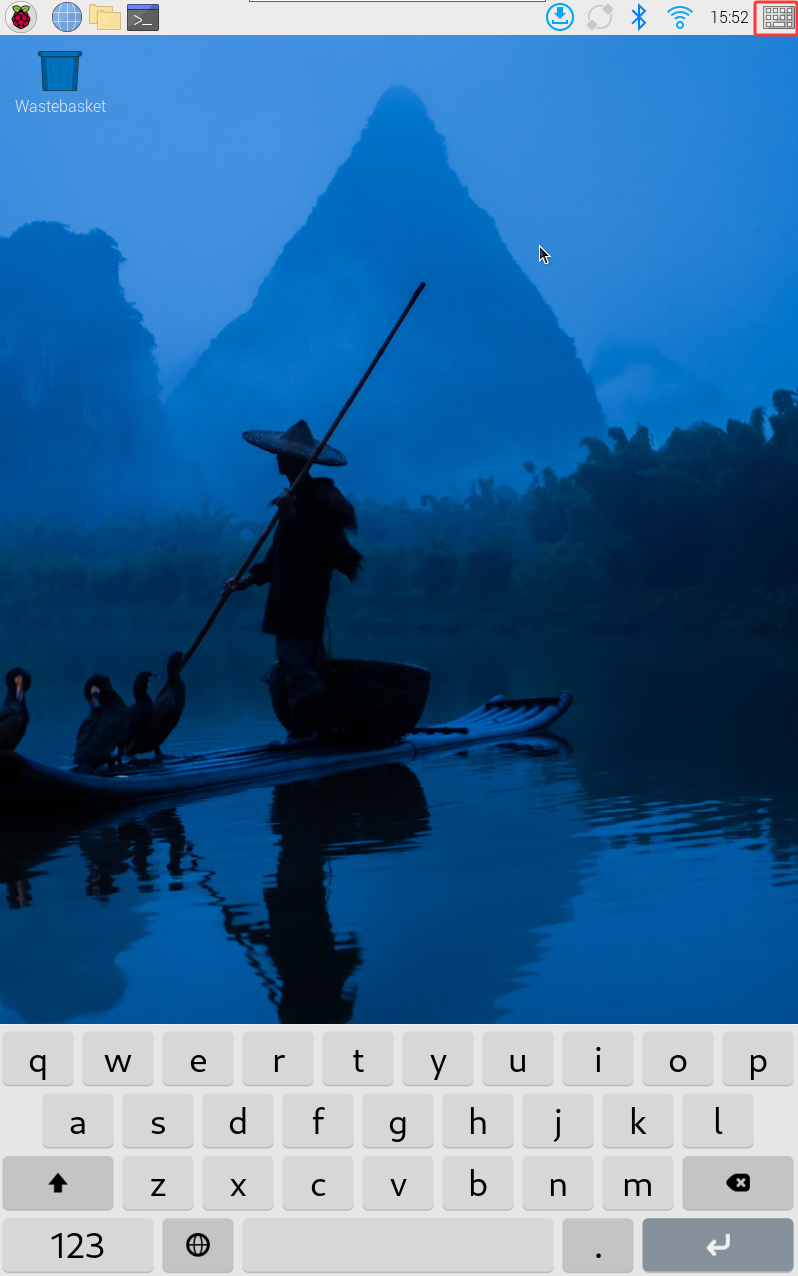

从 Raspberry Pi OS Bookworm 版本开始，系统默认集成了 Squeekboard 屏幕键盘。
当连接触摸显示屏时，在可以输入文字的情况下，屏幕键盘会自动显示；而在无法输入文字的情况下，它会自动隐藏。
对于不支持自动检测文字输入的应用程序，可以使用任务栏最右侧的键盘图标手动显示或隐藏屏幕键盘。

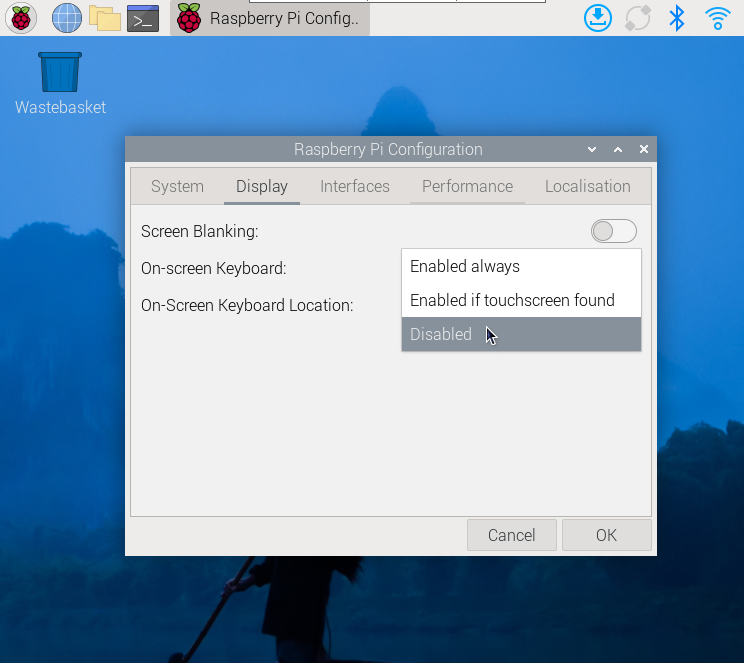

你也可以通过“Raspberry Pi Configuration”中的“Display”选项栏目，或通过 raspi-config 中的“Display”部分，来永久设置屏幕键盘的显示或隐藏。

• 提示：

在 Raspberry Pi OS 的 Bookworm 之前的版本中，请使用 matchbox-keyboard。如果你使用的是 wayfire 桌面合成器，请使用 wvkbd。

显示旋转

Bookworm显示旋转

GUI 界面旋转

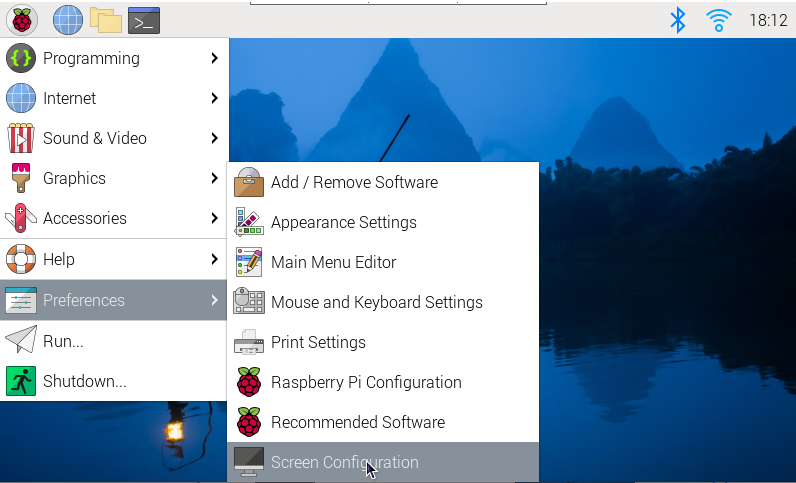

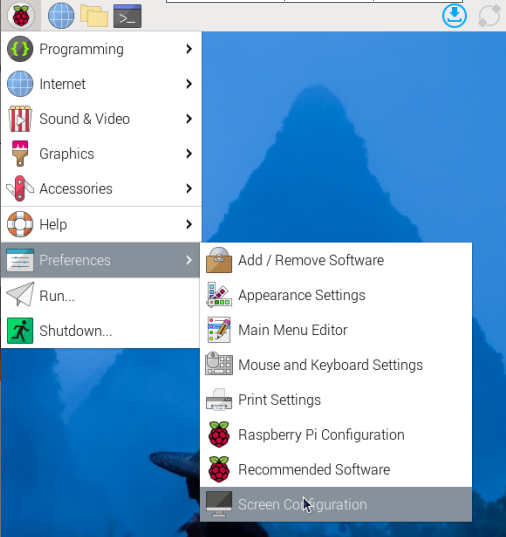

• 1.打开"Screen Configuration"应用程序；

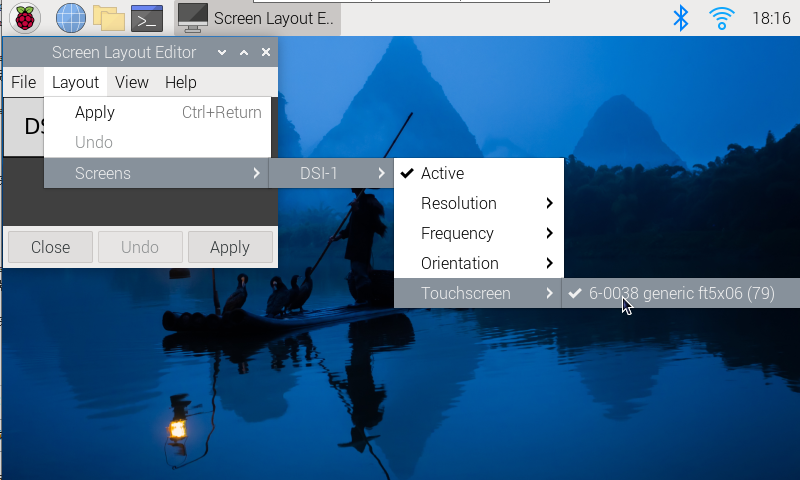

• 2.进入"Screen"->"DSI-1"->"Touchscreen" ，勾选"6-0038 generic ft5x06(79)"

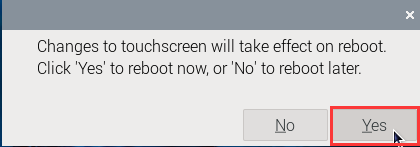

• 3.单击"Apply"并关闭当前窗口。根据弹出提示重新启动，然后触摸屏选择完成。

• 4.进入"Screen"->"DSI-1"->"Orientation" ，勾选您需要旋转的方向，最后点击“Apply”，即可完成显示屏和触摸的同步旋转。

注意：仅Bookworm系统支持以上同步旋转方法。对于Bullseye和Butser系统，显示旋转后，需手动单独设置触摸旋转。

lite版本显示旋转

• 1.需要修改/boot/cmdline.txt文件：

sudo nano /boot/cmdline.txt

• 2.在cmdline.txt文件开头，添加对应显示旋转角度的指令：（请注意，该命令需要放在同一行上，每个命令用空格分隔。）

video=DSI-1:800x480M@60,rotate=90

通过将rotate值更改为 90、180 或 270 来更改显示旋转的角度。

• 3.保存并重新启动

sudo reboot

Bullseye/Buster显示旋转

GUI 界面旋转

• 1.打开"Screen Configuration"应用程序；

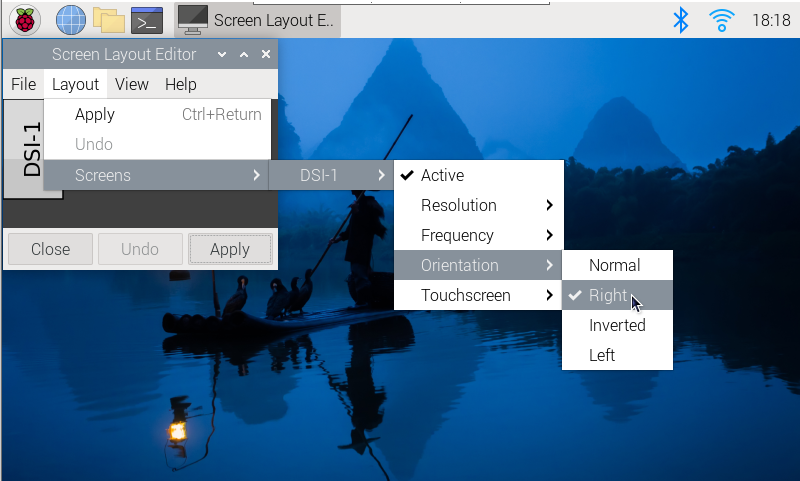

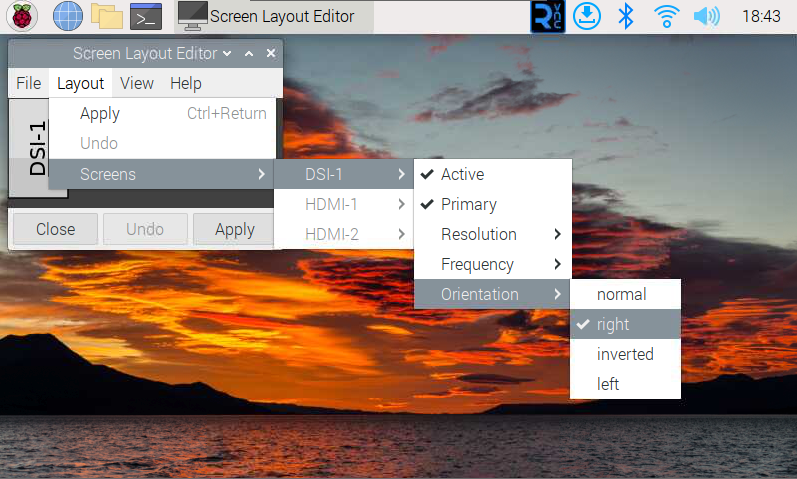

• 2.进入"Screen"->"DSI-1"->"Orientation" ，勾选您需要旋转的方向，最后点击"Apply"，即可完成显示旋转。

lite版本显示旋转

• 1.需要修改/boot/cmdline.txt文件：

sudo nano /boot/cmdline.txt

• 2.在cmdline.txt文件开头，添加对应显示旋转角度的指令：（请注意，该命令需要放在同一行上，每个命令用空格分隔。）

video=DSI-1:800x480M@60,rotate=90

通过将rotate值更改为 90、180 或 270 来更改显示旋转的角度。

• 3.保存并重新启动

sudo reboot

Stretch/Jessie显示旋转

对于一些比较古老的系统，它们不使用vc4-kms-v3d 或 vc4-fkms-v3d 驱动模式，显示旋转方法如下

• 1. 在config.txt文件中加入语句（config文件位于TF卡根目录，即/boot中）：

display_rotate=1 #1：90；2: 180； 3: 270

• 2. 保存后重启树莓派即可

sudo reboot

触摸旋转

Bookworm 触摸

如果使用图形界面进行旋转，可以在屏幕布局编辑器窗口中勾选“Touchscreen”来同步触摸旋转。屏幕旋转方法请参考前面的介绍。命令行旋转方法请参考以下文字：
1. 创建一个名为的新文件99-waveshare-touch.rules

sudo nano /etc/udev/rules.d/99-waveshare-touch.rules

2. 根据需要添加以下行：

#90°：
ENV{ID_INPUT_TOUCHSCREEN}=="1", ENV{LIBINPUT_CALIBRATION_MATRIX}="0 -1 1 1 0 0"

#180°：
#ENV{ID_INPUT_TOUCHSCREEN}=="1", ENV{LIBINPUT_CALIBRATION_MATRIX}="-1 0 1 0 -1 1"

#270°：
#ENV{ID_INPUT_TOUCHSCREEN}=="1", ENV{LIBINPUT_CALIBRATION_MATRIX}="0 1 0 -1 0 1"

3. 保存并重启

sudo reboot

Bullseye/Buster 触摸

部分系统显示旋转后，触摸方向不一致，需要按下文操作进行触摸旋转：
1. 安装libinput

sudo apt-get install xserver-xorg-input-libinput

• 如果你安装的是Ubuntu系统，或者是Jetson Nano。安装指令为

sudo apt install xserver-xorg-input-synaptics

2. 在/etc/X11/下创建xorg.conf.d目录 (如果该目录已存在，这直接进行第3步)

sudo mkdir /etc/X11/xorg.conf.d

3. 复制40-libinput-conf 文件到刚刚创建的目录下

sudo cp /usr/share/X11/xorg.conf.d/40-libinput.conf /etc/X11/xorg.conf.d/

4. 编辑该文件

sudo nano /etc/X11/xorg.conf.d/40-libinput.conf

#找到 touchscreen的部分，在里面添加对应的旋转角度指令，然后保存即可
#90°Right触摸旋转：
Option "CalibrationMatrix" "0 1 0 -1 0 1 0 0 1"
#180° Inverted触摸旋转：
#Option "CalibrationMatrix" "-1 0 1 0 -1 1 0 0 1"
#270° Left旋转：
#Option "CalibrationMatrix" "0 -1 1 1 0 0 0 0 1"

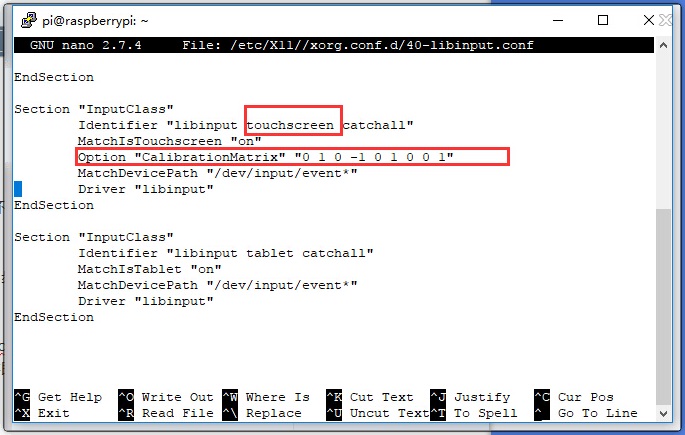

类似下图位置：

5. 重启树莓派

sudo reboot

完成以上步骤后触摸将会进行旋转。

屏幕休眠

在树莓派终端运行以下指令，屏幕即可进入休眠状态：

xset dpms force off

注：该指令仅适用于Bullseye和Buster系统。

禁用触摸

在config.txt文件最后，加入以下对应禁用触摸的命令（config文件位于TF卡根目录，也可以通过命令访问：sudo nano /boot/config.txt）：

disable_touchscreen=1

注：添加指令后需重启生效。

相关资料

图纸

• 5inch DSI LCD 3D图纸
• 5inch DSI LCD 2D图纸
• 5inch DSI LCD 2D PDF

软件

• Panasonic_SDFormatter-格式化软件
• Win32DiskImager-下载镜像软件
• putty

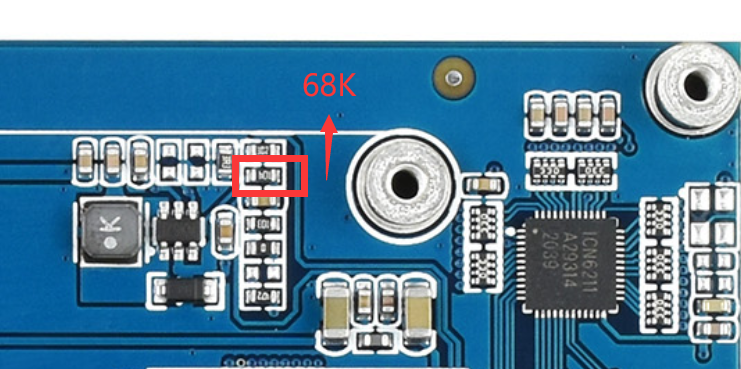

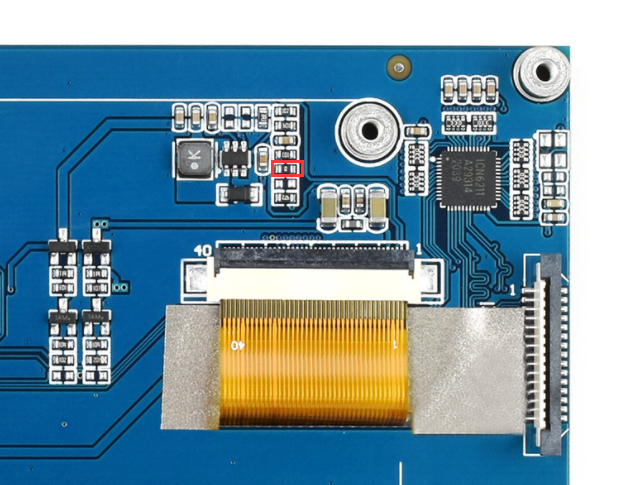

FAQ

若使用DSI0接口，需在config.txt文件添加dtoverlay=vc4-kms-dsi-7inch,dsi0

dtoverlay=vc4-kms-v3d
#DSI1 Use
dtoverlay=vc4-kms-dsi-7inch
#DSI0 Use
#dtoverlay=vc4-kms-dsi-7inch,dsi0

#更新系统
sudo apt-get update
sudo apt-get full-upgrade -y
#重启系统
sudo reboot

注意：若使用DSI0接口，则需使用指令dtoverlay=vc4-kms-dsi-7inch,dsi0
