2.4寸TFT显示屏使用教程

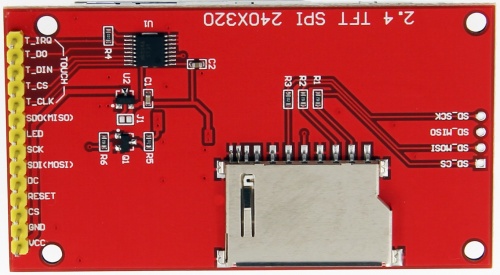

产品介绍

序号	引脚标号	说明
1	VCC	5V/3.3V电源输入
2	GND	接地
3	CS	液晶屏片选信号，低电平使能
4	RESET	液晶屏复位信号，低电平复位
5	DC/RS	液晶屏寄存器/数据选择信号，低电平：寄存器，高电平：数据
6	SDI(MOSI)	SPI总线写数据信号
7	SCK	SPI总线时钟信号
8	LED	背光控制，高电平点亮，如无需控制则接3.3V常亮
9	SDO(MISO)	SPI总线读数据信号，如无需读取功能则可不接
(以下为触摸屏信号线接线，如无需触摸或者模块本身不带触摸功能，可不连接)
10	T_CLK	触摸SPI总线时钟信号
11	T_CS	触摸屏片选信号，低电平使能
12	T_DIN	触摸SPI总线输入
13	T_DO	触摸SPI总线输出
14	T_IRQ	触摸屏中断信号，检测到触摸时为低电平
