ESP32-S3 A7670E 4G开发板 支持LTE Cat-1/2G/GNSS定位/WiFi/蓝牙

¥234

制造商:斑梨电子
SKU:0601036
发布时间:2024-02-04 13:27
型号:
数量:
在售


ESP32-S3 A7670E 4G 开发板:基于 ESP32-S3,集成 A7670E 4G 模组、摄像头、Micro SD 等多种外设和接口,适用 4G 随身 WiFi、电话短信、GNSS 定位、4G Cat-1/2G/WiFi 等物联网应用。


中国/欧洲/东南亚/西亚/非洲/韩国适用,支持Windows/Linux拨号上网、太阳能板/USB口充电、图像识别、云平台

【产品概况】

[] ESP32-S3 A7670E 4G 开发板:基于 ESP32-S3,集成 A7670E 4G 模组、摄像头、Micro SD 等多种外设和接口,适用 4G 随身 WiFi、电话短信、GNSS 定位、4G Cat-1/2G/WiFi 等物联网应用。



【产品特性】
[] 本产品是一款微雪(Waveshare)设计的多功能、高性能微控制器开发板,内置 A7670E 4G 通讯模组、OV 通用摄像头接口、TF 卡槽、RGB 炫彩灯、18650 电池槽、测量电池电压 IC、太阳能充电接口等外设。其采用的 ESP32-S3R2 芯片集成了低功耗 WiFi 和 BLE5.0,外部 16MB Flash 和 2MB PSRAM,内置硬件加密加速器、随机数生成器、HMAC 和数字签名模块,满足物联网的安全需求。搭配 A7670E Cat-1 4G 通讯模组,可实现移动网络连接,满足物联网、移动设备、户外监控、智能家居等领域的低功耗需求。

[] 采用 ESP32-S3R2 为主芯片,搭载高性能 Xtensa® 32 位 LX7 双核处理器,主频高达 240MHz
[] 集成 512KB SRAM、384KB ROM、2MB PSRAM、16MB Flash 存储器
[] 集成 2.4GHz Wi-Fi 和低功耗蓝牙 (Bluetooth LE) 双模无线通信,具有优越的射频性能
[] 搭载 A7670E-FASE 蜂窝模组,支持 4G Cat-1/2G 上网、GNSS 定位、电话、短信等功能
[] 板载 USB 切换 IC 和设置开关,可切换为 A7670E 的 USB 口使用,可用于接入电脑拨号上网或调试蜂窝模组
[] 板载锂电池充电、太阳能充电、电源管理、电量测量及相关保护电路,支持 USB 和太阳能充电,可实时测量电量
[] 板载 18650 电池座,还引出 VBAT 排针引脚,可外接接入 3.7V 锂电池供电,带防反接保护
[] 板载有摄像头接口、Micro SD 卡接口、USB 口、38PIN 的排针等丰富的外设接口,可方便扩展实现各种功能
[] 板载有多路拨码开关,可用于切换摄像头和 USB 通道,避免接口冲突;也可设置部分电路电源通断,减低功耗
[] 配套有 GNSS 高精度陶瓷天线、OV2640 摄像头、小喇叭等外围配件,还设计有亚克力外壳,方便玩转各种应用
[] 提供完善的配套资料手册(包括教程、4G 随时 WiFi 及各种物联网等示例程序)



【产品参数】
通信参数:
[] 支持频段:LTE-FDD:B1,B3,B5,B7,B8,B20

[] 数据传输
≤5Mbps(UL)
≤10Mbps(DL)

[] GNSS:GPS、Beidou (北斗)、GLONASS


工作参数:
[] 供电方式:USB、3.7V 锂电池、排针
[] 供电电压    :5V (USB 口 或 5V 排针)、3.7~4.2V (18650 锂电池接口 或 VBAT 排针)
[] 逻辑电平:3.3V



【应用领域】
[] 图像识别:人脸识别、物体识别
[] 随身WiFi:随行供网
[] 智能工业:智能仓储/车间、无人值守
[] 数字孪生:可视化数据分析
[] 智能农业:智能农场、智能牧场
[] 物联网应用:其他嵌入式物联网应用



【资源简介】


1. ESP32-S3R2



2. A7670E-FASE



3. EA3036C
DC-DC 3 路电源输出



4. ETA6098
电池充电 IC



5. CN3791
太阳能充电 IC



6. MAX17048G
电池电压测量 IC



7. CH343
UART 转 USB IC



8. CH334
USB HUB



9. W25Q128JVSIQ
外部 16MB Flash



10. FSUSB42UMX
USB 切换 IC



11. TXB0104PWR
电平转换 IC



12. 摄像头 24PIN 接口
兼容 OV2640/OV5640 等摄像头



13. Micro SD 卡槽



14. USB Type-C 接口
板载 CH343 与 CH334,可作为 ESP32-S3 的串口和 USB 口使用
板载 USB 切换 IC 和设置开关,可切换为 A7670E 的 USB 口使用



15. RESET 按键



16. BOOT 按键



17. Nano SIM 卡槽



18. 太阳能板输入接口
可接入 5V/6V/9V/12V/18V 太阳能板



19. 贴片天线



20. ESP32-S3 WiFi 接口(IPEX 1 代)
默认使用板载的陶瓷天线,可修改焊点外接 WiFi 天线



21. GNSS 接口(IPEX 1 代)



22. LTE 接口(IPEX 1 代)



23. WS2812B
RGB 灯珠



24. 电源指示灯



25. 电池防反接警示灯



26. 太阳能输入指示灯



27. 网络状态指示灯



28. 太阳能输入电压选择
接入不同电压太阳能板,须焊接对应档位
5V:出厂默认,可接入 5.5V 或 6V 太阳能板
9V/12V/18V:可通过修改默认挡位焊点,以适配接入 9V/12V/18V 太阳能板



29. SY8105IADC
外部输入 DC-DC



30. 拨码开关
CAM:控制开启关闭摄像头功能
HUB:控制 USB HUB 驱动电路电源
4G:控制 A7670E 模组电源
USB:控制 A7670E 模组 USB 通道选择



31. 电池供电开关



32. 18650 电池座



33. 麦克风输入



34. 扬声器输出

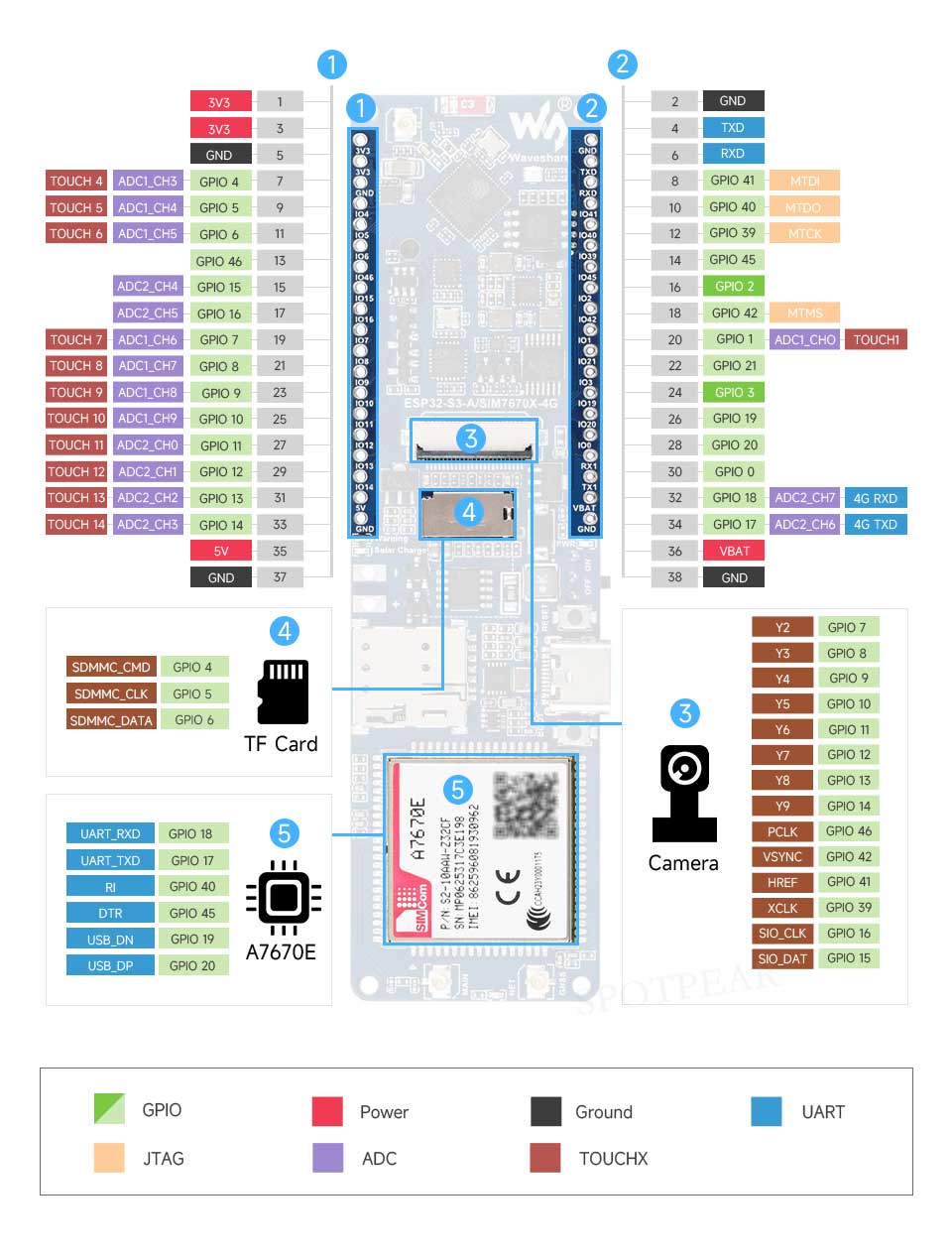

【接口定义】



【产品尺寸】
