ESP32-S3
2 英寸触摸液晶开发板

板载 Micro SD 卡槽和摄像头接口

内置 ST7789T3 显示驱动芯片和 CST816D 电容触摸芯片

版本选择

LCD 屏参数

显示面板	IPS LCD	显示尺寸	2inch
显示分辨率	240 × 320	显示颜色	262K
显示接口	4-wire SPI	驱动 IC	ST7789T3
触摸接口	I2C	触控 IC	CST816D
触摸类型	电容感应式	触控点数	单点触控

产品特性

本产品是一款由微雪 (Waveshare) 设计的低成本，高性能的微控制器开发板。在较小的板型下，板载了 2 英寸电容触摸 LCD 屏、锂电池充电芯片、六轴传感器 (三轴加速度计与三轴陀螺仪)、摄像头接口等外设，方便开发并嵌入应用到产品中。

• 搭载 ESP32-S3R8 高性能 Xtensa 32 位 LX7 双核处理器，主频高达 240 MHz
• 支持 2.4 GHz Wi-Fi (802.11 b/g/n) 和 Bluetooth 5 (LE)，板载天线
• 内置 512KB 的 SRAM 和 384KB ROM，叠封 8MB PSRAM 和外接 16MB Flash
• 采用 Type-C 接口，紧跟时代潮流，无需纠结正反插
• 板载 2 英寸电容触摸 LCD 屏，240 × 320 分辨率，262K 彩色，能清晰地显示彩色图片
• 内置 ST7789T3 驱动芯片和 CST816D 电容触控芯片，可分别使用 SPI 和 I2C 接口通信，不占用过多接口引脚资源
• 板载 QMI8658 六轴惯性测量单元 (3 轴加速度、3 轴陀螺仪)
• 板载 3.7V MX1.25 锂电池充放电接口
• 板载 USB Type-C 接口，可用于供电和下载调试，方便开发使用
• 板载 Micro SD 卡槽，可外接 SD 卡存储图片或文件
• 引出 22 个 GPIO，可灵活配置外设功能
• 板载摄像头接口，兼容 OV2640 和 OV5640 等主流摄像头，适用于图像和视频采集

支持 ESP-IDF，Arduino

配套完善的 SDK、开源资料教程，方便上手，可快速嵌入到应用中

IPS 显示面板

卓越的显示性能，262K 彩色，可视角度广

支持 OV2640 / OV5640 等
主流摄像头

可选配带 OV5640 摄像头的版本，OV5640 摄像头支持 500 万像素，
适用于图像采集、视频监控等应用场景，满足多样化需求

使用示例

基础版本不含摄像头，可选配带摄像头版本

引脚定义

资源简介

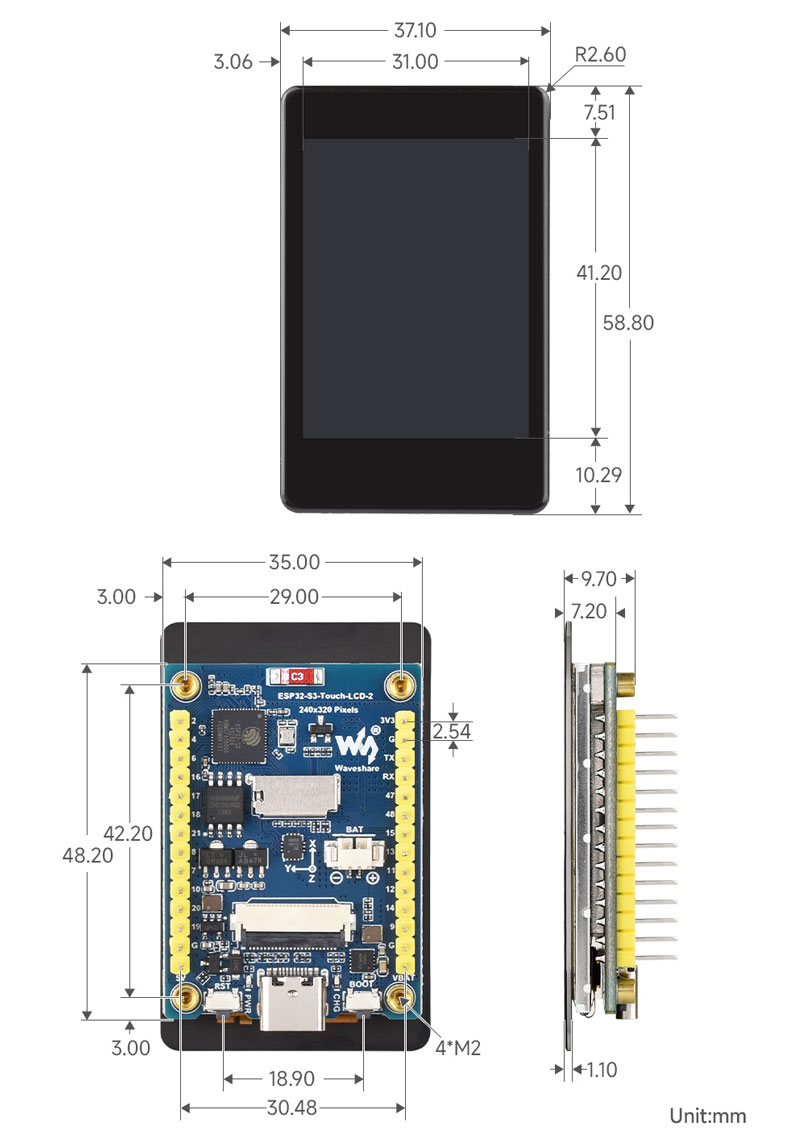

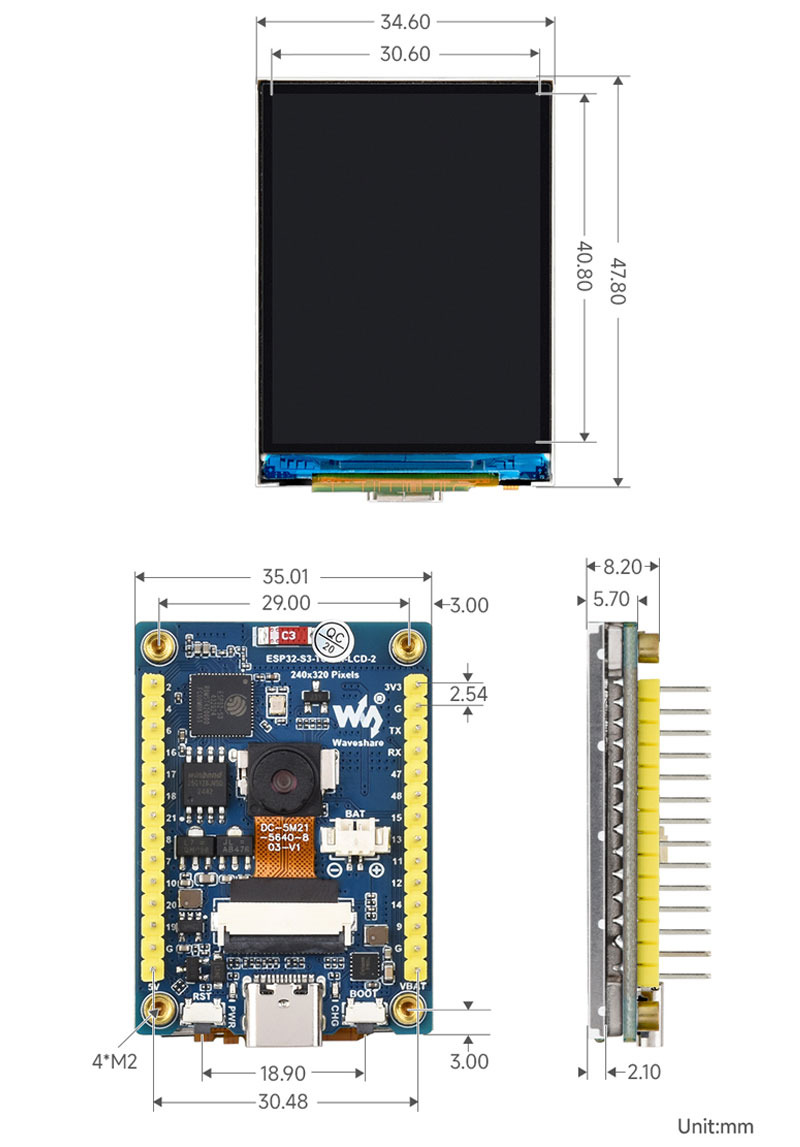

产品尺寸

不带触摸版本

带触摸版本

[] ESP32-S3-LCD-2（不带触摸-不含摄像头）

[] ESP32-S3-LCD-2-B（不带触摸-含OV2640-2MP）

[] ESP32-S3-LCD-2-C（不带触摸-含OV5640-5MP）

[] ESP32-S3-Touch-LCD-2（带触摸-不含摄像头）

[] ESP32-S3-Touch-LCD-2-B（带触摸-含OV2640-2MP）

[] ESP32-S3-Touch-LCD-2-C（带触摸-含OV5640-5MP）
