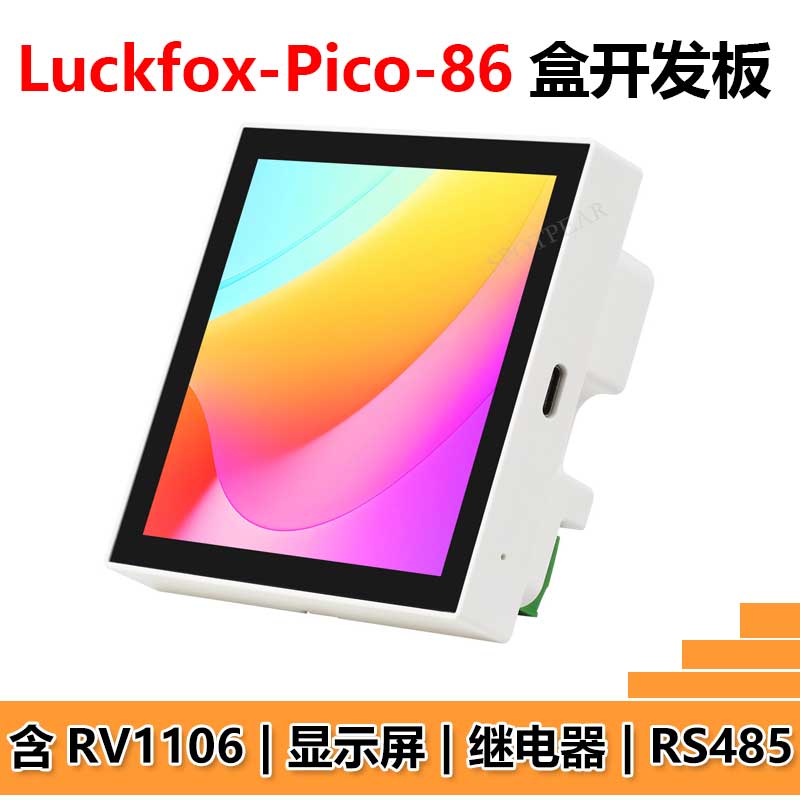

幸狐Luckfox Pico Core Rv1106 86盒开发板4寸显示屏RS485继电器
¥228
制造商：斑梨电子
SKU：01053800000
发布时间：2025-04-30 15:43
幸狐 Core1106 智能 86 盒开发板 RV1106 0.5/1TOPS ARM Cortex-A7 4 英寸 720×720 像素触控 LCD RS485
幸狐Luckfox Pico相关推荐
【授权一级代理】

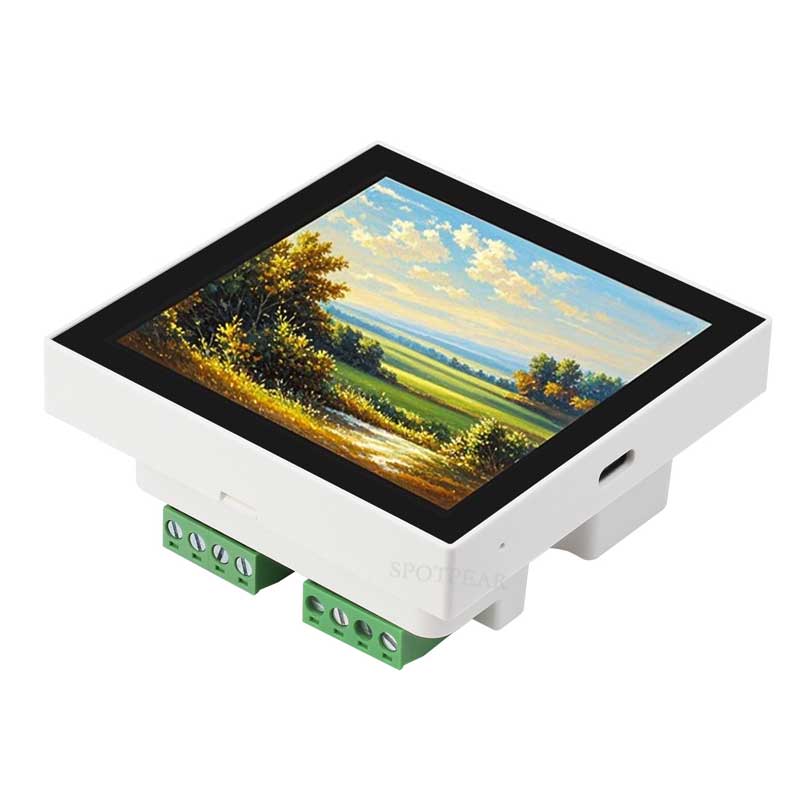

幸狐 Core1106 系列智能 86 盒
基于幸狐 Core1106 系列模块的智能 86 盒，支持二次开发
赋能智慧生活与工业物联，让场景化控制一触即达

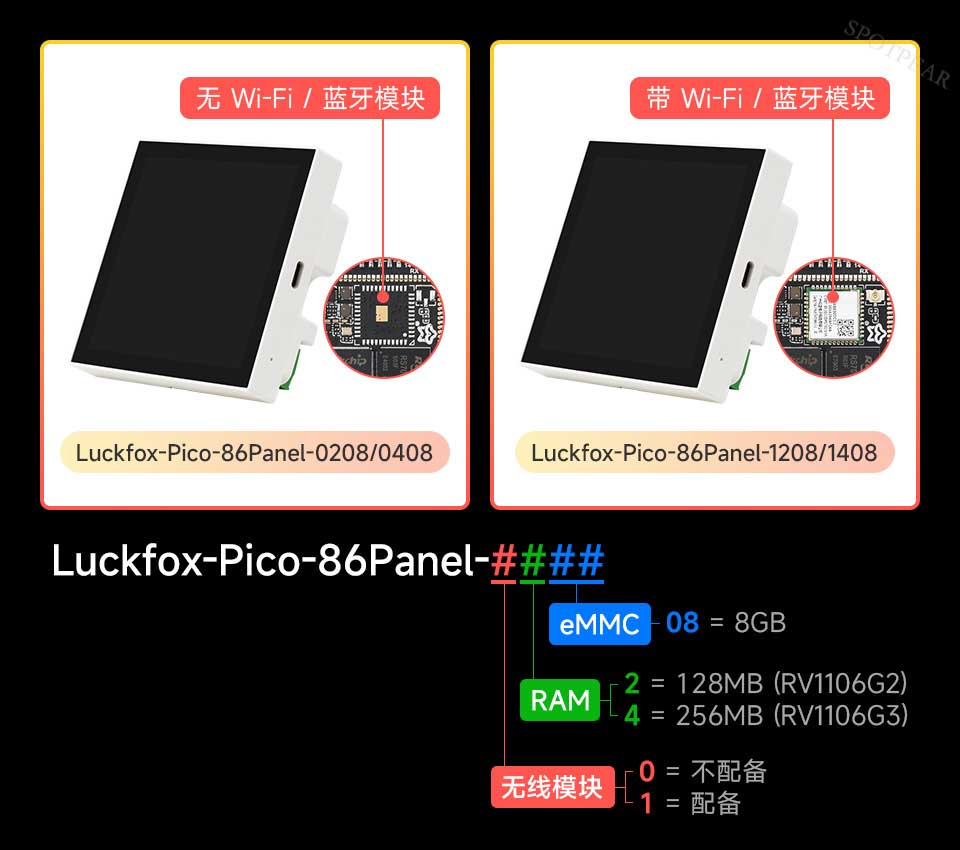

版本选择
| 版本 | 0208 | 1208 | 0408 | 1408 |
|---|---|---|---|---|
| 处理器 | RV1106G2 | RV1106G3 | ||
| NPU | 0.5TOPS | 1TOPS | ||
| 内存 | 128MB DDR3L | 256MB DDR3L | ||
| 无线模块 | - | Wi-Fi 6 和 Bluetooth 5.2/BLE | - | Wi-Fi 6 和 Bluetooth 5.2/BLE |

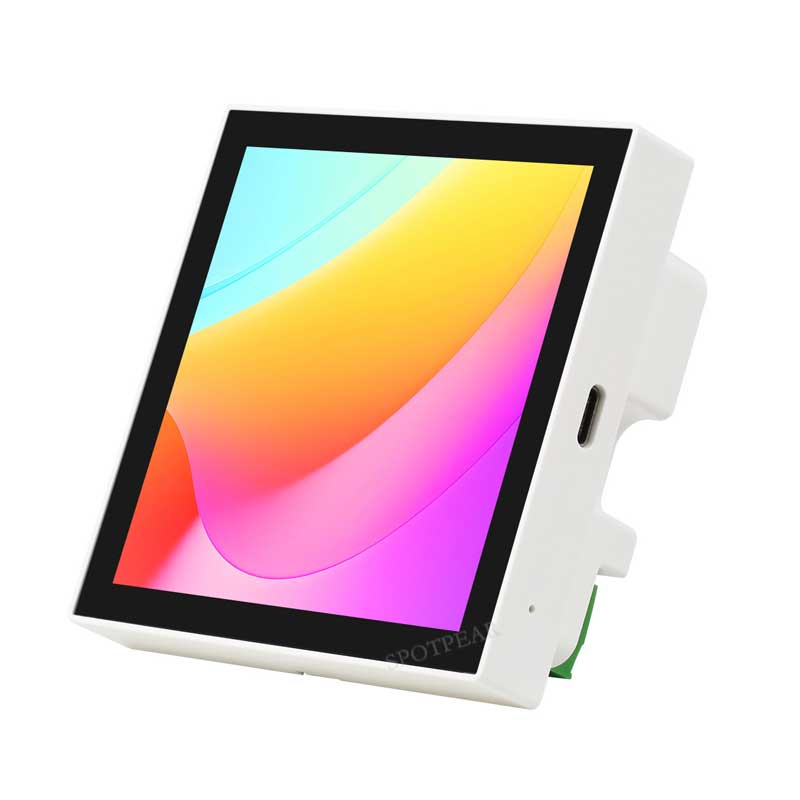

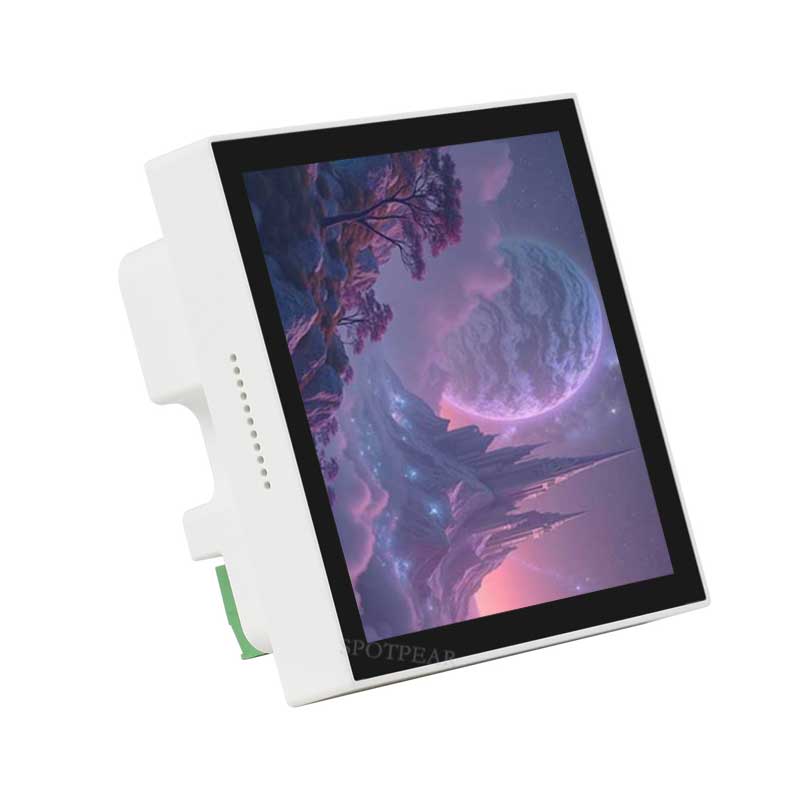

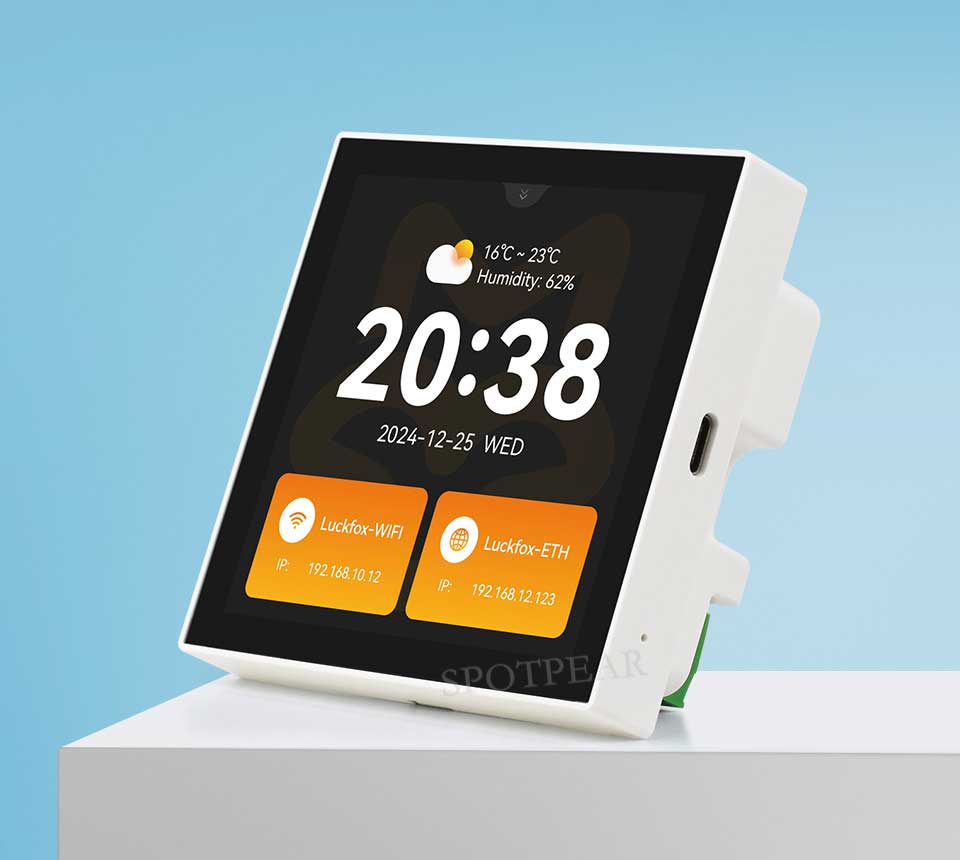

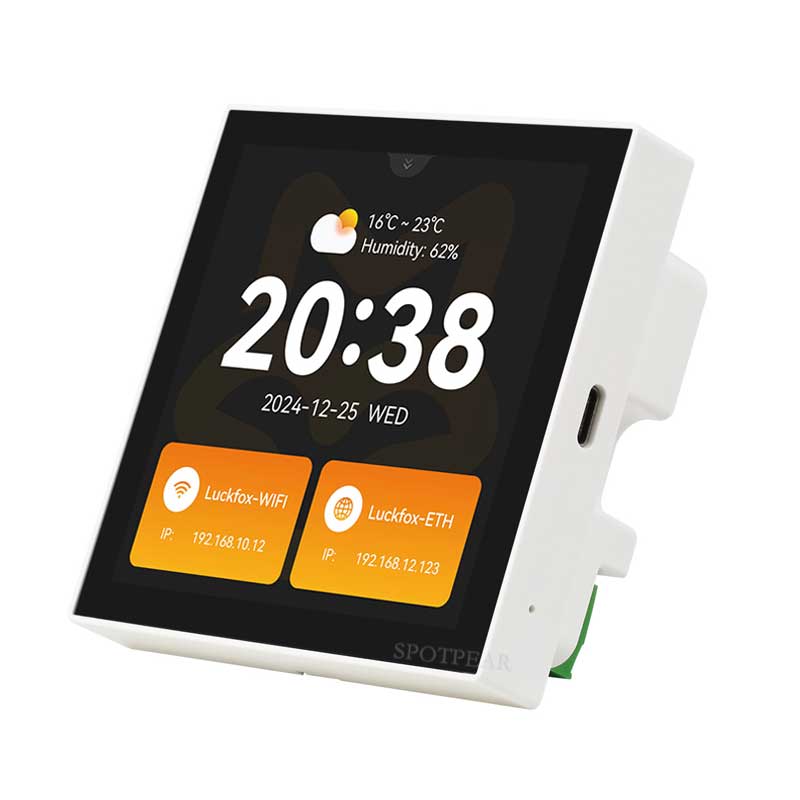

4 英寸 IPS 触控屏介绍

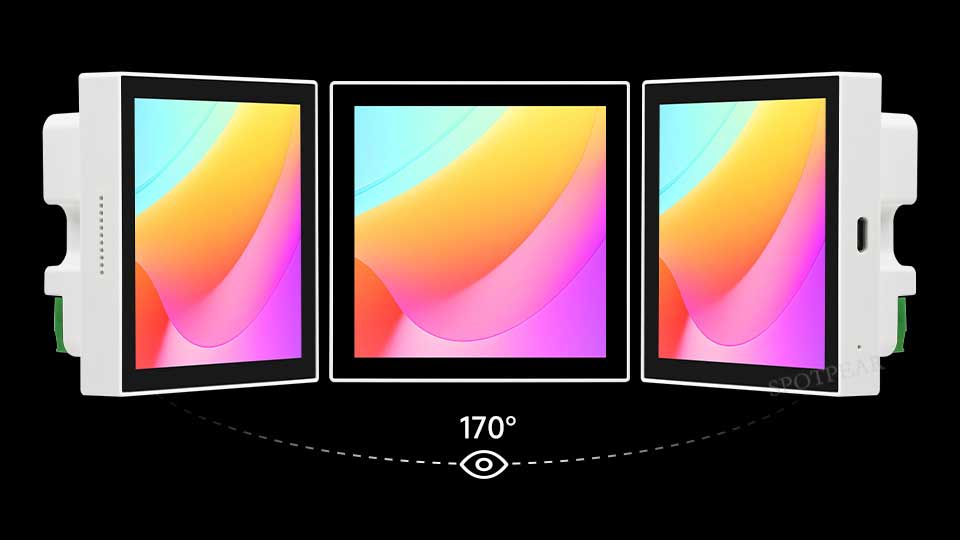

170 度超广视角
卓越的显示性能，高对比度，高可视角度

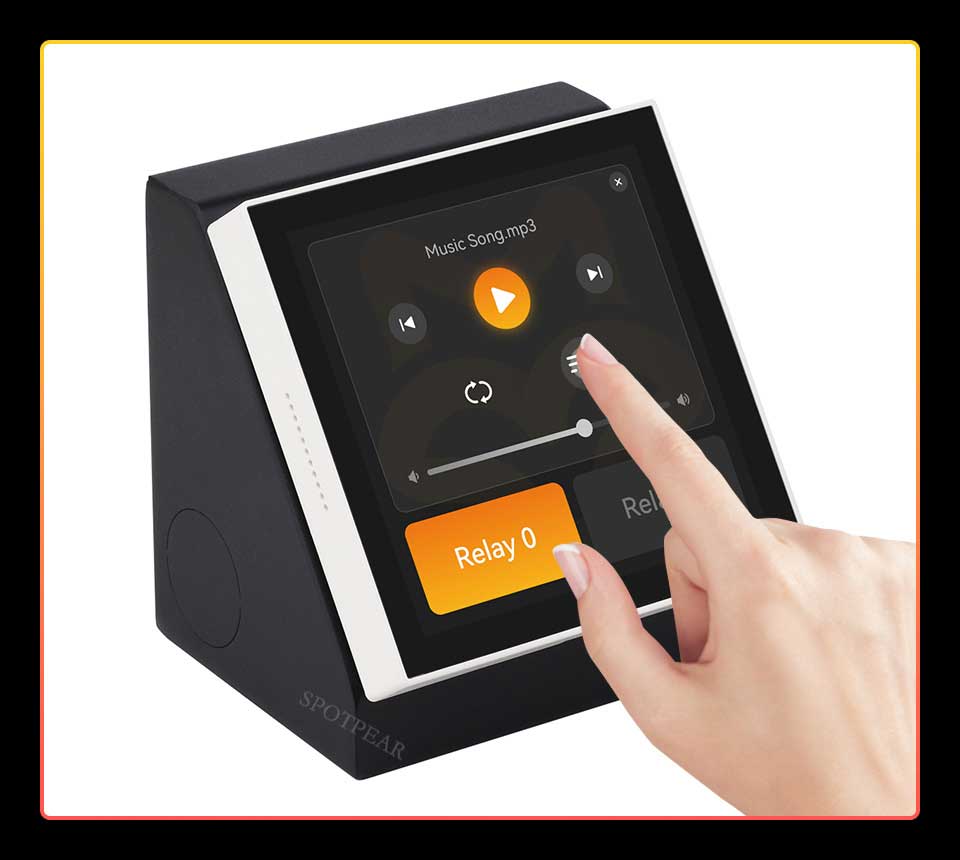

电容式 5 点触控屏
支持 5 点灵敏触控，直观操作与快速响应深度融合，让开发高效便捷
注：本产品不含底座，请参考配置清单
屏幕参数
| 名称 | 4 英寸 IPS 触控屏幕 720×720 |
|---|---|
| 分辨率 | 720×720 |
| 通信接口 | RGB666 |
| 屏幕尺寸 | 4 英寸 |
| 显示面板 | IPS |
| 触摸类型 | 电容 |
| 触摸芯片 | GT911 |
| 亮度 | 400cd/m² |
| 对比度 | 1000:1 |
| 可视角度 | 170° |
| 外型尺寸 (H×V) | 84.0×84.0 (mm) |
| 显示尺寸 (H×V) | 71.93×71.93 (mm) |
| 点距 (H×V) | 0.0999×0.0999 (mm) |
| 色域 | 68% NTSC |
开发板介绍
高度集成 强劲性能
开发板集成 CPU、NPU、ISP 等处理器
- 单核 ARM Cortex-A7 32 位内核，集成了 NEON 和 FPU
- 内置瑞芯微自研第 4 代 NPU，运算精度高，支持 int4、int8、int16 混合量化，RV1106G3 int8 算力为 1TOPS，RV1106G2 int8 算力为 0.5TOPS
- 内置自研第 3 代 ISP3.2，支持 500 万像素，支持 HDR、WDR、多级降噪等多种图像增强和矫正算法
- 具有强大的编码性能，支持智能编码，根据场景自适应节省码流，比常规 CBR 模式码率节省 50% 以上，不仅可以拍摄高清画面，且视频体积更小
- 内置的 16 位 DRAM DDR3L，可满足苛刻的内存带宽要求
Wi-Fi 6 和 蓝牙模块
板载 2.4GHz Wi-Fi 6 和 Bluetooth 5.2/BLE 蓝牙模块
稳定连接、高效传输
注：仅 Luckfox-Pico-86-Panel-1208 / 1408 配备

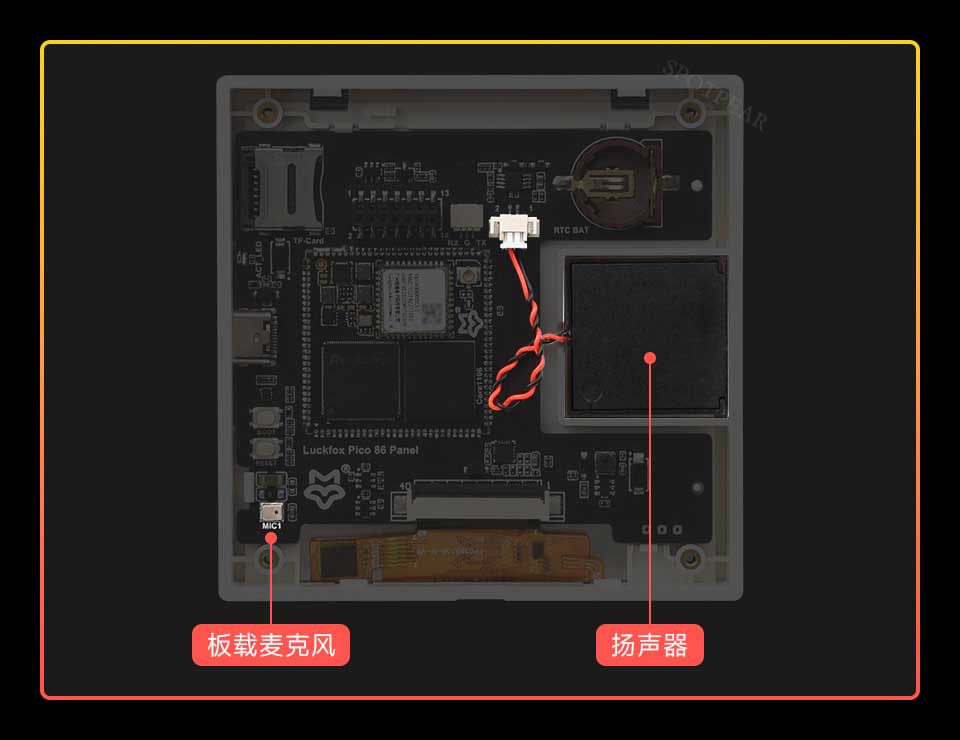

音频输入输出
板载麦克风和直插扬声器，满足日常音频应用场景

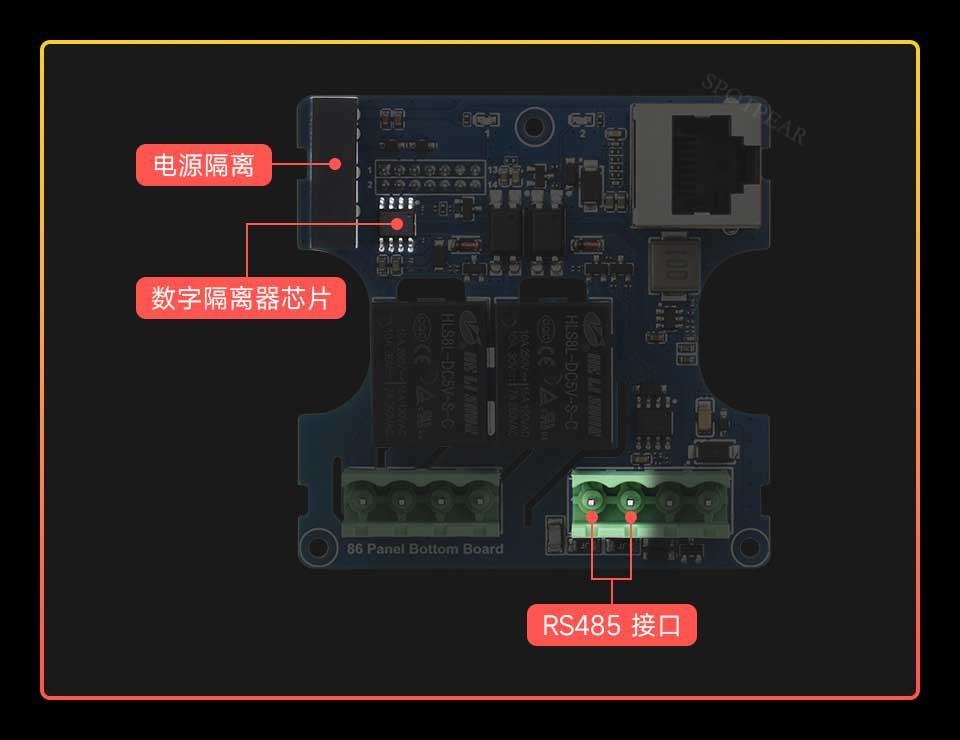

RS485 接口
自动收发数据，内置电源隔离、数字隔离、TVS 等多种保护

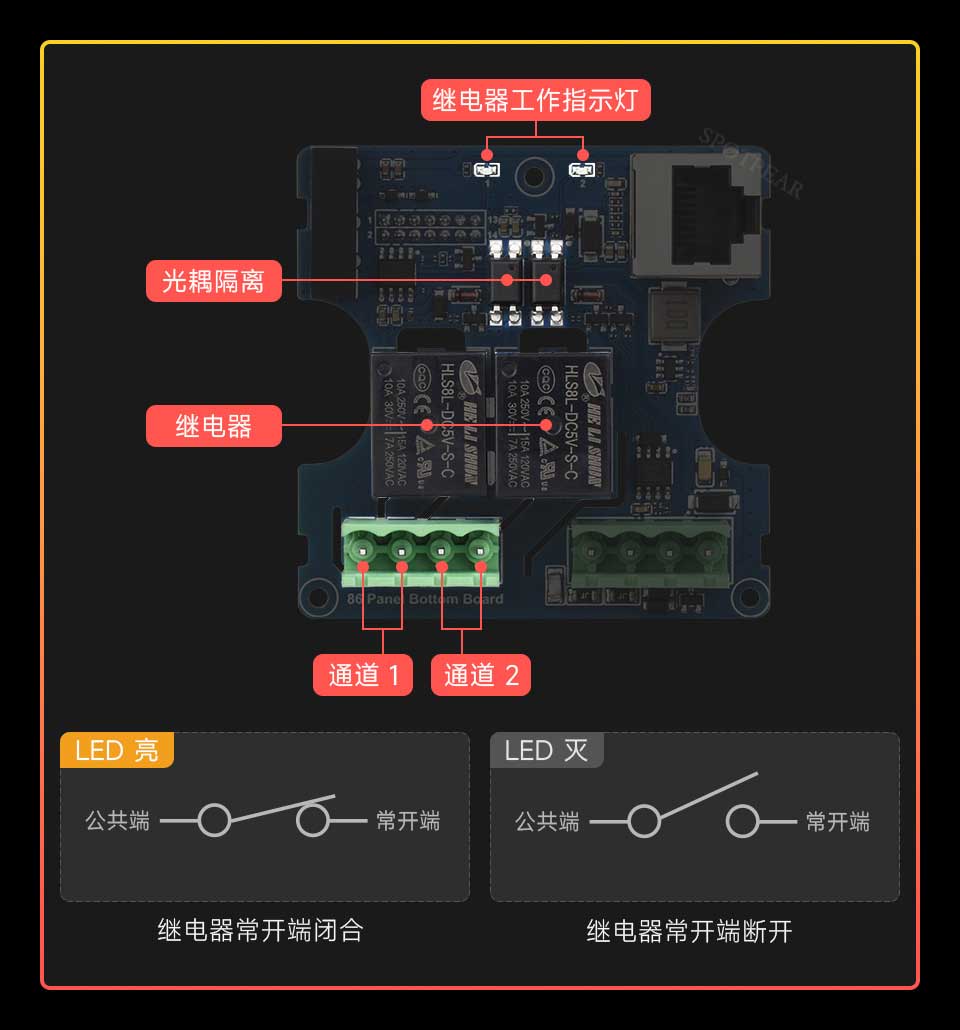

双路继电器
光耦隔离，避免高压电路干扰

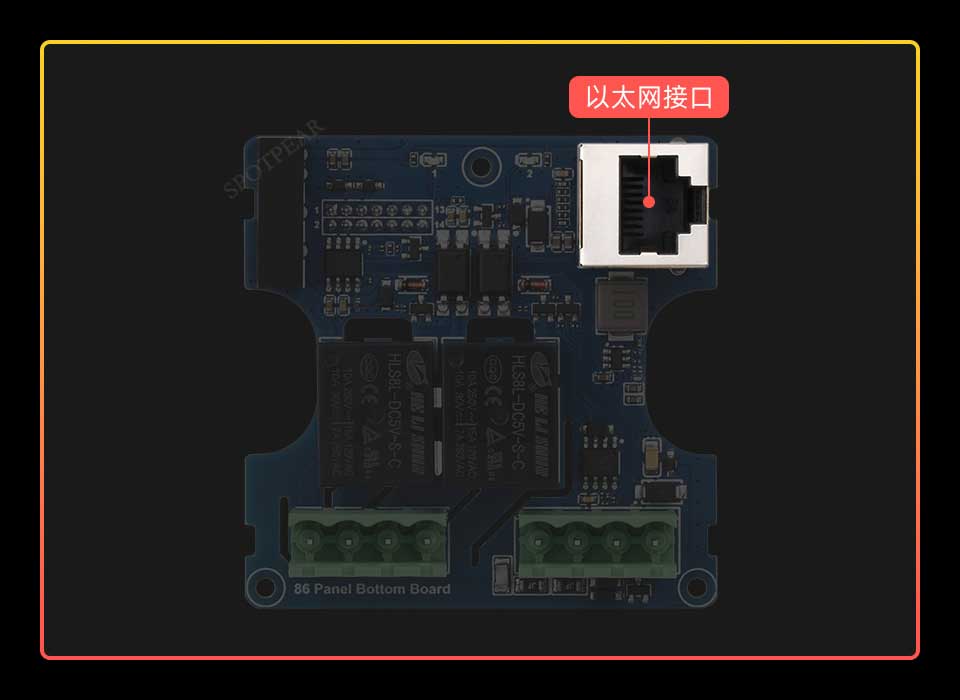

百兆 RJ45 网口
支持 10/100M 有线网络通讯
注：连接网线需考虑 86 底盒深度，可选择短体水晶头网线

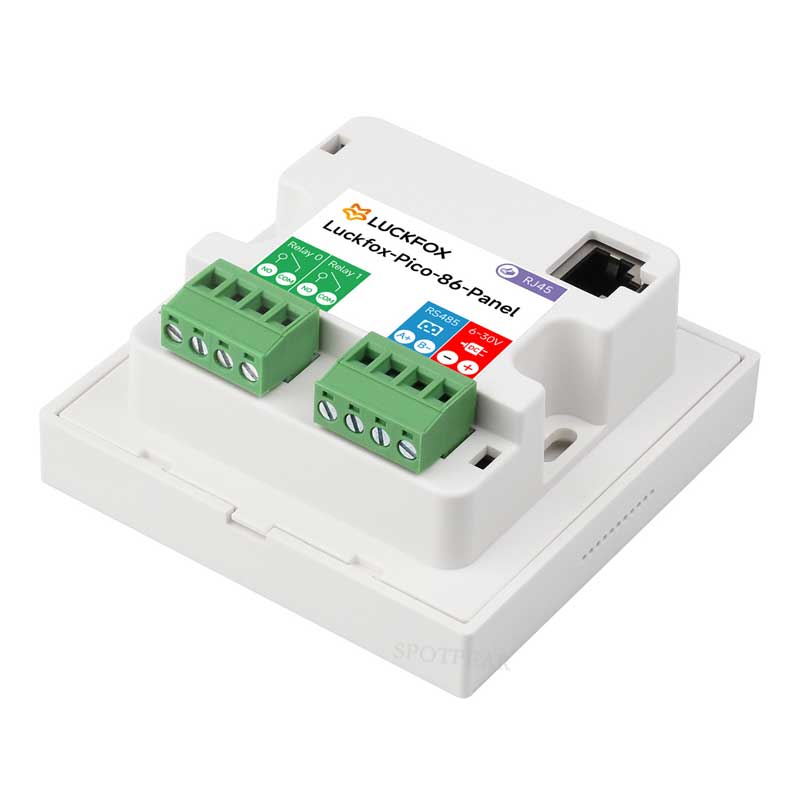

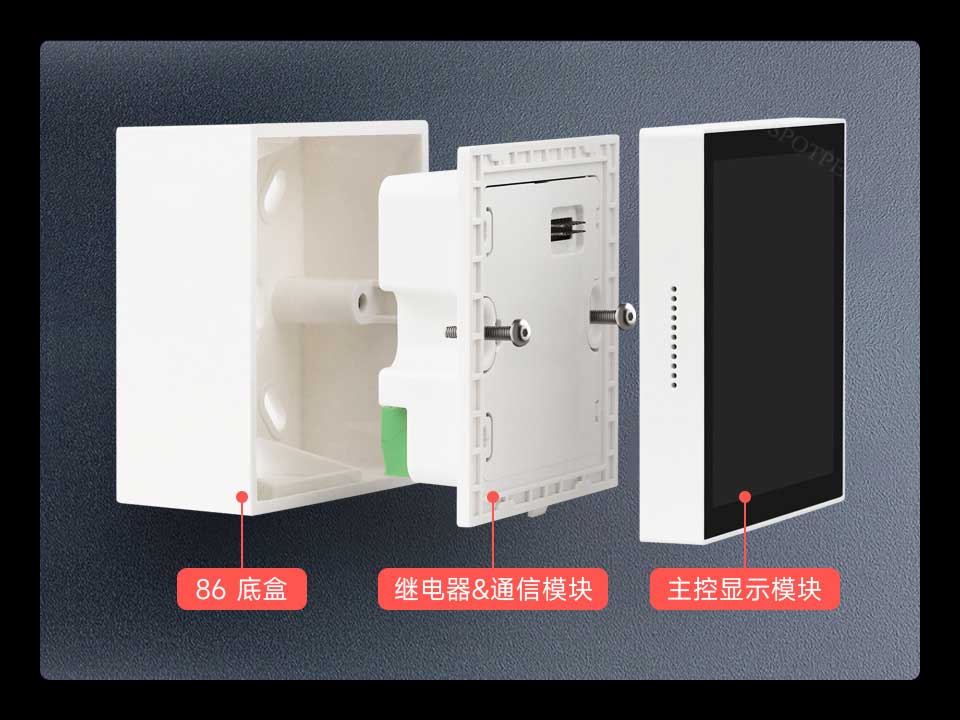

安装示意图
标准 86 规格搭配模块化结构设计，安装便捷
注：不含 86 底盒与螺丝
推荐使用 33mm 深度以上的 86 型底盒
若需要连接 RJ45 接口，推荐使用深度 ≥ 35mm 的底盒
若一定要使用 33~35mm 底盒，应考虑使用短体水晶头
应用场景

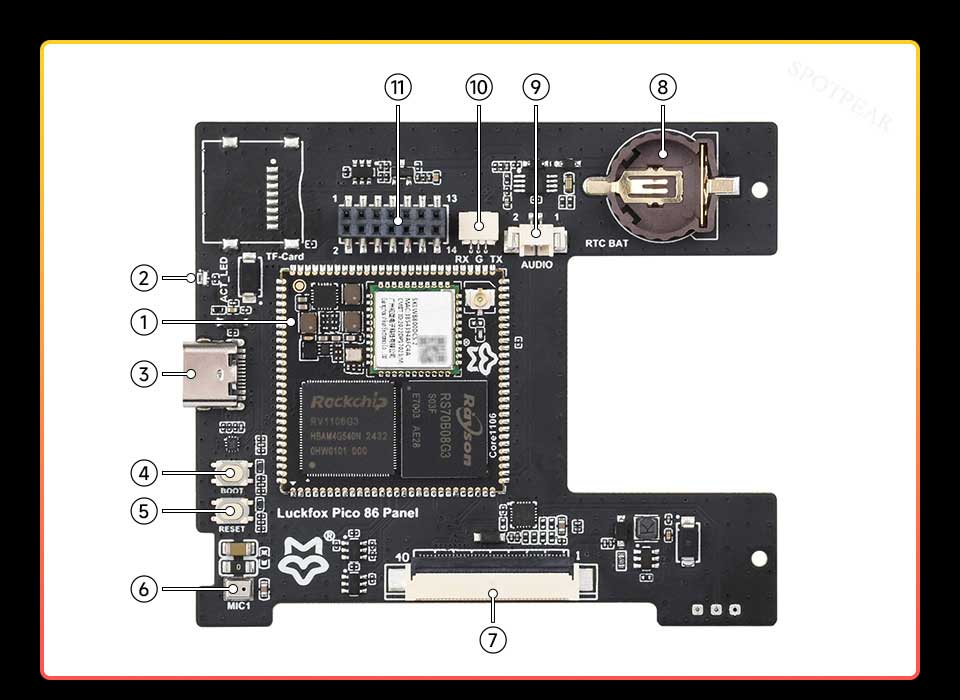

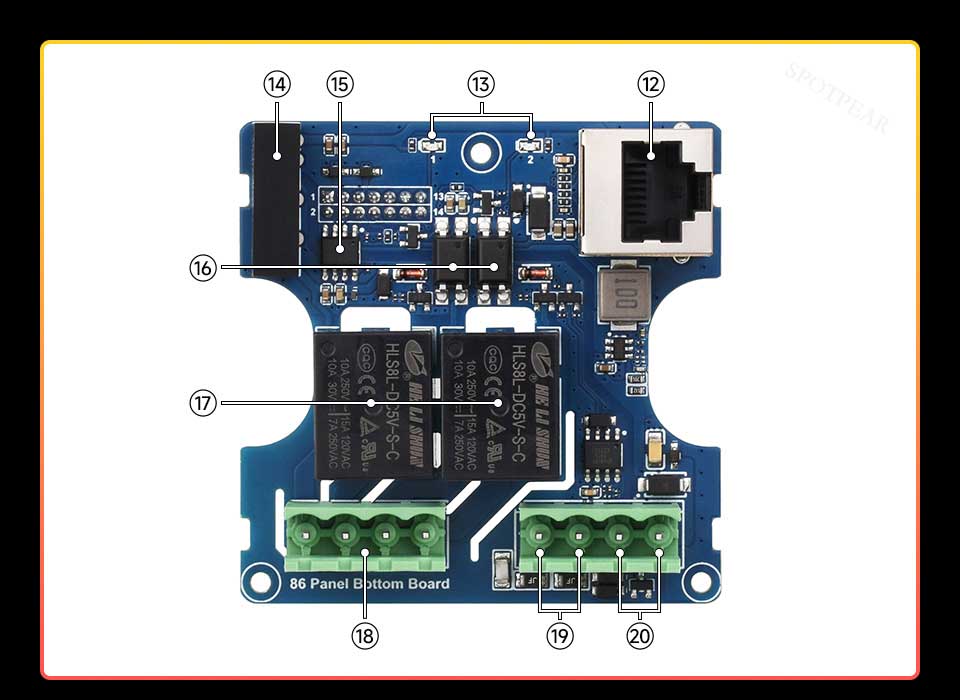

资源简介
- Core1106
RV1106G3 / Rv1106G2 核心板
可选配 Wi-Fi / 蓝牙模块
- ACT_LED
默认镜像用于指示系统运行情况
- USB-C 接口
用于供电与程序烧录
- BOOT 按键
上电或复位时按下，进入下载模式
- RESET 按键
重启系统
- 贴片麦克风
- RGB LCD 接口
- RTC 纽扣电池座
- 音频接口
MX1.25 2P 连接器，支持 8Ω 1W 喇叭
- Debug 串口接口
SH1.0 3P 连接器
- 14Pin 多功能引脚
可用于连接 86 Panel Bottom Board
- 百兆 RJ45 网口
- 继电器工作指示灯
- 电源隔离模块
- 数字隔离器
- 光耦隔离

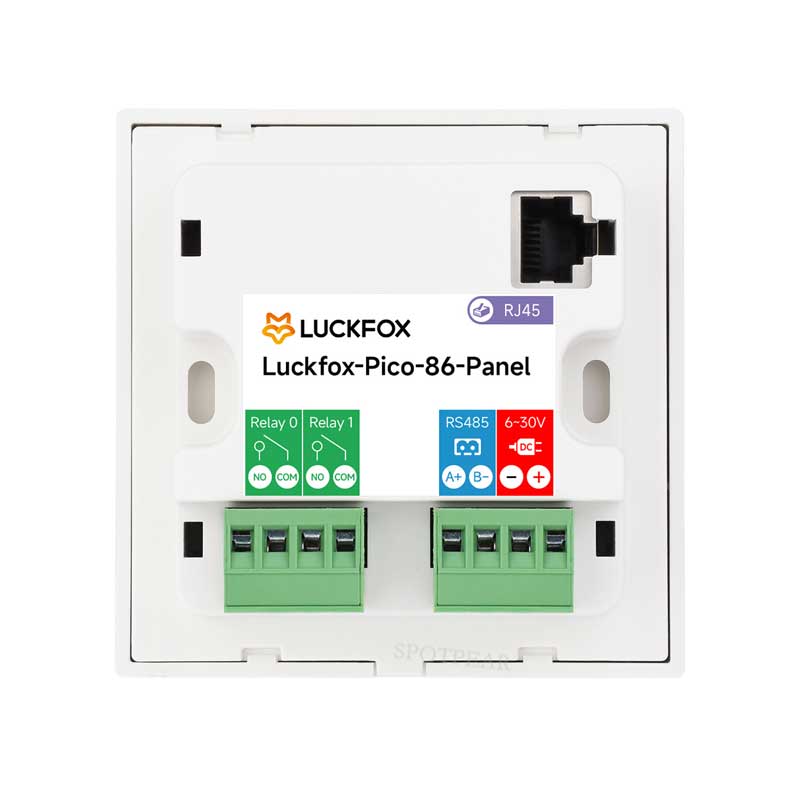

- 继电器
- 继电器接线槽
5.08mm 4pin
- RS485 接线槽
- 电源接口
DC 6V~30V 宽电压范围输入

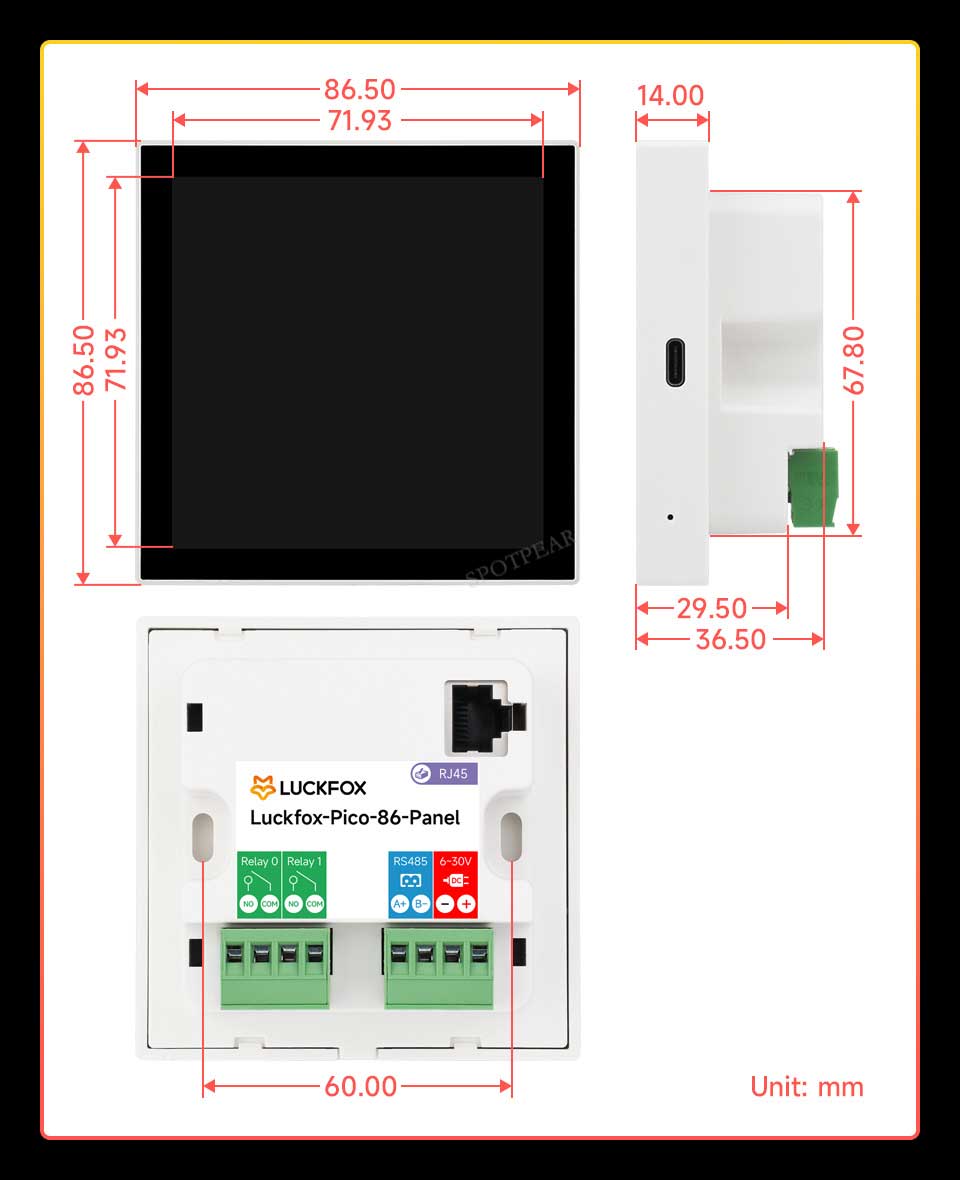

产品尺寸
