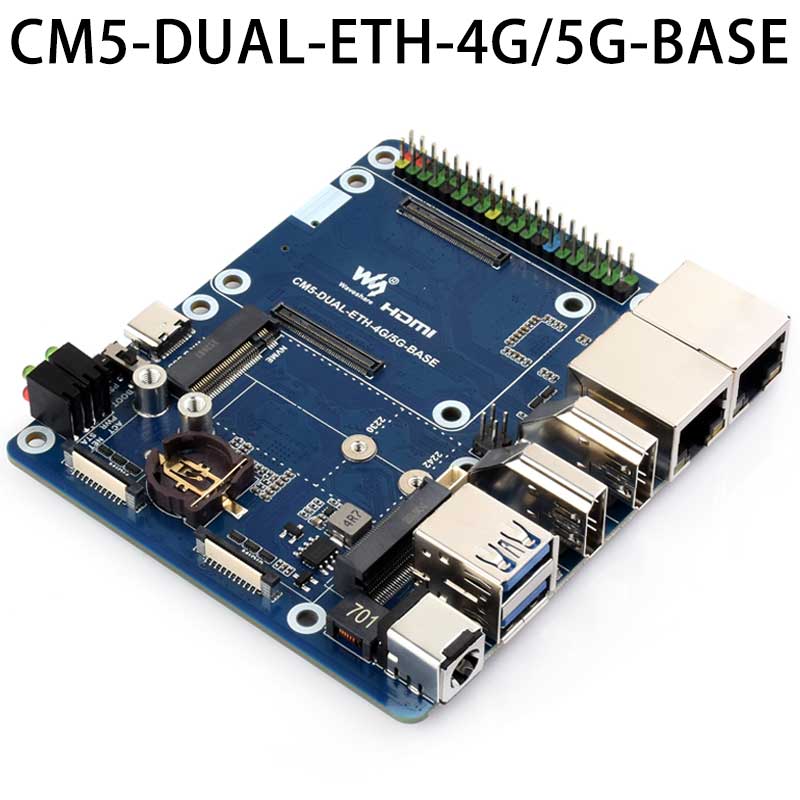

树莓派 CM5 双网口扩展板
专为树莓派 Compute Module 5 核心板设计
产品参数
| CM5 卡座 | 适用于 Compute Module 5 的所有版本 |
|---|---|
| 联网 | 1000M 以太网 RJ45 接口 2500M 以太网 RJ45 接口 |
| 连接器 | Raspberry Pi 40PIN GPIO 接口 |
| USB | USB 3.2 Gen1 × 2 |
| MIPI | 4-lane MIPI 接口 × 2 (22PIN 0.5mm FFC 连接器) |
| 视频 | HDMI 接口 × 2，支持双 4K 输出 |
| M.2 | M.2 M KEY（PCIe Gen2/3 × 1） |
| M.2 (4G / 5G) | M.2 B KEY，支持接入 4G / 5G 通信模块 |
| 存储 | 板载 microSD 卡插槽 (适用于不带 eMMC 的 CM5 版本) |
| 风扇接口 | 5V，4PIN JST-SH PWM 风扇连接器 |
| 电源输入 | 7V ~ 36V 宽电压 (圆孔端子)，5V 5A (Type-C) |
| 尺寸 | 底板：99.60 × 87.00 (mm) |
接入 Compute Module 5 核心板
板载 40PIN GPIO 接口及标准的 CM5 连接器
支持接入 Compute Module 5 Lite / eMMC 系列核心板
本图片仅供参考，详细配置请参阅配置清单
通信模块适配
本产品适用于以下类型的 M.2 B KEY 接口的通信模块
注意：全球通 5G / 4G / 3G / 2G 蜂窝功能需要接入通信模组才可以生效,
如有需要，请购买、SIM8200EA-M2 和 SIM8262E-M2
支持 M.2 NVMe 硬盘
相比树莓派的 microSD 接口有更快的读写速度，
大幅提升系统或文件的读写速度，支持 NVMe SSD 启动树莓派
本图片仅供参考，详细配置请参阅配置清单
适用 M.2 尺寸
适用接口
注意：仅支持 NVMe 硬盘协议
更多丰富的接口
资源简介
- CM5 连接器
适用于 Compute Module 5 的所有版本
- 40PIN GPIO 接口
方便接入各种 HAT / HAT+ 模块
- M.2 M key
支持 2242 / 2230 NVMe 硬盘或者 AI 模块
- 烧录接口
可以作为 eMMC 烧录接口或者 USB OTG 接口
- BOOT 开关
开关拨到 ON 进入烧录模式，拨到 OFF 为正常开机模式
- PSW 电源按键
长按强制关机，短按软关机或者开机
- 系统状态指示灯
- M.2 B key 工作状态指示灯
- RTC 电池连接座
可使用 CR / ML1220 给 RTC 供电
- 双 MIPI 接口
支持接入 DSI 显示器或者 CSI 摄像头
- DC 电源接口
DC 5.5 2.1 接口，支持 DC 7V ~ 36V 供电
- M.2 B key
支持接入 4G / 5G 通信模块
- 双 USB 3.2 Gen1 接口
USB 3.2 Gen1 Type-A 接口，最高支持 5Gbps
- FAN 接口
方便接入散热风扇，风扇接口为 5V，
4PIN JST-SH PWM 风扇连接器
- M.2 M key 工作指示灯
NVMe 硬盘读写时闪烁
- 双 HDMI 接口
支持 4K 输出
- PoE 排针接口
支持接入 PoE 模块，使用 PoE 交换机通过 1000M 网口进行 PoE 供电
- 1000M 网口
RJ45 1000M 网口，支持 10M / 100M / 1000M 网络接入
- 2500M 网口
RJ45 2500M 网口，支持 10M / 100M / 1000M / 2500M 网络接入
- USB 转 2500M 网口芯片
- IO-VREF
IO 逻辑电压切换 3.3V (默认) 或者 1.8V
- 其他功能管脚
硬件禁用功能、写保护以及芯片地址选择
- microSD 卡接口
用于接入带系统的 microSD 卡，仅适用于不带 eMMC 的 CM5 版本
- NANO SIM 卡连接器
- USB3.0 HUB
外形尺寸
