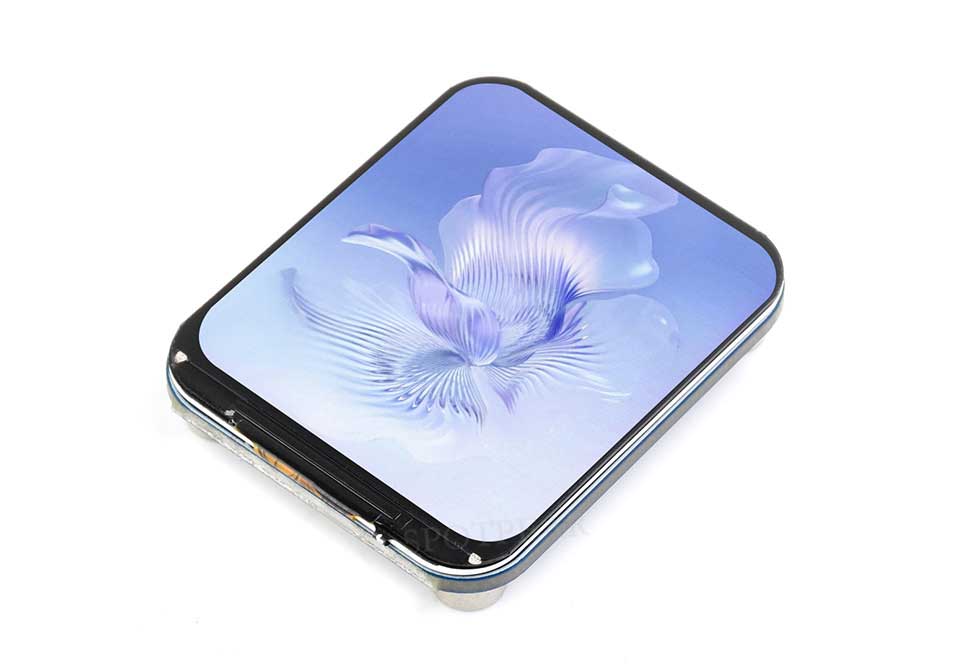

1.83 英寸 LCD 扩展板
内置 ST7789B 驱动芯片，使用 SPI 接口通信
提供树莓派、Arduino、STM32 等例程资料
注: 目前在售的新版与旧版 (无 Rev 标识) 采用不同的液晶型号，详见 wiki 说明
产品特点
- 240 × 284 分辨率，65K 彩色，能清晰地显示彩色图片
- 使用 SPI 控制，确保不会占用太多接口引脚资源，可接入 Raspberry Pi / Arduino / STM32 / ESP32 等主控板
- 提供完善的配套资料手册 (Raspberry Pi / Arduino / STM32 / ESP32 等示例程序)

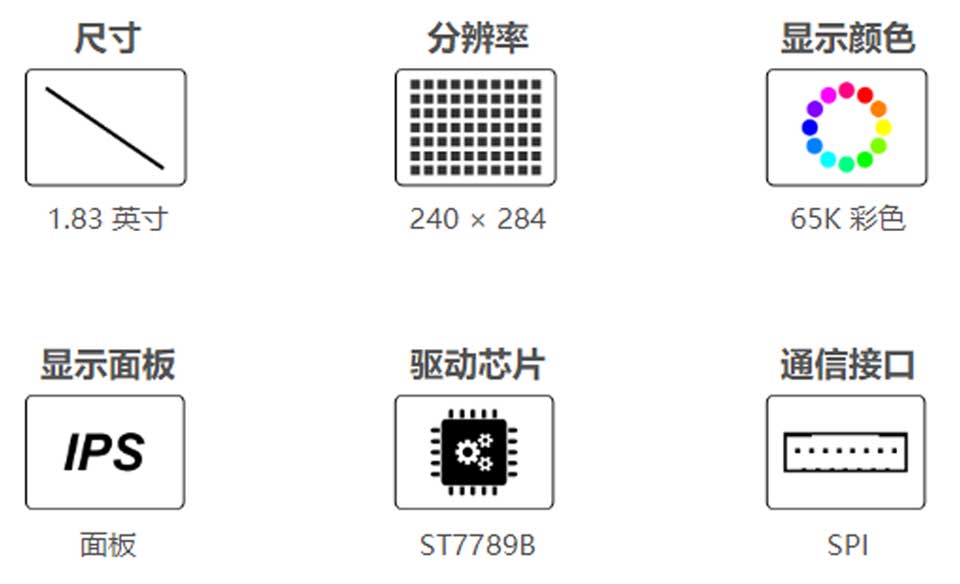

产品参数
| 工作电压 | 3.3V / 5V | 分辨率 | 240 × 284 pixels |
|---|---|---|---|
| 通信接口 | 4-wire SPI | 显示尺寸 | 29.52 x 34.93mm |
| 显示面板 | IPS | 像素大小 | 0.126 × 0.126mm |
| 控制芯片 | ST7789B | 产品尺寸 | 33.00 × 40.00mm |

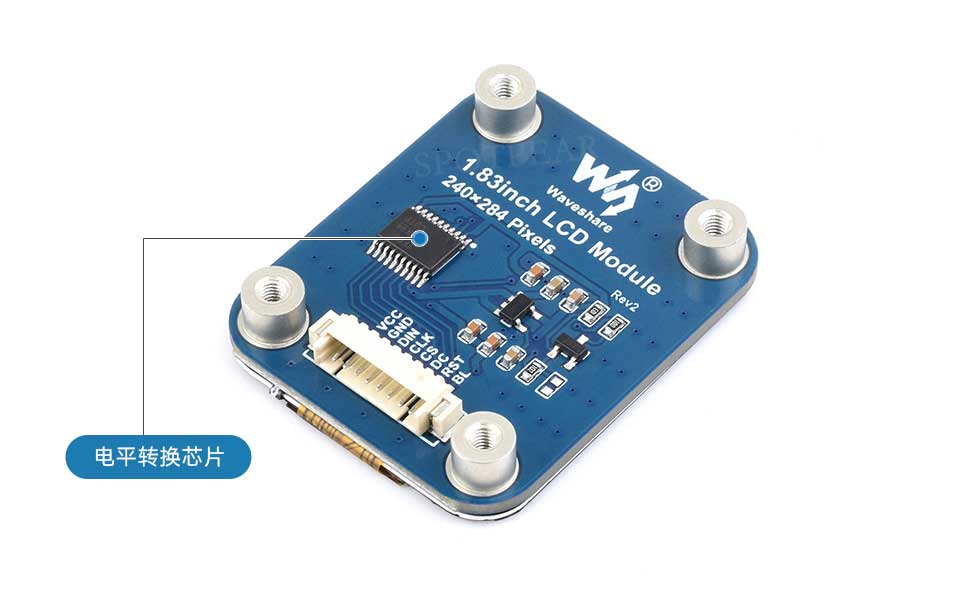

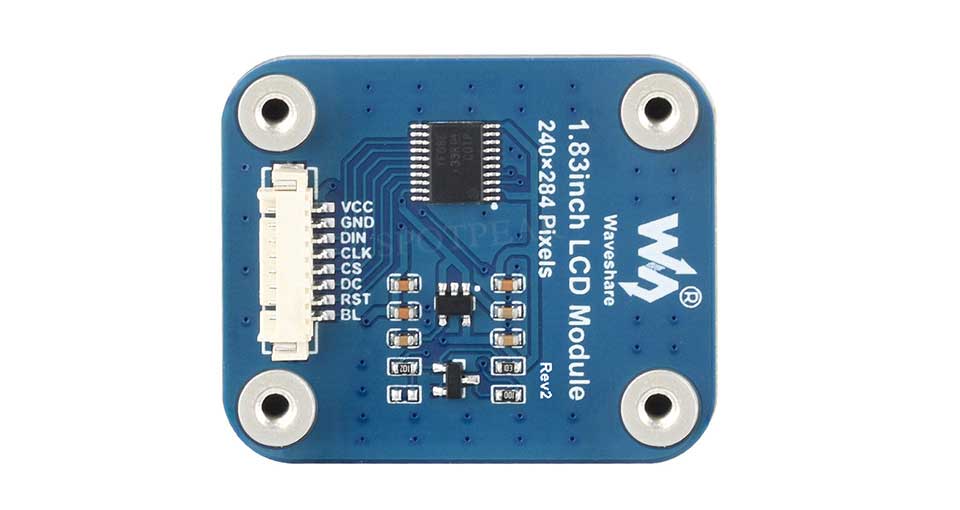

板载电平转换芯片
兼容 3.3V / 5V 电源输入
SPI 控制接口
可接入 Raspberry Pi / Arduino / STM32 等主控板
| VCC | 电源正 (3.3V / 5V 电源输入) |
|---|---|
| GND | 电源地 |
| DIN | SPI 数据输入 |
| CLK | SPI 时钟信号输入 |
| CS | 片选，低电平有效 |
| DC | 数据/命令，低电平表示命令，高电平表示数据 |
| RST | 复位，低电平有效 |
| BL | 背光 |
硬件连接

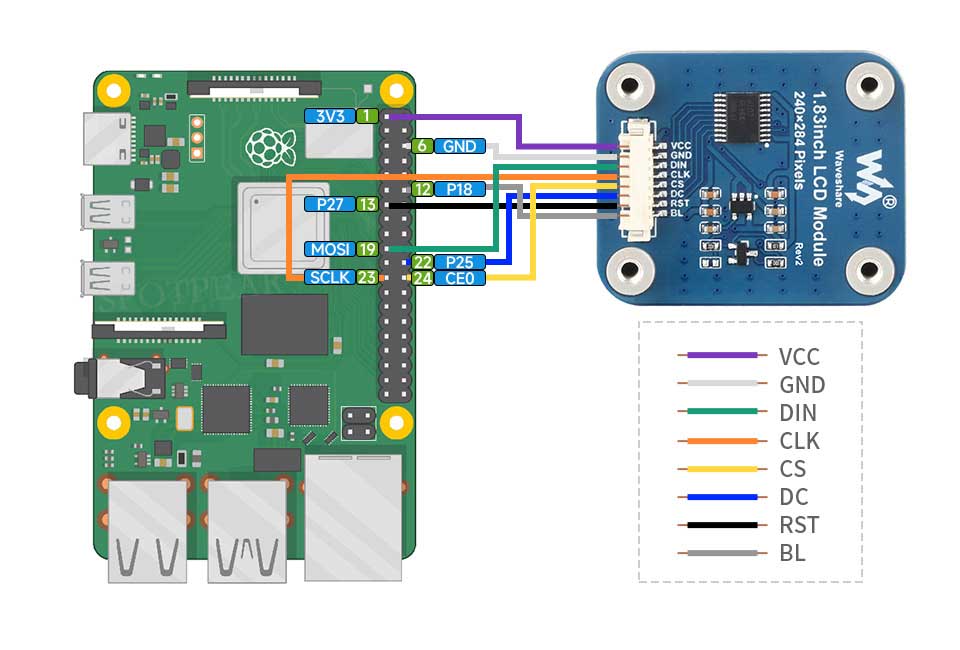

接入 Raspberry Pi 主板

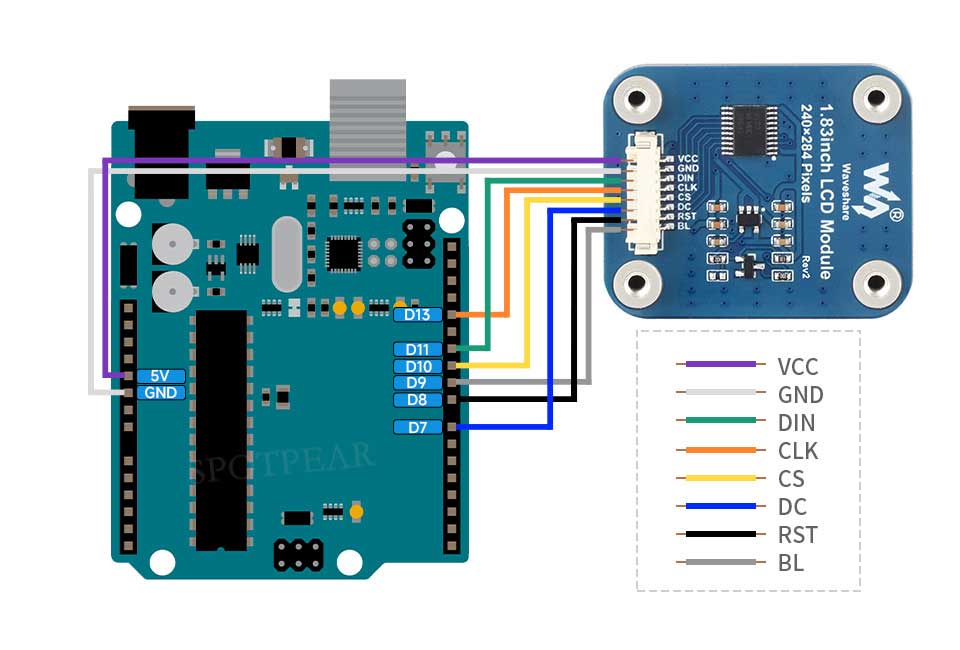

接入 Arduino 主板

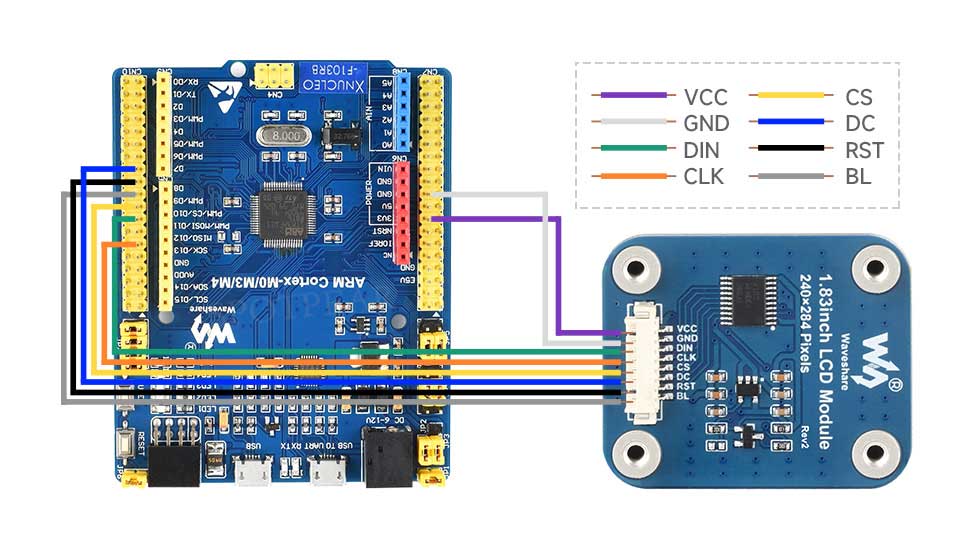

接入 STM32 主板

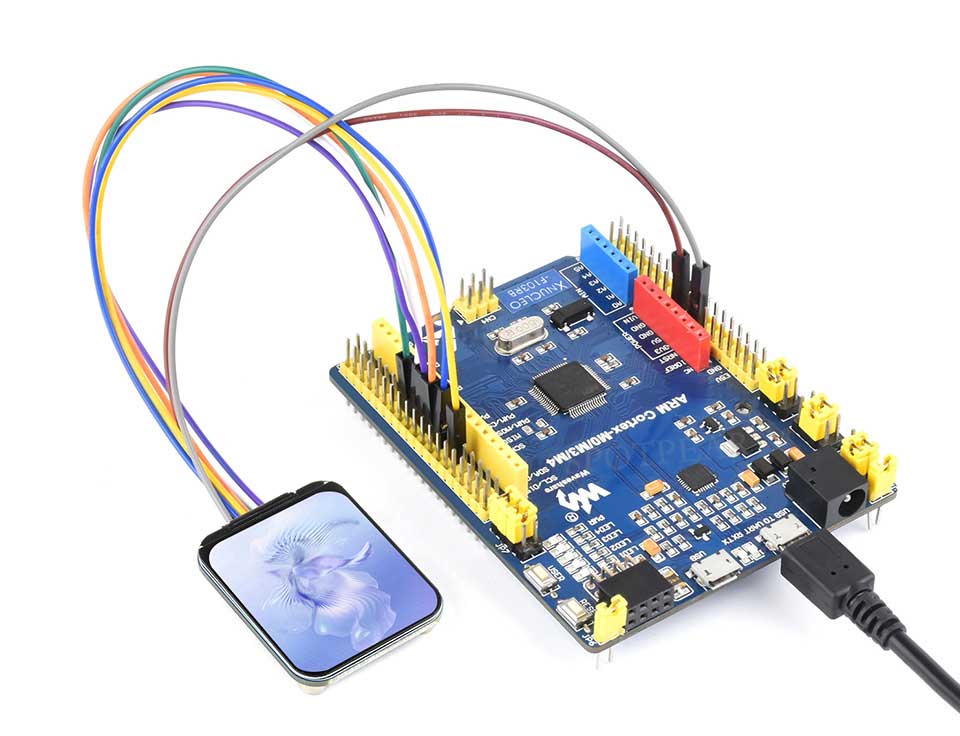

使用示例

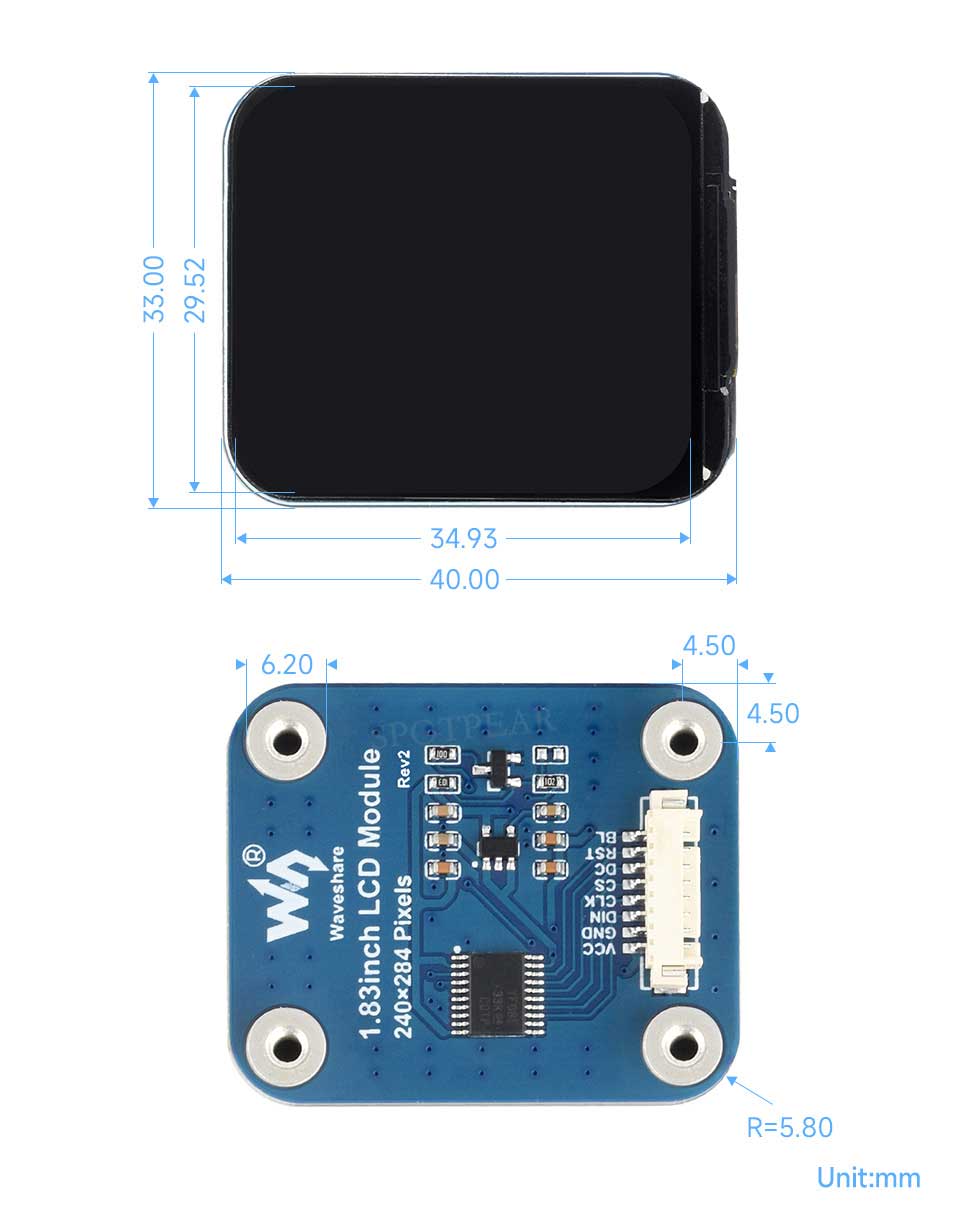

产品尺寸
