【产品简介】

[] Raspberry Pi 高品质摄像头 M12，12.3MP IMX477R 传感器，高灵敏度，支持 M12 接口镜头，兼容 Raspberry Pi 系列主板

【产品详情】

Raspberry Pi HQ Camera M12

树莓派高质量摄像头模块

M12 底座 | 适用于树莓派系列主板

【产品简介】

[] Raspberry Pi HQ Camera M12 是树莓派的高质量摄像头模块的 M12 底座版本，基于索尼 IMX477R 感光芯片，可提供 12.3 万像素分辨率和优秀的低光性能，外形紧凑。

[] 该摄像头采用 M12 底座，需要配合 M12 接口的镜头使用，适合集成到需要高视觉保真度的工业、商业应用中。 Raspberry Pi HQ Camera M12 兼容所有的的树莓派主板。

【产品参数】

传感器	型号：	索尼 IMX477R
	1230 万像素：	4056 (H) × 3040 (V)
	CMOS 对角线长度：	7.9mm
	单像素尺寸：	1.55µm (H) × 1.55µm (V)
输出格式	RAW12 / 10 / 8，COMP8
后焦距	可调
镜头标准	M12
红外滤光片	集成
三脚架安装	1/4″ -20

可选 M12 镜头参数对比

型号	分辨率	焦距 (EFL)(mm)	光圈 (F/NO)	后焦距 (BFL)(mm)	畸变	工作 温度	材质	质量	视场角 (FOV)
									像面 尺寸	对角	水平	垂直
WS1842714	14M	2.72	2.5	3.06	<-21%	-30 ~ +75°C	8G+IR	9g	1/2.3"	184.6°	140.0°	102.6°
WS1053516	16M	3.56	2.5	5.92	<-17.6%	-30 ~ +70°C	4G3P+IR	7g	1/2.3"	105.0°	88.0°	70.0°
									1/2.5"	98.2°	87.7°	53.3°
WS1132712	12M	2.70	2.8	4.97	<-1.5%	-30 ~ +70°C	5G2P+IR	6g	1/2.3"	113.0°	100.0°	82.7°
									1/2.5"	108.0°	97.0°	67.0°
									1/2.8"	101.0°	92.8°	60.3°
WS1603212	12M	3.20	2.0	6.14	<-64%	-40 ~ +105°C	8G+IR	28g	1/1.7"	160.0°	131.0°	99.0°
									1/1.8"	153.6°	129.0°	88.0°
									1/2.8"	136.0°	113.5°	83.0°
WS0698012	12M	8.00	1.8	10.02	<-15.68%	-20 ~ +60°C	8G+IR	12g	1/1.8"	69.5°	55.6°	40.3°
									1/2.5"	50.7°	44.4°	32.6°
									1/3.0"	43.0°	34.7°	26.4°
WS0202505	5M	25.00	1.7	5.20	<0.30%	-20 ~ +80°C	6G+IR	9g	2/3.0"	20.2°	15.1°	-
									1/1.8"	16.5°	12.4°	-
									1/2.0"	14.5°	10.5°	-
以上镜头螺纹尺寸为：M12*P0.5

更出色的成像效果

相比于普通树莓派摄像头的 800 万像素，HQ Camera 能支持高达 1230 万像素，而且像素面积增大约 50%，使相机拥有更好的成像效果

加装镜头效果展示

接入树莓派使用

接入树莓派 4B

接入树莓派 5

接入树莓派 Zero 2 W

以上图片仅供展示，本产品不含 树莓派 4B、树莓派 5、树莓派 Zero 2 W、
M12 镜头、黑色 FPC 线 和 黄色 FPC 线

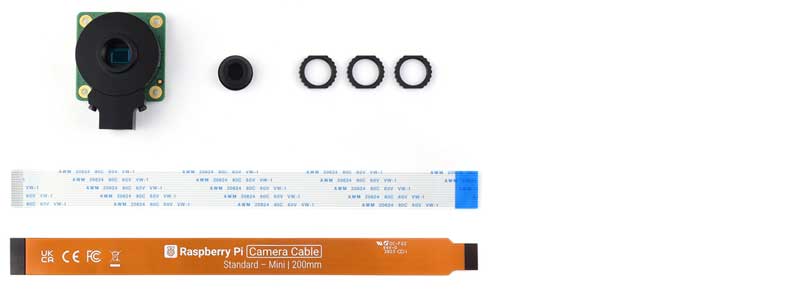

【产品展示】

【产品尺寸】

[] Raspberry-Pi-HQ-Camera-M12
