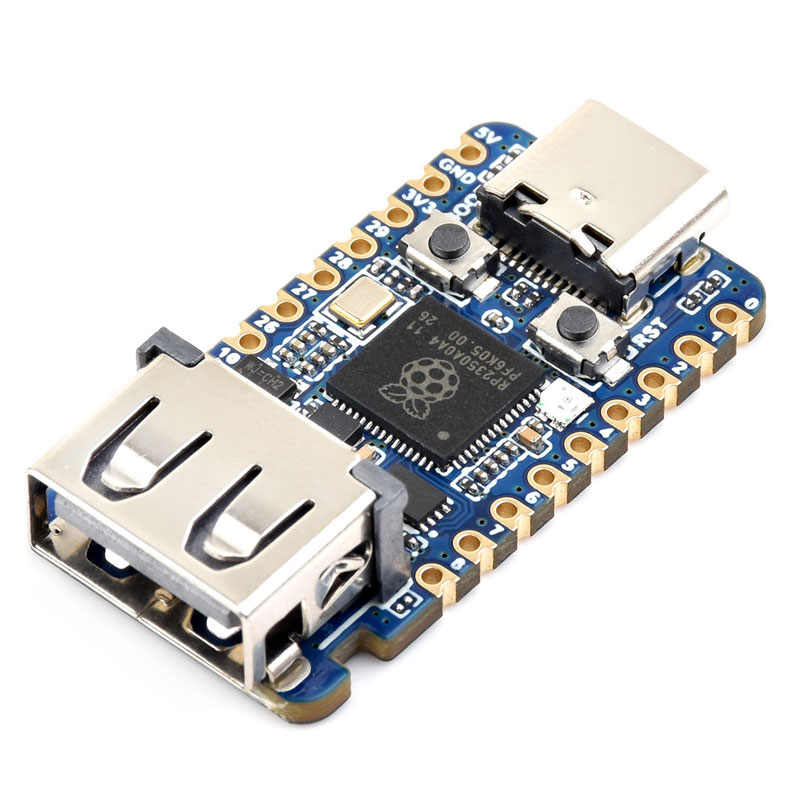

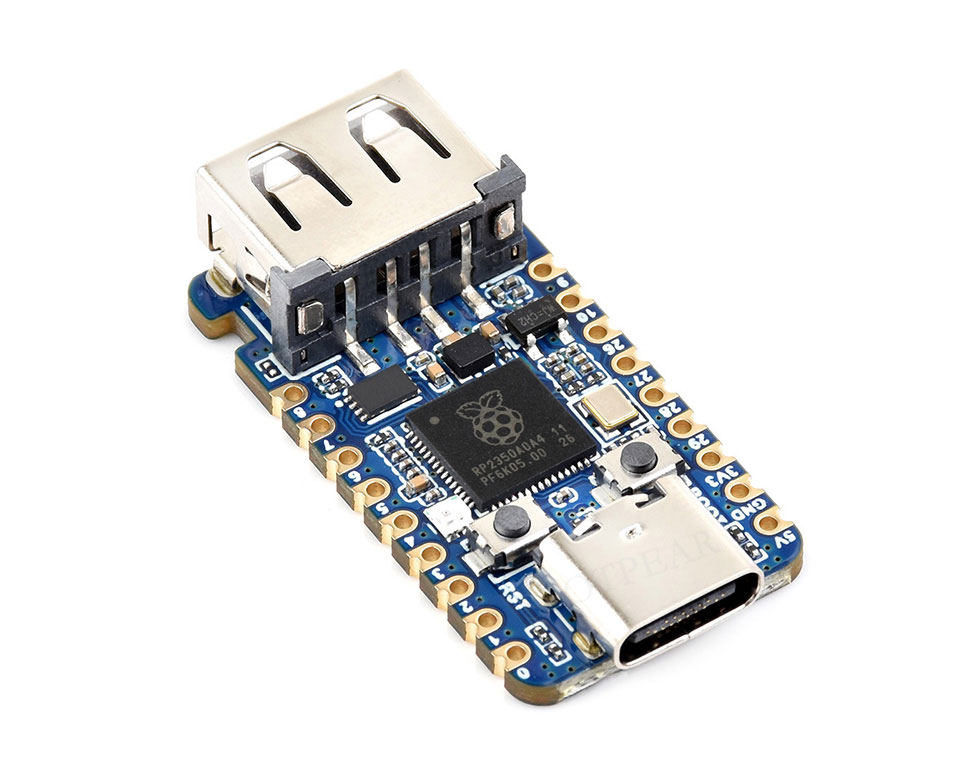

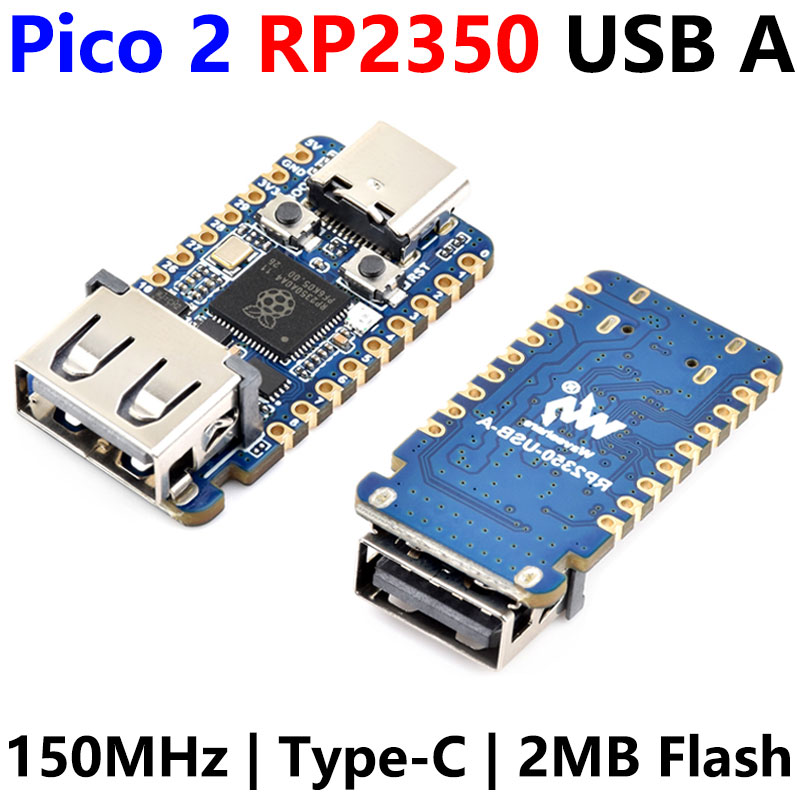

RP2350-USB-A 迷你开发板

基于树莓派 RP2350A，板载 USB 接口

采用半孔工艺，可以焊接在自定义的板子上

产品特性

• 采用了 Raspberry Pi 官方自主设计的 RP2350A 微控制器芯片
• 独特的双核、双架构，搭载了双核 ARM Cortex-M33 处理器和双核 Hazard 3 RISC-V 处理器，时钟运行频率高达 150MHz
• 内置 520KB 的 SRAM 和 2MB 的片上 Flash
• 采用 Type-C 接口，紧跟时代潮流，无需纠结正反插
• 邮票孔设计，可直接焊接集成到用户自主设计的底板上
• USB1.1 主机和设备支持
• 板载 1 个 USB 扩展口，兼容 USB2.0/1.1 传输
• 支持低功耗睡眠和休眠模式
• 可通过 USB 识别为大容量存储器进行拖放式下载
• RP2350A 的 15 个 GPIO 引脚引出
• 2 个 SPI、2 个 I2C、2 个 UART、4 个 12 位 ADC 以及 14 个可控 PWM 通道
• 精确的片上时钟和定时器
• 内置温度传感器
• 片上加速浮点库
• 12 个可编程 I/O (PIO) 状态机，用于自定义外设支持

支持 C/C++，Arduino

配套完善的 SDK、开源资料教程，方便上手，可快速嵌入到应用中

双核、双架构处理器

搭载了双核 ARM Cortex-M33 处理器和双核 Hazard 3 RISC-V 处理器
运行频率高达 150 MHz

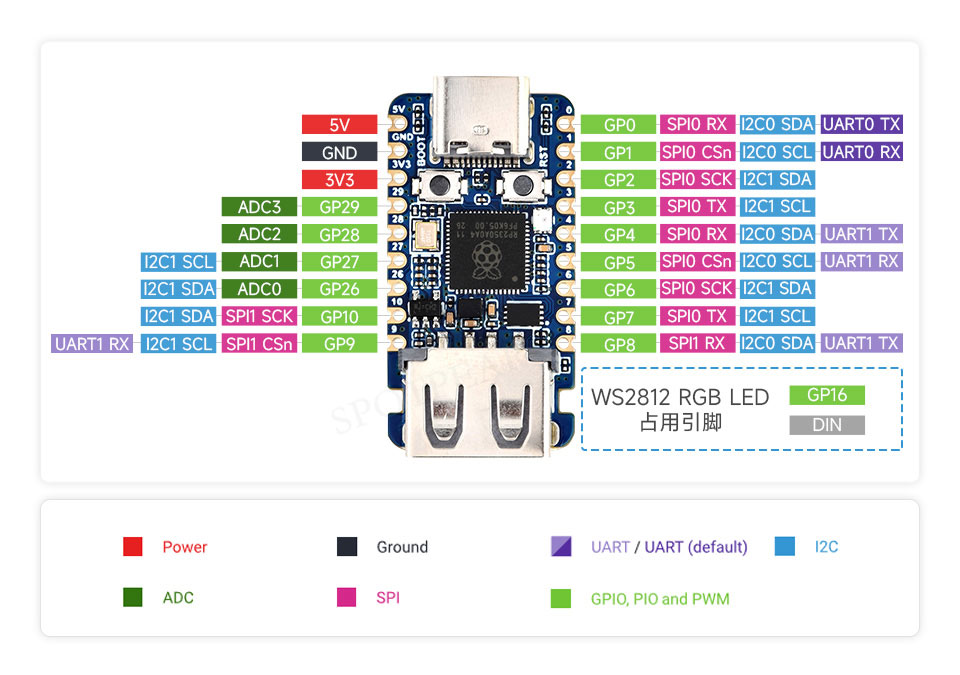

15 个多功能 GPIO 引脚

支持配置引脚功能，可方便灵活地开发和集成

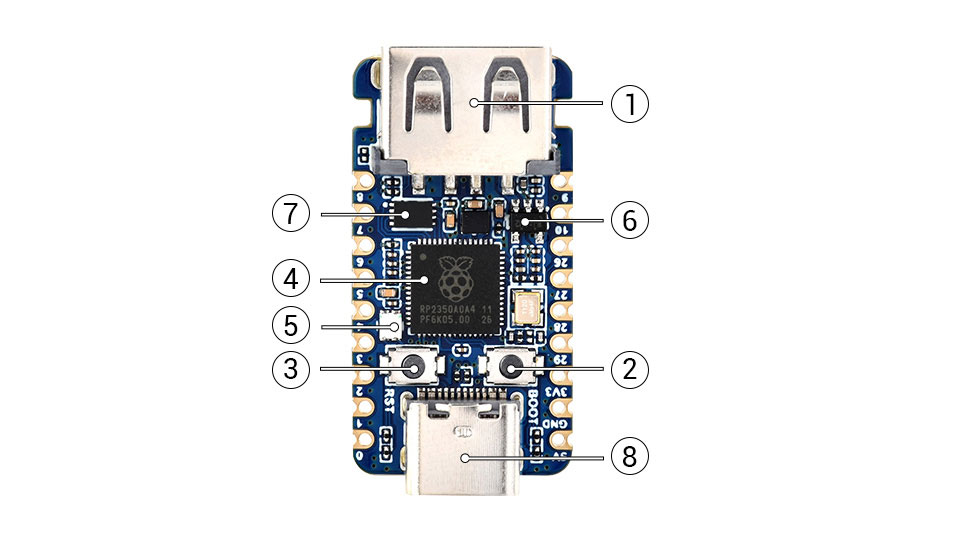

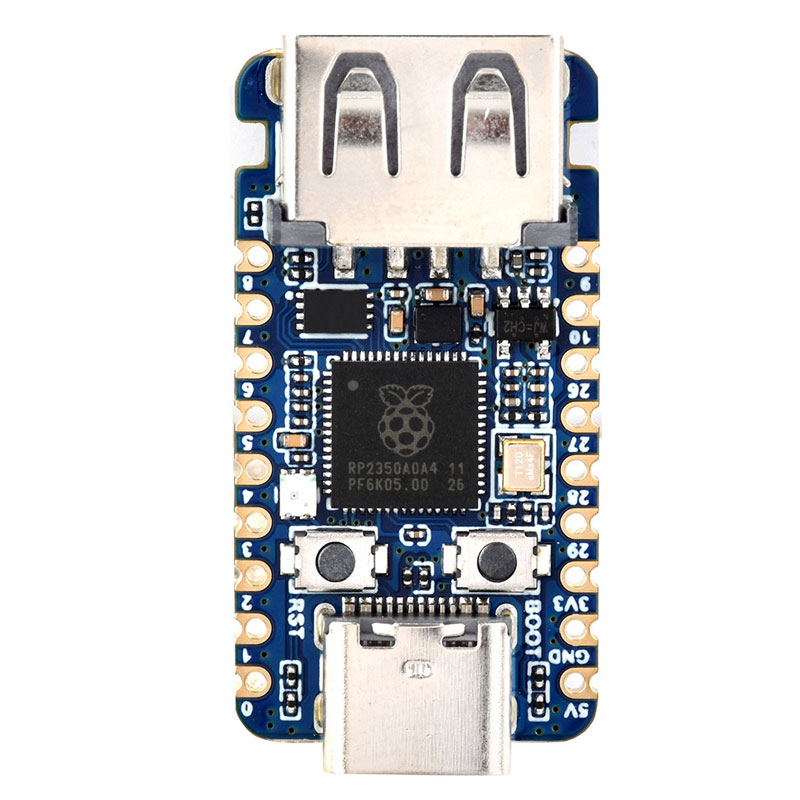

资源简介

1. USB 2.0 Type A 接口

   可通过 PIO 作为 USB 主机或者从机

2. BOOT 按键

   复位时按下，进入下载模式

3. RESET 复位按键

4. RP2350A

   双核、双架构处理器，150MHz 运行频率

5. WS2812

   炫酷 RGB LED

6. RT9013-33GB

   500mA 低压差、低噪声、超快 LDO

7. W25Q16JVUXIQ

   2MB NOR-Flash

8. USB Type-C 接口

   用于下载程序，且支持 USB1.1 主机和从设备

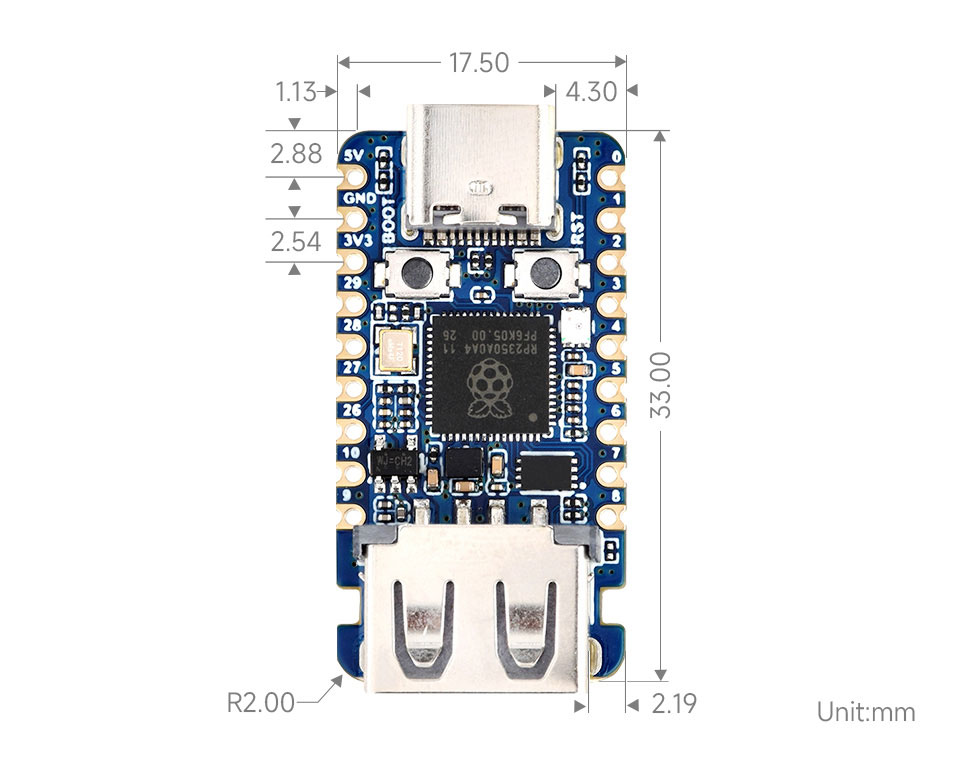

产品尺寸

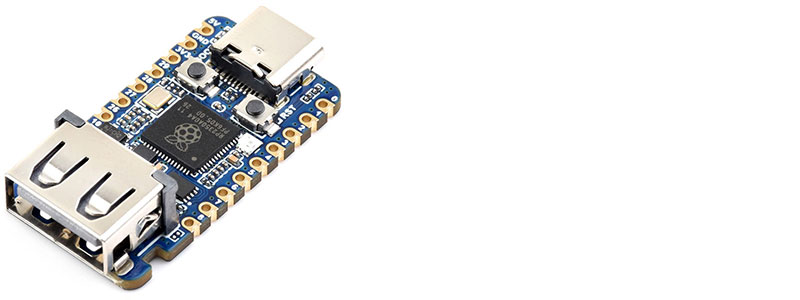

[] RP2350-USB-A（未焊接）

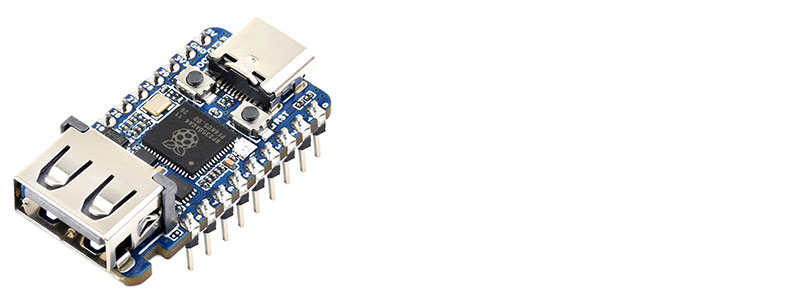

[] RP2350-USB-A-H（已焊接）
