说明

这是一款1.54寸电子墨水屏的NFC驱动模组，其分辨率为200×200，支持用户通过具有NFC功能的读卡器或手机，无线传输图片信息，并将信息通过电子墨水屏显示出来。

特点

• 无需背光，断电可长时间保持最后一屏的显示内容
• 自身不含有电池等供电源，适用于对电源有限制的应用环境
• 显示的内容可由用户通过智能手机随时自主定制、控制，方便灵活
• 适合作为设备标签，货架标签，信息储存等
• 配有具有较好的强度和韧性的ABS塑料外壳
• 提供配套安卓APP，帮助用户编辑管理墨水屏的显示内容
• 提供完善的配套资料手册
• 适用于手机钥匙挂饰，名片，装饰品等应用

参数

• 供电方式：NFC无线供电
• 分 辨 率：200x 200
• 点 距：0.135× 0.135
• 显示颜色：红、黑、白、黄
• 刷新时间：15s
• 可视角度：>170°
• 外形尺寸：47.84mm × 41.28mm
• 显示尺寸：27.00mm × 27.00mm

使用

为了方便使用，我们提供了手机APP。 使用前，请确保您的手机支持NFC功能，且NFC功能已经打开。本APP不支持于三星手机、谷歌手机和索尼手机 。设备的初始密码为12345678。

APP型号选择对应表格

安卓系统

程序下载

扫描下方二维码，下载应用程序APP并安装在手机，支持安卓Android4.0（Ice Cream Sandwich）以上版本。注意：不要用微信扫一扫，请使用浏览器的扫码功能

使用步骤

使用APP的步骤是：

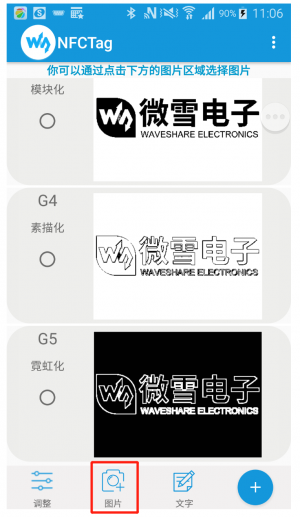

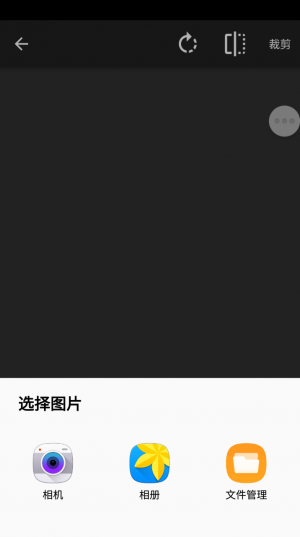

• 点击下发的图片按钮设置图片，（图片可以是你手机相册里面的图片，也可以是使用摄像机拍照，注意，这里需要相机权限）
•

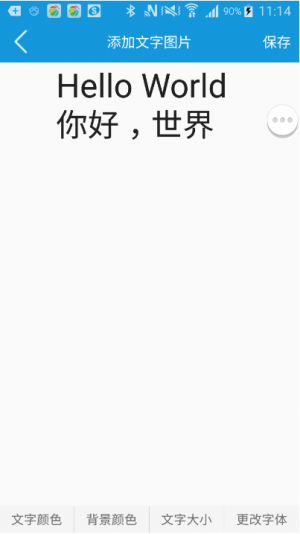

除了相机和拍照外，你还可以手动编辑文字图片

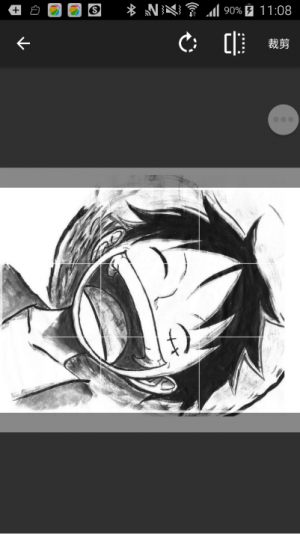

• 选择图片之后可以对图片进行裁剪，调整大小和旋转图像,为了更好的刷新效果，建议您预先根据墨水屏参数设置好图片的大小以及格式。
•

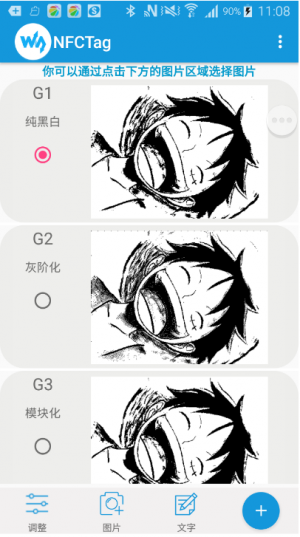

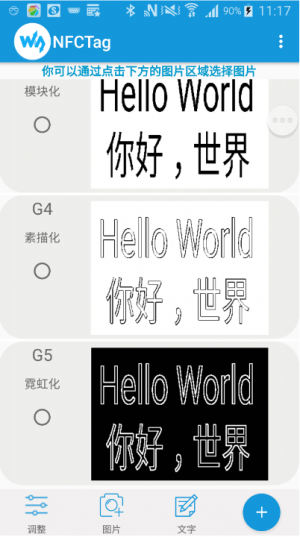

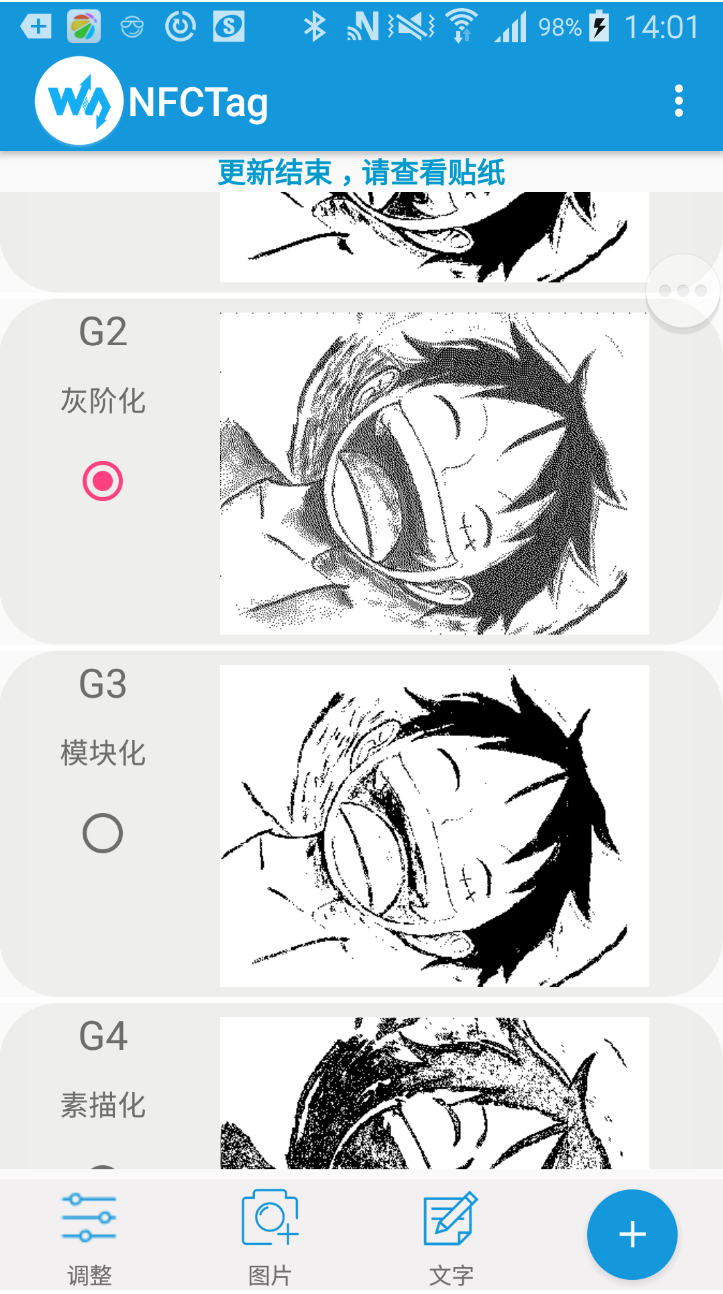

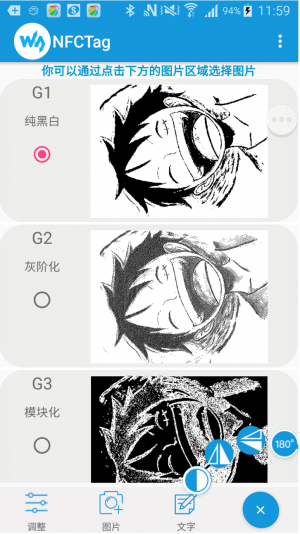

• 在主页面，你可以选择图像处理方式（纯黑白、灰阶化、模块化、素描化、霓虹化）

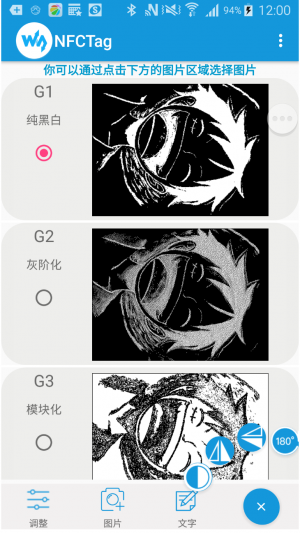

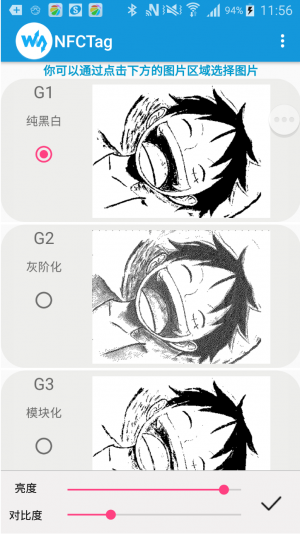

• 在主页面，还可以点击左下角的调整按钮调整图像的亮度和对比度。 点击右下角的加号图标可以对图片进行颜色取反，方向，图片上下或左右颠倒的设置
•

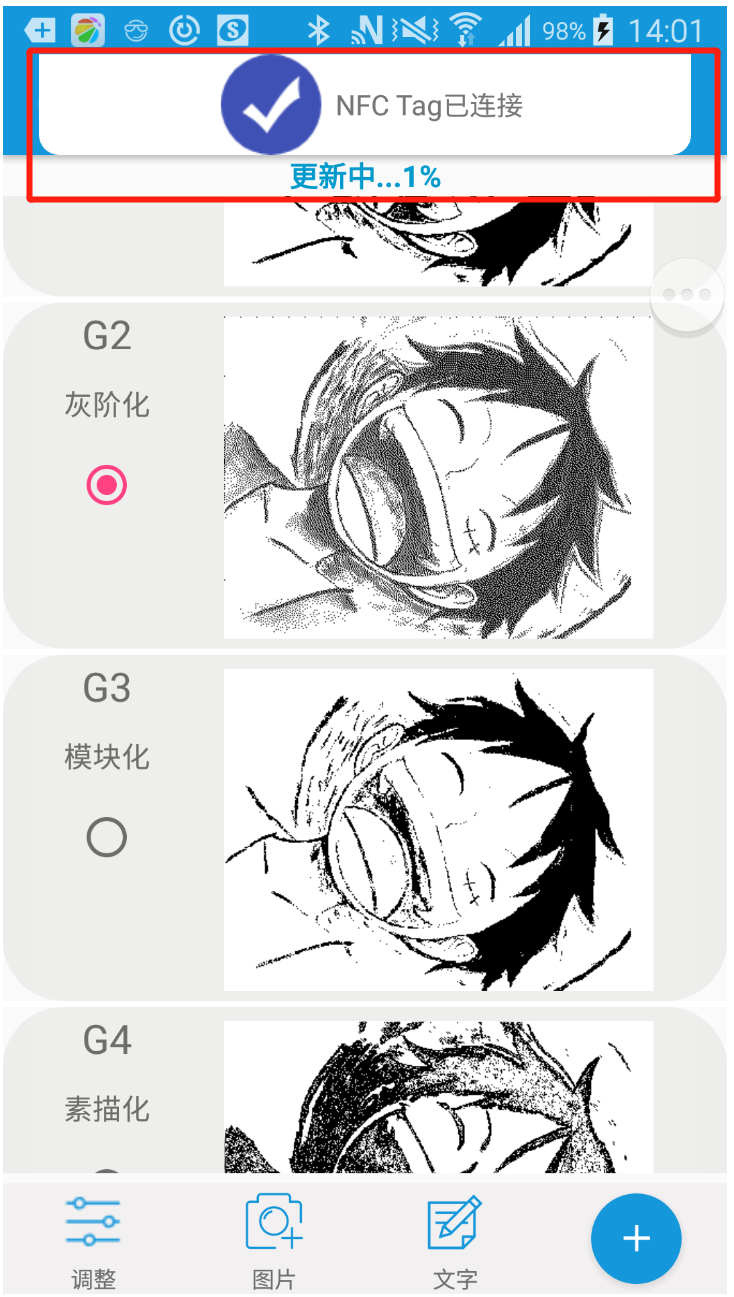

• 再设置好了之后，将手机的NFC天线区域贴近4.2inch NFC-Powered e-Paper背面的天线区域。APP会感应墨水屏并自动进行数据传输和刷新操作

【注意】使用前先确保手机NFC已经开启，在数据传输和刷新的过程中，请不要移动手机。

• 额外功能

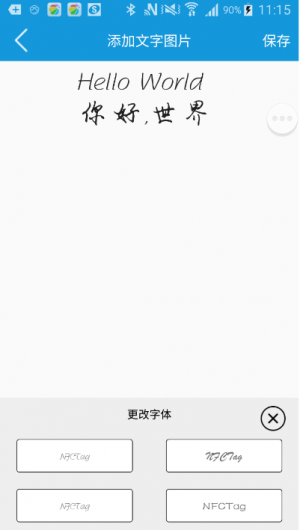

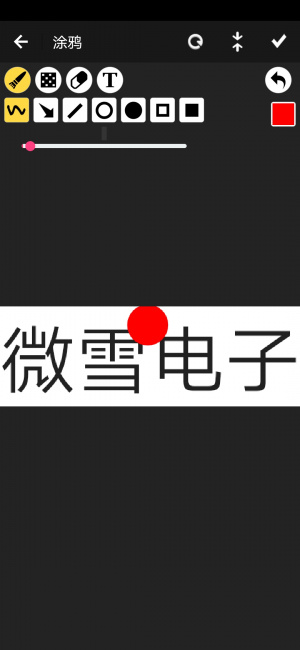

你还可以对图片进行涂鸦。点击右上角的...图标，选择相册，然后选择一张图片进入涂鸦模式。

IOS

程序下载

我们提供有支持IOS系统的APP， IOS用户可以到APP Store搜索NFC E-Tag安装使用

使用说明

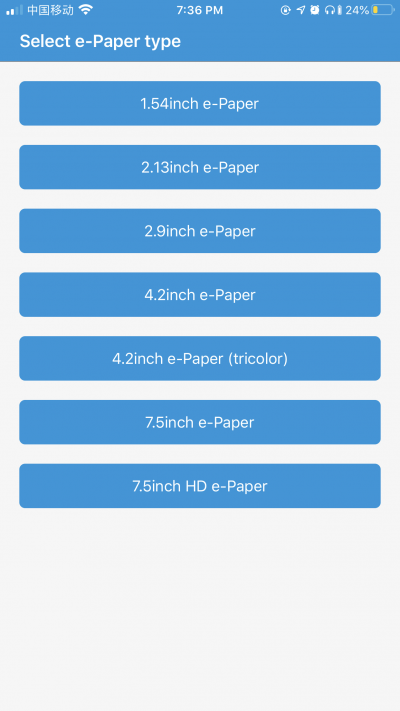

1. 打开APP，根据你要刷新的屏幕型号选择

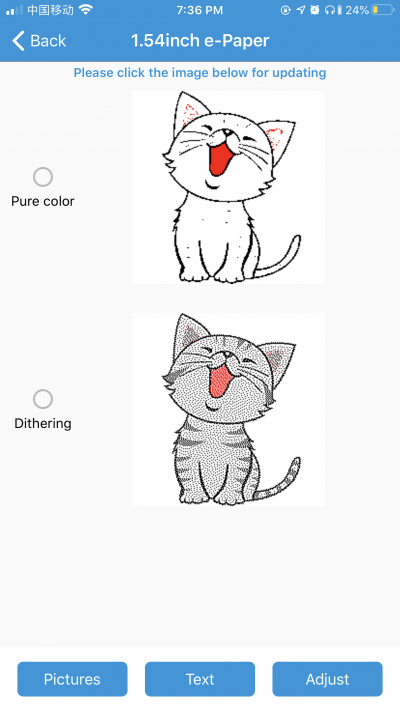

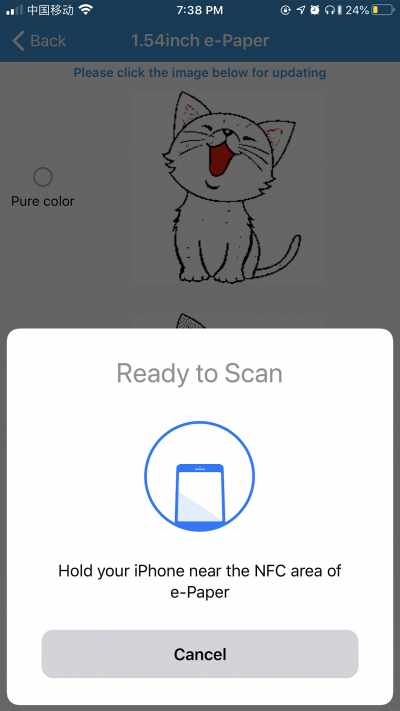

2. 点击图片，将手机的NFC区域位置贴近屏幕的NFC天线区域进行感应刷新

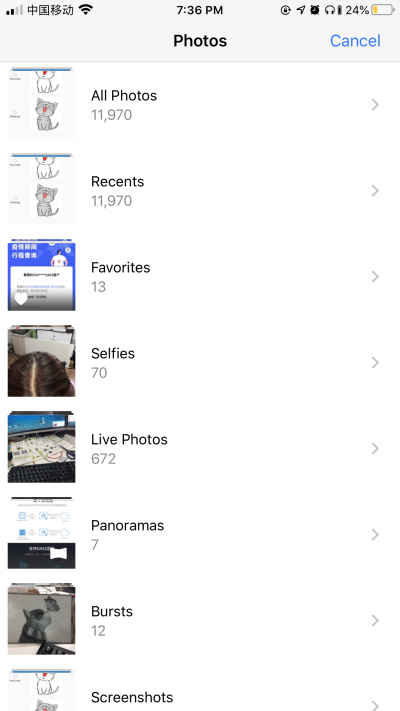

3. 你可以点击左下角的图片图标选择你要刷新的图片

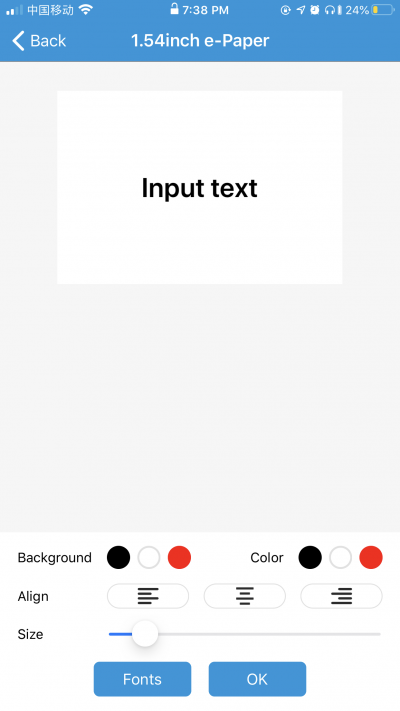

3. 点击下面中间的文字图标可以制作文字图像

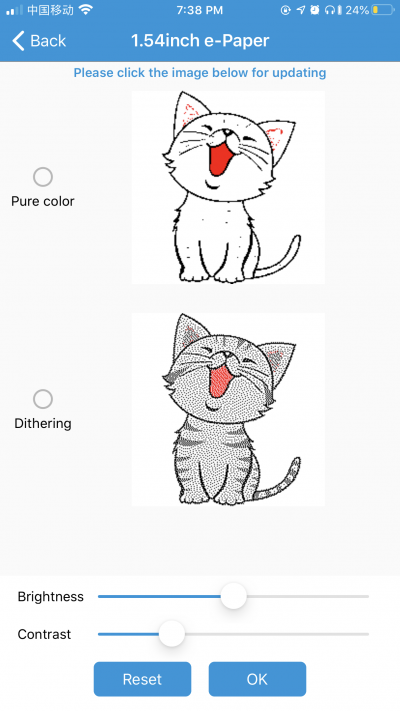

4. 点击右下角的调整图标，可以对图像的亮度和对比度进行调整

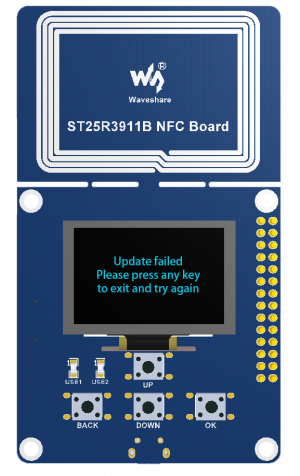

ST25R3911B NFC Board

程序下载

• 读写器出厂已经烧好程序了，如果你不是要自己修改程序的话，可以跳过程序下载直接测试
• ST25R3911 NFC Board （简称NFC Board）提供有SW下载接口，用户可以通过该接口连接下载器将程序下载至驱动板上。
• 待程序下载完成之后，用Micro USB 线连接读写器的Micro USB接口到PC。

刷图例程

• 用USB先连接读写器的USB口到电脑或者5V电源
• 将做好的单色位图放置于Micro SD卡。将Micro SD卡插入NFC Board的卡槽中
• 连接5V电源到NFC Board的USB接口

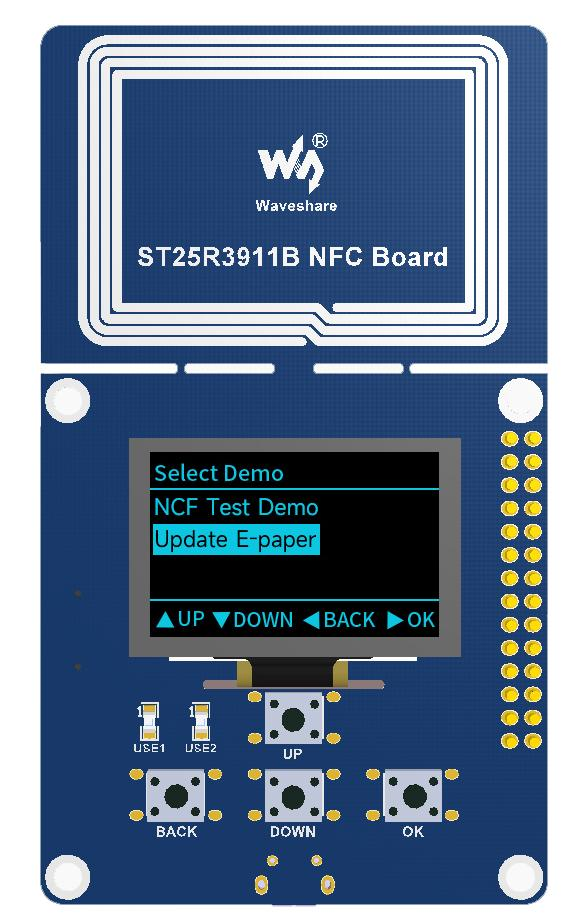

• 屏幕显示目录，通过按键选择墨水屏型号和对应的图片刷新即可

• 用按键移动选择Update e-Paper选项。
• 根据屏幕的型号选择要刷新的屏幕型号
• 选择使用对应图片传输方式

• TF卡读取图片 Update E-paper SD

• 选择图片(注意需要选择和屏幕分辨率一致的图片）
• 确定图片

• 串口传输图片 Update E-paper UART

• 通过串口发送BMP格式图片(注意需要选择和屏幕分辨率一致的图片）

• 将NFC Board的线圈放置于NFC-Powered e-Paper靠近中心位置
• 等待刷图成功

•


  选择程序


•


  选择屏幕型号


•


  选择获取图片方式(TF卡方式)


•


  选择图片(TF卡方式)


•


  确认选择(TF卡方式)


•


  从TF卡读取图片(TF卡方式)


•


  选择获取图片方式(串口方式)


•

  等待图片传输完成(串口方式)


•

  提示将读写器线圈贴到屏幕


•

  感应屏幕成功


•

  配置屏幕


•

  刷新中


•

  刷新成功，按键退出

• 如果提示刷新失败，请拿开读写器重新放置感应刷新
•

【注】由于NFC属于通信距离有限， 在刷新的时候为了提高成功率，请不要轻易移动设备。
