Finger-Vein-Scanner-Module-B 使用教程

产品说明

产品简介

这是一款基于 32 位 ARM Cortex-M4F 处理器的指静脉识别模组，主频高达 192MHz，支持浮点运算与 DSP 指令集，可高效运行生物识别算法。模组采用灯板分离式结构设计，便于嵌入各种终端设备，提升整机集成度。该模组接口兼容指纹识别行业标准协议，具备良好的平台适配性与扩展性，支持快速开发与部署。广泛应用于智能门锁、推拉式或隐藏式把手、小型智能储物柜以及门禁考勤系统等智能安防设备，帮助实现高精度、高可靠性的身份认证方案。

产品参数

SOC192MHZ 32位 ARM Cortex-M4F 微处理器
用户容量100 ID
识别速度< 1s
比对方式1:1 或 1:N
静脉模板数据单模板 ≤ 1K 字节
认假率（FAR）＜ 0.0001%（高安全等级时）
拒真率（FRR）0.01%（较高安全等级时）
通信接口USB：自适应 USB 免驱（Windows）
UART：3.3V TTL，默认波特率：57600bps
工作电压3.3V (±3%)
工作电流19.5mA
休眠电流≤ 5uA
产品尺寸39.98 × 34.92 × 8.29 (mm)
外壳材质ABS + PC
防火等级UL94-5VB
防水等级IP56（除端口和灯板部分）

接口说明

本模块提供了TTL（UART）和USB两种引脚。用户使用的时候，可以根据自己的使用情况选择不同排线进行连接

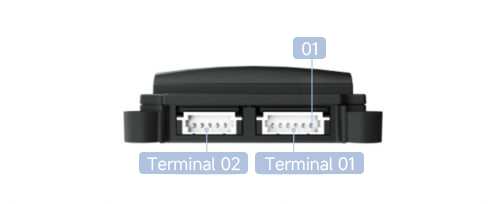

  • 端子1：UART 接口 （MX1.25 6PIN）

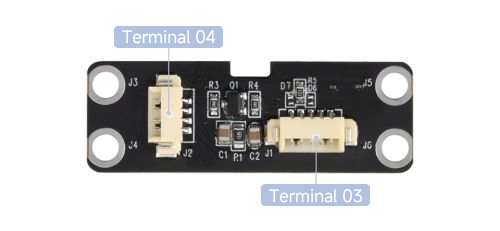

  • 端子2：灯板通信口，提供灯板供电和USB接口通信(MX1.25 5PIN)
  • 端子3：灯板通信口，获取灯板供电和USB接口通信(MX1.25 5PIN)
  • 端子4：USB通信口 (MX1.25 4PIN)
序号名称功能规格
01TCH-3.3V外部常态3.3V电源输入正极低功耗模式下使用
02WAKE-ON触摸信号唤醒输出高电平有效
03VCC-3.3V外部3.3V电源输入正极±3%
04TTL-RXD异步TTL串口接收3.3V电平
05TTL-TXD异步TTL串口发送3.3V电平
06VCC-GND外部3.3V主电源输入负极低功耗模式下使用



硬件使用说明

接线说明

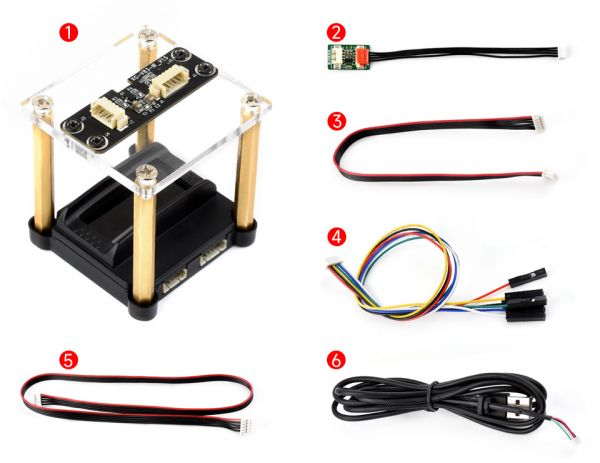

针对两种通信接口，我们提供了多种线材方便用户根据使用产品进行调整。


  1. 指静脉模块 + 灯板
  2. 3.3V转接板
  3. MX1.25 6PIN双头排线
  4. MX1.25 6PIN双排线
  5. MX1.25 5PIN双头排线
  6. USB线

UART接线

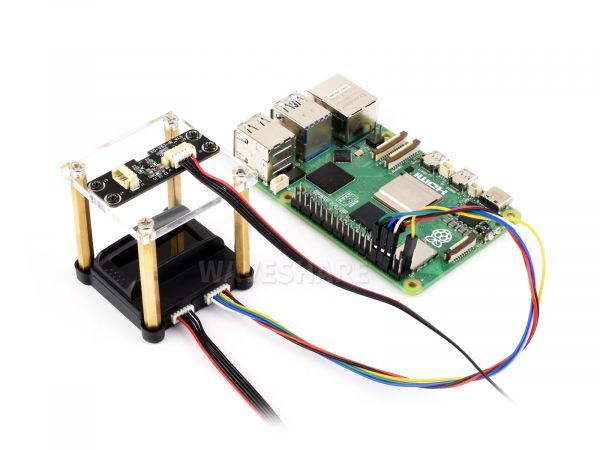

如果你需要用UART串口通信，可以使用MX1.25 9PIN排线连接模块到主板，通过对应前面的引脚定义表格，连接以下引脚， 这里以树莓派主板为例：

引脚序号Finger-Vein-Scanner主板（树莓派）
03VCC-3.3V3.3V供电引脚
04TTL-RXDUART_TXD
05TTL-TXDUART_RXD
06VCC-GNDGND

备注：如果用户自定义主板接口，也可以用提供的MX1.25 6PIN双头排线直接进行连接


USB 接线

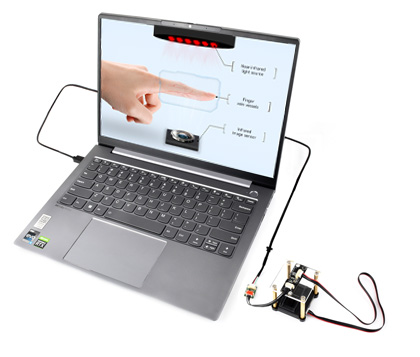

如果用户需要使用USB接口进行通信，可以使用配送的3.3V转接板和USB线进行连接，这里以连接到电脑主机为准。
将配送的MX1.25 4PIN （9转4）转接线接入模块，另一侧接入3.3V转接板，再使用USB线接入到电脑。
备注：模块的供电电压是3.3V，用户如果自行通过其他排线接线，注意要使用3.3V供电，否则无法正常使用设备。

指静脉模块手指放置说明

正确放置


错误放置


软件使用说明

上位机软件使用说明

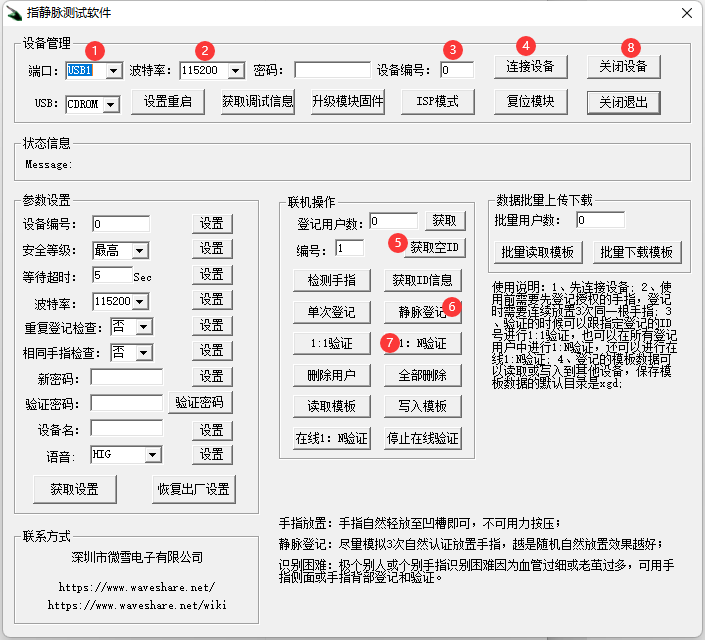

针对指静脉模块，我们提供了上位机软件方便用户测试使用。 用户可以从产品资料 部分下载测试软件，软件支持Windows系统。

  • 将设备按照硬件接线说明通过USB接入电脑
  • 打开测试软件
  • 正常情况，设备在接入后会自动识别
    1. 没有其他设备干扰的情况下，端口号默认为USB1
    2. 设备号默认为0
    3. 波特率保持115200默认
    4. 点击连接设备
    5. 点击“获取空ID”，软件自动填入可用的ID号
    6. 点击“静脉登记”，根据语音和信息提示，放置三次手指
    7. 静脉登记成功后，点击“1：N验证” 可以对手指做比对测试
    8. 测试完成后，点击“关闭设备” 可以关闭跟设备的连接通信

备注：更多软件功能，待更新



连接嵌入式主板使用说明

信息待更新。。。


产品资料

技术支持

周一-周五（9:30-6:30）周六（9:30-5:30）

手机：13434470212

邮箱：services04@spotpear.cn

QQ：202004841

价格：
￥84.72
型号：
Finger Vein Scanner Module (B)
制造商：
斑梨电子
SKU：
020505800000

指静脉模组 Cortex-M4F UART串口 国密二级加密和 EAL4+ 安全认证资质
