IMX563 12MP OIS USB Camera (A) 使用教程

产品参数

类型	参数
像素	1200 万
感光芯片	索尼 IMX563
接口类型	USB2.0 Type-C
摄像头规格	感光元件尺寸	1/2.55 英寸
	像素尺寸	1.4 × 1.4 μm
	快门方式	卷帘快门
	光圈 (F.No)	2.2
	焦距 (EFL)	2.17 mm
	视场角 (FOV)	122°(D) × 107.2°(H) × 90.1°(V)
	景深	10 cm ~ ∞
	畸变	< 5.6%
	对焦方式	自动对焦
	滤光片	内置 650 nm 滤光片
	防抖	OIS 光学防抖（防抖角度 ±3°，大于 25 dB）
	VCM 驱动 IC	对焦 DW9800V，OIS AKM7323
图像能力	支持格式	MJPEG
	分辨率	4032 × 3024（1200 万）
	帧率	120fps@Full resolution / 240fps@4K2K / 960fps@1080p
工作温度	-20°C ~ 70°C
模块尺寸	38.00 × 38.00 mm

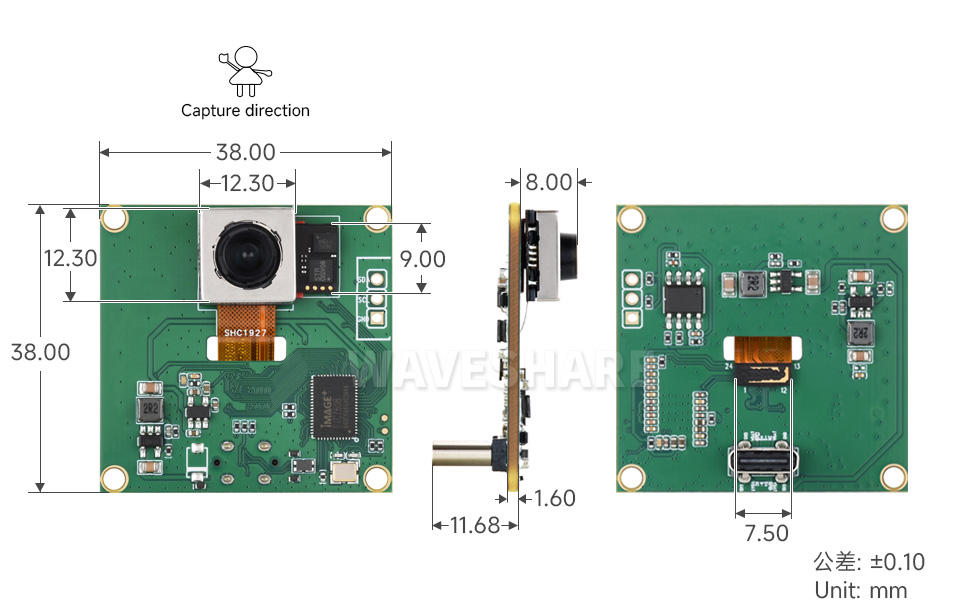

产品尺寸

Windows PC 使用说明

测试软件

目前一般的 Windows 10 系统会自带一个相机软件，直接打开 Windows 电脑自带的相机软件就可以进行测试。如果你使用的是 Windows 7 系统，或者系统中找不到相机软件，可以在资料文件下载安装我们提供的 AMCAP 测试软件

测试步骤

Windows 系统自带的相机软件

搜索“相机” 打开软件

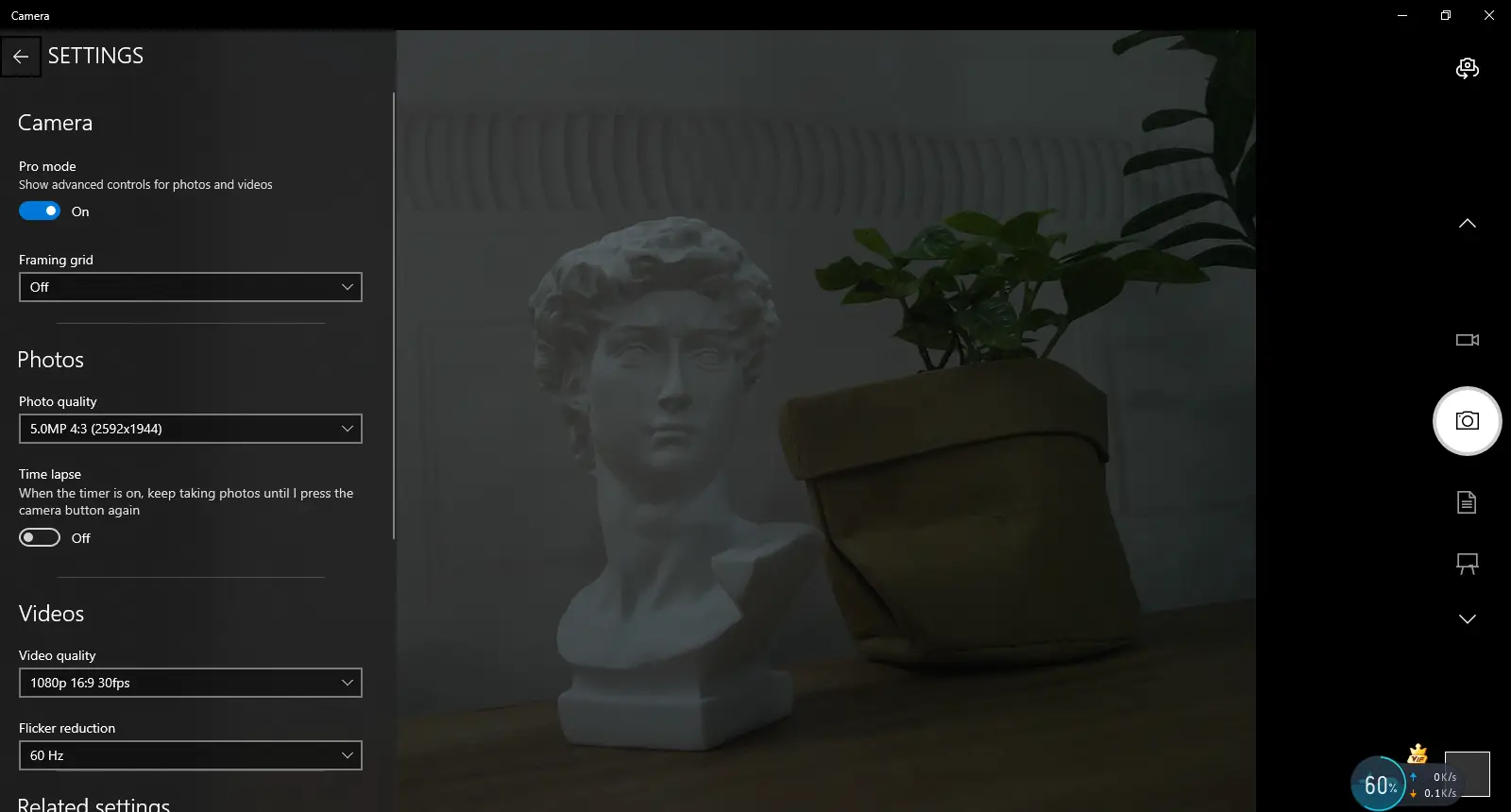

点击左上角齿轮图标，可以打开设置界面，可以设置拍摄图片或者视频的分辨率

Amcap 软件

下载安装 Amcap 软件

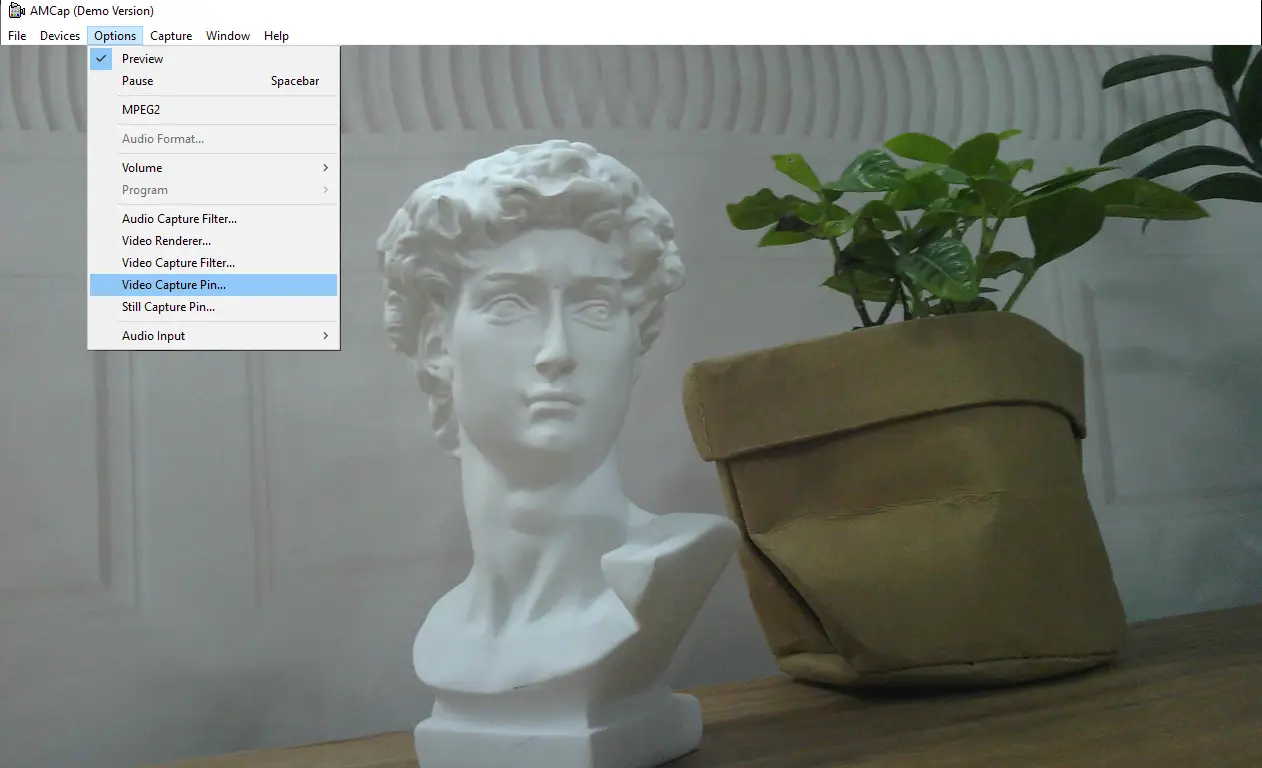

可以点击 Option 选项，选择 Video Capture Pin... 或者 Still Capture Pin... 对图像和视频的参数进行设置

Linux 嵌入式主板使用说明

软件环境

在树莓派、Jetson Nano、RDK 等 Linux 嵌入式主板上，部分系统默认支持 UVC 协议，可以配合 OpenCV 做图像预览测试。为了正常预览图像，请给主板连接屏幕。

测试步骤

打开终端，输入以下指令安装 OpenCV
```
sudo apt-get install python3-opencv
```

下载程序并测试

wget https://www.waveshare.net/w/upload/b/b1/Usb_camera_examples.zip
unzip Usb_camera_examples.zip
cd Usb_camera_examples
sudo python3 Usb_camera_examples.py
