ESP32-S3开发板T-HMI 2.8寸电阻触摸屏,程序烧写黑屏没显示

2023-12-07 14:23:28 提问

ESP32-S3开发板T-HMI 2.8寸电阻触摸屏,程序烧写黑屏没显示

下载的整个程序。能下载。但是黑屏


我来答
浏览 1024 次
已有9个回答
斑梨游客e1cd4
回答时间:
2023-12-07 14:31:55

1】将下载的程序包下的lib文件夹,复制到Arduino IDE 库路径的libraries文件夹下(重要)

这些复制到Arduino

首选项选择arduino文件夹

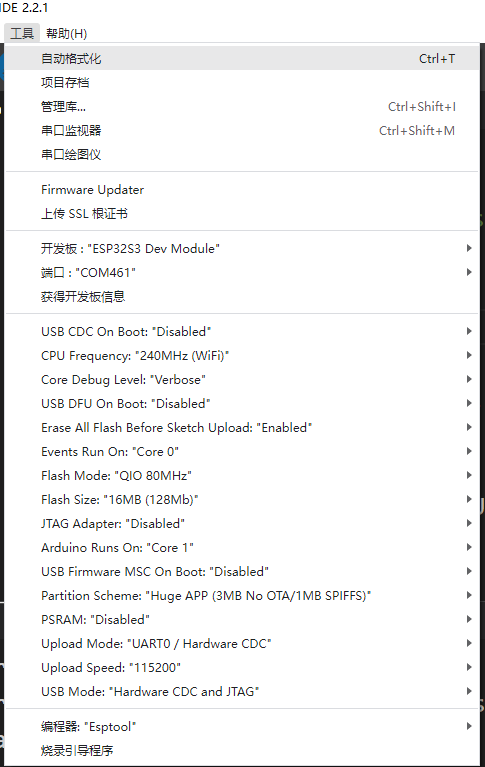

2】配置Arduino IDE 的相关参数(重要)



点赞1

举报

斑梨游客463aa
回答时间:
2023-12-09 10:14:55
烧录成功但黑屏, com13 反复发送:ELF file SHA256: 0fc790356841d2bf

Rebooting...
ESP-ROM:esp32s3-20210327
Build:Mar 27 2021
rst:0xc (RTC_SW_CPU_RST),boot:0x8 (SPI_FAST_FLASH_BOOT)
Saved PC:0x40377450
SPIWP:0xee
mode:DIO, clock div:1
load:0x3fce3808,len:0x44c
load:0x403c9700,len:0xbe4
load:0x403cc700,len:0x2a68
entry 0x403c98d4
E (136) psram: PSRAM ID read error: 0x00ffffff, PSRAM chip not found or not supported, or wrong PSRAM line mode
Hello T-HMI
Guru Meditation Error: Core  0 panic'ed (InstrFetchProhibited). Exception was unhandled.

Core  0 register dump:
PC      : 0x00000000  PS      : 0x00060031  A0      : 0x82026d84  A1      : 0x3fcb8ca0
A2      : 0x00000000  A3      : 0x3fcf4460  A4      : 0x00000020  A5      : 0x80000000
A6      : 0x00060021  A7      : 0x00000001  A8      : 0x82006617  A9      : 0x3fcb8c80
A10     : 0x00000000  A11     : 0x00000001  A12     : 0x00000000  A13     : 0x00000020
A14     : 0x02cb9580  A15     : 0x00ffffff  SAR     : 0x00000002  EXCCAUSE: 0x00000014
EXCVADDR: 0x00000000  LBEG    : 0x00000000  LEND    : 0x00000000  LCOUNT  : 0x00000000

Backtrace: 0xfffffffd:0x3fcb8ca0 0x42026d81:0x3fcb8cc0 0x403752c5:0x3fcb8ce0 0x403752ea:0x3fcb8d00 0x40378851:0x3fcb8d20 0x420196da:0x3fcf46a0 0x4037c181:0x3fcf46c0 0x4037c24f:0x3fcf46e0

ELF file SHA256: 0fc790356841d2bf


点赞0

举报

斑梨用户8
回答时间:
2023-12-09 10:15:31

多按几下复位按键试试,看看是不是复位失灵了

点赞0

举报

斑梨游客463aa
回答时间:
2023-12-09 10:16:20

COM13  提示 2 个错误:

E (136) psram: PSRAM ID read error: 0x00ffffff, PSRAM chip not found or not supported, or wrong PSRAM line mode
Hello T-HMI
Guru Meditation Error: Core  0 panic'ed (InstrFetchProhibited). Exception was unhandled.


点赞0

举报

斑梨用户8
回答时间:
2023-12-09 10:22:46

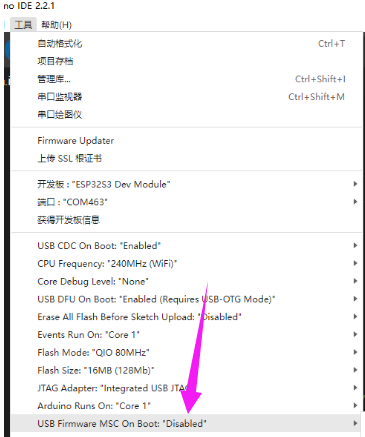

按照这样 重新烧录试一下

点赞0

举报

斑梨用户8
回答时间:
2023-12-09 10:28:25

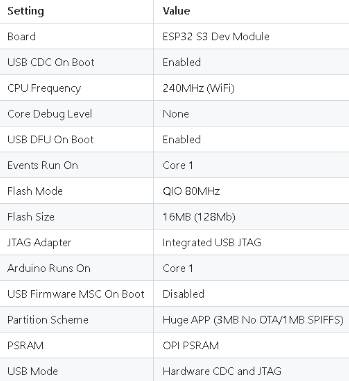

需要按照如下要求配置arduino,否则不能正常显示

点赞0

举报

斑梨游客463aa
回答时间:
2023-12-09 10:50:48

按照以上配置之后。 剩下 1 个 error:

Guru Meditation Error: Core  0 panic'ed (InstrFetchProhibited). Exception was unhandled.
Core  0 register dump:
PC      : 0x00000000  PS      : 0x00060031  A0      : 0x82026cb8  A1      : 0x3fcb9310
A2      : 0x00000000  A3      : 0x00ffffff  A4      : 0x6001f000  A5      : 0x00000001
A6      : 0x3fcbc2d4  A7      : 0x00000000  A8      : 0x8200660f  A9      : 0x3fcb92f0
A10     : 0x00000001  A11     : 0x00000001  A12     : 0x8037de0d  A13     : 0x3fcf4600
A14     : 0x00060d23  A15     : 0x00000000  SAR     : 0x00000002  EXCCAUSE: 0x00000014
EXCVADDR: 0x00000000  LBEG    : 0x00000000  LEND    : 0x00000000  LCOUNT  : 0x00000000


点赞0

举报

斑梨用户8
回答时间:
2023-12-09 11:15:31

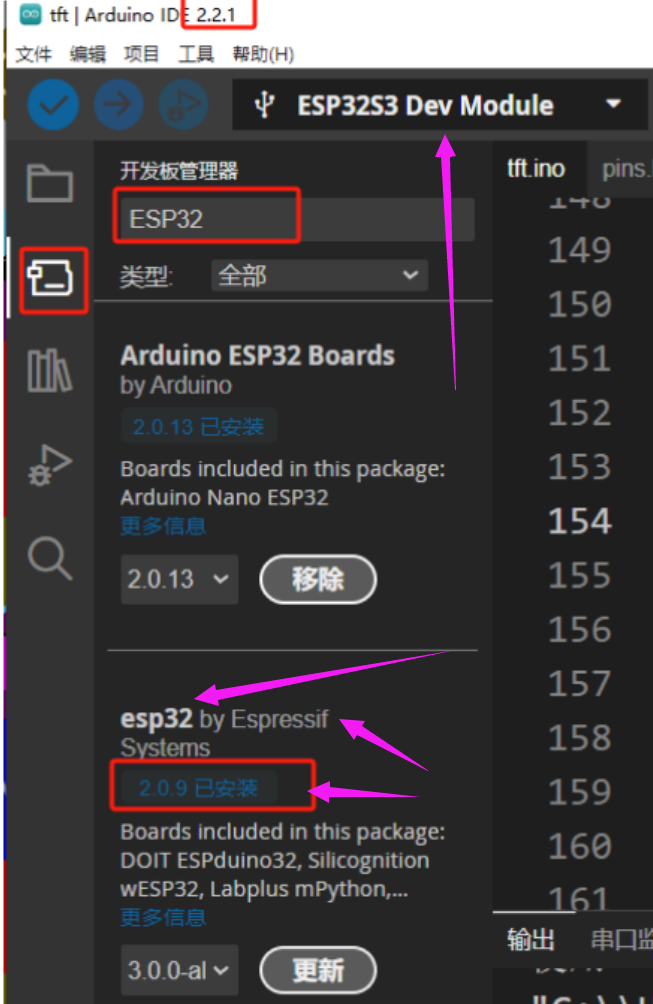

1】确保板子型号选择正确

2】确保库选择正确

点赞0

举报

斑梨游客463aa
回答时间:
2023-12-09 13:27:37

问题已解决

1】将下载的程序包下的lib文件夹,复制到Arduino IDE 库路径的libraries文件夹下

这一步没有操作导致的不显示

点赞0

举报
