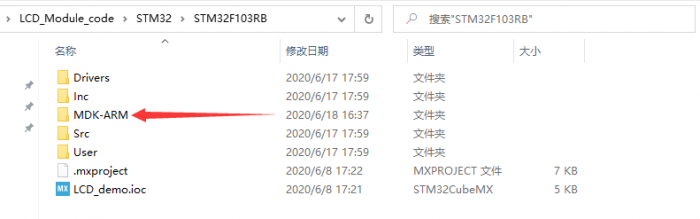

例程是基于HAL库进行开发的。 下载程序，找到STM32程序文件目录，打开STM32\STM32F103RBT6\MDK-ARM目录下的LCD_demo.uvprojx，即可看到程序。

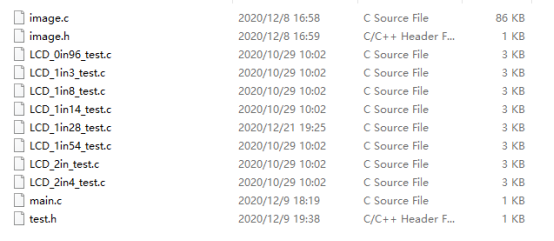

打开main.c，可以看到所有的测试程序，把对应的屏幕的测试程序前面的注释去掉，重新编译下载即可。

程序说明

底层硬件接口

• 数据类型：

#define UBYTE   uint8_t
#define UWORD   uint16_t
#define UDOUBLE uint32_t

• 模块初始化与退出的处理：

void DEV_Module_Init(void);
void DEV_Module_Exit(void);
注意：
1.这里是处理使用液晶屏前与使用完之后一些GPIO的处理；
2.DEV_Module_Exit函数使用后，会关闭LCD显示屏；

• GPIO读写：

void 	DEV_Digital_Write(UWORD Pin, UBYTE Value);
UBYTE 	DEV_Digital_Read(UWORD Pin);

• SPI写数据

void    DEV_SPI_WRITE(UBYTE _dat);

上层应用

对于屏幕而言，如果需要进行画图、显示中英文字符、显示图片等怎么办，这些都是上层应用做的。这有很多小伙伴有问到一些图形的处理，我们这里提供了一些基本的功能 在如下的目录中可以找到GUI，在目录：STM32\STM32F103RB\User\GUI_DEV\GUI_Paint.c(.h)
注：因为STM32和arduino内部RAM大小的原因，GUI都采用直接写入LCD的RAM中。

在如下目录下是GUI依赖的字符字体，在目录：STM32\STM32F103RB\User\Fonts

• 新建图像属性:新建一个图像属性，这个属性包括图像缓存的名称、宽度、高度、翻转角度、颜色

void Paint_NewImage(UWORD Width, UWORD Height, UWORD Rotate, UWORD Color);
参数：
 	Width : 图像缓存的宽度；
 	Height: 图像缓存的高度；
 	Rotate：图像的翻转的角度
 	Color ：图像的初始颜色；

• 设置清屏函数，通常直接调用LCD的clear函数；

void Paint_SetClearFuntion(void (*Clear)(UWORD));
参数：
 	Clear : 指向清屏函数的指针，用于快速将屏幕清空变成某颜色；

• 设置画像素点函数，通常直接调用LCD的DrawPaint函数；

void Paint_SetDisplayFuntion(void (*Display)(UWORD,UWORD,UWORD));
参数：
 	Display: 指向画像素点函数的指针，用于向LCD内部RAM指定位置写入数据；

• 选择图像缓存:选择图像缓存，选择的目的是你可以创建多个图像属性，图像缓存可以存在多个，你可以选择你所创建的每一张图像

void Paint_SelectImage(UBYTE *image)
参数：
 	image: 图像缓存的名称，实际上是一个指向图像缓存首地址的指针；

• 图像旋转:设置选择好的图像的旋转角度，最好使用在Paint_SelectImage()后，可以选择旋转0、90、180、270

void Paint_SetRotate(UWORD Rotate)
参数：
 	Rotate: 图像选择角度，可以选择ROTATE_0、ROTATE_90、ROTATE_180、ROTATE_270分别对应0、90、180、270度

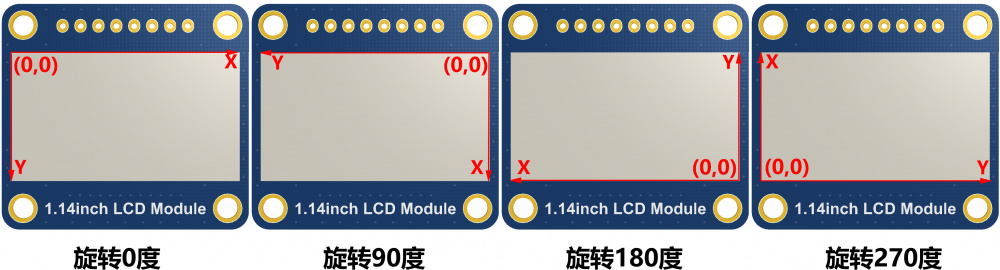

【说明】不同选择角度下，坐标对应起始像素点不同，这里以1.14为例，四张图，按顺序为0°， 90°， 180°， 270°。仅做为参考

• 图像镜像翻转:设置选择好的图像的镜像翻转，可以选择不镜像、关于水平镜像、关于垂直镜像、关于图像中心镜像。

void Paint_SetMirroring(UBYTE mirror)
参数：
 	mirror: 图像的镜像方式，可以选择MIRROR_NONE、MIRROR_HORIZONTAL、MIRROR_VERTICAL、MIRROR_ORIGIN分别对应不镜像、关于水平镜像、关于垂直镜像、关于图像中心镜像

• 设置点在缓存中显示位置和颜色：这里是GUI最核心的一个函数、处理点在缓存中显示位置和颜色；

void Paint_SetPixel(UWORD Xpoint, UWORD Ypoint, UWORD Color)
参数：
 	Xpoint: 点在图像缓存中X位置
 	Ypoint: 点在图像缓存中Y位置
 	Color : 点显示的颜色

• 图像缓存填充颜色:把图像缓存填充为某颜色，一般作为屏幕刷白的作用

void Paint_Clear(UWORD Color)
参数：
 	Color: 填充的颜色

• 图像缓存部分窗口填充颜色：把图像缓存的某部分窗口填充为某颜色，一般作为窗口刷白的作用，常用于时间的显示，刷白上一秒

void Paint_ClearWindows(UWORD Xstart, UWORD Ystart, UWORD Xend, UWORD Yend, UWORD Color)
参数：
 	Xstart: 窗口的X起点坐标
 	Ystart: 窗口的Y起点坐标
 	Xend: 窗口的X终点坐标
 	Yend: 窗口的Y终点坐标
 	Color: 填充的颜色

• 画点:在图像缓存中，在（Xpoint, Ypoint）上画点，可以选择颜色，点的大小，点的风格

void Paint_DrawPoint(UWORD Xpoint, UWORD Ypoint, UWORD Color, DOT_PIXEL Dot_Pixel, DOT_STYLE Dot_Style)
参数：
 	Xpoint: 点的X坐标
 	Ypoint: 点的Y坐标
 	Color: 填充的颜色
 	Dot_Pixel: 点的大小，提供默认的8种大小点
 	 	 typedef enum {
 	 	 	 DOT_PIXEL_1X1  = 1,	// 1 x 1
 	 	 	 DOT_PIXEL_2X2  , 		// 2 X 2
 	 	 	 DOT_PIXEL_3X3  , 	 	// 3 X 3
 	 	 	 DOT_PIXEL_4X4  , 	 	// 4 X 4
 	 	 	 DOT_PIXEL_5X5  , 		// 5 X 5
 	 	 	 DOT_PIXEL_6X6  , 		// 6 X 6
 	 	 	 DOT_PIXEL_7X7  , 		// 7 X 7
 	 	 	 DOT_PIXEL_8X8  , 		// 8 X 8
 	 	} DOT_PIXEL;
 	Dot_Style: 点的风格,大小扩充方式是以点为中心扩大还是以点为左下角往右上扩大
 	 	typedef enum {
 	 	   DOT_FILL_AROUND  = 1,
 	 	   DOT_FILL_RIGHTUP,
 	 	} DOT_STYLE;

• 画线：在图像缓存中，从 (Xstart, Ystart) 到 (Xend, Yend) 画线，可以选择颜色，线的宽度，线的风格

void Paint_DrawLine(UWORD Xstart, UWORD Ystart, UWORD Xend, UWORD Yend, UWORD Color, LINE_STYLE Line_Style , LINE_STYLE Line_Style)
参数：
 	Xstart: 线的X起点坐标
 	Ystart: 线的Y起点坐标
 	Xend: 线的X终点坐标
 	Yend: 线的Y终点坐标
 	Color: 填充的颜色
 	Line_width: 线的宽度，提供默认的8种宽度
 	 	typedef enum {
 	 	 	 DOT_PIXEL_1X1  = 1,	// 1 x 1
 	 	 	 DOT_PIXEL_2X2  , 		// 2 X 2
 	 	 	 DOT_PIXEL_3X3  ,		// 3 X 3
 	 	 	 DOT_PIXEL_4X4  ,		// 4 X 4
 	 	 	 DOT_PIXEL_5X5  , 		// 5 X 5
 	 	 	 DOT_PIXEL_6X6  , 		// 6 X 6
 	 	 	 DOT_PIXEL_7X7  , 		// 7 X 7
 	 	 	 DOT_PIXEL_8X8  , 		// 8 X 8
 	 	} DOT_PIXEL;
 	 Line_Style: 线的风格,选择线是以直线连接还是以虚线的方式连接
 	 	typedef enum {
 	 	 	 LINE_STYLE_SOLID = 0,
 	 	 	 LINE_STYLE_DOTTED,
 	 	} LINE_STYLE;

• 画矩形:在图像缓存中，从 (Xstart, Ystart) 到 (Xend, Yend) 画一个矩形，可以选择颜色，线的宽度，是否填充矩形内部

void Paint_DrawRectangle(UWORD Xstart, UWORD Ystart, UWORD Xend, UWORD Yend, UWORD Color, DOT_PIXEL Line_width, DRAW_FILL Draw_Fill)
参数：
 	Xstart: 矩形的X起点坐标
 	Ystart: 矩形的Y起点坐标
 	Xend: 矩形的X终点坐标
 	Yend: 矩形的Y终点坐标
 	Color: 填充的颜色
 	Line_width: 矩形四边的宽度，提供默认的8种宽度
 	 	typedef enum {
 	 	 	 DOT_PIXEL_1X1  = 1,	// 1 x 1
 	 	 	 DOT_PIXEL_2X2  , 		// 2 X 2
 	 	 	 DOT_PIXEL_3X3  ,		// 3 X 3
 	 	 	 DOT_PIXEL_4X4  ,		// 4 X 4
 	 	 	 DOT_PIXEL_5X5  , 		// 5 X 5
 	 	 	 DOT_PIXEL_6X6  , 		// 6 X 6
 	 	 	 DOT_PIXEL_7X7  , 		// 7 X 7
 	 	 	 DOT_PIXEL_8X8  , 		// 8 X 8
 	 	} DOT_PIXEL;
 	Draw_Fill: 填充,是否填充矩形的内部
 	 	typedef enum {
 	 	 	 DRAW_FILL_EMPTY = 0,
 	 	 	 DRAW_FILL_FULL,
 	 	} DRAW_FILL;

• 画圆:在图像缓存中，以 (X_Center Y_Center) 为圆心，画一个半径为Radius的圆，可以选择颜色，线的宽度，是否填充圆内部

void Paint_DrawCircle(UWORD X_Center, UWORD Y_Center, UWORD Radius, UWORD Color, DOT_PIXEL Line_width, DRAW_FILL Draw_Fill)
参数：
 	X_Center: 圆心的X坐标
 	Y_Center: 圆心的Y坐标
 	Radius：圆的半径
 	Color: 填充的颜色
 	Line_width: 圆弧的宽度，提供默认的8种宽度
 	 	typedef enum {
 	 	 	 DOT_PIXEL_1X1  = 1,	// 1 x 1
 	 	 	 DOT_PIXEL_2X2  , 		// 2 X 2
 	 	 	 DOT_PIXEL_3X3  ,		// 3 X 3
 	 	 	 DOT_PIXEL_4X4  ,		// 4 X 4
 	 	 	 DOT_PIXEL_5X5  , 		// 5 X 5
 	 	 	 DOT_PIXEL_6X6  , 		// 6 X 6
 	 	 	 DOT_PIXEL_7X7  , 		// 7 X 7
 	 	 	 DOT_PIXEL_8X8  , 		// 8 X 8
 	 	} DOT_PIXEL;
 	Draw_Fill: 填充,是否填充圆的内部
 	 	typedef enum {
 	 	 	 DRAW_FILL_EMPTY = 0,
 	 	 	 DRAW_FILL_FULL,
 	 	} DRAW_FILL;

• 写Ascii字符:在图像缓存中，在 (Xstart Ystart) 为左顶点，写一个Ascii字符，可以选择Ascii码可视字符字库、字体前景色、字体背景色

void Paint_DrawChar(UWORD Xstart, UWORD Ystart, const char Ascii_Char, sFONT* Font, UWORD Color_Foreground, UWORD Color_Background)
参数：
 	Xstart: 字符的左顶点X坐标
 	Ystart: 字体的左顶点Y坐标
 	Ascii_Char：Ascii字符
 	Font: Ascii码可视字符字库，在Fonts文件夹中提供了以下字体：
 	 	font8：5*8的字体
 	 	font12：7*12的字体
 	 	font16：11*16的字体
 	 	font20：14*20的字体
 	 	font24：17*24的字体
 	Color_Foreground: 字体颜色
 	Color_Background: 背景颜色

• 写英文字符串:在图像缓存中，在 (Xstart Ystart) 为左顶点，写一串英文字符，可以选择Ascii码可视字符字库、字体前景色、字体背景色

void Paint_DrawString_EN(UWORD Xstart, UWORD Ystart, const char * pString, sFONT* Font, UWORD Color_Foreground, UWORD Color_Background)
参数：
 	Xstart: 字符的左顶点X坐标
 	Ystart: 字体的左顶点Y坐标
 	pString：字符串，字符串是一个指针
 	Font: Ascii码可视字符字库，在Fonts文件夹中提供了以下字体：
 	 	font8：5*8的字体
 	 	font12：7*12的字体
 	 	font16：11*16的字体
 	 	font20：14*20的字体
 	 	font24：17*24的字体
 	Color_Foreground: 字体颜色
 	Color_Background: 背景颜色

• 写中文字符串：在图像缓存中，在 (Xstart Ystart) 为左顶点，写一串中文字符，可以选择GB2312编码字符字库、字体前景色、字体背景色；

void Paint_DrawString_CN(UWORD Xstart, UWORD Ystart, const char * pString, cFONT* font, UWORD Color_Foreground, UWORD Color_Background)
参数：
 	Xstart: 字符的左顶点X坐标
 	Ystart: 字体的左顶点Y坐标
 	pString：字符串，字符串是一个指针
 	Font: GB2312编码字符字库，在Fonts文件夹中提供了以下字体：
 	 	font12CN：ascii字符字体11*21，中文字体16*21
 	 	font24CN：ascii字符字体24*41，中文字体32*41
 	Color_Foreground: 字体颜色
 	Color_Background: 背景颜色

• 写数字:在图像缓存中，在 (Xstart Ystart) 为左顶点，写一串数字，可以选择Ascii码可视字符字库、字体前景色、字体背景色

void Paint_DrawNum(UWORD Xpoint, UWORD Ypoint, int32_t Nummber, sFONT* Font, UWORD Color_Foreground, UWORD Color_Background)
参数：
 	Xstart: 字符的左顶点X坐标
 	Ystart: 字体的左顶点Y坐标
 	Nummber：显示的数字，这里使用的是32位长的int型保存，可以最大显示到2147483647
 	Font: Ascii码可视字符字库，在Fonts文件夹中提供了以下字体：
 	 	font8：5*8的字体
 	 	font12：7*12的字体
 	 	font16：11*16的字体
 	 	font20：14*20的字体
 	 	font24：17*24的字体
 	Color_Foreground: 字体颜色
 	Color_Background: 背景颜色

• 写带小数的数字:在图像缓存中，在 (Xstart Ystart) 为左顶点，写一串数字可以带小数的数字，可以选择Ascii码可视字符字库、字体前景色、字体背景色

void Paint_DrawFloatNum(UWORD Xpoint, UWORD Ypoint, double Nummber,  UBYTE Decimal_Point,	sFONT* Font,    UWORD Color_Foreground, UWORD  Color_Background);
参数：
 	Xstart: 字符的左顶点X坐标
 	Ystart: 字体的左顶点Y坐标
 	Nummber：显示的数字，这里使用的是double型保存，足够普通需求
        Decimal_Point：显示小数点后几位数字
 	Font: Ascii码可视字符字库，在Fonts文件夹中提供了以下字体：
 	 	font8：5*8的字体
 	 	font12：7*12的字体
 	 	font16：11*16的字体
 	 	font20：14*20的字体
 	 	font24：17*24的字体
 	Color_Foreground: 字体颜色
 	Color_Background: 背景颜色

• 显示时间:在图像缓存中，在 (Xstart Ystart) 为左顶点，显示一段时间，可以选择Ascii码可视字符字库、字体前景色、字体背景色；

void Paint_DrawTime(UWORD Xstart, UWORD Ystart, PAINT_TIME *pTime, sFONT* Font, UWORD Color_Background, UWORD Color_Foreground)
参数：
 	Xstart: 字符的左顶点X坐标
 	Ystart: 字体的左顶点Y坐标
 	pTime：显示的时间，这里定义好了一个时间的结构体，只要把时分秒各位数传给参数；
 	Font: Ascii码可视字符字库，在Fonts文件夹中提供了以下字体：
 	 	font8：5*8的字体
 	 	font12：7*12的字体
 	 	font16：11*16的字体
 	 	font20：14*20的字体
 	 	font24：17*24的字体
 	Color_Foreground: 字体颜色
 	Color_Background: 背景颜色

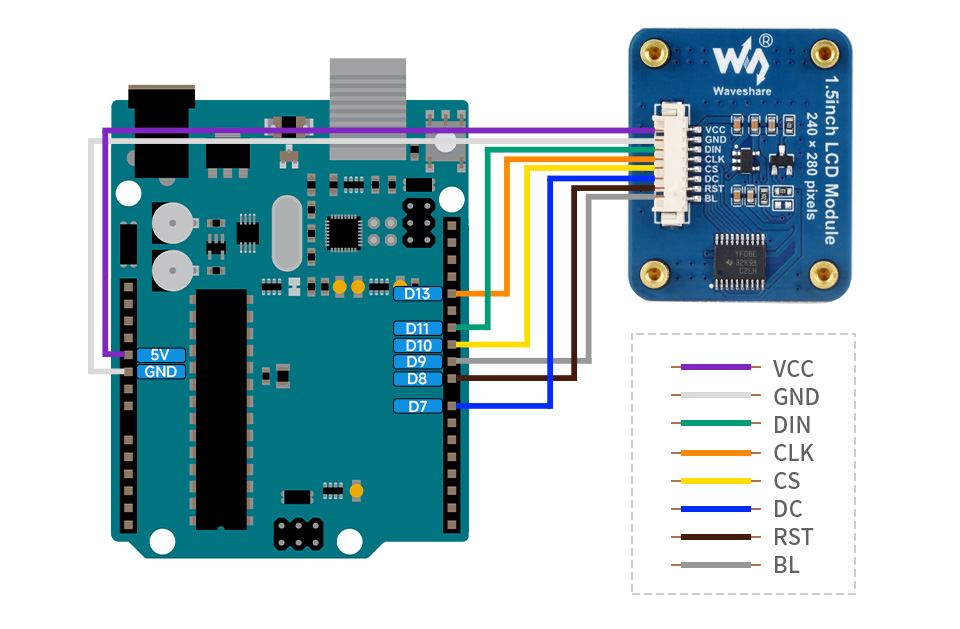

注：例程均在Arduino UNO R3 PLUS上进行了测试，如果需要是其他型号的Arduino需要自己确定连接的管脚是否正确,是否能把工作电压与逻辑电压调至3V3。

arduino IDE 安装教程

arduino IDE 安装教程

运行程序

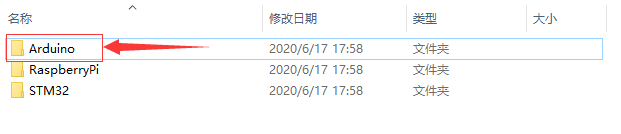

在产品百科界面下载程序，然后解压。Arduino程序位于 ~/Arduino/…

请根据液晶屏型号选择对应的程序打开

可以查看到所有的屏幕尺寸的测试程序，按照尺寸分类

比如1.54inch LCD Module. 打开LCD_1inch54文件夹，并运行LCD_1inch54.ino文件。

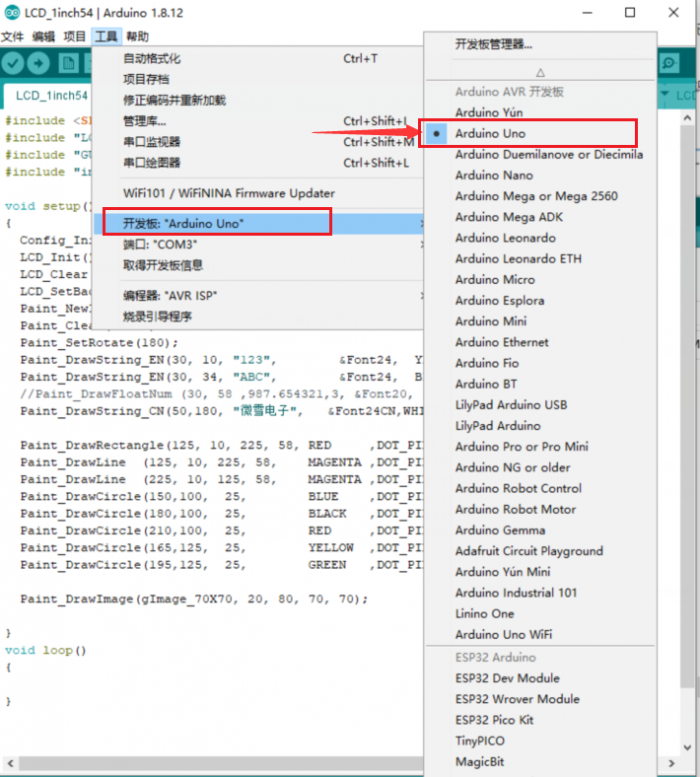

打开程序，选择开发板型号Arduino UNO

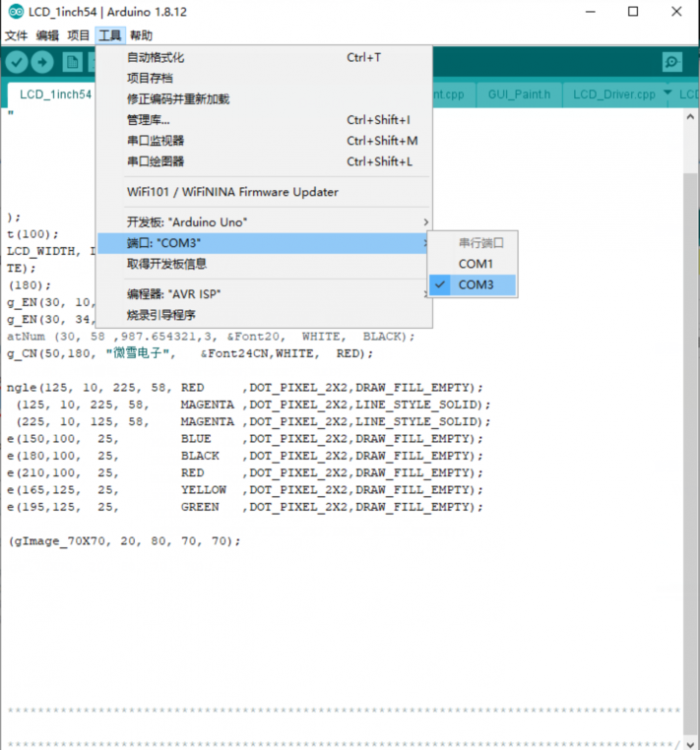

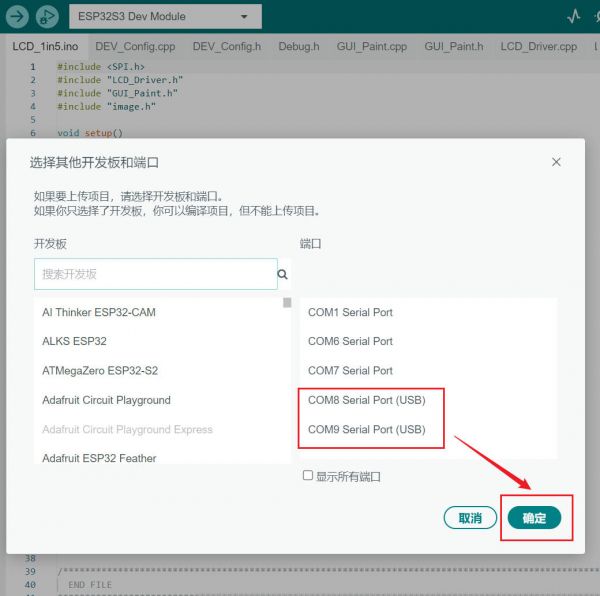

选择对应COM口

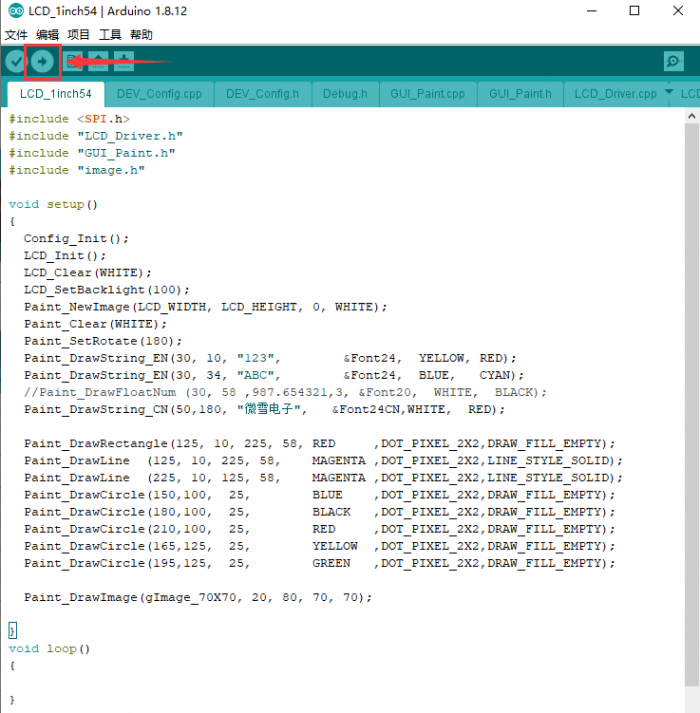

然后点击编译并下载即可

程序说明

文件介绍

以Arduino UNO控制1.54寸 LCD 为例，打开Arduino\LCD_1inch54目录：

其中：
LCD_1inch5.ino：使用Arduino IDE打开即可；
LCD_Driver.cpp(.h):是液晶屏的驱动程序；
DEV_Config.cpp(.h):是硬件接口定义，里面封装了读写管脚电平，SPI传输数据，以及管脚初始化；
font8.cpp、font12.cpp、font16.cpp、font20.cpp、font24.cpp、font24CN.cpp、fonts.h：为不同大小字符的字模；
image.cpp(.h)：是图片数据，这个可以通过Img2Lcd(在开发资料中可下载)把任意的BMP图片转换成16位真彩色图片数组。
程序分为底层硬件接口、中间层液晶屏驱动、上层应用；

底层硬件接口

在DEV_Config.cpp(.h)两个文件中定义了硬件接口，并封装好读写管脚电平、延时、SPI传输等函数。

写管脚电平

void DEV_Digital_Write(int pin, int value)

第一个参数为管脚、第二个为高低电平。

读管脚电平

int DEV_Digital_Read(int pin)

参数为管脚，返回值为读取管脚的电平。

延时

DEV_Delay_ms(unsigned int delaytime)

毫秒级别延时。

SPI输出数据

DEV_SPI_WRITE(unsigned char data)

参数为char型，占8位。

上层应用

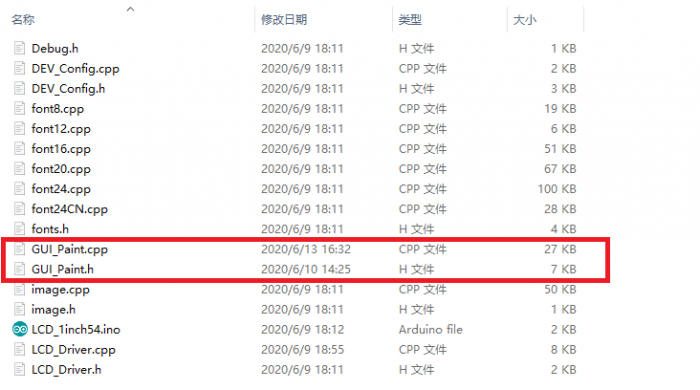

对于屏幕而言，如果需要进行画图、显示中英文字符、显示图片等怎么办，这些都是上层应用做的。这有很多小伙伴有问到一些图形的处理，我们这里提供了一些基本的功能 GUI_Paint.c(.h)
注：因为STM32和arduino内部RAM大小的原因，GUI都采用直接写入LCD的RAM中。

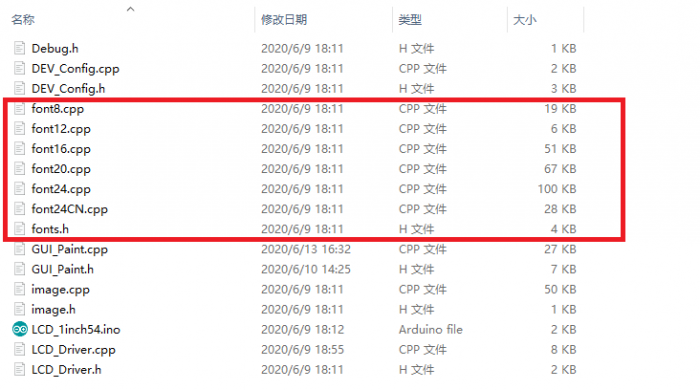

GUI使用的字体均依赖于相同文件下的font*.cpp（h）文件

• 新建图像属性:新建一个图像属性，这个属性包括图像缓存的名称、宽度、高度、翻转角度、颜色

void Paint_NewImage(UWORD Width, UWORD Height, UWORD Rotate, UWORD Color);
参数：
 	Width : 图像缓存的宽度；
 	Height: 图像缓存的高度；
 	Rotate：图像的翻转的角度
 	Color ：图像的初始颜色；

• 设置清屏函数，通常直接调用LCD的clear函数；

void Paint_SetClearFuntion(void (*Clear)(UWORD));
参数：
 	Clear : 指向清屏函数的指针，用于快速将屏幕清空变成某颜色；

• 设置画像素点函数，通常直接调用LCD的DrawPaint函数；

void Paint_SetDisplayFuntion(void (*Display)(UWORD,UWORD,UWORD));
参数：
 	Display: 指向画像素点函数的指针，用于向LCD内部RAM指定位置写入数据；

• 选择图像缓存:选择图像缓存，选择的目的是你可以创建多个图像属性，图像缓存可以存在多个，你可以选择你所创建的每一张图像

void Paint_SelectImage(UBYTE *image)
参数：
 	image: 图像缓存的名称，实际上是一个指向图像缓存首地址的指针；

• 图像旋转:设置选择好的图像的旋转角度，最好使用在Paint_SelectImage()后，可以选择旋转0、90、180、270

void Paint_SetRotate(UWORD Rotate)
参数：
 	Rotate: 图像选择角度，可以选择ROTATE_0、ROTATE_90、ROTATE_180、ROTATE_270分别对应0、90、180、270度

【说明】不同选择角度下，坐标对应起始像素点不同，这里以1.14为例，四张图，按顺序为0°， 90°， 180°， 270°。仅做为参考

• 图像镜像翻转:设置选择好的图像的镜像翻转，可以选择不镜像、关于水平镜像、关于垂直镜像、关于图像中心镜像。

void Paint_SetMirroring(UBYTE mirror)
参数：
 	mirror: 图像的镜像方式，可以选择MIRROR_NONE、MIRROR_HORIZONTAL、MIRROR_VERTICAL、MIRROR_ORIGIN分别对应不镜像、关于水平镜像、关于垂直镜像、关于图像中心镜像

• 设置点在缓存中显示位置和颜色：这里是GUI最核心的一个函数、处理点在缓存中显示位置和颜色；

void Paint_SetPixel(UWORD Xpoint, UWORD Ypoint, UWORD Color)
参数：
 	Xpoint: 点在图像缓存中X位置
 	Ypoint: 点在图像缓存中Y位置
 	Color : 点显示的颜色

• 图像缓存填充颜色:把图像缓存填充为某颜色，一般作为屏幕刷白的作用

void Paint_Clear(UWORD Color)
参数：
 	Color: 填充的颜色

• 图像缓存部分窗口填充颜色：把图像缓存的某部分窗口填充为某颜色，一般作为窗口刷白的作用，常用于时间的显示，刷白上一秒

void Paint_ClearWindows(UWORD Xstart, UWORD Ystart, UWORD Xend, UWORD Yend, UWORD Color)
参数：
 	Xstart: 窗口的X起点坐标
 	Ystart: 窗口的Y起点坐标
 	Xend: 窗口的X终点坐标
 	Yend: 窗口的Y终点坐标
 	Color: 填充的颜色

• 画点:在（Xpoint, Ypoint）上画点，可以选择颜色，点的大小，点的风格

void Paint_DrawPoint(UWORD Xpoint, UWORD Ypoint, UWORD Color, DOT_PIXEL Dot_Pixel, DOT_STYLE Dot_Style)
参数：
 	Xpoint: 点的X坐标
 	Ypoint: 点的Y坐标
 	Color: 填充的颜色
 	Dot_Pixel: 点的大小，提供默认的8种大小点
 	 	 typedef enum {
 	 	 	 DOT_PIXEL_1X1  = 1,	// 1 x 1
 	 	 	 DOT_PIXEL_2X2  , 		// 2 X 2
 	 	 	 DOT_PIXEL_3X3  , 	 	// 3 X 3
 	 	 	 DOT_PIXEL_4X4  , 	 	// 4 X 4
 	 	 	 DOT_PIXEL_5X5  , 		// 5 X 5
 	 	 	 DOT_PIXEL_6X6  , 		// 6 X 6
 	 	 	 DOT_PIXEL_7X7  , 		// 7 X 7
 	 	 	 DOT_PIXEL_8X8  , 		// 8 X 8
 	 	} DOT_PIXEL;
 	Dot_Style: 点的风格,大小扩充方式是以点为中心扩大还是以点为左下角往右上扩大
 	 	typedef enum {
 	 	   DOT_FILL_AROUND  = 1,
 	 	   DOT_FILL_RIGHTUP,
 	 	} DOT_STYLE;

• 画线：从 (Xstart, Ystart) 到 (Xend, Yend) 画线，可以选择颜色，线的宽度，线的风格

void Paint_DrawLine(UWORD Xstart, UWORD Ystart, UWORD Xend, UWORD Yend, UWORD Color, LINE_STYLE Line_Style , LINE_STYLE Line_Style)
参数：
 	Xstart: 线的X起点坐标
 	Ystart: 线的Y起点坐标
 	Xend: 线的X终点坐标
 	Yend: 线的Y终点坐标
 	Color: 填充的颜色
 	Line_width: 线的宽度，提供默认的8种宽度
 	 	typedef enum {
 	 	 	 DOT_PIXEL_1X1  = 1,	// 1 x 1
 	 	 	 DOT_PIXEL_2X2  , 		// 2 X 2
 	 	 	 DOT_PIXEL_3X3  ,		// 3 X 3
 	 	 	 DOT_PIXEL_4X4  ,		// 4 X 4
 	 	 	 DOT_PIXEL_5X5  , 		// 5 X 5
 	 	 	 DOT_PIXEL_6X6  , 		// 6 X 6
 	 	 	 DOT_PIXEL_7X7  , 		// 7 X 7
 	 	 	 DOT_PIXEL_8X8  , 		// 8 X 8
 	 	} DOT_PIXEL;
 	 Line_Style: 线的风格,选择线是以直线连接还是以虚线的方式连接
 	 	typedef enum {
 	 	 	 LINE_STYLE_SOLID = 0,
 	 	 	 LINE_STYLE_DOTTED,
 	 	} LINE_STYLE;

• 画矩形:从 (Xstart, Ystart) 到 (Xend, Yend) 画一个矩形，可以选择颜色，线的宽度，是否填充矩形内部

void Paint_DrawRectangle(UWORD Xstart, UWORD Ystart, UWORD Xend, UWORD Yend, UWORD Color, DOT_PIXEL Line_width, DRAW_FILL Draw_Fill)
参数：
 	Xstart: 矩形的X起点坐标
 	Ystart: 矩形的Y起点坐标
 	Xend: 矩形的X终点坐标
 	Yend: 矩形的Y终点坐标
 	Color: 填充的颜色
 	Line_width: 矩形四边的宽度，提供默认的8种宽度
 	 	typedef enum {
 	 	 	 DOT_PIXEL_1X1  = 1,	// 1 x 1
 	 	 	 DOT_PIXEL_2X2  , 		// 2 X 2
 	 	 	 DOT_PIXEL_3X3  ,		// 3 X 3
 	 	 	 DOT_PIXEL_4X4  ,		// 4 X 4
 	 	 	 DOT_PIXEL_5X5  , 		// 5 X 5
 	 	 	 DOT_PIXEL_6X6  , 		// 6 X 6
 	 	 	 DOT_PIXEL_7X7  , 		// 7 X 7
 	 	 	 DOT_PIXEL_8X8  , 		// 8 X 8
 	 	} DOT_PIXEL;
 	Draw_Fill: 填充,是否填充矩形的内部
 	 	typedef enum {
 	 	 	 DRAW_FILL_EMPTY = 0,
 	 	 	 DRAW_FILL_FULL,
 	 	} DRAW_FILL;

• 画圆:以 (X_Center Y_Center) 为圆心，画一个半径为Radius的圆，可以选择颜色，线的宽度，是否填充圆内部

void Paint_DrawCircle(UWORD X_Center, UWORD Y_Center, UWORD Radius, UWORD Color, DOT_PIXEL Line_width, DRAW_FILL Draw_Fill)
参数：
 	X_Center: 圆心的X坐标
 	Y_Center: 圆心的Y坐标
 	Radius：圆的半径
 	Color: 填充的颜色
 	Line_width: 圆弧的宽度，提供默认的8种宽度
 	 	typedef enum {
 	 	 	 DOT_PIXEL_1X1  = 1,	// 1 x 1
 	 	 	 DOT_PIXEL_2X2  , 		// 2 X 2
 	 	 	 DOT_PIXEL_3X3  ,		// 3 X 3
 	 	 	 DOT_PIXEL_4X4  ,		// 4 X 4
 	 	 	 DOT_PIXEL_5X5  , 		// 5 X 5
 	 	 	 DOT_PIXEL_6X6  , 		// 6 X 6
 	 	 	 DOT_PIXEL_7X7  , 		// 7 X 7
 	 	 	 DOT_PIXEL_8X8  , 		// 8 X 8
 	 	} DOT_PIXEL;
 	Draw_Fill: 填充,是否填充圆的内部
 	 	typedef enum {
 	 	 	 DRAW_FILL_EMPTY = 0,
 	 	 	 DRAW_FILL_FULL,
 	 	} DRAW_FILL;

• 写Ascii字符:在 (Xstart Ystart) 为左顶点，写一个Ascii字符，可以选择Ascii码可视字符字库、字体前景色、字体背景色

void Paint_DrawChar(UWORD Xstart, UWORD Ystart, const char Ascii_Char, sFONT* Font, UWORD Color_Foreground, UWORD Color_Background)
参数：
 	Xstart: 字符的左顶点X坐标
 	Ystart: 字体的左顶点Y坐标
 	Ascii_Char：Ascii字符
 	Font: Ascii码可视字符字库，在Fonts文件夹中提供了以下字体：
 	 	font8：5*8的字体
 	 	font12：7*12的字体
 	 	font16：11*16的字体
 	 	font20：14*20的字体
 	 	font24：17*24的字体
 	Color_Foreground: 字体颜色
 	Color_Background: 背景颜色

• 写英文字符串:在 (Xstart Ystart) 为左顶点，写一串英文字符，可以选择Ascii码可视字符字库、字体前景色、字体背景色

void Paint_DrawString_EN(UWORD Xstart, UWORD Ystart, const char * pString, sFONT* Font, UWORD Color_Foreground, UWORD Color_Background)
参数：
 	Xstart: 字符的左顶点X坐标
 	Ystart: 字体的左顶点Y坐标
 	pString：字符串，字符串是一个指针
 	Font: Ascii码可视字符字库，在Fonts文件夹中提供了以下字体：
 	 	font8：5*8的字体
 	 	font12：7*12的字体
 	 	font16：11*16的字体
 	 	font20：14*20的字体
 	 	font24：17*24的字体
 	Color_Foreground: 字体颜色
 	Color_Background: 背景颜色

• 写中文字符串：在 (Xstart Ystart) 为左顶点，写一串中文字符，可以选择GB2312编码字符字库、字体前景色、字体背景色；

void Paint_DrawString_CN(UWORD Xstart, UWORD Ystart, const char * pString, cFONT* font, UWORD Color_Foreground, UWORD Color_Background)
参数：
 	Xstart: 字符的左顶点X坐标
 	Ystart: 字体的左顶点Y坐标
 	pString：字符串，字符串是一个指针
 	Font: GB2312编码字符字库，在Fonts文件夹中提供了以下字体：
 	 	font12CN：ascii字符字体11*21，中文字体16*21
 	 	font24CN：ascii字符字体24*41，中文字体32*41
 	Color_Foreground: 字体颜色
 	Color_Background: 背景颜色

• 写数字:在 (Xstart Ystart) 为左顶点，写一串数字，可以选择Ascii码可视字符字库、字体前景色、字体背景色

void Paint_DrawNum(UWORD Xpoint, UWORD Ypoint, int32_t Nummber, sFONT* Font, UWORD Color_Foreground, UWORD Color_Background)
参数：
 	Xstart: 字符的左顶点X坐标
 	Ystart: 字体的左顶点Y坐标
 	Nummber：显示的数字，这里使用的是32位长的int型保存，可以最大显示到2147483647
 	Font: Ascii码可视字符字库，在Fonts文件夹中提供了以下字体：
 	 	font8：5*8的字体
 	 	font12：7*12的字体
 	 	font16：11*16的字体
 	 	font20：14*20的字体
 	 	font24：17*24的字体
 	Color_Foreground: 字体颜色
 	Color_Background: 背景颜色

• 写带小数的数字:在 (Xstart Ystart) 为左顶点，写一串数字可以带小数的数字，可以选择Ascii码可视字符字库、字体前景色、字体背景色

void Paint_DrawFloatNum(UWORD Xpoint, UWORD Ypoint, double Nummber,  UBYTE Decimal_Point,	sFONT* Font,    UWORD Color_Foreground, UWORD  Color_Background);
参数：
 	Xstart: 字符的左顶点X坐标
 	Ystart: 字体的左顶点Y坐标
 	Nummber：显示的数字，这里使用的是double型保存
        Decimal_Point：显示小数点后几位数字
 	Font: Ascii码可视字符字库，在Fonts文件夹中提供了以下字体：
 	 	font8：5*8的字体
 	 	font12：7*12的字体
 	 	font16：11*16的字体
 	 	font20：14*20的字体
 	 	font24：17*24的字体
 	Color_Foreground: 字体颜色
 	Color_Background: 背景颜色

• 显示时间:在 (Xstart Ystart) 为左顶点，显示一段时间，可以选择Ascii码可视字符字库、字体前景色、字体背景色；

void Paint_DrawTime(UWORD Xstart, UWORD Ystart, PAINT_TIME *pTime, sFONT* Font, UWORD Color_Background, UWORD Color_Foreground)
参数：
 	Xstart: 字符的左顶点X坐标
 	Ystart: 字体的左顶点Y坐标
 	pTime：显示的时间，这里定义好了一个时间的结构体，只要把时分秒各位数传给参数；
 	Font: Ascii码可视字符字库，在Fonts文件夹中提供了以下字体：
 	 	font8：5*8的字体
 	 	font12：7*12的字体
 	 	font16：11*16的字体
 	 	font20：14*20的字体
 	 	font24：17*24的字体
 	Color_Foreground: 字体颜色
 	Color_Background: 背景颜色

• 显示图像:在 (Xstart Ystart) 为左顶点，显示一个宽为W_Image，高为H_Image的图像；

void Paint_DrawImage(const unsigned char *image, UWORD xStart, UWORD yStart, UWORD W_Image, UWORD H_Image)
参数：
 	image:图像地址，指向想要显示的图像信息
 	Xstart: 字符的左顶点X坐标
 	Ystart: 字体的左顶点Y坐标
 	W_Image:图像宽度
 	H_Image:图像高度
