JetBot系列教程之OLED显示

摘要: JetBot项目使用一个0.91英寸的一个OLED来显示系统的IP和内存等信息。这里我们来看一下OLED显示。

I2C 接口

Jetson nano 板载有两路I2C接口，JetBot上的OLED就是通过I2C接口来操作的。这里我们可以使用i2ctool工具来查看i2C设备。

这里指令最后的参数为1，表示查看的是i2c总线1的设备，如果参数为0，则查看的是总线0的设备。

`1`	`i2cdetect -y -r 1`

其中0x3C 就是OLED的i2C设备地址。由于JetBot一开始的项目使用的是SSD1306的0.91inch OLED屏幕，所以提供的OLED函数库是Adafruit_SSD1306. 屏幕的控制程序你可以在jetbot/jetbot/app/stats.py文件中了解。

OLED显示

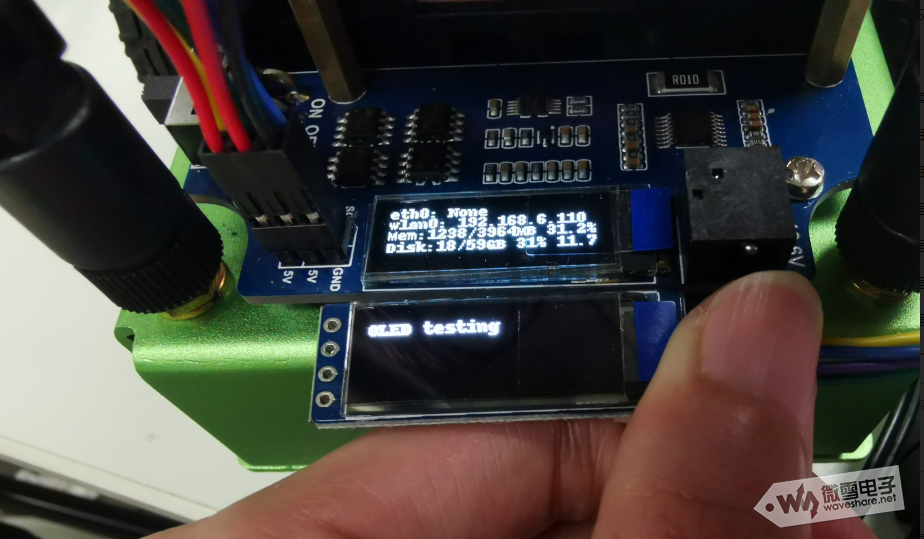

这里为了不与原OLED的程序冲突，我们连接另一个0.91inch OLED 到Jetson Nano的i2c0接口上做显示测试。

引脚连接关系如下：

Vcc (OLED) -> 3V3 (Jetson)

GND (OLED) -> GND (Jetson)

SDA (OLED) -> I2C0_SDA (Jetson)

SDL (OLED) -> I2C0_SDL (Jetson)

如果你不清楚I2C0接口的引脚具体是哪个，请参考Jetson nano系列教程之GPIO

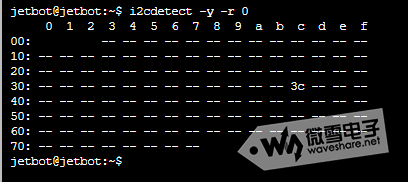

连接好之后查看i2c总线0所挂载的设备，可以看到有一个0x3C的设备被识别到

由于控制芯片和屏幕规格都一样，所以我们同样直接使用Adafruit_SSD1306函数库来操作OLED. 我们试着去写一个程序显示字符串到OLED上面。

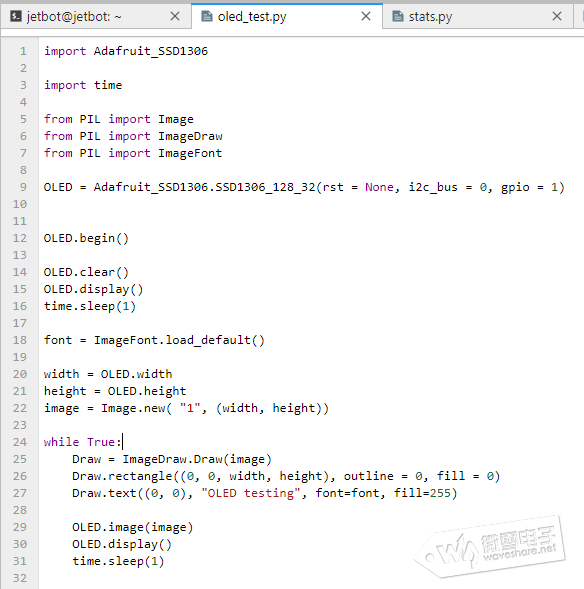

代码情况如下：

开头import需要用到的各个函数，分别是time用来控制睡眠时间等， PIL图形库以及Adafruit__SSD1306

这里注意我们接到的是i2c0总线，所以参数i2c_bus设置为0

`1`	`OLED = Adafruit_SSD1306.SSD1306_128_32(rst = None, i2c_bus = 0, gpio = 1)`

初始化屏幕并清屏

1OLED.begin()
2OLED.clear()
3OLED.display()

设置字体为默认字体

`1`	`font = ImageFont.load_default()`

设置屏幕长宽，并创建画布

1width = OLED.width
2height = OLED.height
3image = Image.new( "1", (width, height))

设置刷新区域，并写入字符串，这里调用的是PIL图形库的画图函数

1Draw = ImageDraw.Draw(image)
2Draw.rectangle((0, 0, width, height), outline = 0, fill = 0)
3Draw.text((0, 0), "OLED testing", font=font, fill=255)

最后将内存刷新到屏幕上即可：

1OLED.image(image)
2OLED.display()

声明：

Adafruit_SS1306是Adafruit Electronics 提供的驱动小尺寸OLED屏幕的驱动。有兴趣的可以自行了解一下。
