1.8寸TFT显示屏使用教程
产品介绍
- 1.8寸彩屏，支持16BIT RGB 65K彩色显示，显示色彩丰富
- 128X160分辨率，显示清晰
- 采用SPI串行总线，只需几个IO即可点亮显示
- 带SD卡槽方便功能扩展
- 提供底层库和丰富的Arduino、C51以及STM32平台示例程序
- 军工级工艺标准,长期稳定工作
- 提供底层驱动技术支持
产品参数
| 名称 | 参数 |
| 显示颜色 | 16BIT RGB 65K彩色 |
| SKU | MAR1801 |
| 尺寸 | 1.8(inch) |
| 类型 | TFT |
| 驱动芯片 | ST7735S |
| 分辨率 | 128*160 (Pixel) |
| 模块接口 | 4-wire SPI interface |
| 背光 | 2 White Led |
| 有效显示区域 | 28.03x35.04 (mm) |

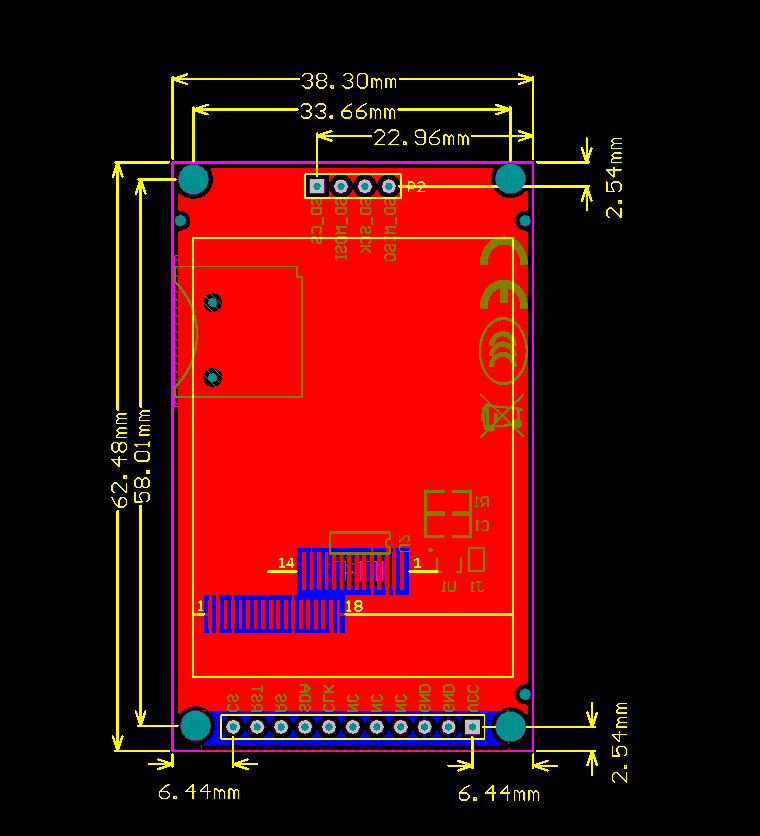

| 模块PCB尺寸 | 38.30x62.48 (mm) |
| 工作温度 | -20℃~60℃ |
| 存储温度 | -30℃~70℃ |
| 工作电压 | 5V/3.3V |
| 功耗 | 待定 |
| 重量(含包装) | 18 (g) |
接口定义
| 序号 | 引脚标号 | 说明 |
| 1 | VCC | 液晶屏电源正(3.3V~5V) |
| 2 | GND | 液晶屏电源地 |
| 3 | GND | 液晶屏电源地 |
| 4 | NC | 无定义，保留 |
| 5 | NC | 无定义，保留 |
| 6 | NC | 无定义，保留 |
| 7 | CLK | 液晶屏SPI总线时钟信号 |
| 8 | SDA | 液晶屏SPI总线写数据信号 |
| 9 | RS | 液晶屏寄存器/数据选择信号，低电平：寄存器，高电平：数据 |
| 10 | RST | 液晶屏复位信号，低电平复位 |
| 11 | CS | 液晶屏片选信号，低电平使能 |
与Arduino连接
如何在Arduino上使用
- 步骤1：下载测试程序
- 从程序下载栏下载Arduino测试程序
- 相关的测试程序说明请查阅程序包里面的测试程序说明文档
- 步骤2：连接Arduino开发板
- 将模块直插到Arduino开发板上
- 模块直插完成后，给Arduino开发板接通电源
- 步骤3：拷贝依赖库
- 确保电脑上已经安装Arduino IDE（如果没安装：Arduino IDE下载网址）
- 安装好Arduino IDE后，需要拷贝依赖库到Arduino工程目录，方法如下：
- (1) 解压下载好的测试程序包
- (2) 将程序包中 Install libraries目录下的依赖库（如下图所示）拷贝到Arduino的工程目录的 libraries文件夹下（Arduino工程目录）
- 步骤4：编译、下载程序到开发板
- 打开程序包中Example目录下需要测试的示例，进行编译和下载（编译和下载）
- 步骤5：观察程序运行情况
- 程序下载完毕，直接运行，观察运行情况，如果可以正常显示，则说明程序运行成功，如下图所示(以colligate_test测试程序为例)：
