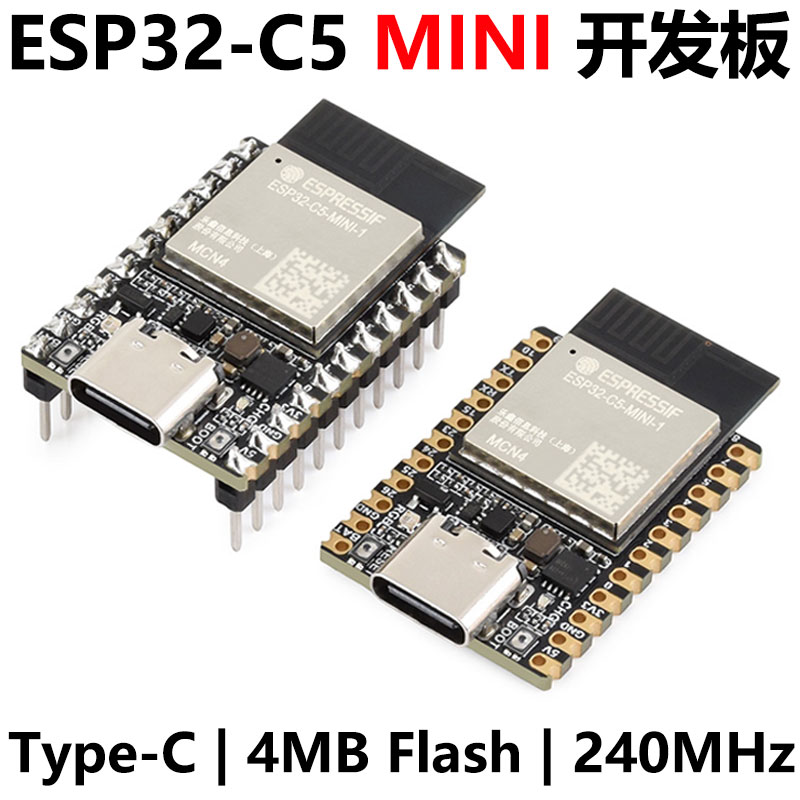

ESP32-C5 双频WIFI6迷你开发板240MHz ESP32-C5-MINI-1
¥39.9
制造商：斑梨电子
SKU：020818600000
发布时间：2026-08-29 14:26
ESP32-C5双频Wi-Fi 6开发板 240MHz单核处理器 板载ESP32-C5-MINI-1系列模组

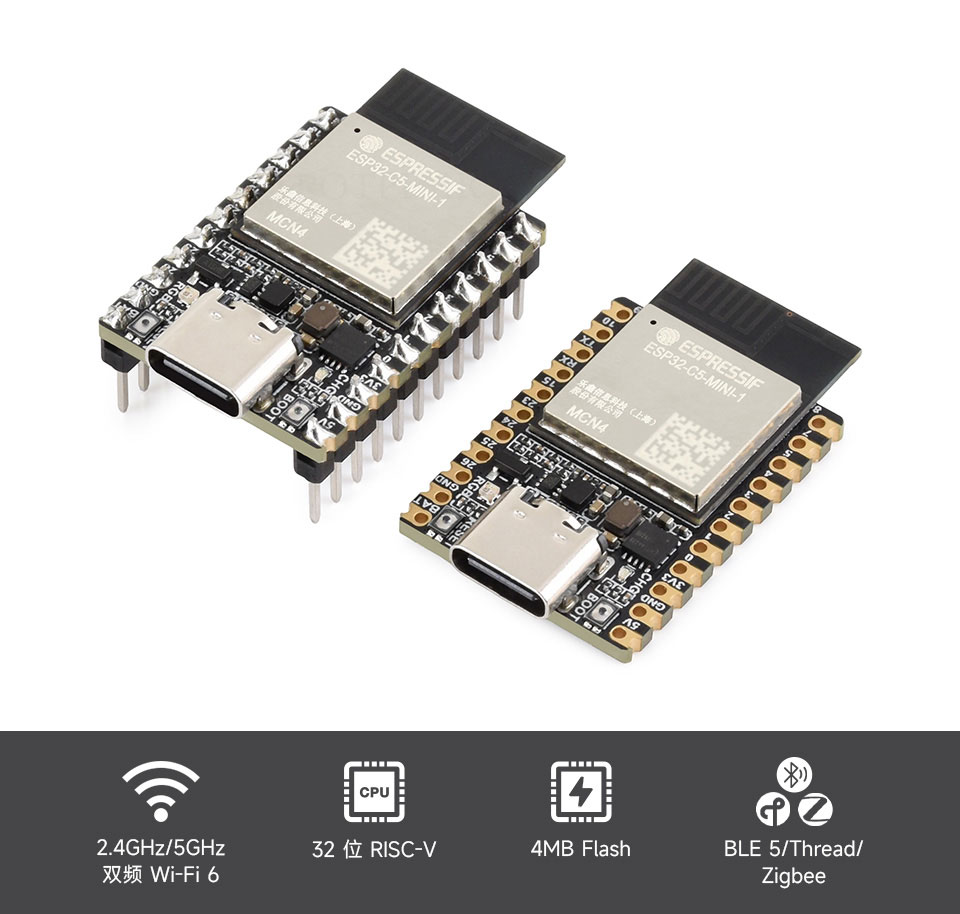

ESP32-C5 双频 Wi-Fi 6 开发板
支持 ESP-IDF 和 Arduino 等开发环境
板载 ESP32-C5-MINI-1 系列模组

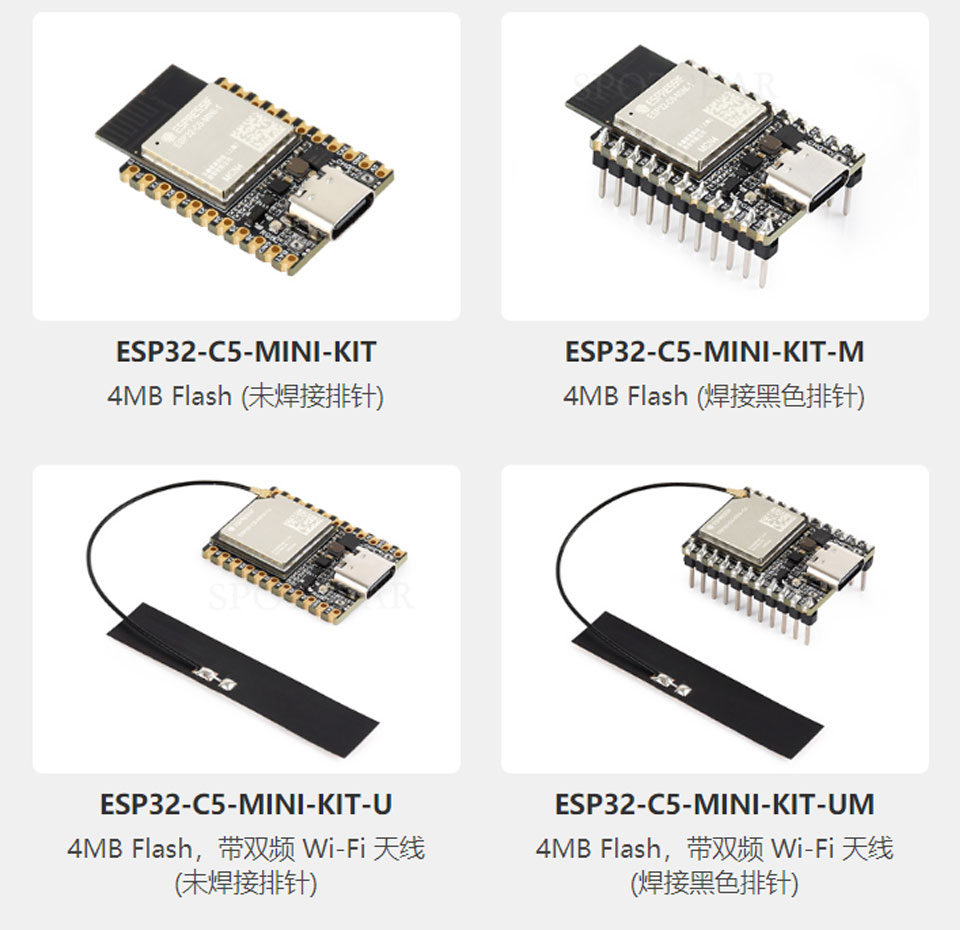

版本选择
产品特性
ESP32-C5-MINI-KIT 是一款体积小巧、集成 2.4GHz 和 5GHz 双频 Wi-Fi 6、Bluetooth 5 (LE) 以及 IEEE 802.15.4 (Zigbee 3.0 和 Thread) 的入门级 RISC-V 单片机开发板。可用于智能家居、工业自动化、医疗保健、消费电子产品等领域。
在硬件上，ESP32-C5-MINI-KIT 采用 ESP32-C5-MINI-1 作为主控模组，内置 RISC-V 32 位单核处理器，主频最高可达 240MHz，集成 320KB ROM、384KB HP SRAM、16KB LP SRAM 和 4MB Flash。电源部分采用 MP1605GTF-Z DC-DC 降压芯片，可输出稳定 3.3V 电源，最大负载电流可达 2A；同时板载 ETA6098 电源管理电路，支持锂电池供电、充电状态指示及电池电压检测。
在软件上，可选择 ESP-IDF、Arduino 等开发环境来进行开发，从而可以轻松快速地入门，并将其应用于产品中。
主要功能特性：
- 采用 ESP32-C5-MINI-1 系列模组作为主控，搭载 RISC-V 32 位单核处理器，主频最高可达 240MHz
- 集成 320KB ROM、384KB HP SRAM、16KB LP SRAM 和 4MB Flash 存储器
- 支持 2.4GHz 与 5GHz 双频 Wi-Fi 6、Bluetooth 5 (LE) 以及 IEEE 802.15.4 (Zigbee 3.0 和 Thread) 无线通信，具备出色的射频性能
- 采用 USB Type-C 接口，无需纠结正反插，支持便捷供电与开发调试
- 板载 MP1605GTF-Z 高效率 DC-DC 电源芯片，负载电流最高可达 2A
- 板载 ETA6098 电源管理电路，支持锂电池供电、充电状态指示和电池电压采样
- 拥有丰富外设接口，包括 USB、UART、I2C、SPI、ADC、PWM 等，可灵活实现多种功能
- 邮票孔设计，可直接焊接集成到用户自主设计的底板上
- 支持多种低功耗工作状态，可调节通信距离、数据率和功耗之间的平衡，满足各种应用场景的功耗需求
支持 ESP-IDF，Arduino
配套完善的 SDK、开源资料教程，方便上手，可快速嵌入到应用中
基于 ESP32-C5
乐鑫 ESP32-C5 是一款多协议 RISC-V MCU，支持双频 Wi-Fi 6、蓝牙 (LE) 及 Zigbee/Thread，专为需要高效无线传输的物联网应用设计

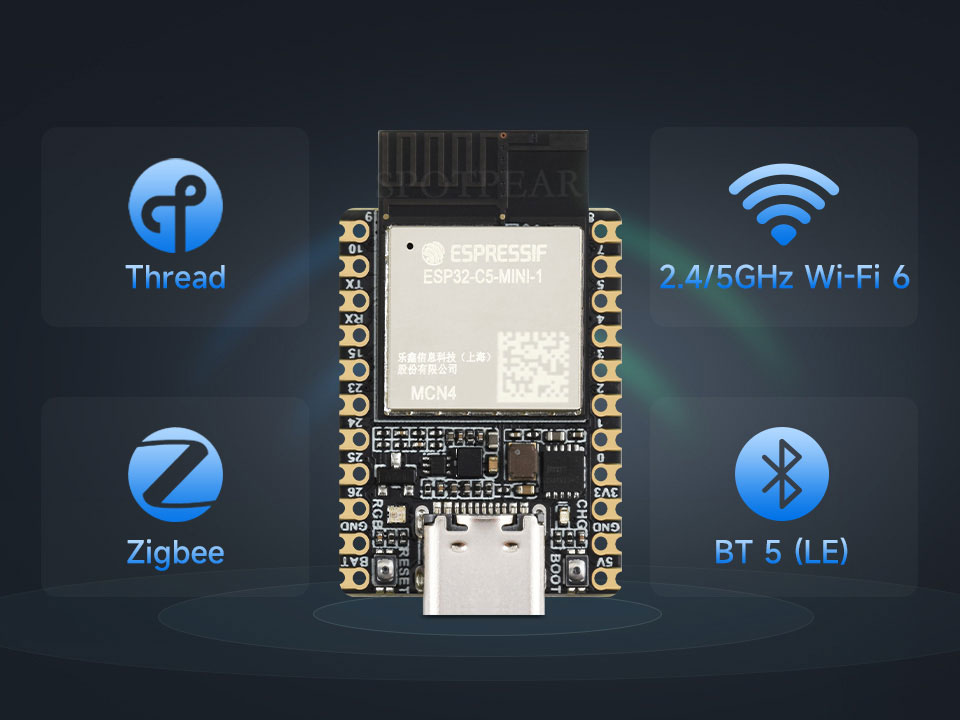

支持双频 Wi-Fi 6 / BLE 5 / Thread / Zigbee
集成 2.4GHz 和 5GHz 双频 Wi-Fi，Bluetooth 5 (LE) 和 IEEE 802.15.4 (Zigbee 3.0 和 Thread) 无线通信，具有出色的射频性能

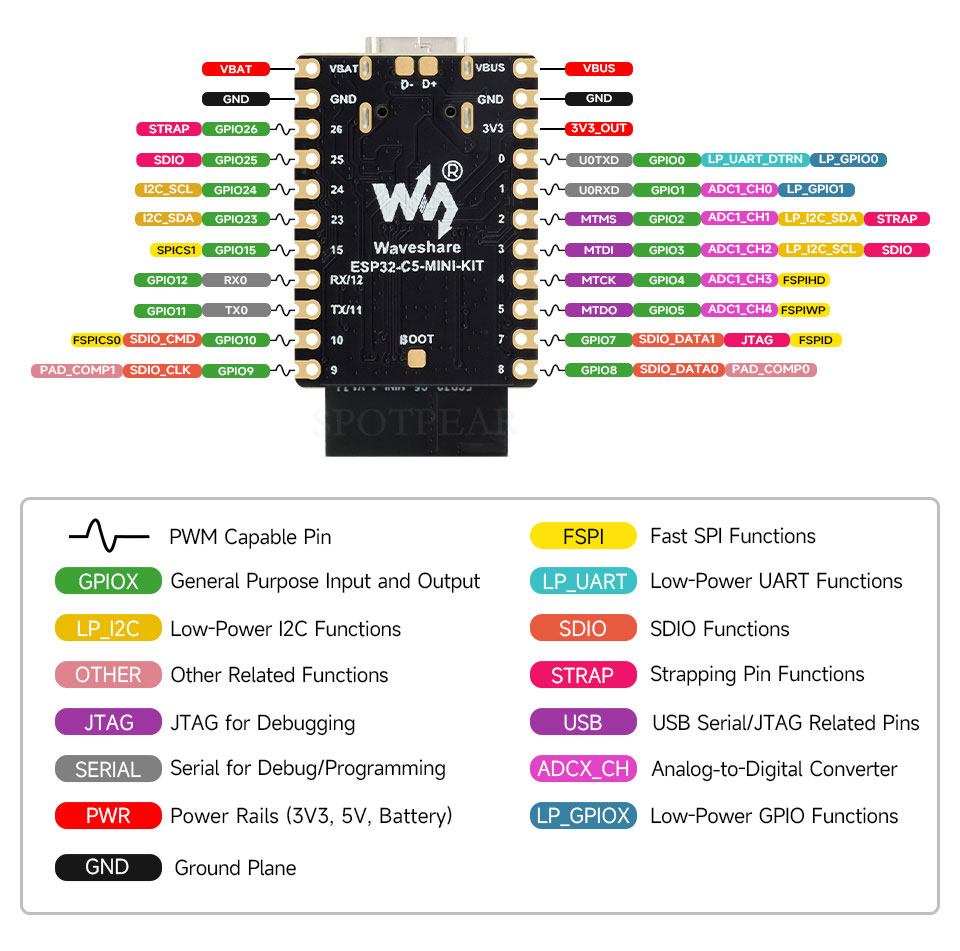

引脚布局

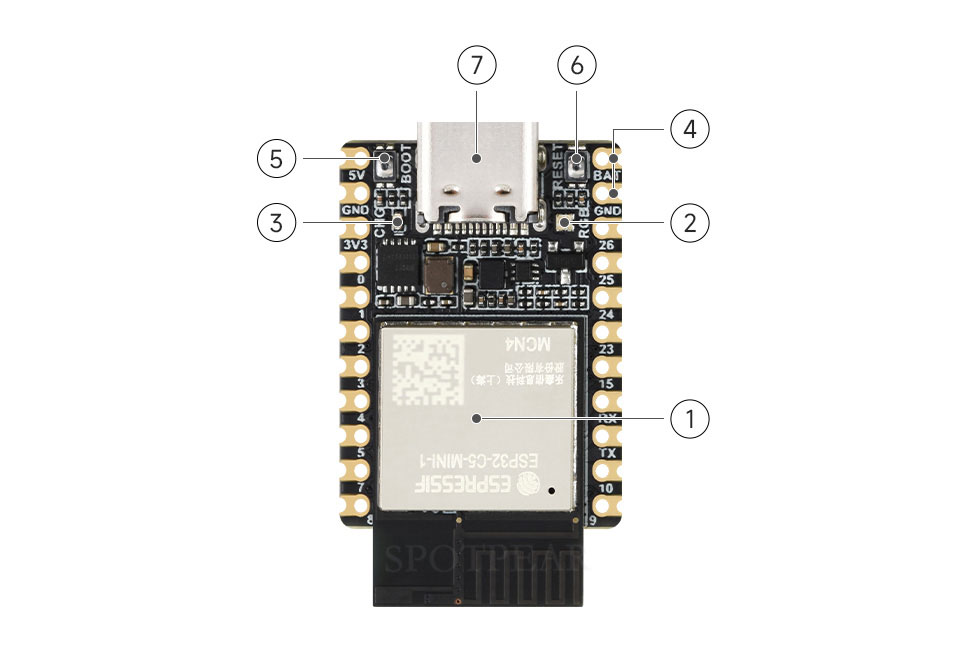

资源简介
- ESP32-C5-MINI-1 模组
- RGB 指示灯
- 充电指示灯
- BAT 引脚
用于接入电池的正极，GND 接入电池的负极
- BOOT 按键
复位时按下，进入下载模式
- RESET 按键
复位按键
- USB Type-C 接口
用于下载程序和串口调试

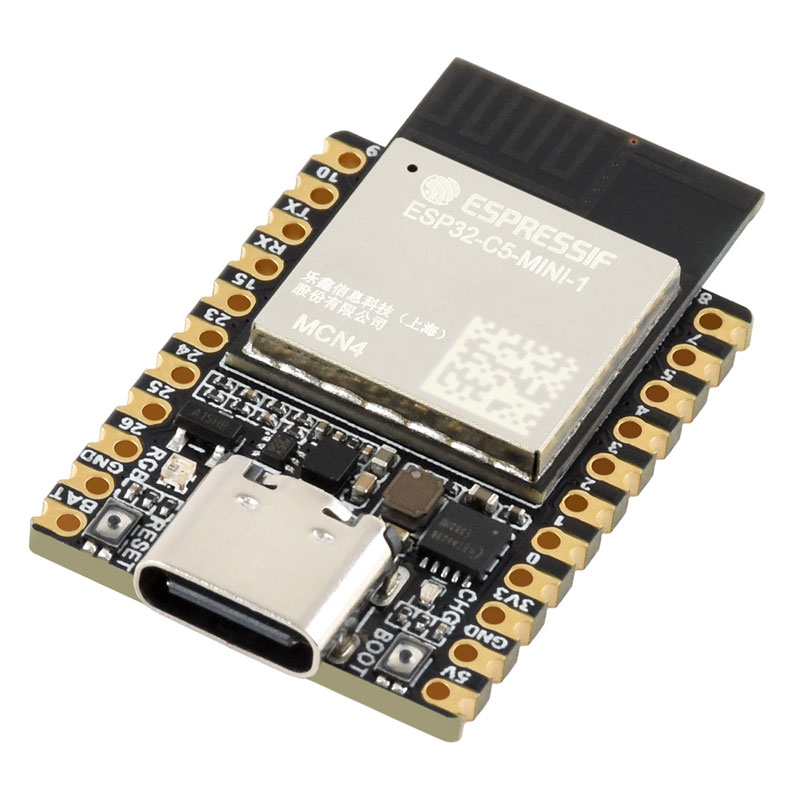

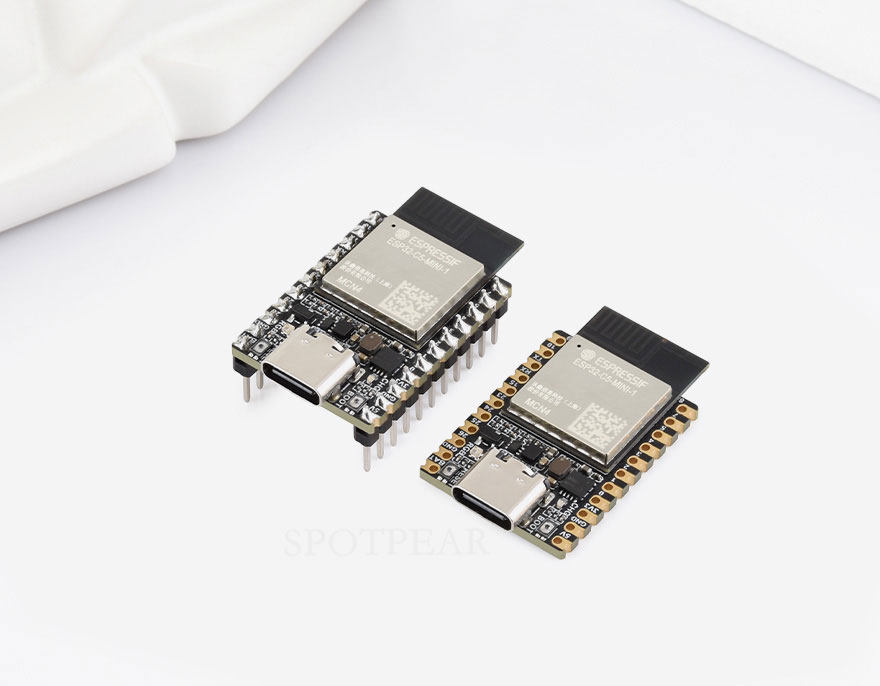

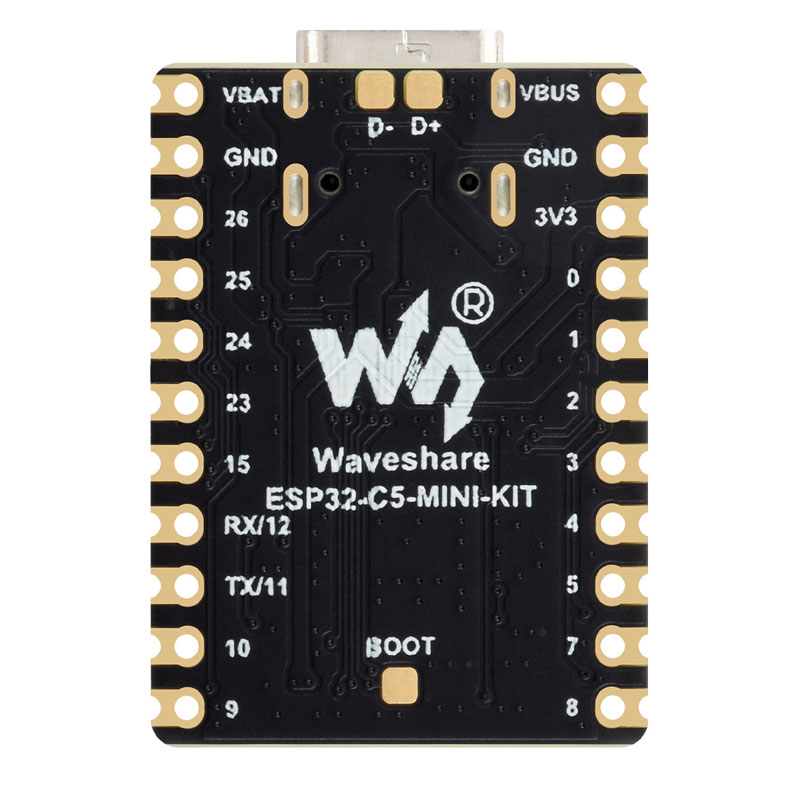

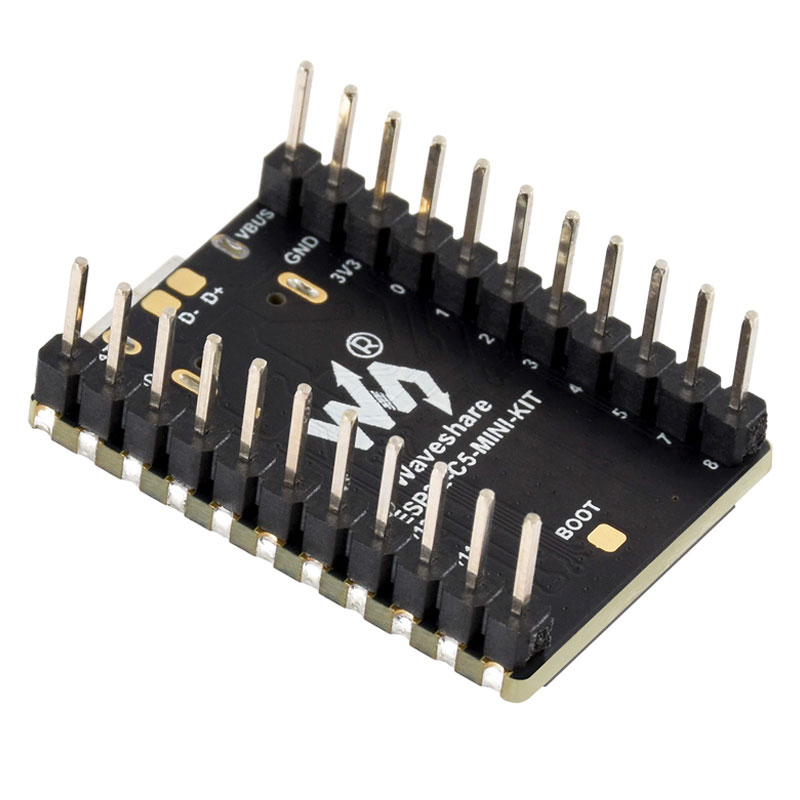

产品展示

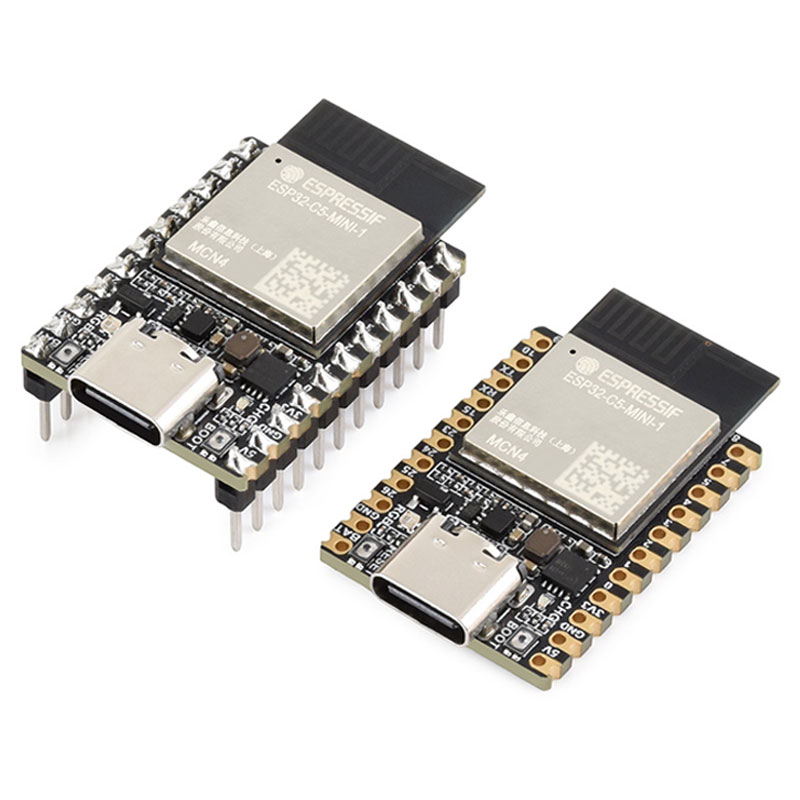

板载天线版本

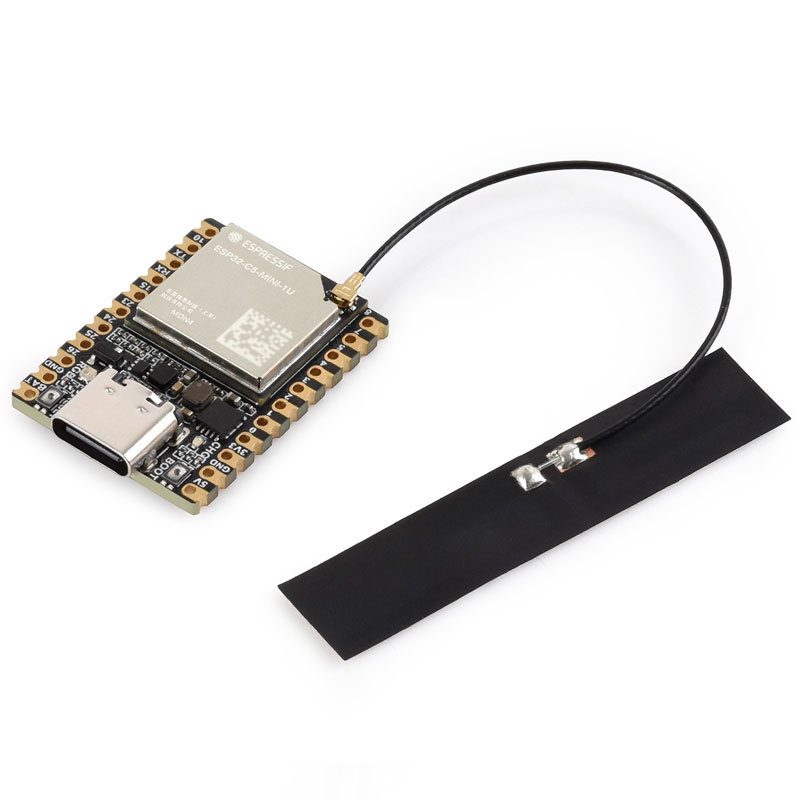

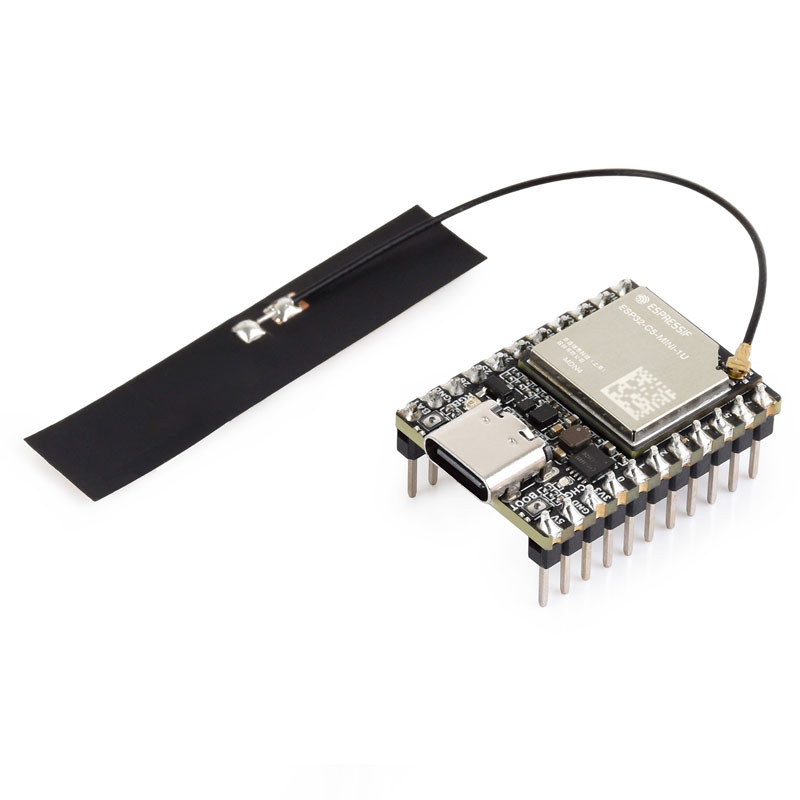

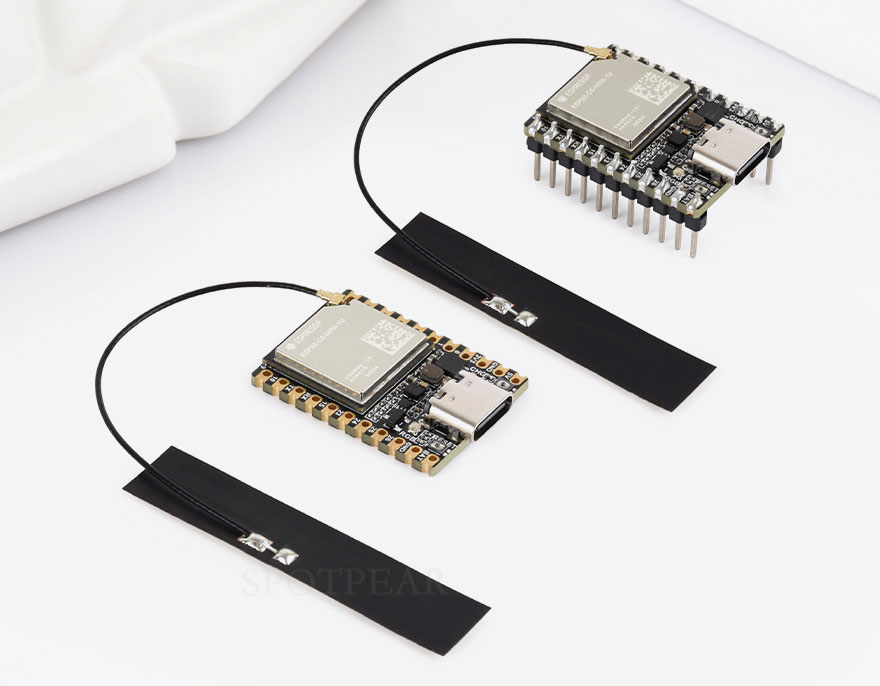

外置 FPC 天线版本
| FPC 双频 Wi-Fi 天线参数 | |||
|---|---|---|---|
| 频率范围 | 2400 ~ 2500MHz/5200 ~ 5800MHz | 最大功率 | 5W |
| 天线尺寸 | 48.0 × 10.0 × 0.2 (mm) | 线长 | 80mm |
| 驻波比 | <3 | 接口规格 | IPEX 4 代 |
| 峰值增益 | 6.49dBi 2.4G 频段/8.24dBi 5.8G 频段 | 天线材料 | FPC |
| 输出阻抗 | 50 Ω | 工作温度 | -30˚C ~ + 80˚C |
| 极化方式 | 垂直 | 辐射方向 | 全向 |

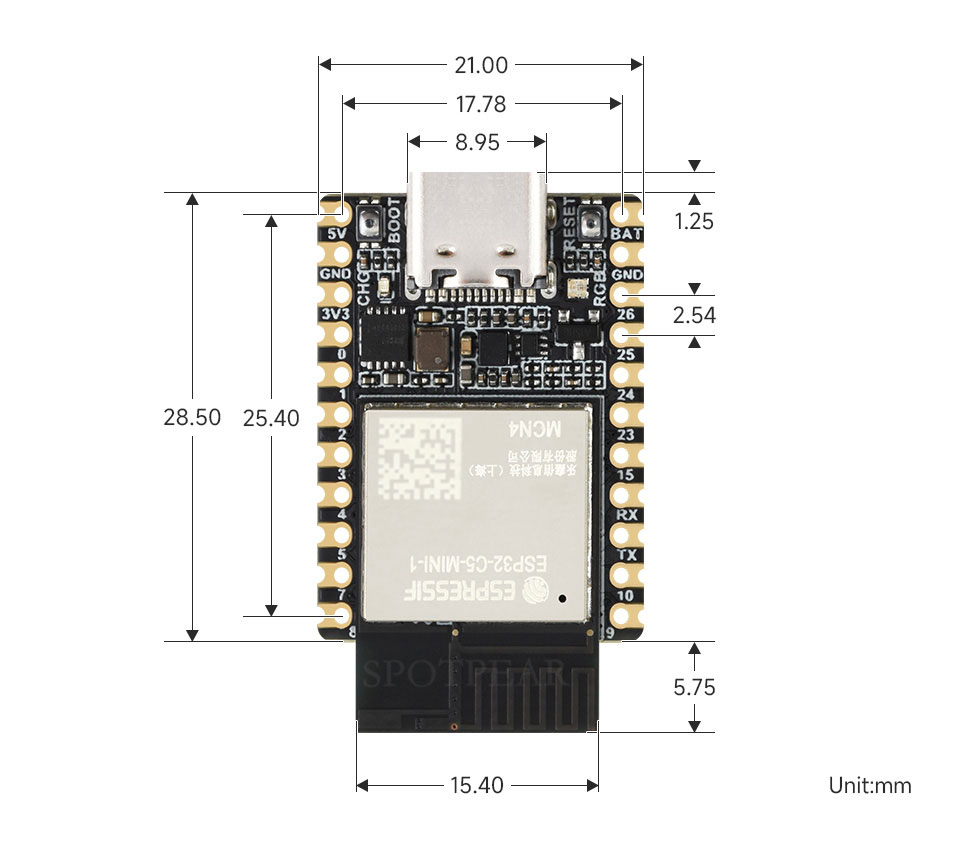

产品尺寸
