ESP32 P4小智AI开发板 7寸/8寸/10.1寸HMI 触摸一体机 Deepseek
¥464.9
制造商：斑梨电子
SKU：020811200000
发布时间：2026-01-12 16:03
ESP32-P4-WIFI6 7 英寸 十点触控屏 HMI 一体机 720×1280 分辨率 搭配双麦克风与喇叭 支持 Wi-Fi 6 BLE 5 支持小智 AI deepseek
ESP32-P4推荐
ESP32-P4 HMI 触控一体机
基于 ESP32-P4 的 HMI 一体机，支持二次开发
赋能智慧生活与工业物联，让场景化控制一触即达
版本选择

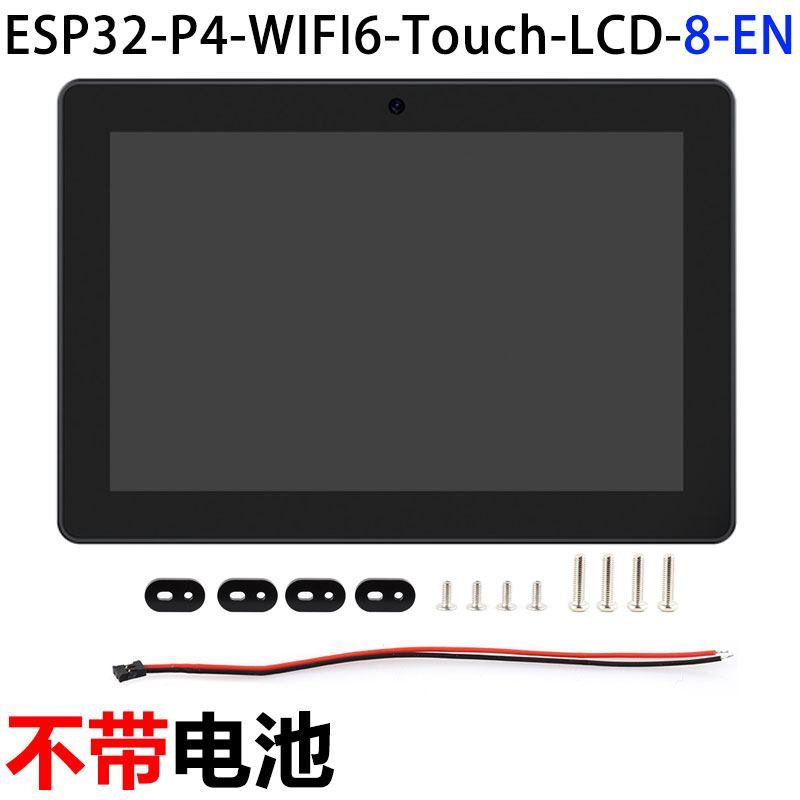

以下产品提供含锂电池与不含锂电池两种版本可选择
产品特性
本系列产品是一款基于 ESP32-P4 芯片的双核加单核 RISC-V 高性能开发板。配备了 7 / 8 / 10.1 英寸 IPS 触摸显示屏，支持丰富的人机交互接口，包含 MIPI-CSI (集成图像信号处理器 ISP)，它还支持 USB 2.0 OTG HS 以实现高速连接。ESP32-P4 芯片集成了数字签名外设和专用密钥管理单元，确保数据和操作的安全性，专为高性能和高安全应用设计，充分满足嵌入式应用对人机界面支持、边缘计算能力和 IO 连接特性等方面的更高需求。
主要功能特性有：
- 搭载 RISC-V 32 位双核与单核处理器的高性能 MCU
- 128KB HP ROM、16KB LP ROM、768KB HP L2MEM、32KB LP SRAM、8KB TCM
- 强大的图像与语音处理能力，图像与语音处理接口包括 JPEG 编解码器、像素处理加速器 (PPA)、图像信号处理器 (ISP) 和 H264 视频编码器
- 芯片封装内叠封 32MB PSRAM，封装外集成 32MB Nor Flash
- 板上引出 MIPI-CSI、MIPI-DSI、USB 2.0 OTG、SDIO 3.0 Micro SD 卡槽、支持回声消除的双麦克风和扬声器等常用外设
- 安全机制：安全启动、Flash 加密、硬件加密加速器和硬件随机数生成器。同时还支持硬件访问保护，可实现访问权限管理 (APM) 和权限分离
屏幕参数
| 屏幕型号 | 7 英寸 | 8 英寸 | 10.1 英寸 |
|---|---|---|---|
| 分辨率 (H × V) | 720 × 1280 | 800 × 1280 | |
| 通信接口 | MIPI 2-lane | ||
| 亮度 | 450cd/m² (支持定制 1000cd/m² 高亮版本) | 400cd/m² (支持定制 1000cd/m² 高亮版本) | |
| 驱动芯片 | ILI9881C | JD9365 | |
| 触摸芯片 | GT9271 | ||
| 显示尺寸 (mm) | 88.0 × 155.0 | 108.24 × 172.82 | 135.96 × 217.18 |
| 像素大小 (H × V) (mm) | 0.12075 × 0.12075 | 0.13455 × 0.13455 | 0.1692 × 0.1692 |
| 对比度 | 800:1 | 1200:1 | 800:1 |
| 可视角度 | 170° | 178° | |
| 工作温度 | 0℃ ~ 60℃ | ||
钢化玻璃面板屏幕
灵敏触控，高清显示，耐用设计
电容式 10 点触控屏
支持 10 点灵敏触控，直观操作与快速响应深度融合，让开发高效便捷
支持横竖屏显示
本产品默认设置为横屏显示，可以通过修改软件设置进行竖屏显示
板载前置摄像头
| 感光芯片 | OV5647 | CMOS 尺寸 | 1/4 英寸 |
| 像素 | 500 万 | 光圈 | F2.4 |
| 焦距 | 3.89mm | 对角视场角 | 72.9° |
| 畸变 | < 1.5% | 景深 | 20cm ~ ∞ |
| 图片 | 静态图片分辨率 2592 × 1944 像素 | ||
| 视频 | 1920 × 1080p@30，1280 × 720p@60 640 × 480p@60，640 × 480p@90 | ||
良好的散热性能
全金属外壳，高效导热设计，背面预留固定孔，方便集成嵌入
高度集成 强劲性能
采用 ESP32-P4-Core 模组集成设计，内置 ESP32-P4、32MB Nor Flash
Wi-Fi 6 和蓝牙模块
板载 ESP32-C6-MINI 模组，为 ESP32-P4 拓展了 2.4GHz Wi-Fi 6 和 Bluetooth 5 (LE)，使用 SDIO 接口协议通信，稳定连接、高效传输
音频输入输出
板载 ES8311 音频编解码芯片及 ES7210 回声消除电路，
搭配双麦克风与喇叭，满足日常音频应用需求
支持 AI 语音交互
支持主流 AI 平台，可接入在线大模型平台，
如豆包、DeepSeek 等 AI 模型
应用场景
图片仅供展示，详细配置请参考配置清单
资源简介
- ESP32-P4-Core
集成 ESP32-P4NRW32、32MB Nor Flash
- ESP32-C6-MINI-1U-H8 模组
SDIO 接口协议，拓展开发板 Wi-Fi 6、Bluetooth 5 (LE)
- MIPI CSI 接口
15PIN 1.0mm 间距，支持 MIPI-2lane 摄像头
- 2.54 4PIN 焊盘
用于 ESP32-C6 模组烧录固件
- 扬声器接口
1.25mm 2PIN
- TOUCH 接口
- DSI 接口
- ES8311 低功耗音频编解码芯片
用于处理音频编码、解码
- ES7210 回声消除算法芯片
回声消除算法芯片，可用于消除回声，提高音频采集准度
- Micro SD 卡槽
SDIO 3.0 接口协议
- 电池接口
JST 1.2mm 2PIN
- 板与板间信号传输接口
适用于 16PIN 0.5mm FPC 排线
- 板与板间供电共地接口
适用于超薄 1.25mm 4PIN 接头转接线
- 贴片麦克风
双麦克风阵列
- Type-C 接口 USB TO UART
可用于供电与程序烧录、调试
- Type-C 接口 USB OTG
USB OTG 2.0 High Speed 接口
- 电源拨动开关
- BOOT 按键
上电或者复位时按下，进入下载模式
- RESET 按键
- PWR、Charge 双色灯
电源指示灯、充电指示灯
- 40PIN 排座
引脚定义
