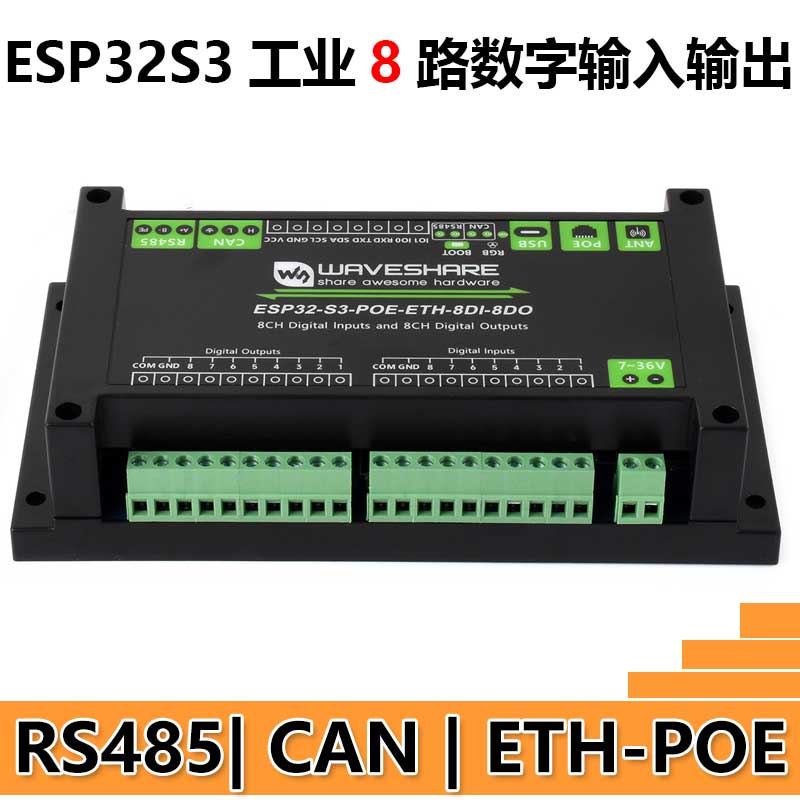

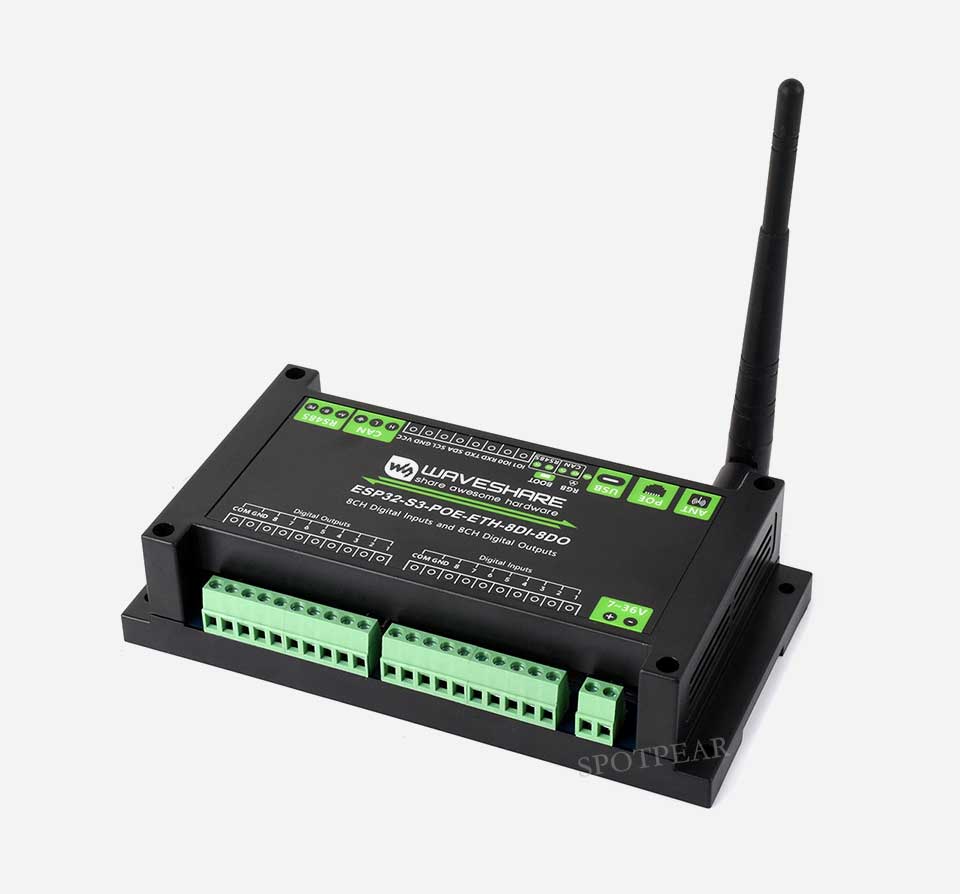

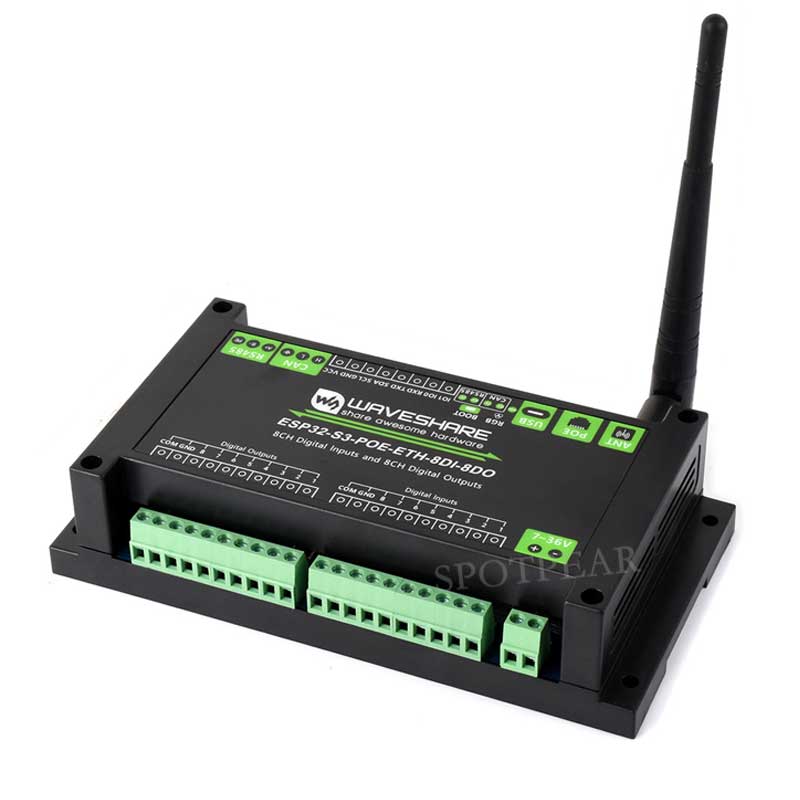

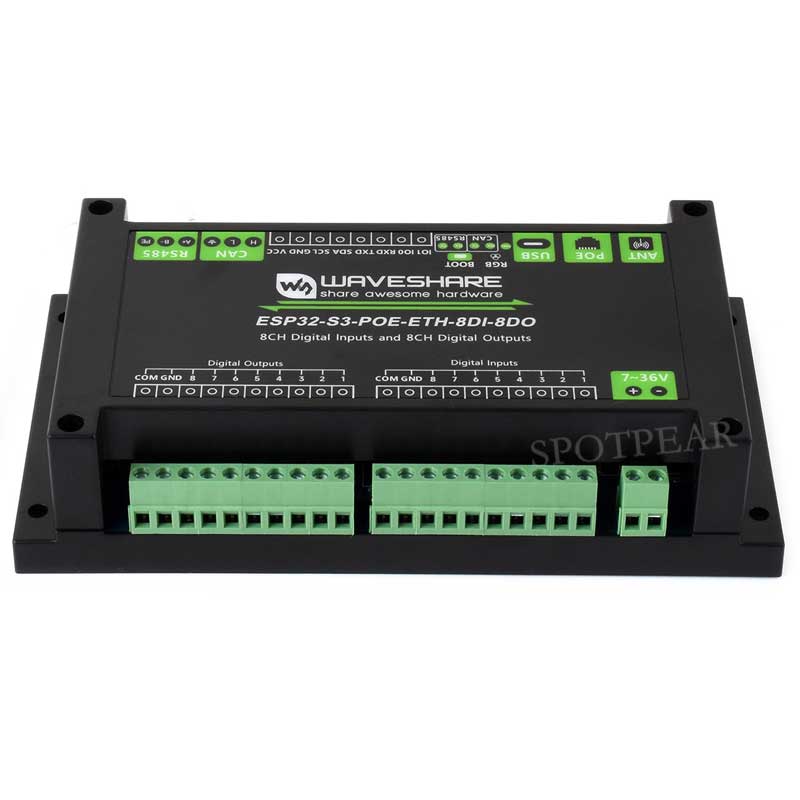

ESP32-S3 工控板
工业级 8 路数字输入输出控制器
基于 ESP32-S3 主控，支持 Wi-Fi、蓝牙、RS485、CAN 及网口等接口
内置电源隔离、光耦隔离等保护电路，安全稳定更可靠
产品特性
- 基于 ESP32-S3 单片机，内置 Xtensa 32 位 LX7 双核处理器，主频高达 240MHz
- 集成 2.4GHz Wi-Fi 和低功耗蓝牙 Bluetooth 5 (LE) 双模无线通信，具有出色的射频性能
- 输出采用达林顿管，带光耦隔离，驱动能力更强，灌电流可达 500mA，内置续流二极管保护

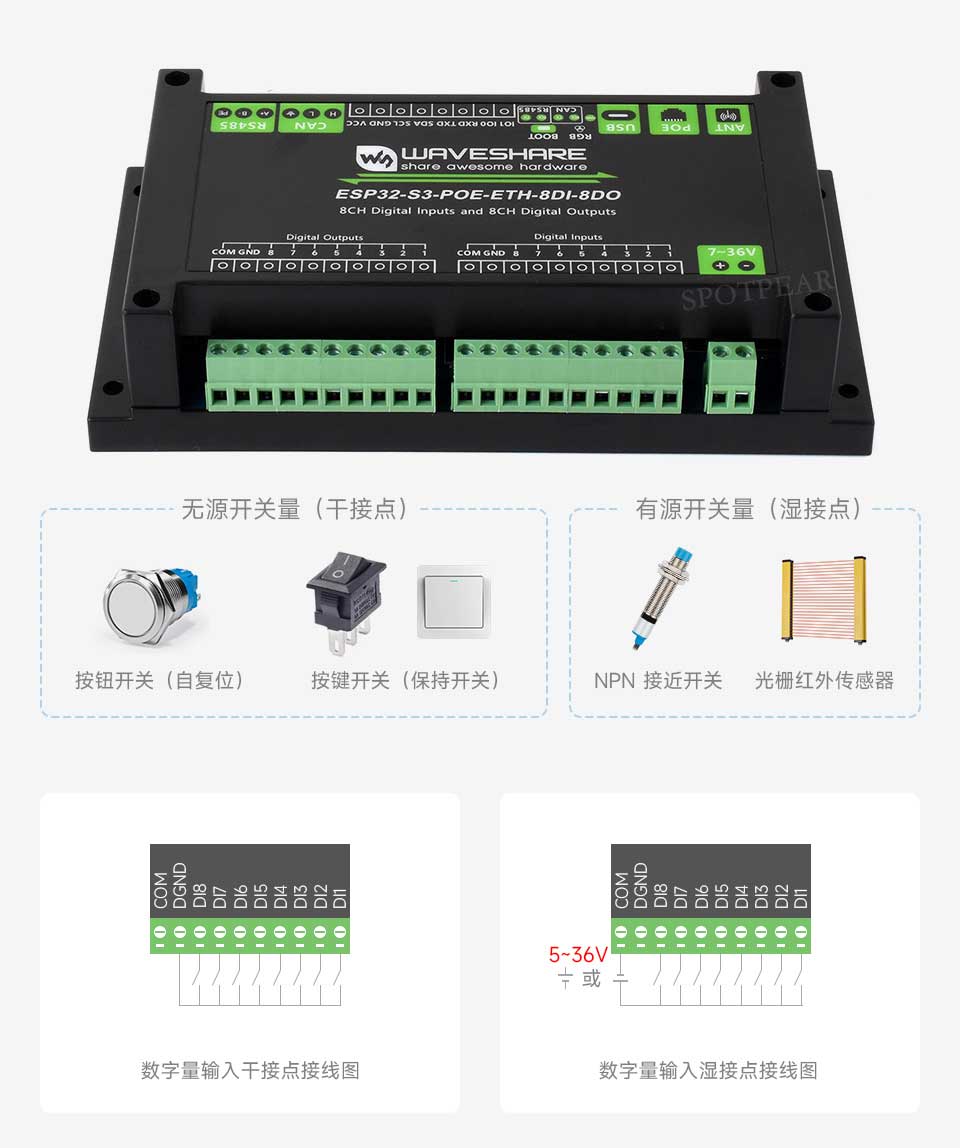

- 开关量输入带双向光耦隔离，支持无源和有源开关量输入，数字输出支持开关输入联动模式控制
- 板载隔离型 RS485 接口，方便外扩接入各种 RS485 Modbus 工业扩展模块或传感器
- 板载隔离型 CAN 接口，方便外扩接入各种 CAN 设备
- 板载排针接口，允许接入其他设备
- 板载 USB Type-C 接口，可用于供电和下载调试，方便开发使用
- 板载接线端子供电接口，支持 7V ~ 36V 宽电压范围供电，方便工业供电使用
- 板载 RTC 时钟芯片，支持定时任务
- 板载 W5500 以太网芯片，通过 SPI 接口扩展 10/100Mbps 网络连接
- 板载 PoE 模块，实现以太网供电功能 (符合 IEEE 802.3af 标准)
- 板载光耦隔离，避免外接电路干扰控制芯片
- 板载数字隔离，避免外部信号干扰控制芯片
- 板载一体式电源隔离，可提供稳定的隔离电压，隔离端无须额外供电
- 板载 Micro SD 卡槽，可外接 SD 卡存储图片或文件
- 板载蜂鸣器、RGB 彩灯、电源指示灯、RS485 收发指示灯和 CAN 指示灯，方便感知设备的运行工作状态

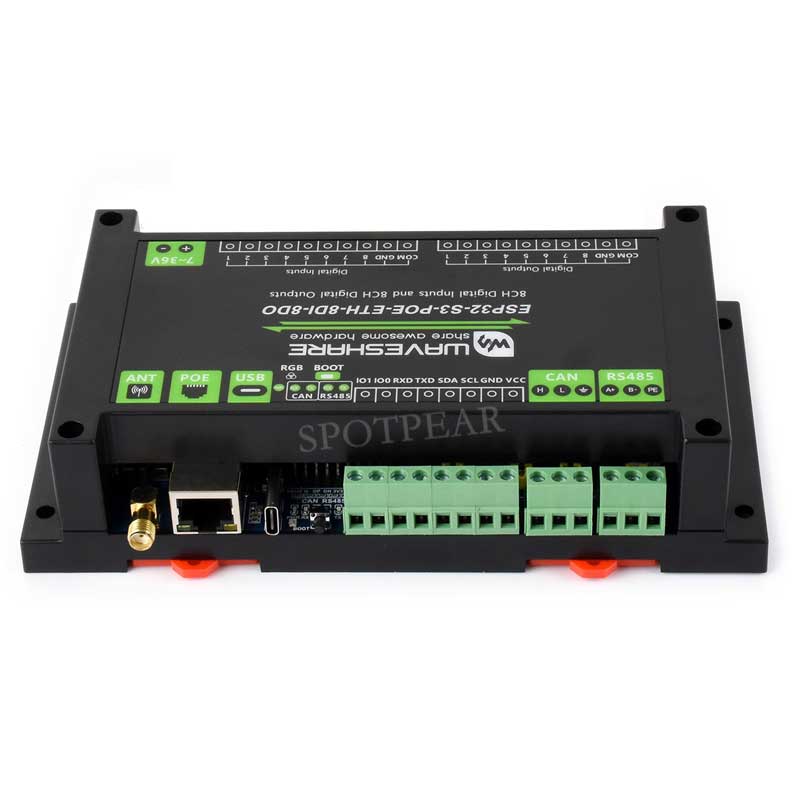

- 导轨式保护外壳，方便安装使用，带外壳更安全
产品参数
| 型号 | ESP32-S3-POE-ETH-8DI-8DO | |
|---|---|---|
| 微控制器 | ESP32-S3 (默认为 ESP32-S3-WROOM-1U-N16R8 模组，可定制) | |
| 无线通信 | 2.4GHz Wi-Fi (802.11 b/g/n)、Bluetooth 5 (LE) | |
| USB 接口 | 接口形式 | USB Type-C |
| 供电电压 | 5V | |
| 功能 | 设备供电、USB 通信和固件下载等 | |
| 隔离型 RS485 通信接口 | 接口形式 | 接线端子 |
| 方向控制 | 通过主控硬件流设定自动控制 | |
| 接口保护 | 提供 TVS 管保护、浪涌和静电保护 | |
| 匹配电阻 | 默认 NC，预留 120R 匹配电阻，可跳线帽使能 | |
| 隔离型 CAN 通信接口 | 接口形式 | 接线端子 |
| 方向控制 | 硬件自动判别和控制数据传输方向 | |
| 接口保护 | 提供 TVS 管保护、浪涌和静电保护 | |
| 匹配电阻 | 默认 NC，预留 120R 匹配电阻，可跳线帽使能 | |
| 网口 | PoE 网口，支持 IEEE 802.3af 标准 | |
| 数字输出 | 输出路数 | 8 路 |
| 输入电压范围 | 5V ~ 40V | |
| 输出类型 | 开漏输出，输出负载 500mA / 通道 (MAX) | |
| 隔离类型 | 光耦隔离 | |
| 数字输入 | 输入路数 | 8 路 |
| 输入电压范围 | 5V ~ 36V | |
| 输入类型 | 无源输入 / 有源输入 (NPN 型或 PNP 型) | |
| 隔离类型 | 双向光耦隔离 | |
| 指示灯 | RGB | 彩色酷炫灯珠，可自定义显示颜色 |
| PWR | 电源指示灯，接入 USB，检测到电压则亮红灯 | |
| TXD | 发送指示灯，有数据从 RS485 / CAN 接口发出时亮绿灯 | |
| RXD | 接收指示灯，有数据从 RS485 / CAN 接口接收时亮蓝灯 | |
| 端子供电 | 供电范围 | 7V ~ 36V |
| 产品外观 | 外壳 | 导轨式保护外壳 |
| 尺寸 | 175 × 90 × 40 (mm) | |
基于 ESP32-S3
专为 AIoT 市场打造
搭载 Xtensa 32 位 LX7 双核处理器，主频高达 240MHz，
拥有强大的 AI 运算能力和安全加密机制，
集成 2.4GHz Wi-Fi 和低功耗蓝牙 Bluetooth 5 (LE) 双模无线通信

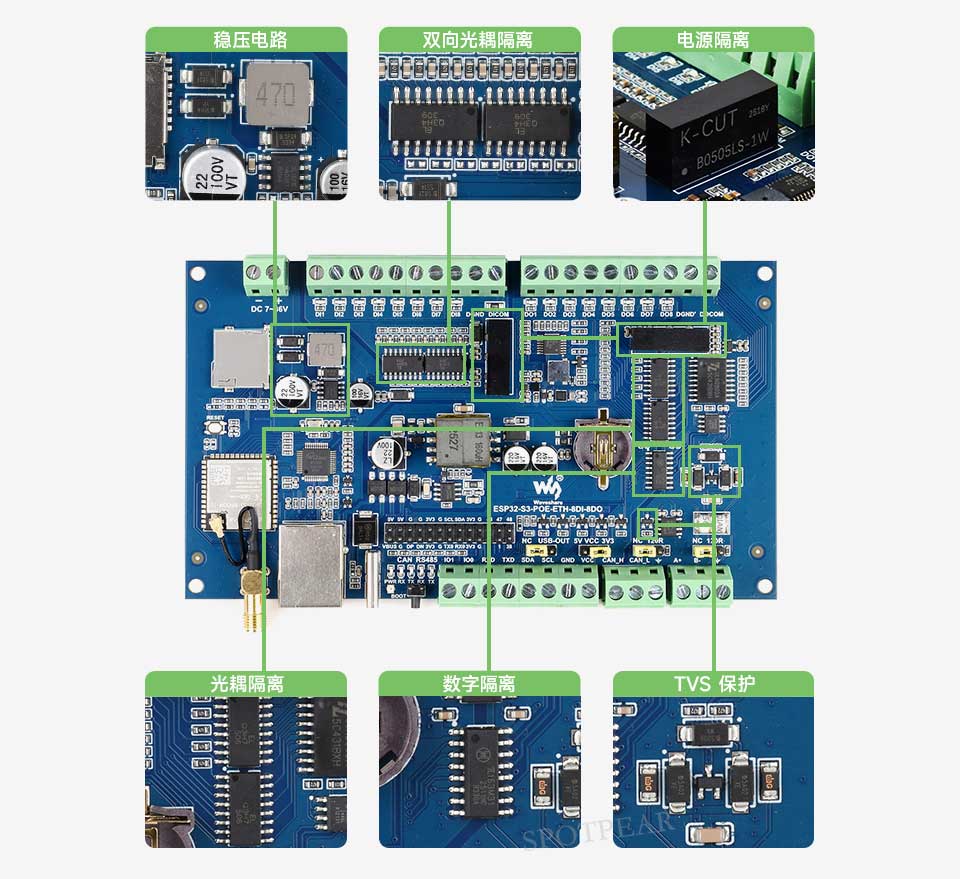

板载多种隔离保护电路
多重保护，使用安全更可靠
数字量输入全隔离
数字量输入输出全隔离，内置双向光耦，
支持无源输入和有源输入 (PNP 型或 NPN 型)

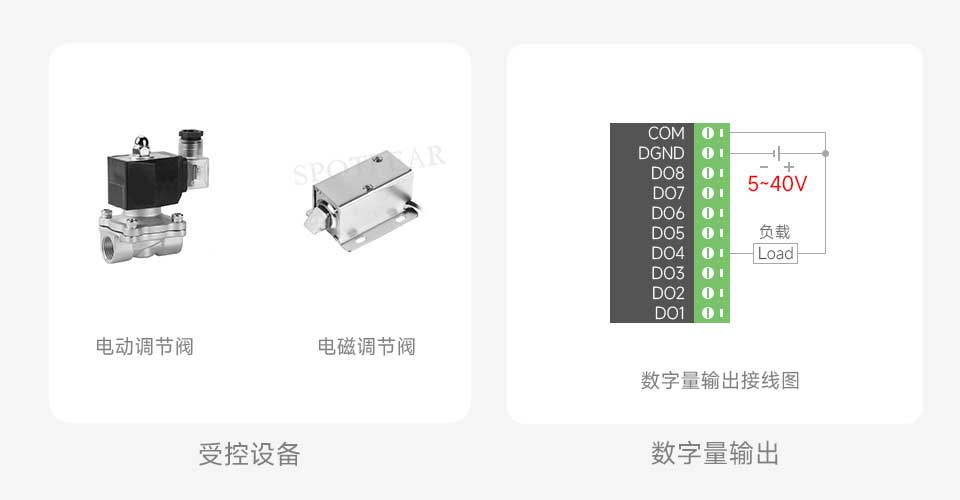

数字量输出全隔离
达林顿管开漏输出，单通道灌电流可达 500mA，可直接驱动继电器

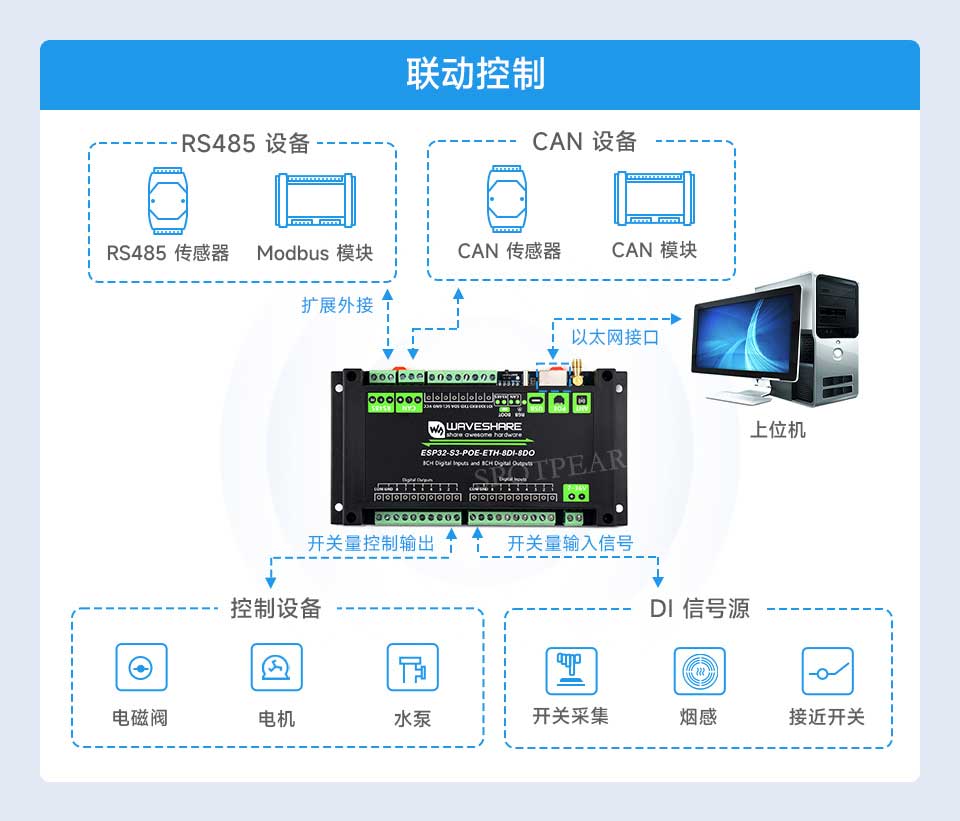

应用场景

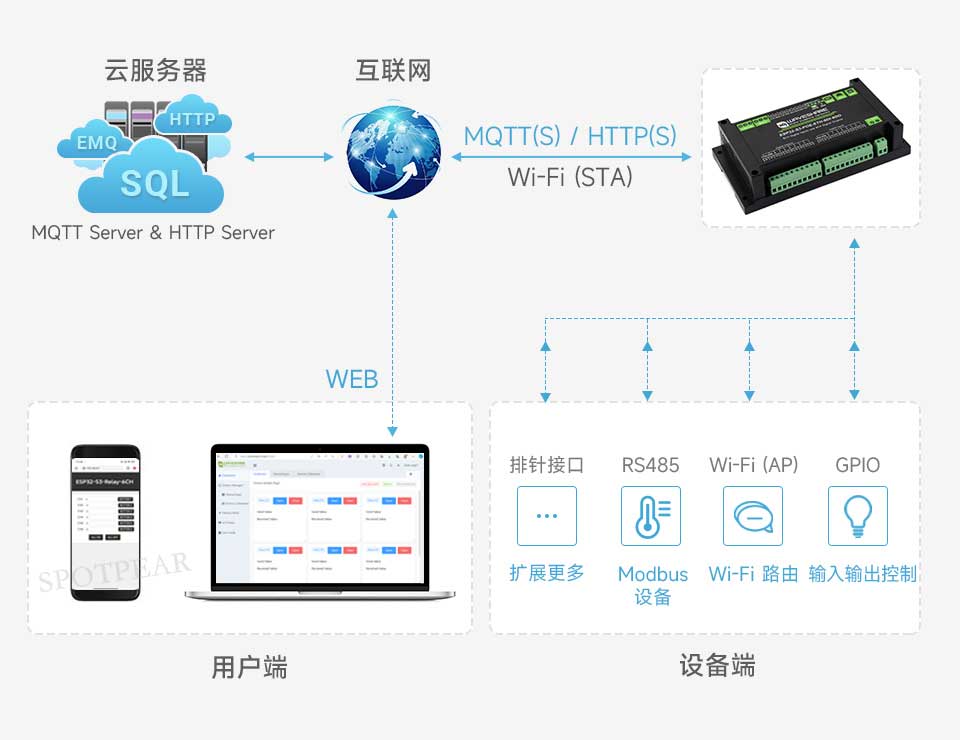

支持 RS485、蓝牙或 Wi-Fi 联网远程控制

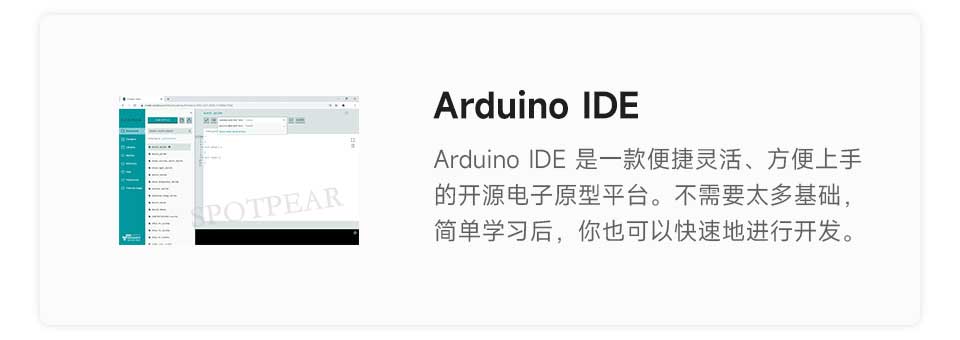

支持 Arduino，方便二次开发
配套完善的 SDK、开源资料教程，方便上手，可快速嵌入到应用中
板载 PoE 模块

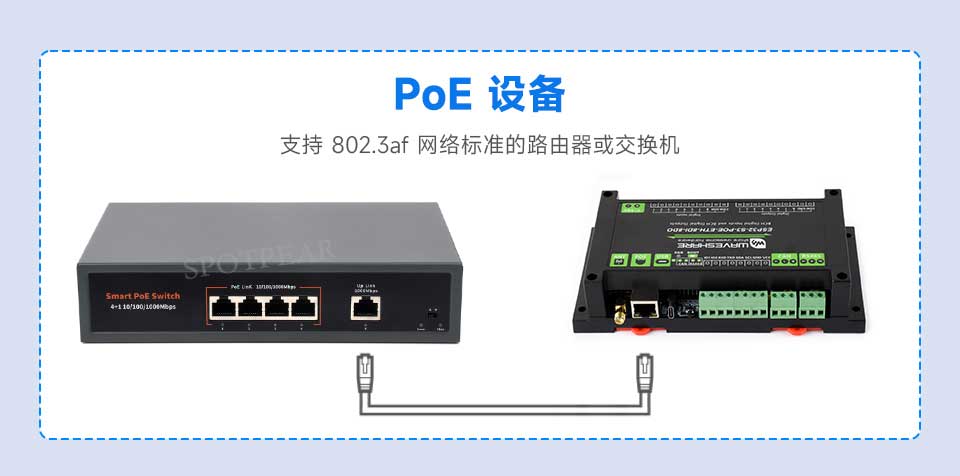

仅一根网线接入 PoE 设备即可实现联网和供电
图片仅供展示，本产品不含图中交换机
示例演示
示例代码提供多种组合方式，
结合 waveshare.cloud 物联网连接演示，
使用轻量级 MQTT 协议实现数据可视化服务

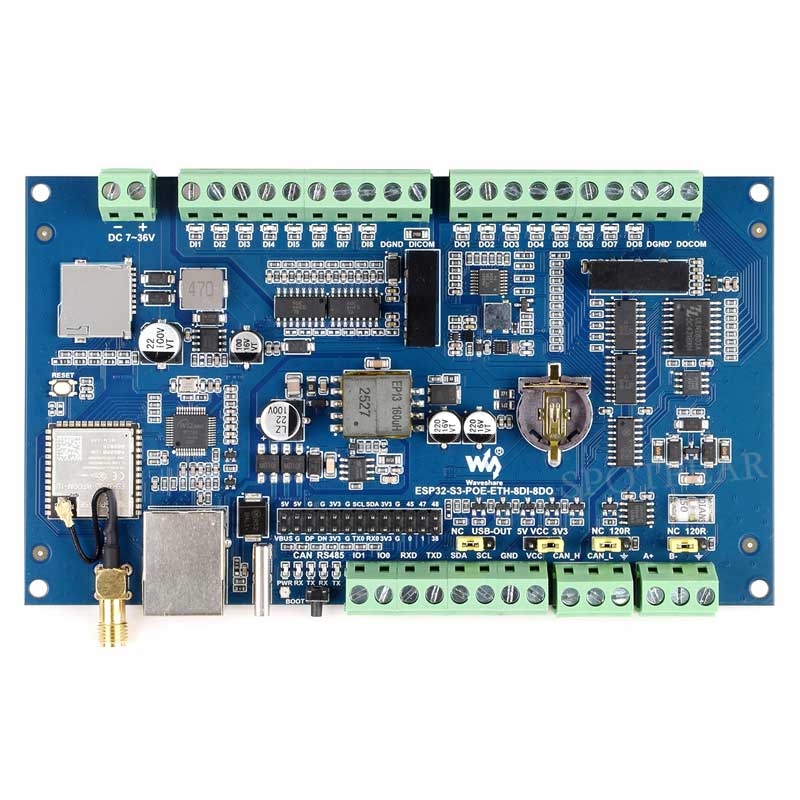

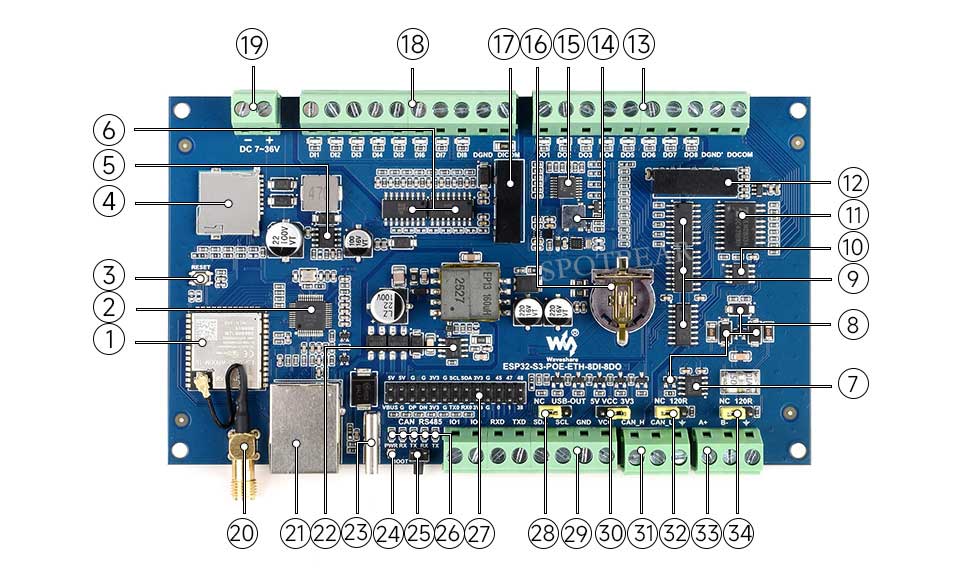

资源简介
- ESP32-S3-WROOM-1U-N16R8
采用 ESP32-S3 系列芯片，Xtensa 双核 32 位 LX7 处理器
(内置 16MB Flash 和 8MB PSRAM) - W5500
通过 SPI 接口扩展 10/100Mbps 网络连接
- 复位按键
- Micro SD 卡槽
支持外接 SD 卡存储图片和文件
- 电源模块
- 双向光耦隔离
- CAN 转换芯片
- 板载 TVS (瞬态电压抑制管)
可有效抑制电路中的浪涌电压和瞬态尖峰电压
- 光耦隔离和数字隔离
避免外接电路干扰控制芯片
- RS485 转换芯片
- 达林顿管
灌电流可达 500mA，内置续流二极管保护
- 电源隔离
提供稳定隔离电压，隔离端无须额外供电
- 数字输出端子
- 蜂鸣器
- TCA9554PWR
扩展 IO，用于控制数字输出
- RTC 电池接口
- 电源隔离
提供稳定隔离电压，隔离端无须额外供电
- 数字输入端子
- 电源接线端子
支持 DC 7V~36V 宽电压范围供电
- 外部天线连接座
SMA 母孔天线座，用于 Wi-Fi 和蓝牙无线通信
- 网口
- PoE 模块
PoE 网口，支持 IEEE 802.3af 标准
- USB Type-C 接口
可用于设备供电、固件下载和 USB 通信
- WS2812 RGB 彩灯
- BOOT 按键
- 工作指示灯
PWR：电源指示灯
RXD：RS485 / CAN 接收指示灯
TXD：RS485 / CAN 发送指示灯 - 排针接口
可接入其他设备
- USB Type-C 对外供电排针
可用于通过 USB Type-C 对外供电
- 多功能端子
- 多功能端子电平切换排针
通过切换该端子实现多功能端子上的通信电平及输出电压
- CAN 通信接口
支持连接外部 CAN 设备
- CAN 匹配电阻
预留 120R 匹配电阻，可跳线帽使能
- RS485 通信接口
支持连接外部 RS485 设备
- RS485 匹配电阻
预留 120R 匹配电阻，可跳线帽使能

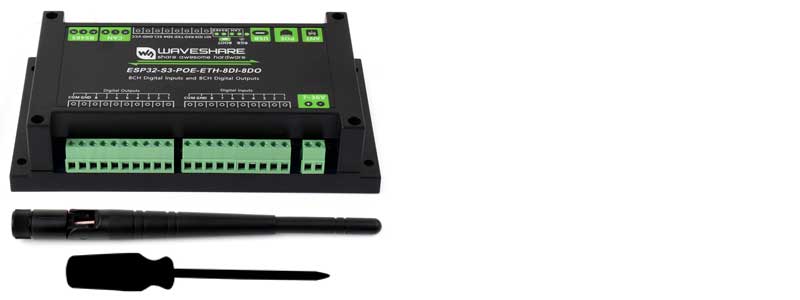

外壳设计

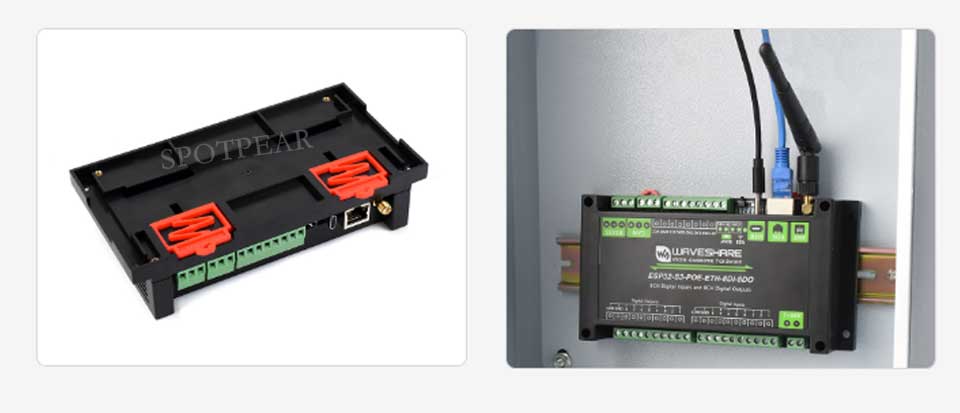

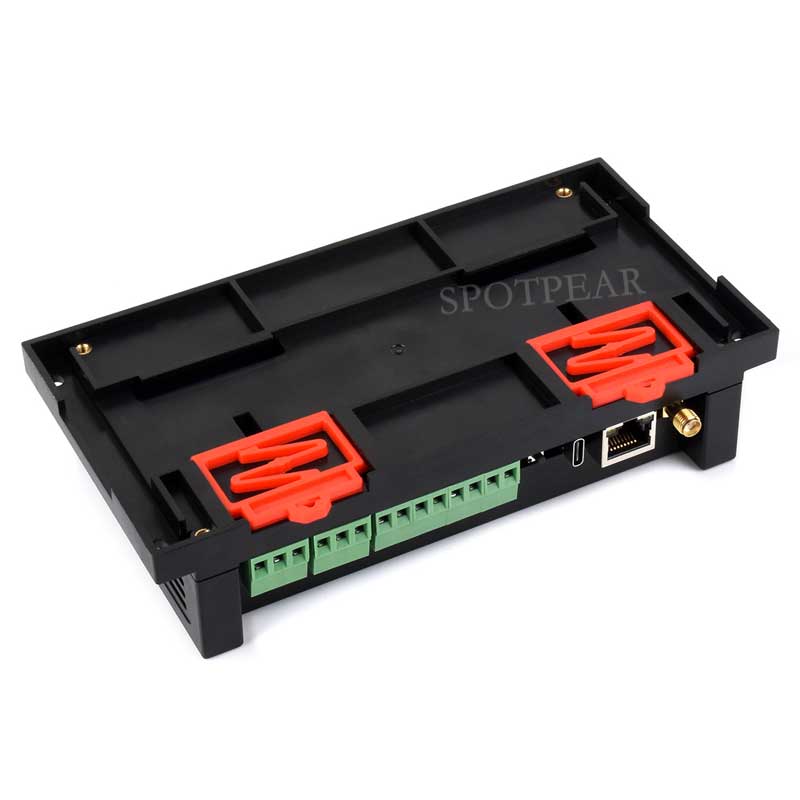

导轨式保护外壳，支持 35mm 标准导轨，安装方便
产品尺寸
