ESP32-S3 LoRa 开发板 LR1121第三代射频芯片USB邮票孔
¥82.9
制造商：斑梨电子
SKU：020812600000
发布时间：2026-03-10 16:21
ESP32-S3 LoRa 开发板 LR1121 第三代射频芯片 支持 Sub-GHz/2.4GHz LoRa 无线通信

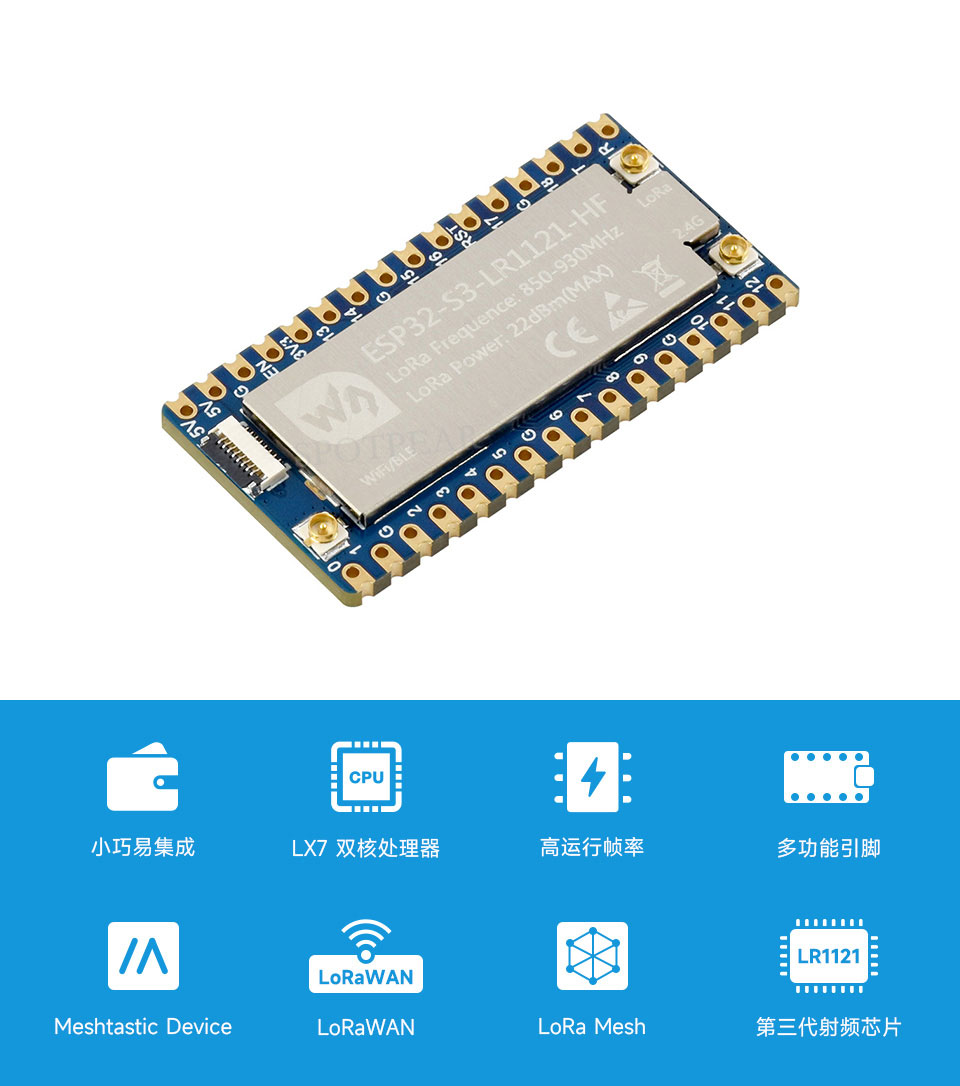

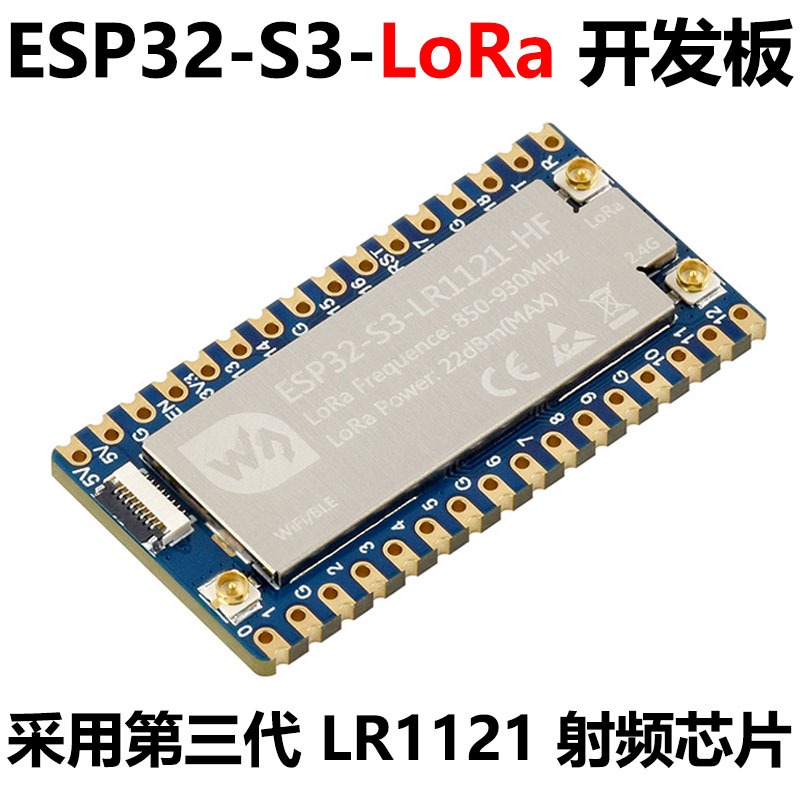

ESP32-S3-LoRa 开发板
采用第三代 LR1121 射频芯片 LF / HF 频段可选

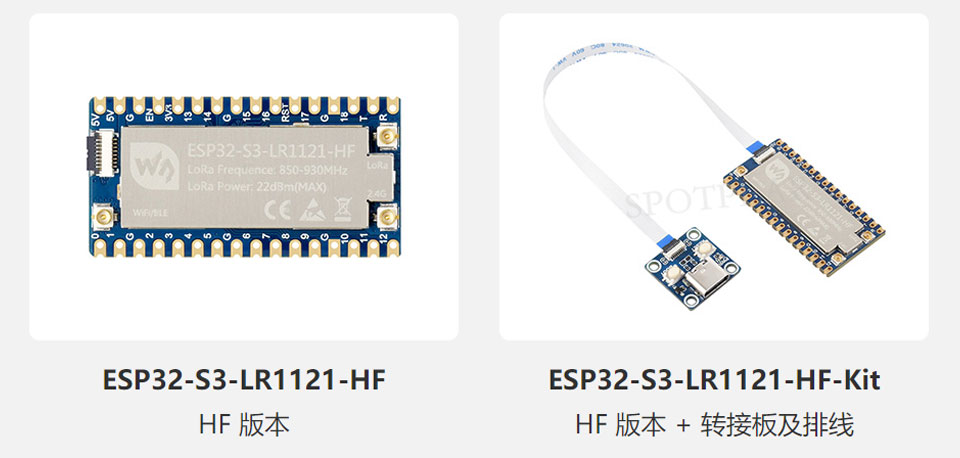

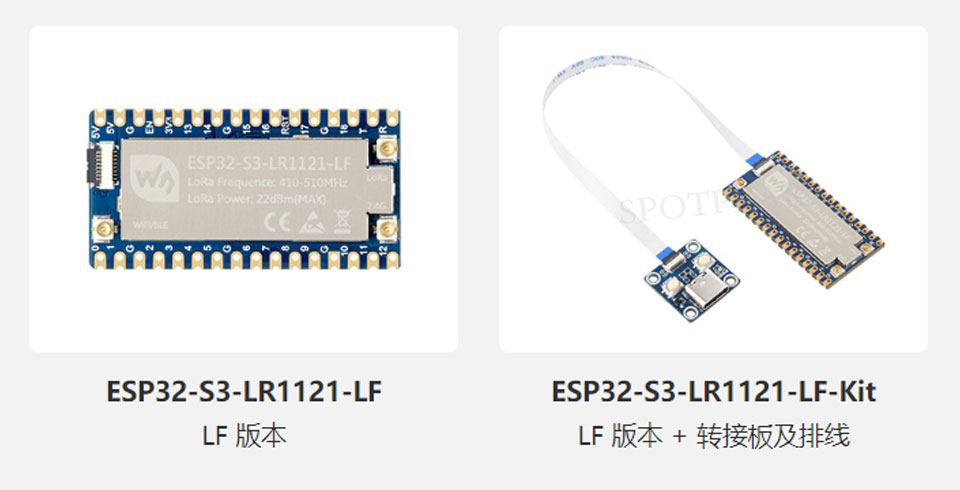

版本选择
HF 版本频率为 850MHz ~ 930MHz，适用于欧美大洋洲区域

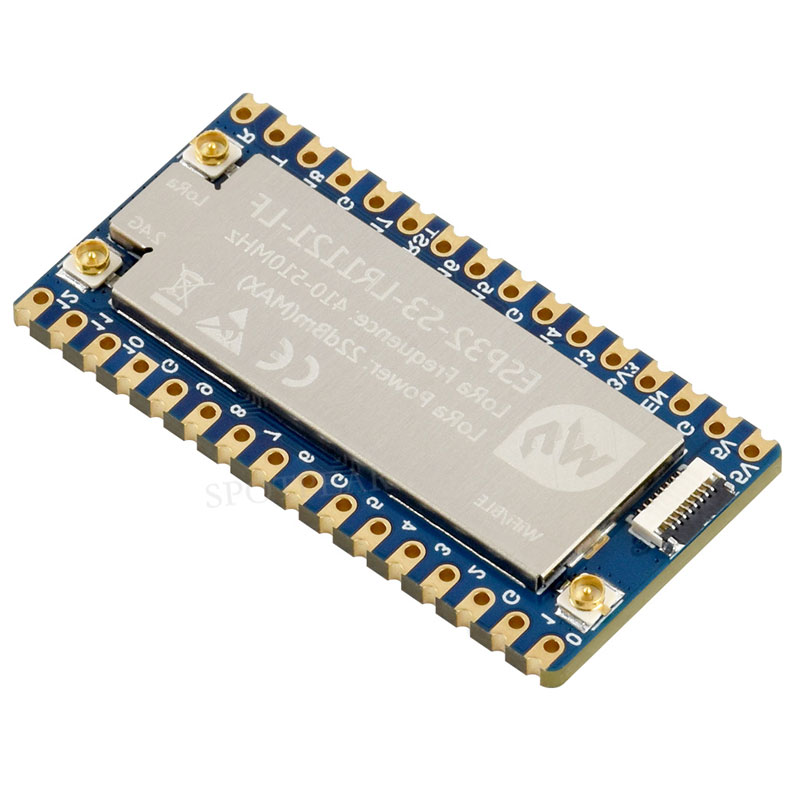

LF 版本频率为 410MHz ~ 510MHz，适用于亚欧区域
支持 LoRa 2.4G，用更低功耗实现更远距离的全球无线连接
请根据当地无线电管理规定选择频率版本
产品特性
- 搭载 Xtensa 32 位 LX7 双核处理器，主频高达 240MHz，性能强劲
- 支持 2.4GHz Wi-Fi (802.11 b/g/n) 及 Bluetooth 5 (LE)，满足多样化无线需求
- 内置 512KB SRAM、384KB ROM，叠封 4MB Flash 及 2MB PSRAM，资源丰富
- 采用邮票孔设计，提升集成度，便于用户自主设计底板
- 4 × SPI、2 × I2C、3 × UART、2 × I2S 及 2 × ADC 等丰富外设
- 采用 Semtech LR11xx 系列中的第三代低功耗 LoRa 收发器 LR1121
- 支持 Sub-GHz (150MHz ~ 960MHz)、S 频段 (2.0GHz ~ 2.1GHz) 和 2.4GHz ISM 频段
- 通过 LoRa 或 LoRaWAN 协议结合网关接入云端，构建低功耗广域网络
- 支持 LoRa、(G)FSK 和 LR-FHSS 调制方式，与 SX126X / SX127X 频段兼容，便于产品升级
- 集成 AES-128 加密引擎，提升数据安全性
- 板载 TCXO 晶振，确保在高低温工况下频率稳定
- 适用于工业遥测、智能家居、环境监测和远程数据采集等 IoT 应用场景
- 配套 C 示例程序和使用手册，便于开发和快速应用
产品对比
| 版本型号 | LF 版本 | HF 版本 |
|---|---|---|
| 射频芯片 | LR1121 | |
| 工作频段 | LF：410MHz ~ 510MHz | HF：850MHz ~ 930MHz |
| 2000MHz ~ 2500MHz | ||
| 发射功率 | -9dBm ~ 22dBm@Sub-GHz 频段 -18dBm ~ 13dBm@ISM 频段 | |
| 发射电流 | 87.7mA@22dBm 52.7mA@13dBm | 111.2mA@22dBm 49.6mA@13dBm |
| 信号调制 | LoRa、(G)FSK、LR-FHSS | |
| 天线保护 | TVS 保护 | |
| 接口类型 | 邮票孔、排座、间距 2.54mm | |
| 通信速率 | LoRa：0.091Kbps ~ 62.5Kbps (G)FSK：0.6Kbps ~ 300Kbps | |
| 通讯距离 | Sub-GHz 频段：5KM ISM 频段：2KM | |
| 扩频因子 | SF5 ~ SF12 | |
| 接收灵敏度 | -127dBm@Sub-GHz 频段，SF=7，CR4_5，BWL=125KHz -111dBm@ISM 频段，SF=7，CR4_5，BWL=800KHz | |
| 天线接口 | IPEX1 | |
| 工作温度 | -40℃ ~ 85℃ | |
| 尺寸 | 21.00 × 41.00 (mm) | |
支持 C/C++
配套完善 SDK 及开源资料教程，便于快速嵌入应用
体积小巧 分体式设计
采用邮票孔沉金工艺设计，高度集成封装，

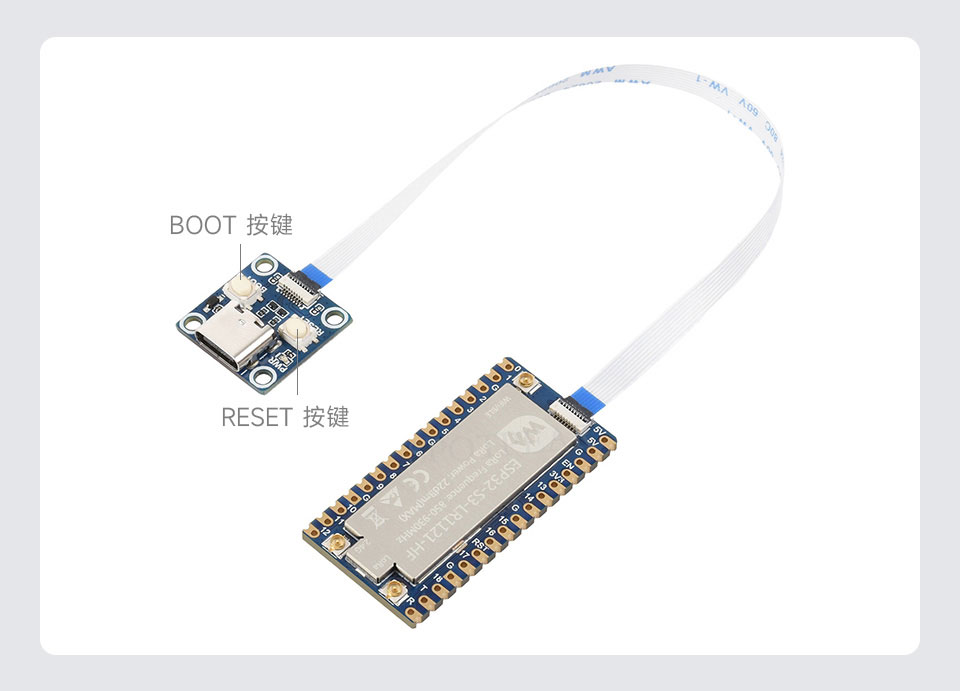

可通过转接板引出 USB Type-C 接口，更易于嵌入组合到各种产品应用
ESP32-S3 专为 AIoT 市场打造
搭载 Xtensa 32 位 LX7 双核处理器，主频高达 240MHz，
拥有强大的 AI 运算能力和安全加密机制

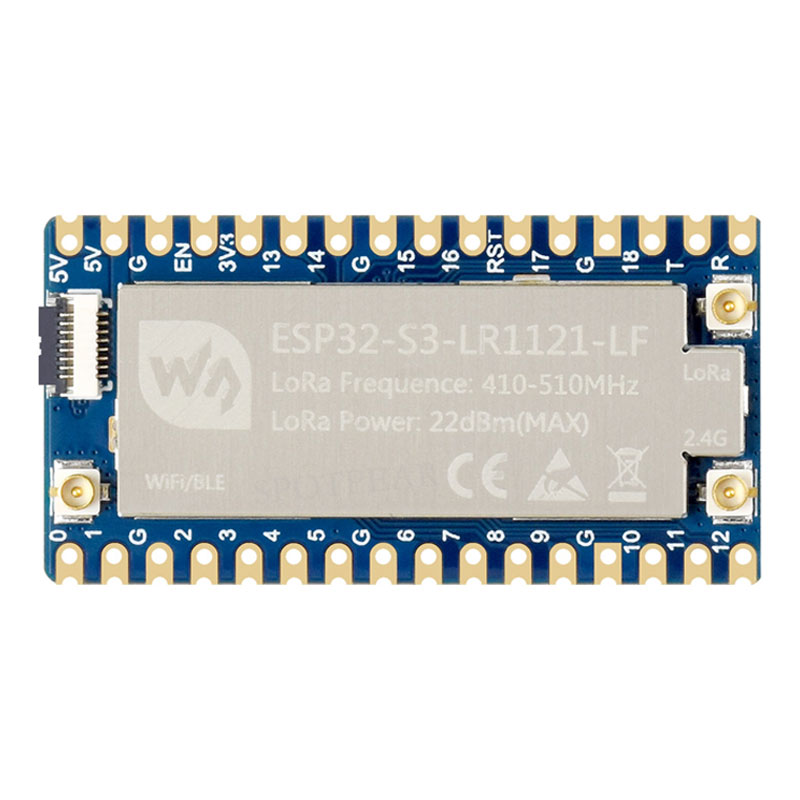

21 个多功能 GPIO 引脚
ESP32 系列可以通过 GPIO 矩阵
把 UART、SPI、I2C 和 PWM 等外设信号灵活映射到几乎任意 GPIO

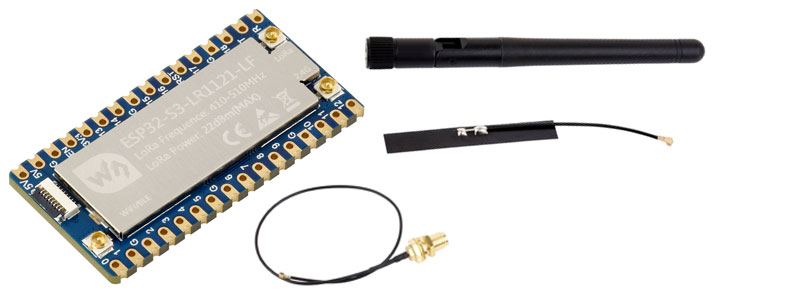

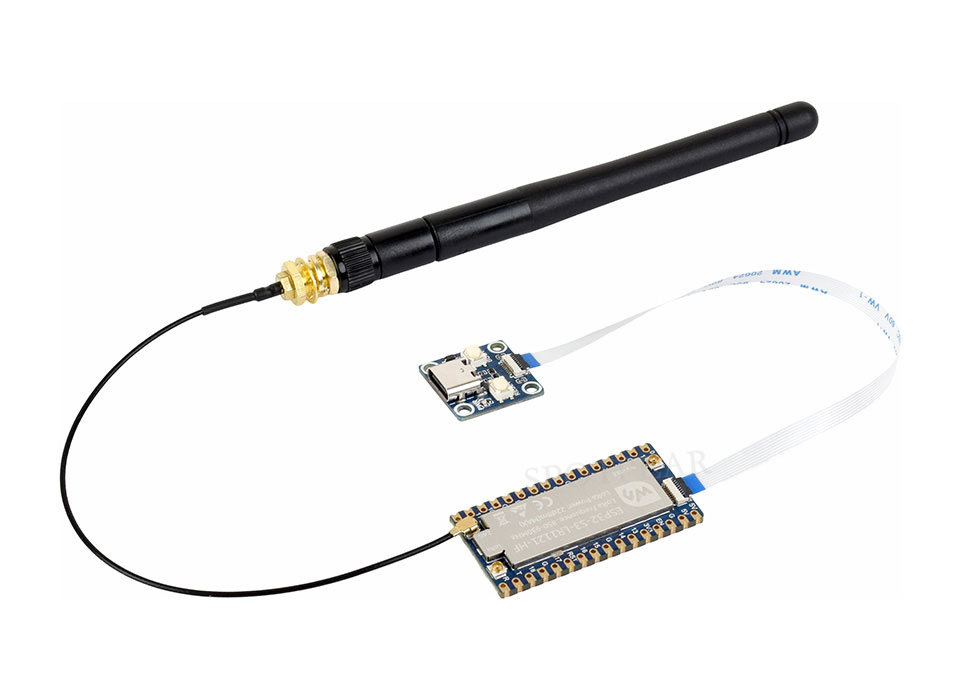

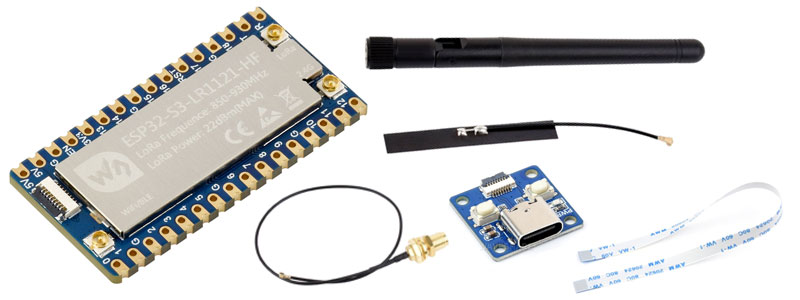

配套 LoRa 天线
可通过天线接口接入天线

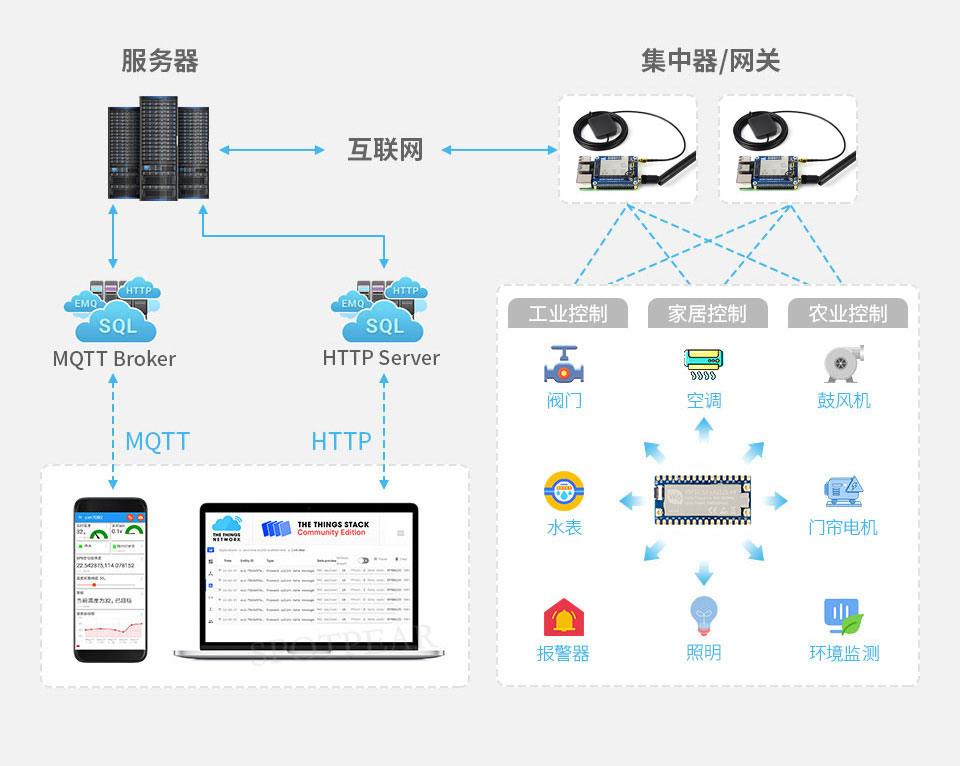

应用示例

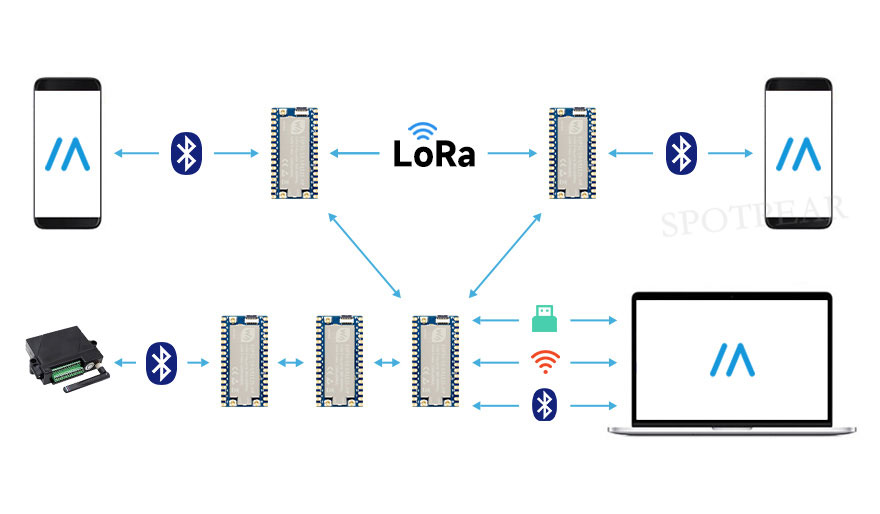

可结合 Meshtastic 实现多设备之间无网互联通信
工业、智能家居和数据采集

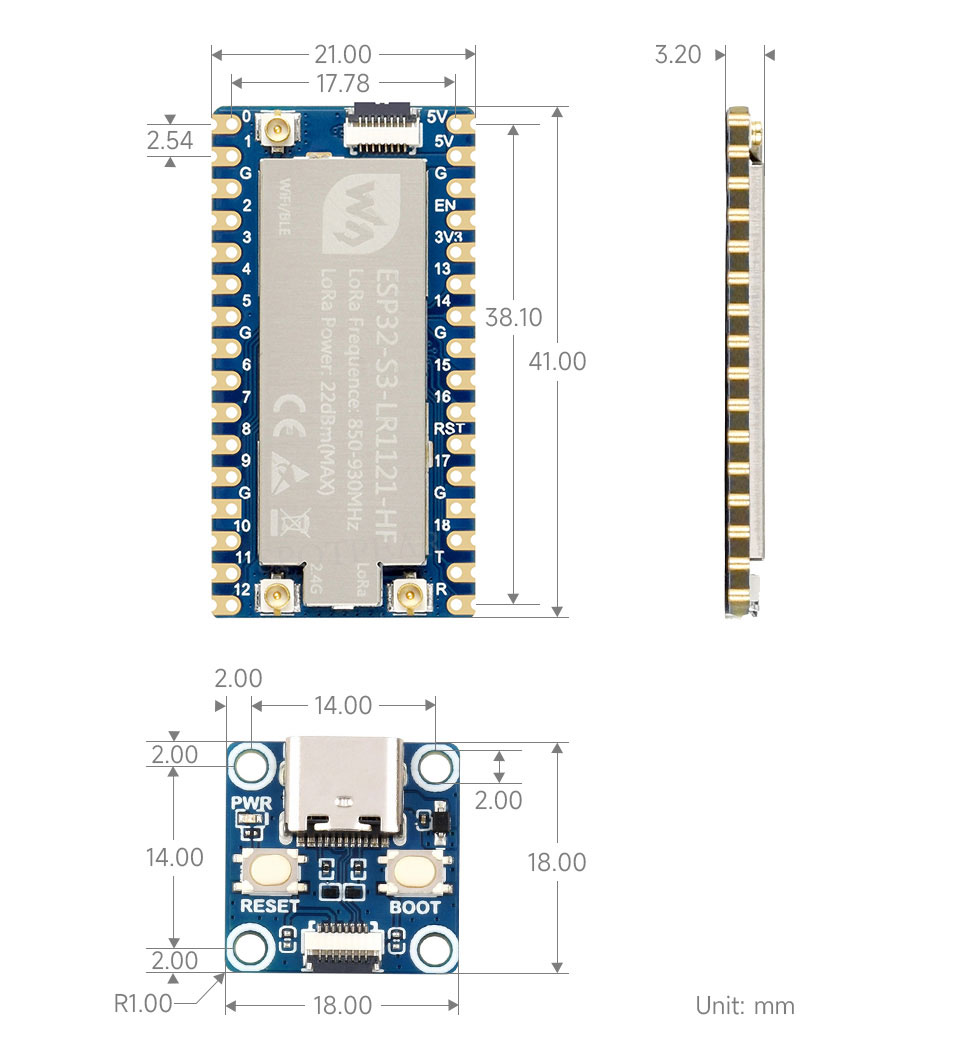

产品尺寸
