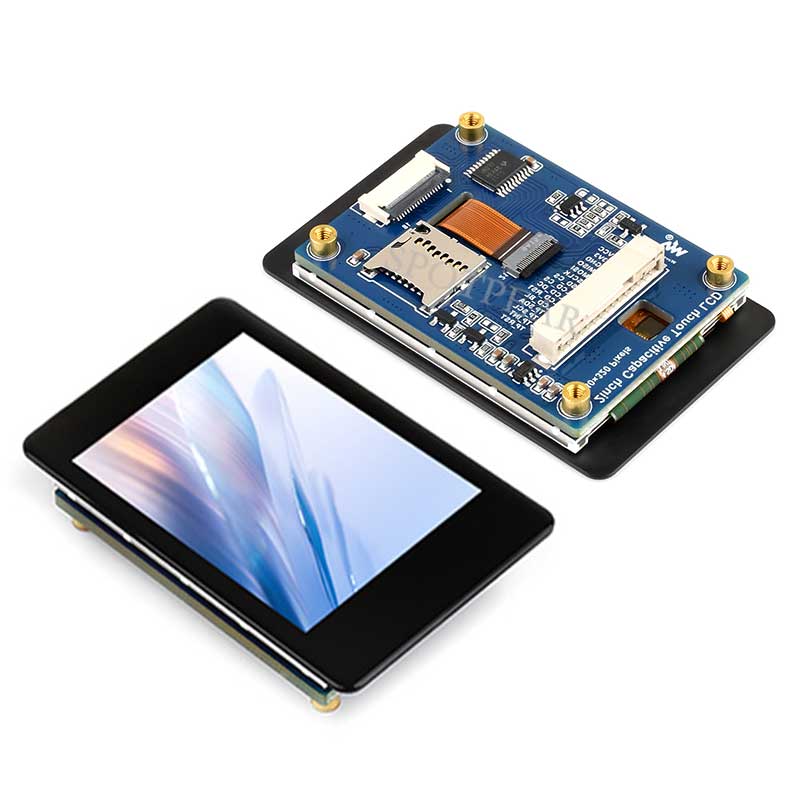

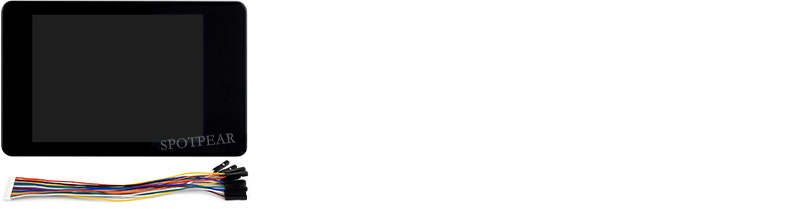

2 英寸 触摸 LCD 带扩展板
内置 ST7789T3 驱动芯片和 CST816D 电容触控芯片
提供树莓派、ESP32、Pico 及 Arduino 等例程资料
产品特点

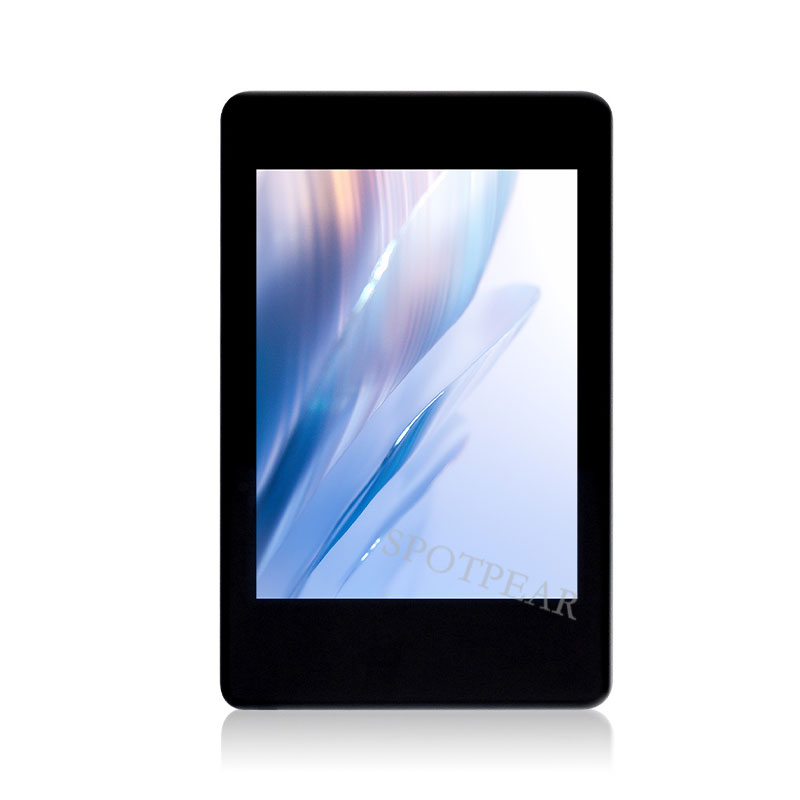

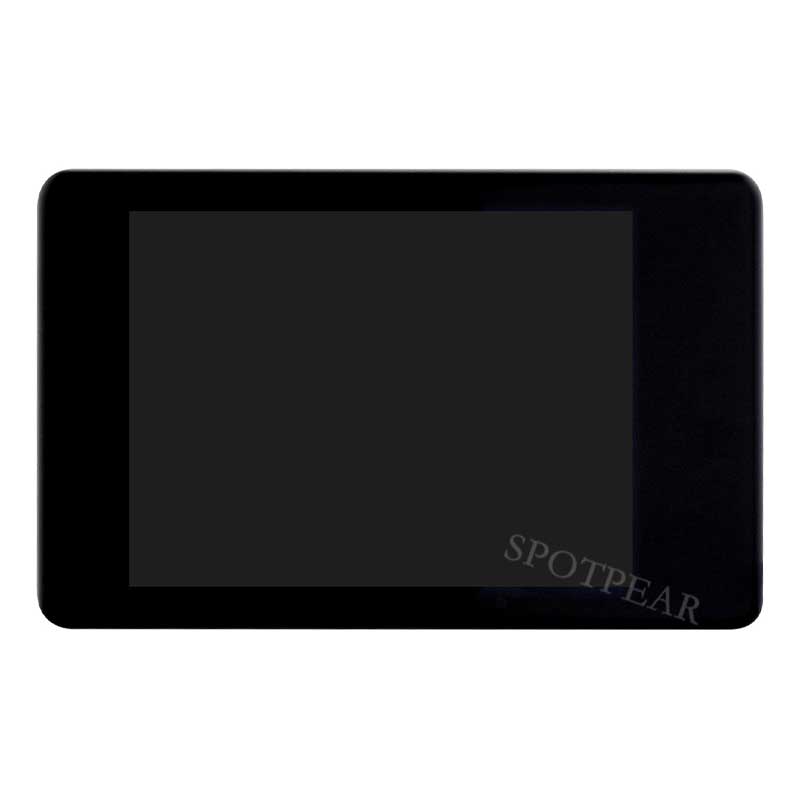

- 配备 240 × 320 分辨率的 262K 彩色显示屏，视觉效果出色
- 触摸屏透光性高，响应速度快，触控灵敏，使用寿命长
- 内置 ST7789T3 驱动芯片和 CST816D 电容触控芯片，分别通过 SPI 和 I2C 接口通信，减少接口引脚的占用

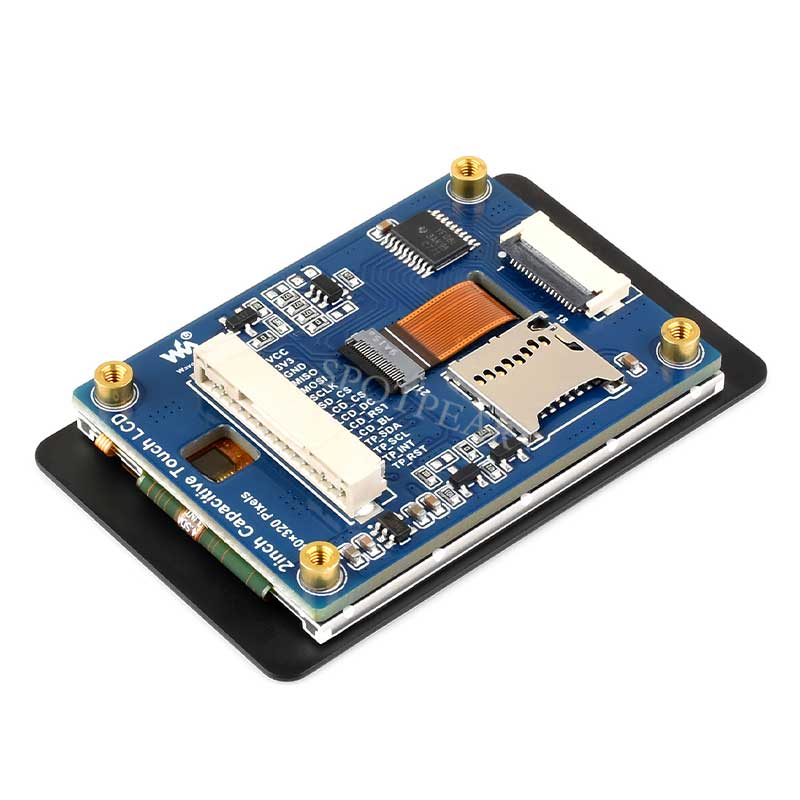

- 支持 15PIN 端子接口和 18PIN FPC 插槽两种连接方式
- 板载电平转换芯片，支持 3.3V 和 5V 工作电压
- 提供树莓派、ESP32、Pico 以及 Arduino 平台的完整例程和开发资料

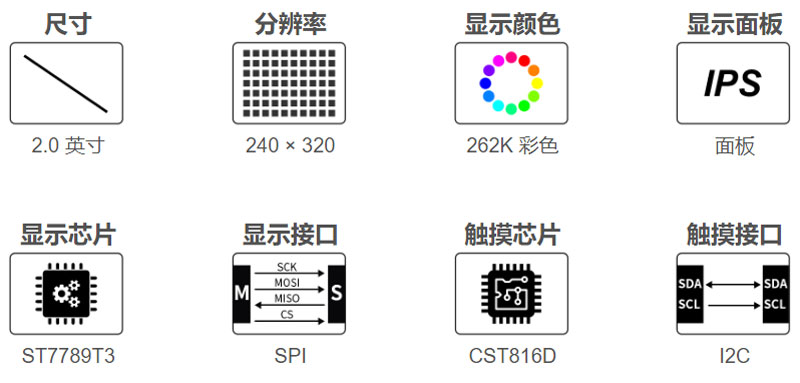

产品参数
| 工作电压 | 3.3V / 5V | 分辨率 | 240 × 320 像素 |
|---|---|---|---|
| 显示芯片 | ST7789T3 | 触摸芯片 | CST816D |
| 显示接口 | 4-wire SPI | 触摸接口 | I2C |
| 显示面板 | IPS | 触摸类型 | 电容感应式 |
| 像素间距 | 0.1275 × 0.1275 (mm) | 触控点数 | 单点触控 |
| 显示尺寸 | 30.6 × 40.8 (mm) | 产品尺寸 | 37.1 × 58.8 (mm) |

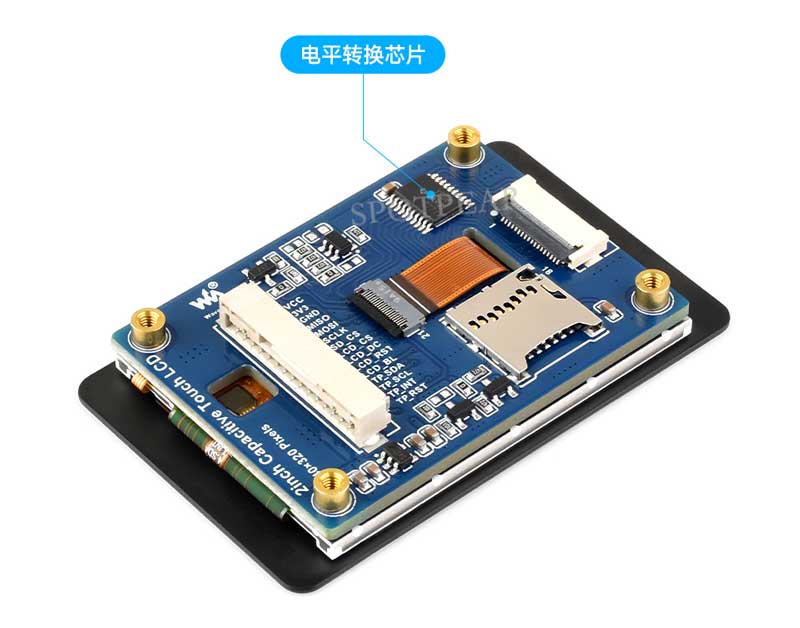

支持 3.3V / 5V 两种工作电平
板载电平转换芯片，兼容 3.3V / 5V 两种工作电平

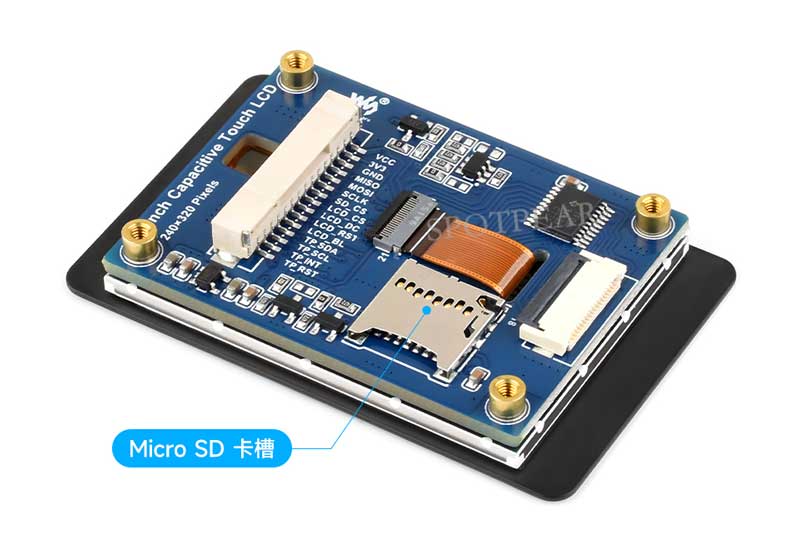

配备 Micro SD 卡槽
插入 Micro SD 卡后，能够存储更多图片或文件

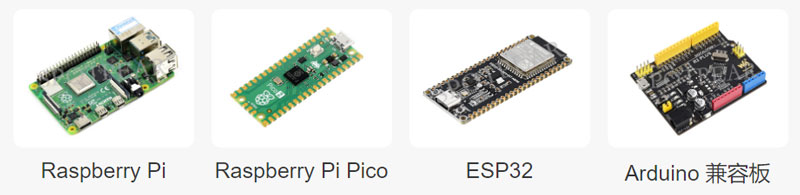

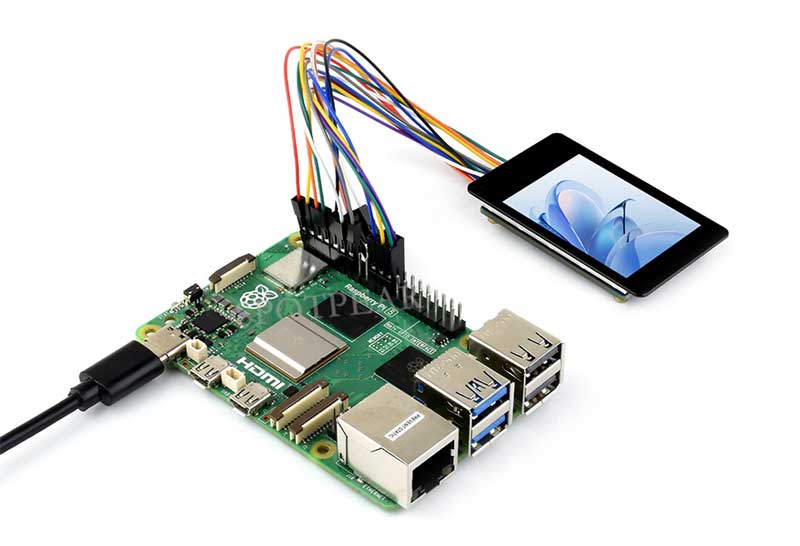

适用于多种编程平台

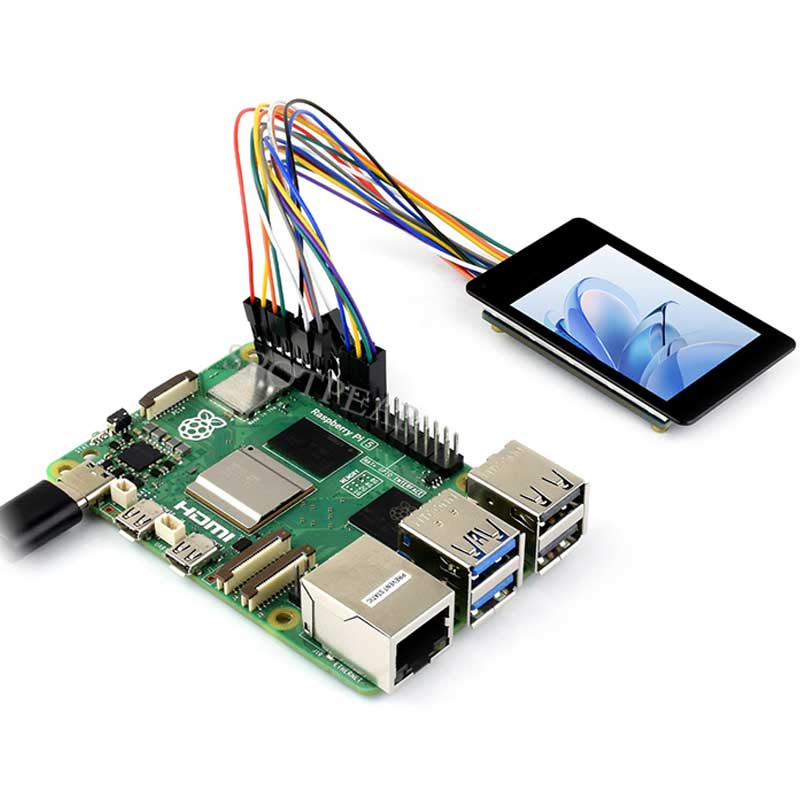

提供 Raspberry Pi、Pi Pico、ESP32 及 Arduino 等示例程序和使用手册
开发集成更方便，扩展性强
SPI 和 I2C 控制接口

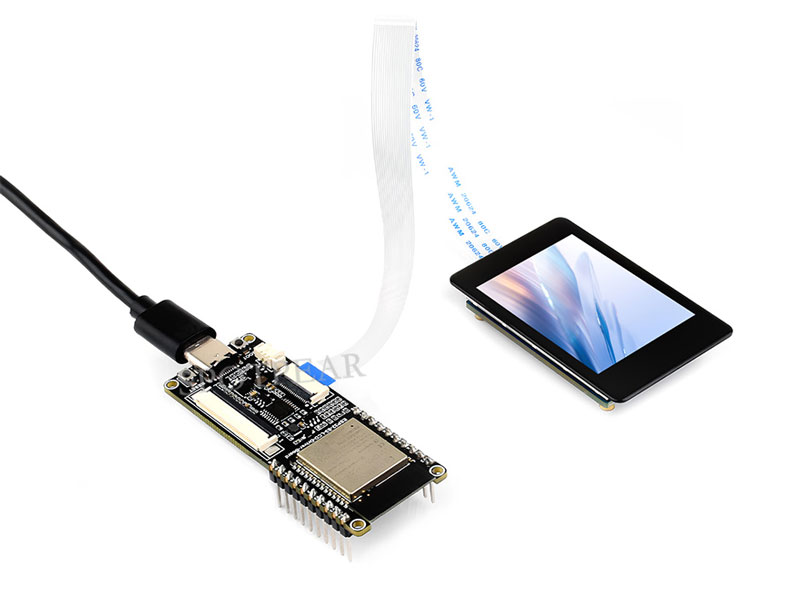

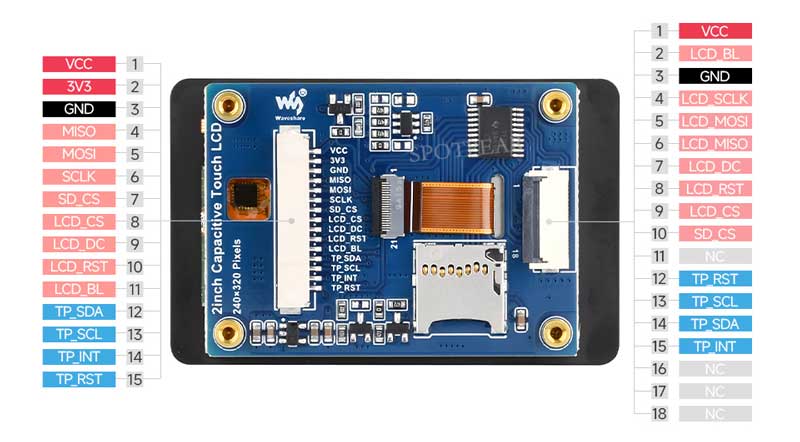

可选择 15PIN 端子接口或 18PIN 的 FPC 插槽接入控制

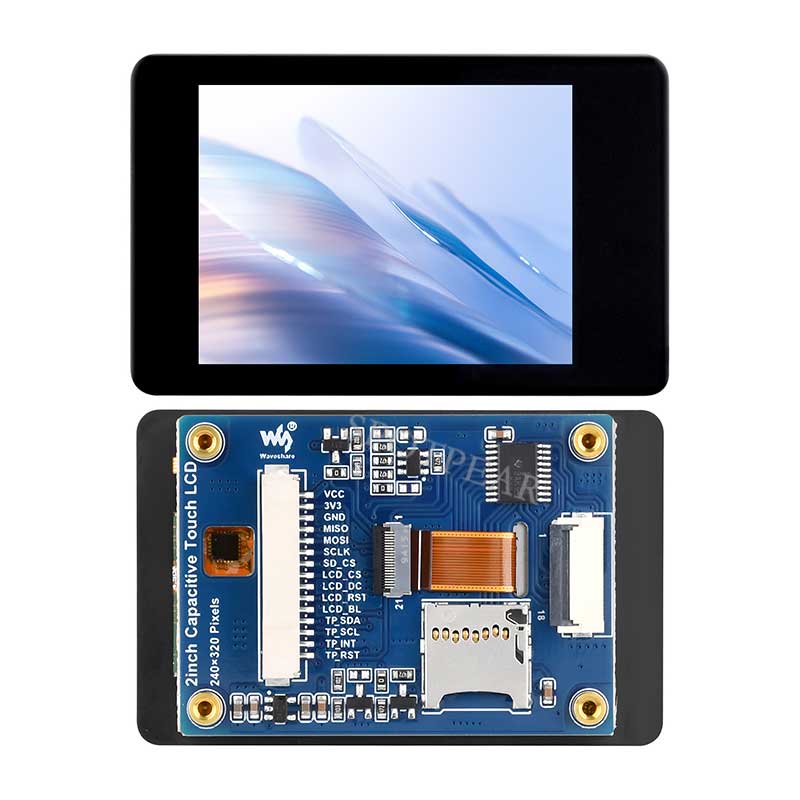

| 功能引脚 | 功能说明 | 15PIN 引脚序号 | 18PIN 引脚序号 |
|---|---|---|---|
| VCC | 电源正 (3.3V / 5V 电源输入) | 1 | 1 |
| 3V3 | 电源正 (3.3V 电源输入) | 2 | NC |
| GND | 电源地 | 3 | 3 |
| MISO | SPI 通信 MISO 引脚 | 4 | 6 |
| MOSI | SPI 通信 MOSI 引脚 | 5 | 5 |
| SCLK | SPI 通信 CLK 引脚 | 6 | 4 |
| SD_CS | Micro SD 的片选引脚，低电平有效 | 7 | 10 |
| LCD_CS | LCD 的片选引脚，低电平有效 | 8 | 9 |
| LCD_DC | LCD 的数据/命令引脚，低电平表示命令，高电平表示数据 | 9 | 7 |
| LCD_RST | LCD 的复位引脚，低电平有效 | 10 | 8 |
| LCD_BL | LCD 的背光引脚 | 11 | 2 |
| TP_SDA | TP 的数据引脚 | 12 | 14 |
| TP_SCL | TP 的时钟引脚 | 13 | 13 |
| TP_INT | TP 的中断引脚 | 14 | 15 |
| TP_RST | TP 的复位引脚，低电平有效 | 15 | 12 |
