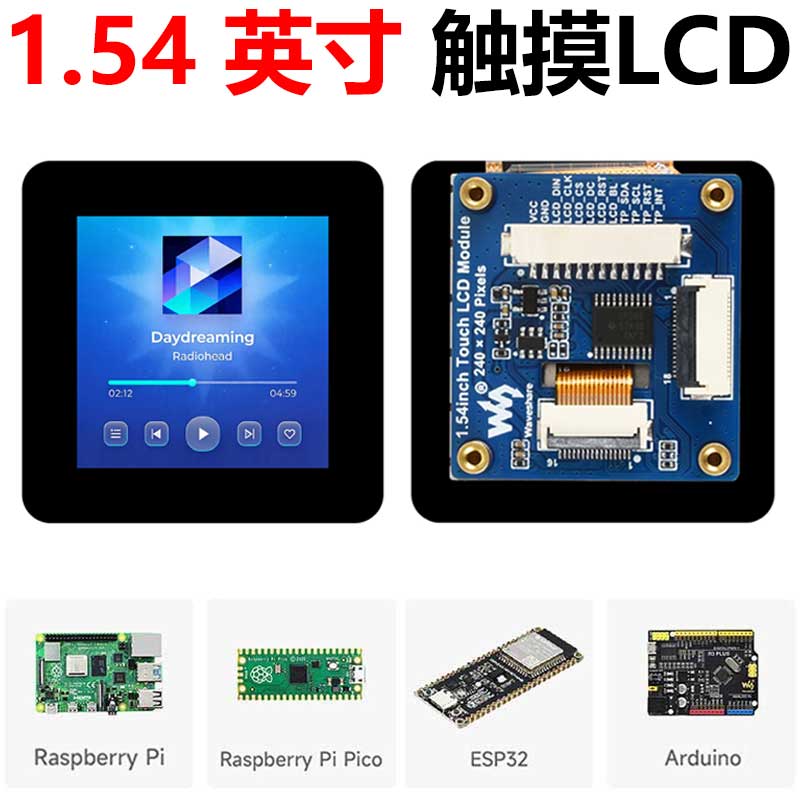

1.54 英寸触摸 LCD 带扩展板
内置 ST7789S 驱动芯片和 CST816D 电容触控芯片
提供树莓派、ESP32、Pico、Arduino 和 STM32 等例程资料
产品特点

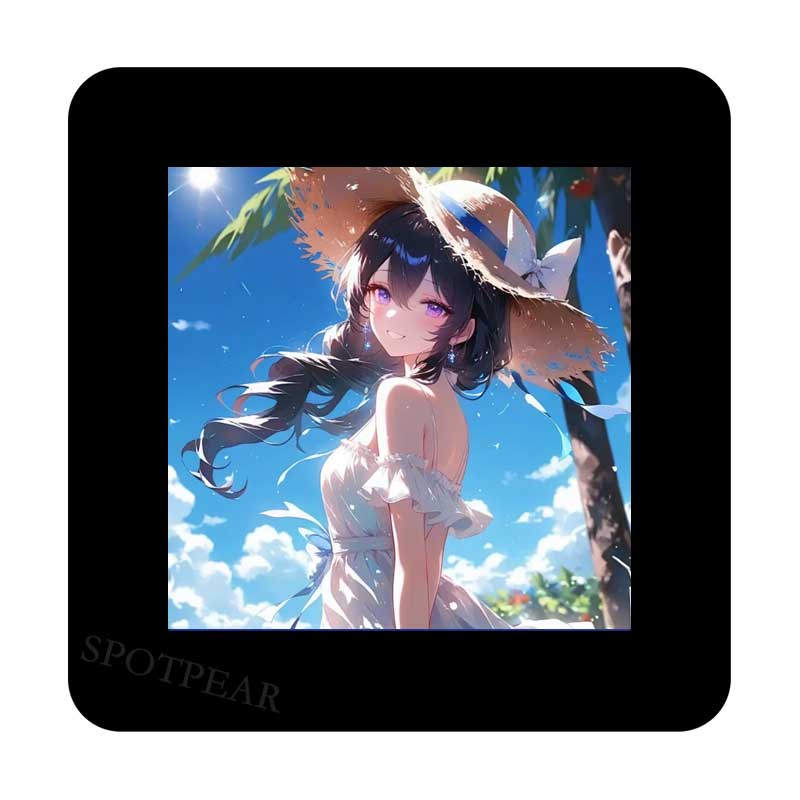

- 240 × 240 分辨率，262K 彩色，能清晰地显示彩色图片
- 触摸屏透过率高，响应快，寿命长
- 内置 ST7789S 驱动芯片和 CST816D 电容触控芯片，分别使用 SPI 和 I2C 接口通信，不占用过多接口引脚资源，可接入 Raspberry Pi / Pico / ESP32 S3 / Arduino / STM32 等主控板
- 提供树莓派、ESP32、Pico、Arduino 和 STM32 等例程资料

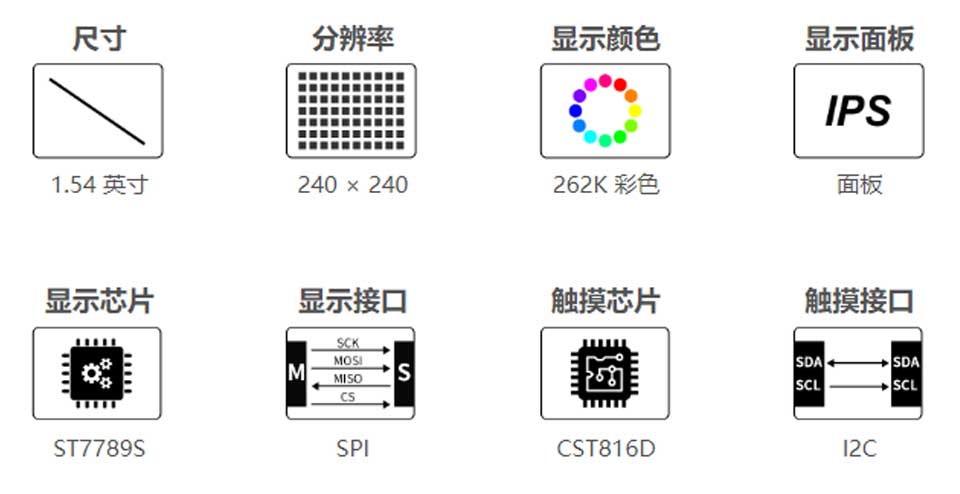

产品参数
| 工作电压 | 3.3V / 5V | 分辨率 | 240 × 240 pixels |
|---|---|---|---|
| 显示芯片 | ST7789S | 触摸芯片 | CST816D |
| 显示接口 | 4-wire SPI | 触摸接口 | I2C |
| 显示面板 | IPS | 触摸类型 | 电容感应式 |
| 显示尺寸 | 27.72 × 27.72 (mm) | 像素大小 | 0.1155 × 0.1155 (mm) |
| 产品尺寸 | 40.2 × 40.2 (mm) | ||

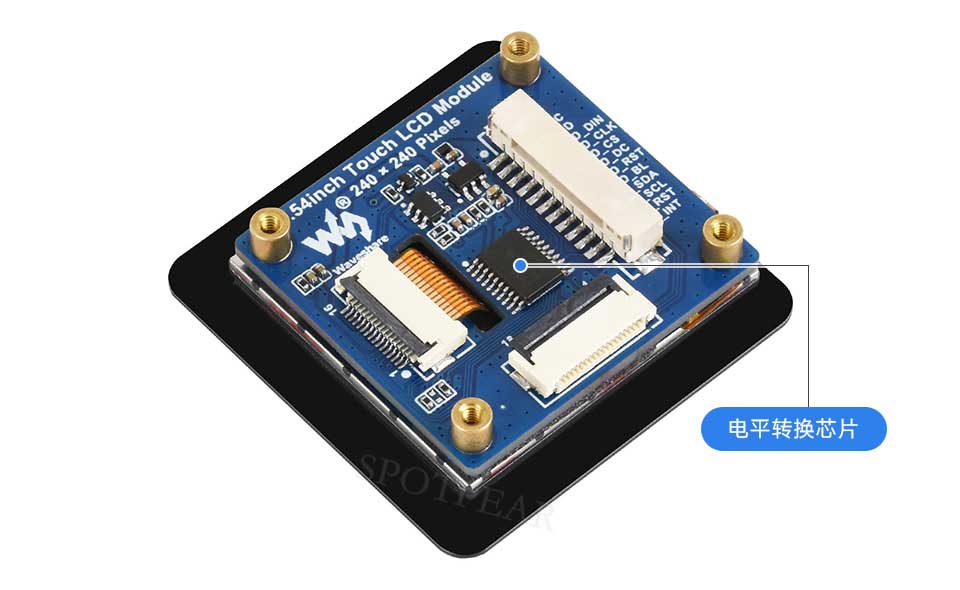

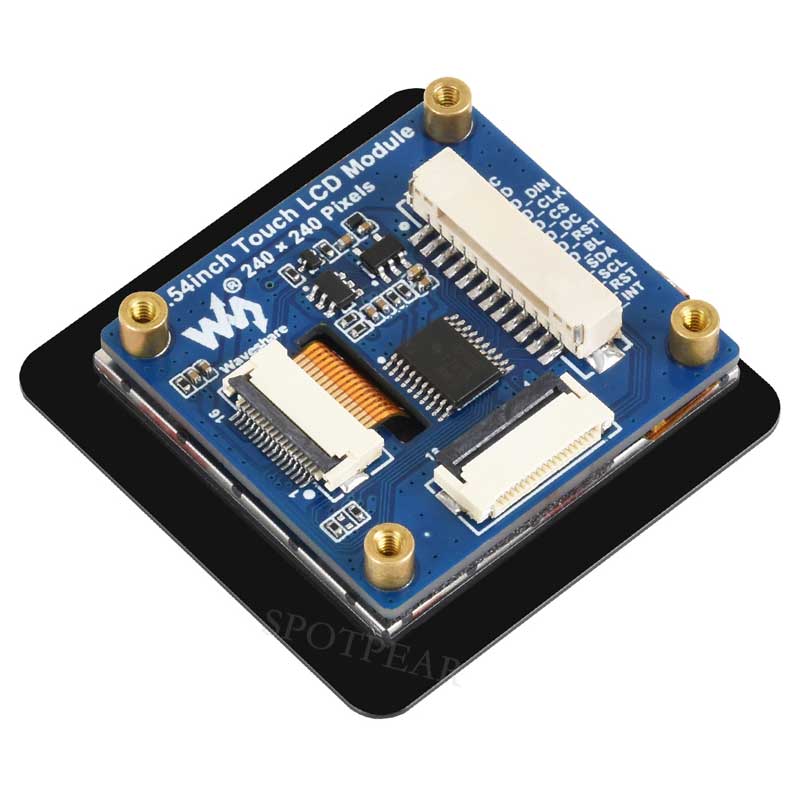

板载电平转换芯片
兼容 3.3V / 5V 电源输入
SPI 和 I2C 控制接口

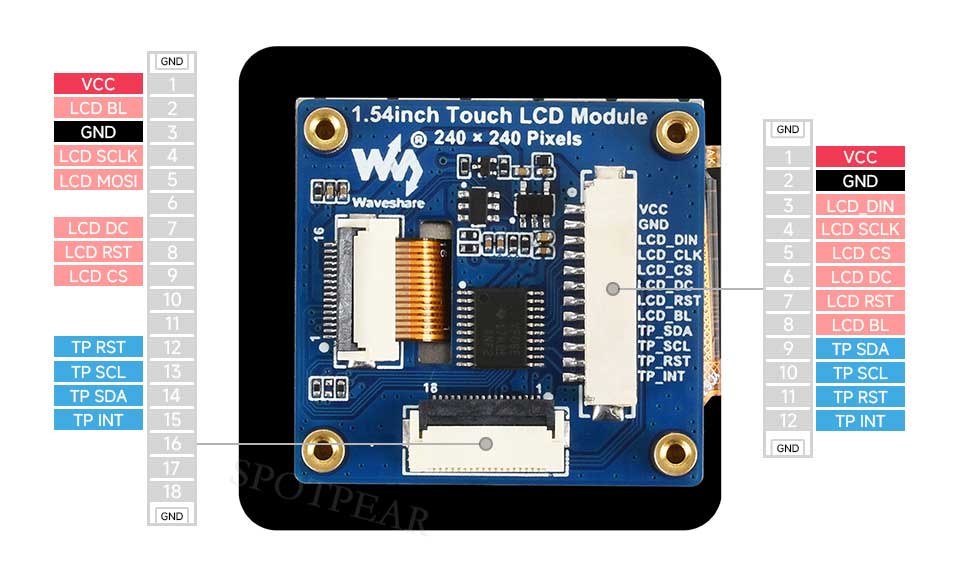

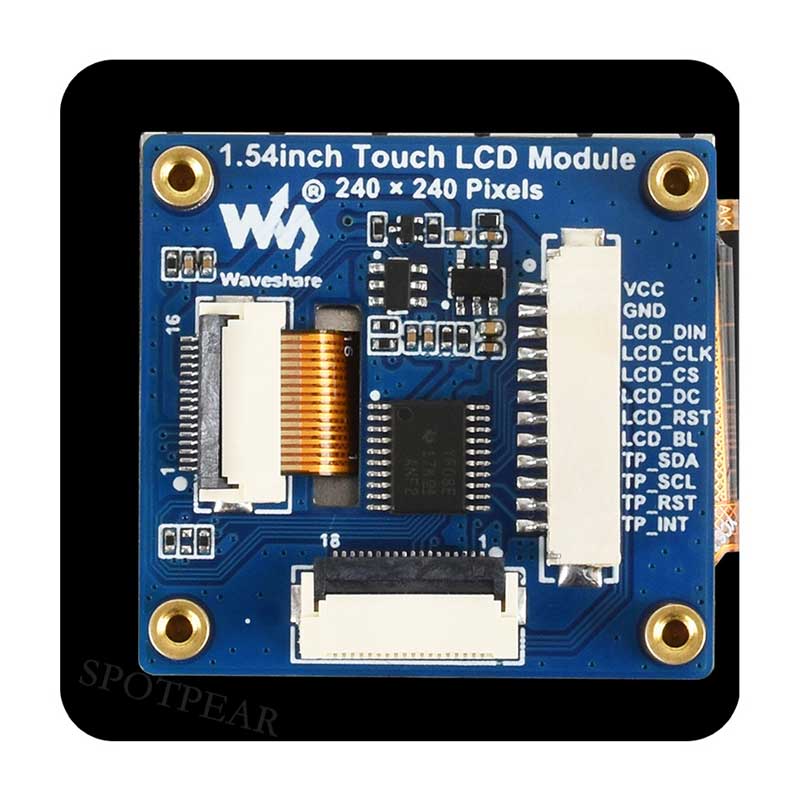

可选择 12PIN 端子接口或 18PIN 的 FPC 插槽接入控制
| 功能引脚 | 功能说明 | 12PIN 引脚序号 | 18PIN 引脚序号 |
|---|---|---|---|
| VCC | 电源正 (3.3V / 5V 电源输入) | 1 | 1 |
| GND | 电源地 | 2 | 3 |
| MOSI | SPI 通信 MOSI 引脚 | 3 | 5 |
| SCLK | SPI 通信 CLK 引脚 | 4 | 4 |
| LCD_CS | LCD 的片选引脚，低电平有效 | 5 | 9 |
| LCD_DC | LCD 的数据/命令引脚，低电平表示命令， 高电平表示数据 | 6 | 7 |
| LCD_RST | LCD 的复位引脚，低电平有效 | 7 | 8 |
| LCD_BL | LCD 的背光引脚 | 8 | 2 |
| TP_SDA | TP 的数据引脚 | 9 | 14 |
| TP_SCL | TP 的时钟引脚 | 10 | 13 |
| TP_RST | TP 的复位引脚，低电平有效 | 11 | 12 |
| TP_INT | TP 的中断引脚 | 12 | 15 |
硬件连接

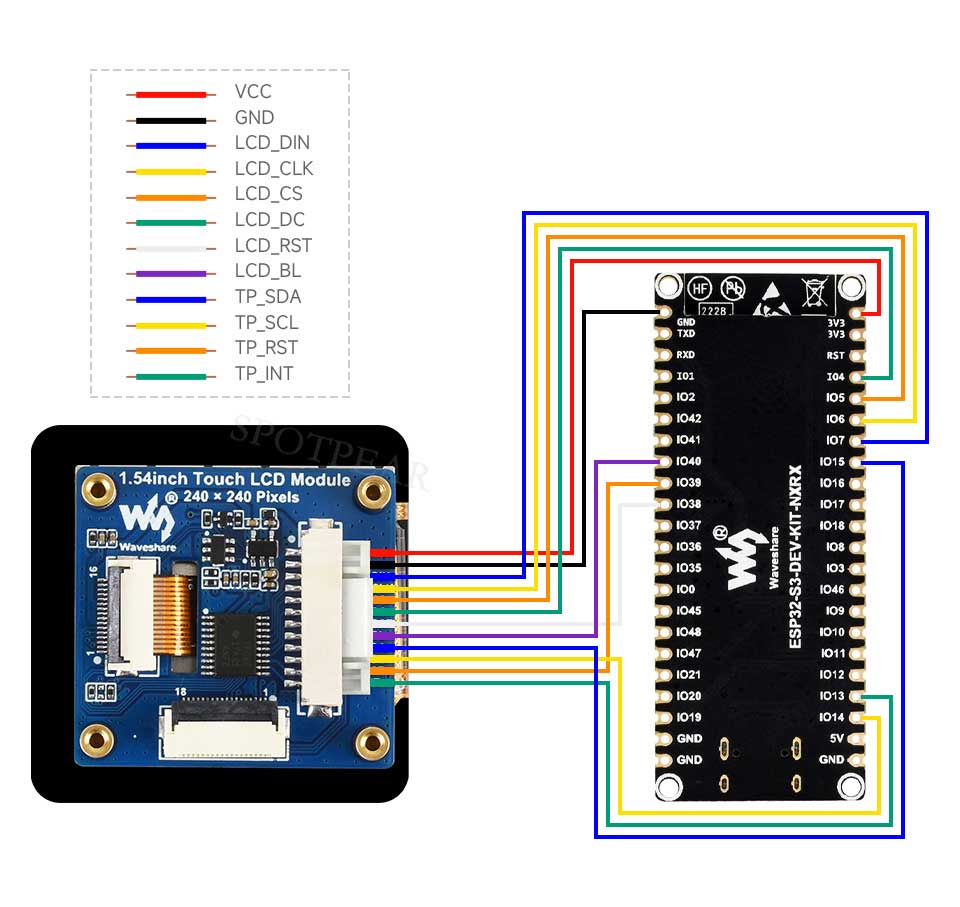

接入 ESP32-S3-DEV-KIT 开发板

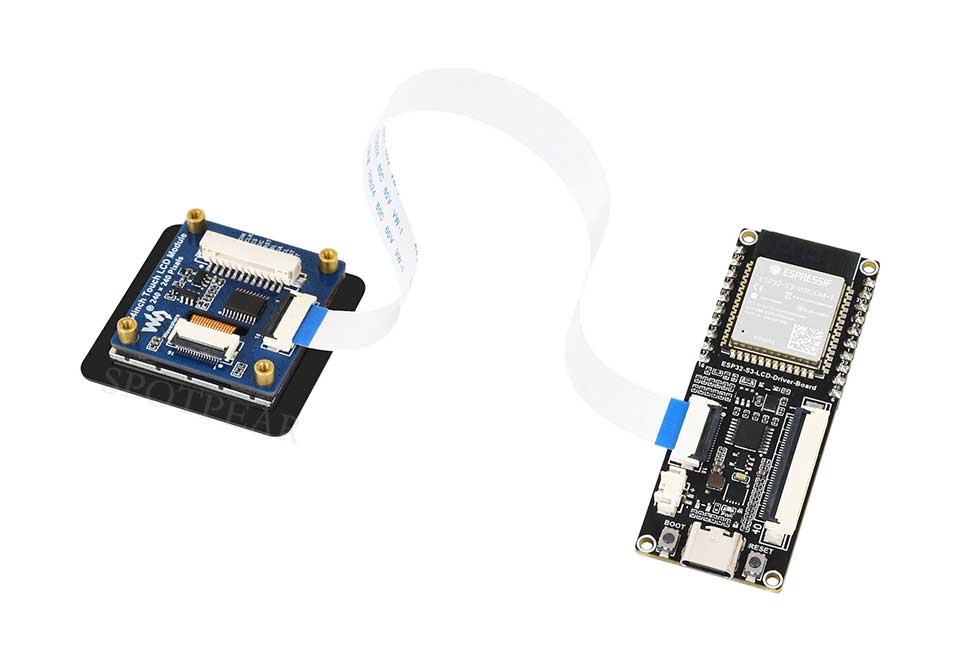

接入 ESP32-S3-LCD-Driver-Board 驱动板

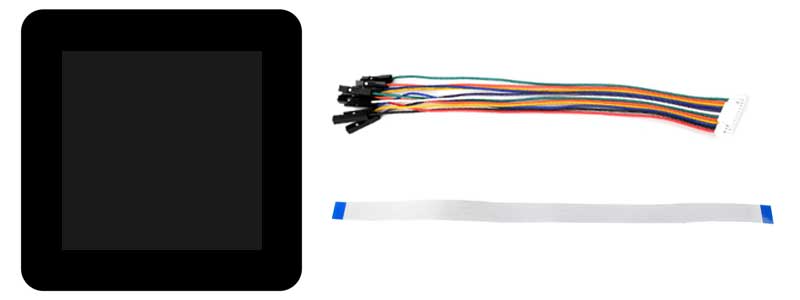

图片仅供展示，详细配置请参考配置清单

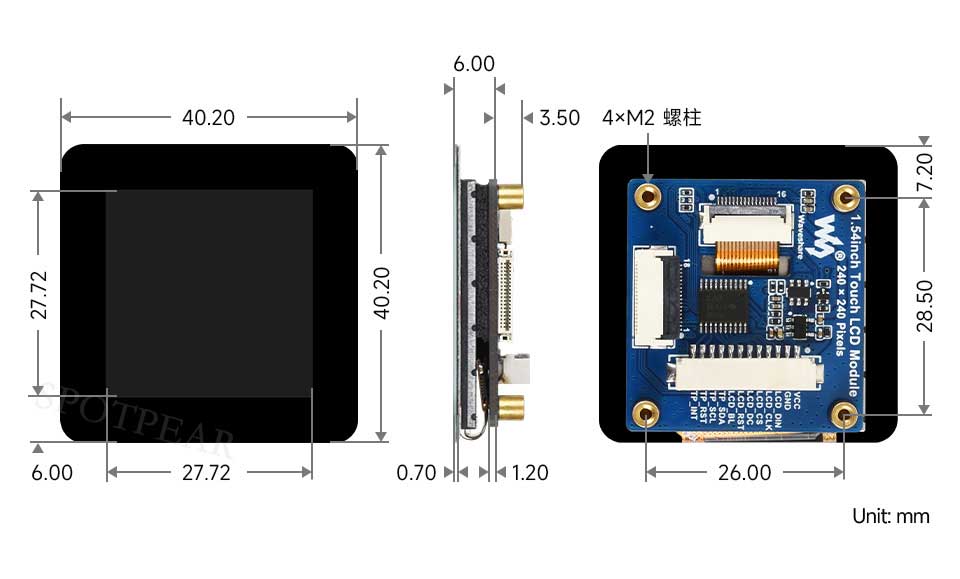

产品尺寸
