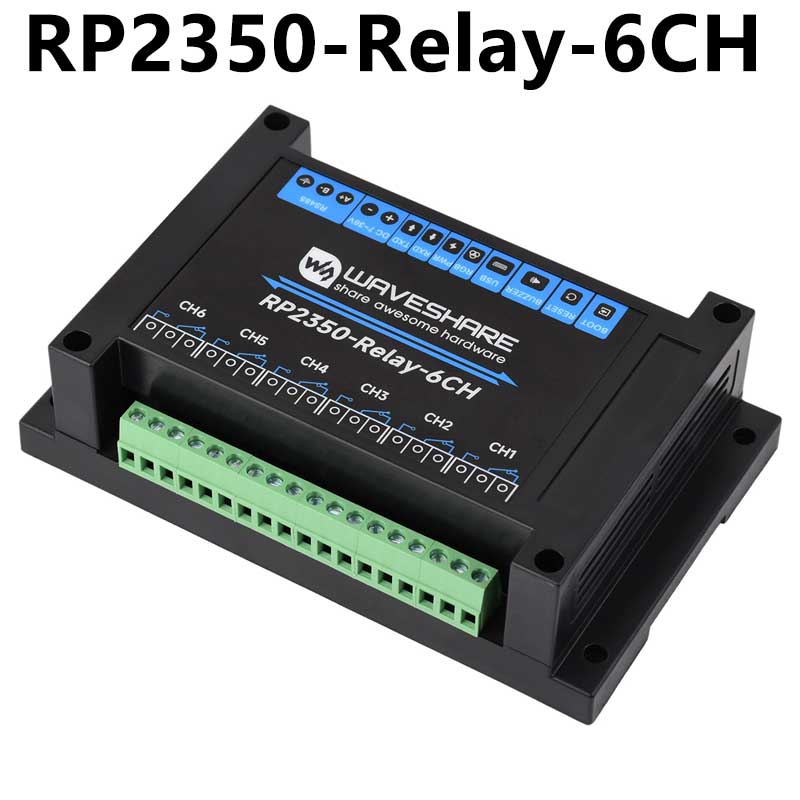

RP2350 工控板
工业级 6 路继电器
基于 RP2350 主控，支持 RS485、Pico 等外设接口
内置电源隔离、光耦隔离等保护电路，安全稳定更可靠
产品特性
- 采用 Raspberry Pi 设计的 RP2350B 微控制器芯片
- 独特的双核、双架构，搭载了双核 ARM Cortex-M33 处理器和双核 Hazard3 RISC-V 处理器，时钟运行频率均高达 150MHz，支持用户在两种架构间灵活切换
- 内置 520KB 的 SRAM 和 16MB 的片上 Flash
- 采用 Type-C 接口，无需纠结正反插
- 采用优质继电器，允许接入负载：≤10A 250V AC 或 ≤10A 30V DC
- 板载隔离型 RS485 接口，方便外扩接入各种 RS485 Modbus 工业扩展模块或传感器
- 板载 Pico 兼容接口，可适配部分树莓派 Pico 扩展板，方便扩展 RTC、CAN、RS232、LoRa 及传感器等功能
- 板载有接线端子供电接口，支持 7V~36V 宽电压范围供电，方便工业供电使用
- 板载光耦隔离，避免继电器外接高压电路干扰控制芯片
- 板载数字隔离，避免外部信号干扰控制芯片
- 板载一体式电源隔离，可提供稳定的隔离电压，隔离端无须额外供电
- 板载电源和 RS485 收发指示灯、蜂鸣器以及 RGB 彩灯，方便感知设备的运行工作状态
- 导轨式 ABS 保护外壳，方便安装使用，带外壳更安全
- USB1.1 主机和从设备支持
- 支持低功耗睡眠和休眠模式
- 可通过 USB 识别为大容量存储器进行拖放式下载程序
- 引出 34 个多功能的 GPIO 引脚
- 2 个 I2C、2 个 UART、8 个 12 位 ADC 以及 24 个可控 PWM 通道
- 精确的片上时钟和定时器
- 温度传感器
- 片上加速浮点库
- 12 个可编程 I/O (PIO) 状态机，用于自定义外设支持
产品参数
| 微控制器 | RP2350B | |
|---|---|---|
| USB 接口 | 接口形式 | USB Type-C |
| 供电电压 | 5V | |
| 功能 | 设备供电、USB 通信和固件下载等 | |
| 隔离型 RS485 | 接口形式 | 接线端子 |
| 方向控制 | 硬件自动判别和控制数据传输方向 | |
| 接口保护 | 提供 TVS 管保护、浪涌和静电保护 | |
| 匹配电阻 | 默认 NC，预留 120R 匹配电阻，可跳线帽使能 | |
| 扩展接口 | 内置 40PIN 排针接口，可兼容树莓派 Pico 接口， 方便扩展 RTC、CAN、RS232、LoRa 及传感器等功能 | |
| 继电器 | 允许接入负载 | ≤10A 250V AC 或 ≤10A 30V DC |
| 继电器路数 | 6 路 | |
| 触点类型 | 一常开、一常闭 | |
| 隔离类型 | 光耦隔离 | |
| 指示灯 | RGB | 彩色酷炫灯珠，可自定义显示颜色 |
| PWR | 电源指示灯，接入 USB，检测到电压则亮红灯 | |
| TXD | 发送指示灯，有数据从 RS485 接口发出时亮绿灯 | |
| RXD | 接收指示灯，有数据从 RS485 接口发回时亮蓝灯 | |
| 端子供电 | 供电范围 | 7V~36V |
| 产品外观 | 外壳 | 导轨式 ABS 保护外壳 |
| 尺寸 | 145 × 90 × 40 (mm) | |
独特的双核、双架构
RP2350 独特的双核、双架构功能允许用户在一对行业标准的
Arm Cortex-M33 内核和一对开放硬件 Hazard3 内核之间进行切换，
使开发人员能够在稳定、支持良好的环境中尝试 RISC-V 架构
板载带多种隔离保护电路
多重保护，使用安全更可靠
板载 6 路继电器 支持 RS485
设备带有触点容量为 10A 250V AC 或 10A 30V DC 的继电器
可以直接控制家用 220V 交流设备，也可以控制 30V 以下直流设备
板载 Pico 兼容接口和 RS485 接口
板载隔离型 RS485 接口，方便外扩接入
各种 RS485 Modbus 工业扩展模块或传感器，
板载 Pico 兼容接口，可适配部分树莓派 Pico 扩展板，
方便扩展 RTC、CAN、RS232、LoRa 及传感器等功能
支持 C/C++、MicroPython、
Arduino
配套完善的 SDK、开源资料教程，方便上手，可快速嵌入到应用中
资源简介
- RP2350B
双核、双架构处理器，时钟运行频率均高达 150MHz
- 优质继电器
单路继电器允许接入负载：≤10A 250V AC 或 ≤10A 30V DC
- 光耦隔离芯片
避免继电器外接高压电路干扰控制芯片
- 数字隔离芯片
避免外部信号干扰控制芯片
- 电源隔离模块
提供稳定隔离电压，隔离端无须额外供电
- 板载 TVS (瞬态电压抑制管)
可有效抑制电路中的浪涌电压和瞬态尖峰电压
- 陶瓷气体放电管
- RS485 匹配电阻
预留 120R 匹配电阻，可跳线帽使能
- RS485 通信接口
支持连接外部 RS485 设备
- 电源接线端子
支持 DC 7V~36V 宽电压范围供电
- 工作指示灯
PWR：电源指示灯
RXD：RS485 接收指示灯
TXD：RS485 发送指示灯 - WS2812
炫酷 RGB 彩灯
- USB Type-C 接口
可以用于下载程序，并且支持 USB1.1 主机和从设备
- 无源蜂鸣器
听觉外设
- 设备复位按键
- 设备 BOOT 按键
- 兼容 Raspberry Pi Pico 接口
可接入 Raspberry Pi Pico 扩展板
- 继电器接线端子
方便用户连接设备
接口定义
外壳设计
导轨式 ABS 保护外壳，方便安装使用，带外壳更安全
产品尺寸
