【产品简介】

[] Zero 4G Cat1-Hub扩展板

[] 顶针供电及通讯，无需USB线，节约空间!

【产品介绍】

[] RPi Zero 4G Cat1扩展板,基于树莓派zero尺寸设计，其定位孔完全一致;采用 Nano SlM卡槽设计(预留eSIM芯片位置)，支持4G全网通，下行10Mbps上行5Mpbs,可满足绝大多数中速物联网应用。

[] 扩展板通过镀金顶针连接至树莓派Zero(Zero上的MicroUSB数据口不再可用)，使扩展板具备3个USB-C形态的USB2.0主机接口(可选配USB-C转USB-A转接线)用于扩展键盘鼠标等USB外设。4G Cat1模组采用IPEX一代天线接口，也可转接SMA天线。为了方便调试，扩展板还引出了模组的通用串口和调试串口以及复位按键。

供电可通过Zero的Micro电源口或者扩展板的USB-C口进行供电(二选一，建议用扩展板的USB-C供电)

[] RPizero CAT1扩展板支持树莓派zero系列的所有版本，包括zero,zero W,zero WH和zero2 W.

【工作模式】

[] 默认模式:

和树莓派zero系列板子配套,顶针通讯和供电,实现3路USB2.0和1路4G；4G是走USB口,可进行AT命令交互。

[] 可选模式(我司不提供相关售后服务和技术支持):

[] 和单片机串口通讯:
板子需通过电源USB-C供电,板载4G串口或GPS串口(含GPS功能的4G)可接单片机比如STM32的串口,进行通讯(软件用户自己整,我司不提供技术支持);且3路USB口无效;串口电压3.3V。

[] 和电脑通讯:

板子反面需加焊2个0R电阻,板载电源USB-C口可接电脑实现一个USB HUB功能,即4G联网,且3路USB2.0均可用.但是如果要切换到树莓派平台使用,需把原先焊接的电阻拆掉。

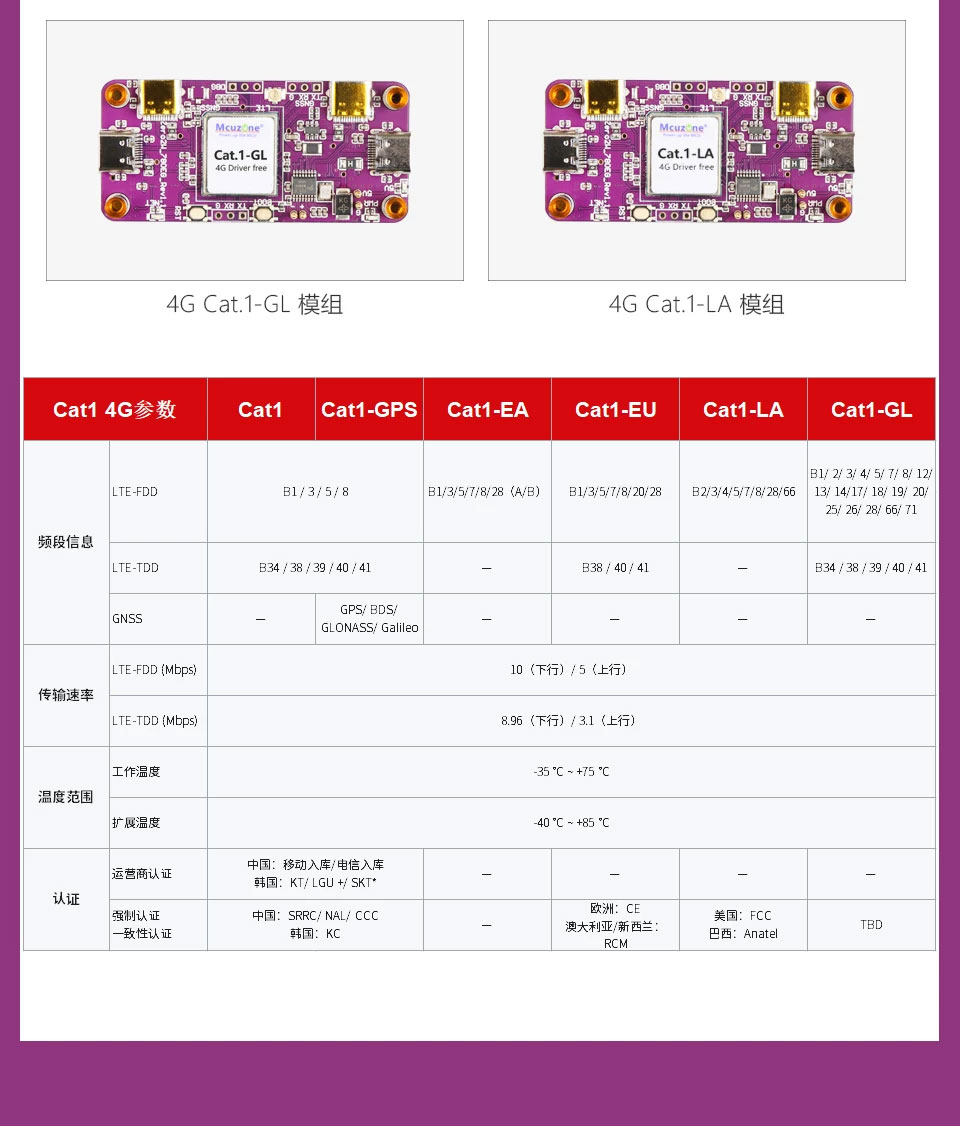

【4G模组版本】

【产品尺寸】

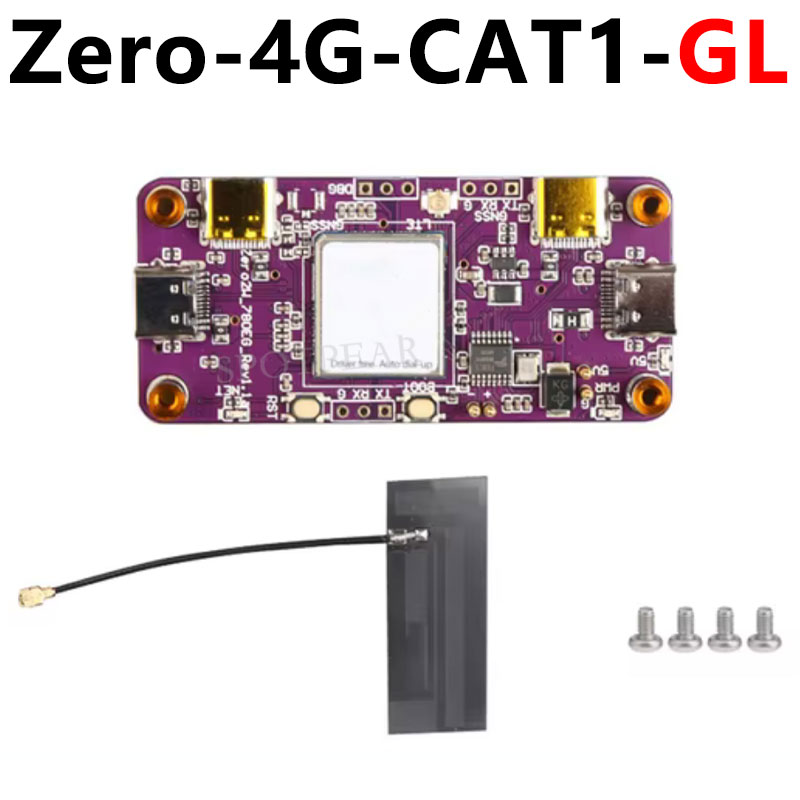

[] Zero-4G-CAT1可选  LTE/GPS/EA/EU/GL  （不含外壳）

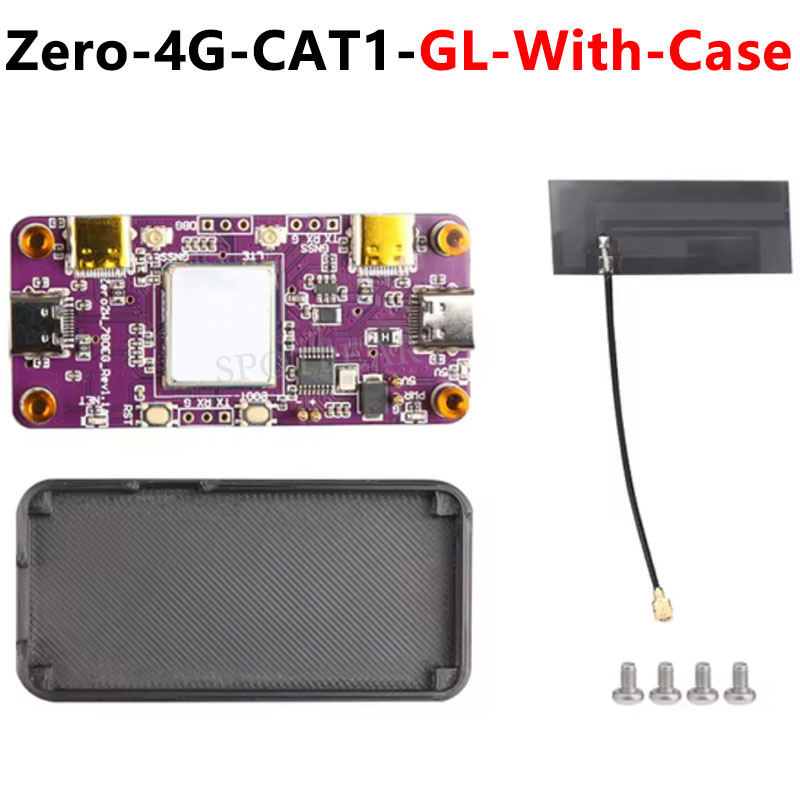

[] Zero-4G-CAT1可选  LTE/GPS/EA/EU/GL  （含外壳）
