产品特点​

• 10.1 英寸 IPS QLED 显示面板，硬件分辨率为 1280 × 720。
• 采用 G+G 钢化玻璃电容触摸面板，硬度为 6H，支持 10 点触控。
• 配合 Raspberry Pi 使用时，Raspberry Pi OS 支持 10 点触控；Ubuntu、Kali 和 Windows 10 IoT 支持单点触控。
• 作为计算机显示器使用时，支持 Windows 11 / 10 / 8.1 / 8 / 7。
• 支持通过屏幕按键板调节亮度和对比度，也可通过软件（DDC/CI）调节亮度。
• 支持 HDMI 音频输出，提供 3.5 mm 耳机接口和 PH2.0 4PIN 扬声器接口。

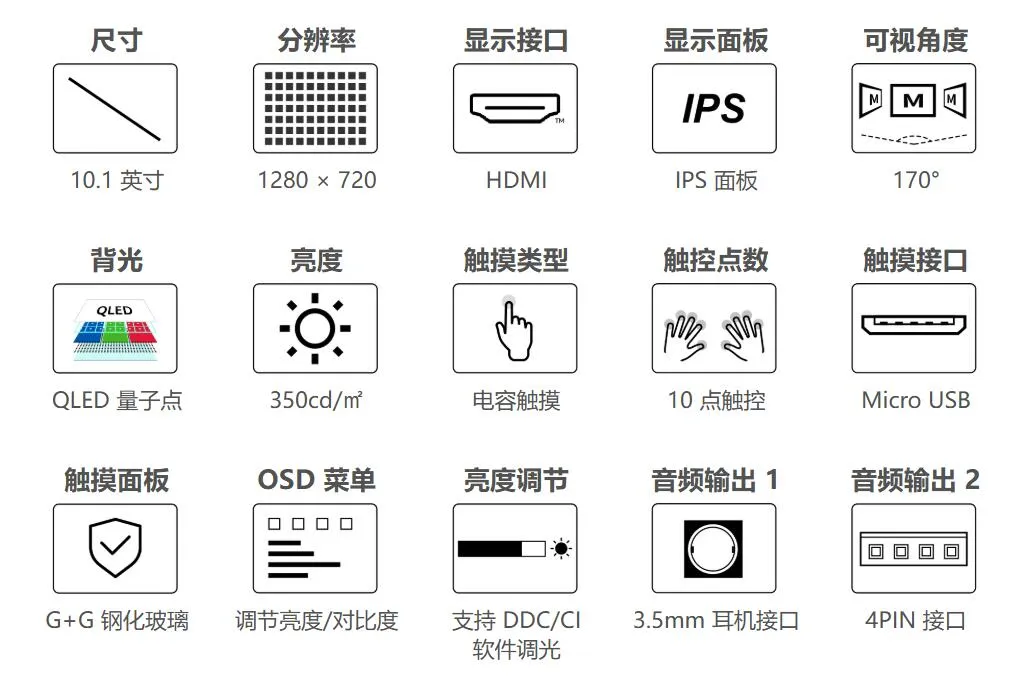

规格参数​

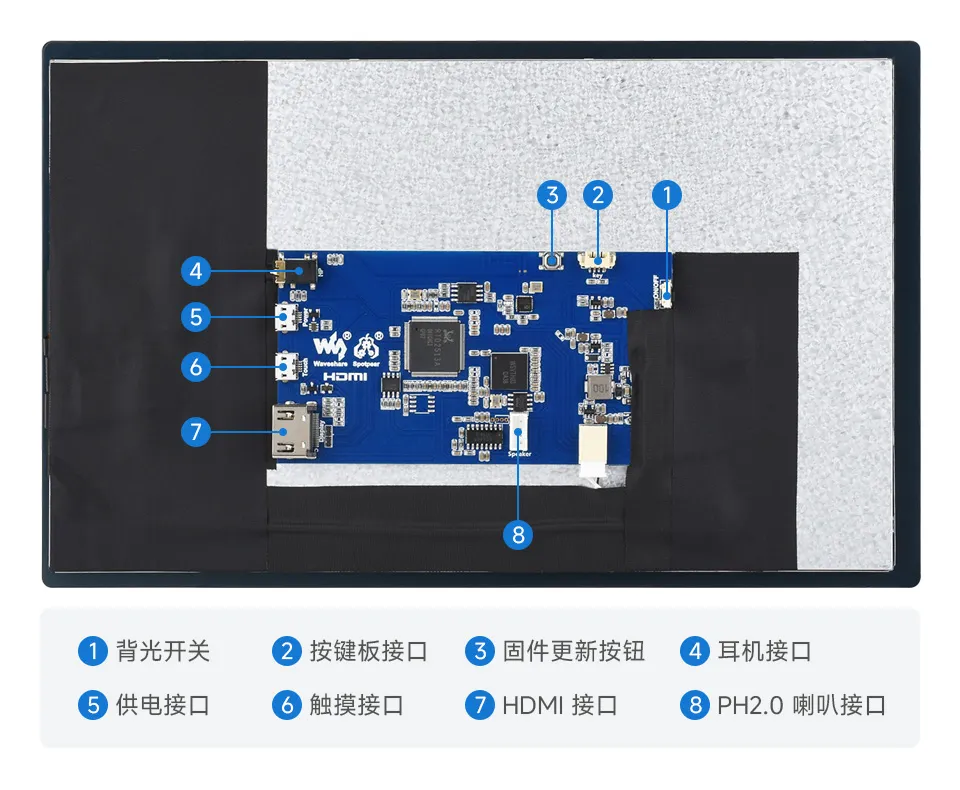

接口介绍​

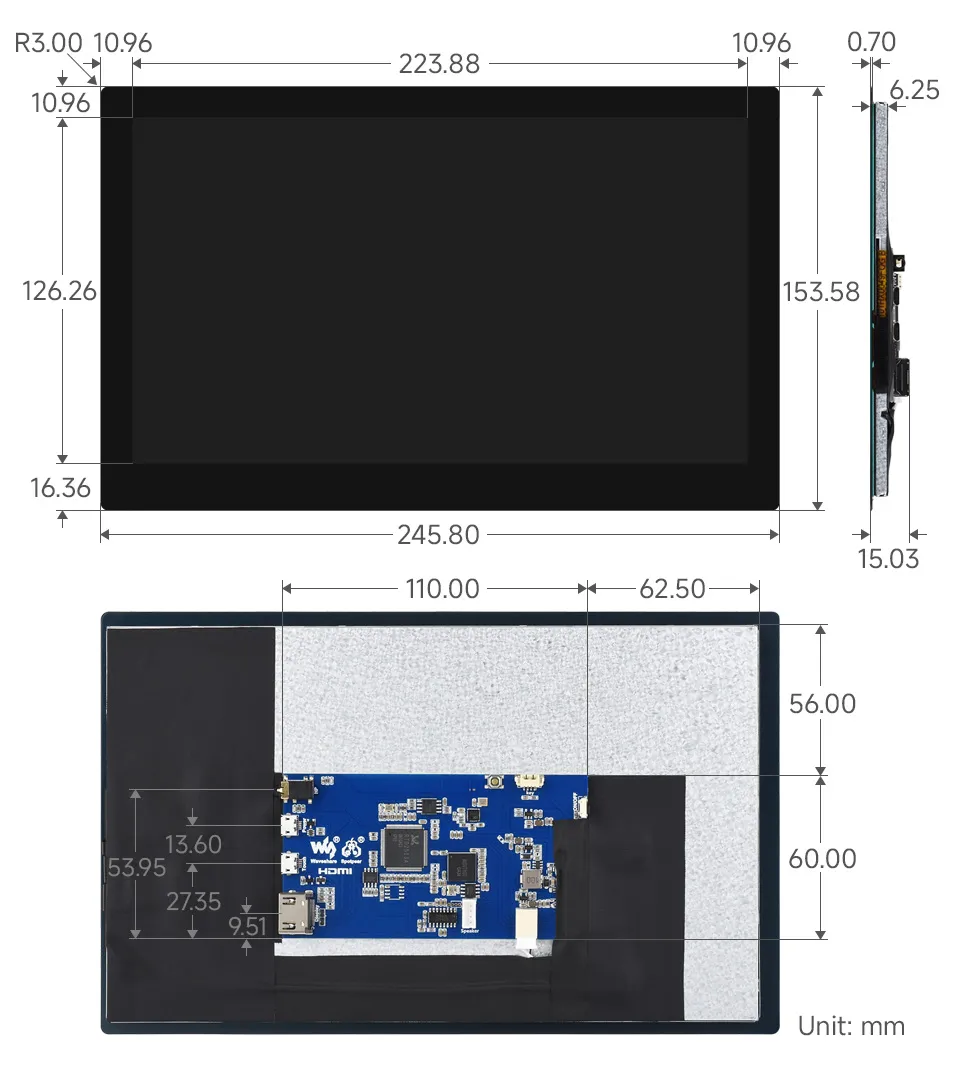

外观尺寸​

硬件连接​

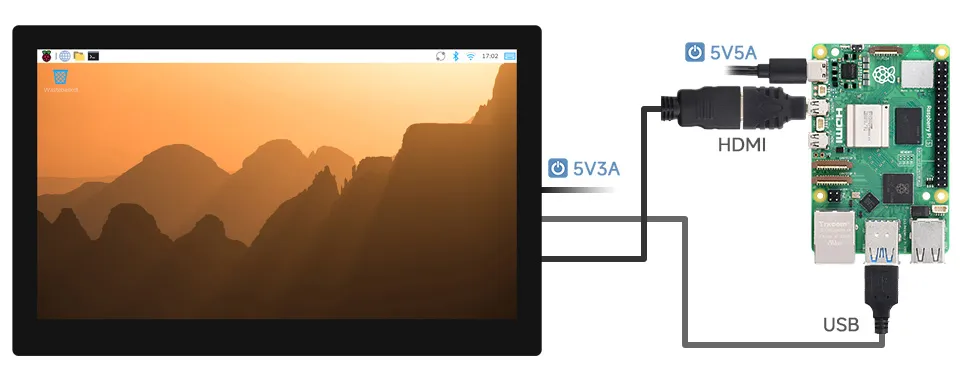

Raspberry Pi 5​

1. 将 5 V 3 A 电源连接到屏幕供电接口。
2. 使用 HDMI 线连接屏幕 HDMI 接口与 Raspberry Pi 5 的 Micro HDMI 接口。
3. 使用 Micro USB 数据线连接屏幕触摸接口与 Raspberry Pi 5 的 USB 接口。

软件设置​

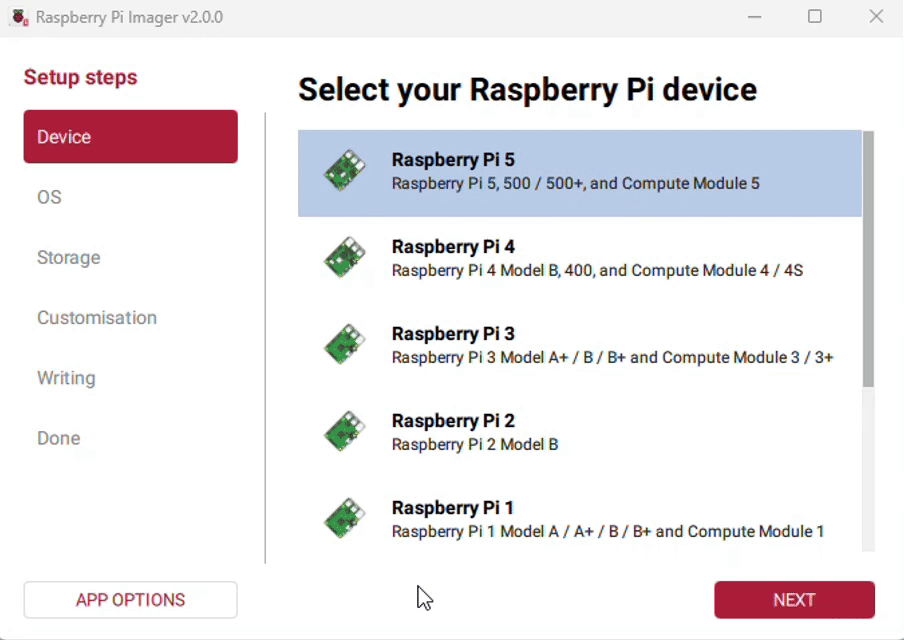

1. 将 Micro SD 卡连接到电脑，下载并使用 Raspberry Pi Imager 烧录最新 Raspberry Pi OS。




2. 烧录完成后，打开 TF 卡根目录中的 config.txt 文件，在文件末尾添加以下配置，保存后安全弹出 TF 卡。

   max_framebuffer_width=1280
   max_framebuffer_height=720
   hdmi_group=2
   hdmi_mode=87
   hdmi_timings=1280 1 160 32 40 720 1 20 6 30 0 0 0 60 0 70400000 3


3. 将 TF 卡插入 Raspberry Pi 并给屏幕接入 5V 电源。系统启动后，显示与触摸功能可正常使用。

Linux 软件调光​

使用 DDC/CI 程序调节显示器亮度，此处以 ddcutil 工具为例。

安装 ddcutil​

sudo apt-get install ddcutil -y

检测支持 DDC/CI 的显示器​

sudo ddcutil detect

调节显示器亮度​

将 <value> 修改为 0–100 之间的数值。

sudo ddcutil setvcp 10 <value>

示例： 将亮度设置为 50%

sudo ddcutil setvcp 10 50

更多关于 ddcutil 的功能及命令介绍，请参考官方文档：
http://www.ddcutil.com/commands/

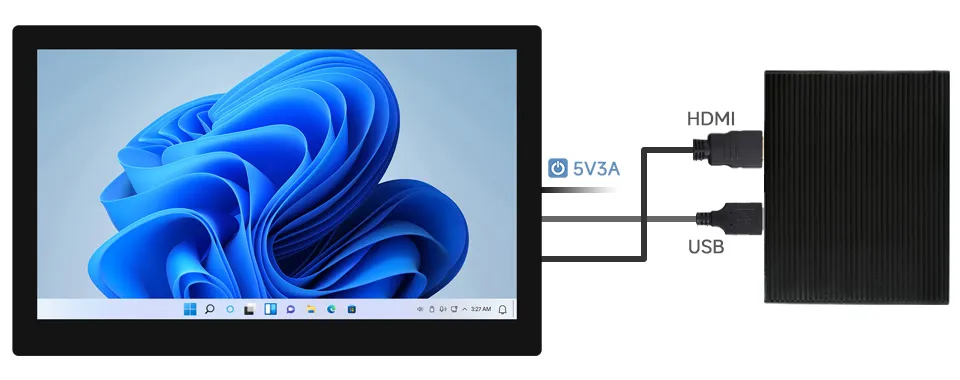

硬件连接​

1. 将 5 V 3 A Micro USB 电源适配器连接到屏幕供电接口。
2. 使用 HDMI 线连接屏幕 HDMI 接口与 PC 的 HDMI 输出接口，Windows 会自动识别显示功能。
3. 使用 USB 数据线连接屏幕触摸接口与 PC 的 USB 接口，Windows 会自动识别触摸功能。

Windows 11 触摸设置​

如果 PC 连接了多个显示器，触摸坐标可能需要重新指定到 10.1HP-CAPQLED-B。

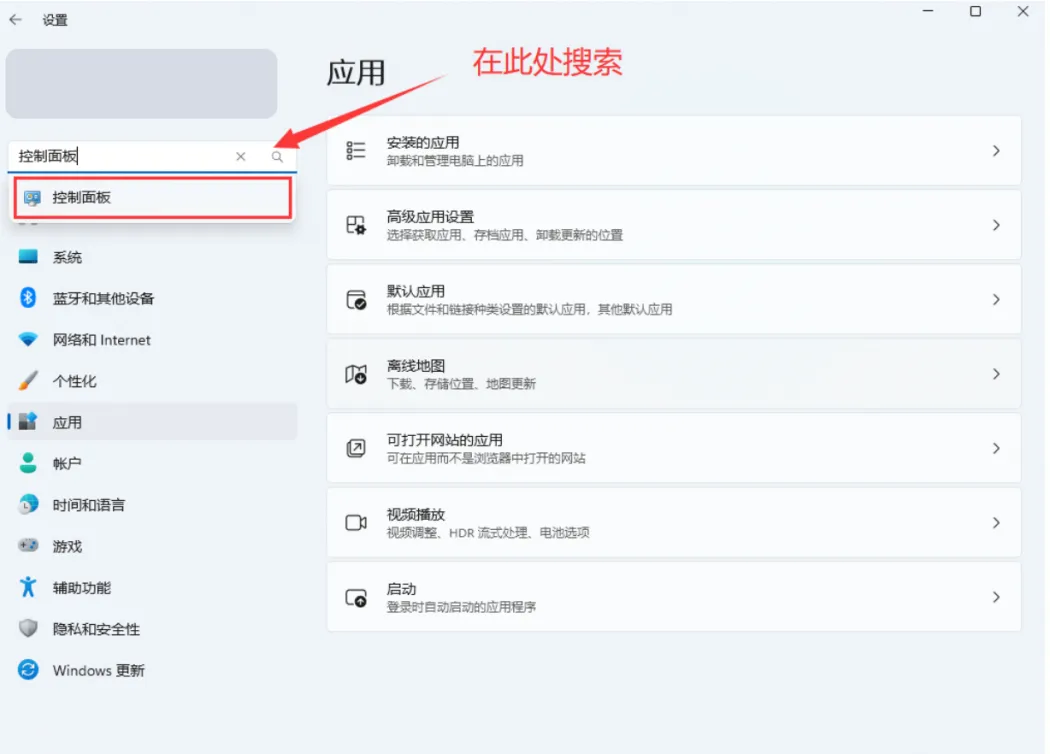

1. 在 Windows 搜索框中输入"控制面板"，打开"控制面板"。

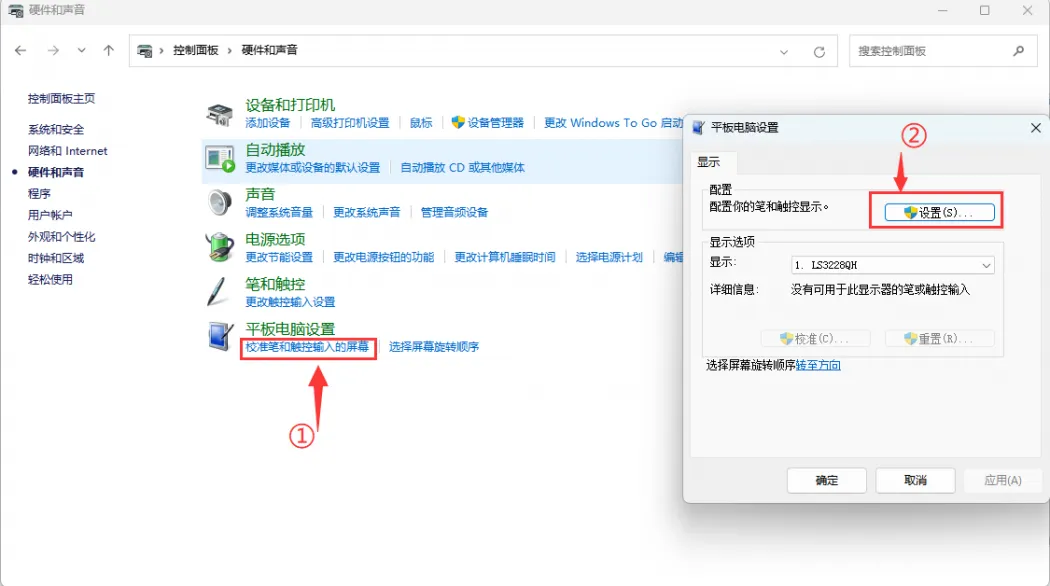

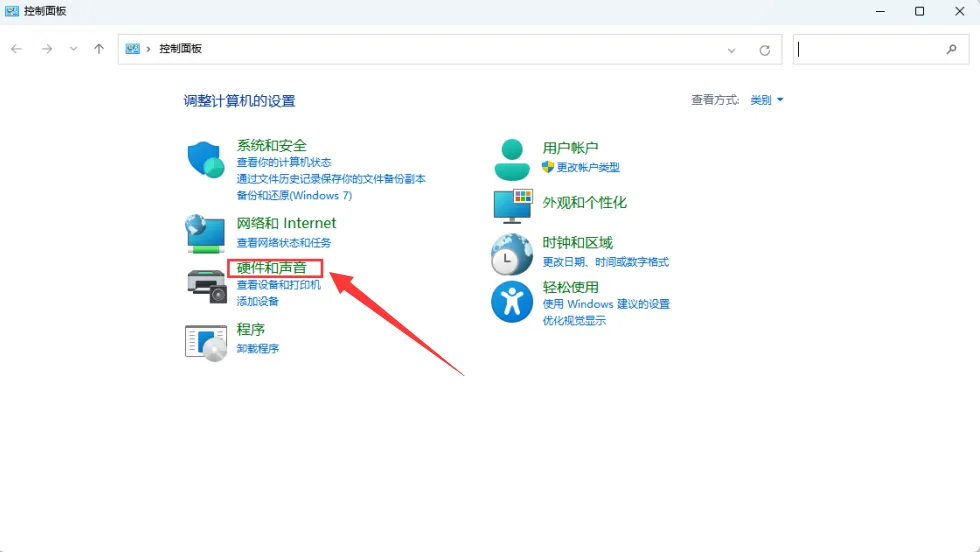

2. 选择"硬件和声音" > "平板电脑设置"。




3. 选择“校准笔和触控输入的屏幕 ”中，在弹出的平板电脑设置中点击“设置”，屏幕将会出现下图的文字提示，请用手指点击触摸板，电脑将会识别其为触控屏。




   信息

   PS：假如屏幕为空白，请按“Enter”回车键，文字提示将会切换屏幕。 （文字提示对应的屏幕，将作为触控屏。）

Windows 10 触摸设置​

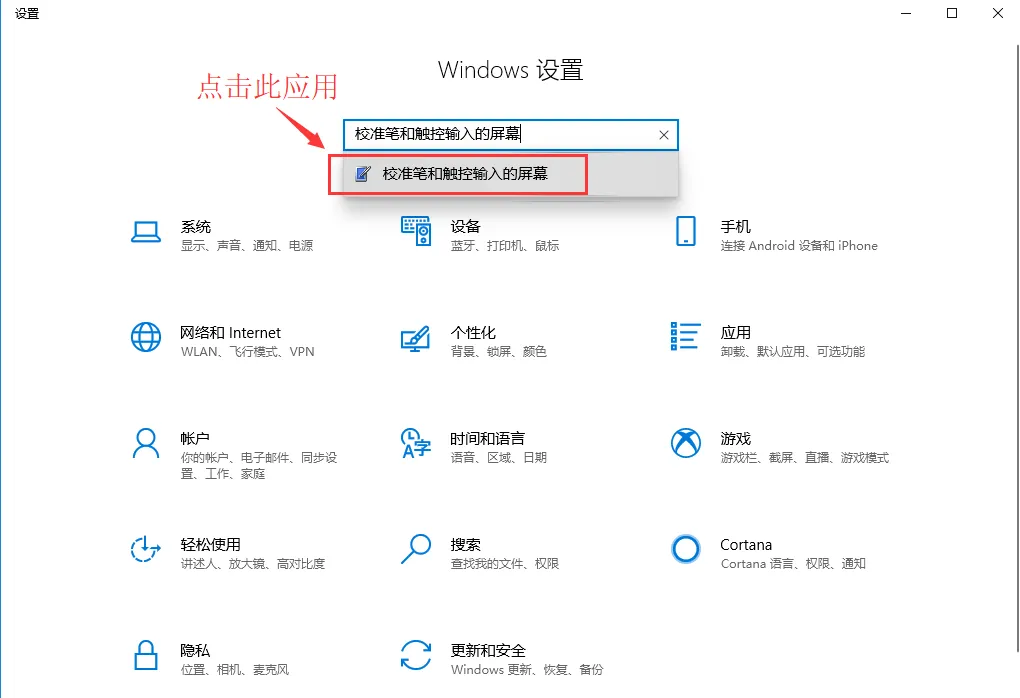

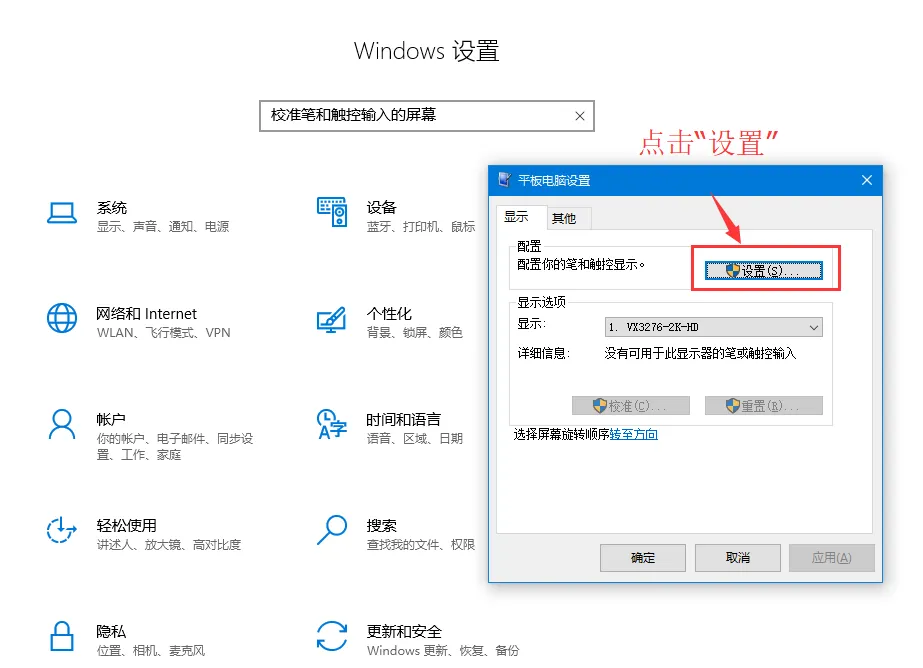

1. 进入系统的 Windows 设置 ，在搜索栏输入并点击" 校准笔和触控输入的屏幕 " （如下图所示）




2. 在弹出的“平板电脑设置”界面中，点击“设置”




3. 点击"设置"，按屏幕提示触摸 10.1HP-CAPQLED-B，完成触摸屏指定。




图纸​

2D 图纸

• 10.1HP-CAPQLED-B 2D 图纸（PDF）
• 10.1HP-CAPQLED-B 2D 图纸（DXF）

3D 图纸

• 10.1HP-CAPQLED-B 3D 图纸（STP）

软件​

• Raspberry Pi Imager
