使用

为了方便使用，我们提供了手机APP。 使用前，请确保您的手机支持NFC功能，且NFC功能已经打开。

APP测试手机

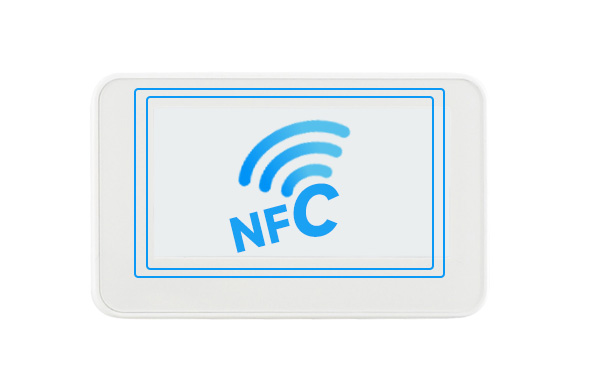

NFC 感应位置参考

安卓系统

程序下载

扫描下方二维码，下载应用程序APP并安装在手机，支持安卓Android4.0（Ice Cream Sandwich）以上版本。注意：不要用微信扫一扫，请使用浏览器的扫码功能

使用步骤

使用APP的步骤是：

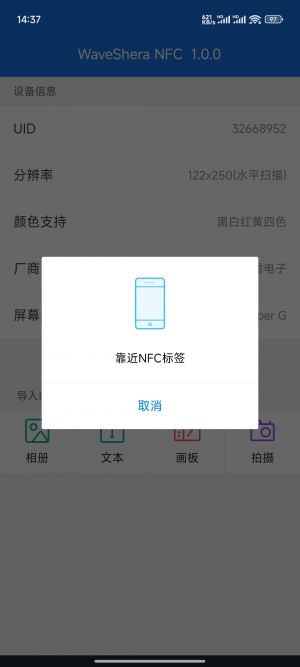

• 1、点击绑定设备按钮，先读取要刷新的设备信息；绑定完成后，主页面会显示对应的信息

• 2、点击“相册”图标，会进入相册当中，然后选中你想要展示的图片，确认选择，然后就会进入下面的页面

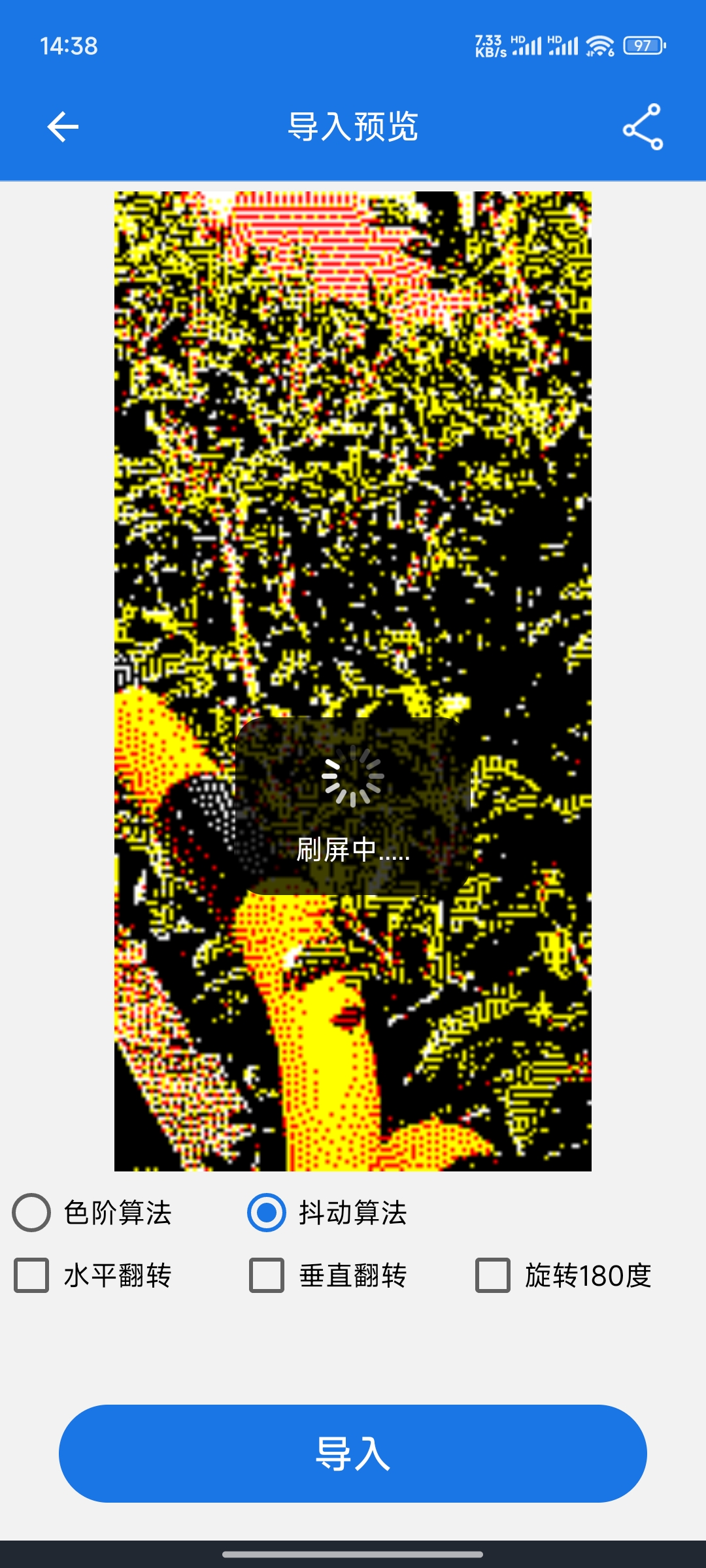

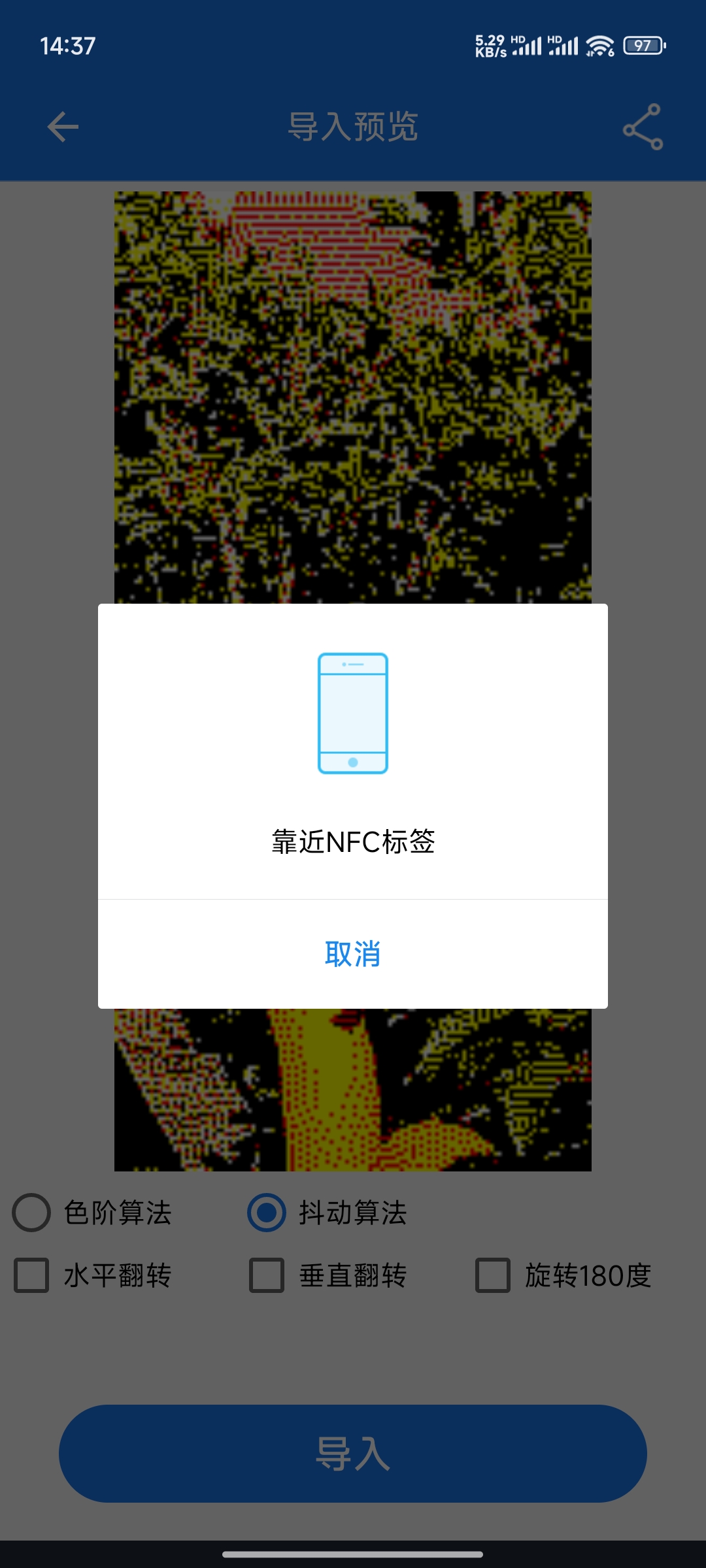

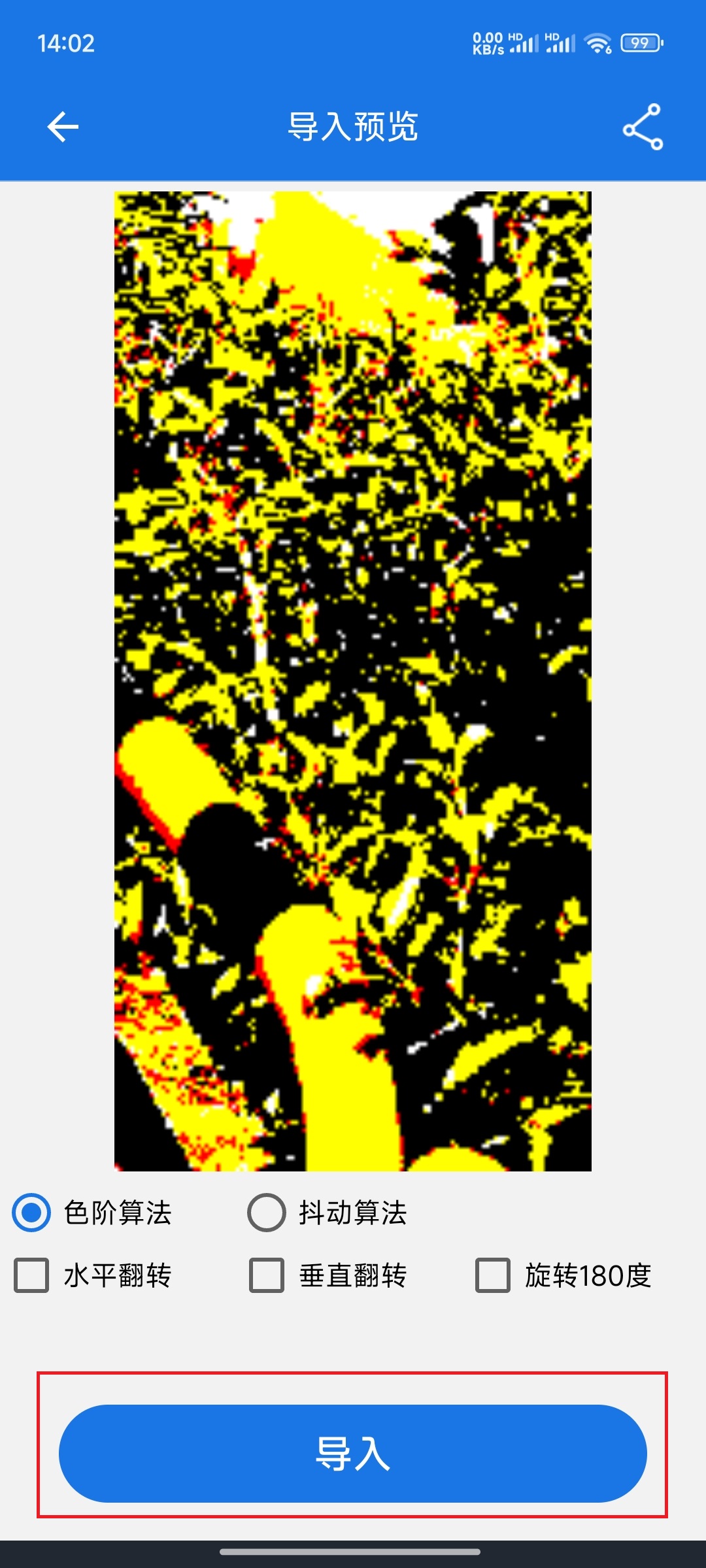

• 3、可以对图片进行相应的处理，选择对应按钮即可，点击导入按钮，开始导入图片（PS：如果绑定后一直没有将墨水屏和手机分开，需要分开后重新接触一下才行）

• 4、等待刷新完成，预计20s

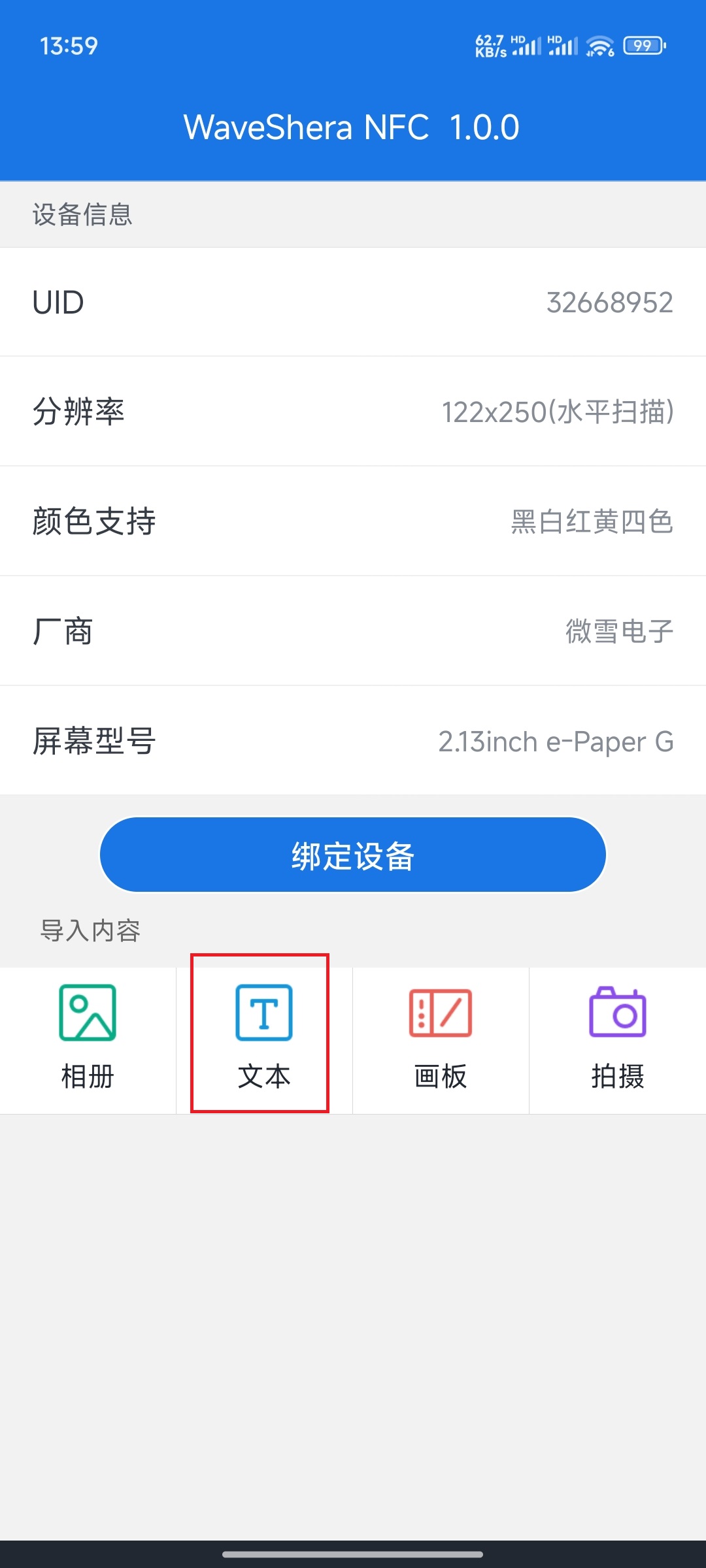

• 5、文本操作，再主页面选择文本图标（PS：一样也要先绑定设备）

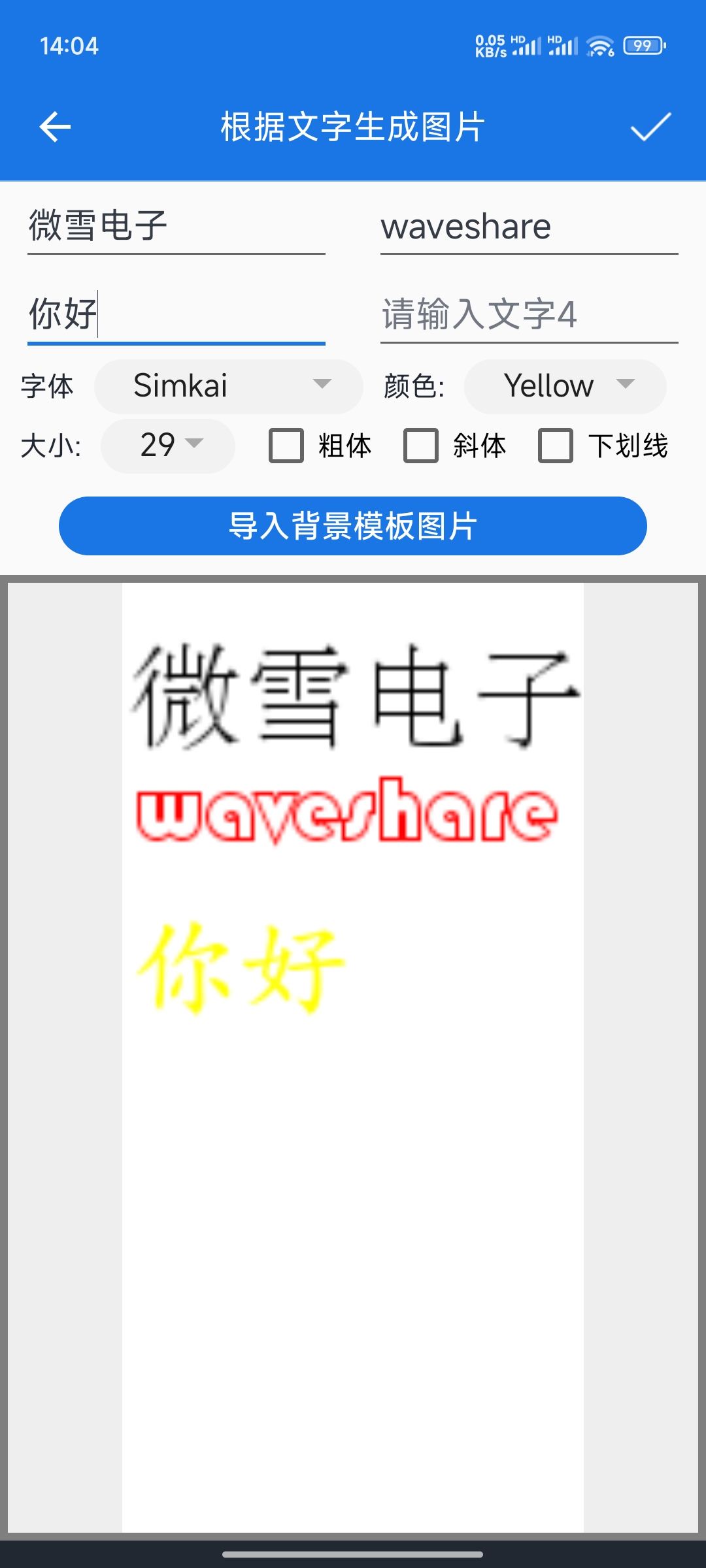

• 6、开始绘制文本、可以选择文本的字号、颜色、字体；文本的位置直接再下方的示例图中拖动即可；
• 也可以选择导入“背景模板”，这个图片一定要和墨水屏的分辨率保持一致，全部设置完成后，点击右上角的 “√”保存图片并进入图片处理页面，上面步骤第三步

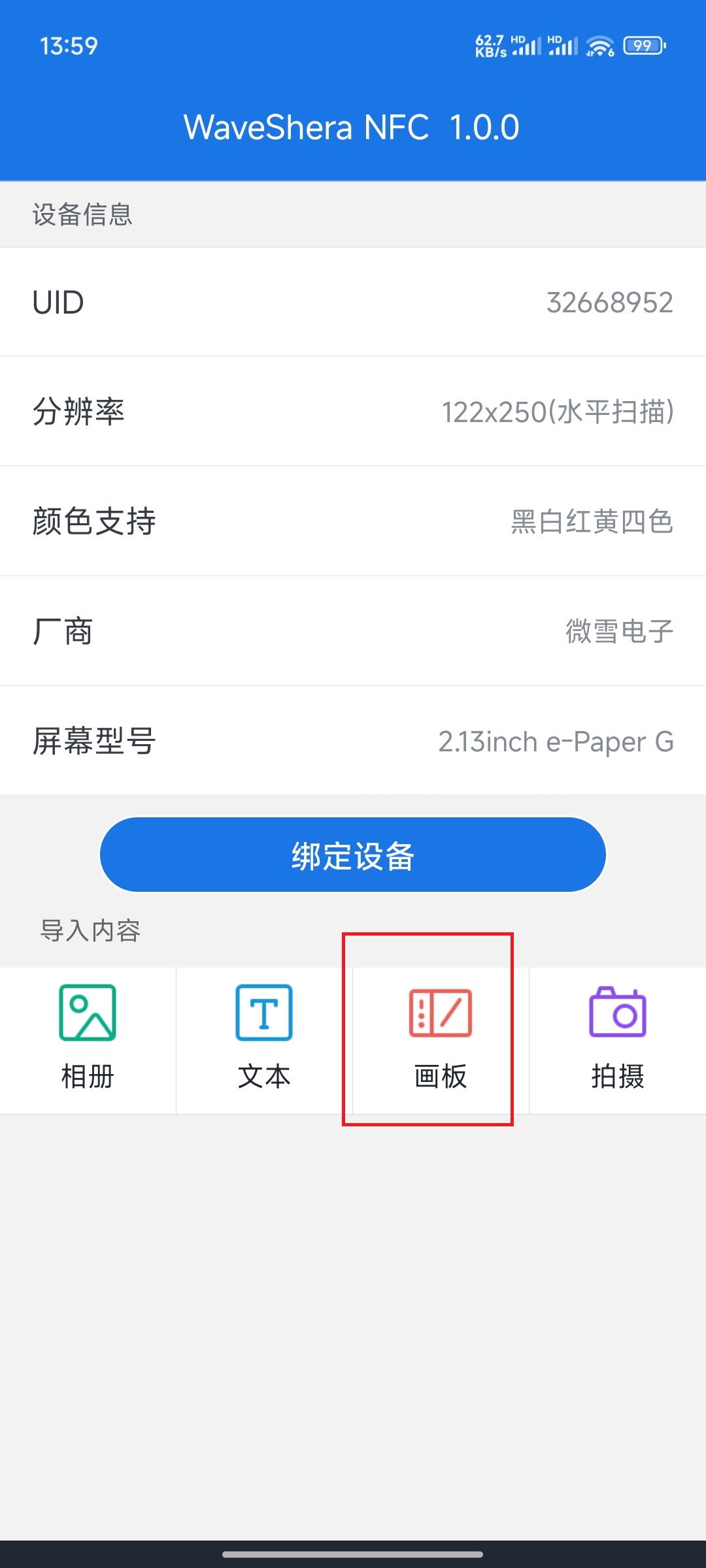

• 7、画板操作，再主页面选择画板图标（PS：一样也要先绑定设备）

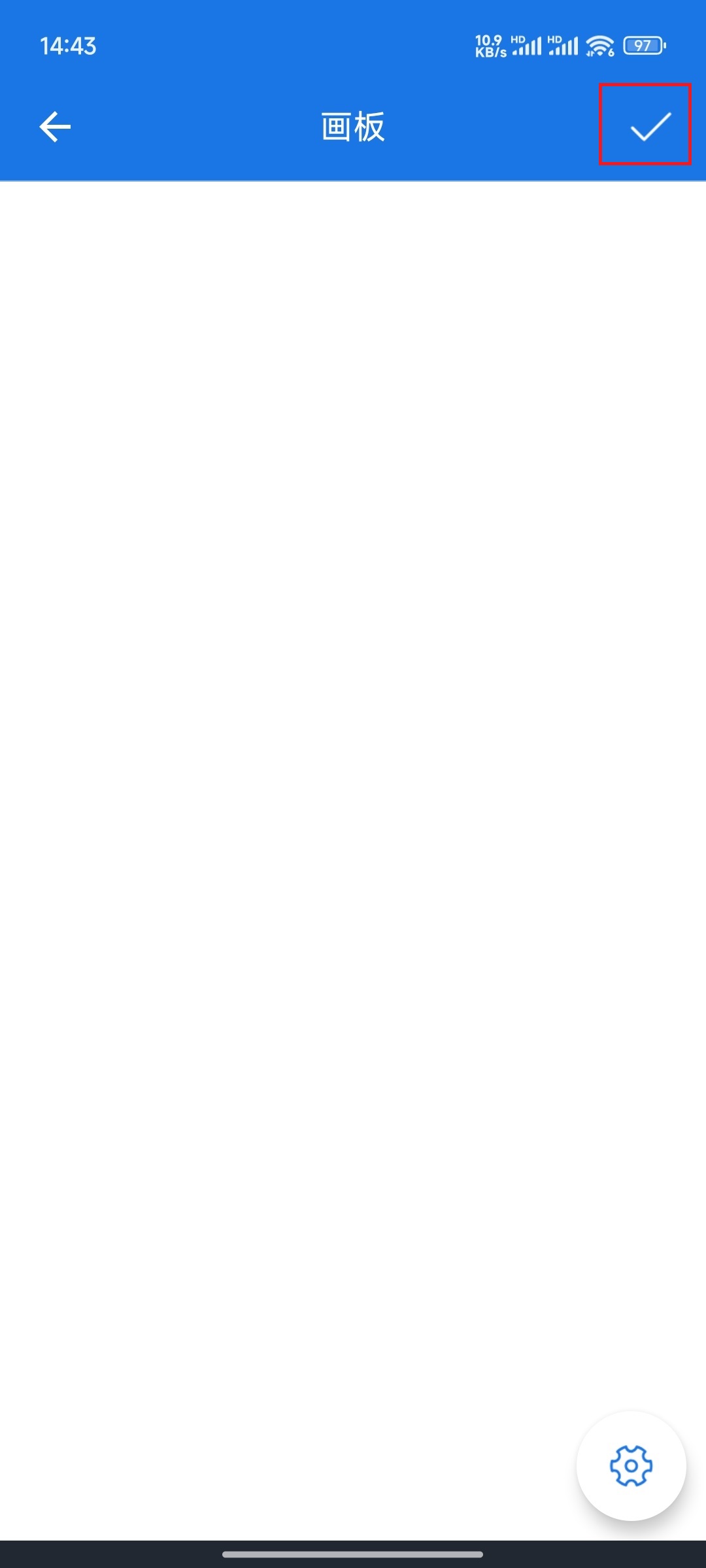

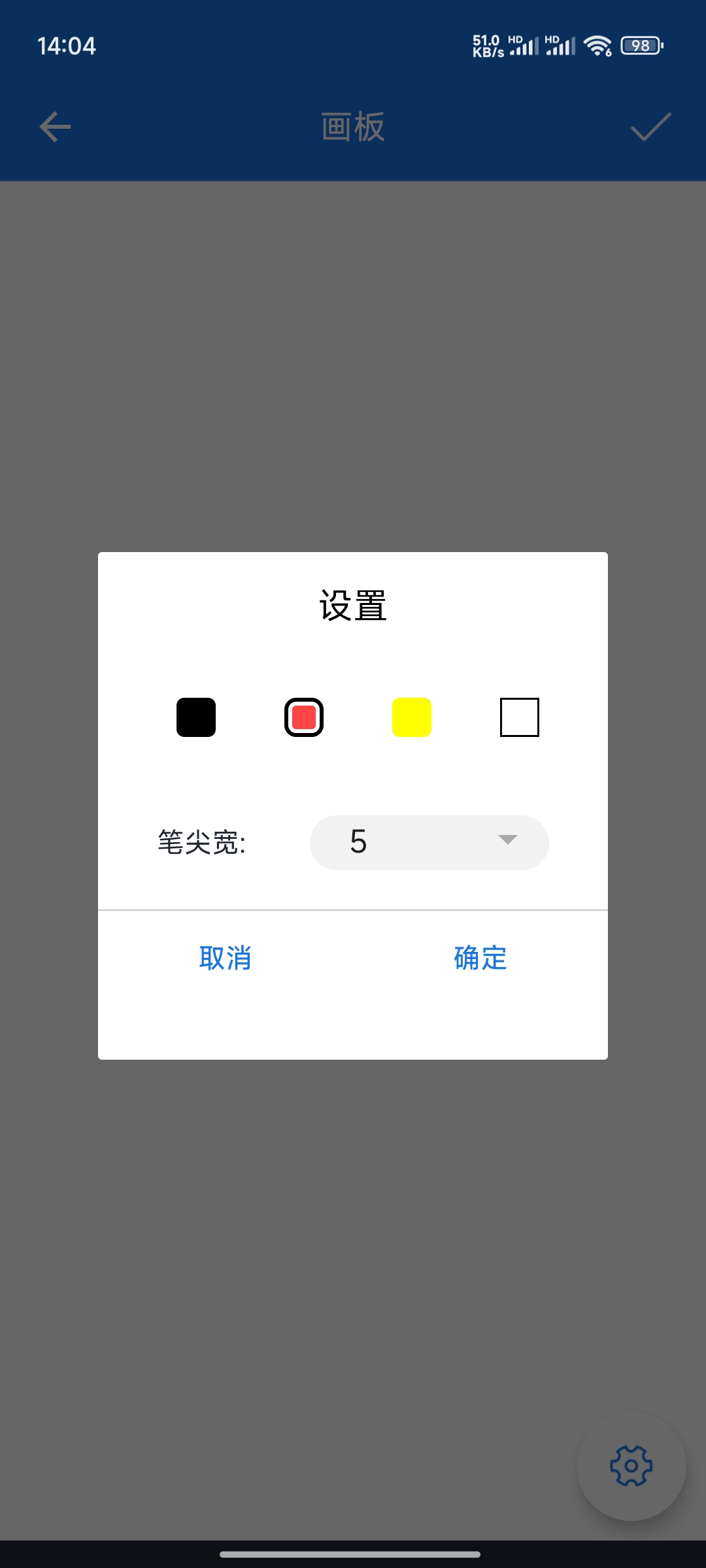

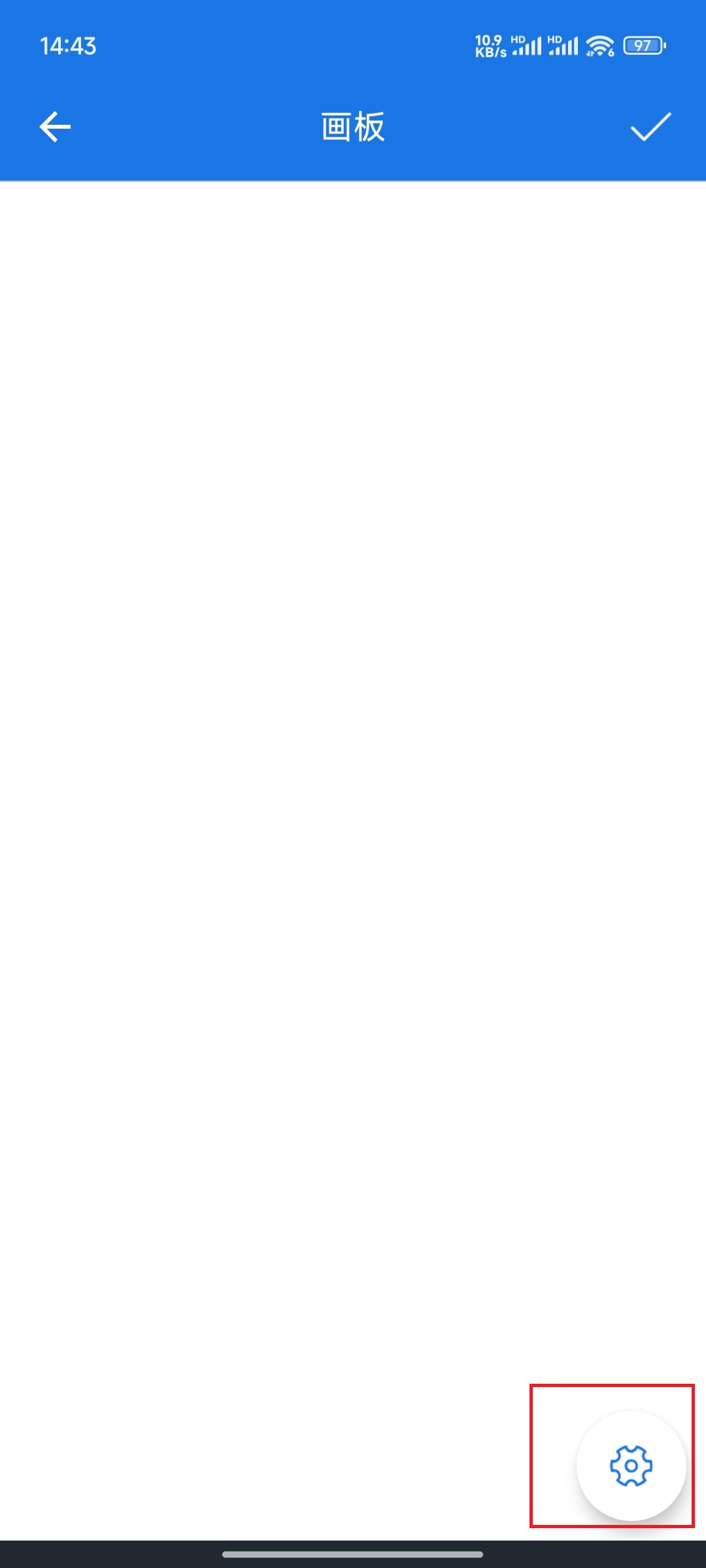

• 8、开始用手指在屏幕上绘制图形，默认画笔为黑色、5宽度；点击右下角的齿轮，进入画笔选择，点击右上角的 “√”保存图片并进入图片处理页面，上面步骤第三步

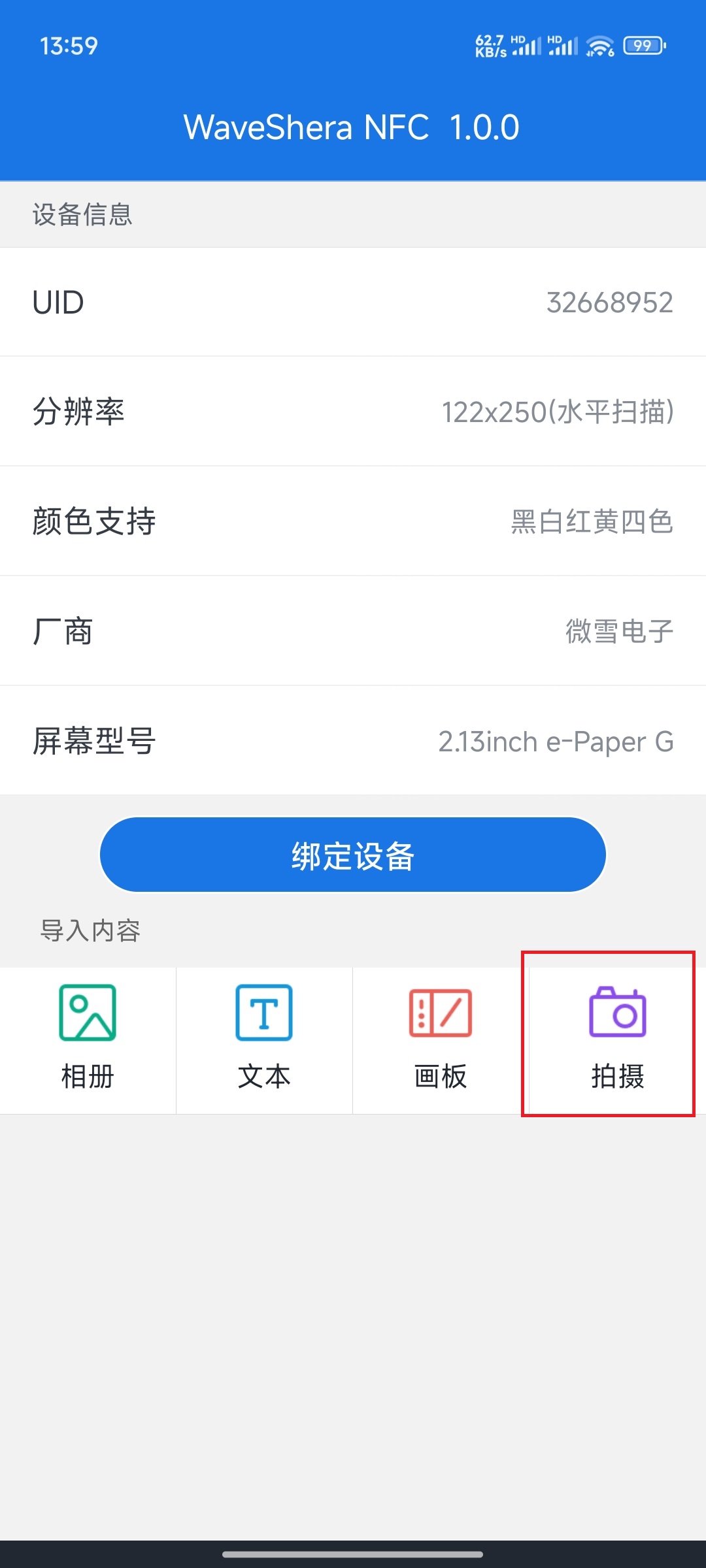

• 9、拍摄操作，再主页面选择拍摄图标（PS：一样也要先绑定设备）

• 10、拍摄并截取图像，然后跳转到上面步骤第三步

ST25R3911B NFC Board

程序下载

• 读写器出厂已经烧好程序了，如果你不是要自己修改程序的话，可以跳过程序下载直接测试
• ST25R3911 NFC Board （简称NFC Board）提供有SW下载接口，用户可以通过该接口连接下载器将程序下载至驱动板上。
• 待程序下载完成之后，用Micro USB 线连接读写器的Micro USB接口到PC。

刷图例程

• 用USB先连接读写器的USB口到电脑或者5V电源
• 将做好的单色位图放置于Micro SD卡。将Micro SD卡插入NFC Board的卡槽中
• 连接5V电源到NFC Board的USB接口
• 屏幕显示目录，通过按键选择墨水屏型号和对应的图片刷新即可

• 用按键移动选择Update e-Paper选项。
• 根据屏幕的型号选择要刷新的屏幕型号
• 选择使用对应图片传输方式

• TF卡读取图片 Update E-paper SD

• 选择图片(注意需要选择和屏幕分辨率一致的图片）
• 确定图片

• 串口传输图片 Update E-paper UART

• 通过串口发送BMP格式图片(注意需要选择和屏幕分辨率一致的图片）

• 将NFC Board的线圈放置于NFC-Powered e-Paper靠近中心位置
• 等待刷图成功

•

  选择程序


•

  选择屏幕型号


•

  选择获取图片方式(TF卡方式)


•

  选择图片(TF卡方式)


•

  确认选择(TF卡方式)


•

  从TF卡读取图片(TF卡方式)


•

  选择获取图片方式(串口方式)


•

  等待图片传输完成(串口方式)


•

  提示将读写器线圈贴到屏幕


•

  感应屏幕成功


•

  配置屏幕


•

  刷新中


•

  刷新成功，按键退出

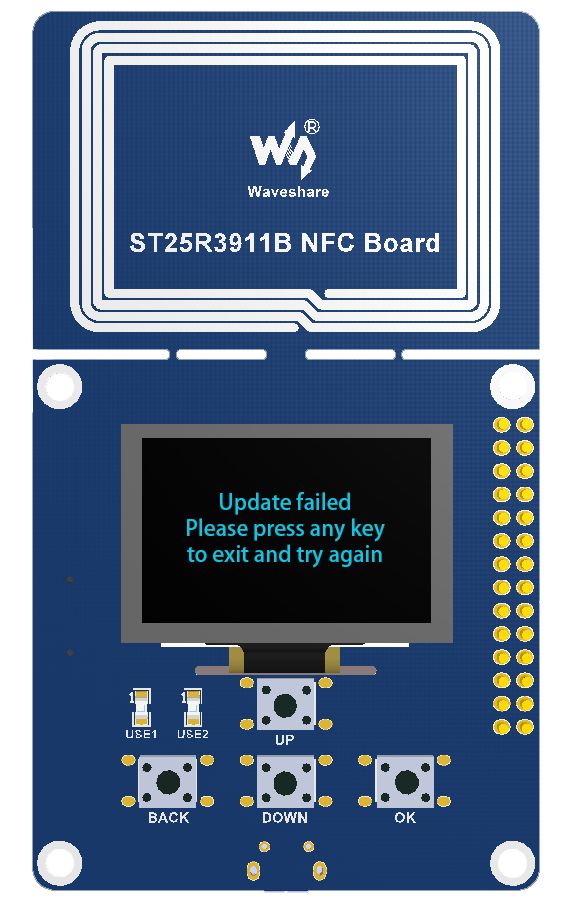

• 如果提示刷新失败，请拿开读写器重新放置感应刷新
•

【注】由于NFC属于通信距离有限， 在刷新的时候为了提高成功率，请不要轻易移动设备。
