2.9inch NFC-Powered e-Paper (G) 使用教程
这是一款 2.9 寸电子墨水屏的 NFC 驱动模组，其分辨率为 296x128，支持用户通过具有 NFC 功能的读写器或手机，无线传输图片信息，并将信息通过电子墨水屏显示出来。
各项参数
| 参数名称 | 参数 |
|---|---|
| 供电方式 | NFC 无线供电 |
| 分辨率 | 296 x 128 |
| 点距 | 0.138mm × 0.138mm |
| 显示颜色 | 红、黑、白、黄 |
| 刷新时间 | 16s |
| 可视角度 | >170° |
| 外形尺寸 | 87.5mm × 47.7mm × 12.4mm |
| 显示尺寸 | 66.89mm × 29.05mm |
卓 APP 使用
手机 APP 可用于通过手机 NFC 功能刷新图片。使用前，请确认手机支持 NFC 功能并已开启 NFC。
APP 测试手机
下表列出已测试机型，未列出的机型不代表不支持。
| 手机型号 | 测试情况 |
|---|---|
| 红米 K40pro+ | 正常 |
| 小米 14 Ultra | 正常 |
| 华为 mate 60（安卓系统） | 正常 |
| 华为 mate 60（鸿蒙系统，非纯血） | 正常 |
| 一加 13t | 正常 |
| oppo reno12 | 正常 |
| VIVO X200S | 正常 |

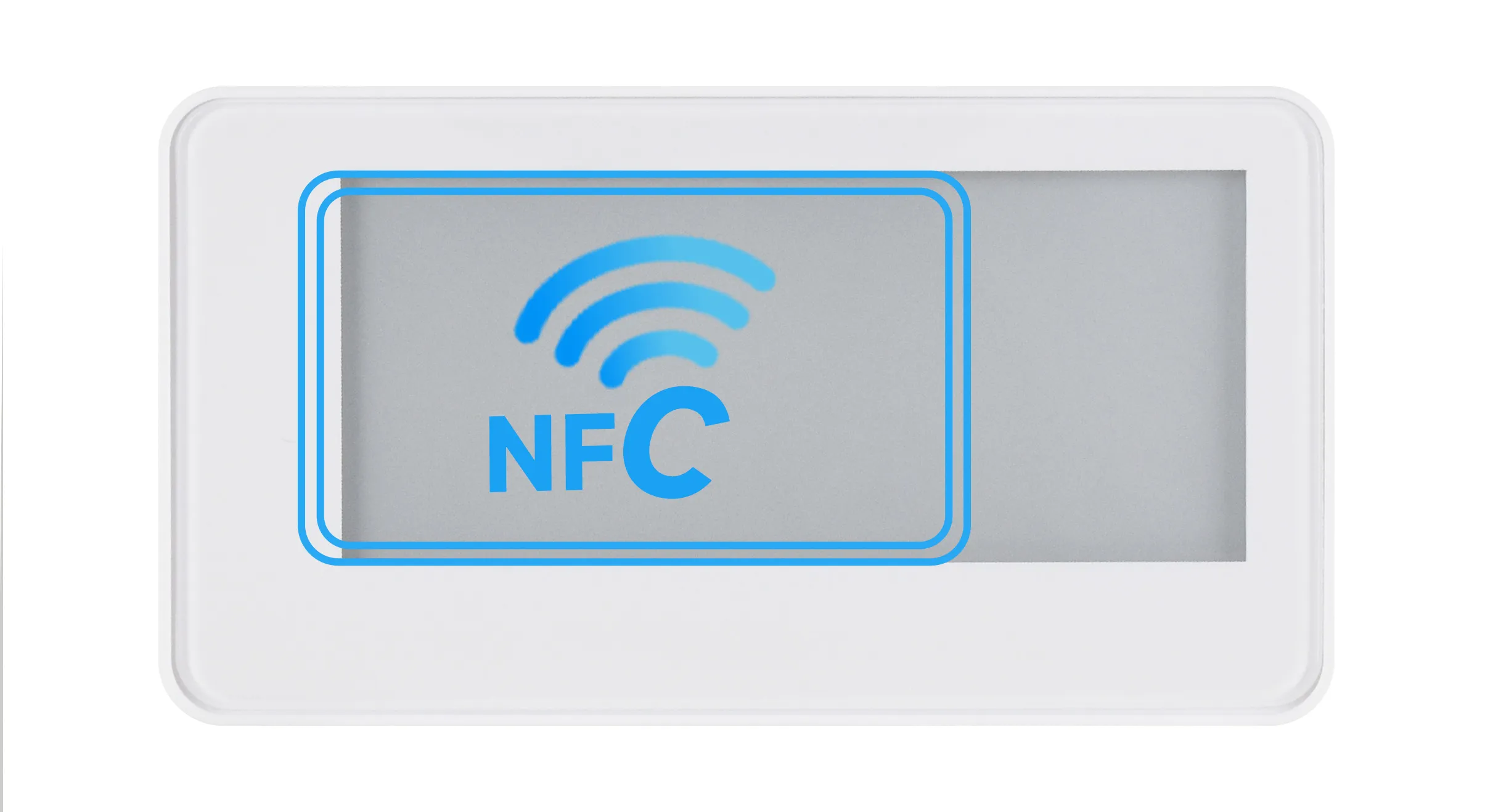

NFC 感应位置参考
APP 下载
扫描下方二维码，下载应用程序 APP 并安装在手机，支持安卓 Android4.0（Ice Cream Sandwich）以上版本。注意：不要用微信扫一扫，请使用浏览器的扫码功能
APP 使用步骤

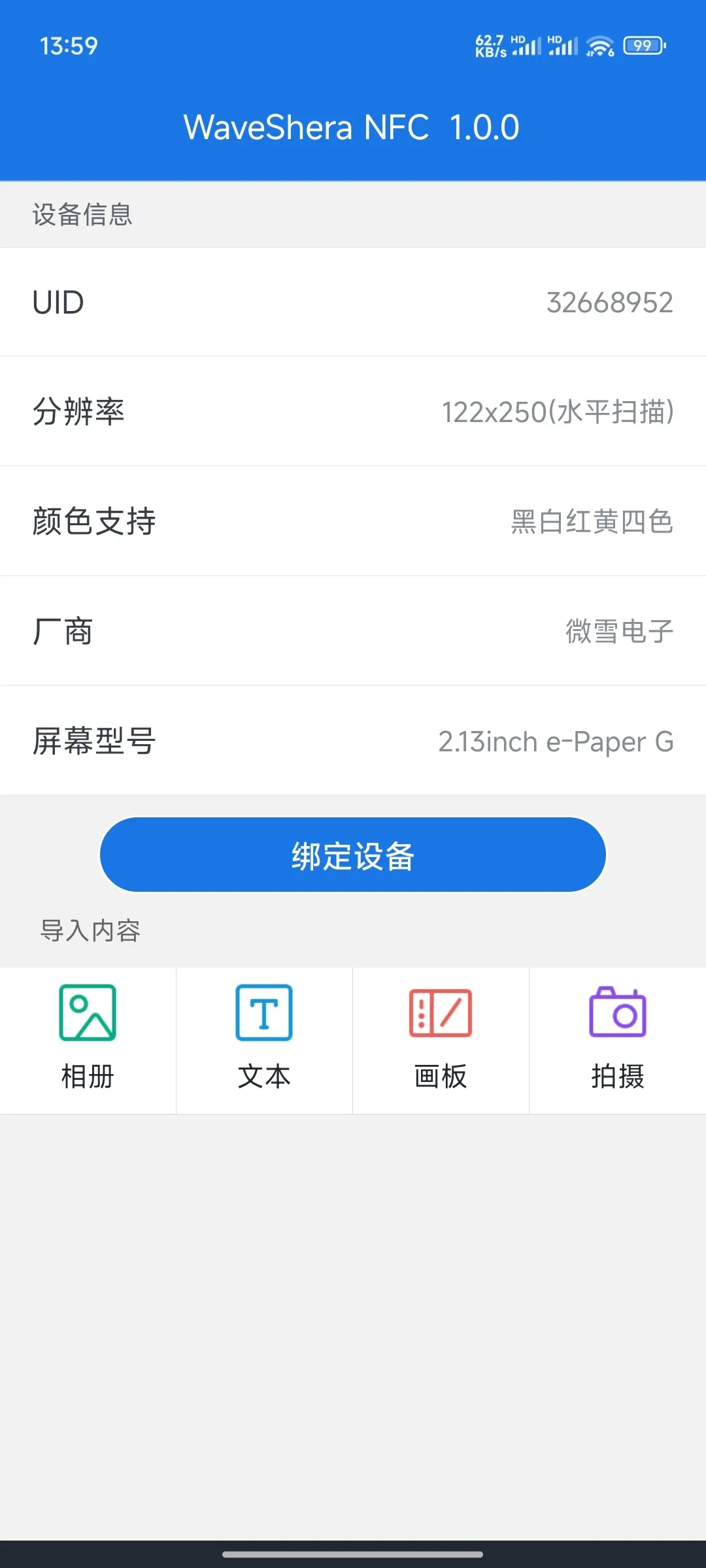

点击"绑定设备"按钮，读取要刷新的设备信息。绑定完成后，主页面会显示对应的信息（这里以 2.13G 为例）。
点击"相册"图标，进入相册并选择要展示的图片。确认选择后，进入图片处理页面。

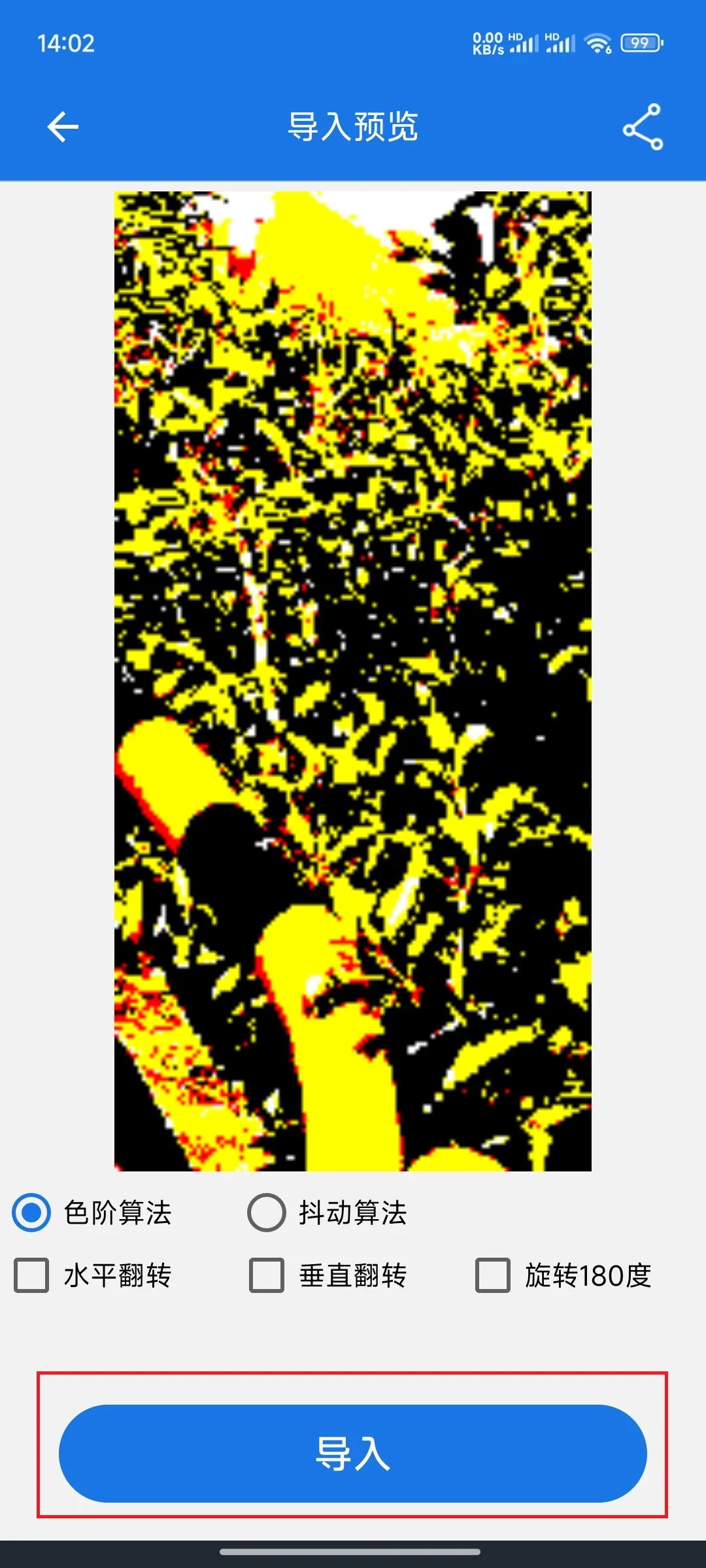

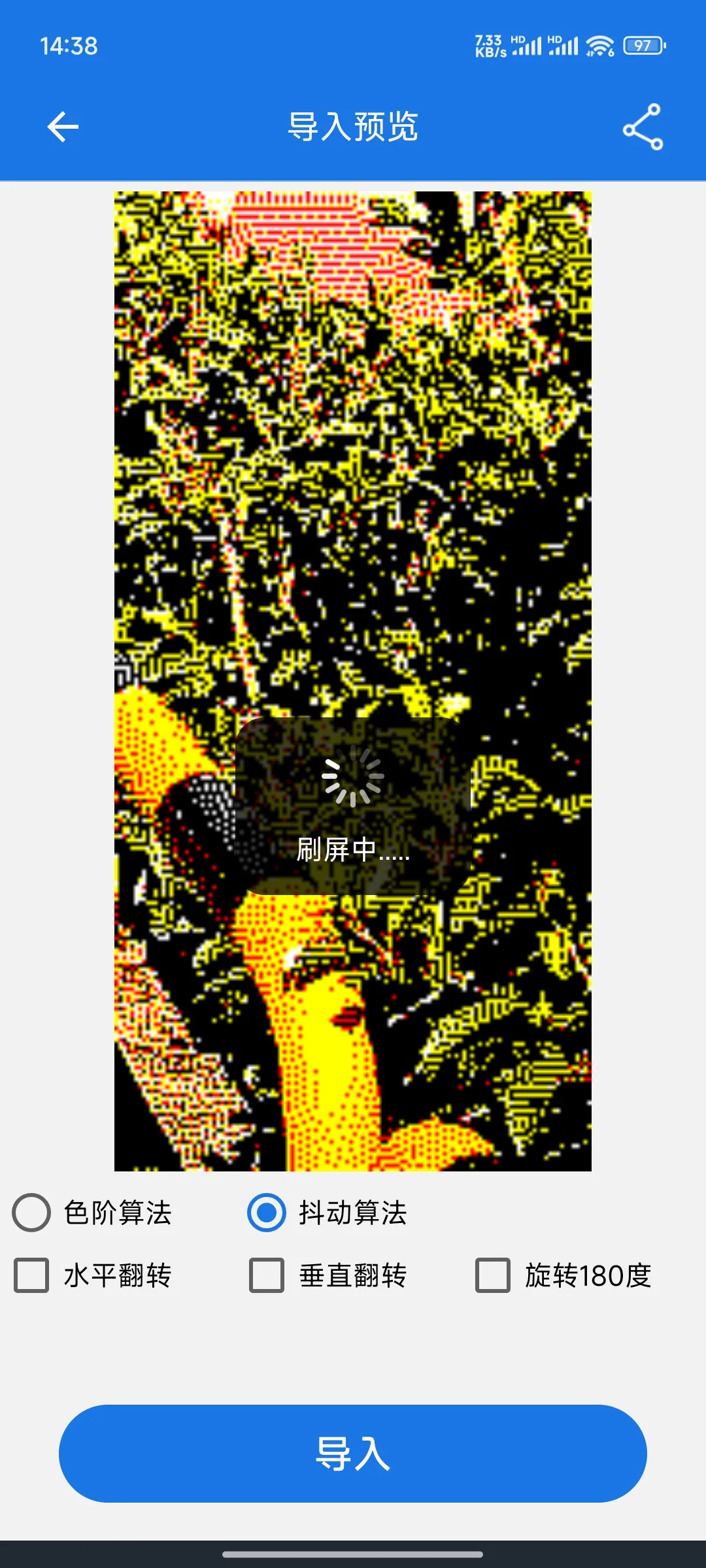

在图片处理页面选择对应按钮，点击"导入"按钮开始导入图片。如果绑定后一直没有将墨水屏和手机分开，请先移开墨水屏，再重新贴近手机。

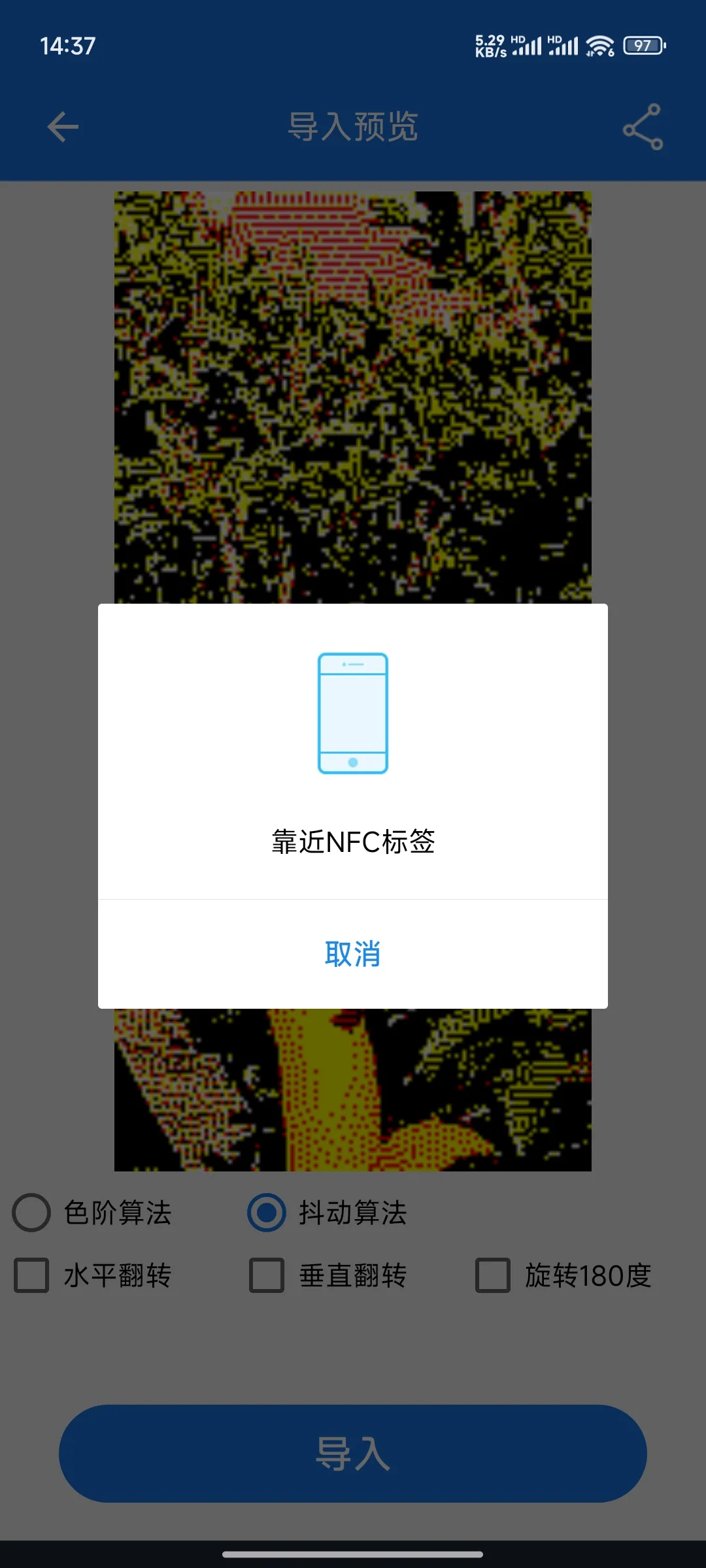

图片处理 靠近 NFC 标签 传输和刷新图片
等待刷新完成，预计耗时 16 秒。

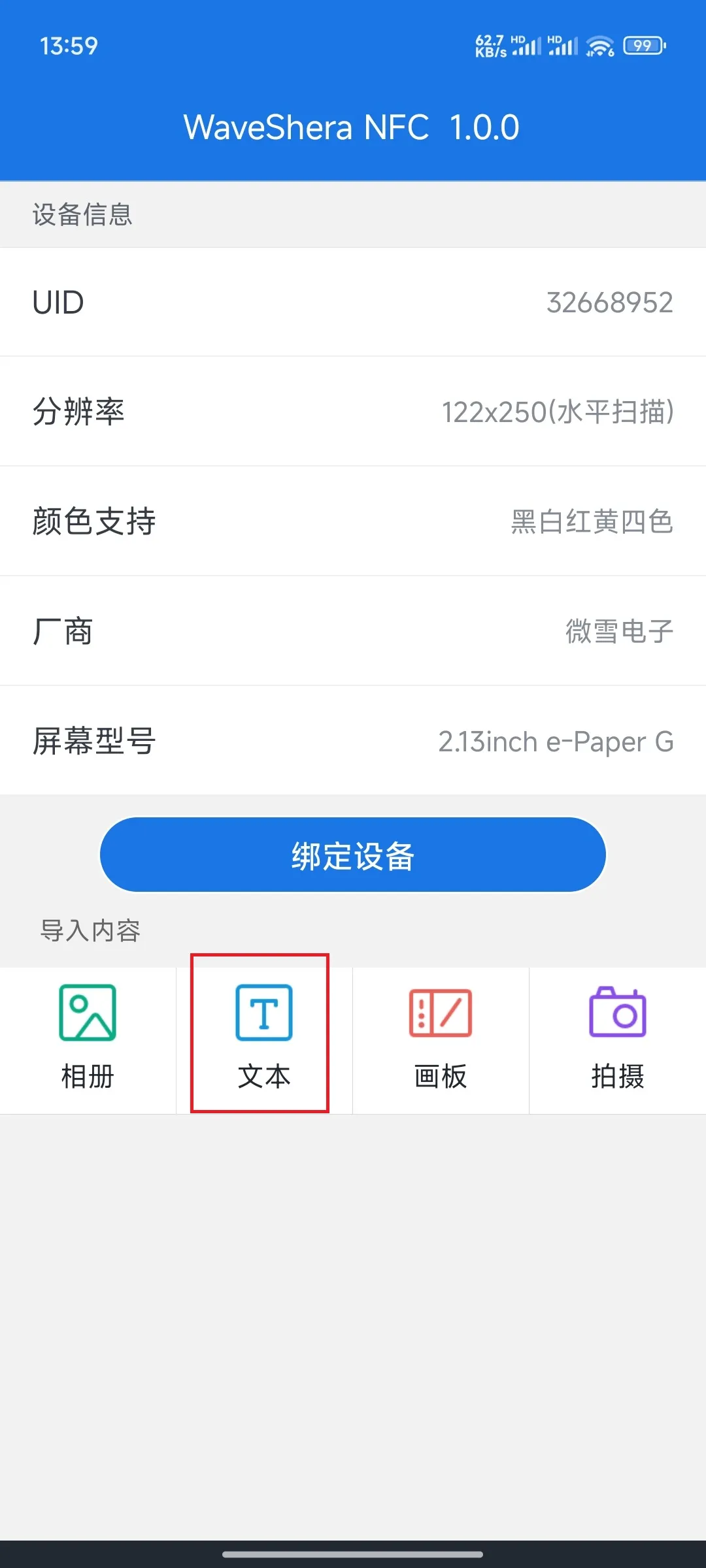

如需添加文本，请先绑定设备，然后在主页面选择文本图标。

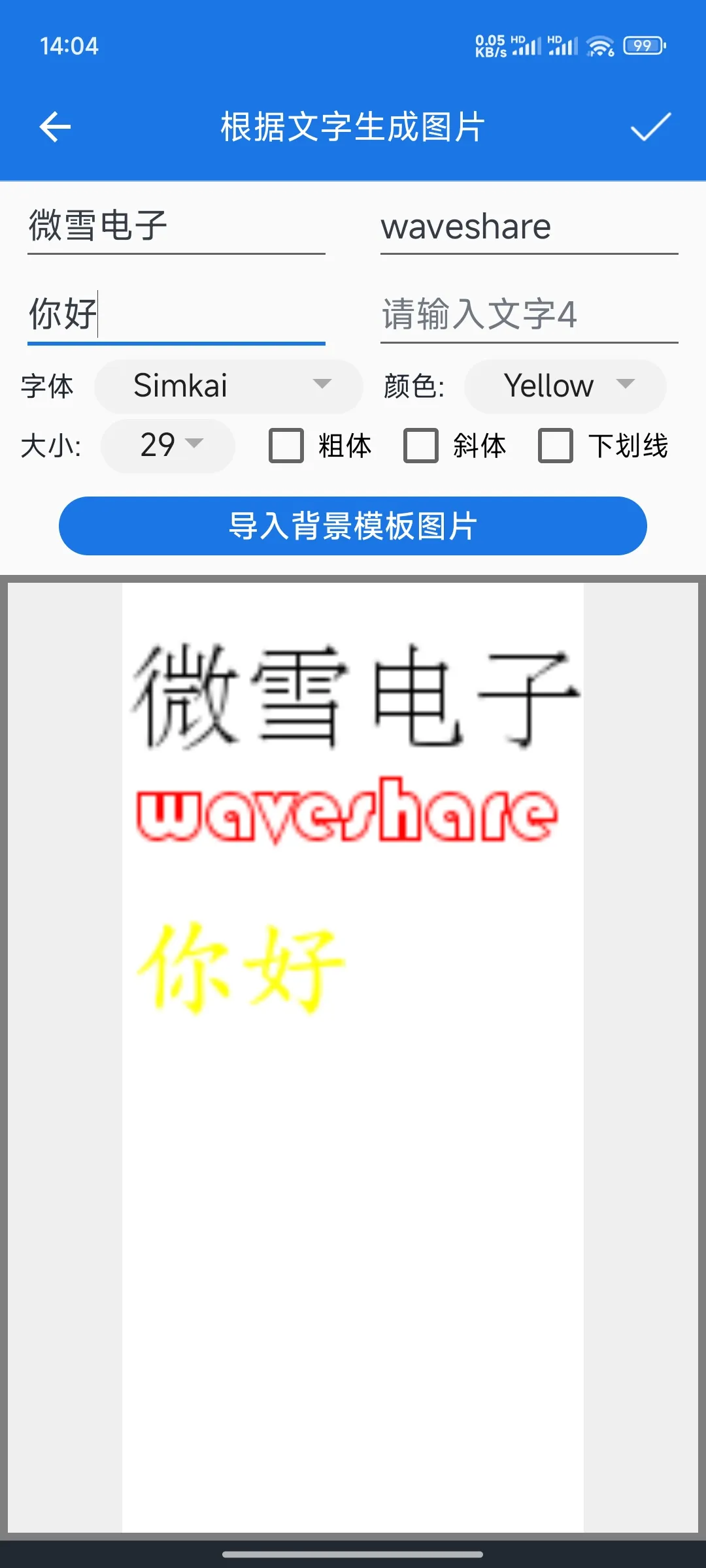

绘制文本。可选择字号、颜色、字体，并在下方示例图中拖动文本位置。也可以导入"背景模板"，背景图片分辨率需与墨水屏分辨率一致。设置完成后，点击右上角的"√"保存图片，并进入上方第 3 步的图片处理页面。

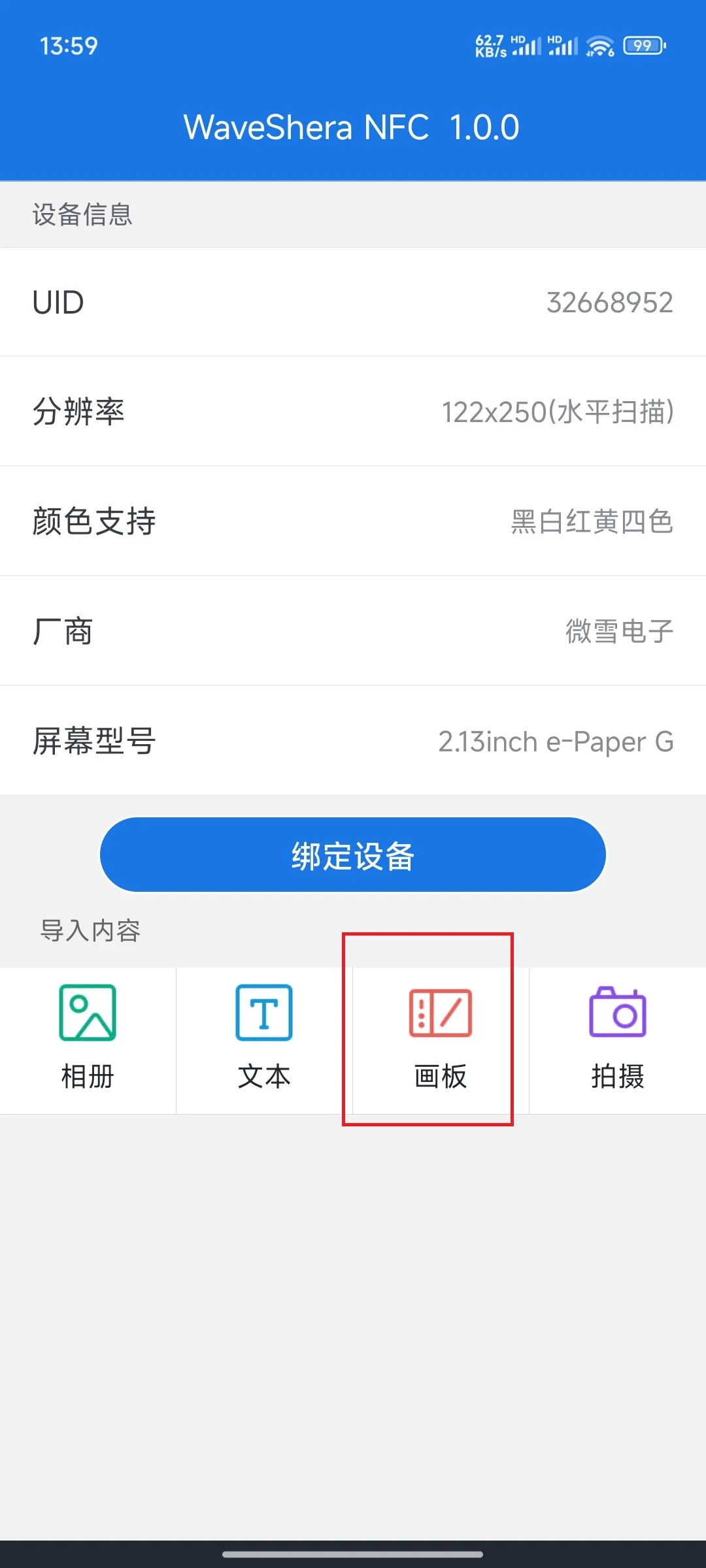

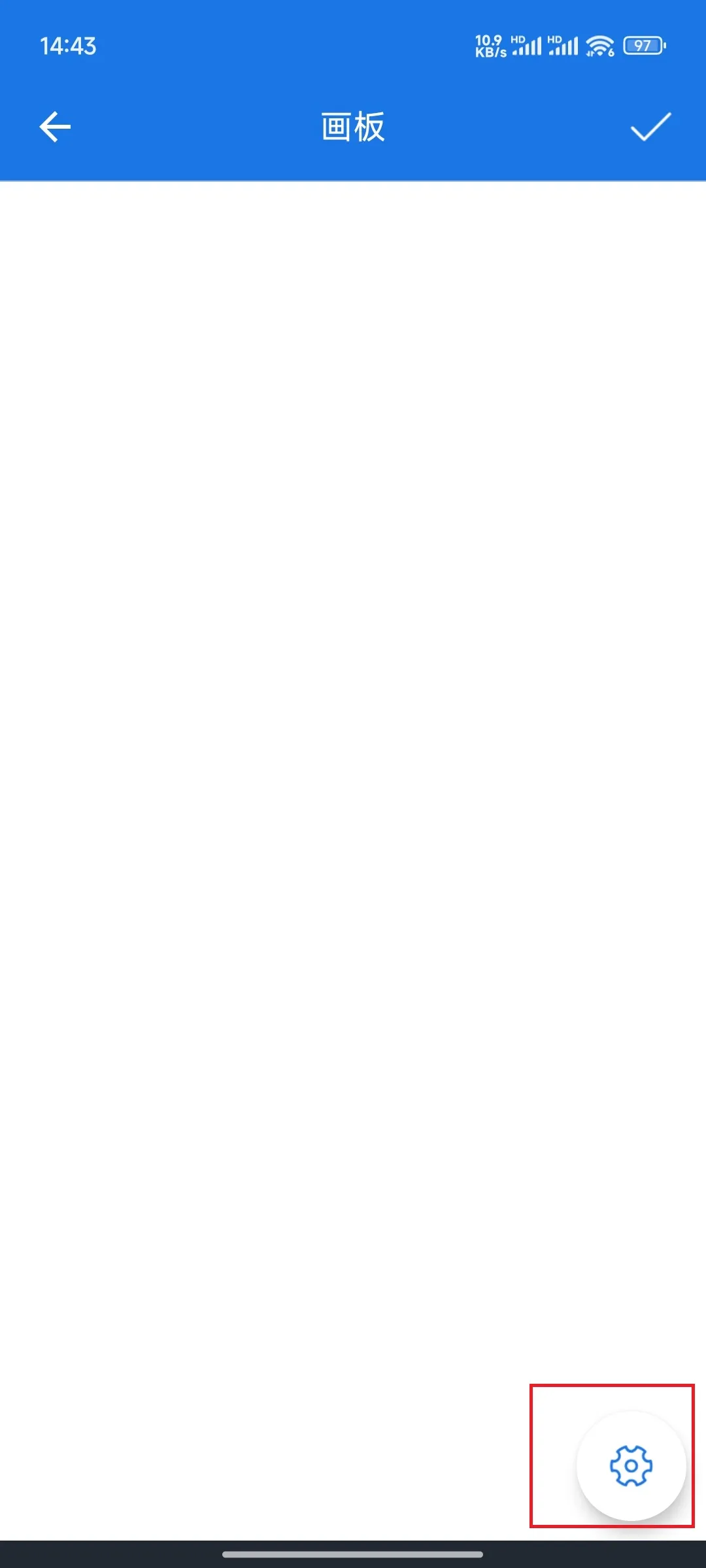

如需使用画板，请先绑定设备，然后在主页面选择画板图标。

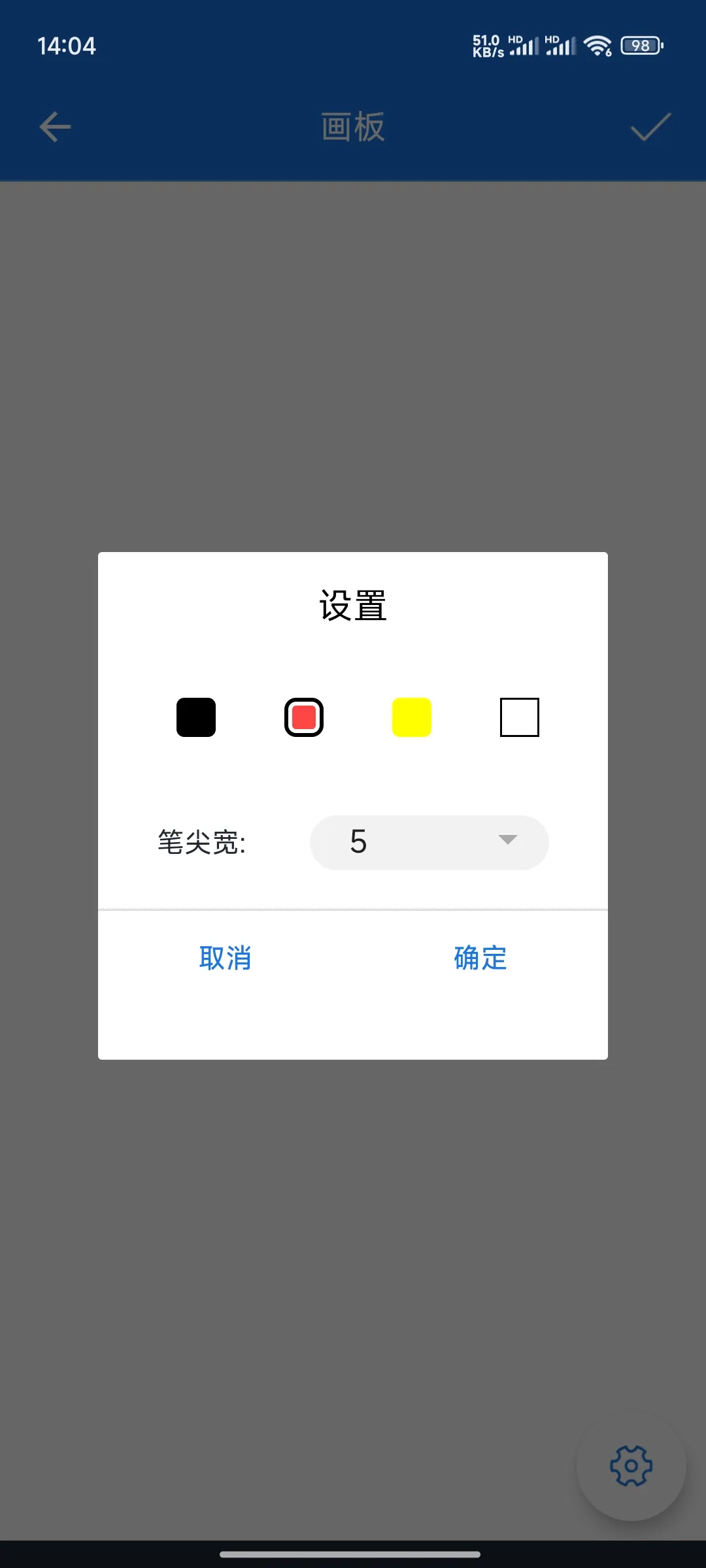

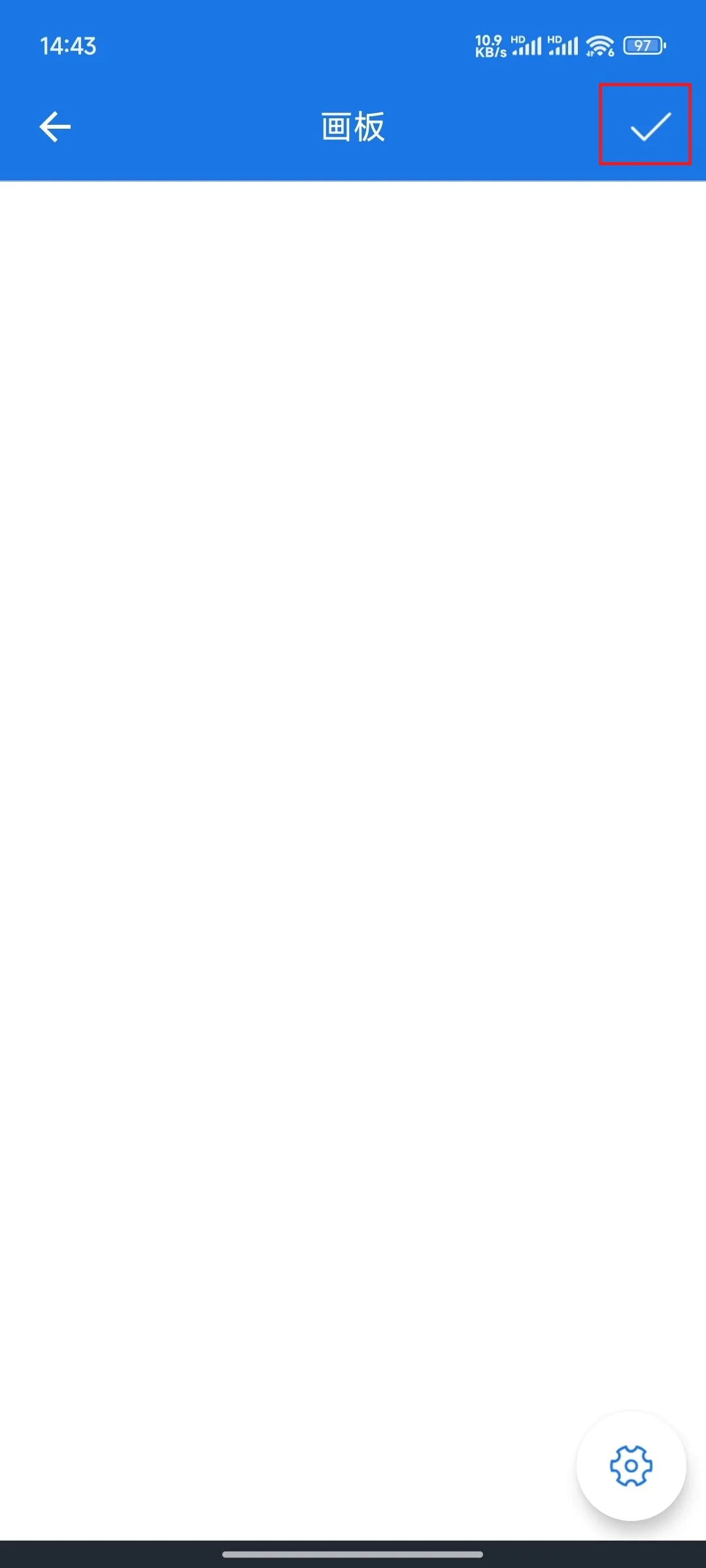

用手指在屏幕上绘制图形。默认画笔为黑色，宽度为 5。点击右下角的齿轮进入画笔选择，点击右上角的"√"保存图片，并进入上方第 3 步的图片处理页面。
绘图 画笔设置 保存图片

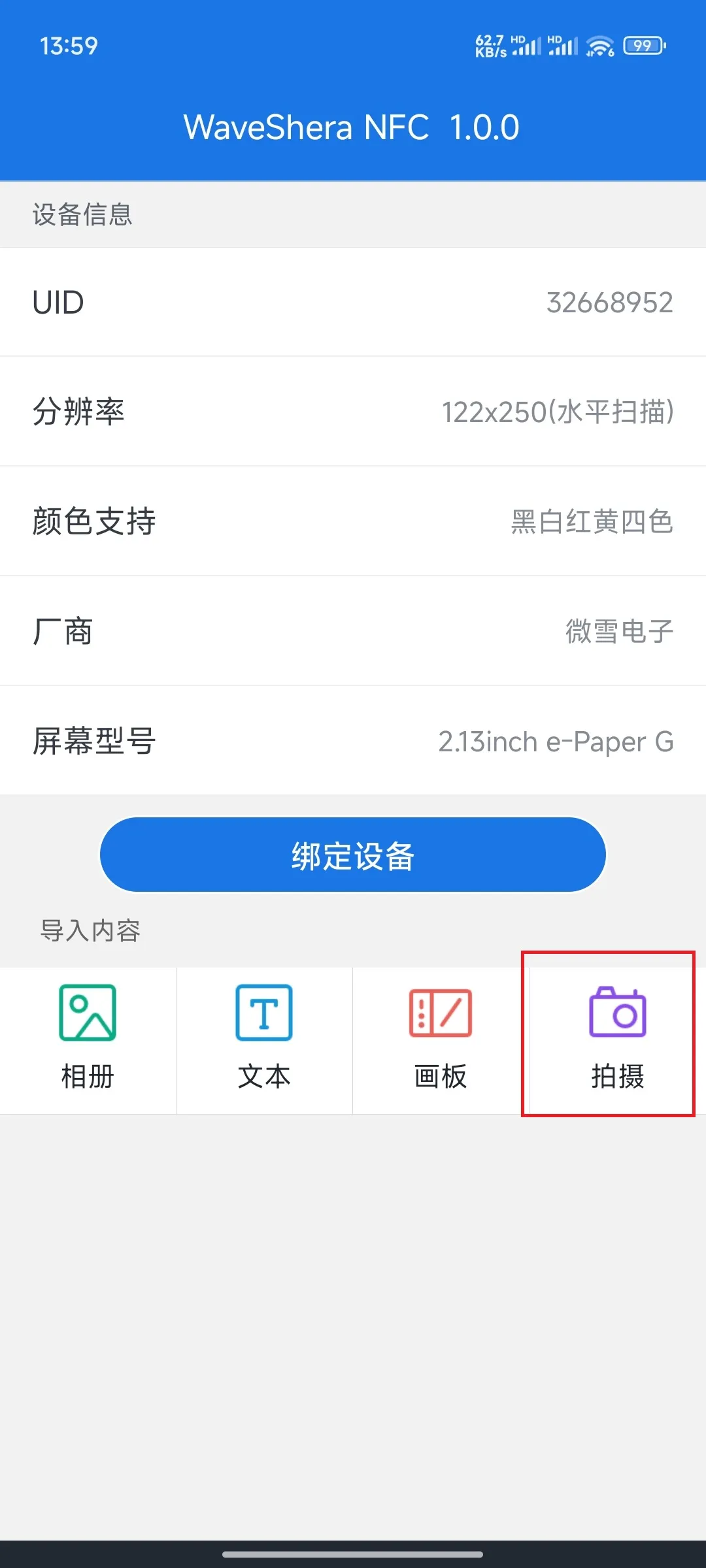

如需拍摄图片，请先绑定设备，然后在主页面选择拍摄图标。
拍摄并截取图像，然后进入上方第 3 步的图片处理页面。
相关资料
1. 相关文档
2. ST25R3911B NFC Board 对应资料程序
3. 手机 APP
