7inch 1080x1080 LCD 使用教程

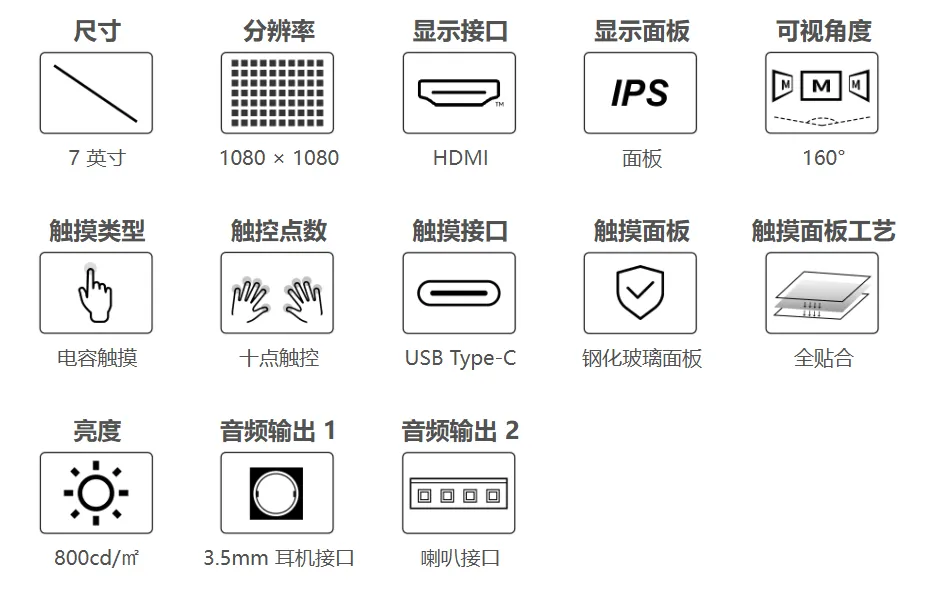

产品特性
- 7 英寸 IPS 圆形屏幕，1080x1080 硬件分辨率
- 10 点电容触控，带钢化玻璃面板，硬度达 6H
- 使用全贴合触摸工艺，显示效果更佳
- 配合 Raspberry Pi 使用时，支持 Raspberry Pi OS / Ubuntu / Kali 和 Retropie
- 作为计算机显示器使用时，支持 Windows 11 / 10 / 8.1 / 8 / 7
- 支持 HDMI 音频输出，板载 3.5mm 耳机接口和 4PIN 喇叭接口
产品参数
| 参数名称 | 参数 | 单位 |
|---|---|---|
| 产品型号 | 7inch 1080x1080 LCD | / |
| 尺寸 | 7.0 | Inch |
| 可视角度 | 160 | Deg |
| 分辨率 | 1080x1080 | Pixels |
| 整体尺寸 | 230.34(H)×230.34(V)×6.45(D) | mm |
| 显示区域 | 177.55(H)×177.55(V) | mm |
| 色域 | 65% | NTSC |
| 最大亮度 | 800 | cd/m² |
| 对比度 | 1200:1 | / |
| 背光调光 | 按键调光 | / |
| 刷新率 | 60 | Hz |
| 显示接口 | 标准 HDMI 接口 | / |
| 电源接口 | 5V Type-C 供电 | / |
| 功耗 | 2 | Watt |
电气规格
| 参数 | 最小值 | 标准值 | 最大值 | 单位 | Note |
|---|---|---|---|---|---|
| 输入电压 | 4.75 | 5.00 | 5.25 | V | Note 1 |
| 输入电流 | 300 | 400 | TBD | mA | Note 2 |
| 工作温度 | 0 | 25 | 60 | ℃ | Note 3 |
| 存储温度 | -10 | 25 | 70 | ℃ | Note 3 |
- Note 1：输入电压超过最大值或操作不当可能会对设备造成永久性损坏。
- Note 2：输入电流需≥300mA，否则将导致启动失败或者显示异常，长时间处于异常状态可能会对设备造成永久性损坏。
- Note 3：请不要将显示屏长期置于高温高湿的存储环境，显示屏需在极限值范围内工作，否则将可能损坏显示屏。

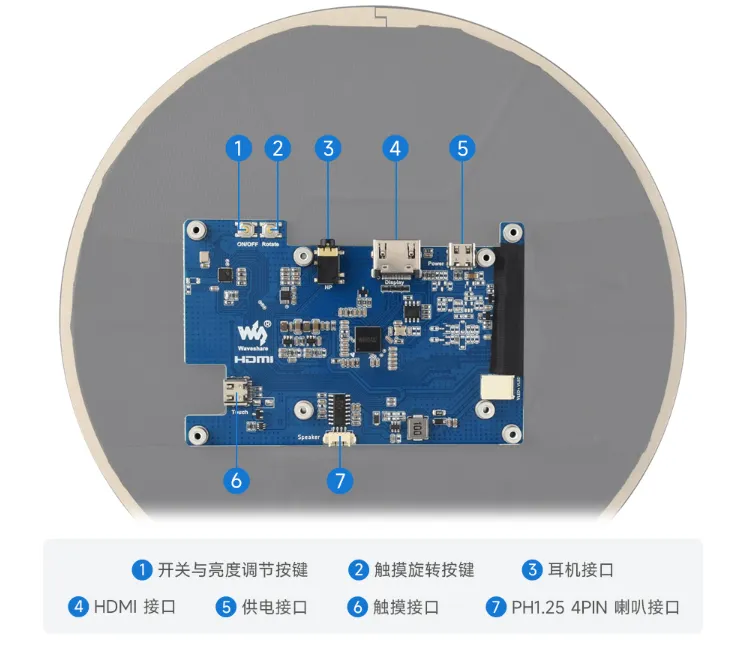

接口介绍

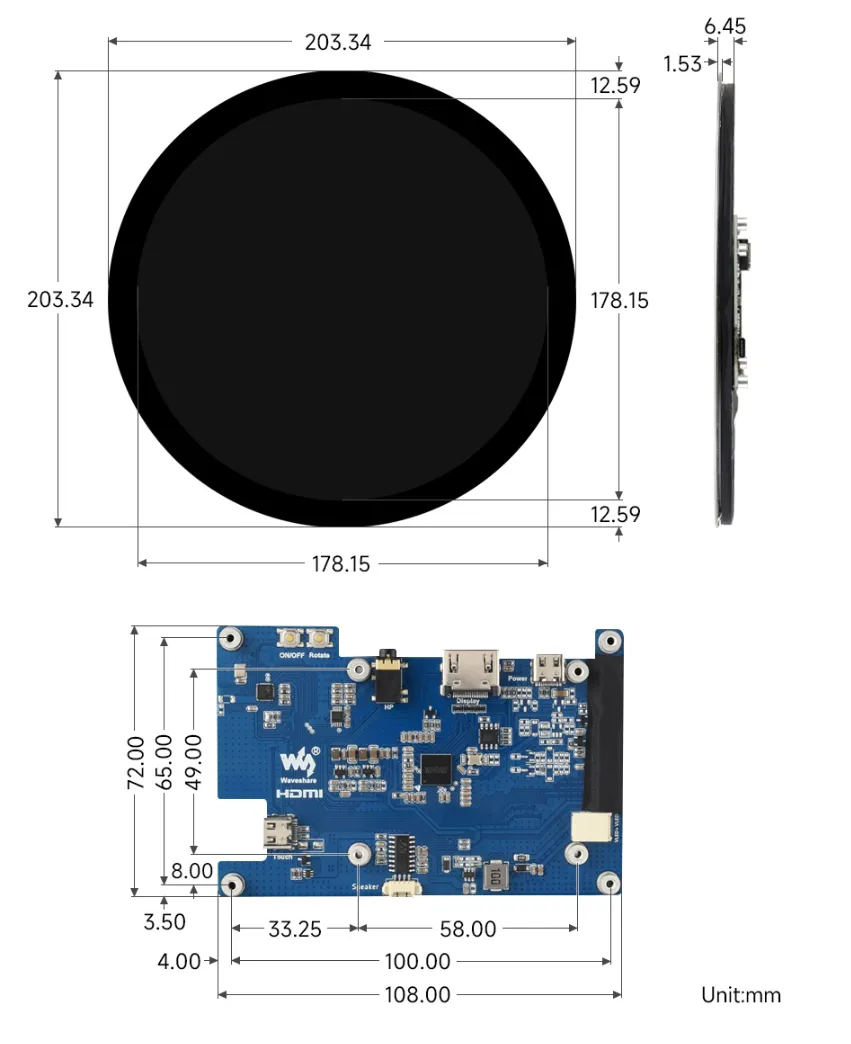

外观尺寸
使用教程
硬件连接
- 1: 将 Touch 接口连接到树莓派的 USB 接口
- 2: 将 HDMI 接口连接到树莓派 HDMI 接口
软件设置
注意
支持树莓派的 Raspberry Pi OS / Ubuntu / Kali 和 Retropie 系统。
当 LCD 工作于树莓派这些系统时，必须手动设置分辨率，否则会导致显示分辨率不正确，影响体验。
- 1：请在 树莓派官网 下载最新版本的镜像
- 2：将压缩文件下载到 PC 上，并解压得到。img 文件
- 3：TF 卡连接到 PC，使用 SDFormatter 软件格式化 TF 卡
- 4：打开 Win32DiskImager 软件，选择第 1 步准备的系统镜像，点击 write 烧写系统镜像
- 5：烧写完成后，打开 TF 卡根目录的 config.txt 文件，在 config.txt 最后加入以下代码，保存并安全弹出 TF 卡
hdmi_force_hotplug=1
hdmi_group=2
hdmi_mode=87
hdmi_pixel_freq_limit=200000000
hdmi_timings=1080 0 80 20 80 1080 0 10 10 14 0 0 0 60 0 84210000 0 - 6：将 TF 卡插入树莓派，给树莓派上电，正常等待几秒后可正常显示
由于圆形屏特征，建议搭配树莓派远程登录教程进行开机设置使用。
搭配 PC 机使用
信息
支持 Windows 11 / 10 / 8.1 / 8 / 7 系统
硬件连接
将 LCD 的 Touch 接口连接到 PC 机的 USB 接口，Windows 会自动识别触摸功能。
将 LCD 的 HDMI 接口连接到 PC 机的 HDMI 接口，Windows 会自动识别显示功能。
注意部分 PC 机不支持 HDMI 设备即插即用，一般重启系统后可正常使用。
若 USB 接口供电不足会导致 LCD 闪屏，通过外接 5V 1A 电源适配器到 LCD 的 Power 接口后，可恢复正常使用。
Windows 指定触控屏
Windows11:
进入系统的 Windows 设置 ，在搜索栏输入并点击" 控制面板 "
在弹出的“控制面板”界面中，选择“硬件与声音”
选择“校准笔和触控输入的屏幕 ”中，在弹出的平板电脑设置中点击“设置”
屏幕将会出现下图的文字提示，请用手指点击触摸板，电脑将会识别其为触控屏。
PS：假如屏幕为空白，请按“Enter”回车键，文字提示将会切换屏幕。
（文字提示对应的屏幕，将作为触控屏。）
Windows10：
进入系统的 Windows 设置 ，在搜索栏输入并点击" 校准笔和触控输入的屏幕 " （如下图所示）
在弹出的“平板电脑设置”界面中，点击“设置”
屏幕将会出现下图的文字提示，请用手指点击触摸板，电脑将会识别其为触控屏。
