产品特性​

• 8.2 英寸 IPS 圆形显示屏，硬件分辨率为 1080 × 1080，可视角度为 170°。
• 支持 10 点电容触摸，采用全贴合工艺。
• 钢化玻璃面板，硬度为 6H。
• 采用 In-Cell 触摸面板工艺和全贴合工艺。
• 配合 Raspberry Pi 使用时，支持 Raspberry Pi OS / Ubuntu / Kali 和 RetroPie。
• 配合 Jetson Nano 使用时，支持 Ubuntu。
• 通过 HDMI 传输显示信号，通过 USB Type-C 接口传输触摸数据。
• 板载背光开关、返回、亮度增加和亮度减小按键。
• 提供 3.5 mm 音频接口和 MX1.25 4PIN 喇叭接口。

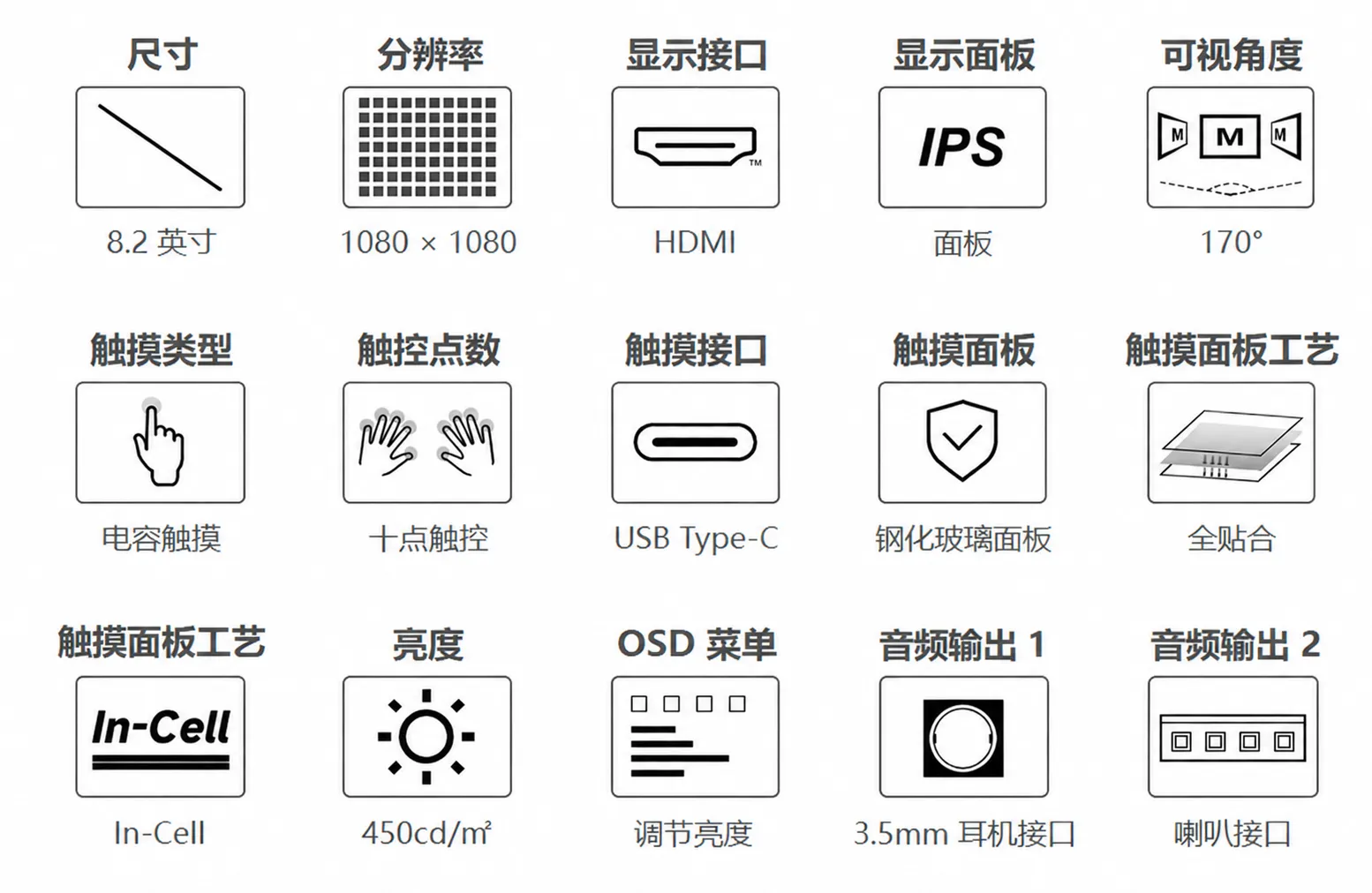

产品参数​

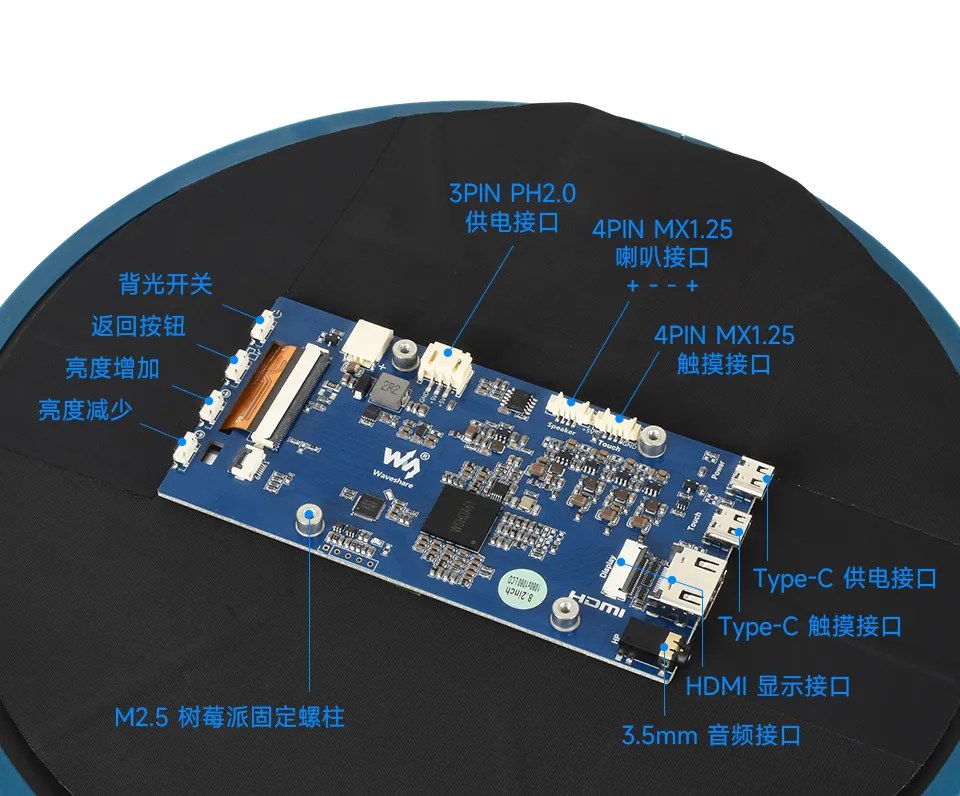

接口介绍​

EDID 时序参数​

• 如果主控板的系统可以自动识别 EDID 进行显示，则无需额外设置相关时序参数。

• 否则可以参考如下显示时序参数：

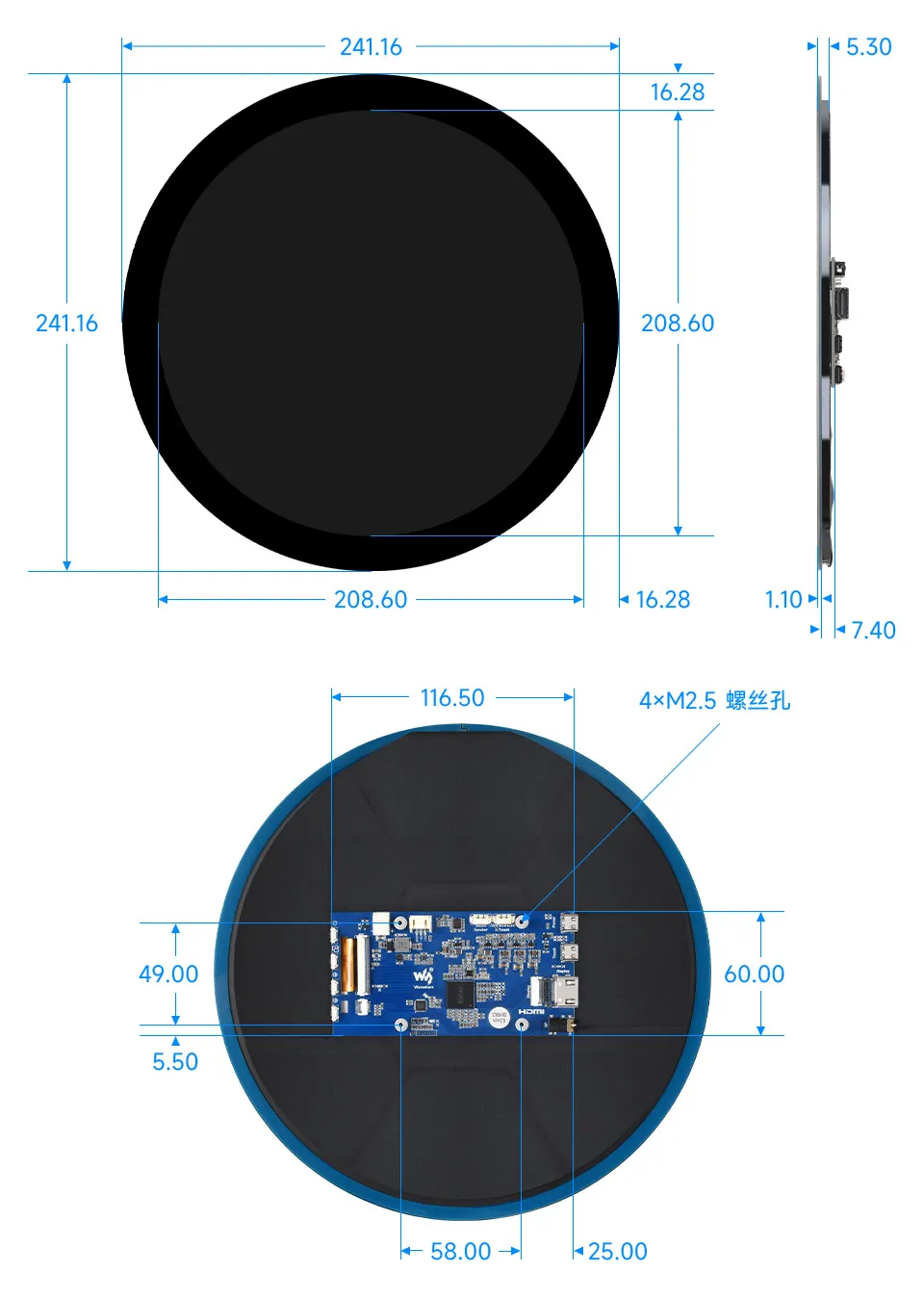

外观尺寸​

硬件连接​

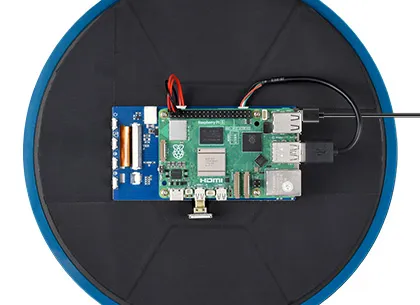

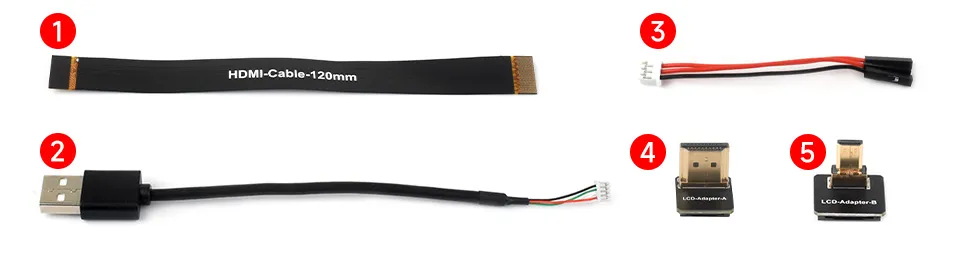

以 Raspberry Pi 5 作为连接示例，先准备屏幕、树莓派主板、电源线、HDMI 线、USB 触摸线及对应转接头。

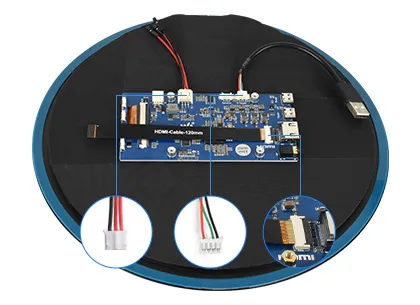

1. 将 HDMI 排线①、USB 触摸线②和供电线③连接到屏幕底板对应接口，确认排线插入到位并锁紧连接器。

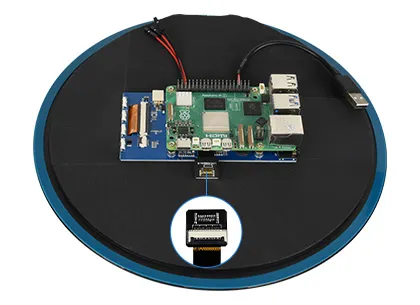

2. 将 HDMI 排线①另一端接入适合主板的转接头。Raspberry Pi 5 / 4B 使用 Micro HDMI 转接头⑤，再连接主板的 Micro HDMI 接口。

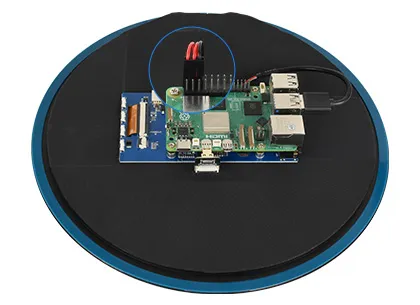

3. 将触摸线②的 USB 插头接入树莓派 USB 接口。按图中位置，将供电线③的两根 5 V 线和 GND 线连接到树莓派对应排针，核对极性后再通电。




软件设置​

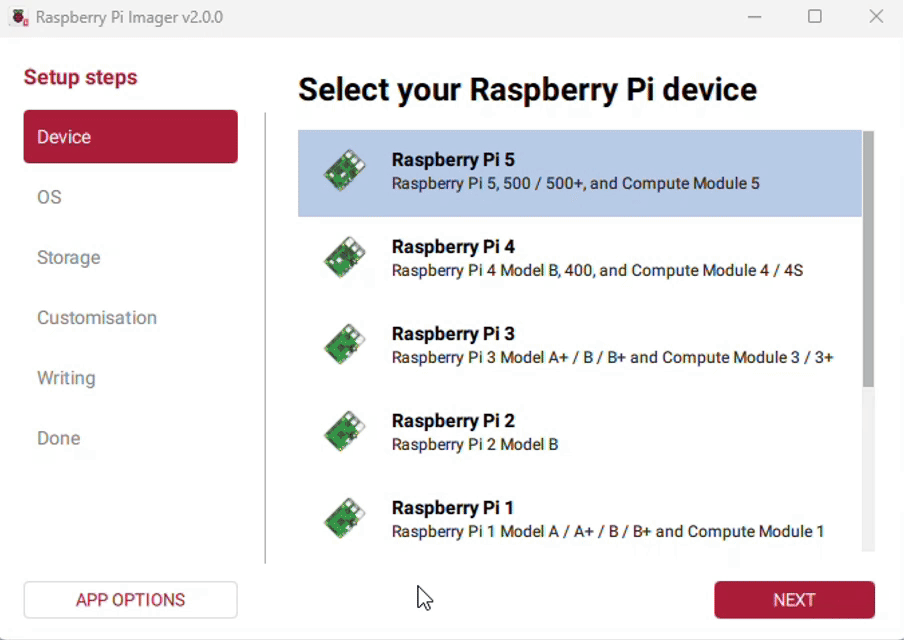

1. 将 TF 卡连接到电脑，下载并使用 Raspberry Pi Imager 烧录最新 Raspberry Pi OS。




2. 烧录完成后，打开 TF 卡根目录中的 config.txt 文件，在文件末尾添加以下配置，保存后安全弹出 TF 卡。

   max_framebuffer_width=1080
   max_framebuffer_height=1080
   hdmi_group=2
   hdmi_mode=87
   hdmi_timings=1080 0 40 8 132 1080 0 17 3 68 0 0 0 60 0 88000000 3


3. 将 TF 卡插入 Raspberry Pi 并给屏幕接入 5 V 电源。系统启动后，显示与触摸功能可正常使用。




由于圆形屏特征，建议搭配树莓派远程登录教程进行开机设置使用。

硬件连接​

1. 将 LCD 的 Touch 接口连接到 PC 机的 USB 接口，Windows 会自动识别触摸功能。

2. 将 LCD 的 HDMI 接口连接到 PC 机的 HDMI 接口，Windows 会自动识别显示功能。

   注意

   部分 PC 机不支持 HDMI 设备即插即用，一般重启系统后可正常使用。

   若 USB 接口供电不足会导致 LCD 闪屏，通过外接 5V 1A 电源适配器到 LCD 的 Power 接口后，可恢复正常使用。

Windows 指定触控屏​

Windows11:​

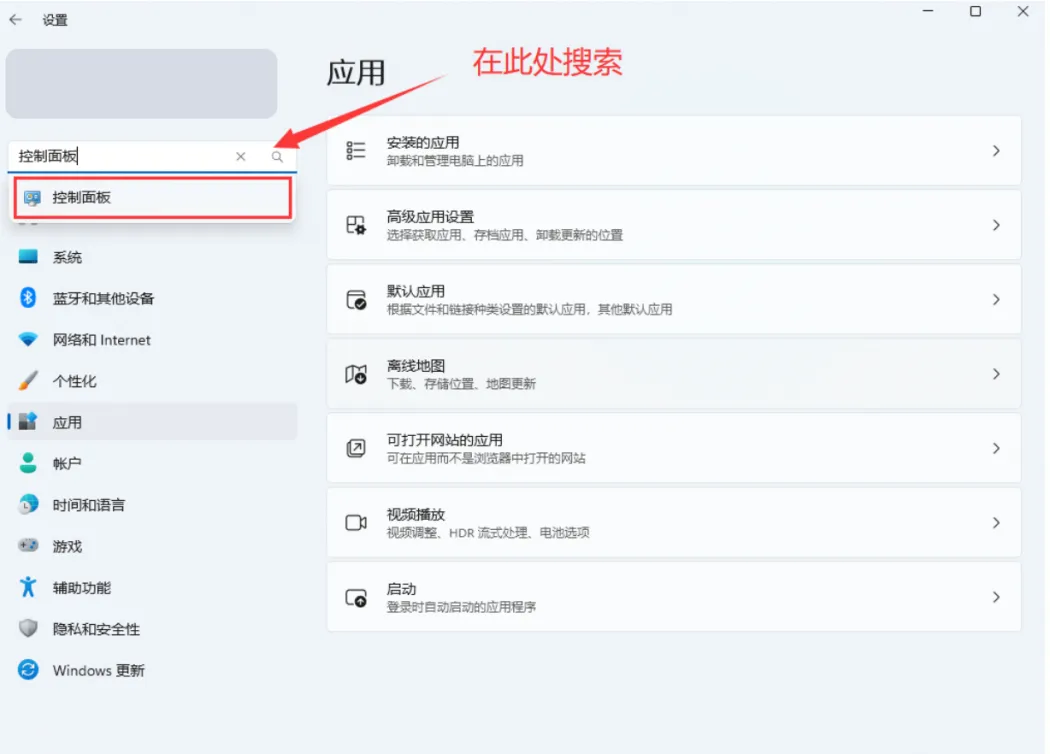

1. 进入系统的 Windows 设置 ，在搜索栏输入并点击" 控制面板 "

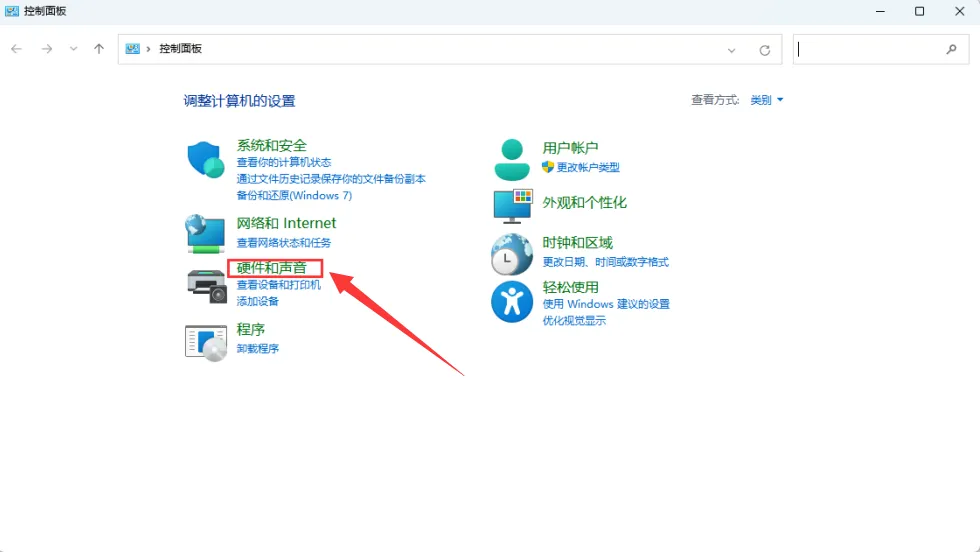

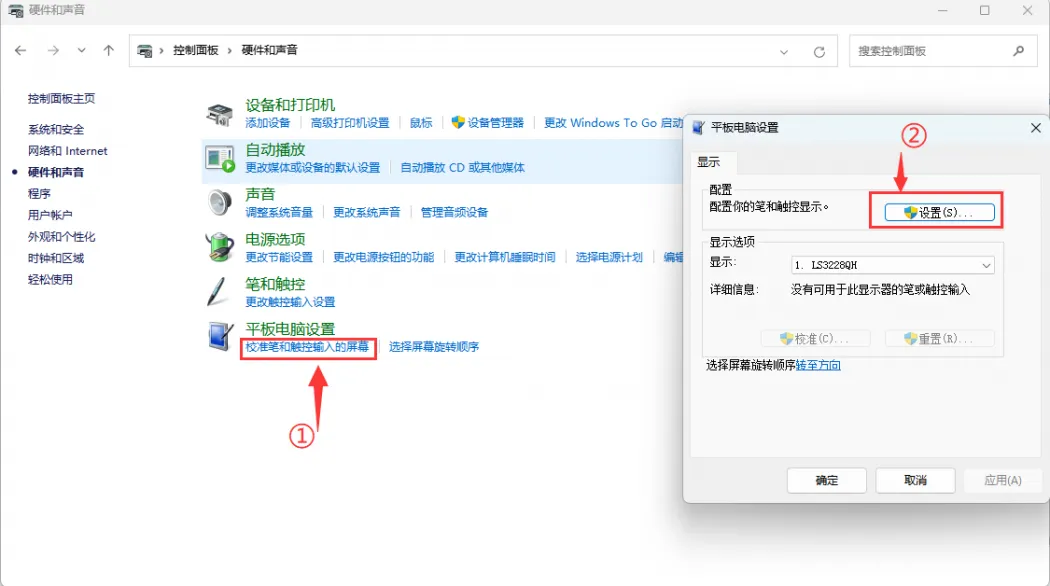

2. 在弹出的“控制面板”界面中，选择“硬件与声音”




3. 选择“校准笔和触控输入的屏幕 ”中，在弹出的平板电脑设置中点击“设置”

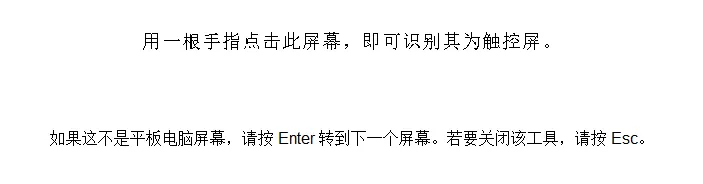

4. 屏幕将会出现下图的文字提示，请用手指点击触摸板，电脑将会识别其为触控屏。




   PS：假如屏幕为空白，请按“Enter”回车键，文字提示将会切换屏幕。
   （文字提示对应的屏幕，将作为触控屏。）


Windows10：​

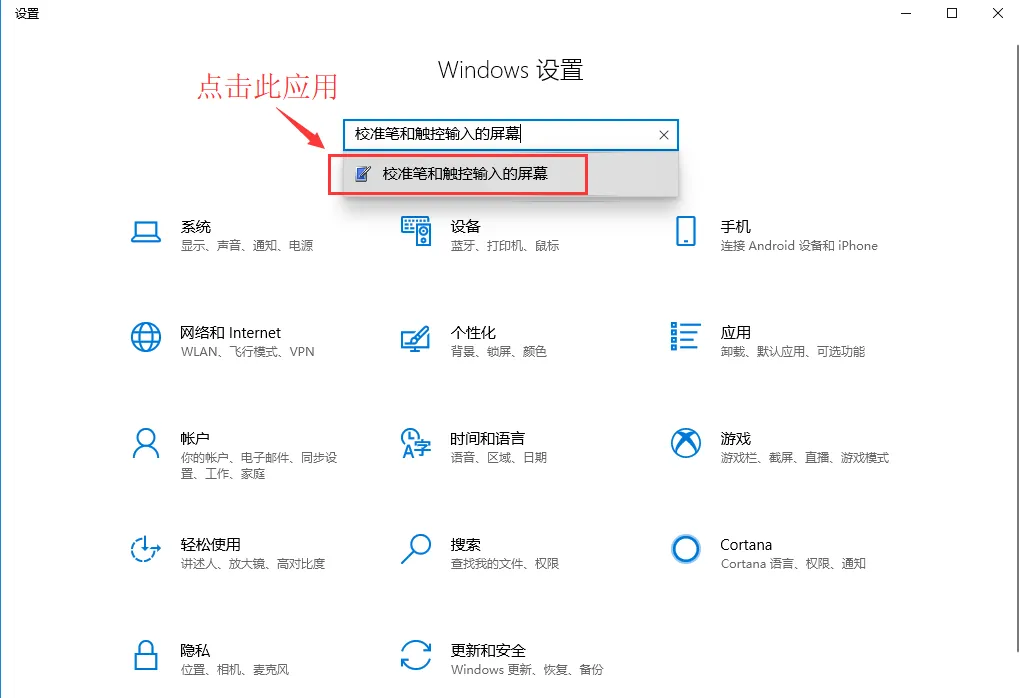

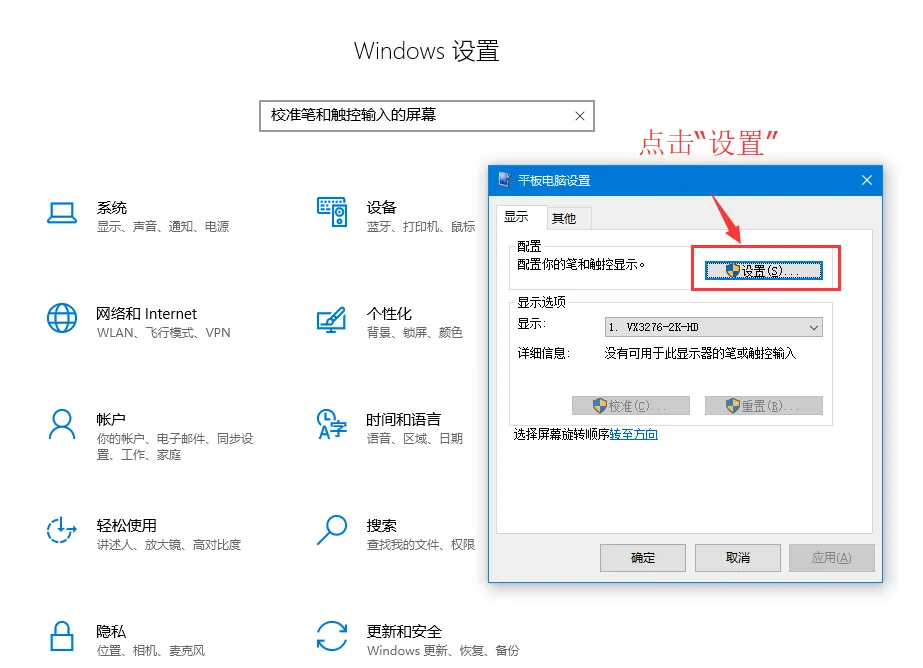

1. 进入系统的 Windows 设置 ，在搜索栏输入并点击" 校准笔和触控输入的屏幕 " （如下图所示）




2. 在弹出的“平板电脑设置”界面中，点击“设置”




3. 屏幕将会出现下图的文字提示，请用手指点击触摸板，电脑将会识别其为触控屏。




   PS：假如屏幕为空白，请按“Enter”回车键，文字提示将会切换屏幕。
   （文字提示对应的屏幕，将作为触控屏。）

1. 硬件资料​

• 2D 图纸

  • 8.2inch 1080x1080 LCD 2D 图纸（PDF）
  • 8.2inch 1080x1080 LCD 2D 图纸（DXF）

• 3D 图纸

  • 8.2inch 1080x1080 LCD 3D 图纸（STP）
