8.9inch 600x1600 LCD 使用教程

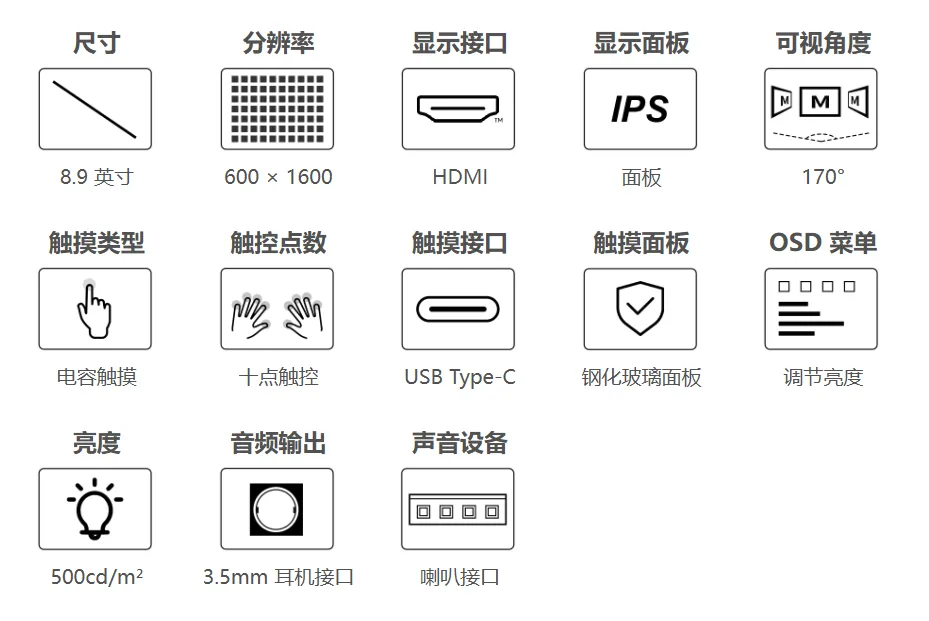

产品特性

8.9 英寸 IPS 显示屏，硬件分辨率为 600 × 1600，可视角度为 170°。
电容触摸，支持 10 点触控；钢化玻璃面板硬度为 6H。
通过 HDMI 传输显示信号，通过 USB Type-C 接口传输触摸数据。

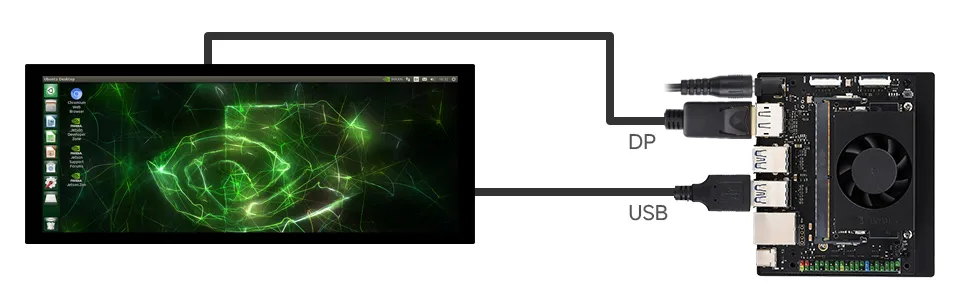

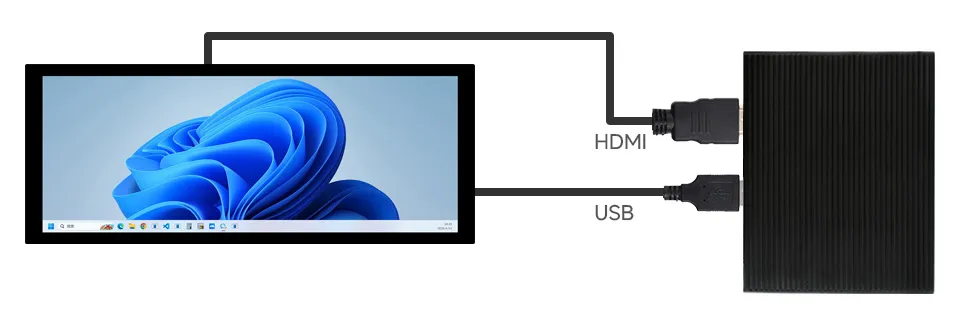

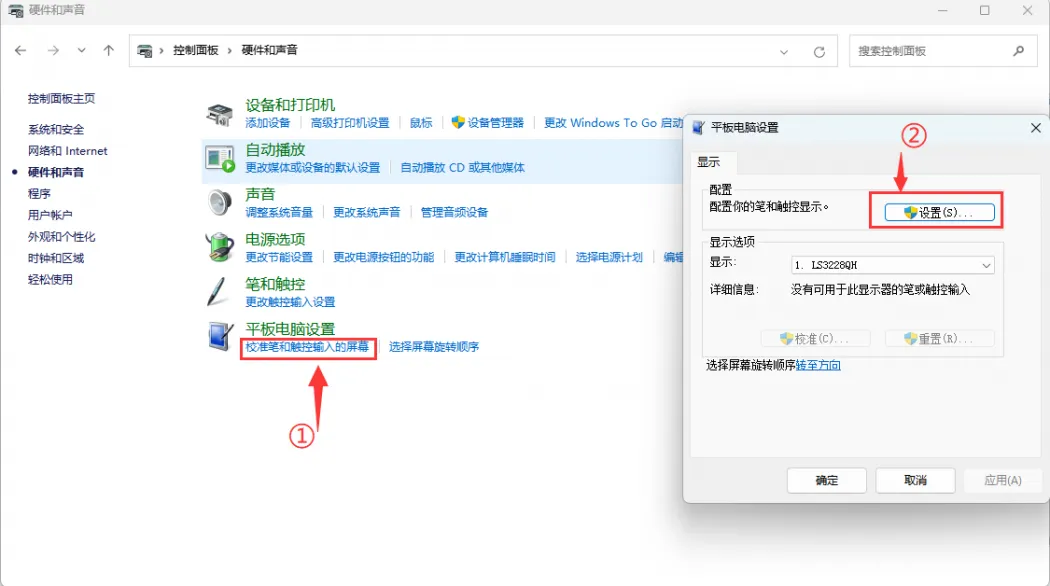

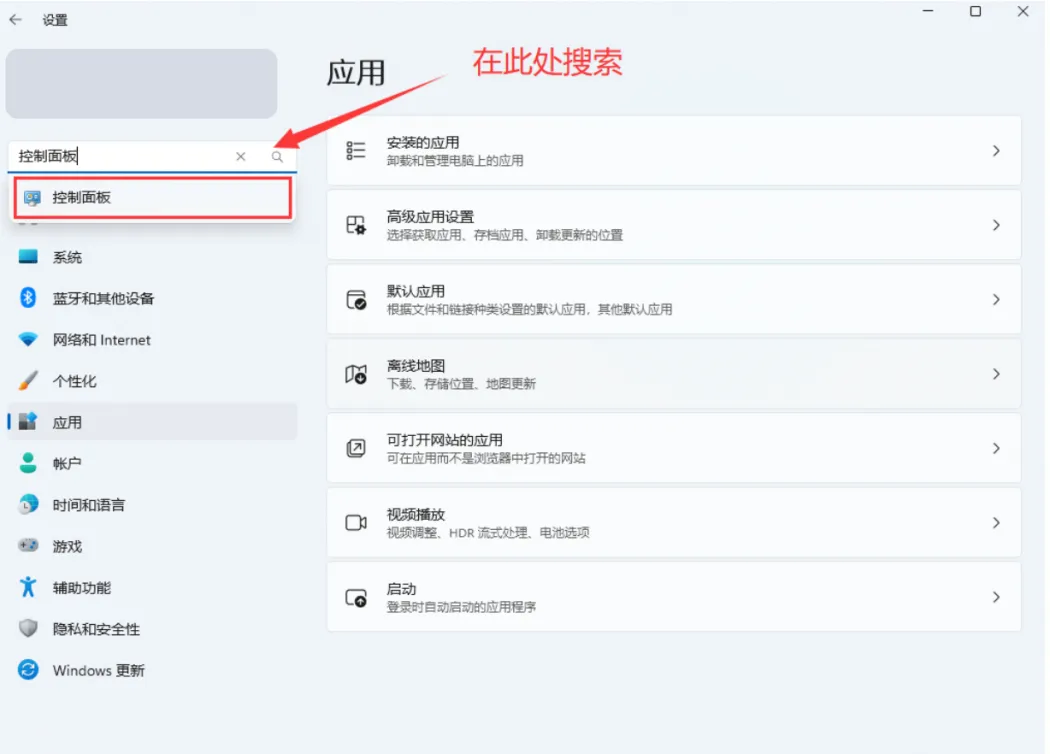

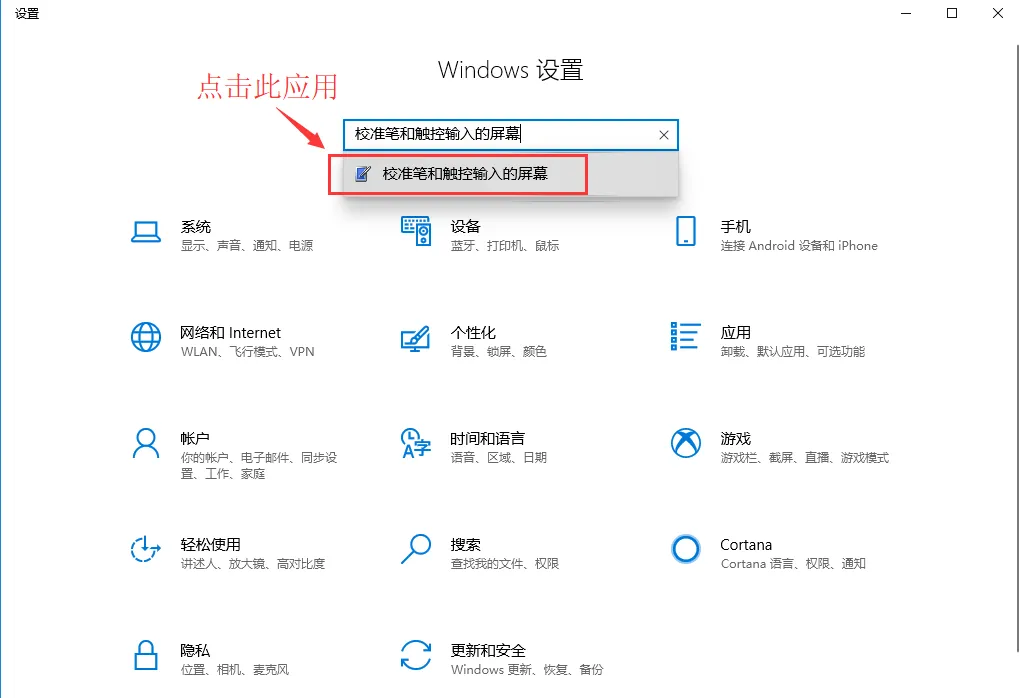

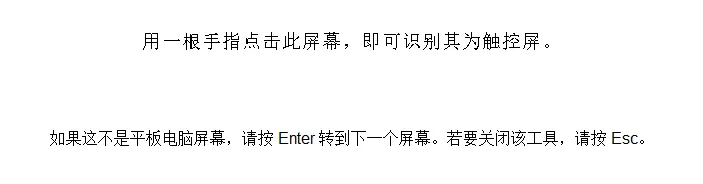

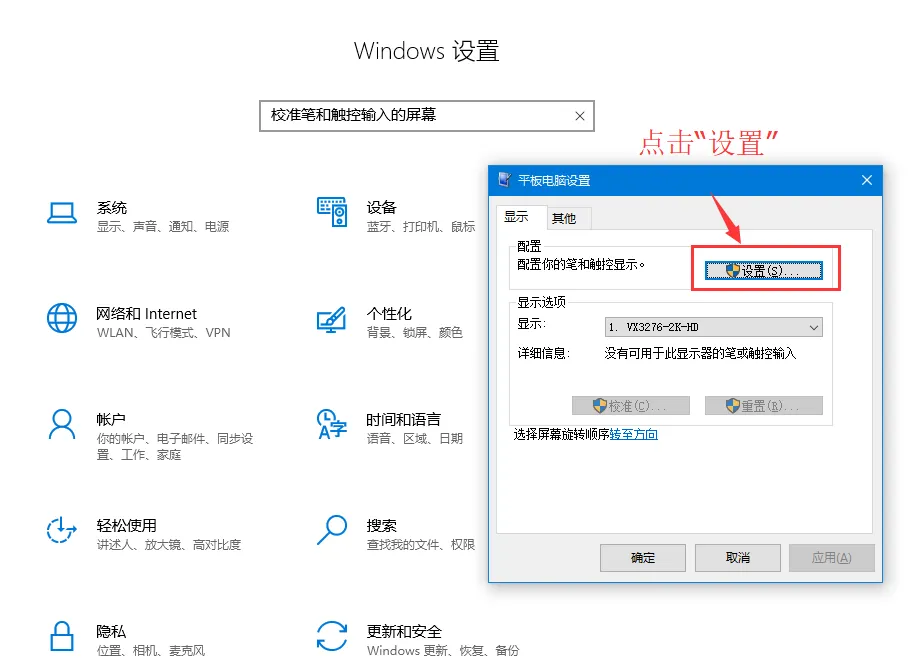

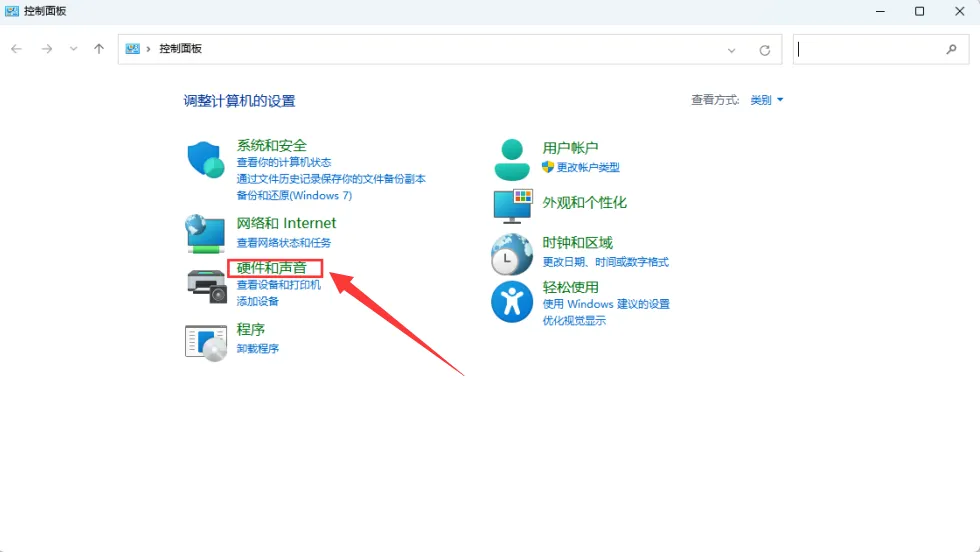

支持 Jetson 主机的 Ubuntu 系统，免驱单点触控。连接方法见 Windows / Jetson 使用。
板载开关与亮度调节按键、触摸旋转按键。
提供 3.5 mm 耳机接口和 MX1.25 4PIN 喇叭接口。

默认显示方向

本产品默认竖屏显示，分辨率为 600 × 1600（水平 × 垂直）。横向安装时，需要在主机系统中设置画面旋转，并检查触摸方向是否与画面一致。

产品参数

项目	参数
显示尺寸	8.9 英寸
显示面板	IPS
硬件分辨率	600 × 1600
对比度	1:1500
刷新率	60 Hz
色域	68% NTSC
可视角度	170°
最大亮度	500 cd/m²
触摸类型	10 点电容触摸，实际触控点数取决于系统
触摸面板	钢化玻璃，硬度 6H
显示接口	HDMI
背光调节	按键调光
输入电压	5 V
最大功耗	3.75 W
音频输出	3.5 mm 耳机接口、MX1.25 4PIN 喇叭接口
外形尺寸	88.36(H) × 221.12(V) mm
显示区域	76.36(H) × 203.62(V) mm

表中 H、V 分别表示默认竖屏方向的水平、垂直尺寸。

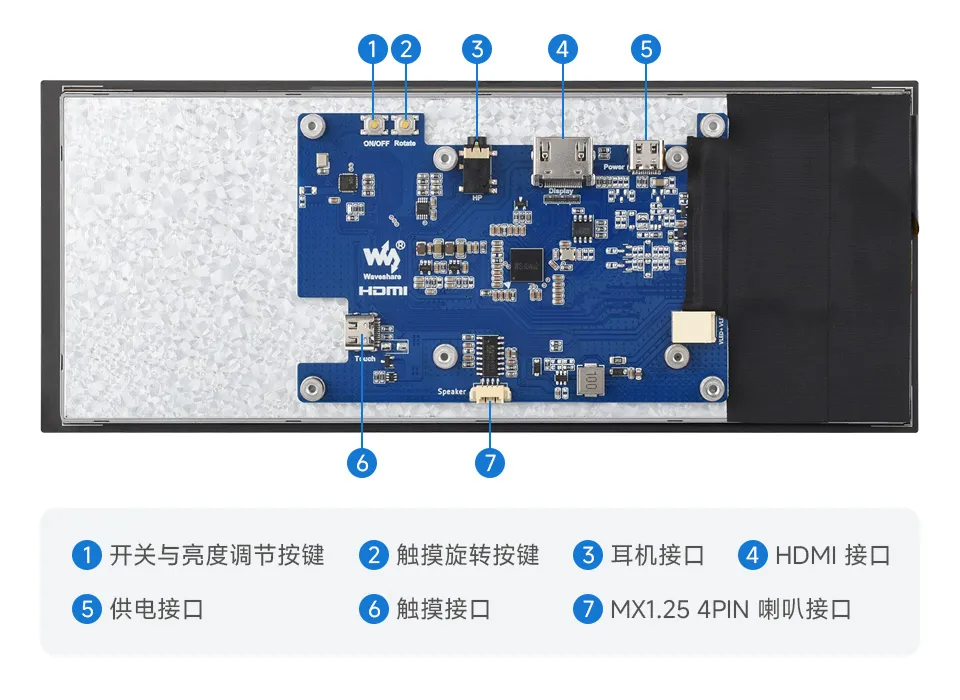

接口介绍

图中编号	接口或按键	用途
1	ON/OFF	开关与亮度调节
2	Rotate	按住 3–5 秒，触摸方向旋转 90°
3	HP	连接耳机
4	Display	HDMI 显示输入
5	Power	屏幕供电
6	Touch	连接主机 USB 接口，传输触摸数据
7	Speaker	MX1.25 4PIN 喇叭接口

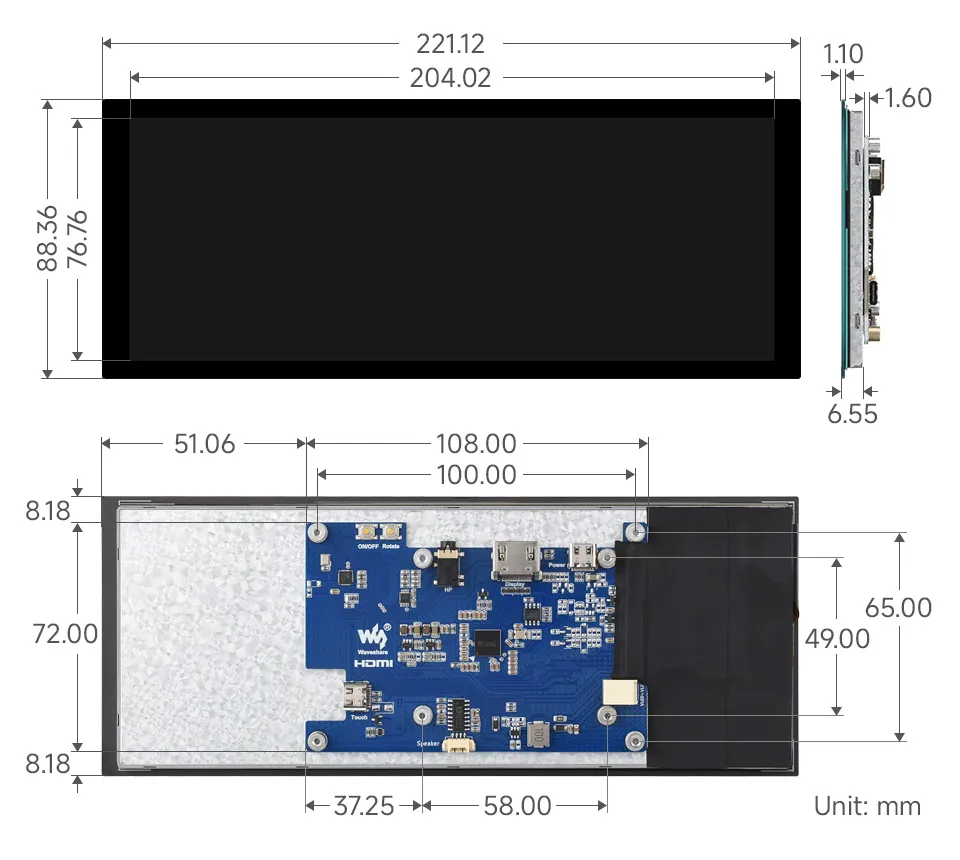

外观尺寸

树莓派使用

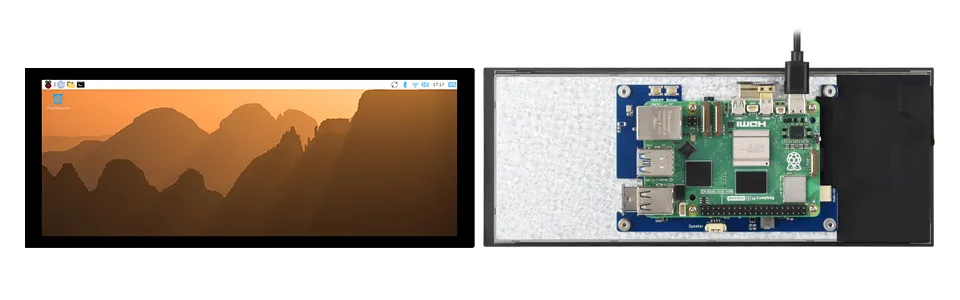

硬件连接

以下以 Raspberry Pi 5 / 4B 为例。连接前断开主板和屏幕电源。

使用 HDMI 线和适配的 Micro HDMI 转接头，将屏幕 HDMI 显示接口连接到树莓派 Micro HDMI 接口。
使用支持数据传输的 USB Type-A 转 Type-C 转接头或线，将屏幕 Touch 接口连接到树莓派 USB 接口。
将 5 V 电源连接到屏幕 Power 供电接口。
检查接线后，接通屏幕和树莓派电源。

触摸线应接入 Touch 接口。Power 接口用于供电，不能代替 USB 触摸数据连接。

软件设置

注意

支持树莓派的 Raspberry Pi OS / Ubuntu / Kali 和 RetroPie 系统。当 LCD 工作于树莓派这些系统时，必须手动设置分辨率，否则会导致显示分辨率不正确，影响体验。

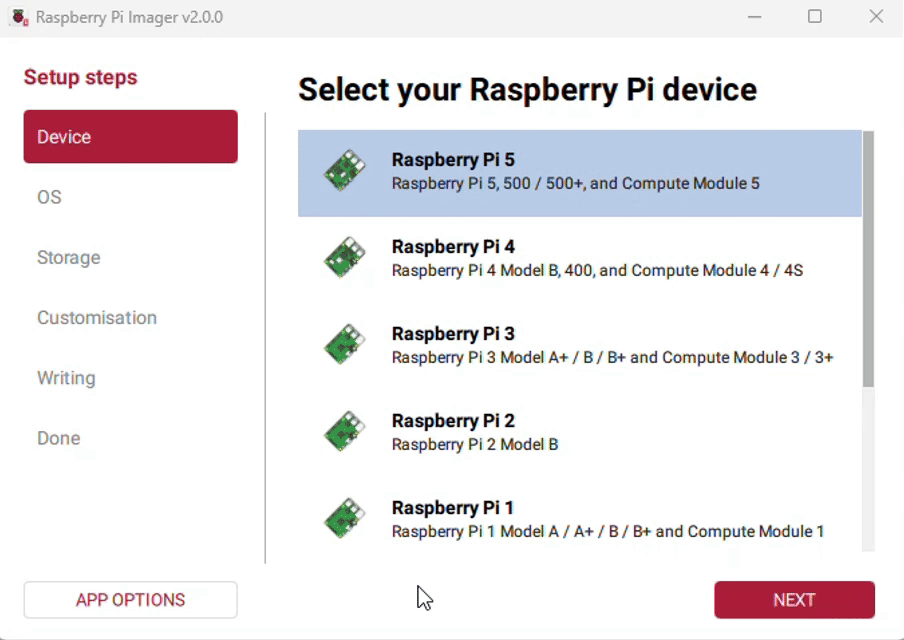

1：请在树莓派官网下载最新版本的镜像
2：解压下载的压缩文件，得到 .img 文件。
3：TF 卡连接到 PC，使用 SDFormatter 软件格式化 TF 卡
4：打开 Win32DiskImager 软件，选择第 1 步准备的系统镜像，点击 write 烧写系统镜像

5：烧写完成后，打开 TF 卡根目录的 config.txt 文件，在 config.txt 最后加入以下代码，保存并安全弹出 TF 卡

  max_framebuffer_width=600
  max_framebuffer_height=1600
  hdmi_group=2
  hdmi_mode=87
  hdmi_timings=600 0 40 20 100 1600 0 16 4 16 0 0 0 60 0 74590000 3

6：将 TF 卡插入树莓派，给树莓派上电，正常等待几秒后可正常显示

显示与触摸旋转

以下步骤以 Raspberry Pi OS Trixie 桌面版为例，将本屏调整为横向显示，并关联对应的 USB 触摸设备。

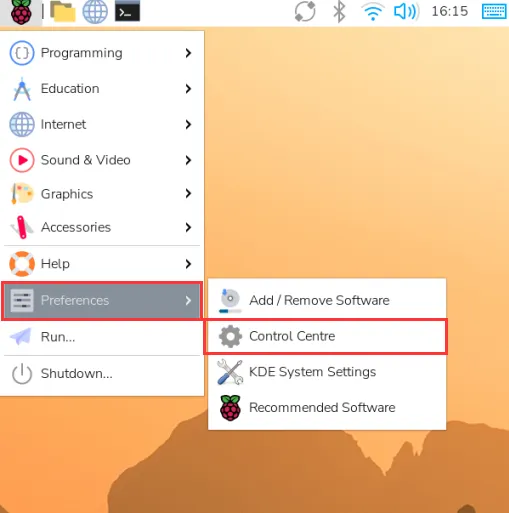

点击左上角菜单，依次进入 "Preferences" > "Control Centre"。

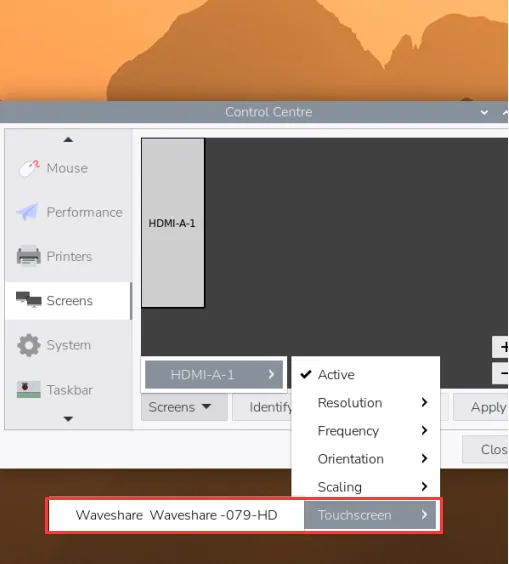

在控制中心选择 "Screens"，进入 "Screens" > "HDMI-A-1" > "Touchscreen"，勾选本屏对应的 USB 触摸设备。图中设备名为 Waveshare Waveshare -079-HD，以系统实际识别的名称为准。

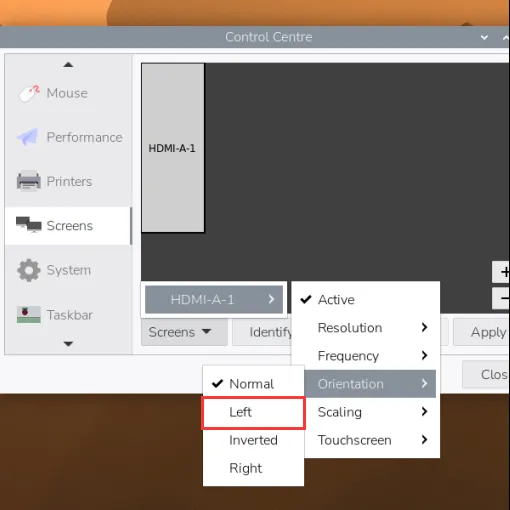

进入 "Screens" > "HDMI-A-1" > "Orientation"，选择所需方向。图中选择 "Left"，将默认竖屏画面旋转为横屏。
点击 "Apply" 保存设置。
触摸画面四角和中心，检查触摸位置是否与显示位置一致。若触摸作用在其他显示器上，重新检查第 2 步的显示输出与触摸设备对应关系。
