UNO-Q-DSI-TOUCH-10.1A 使用教程

产品参数​

项目说明
屏幕尺寸10.1 英寸
原生分辨率800 × 1280
显示面板IPS 面板
显示色彩16.7M
可视角度178°
亮度300 cd/m²
对比度800:1
响应时间35 ms
刷新率60 Hz
触摸类型电容式多点触控,实际触摸点数与软件系统有关
触摸接口I2C
触摸面板钢化玻璃、全贴合
主板连接UNO Q 的 JMEDIA、JMISC 板对板连接器
摄像头接口CAMERA0、CAMERA1
音频内置两个扬声器、两个 3.5 mm 音频插孔
背板材质金属

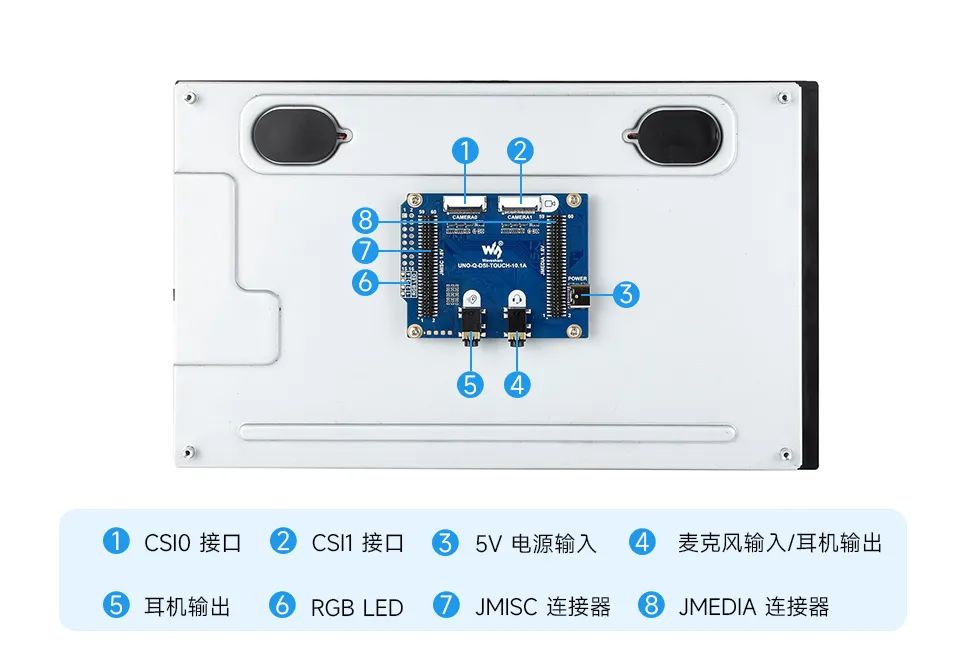

接口说明​


图中编号接口或部件说明
1CSI0 / CAMERA0外接摄像头接口
2CSI1 / CAMERA1外接摄像头接口
3Type-C 接口5 V 电源输入
4麦克风输入 / 耳机输出3.5 mm 组合音频接口
5耳机输出3.5 mm 音频输出接口
6RGB LED载板指示灯
7JMISC 连接器与 UNO Q 对接
8JMEDIA 连接器与 UNO Q 对接

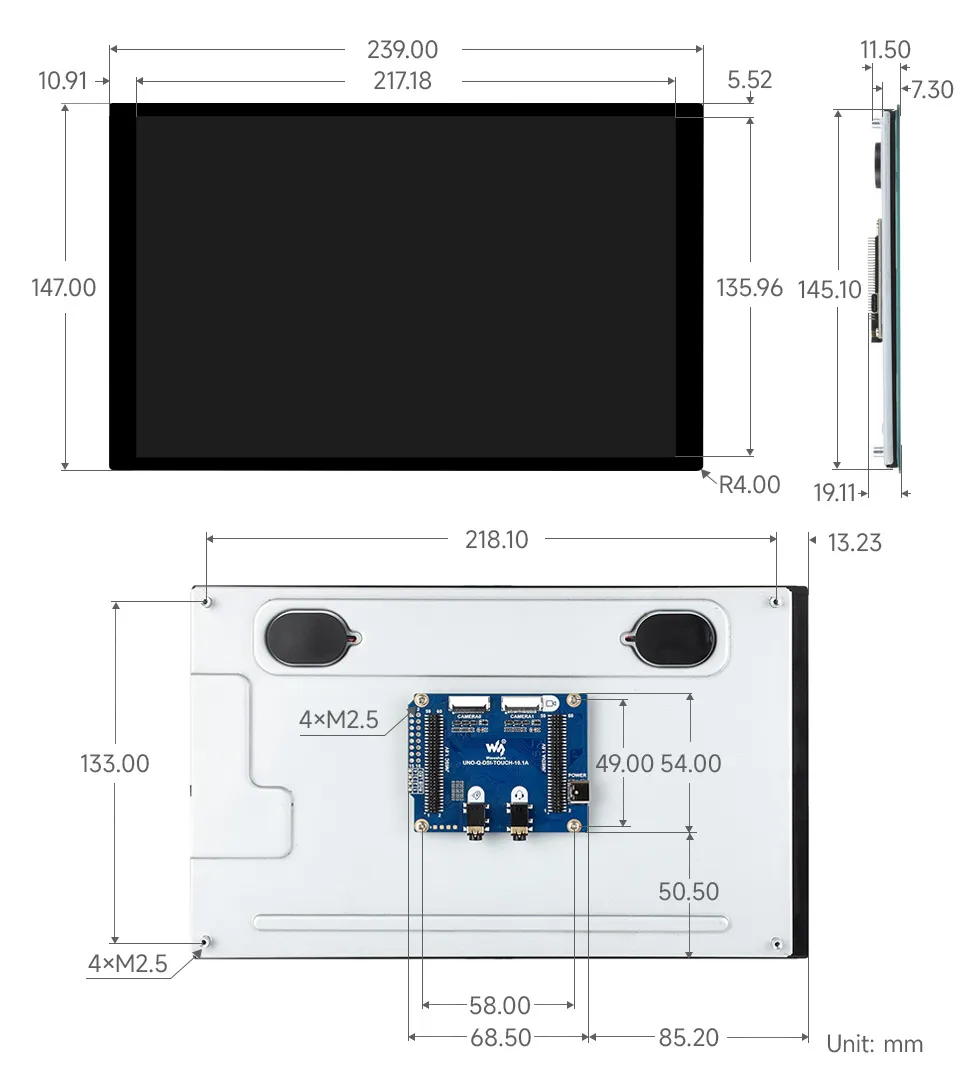

产品尺寸​


硬件连接与接口说明

连接 UNO Q​

断电连接

安装或拆卸 UNO Q、载板和摄像头排线前,关闭系统并断开所有电源。不要带电插拔 JMEDIA、JMISC 或摄像头排线。

  1. 将屏幕放在不会压伤面板的支撑面上,露出背部载板。

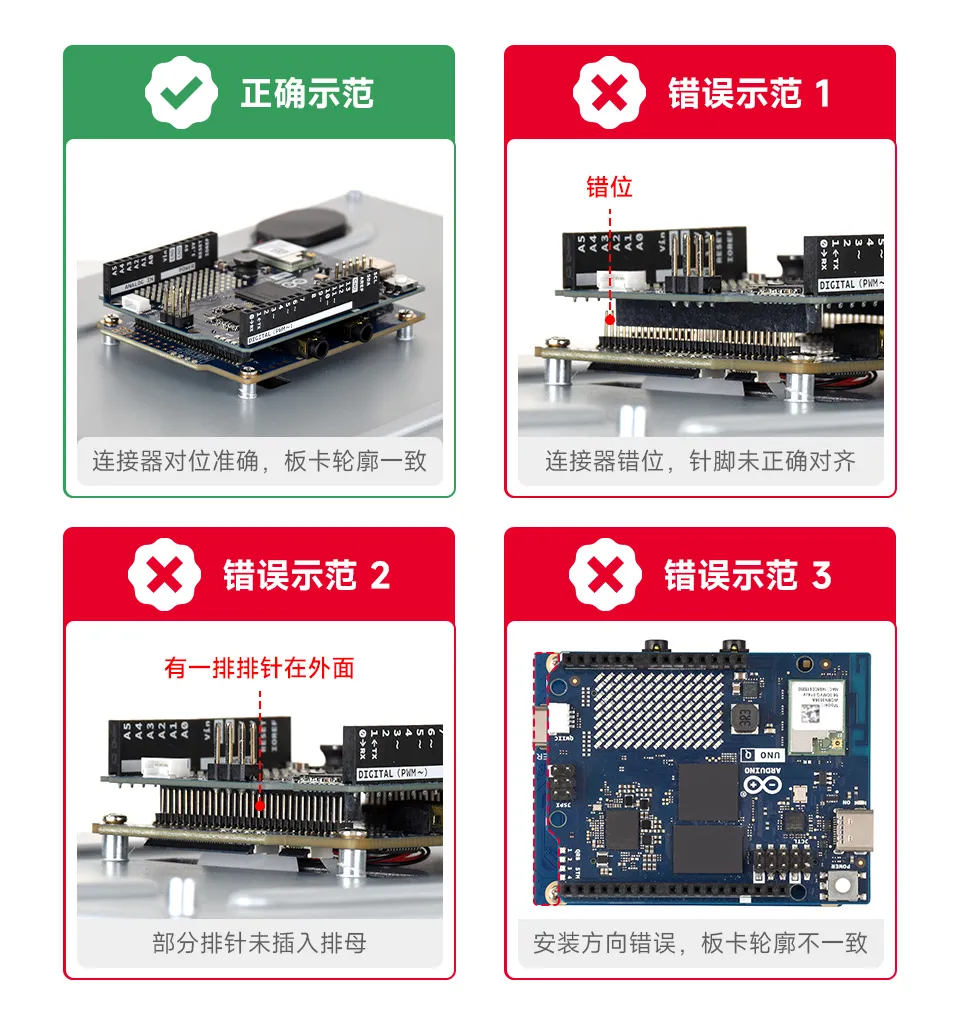

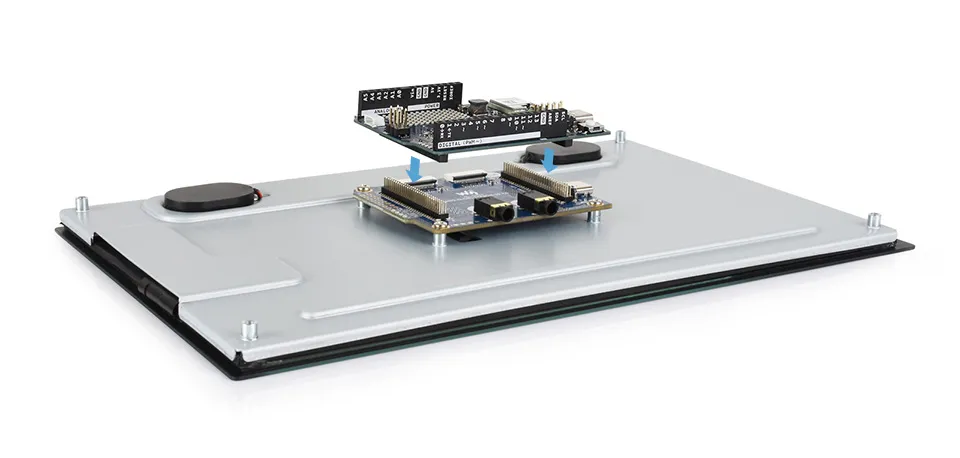

  2. 对准 UNO Q 与载板的 JMEDIA、JMISC 连接器,按图示方向堆叠连接。


    确认连接器位置正确后均匀按压,避免错位或倾斜强行插入。

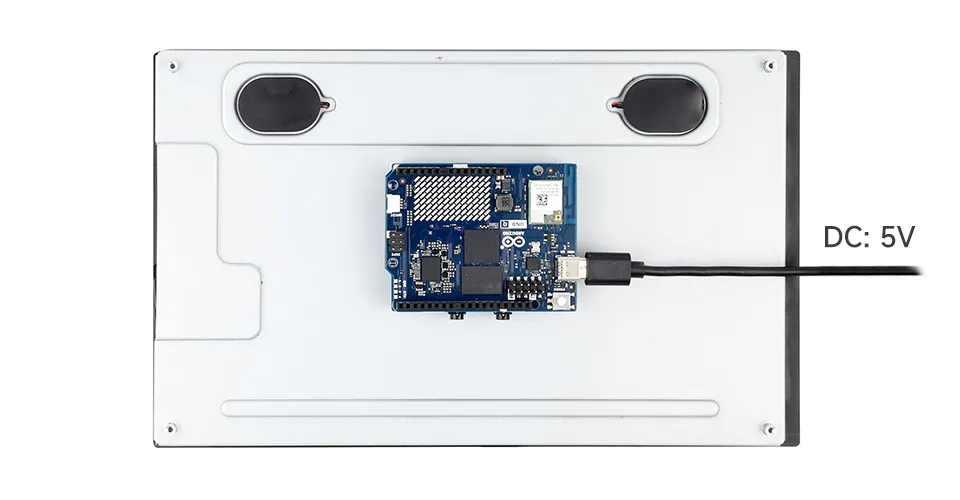

  3. 根据 UNO Q 的工作模式连接电源:

    • Host(主机)模式:将 5 V / 3 A 电源连接至 UNO Q 的 USB-C 接口,为设备供电。


    • Device(从机)模式:使用 USB-C 线材将 UNO Q 连接至电脑,由电脑提供电源并进行数据通信。电脑端口及线材需满足设备供电要求。

摄像头连接​

本产品配备两个 22 PIN CSI 摄像头接口,仅支持连接 IMX219 摄像头模块。 如无需使用摄像头,可跳过此步骤。

  1. 关闭系统,断开电源并拆下 UNO Q 主板。

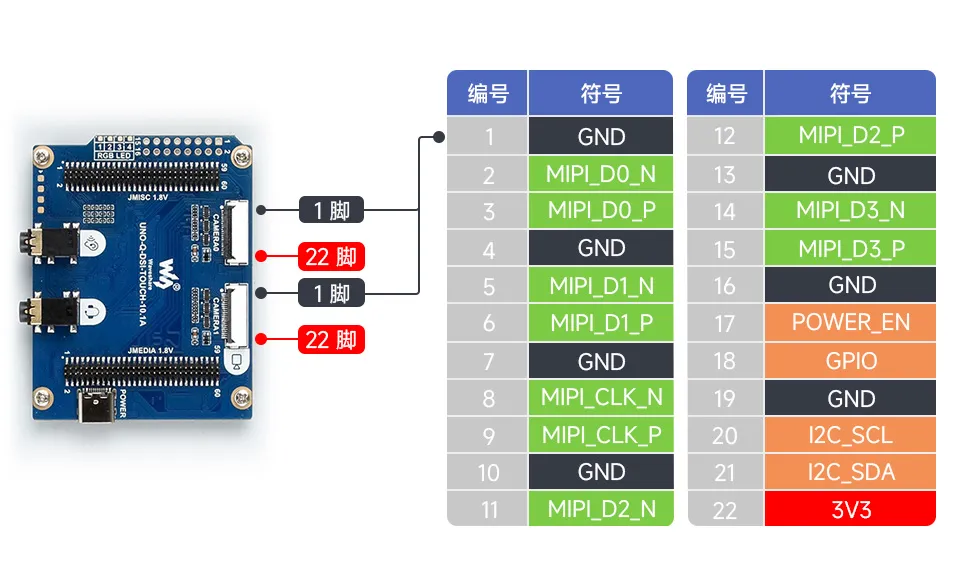

  2. 核对 CSI 接口引脚定义,确认摄像头模块与排线的接口规格及触点方向。

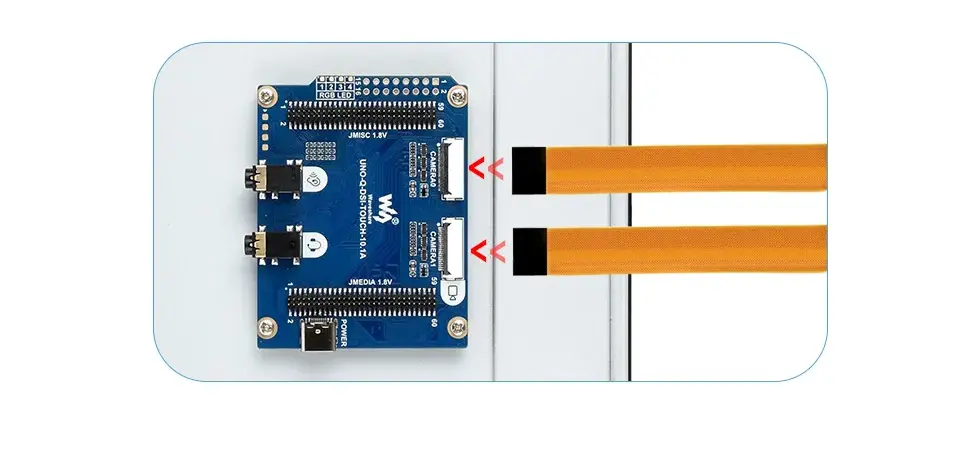

  3. 将排线正确插入 CSI 接口并锁紧连接器,确认连接无误后,重新安装 UNO Q 主板并接通电源。

    信息

    注:图片仅供连接参考,排线的具体连接方向应以摄像头模块的接口定义为准,避免反接或错位。


入门指南

系统准备与屏幕配置​

部分早期版本的 Arduino UNO Q 系统可能缺少屏幕所需的驱动及设备树文件,导致屏幕无法正常使用。请按照以下步骤检查系统并完成屏幕配置。

通过 Arduino App Lab 配置​

  1. 在电脑上打开 Arduino App Lab,详细操作请参考 App Lab 使用说明,使用 Type-C 线材将 UNO Q 连接至电脑。

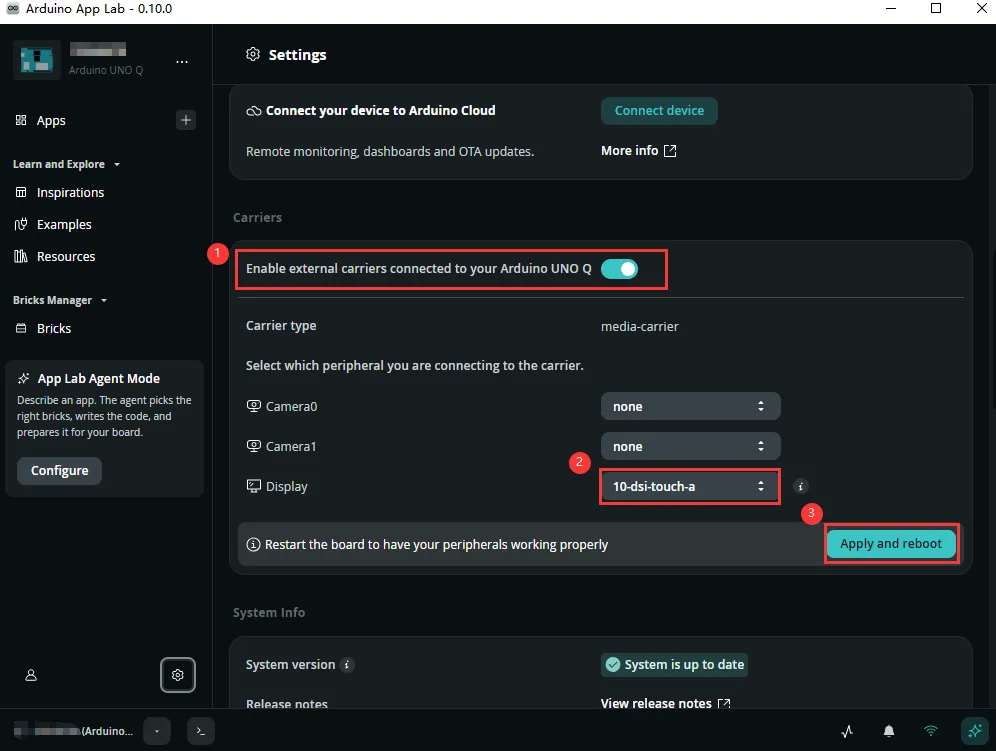

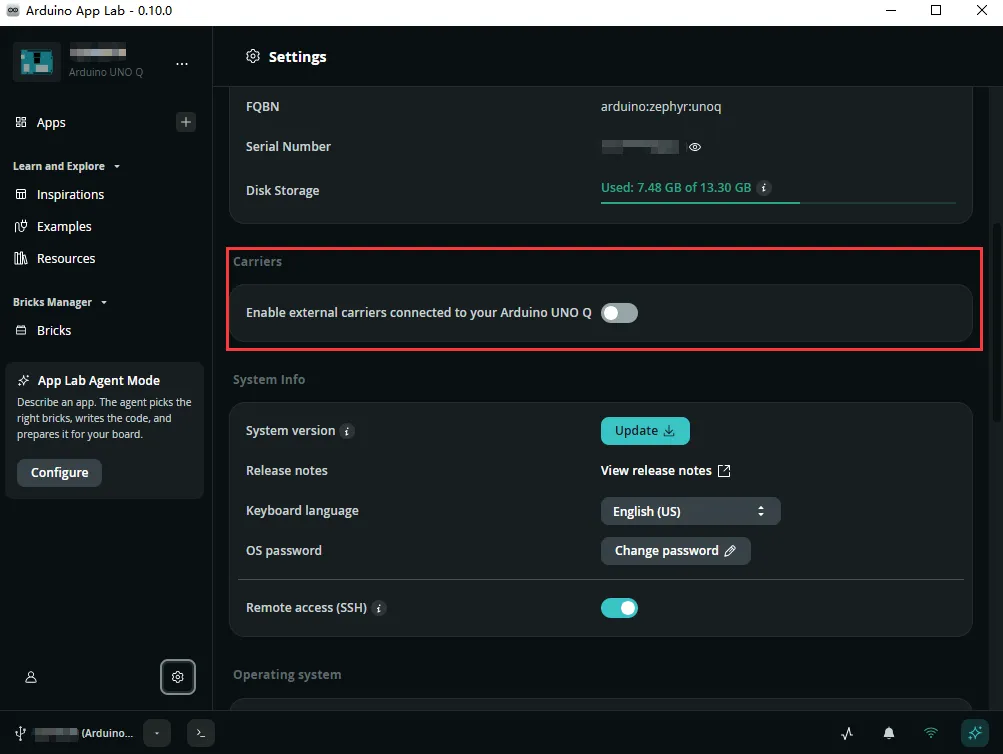

  2. 按照提示完成初始设置及账号密码配置后,点击 Arduino App Lab 左下角的 设置(⚙) 图标,进入 Settings 页面,找到 Carriers 选项,开启 Enable external carriers。


    开启时可能出现以下提示:

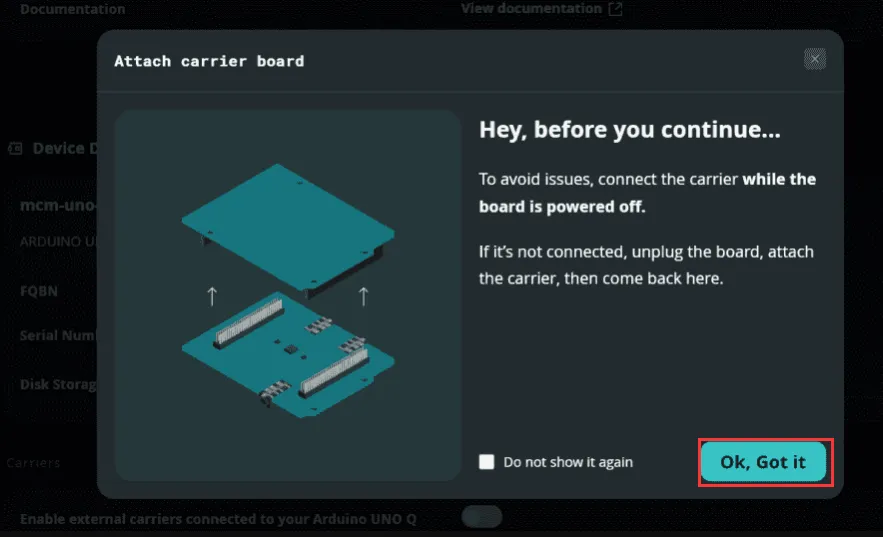

    • Attach carrier board:请确认 UNO Q 已在断电状态下按照 硬件连接说明 正确安装屏幕扩展板,确认后点击 Ok, Got it 继续。

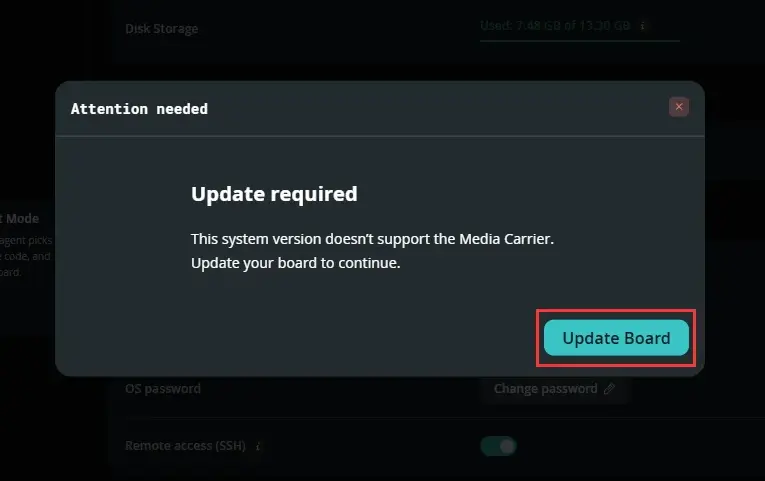

    • Update required:表示当前系统版本不支持 Media Carrier,点击 Update Board,按照界面提示完成系统更新。更新完成后重新进入 Settings → Carriers 启用扩展板功能。


    如果未出现系统更新提示,可直接继续后续配置。

  3. 更新完成后,根据提示重启 UNO Q,重新进入 Settings → Carriers,确认 Enable external carriers 已启用。

  4. 在显示设备选项中选择 10-dsi-touch-a。如果未连接摄像头,将 CAMERA0 和 CAMERA1 均设置为 none。


  5. 点击 Apply and Reboot,等待 UNO Q 重启完成后,检查屏幕显示及触摸功能是否正常。

信息
  • 配置屏幕前,请确保 UNO Q 与屏幕已按照 硬件连接说明 正确连接。
  • 更新过程中请保持 UNO Q 供电及网络连接稳定,避免中途断电。
  • 如果无法通过 App Lab 完成系统更新,先备份主板上的应用及个人文件,再参考 Arduino 官方系统刷写指南。重新刷写会清除主板中保存的数据。

通过命令行配置(可选)​

也可以通过 SSH 或 ADB 进入 UNO Q 终端,使用命令行配置屏幕。

1. 查看支持的设备

sudo arduino-linux-config carrier list

确认设备列表中包含 media-carrier,且显示设备选项中包含 10-dsi-touch-a。

2. 启用屏幕

未连接摄像头时,执行:

sudo arduino-linux-config carrier enable media-carrier camera0=none camera1=none display=10-dsi-touch-a

如果 CAMERA0 接口连接了兼容的 IMX219 摄像头,可使用:

sudo arduino-linux-config carrier enable media-carrier camera0=type1-2lanes camera1=none display=10-dsi-touch-a

3. 检查配置

sudo arduino-linux-config carrier show media-carrier

确认下次启动的显示配置为 10-dsi-touch-a。

4. 重启设备

sudo reboot

等待 UNO Q 重启完成后,检查屏幕显示及触摸功能。

摄像头使用​

信息
  • 本产品仅支持 IMX219 摄像头。如无需使用摄像头,可跳过本节。
  • 当 CAMERA0 和 CAMERA1 均已启用,但仅连接一颗摄像头时,请将摄像头连接至 CAMERA0。

启用摄像头​

  1. 关闭 UNO Q 并断开电源,按 摄像头连接说明 将摄像头接到 CAMERA0,确认排线方向正确后再供电。

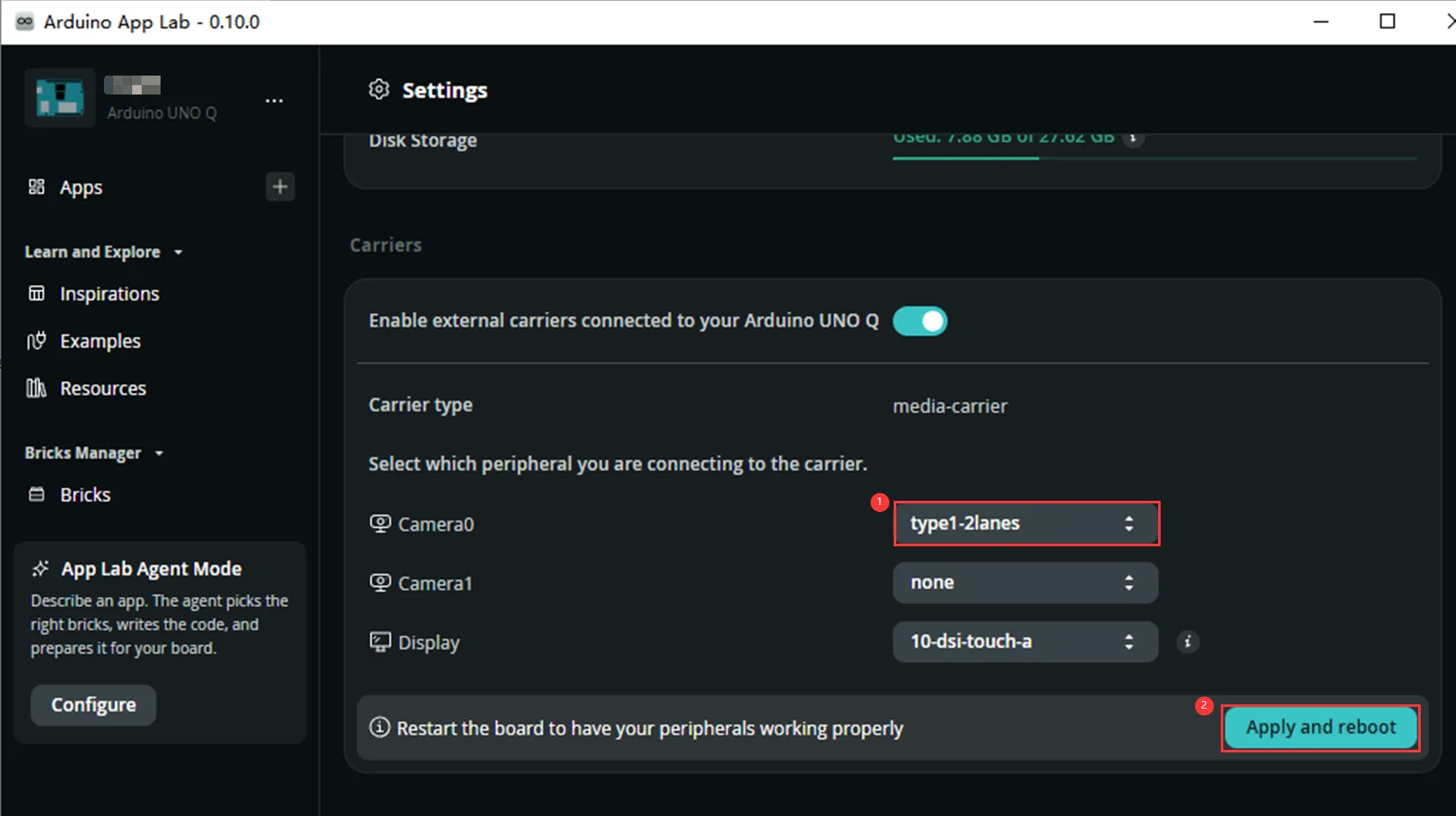

  2. 在 App Lab 的 "Settings" > "Carriers" 中,将 CAMERA0 设为 type1-2lanes,CAMERA1 设为 none,显示保持 10-dsi-touch-a,点击 "Apply and Reboot"。


提示

也可以在 UNO Q 终端执行以下命令完成配置。

使用一颗摄像头:

sudo arduino-linux-config carrier enable media-carrier camera0=type1-2lanes camera1=none display=10-dsi-touch-a
sudo reboot

使用两颗摄像头:

sudo arduino-linux-config carrier enable media-carrier camera0=type1-2lanes camera1=type1-2lanes display=10-dsi-touch-a
sudo reboot

安装并打开 Cheese​

需要桌面拍照或录像时,在 UNO Q 终端安装 Cheese:

sudo apt update
sudo apt install cheese -y

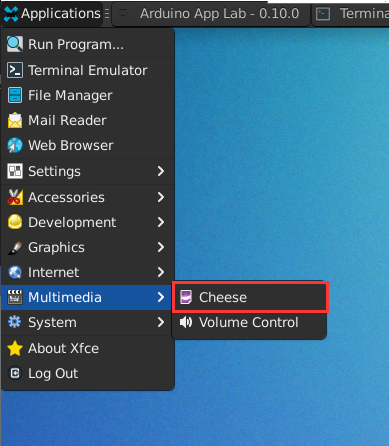

安装完成后,在设备桌面的 "Applications" > "Multimedia" > "Cheese" 打开应用。


也可在已登录桌面的终端执行以下命令,无需 sudo:

cheese

设置分辨率并拍照、录像​

使用前退出其他占用摄像头的程序。需要测试两颗摄像头时,先按上方步骤启用 CAMERA0 和 CAMERA1。

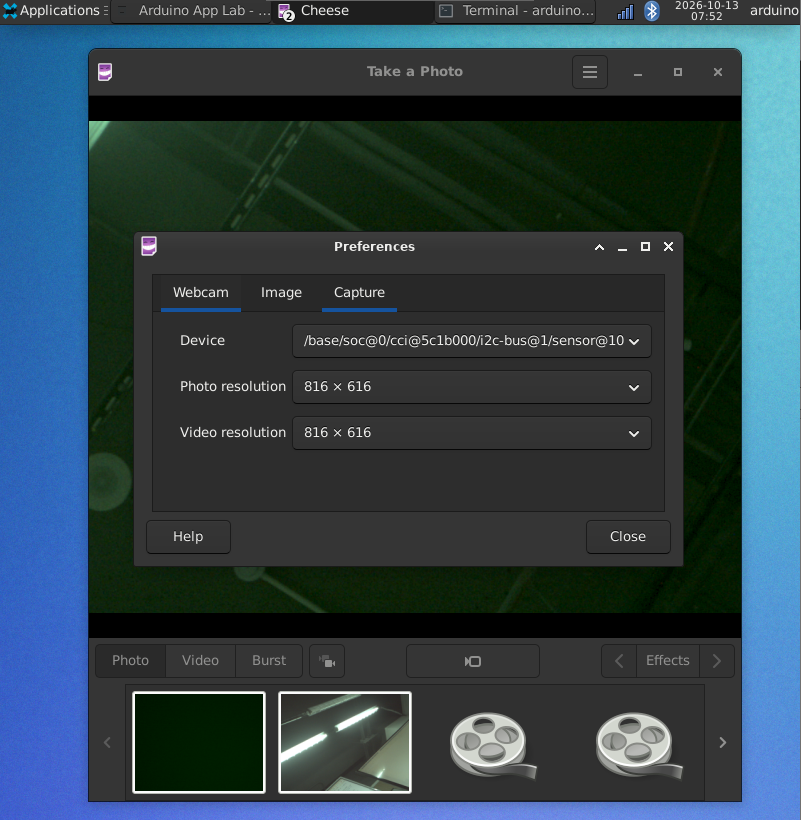

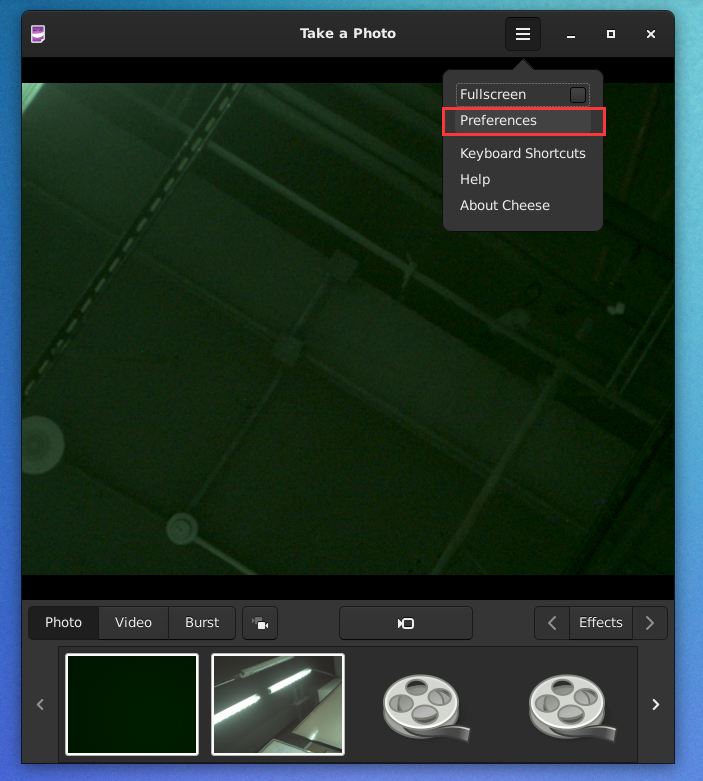

  1. 打开 Cheese 右上角菜单,选择 "Preferences"(首选项),进入 "Webcam" 页。


  2. 在 "Device" 中选择摄像头,将 "Photo resolution" 和 "Video resolution" 均设为 816 × 616。


  3. 关闭首选项,等待几秒观察画面。若之前已采集失败,退出并重新打开 Cheese。

  4. 在 "Photo" 模式点击拍摄按钮,确认照片能打开。

  5. 切换到 "Video" 模式,点击录制,等待约 4 秒后点击停止,确认录像能播放。

  6. 已连接并启用两颗摄像头时,返回首选项,选择另一颗摄像头,重新检查两项分辨率并重复拍照、录像测试。

照片默认保存到 ~/Pictures/Webcam/,录像默认保存到 ~/Videos/Webcam/。系统图片或视频目录已改名,或另行设置了保存位置时,以本机实际目录为准。

音频使用​

图形界面配置​

底板提供 2 个 3.5 mm 音频接口,并内置两个扬声器,可用于音频输入和输出。

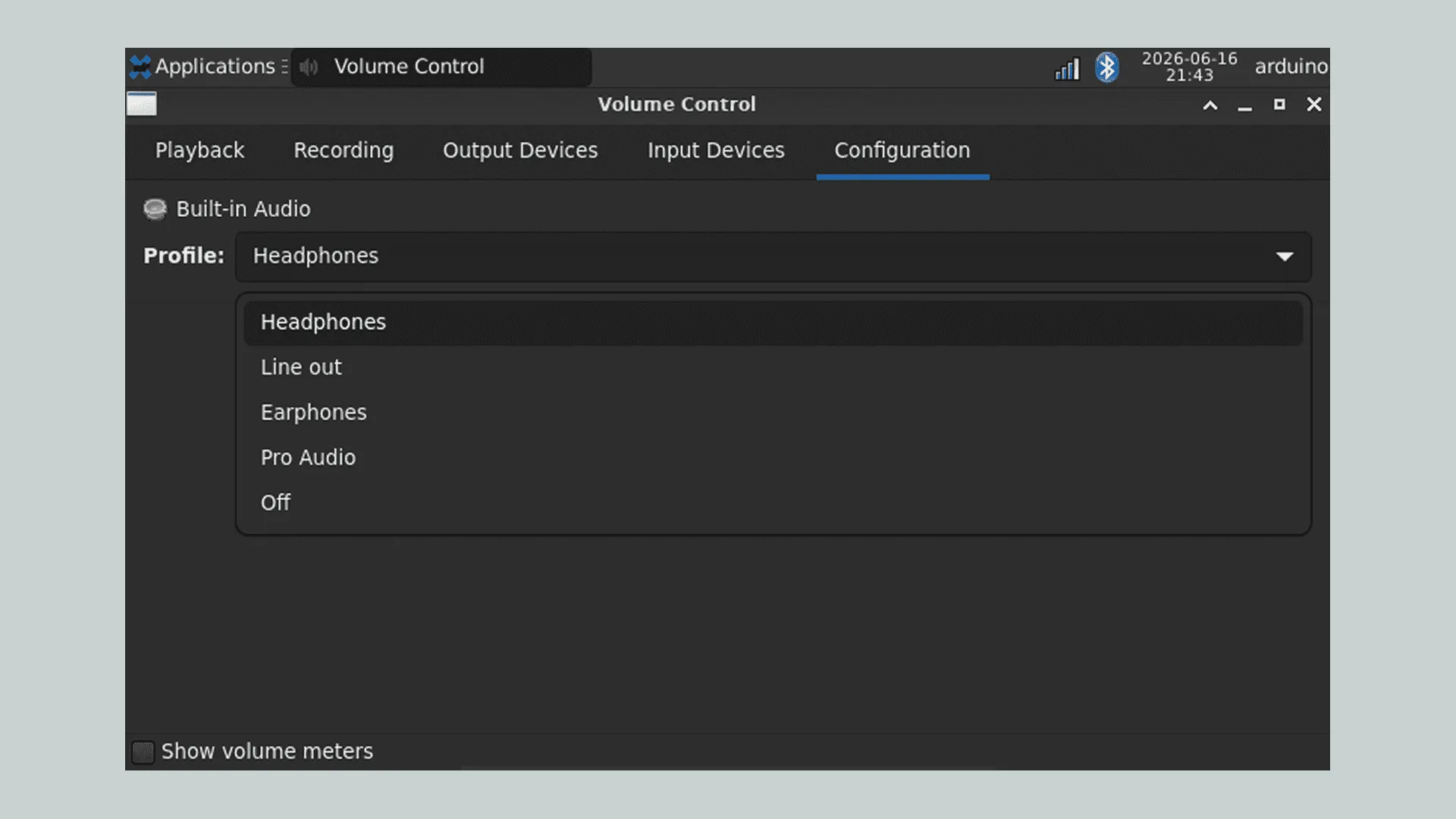

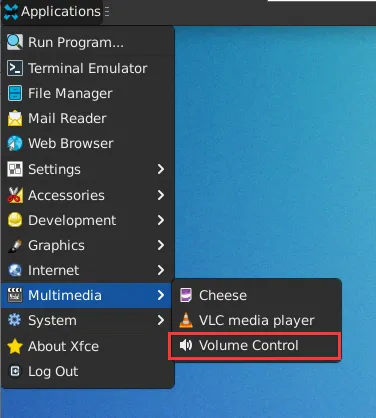

  1. 在设备桌面的 "Applications" > "Multimedia" 打开 "Volume Control"。


  2. 在 "Configuration" 中查看 "Profile" 配置;选择所需配置后,在 "Output Devices" 中检查实际输出,取消静音并先设置较低音量。


接口 / 模式类型功能
Line Out(线路输出)4Pin 喇叭接口线路电平音频输出,单声道
Headphones(耳机输出)3.5 mm 音频接口支持麦克风输入和耳机输出,双声道
Earphones(耳机输出)3.5 mm 音频接口耳机音频输出,单声道
Pro Audio(专业音频)音频配置模式支持专业音频应用及多通道音频输入输出
Off(关闭)音频配置模式禁用当前音频设备
  1. 播放音频文件,在 "Playback" 中确认该应用使用所需输出,再检查耳机是否有声音。 需要使用麦克风时,在 "Input Devices" 中选择对应输入,取消静音,检查电平是否随声音变化。

命令行切换音频输出​

以下命令仅切换输出末端的开关,适用于基础播放路由已配置完成、且声卡 0 存在对应控制项的系统。先用 aplay -l 和 amixer -c 0 controls 核对声卡及控制项;卡号不同时替换命令中的 0。若尚未配置播放路由,优先使用上面的图形界面,不能仅凭开关命令成功判断已经有声音。

切换至 Earphones(耳机输出):

amixer -c 0 cset name='LO_RDAC Switch' off
amixer -c 0 cset name='EAR_RDAC Switch' on

切换至 Line Out(线路输出):

amixer -c 0 cset name='EAR_RDAC Switch' off
amixer -c 0 cset name='LO_RDAC Switch' on

音频输入​

接口连接

进行麦克风录音测试时,请将麦克风连接至 MIC-IN/HPH 接口,切勿误接至 Earphones Out 接口,否则可能导致无法录音。

连接完成并在 "Volume Control" 中选择、启用对应输入后,可测试麦克风录音。以下步骤以录音路由已初始化为前提;仅调整录音增益不能启用 ADC 和录音通道。未初始化时,应先按当前镜像的音频配置完成路由。

1. 安装音频工具

打开终端,执行以下命令安装 ALSA 工具:

sudo apt update
sudo apt install alsa-utils -y

2. 查看音频设备

执行以下命令,查看系统识别到的录音及播放设备:

arecord -l
aplay -l

确认麦克风对应的声卡编号和设备编号。以下以声卡 0、录音设备 2 为例;实际编号不同时同步修改后续命令。

3. 设置麦克风录音增益

确认声卡 0 中存在该控制项且允许的数值范围包含 70 后,执行以下命令设置录音增益:

amixer -c 0 cset name='TX_DEC0 Volume' 70

4. 录制音频

当前账号主目录中已有 recording.wav 时,先改用其他文件名。执行以下命令录制 5 秒音频,并保存为 WAV 文件:

arecord -D plughw:0,2 -f S32_LE -c 1 -r 48000 -d 5 "$HOME/recording.wav"

5. 播放录音

录音完成后,执行以下命令播放录音文件:

aplay "$HOME/recording.wav"
提示

如果录音时提示 Device or resource busy,说明录音设备可能正在被其他音频服务或应用程序使用。请关闭正在使用麦克风的软件,或检查当前音频服务的设备占用情况。

RGB 状态灯使用​

本产品配备 4 组 RGB 状态指示灯,每组均可独立控制红、绿、蓝三个颜色通道,可用于设备状态指示及应用反馈。

控制 RGB LED​

在 UNO Q 终端执行以下命令,以第一组 RGB LED 为例:

点亮红色 LED:

echo none | sudo tee /sys/class/leds/media-carrier:red1/trigger
echo 1 | sudo tee /sys/class/leds/media-carrier:red1/brightness

点亮绿色 LED:

echo none | sudo tee /sys/class/leds/media-carrier:green1/trigger
echo 1 | sudo tee /sys/class/leds/media-carrier:green1/brightness

点亮蓝色 LED:

echo none | sudo tee /sys/class/leds/media-carrier:blue1/trigger
echo 1 | sudo tee /sys/class/leds/media-carrier:blue1/brightness

关闭第一组 RGB LED:

for color in red green blue; do
echo 0 | sudo tee /sys/class/leds/media-carrier:${color}1/brightness
done
提示

将设备名称末尾的数字 1 替换为 2、3 或 4,即可控制其他组 RGB LED。不同颜色通道可以同时点亮,实现颜色混合。

关闭全部 RGB LED​

执行以下命令,关闭 4 组 RGB LED 的所有颜色通道:

sudo sh -c '
for n in 1 2 3 4; do
for color in red green blue; do
path="/sys/class/leds/media-carrier:${color}${n}"
echo none > "$path/trigger"
echo 0 > "$path/brightness"
done
done
'


屏幕与桌面设置

屏幕旋转​

显示旋转​

以下以 90° Right(向右旋转 90°)为例。

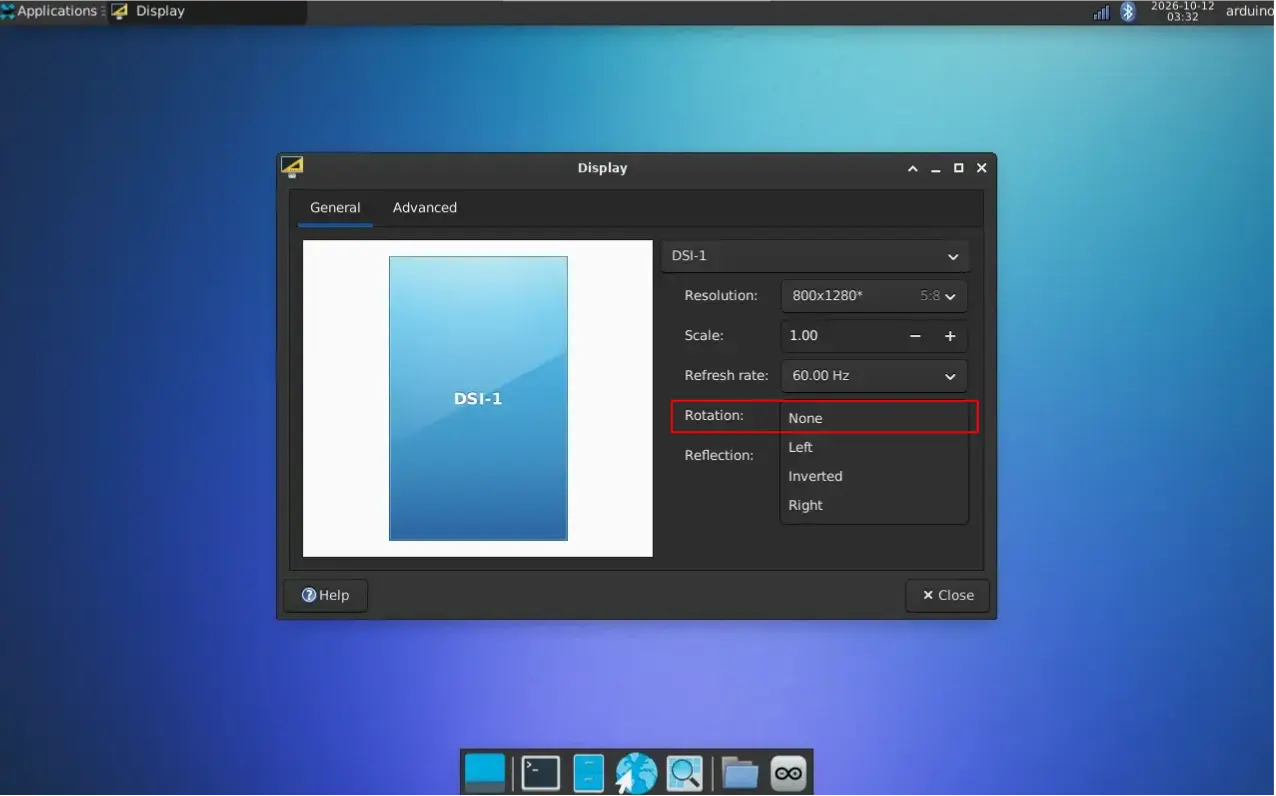

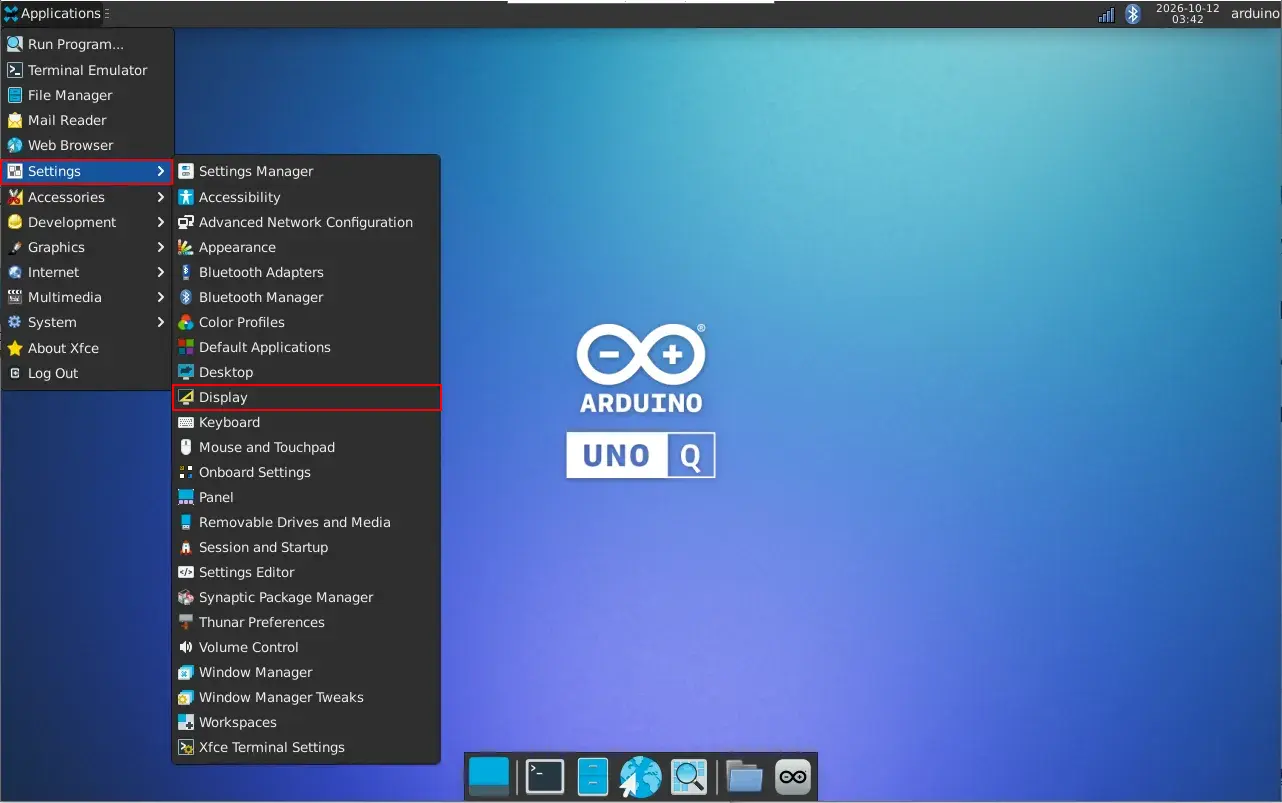

  1. 在桌面打开 Settings > Display


    在 Rotation 中选择 Right,点击 Apply 并保存。


触摸旋转​

  1. 创建配置目录(已存在也可以执行):

    sudo mkdir -p /etc/X11/xorg.conf.d
  2. 打开触摸配置文件:

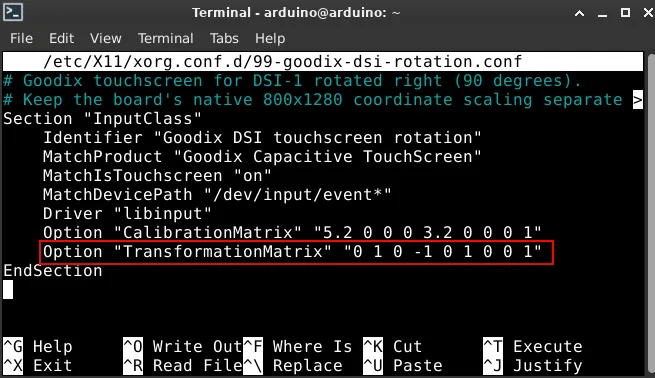

    sudo nano /etc/X11/xorg.conf.d/99-goodix-dsi-rotation.conf
  3. 文件为空时,添加以下配置;已有配置时,只修改 TransformationMatrix 那一行。

    Section "InputClass"
    Identifier "Goodix DSI touchscreen rotation"
    MatchProduct "Goodix Capacitive TouchScreen"
    MatchIsTouchscreen "on"
    Driver "libinput"
    Option "CalibrationMatrix" "5.2 0 0 0 3.2 0 0 0 1"
    Option "TransformationMatrix" "0 1 0 -1 0 1 0 0 1"
    EndSection

    上面示例为 90° Right。如需其他方向,将 TransformationMatrix 那一行替换为以下对应内容,只保留一条:

    # 默认竖屏,0°:
    Option "TransformationMatrix" "1 0 0 0 1 0 0 0 1"

    # 90° Right:
    Option "TransformationMatrix" "0 1 0 -1 0 1 0 0 1"

    # 180° Inverted:
    Option "TransformationMatrix" "-1 0 1 0 -1 1 0 0 1"

    # 270° Left:
    Option "TransformationMatrix" "0 -1 1 1 0 0 0 0 1"


  4. 按 Ctrl+O → 回车 保存,按 Ctrl+X 退出。保存其他工作后重启 UNO Q:

    sudo reboot

    重启后点击屏幕中央和四角,确认触摸位置正确。

USB Host / Device 模式切换​

使用 DSI 屏幕时,如需通过 UNO Q 的 USB-C 接口连接鼠标和键盘,可切换至 Host(主机)模式。通过支持供电与数据传输的USB-C Hub 连接键鼠,并保持设备供电满足 5 V / 3 A 要求。

在 UNO Q 的桌面终端或网络 SSH 中执行。切换为 Host 后,USB 上的 App Lab、ADB 等 Device 模式连接会中断。以下命令适用于系统中存在该 role 节点的情况。

  1. 切换至 Host 模式:

    echo host | sudo tee /sys/class/usb_role/4e00000.usb-role-switch/role
  2. 查看当前模式,输出应为 host,然后检查鼠标和键盘能否使用:

    cat /sys/class/usb_role/4e00000.usb-role-switch/role
  3. 需要恢复与电脑的 USB 数据连接时,切回 Device(从设备)模式:

    echo device | sudo tee /sys/class/usb_role/4e00000.usb-role-switch/role
    cat /sys/class/usb_role/4e00000.usb-role-switch/role

    确认输出为 device,再连接电脑并检查 App Lab 或 ADB 是否识别主板。

信息

这些命令修改当前 USB 角色,不设置开机自启动。

开机自动登录桌面​

  1. 在 UNO Q 上打开 LightDM 配置文件。修改前保留现有配置备份;下面的备份文件已存在时,改用新的名称:

    sudo cp -n /etc/lightdm/lightdm.conf /etc/lightdm/lightdm.conf.before-uno-q-desktop
    sudo nano /etc/lightdm/lightdm.conf

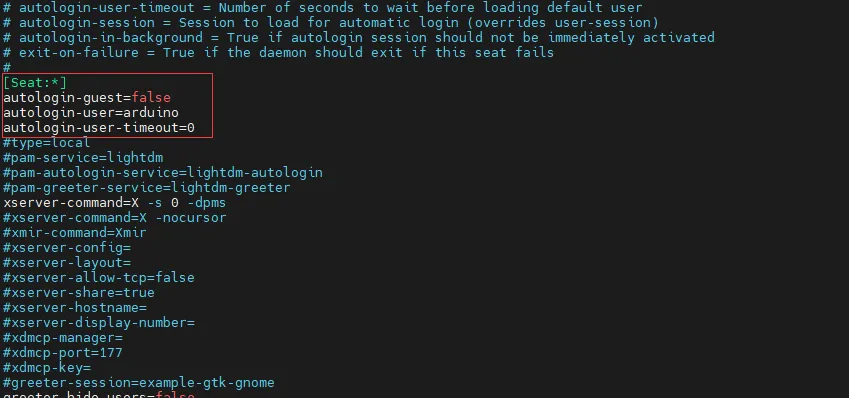

  2. 在已有的 [Seat:*] 节中设置以下项目;只有文件中没有该节时才新增。不要重复添加节名或覆盖其他配置:

    [Seat:*]
    autologin-guest=false
    autologin-user=arduino
    autologin-user-timeout=0


    将 arduino 替换为 whoami 返回的实际桌面账号。这里只配置 Linux 桌面登录,不会自动登录网站账号,也不会关闭待机锁屏。启用后,能接触设备的人可直接使用该账号。

  3. 保存文件和其他工作并重启:

    sudo reboot

    确认无需输入桌面密码即可进入该账号。若仍出现登录界面,检查账号名称及 LightDM 的其他配置是否覆盖了上述设置。

保持屏幕常亮​

通过 LightDM 设置 X 服务参数​

此方法在 X 服务启动时设置,适用于由 LightDM 启动 X11 的桌面。它不关闭密码锁屏;Xfce 电源管理或屏幕保护程序仍可能重新设置计时,需检查 Xfce "Power Manager" 的显示计时及屏幕保护程序的空闲激活设置。

  1. 修改前按 自动登录 的方法保留配置备份,然后打开:

    sudo nano /etc/lightdm/lightdm.conf

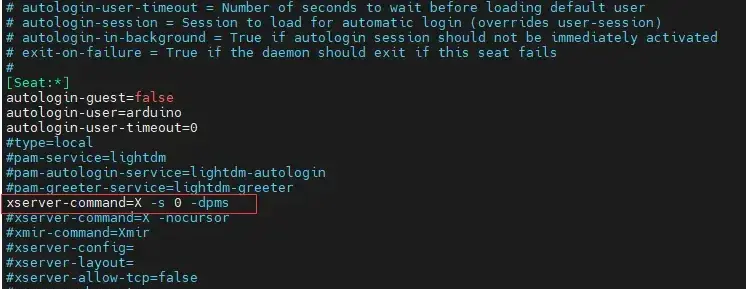

  2. 在已有 [Seat:*] 节中找到 #xserver-command=X,取消注释并改为:

    xserver-command=X -s 0 -dpms


    • -s 0:将 X 服务屏幕保护超时设为 0,关闭该计时。
    • -dpms:关闭 X 服务的显示电源管理(DPMS)。

    当前截图使用 [Seat:*],不再新建旧写法 [SeatDefaults]。已有 xserver-command 包含其他参数时保留必要参数;同一节只保留一条生效配置。

  3. 保存工作后重启:

    sudo reboot

隐藏鼠标光标​

  1. 打开 /etc/lightdm/lightdm.conf

    sudo nano /etc/lightdm/lightdm.conf

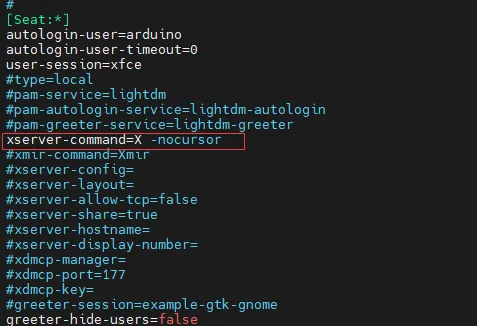

    在已有 [Seat:*] 节的 xserver-command 中加入 -nocursor。

    只隐藏光标时:

    xserver-command=X -nocursor

    同时需要常亮设置时,将参数合并在同一行:

    xserver-command=X -s 0 -dpms -nocursor

    不添加第二条 xserver-command,否则可能覆盖原设置。自动登录的三项配置继续保留;只设置 -nocursor 不会启用自动登录或全屏网页。

  2. 保存工作并运行 sudo reboot。

关闭 App Lab 桌面自启动​

在 UNO Q 当前账号的桌面终端中执行,不需要 sudo。

xfce4-session-settings

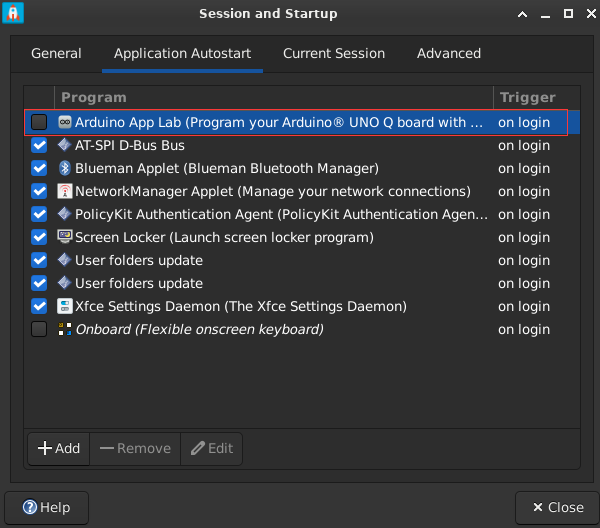

  1. 在“会话和启动 / Session and Startup”中进入“应用程序自启动 / Application Autostart”。

  2. 找到“Arduino App Lab”,取消勾选。


  3. 关闭设置和 App Lab 窗口,注销后重新登录或重启,检查 App Lab 是否不再自动打开。
