产品特性​

• 采用 ESP32-C5-WROOM-1U 系列模组，搭载 RISC-V 32 位处理器，主频高达 240 MHz
• 集成 384 KB SRAM、320 KB ROM、8 MB PSRAM 和 32 MB Flash，兼顾程序运行、图形界面和数据存储需求
• 集成 2.4 GHz 与 5 GHz 双频 Wi-Fi、Bluetooth 5（LE）以及 IEEE 802.15.4（支持 Zigbee 3.0 和 Thread）无线通信
• 板载摄像头接口，支持 BF3901 摄像头
• 板载电池充电管理模块，预留 3.7 V MX1.25 锂电池接口，可外接电池供电
• Type-C 接口用于供电、程序下载及通信
• 板载 3.5 英寸电容触摸 IPS 屏，分辨率为 320 × 480，支持 262K 色显示
• 内置 ST7796 显示驱动芯片和 FT6336 电容触摸芯片，分别使用 SPI 和 I2C 接口通信
• 引出 UART、I2C 以及部分 IO 接口，集成全速 USB 串口
• 板载 QMI8658 六轴传感器、PCF85063 RTC 芯片、SHTC3 温湿度传感器和 Micro SD 卡座等
• 板载 PWR、BOOT 两个侧边按键，均支持自定义功能
• 板载 ES8311 音频编解码芯片、NS4150B 功放芯片、麦克风和扬声器，可用于语音交互和音频播放
• 支持 ESP-IDF、Arduino 等开发环境

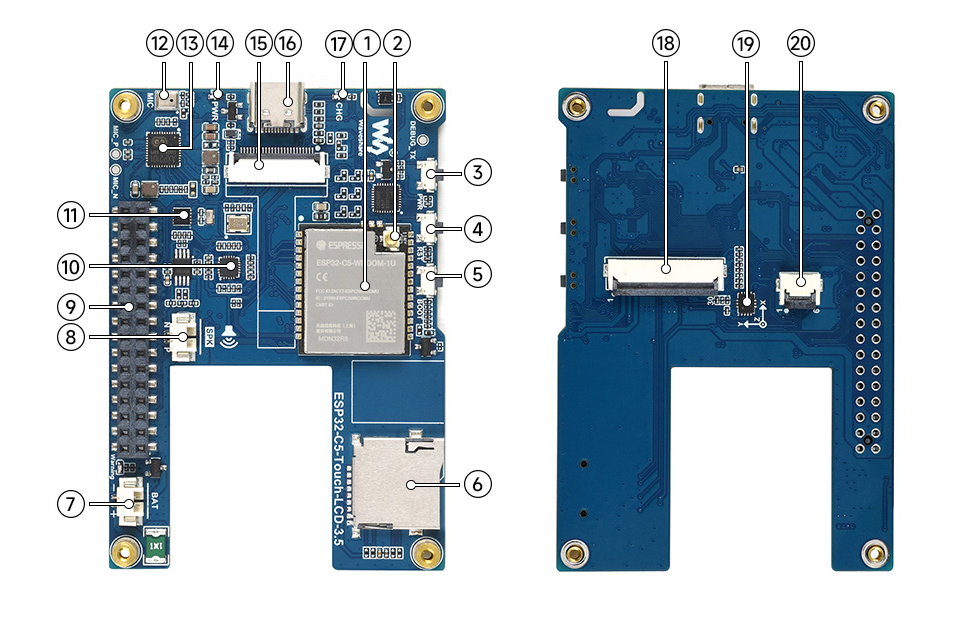

板载资源​

1. ESP32-C5-WROOM-1U 主控模组
2. IPEX 1 代天线接口 用于连接配套的 FPC 双频 Wi-Fi 天线
3. PWR 按键 可控制电源通断，支持自定义功能
4. RESET 按键 用于复位开发板
5. BOOT 按键 用于进入下载模式，也可作为普通按键使用
6. Micro SD 卡槽 用于连接 Micro SD 卡
7. MX1.25 锂电池接口 MX1.25 2 针连接器，可用于接入 3.7 V 锂电池，支持充放电
8. MX1.25 2 针扬声器接口 音频输出接口，用于外接扬声器
9. 2.54 mm 排座接口 引出可用 GPIO
10. ES8311 低功耗音频编解码芯片
11. PCF85063 RTC 时钟芯片
12. 麦克风 用于音频输入
13. AXP2101 高集成度电源管理芯片
14. 电源指示灯 用于指示设备供电状态
15. 摄像头座子 用于连接摄像头模组
16. Type-C 接口 用于供电、程序下载及通信
17. 充电指示灯 用于指示电池充电状态
18. 3.5 英寸屏幕排线接口 用于连接 LCD
19. QMI8658 六轴惯性测量单元（IMU），包含一个 3 轴陀螺仪和一个 3 轴加速度计
20. 3.5 英寸屏幕触摸接口 用于连接触摸面板

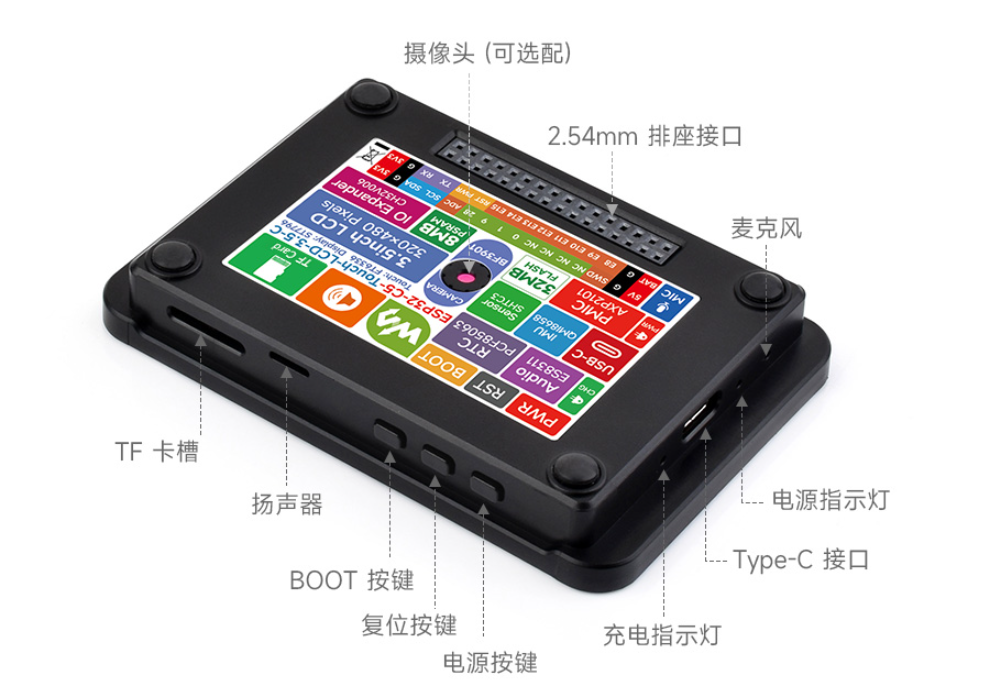

接口介绍​

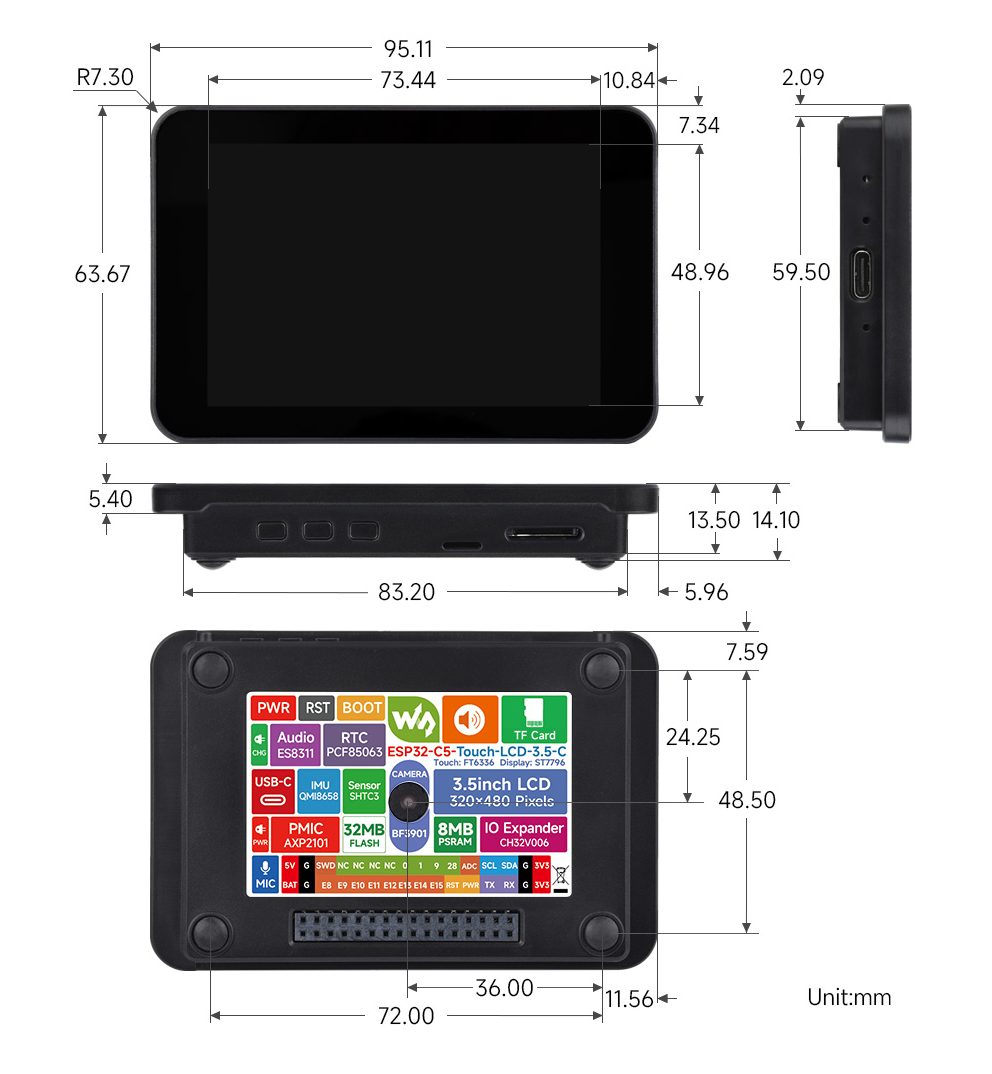

产品尺寸​

本节介绍 ESP32-C5-Touch-LCD-3.5 出厂固件中各应用（APP）的基本功能和使用方法。运行出厂固件前，请准备以下器件：

器件准备​

• ESP32-C5-Touch-LCD-3.5 ×1
• USB 数据线 ×1
• Micro SD 卡 ×1（可选，拍照和录音时使用；建议使用 64 GB 及以下容量，并格式化为 FAT32）
• BF3901 摄像头模组 ×1（可选，使用 Camera APP 时需要）

首次使用​

1. 如需使用 Camera APP，请将 BF3901 摄像头模组连接到开发板。
2. 如需使用拍照或录音功能，请插入 FAT32 格式的 Micro SD 卡。
3. 使用 USB 数据线连接开发板与电脑，或接入 3.7 V 锂电池供电。
4. 开机后等待系统初始化完成，即可在主界面选择对应的 APP。

Wi-Fi 扫描​

• 进入 WLAN 界面，点击右上角的扫描按钮，即可扫描周围的 Wi-Fi 网络。

注意事项​

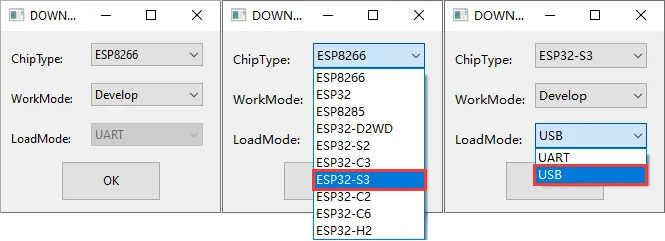

USB 下载注意事项​

Micro SD 卡注意事项​

• 使用摄像头和 Mic 等涉及文件存储的功能前，请先插入 Micro SD 卡。
• 仅支持 FAT32 格式的 Micro SD 卡，建议使用 64GB 及以下容量。
• 读写 Micro SD 卡时请勿直接拔卡，以免文件损坏。

PWR 按键​

• PWR 按键支持自定义功能。
• 无论单独使用 Type-C 或电池供电，还是同时接入 Type-C 和电池，均可长按 PWR 按键约 5～7 秒关机。
• 关机状态下，短按一次 PWR 按键即可开机。
• BOOT 按键除用于进入下载模式外，也可作为普通功能按键使用。

固件下载​

出厂固件及其源码将在 相关资料 中提供。烧录方法参见 Flash 固件的烧录与擦除。

示例介绍​

出厂固件采用 APP 风格界面，包含设置、摄像头、音乐播放器、传感器、绘画和 Mic 等 APP，可用于体验和验证开发板的主要板载资源。 产品上电后进入屏幕颜色循环测试界面。双击屏幕任意位置，可进入 APP 主界面。

APP 示例介绍​

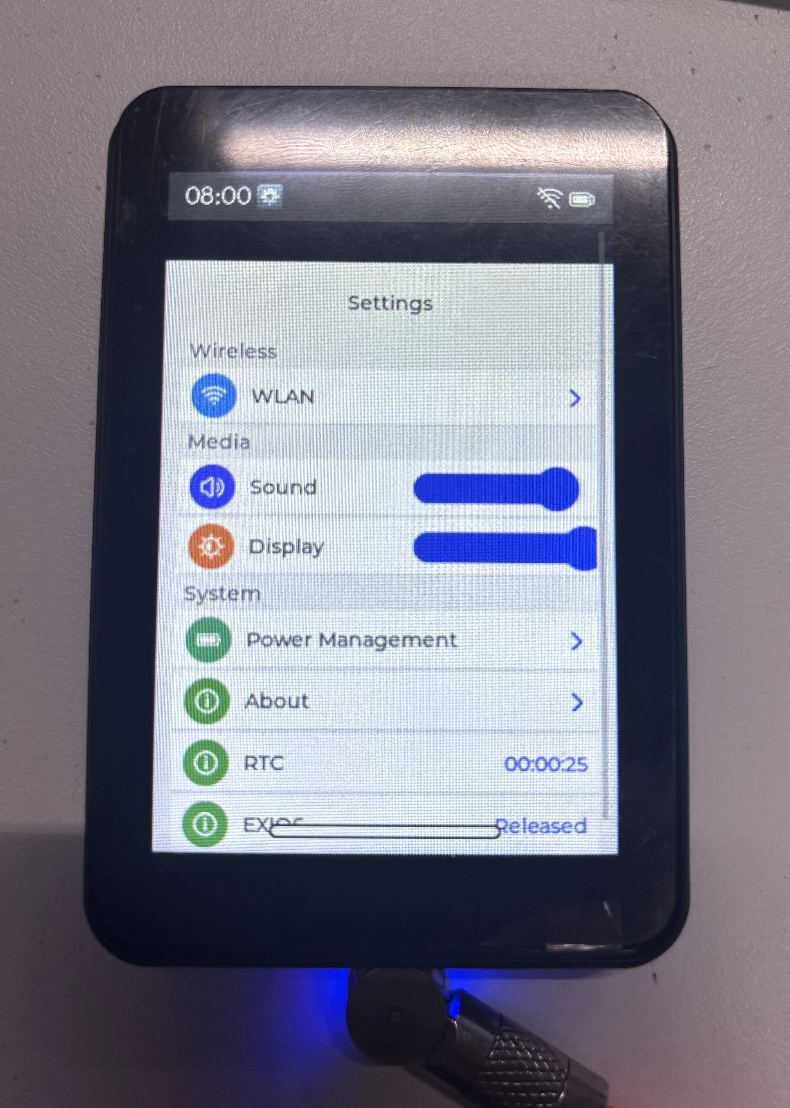

Settings APP​

• WLAN 用于扫描并显示周围的 Wi-Fi 网络。
• Sound 和 Display 分别用于调节音量与屏幕亮度。
• 还可进入电源管理、产品信息、RTC 和 EXIO 等页面查看或设置相关功能。

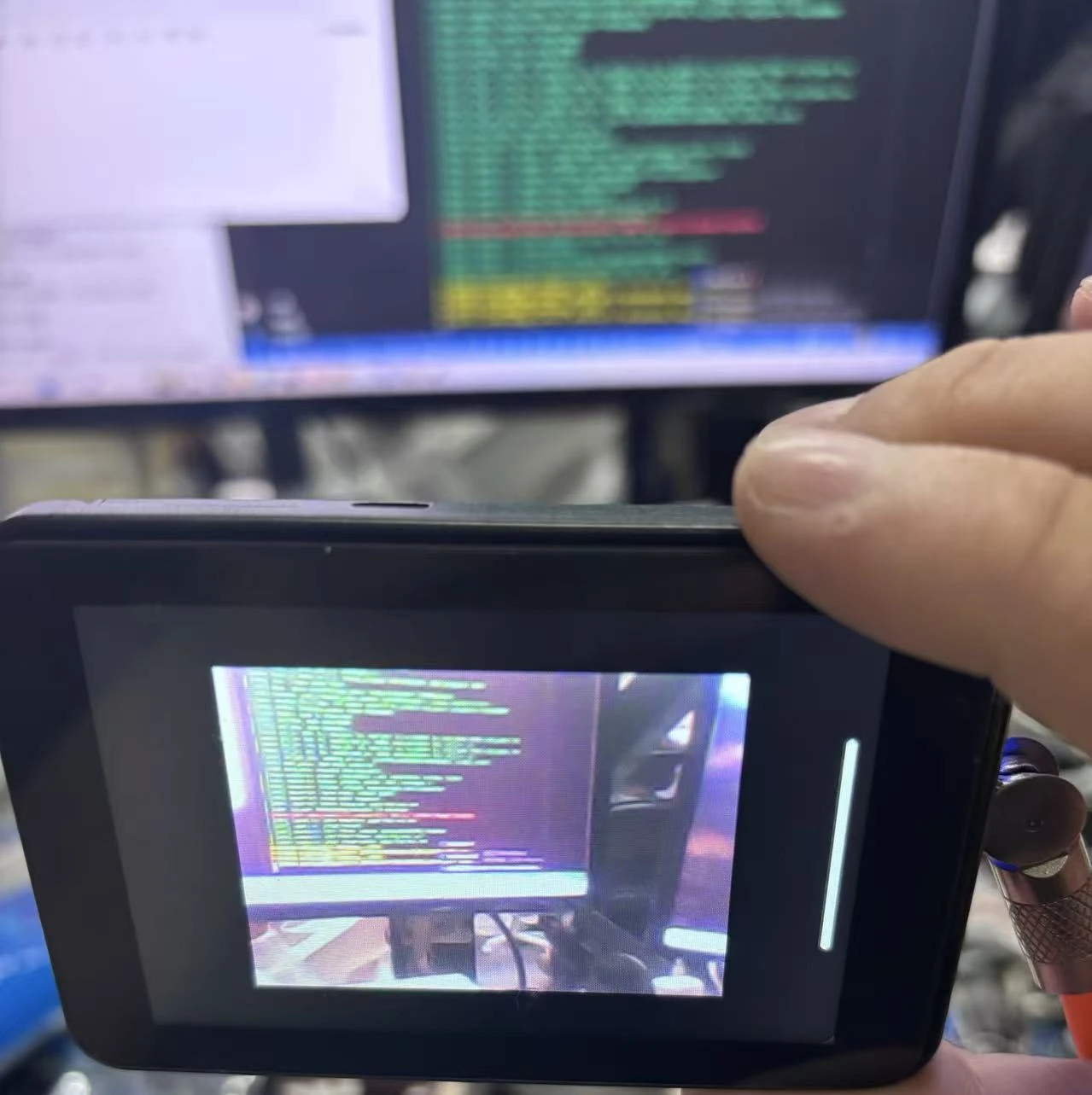

Camera APP​

• 支持摄像头画面预览，点击 BOOT 按键即可拍照。
• 拍摄的照片会自动保存至 Micro SD 卡，并可通过相册查看。

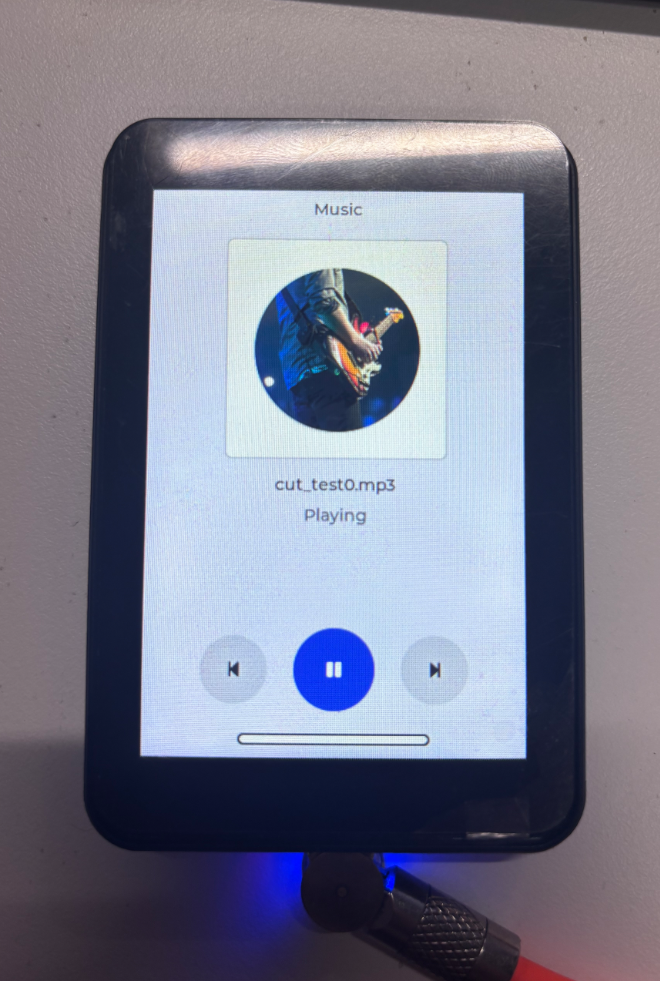

Music APP​

• 支持播放存储在 SPIFFS 中的 MP3 格式音频文件。
• 使用前请确认喇叭连接正常，点击播放按钮即可播放音频。
• 当前示例内置三首音频，支持播放、暂停以及通过左右切换按钮选择上一首或下一首。

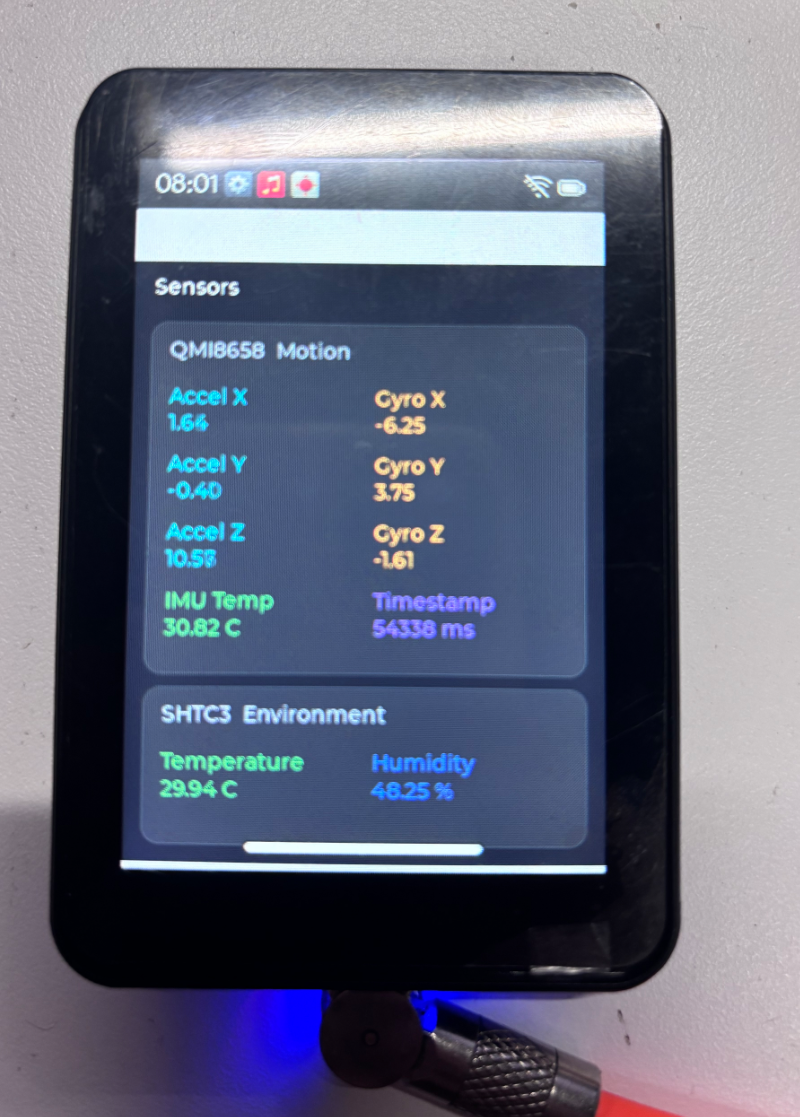

Sensor APP​

• 实时显示 QMI8658 六轴传感器的加速度、角速度和芯片温度数据。
• 同时显示 SHTC3 采集的环境温度与湿度数据。
• 转动开发板或改变周围环境后，界面数据会随之更新。

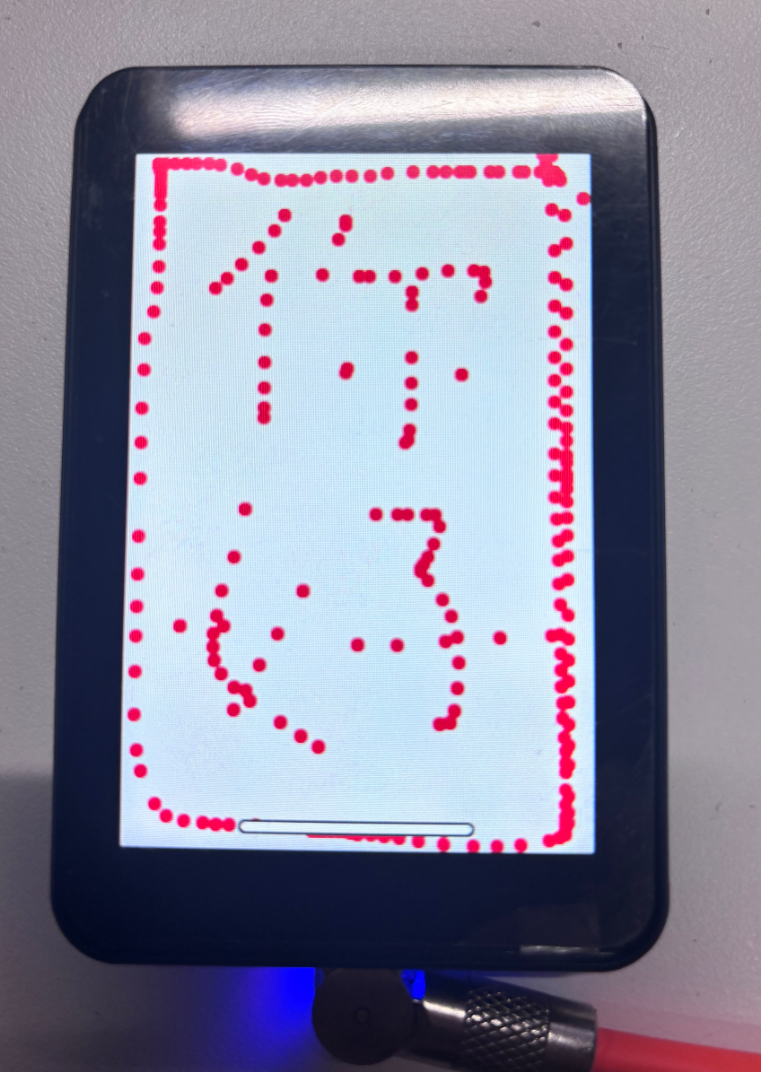

Draw APP​

• 支持通过触摸屏进行自由绘画。
• 可用于体验绘画功能或快速检查触摸位置是否正常。

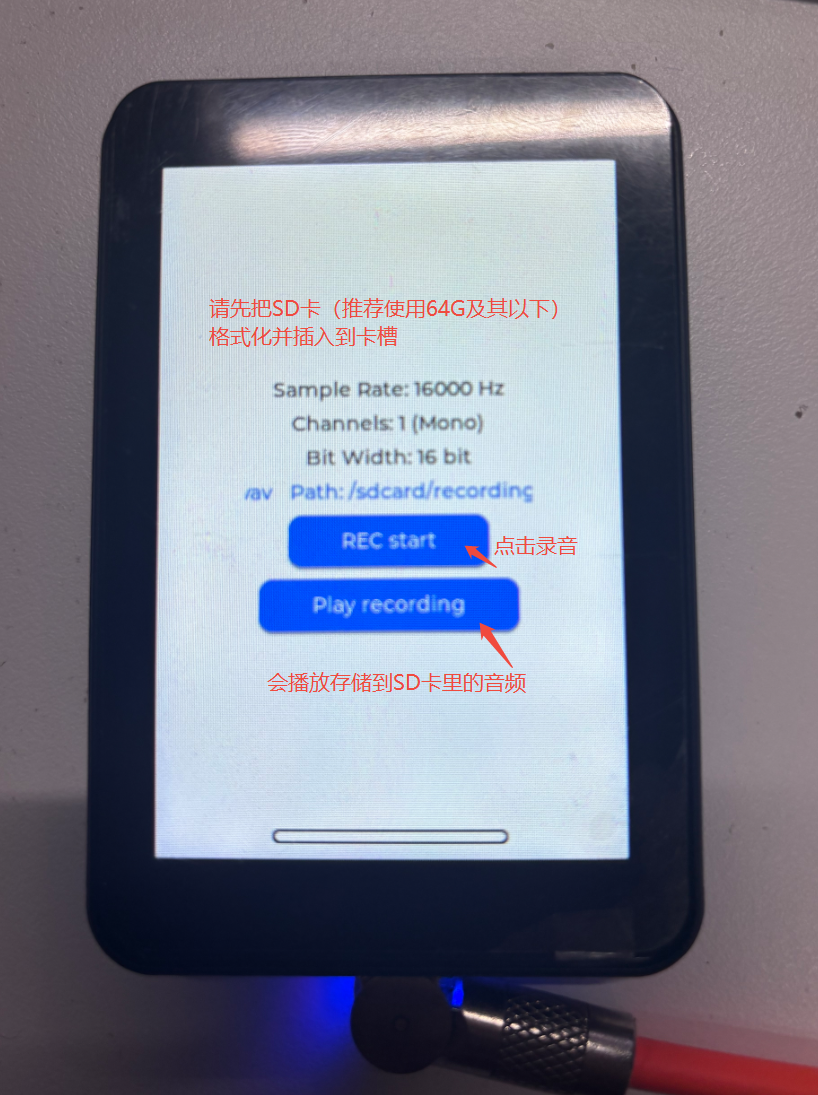

Mic APP​

• 支持通过板载麦克风录制音频，录音参数为 16 kHz、单声道、16 位。
• 点击 REC start 开始录音，录音文件保存在 Micro SD 卡的 /sdcard/recordings 目录中。
• 点击 Play recording 可播放已保存的录音文件。

本章节介绍 Arduino 开发环境配置方法和产品示例程序。

• Arduino 入门教程
• 配置开发环境
• 示例程序
• 产品 FAQ

Arduino 入门教程​

初次接触 Arduino ESP32 开发，想要快速上手？我们为您准备了一套通用的 入门教程。

• 第0节 认识 ESP32
• 第1节 安装和配置 Arduino IDE
• 第2节 Arduino 基础知识
• 第3节 数字输出/输入
• 第4节 模拟输入
• 第5节 脉冲宽度调制 (PWM)
• 第6节 串行通信 (UART)
• 第7节 I2C 通信
• 第8节 SPI 通信
• 第9节 Wi-Fi 基础用法
• 第10节 网页服务器
• 第11节 蓝牙 (Bluetooth)
• 第12节 LVGL 图形界面开发
• 第13节 综合项目

请注意：该教程使用 ESP32-S3-Zero 作为教学示例，所有硬件代码均基于其引脚布局。在动手实践前，建议您对照手中的开发板引脚图，确认引脚配置无误。

配置开发环境​

1. 安装 Arduino IDE​

参考 安装和配置 Arduino IDE 教程 完成安装。

2. 安装 ESP32 开发板支持包​

在 Arduino IDE 的开发板管理器中安装 esp32 by Espressif Systems v3.3.10。

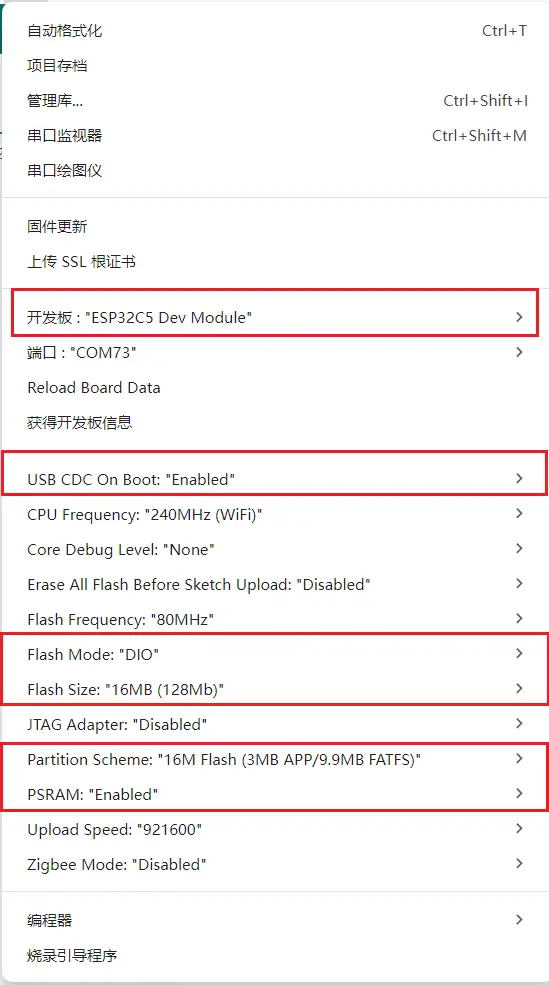

安装完成后，在 Arduino IDE 中设置：

USB CDC On Boot 用于通过 ESP32-C5 原生 USB 查看串口输出。如果开发板无法进入下载状态，请参考 产品 FAQ。

3. 安装示例依赖​

Arduino 示例包的 libraries 目录包含以下库：

将需要的库目录完整复制到 Arduino Sketchbook 下的 libraries 目录，然后重启 Arduino IDE。Windows 默认路径通常为：

C:\Users\<用户名>\Documents\Arduino\libraries

示例程序​

Arduino 示例位于产品 示例程序包 的 example/Arduino-v3.3.10/example 目录。每个子目录都是独立工程，请打开与目录同名的 .ino 文件。

示例列表​

01_exio​

程序说明

示例通过 I2C 初始化 IO 扩展芯片，将 EXIO8～EXIO15 配置为输出，并每隔 1 秒在高、低电平之间切换。EXIO0～EXIO7 保持输入模式。

硬件连接

• 将开发板通过 USB 连接到电脑。

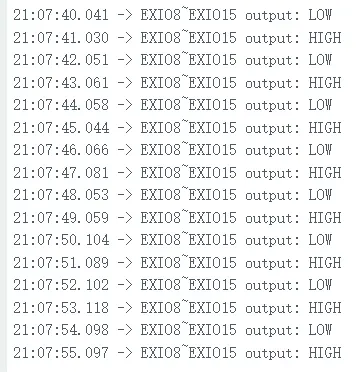

运行效果

串口每隔 1 秒交替输出：

EXIO8~EXIO15 output: LOW
EXIO8~EXIO15 output: HIGH

如果输出 IO extension not found at 0x24，请检查开发板供电及 GPIO27/GPIO26 对应的 I2C 配置。

02_I2C_qmi8658​

程序说明

示例初始化 QMI8658 六轴传感器，然后在 FreeRTOS 任务中周期读取加速度和角速度数据。

硬件连接

• 将开发板通过 USB 连接到电脑。

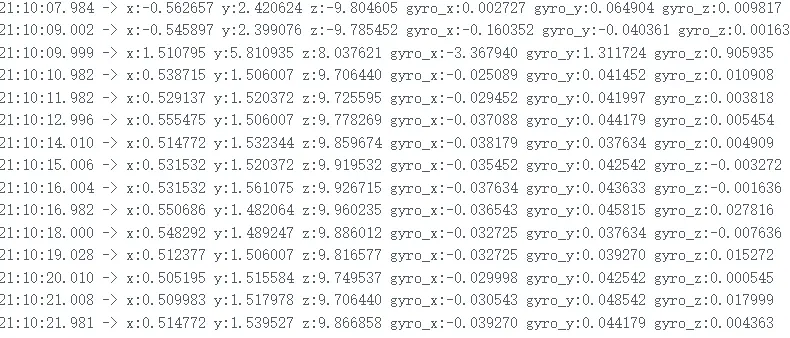

运行效果

串口输出 QMI8658 初始化信息和传感器数据。转动开发板时，输出值随姿态变化。

03_SD_Card​

程序说明

示例使用 SDSPI 挂载 Micro SD 卡，挂载点为 /sd_card，成功后输出卡类型和容量信息。

硬件连接

• 将开发板通过 USB 连接到电脑。
• 将 FAT32 格式的 Micro SD 卡插入卡槽。

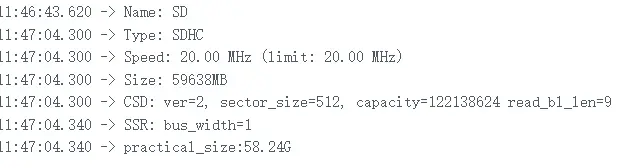

运行效果

挂载成功后，串口输出 Micro SD 卡类型和容量信息。

04_I2C_pcf85063​

程序说明

示例初始化 PCF85063 RTC，并在每次启动时将时间写入为 2025-09-09 14:51:30。随后每隔 1 秒读取并输出一次 RTC 时间。

如需验证 RTC 持续走时，请注释 setup() 中的 i2c_rtc_setTime()，否则每次重启都会重新写入固定时间。

硬件连接

• 将开发板通过 USB 连接到电脑。

运行效果

串口每隔 1 秒输出一次 RTC 日期和时间。

05_shtc3​

程序说明

示例唤醒 SHTC3，读取传感器 ID 并执行软复位，然后每隔 1 秒读取一次温度和湿度。程序会校验传感器返回数据的 CRC。

硬件连接

• 将开发板通过 USB 连接到电脑。

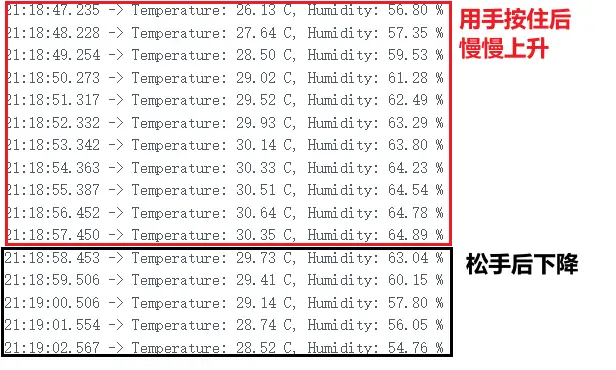

运行效果

SHTC3 ID: 0xXXXX
Temperature: 25.00 C, Humidity: 50.00 %

实际数值由当前环境决定。如果输出 Failed to read SHTC3，请检查供电和 I2C 配置，然后重新上电测试。

06_axp2101_example​

程序说明

示例通过 I2C 初始化 AXP2101 电源管理芯片，输出各路 DCDC 和 LDO 的开关状态与电压。程序会监测 VBUS、电池、系统电压和芯片温度，并每隔 5 秒输出一次状态。

示例不会修改或关闭各路 DCDC/LDO 输出，充电参数设置为：

• 预充电电流：50 mA
• 恒流充电电流：400 mA
• 终止电流：25 mA
• 充电截止电压：4.2 V

硬件连接

• 将开发板通过 USB 连接到电脑。
• 如需查看电池电压、电量百分比或充放电状态，将符合产品要求的 3.7 V 锂电池连接到电池接口。

运行效果

串口首先输出 AXP2101 芯片 ID 和各路电源轨状态，随后周期输出 VBUS、电池、系统电压和芯片温度。

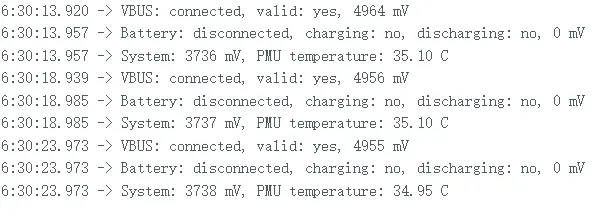

周期状态输出

中断事件输出

07_lvgl_demo​

程序说明

示例基于 LVGL v8.4.0 初始化 ST7796 LCD 和 FT6336 电容触摸芯片，用于验证屏幕显示、触摸输入和背光调节功能。

界面包含触摸测试按钮和背光滑块：

• 点击 Touch test 按钮后，按钮文本显示累计点击次数。
• 拖动背光滑块可在 10%～100% 范围内调节屏幕亮度。

LCD 使用 60 MHz SPI 时钟和 RGB565 像素格式。LCD 复位、触摸复位和背光 PWM 由 IO 扩展芯片控制。

硬件连接

• 将开发板通过 USB 连接到电脑。
• 本示例不需要插入 Micro SD 卡。

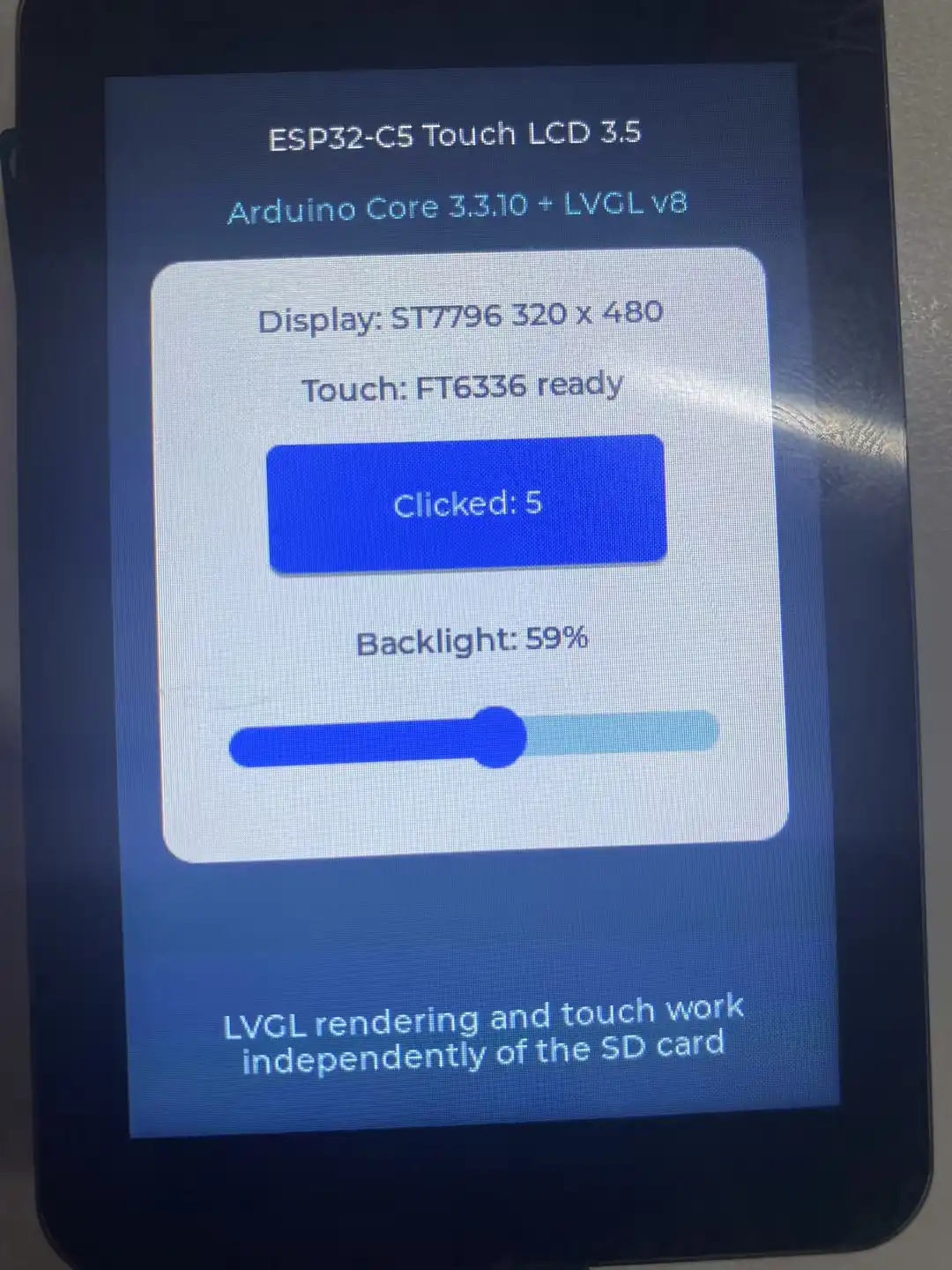

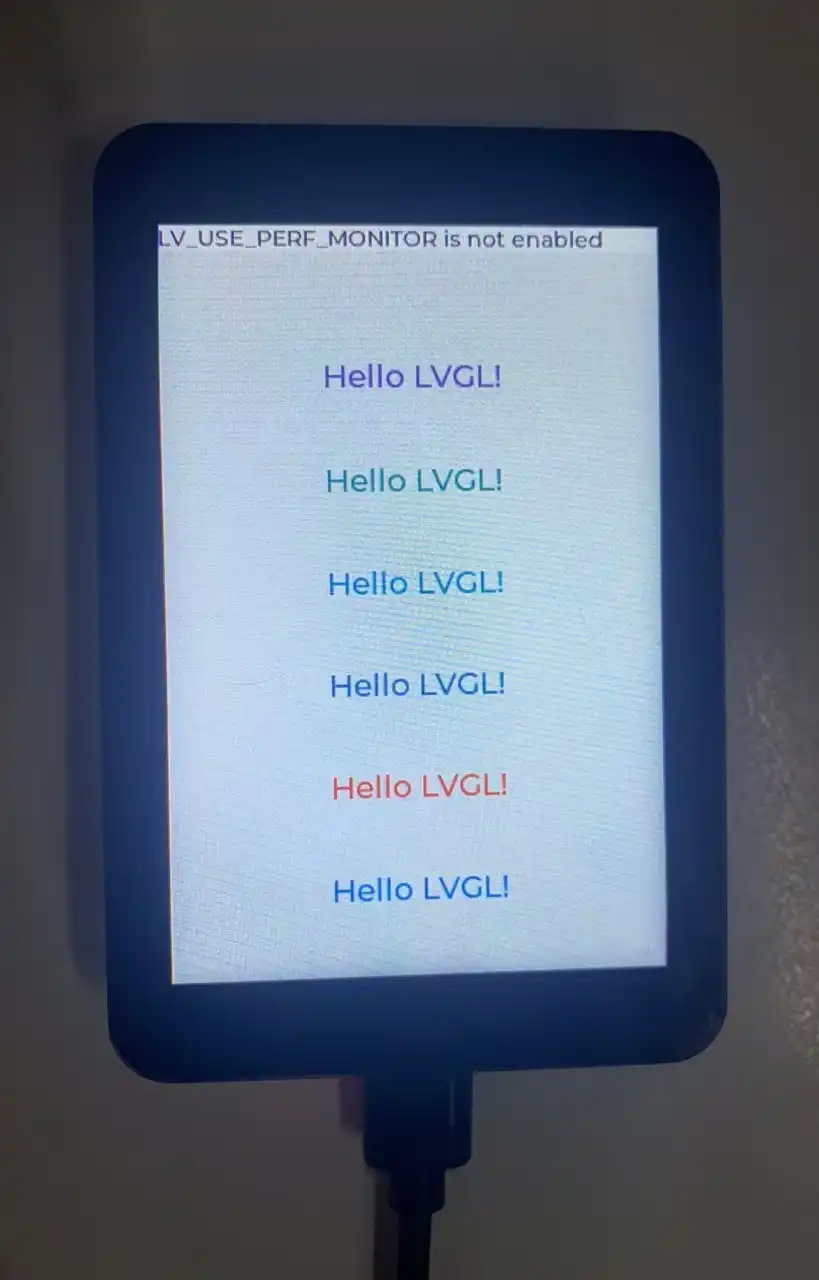

运行效果

屏幕显示开发板型号、LCD 和触摸状态、触摸测试按钮以及背光滑块。串口初始化成功后输出：

Touch controller FT6336 initialized
ESP-IDF LCD IO + LVGL demo started

本章节介绍 ESP-IDF 开发环境配置方法和产品示例程序。

• ESP-IDF 入门教程
• 配置 ESP-IDF 开发环境
• 编译和烧录示例
• 示例程序

ESP-IDF 入门教程​

初次接触 ESP32 ESP-IDF 开发，想要快速上手？我们为您准备了一套通用的 入门教程。

• 第0节 认识 ESP32
• 第1节 搭建环境
• 第2节 运行实例
• 第3节 创建项目
• 第4节 使用组件
• 第5节 调试程序
• 第6节 FreeRTOS
• 第7节 驱动外设
• 第8节 Wi-Fi 编程
• 第9节 BLE 编程

请注意：该教程使用 ESP32-S3-Zero 作为教学示例，所有硬件代码均基于其引脚布局。在动手实践前，建议您对照手中的开发板引脚图，确认引脚配置无误。

配置 ESP-IDF 开发环境​

安装 ESP-IDF 开发环境​

1. 前往 ESP-IDF Installation Manager 下载 ESP-IDF 安装管理器。这是乐鑫最新推出的跨平台安装工具，下文将演示如何使用其离线安装功能。

   在页面中点击 Offline Installer 标签，然后在筛选栏中选择 Windows 操作系统和你需要的 ESP-IDF 版本（图示仅为参考，请以实际为准）。

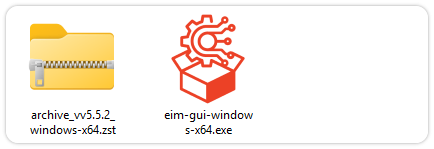

   确认选择无误后，点击下载按钮。浏览器将自动同时下载两个文件：一个是 ESP-IDF 离线整合包(.zst)，另一个是 ESP-IDF 安装器(.exe)。




   请耐心等待两个文件下载完成。

2. 下载完成后，双击运行 ESP-IDF 安装器(eim-gui-windows-x64.exe)。

   启动后，可在右上角将界面语言切换为中文。




   安装工具会自动检测同一目录下是否存在离线整合包。点击 从存档安装。




   接下来，选择安装路径。建议使用默认路径；若需自定义，请确保路径中不包含中文或空格。确认无误后，点击 开始安装。




3. 当看到如下界面时，表示 ESP-IDF 已安装成功。




4. 建议同时安装驱动程序。点击 完成安装，然后点击 安装驱动程序。




安装 Visual Studio Code 与 ESP-IDF 扩展​

1. 下载并安装 Visual Studio Code。

2. 安装时建议勾选 通过 Code 打开操作添加到 Windows 资源管理器文件上下文菜单,以便快速打开项目文件夹。

3. 在 VS Code 中,点击侧边活动栏中的  扩展图标(或使用快捷键 Ctrl + Shift + X)打开 扩展 视图。

4. 在搜索框中输入 ESP-IDF,找到 ESP-IDF 扩展并点击安装。




5. 当 ESP-IDF 扩展版本 ≥ 2.0 时,扩展会自动检测并识别上述步骤中安装的 ESP-IDF 环境,无需手动配置。

编译和烧录示例​

ESP-IDF 示例位于产品 示例程序包 的 example/ESP-IDF-V554 目录。每个子目录都是独立工程。

在 ESP-IDF v5.5.4 命令行环境中进入需要运行的工程目录，执行：

idf.py set-target esp32c5
idf.py build
idf.py -p PORT flash monitor

将 PORT 替换为开发板对应的串口，例如 Windows 下的 COM8。按 Ctrl+] 退出串口监视器。

示例程序​

示例列表​

01_factory​

程序说明

该工程是出厂固件源码，基于 ESP-Brookesia 创建 APP 风格界面。工程包含设置、照片、摄像头、音乐、传感器和绘图等应用，并调用 BSP 初始化显示、触摸、音频和存储设备。

出厂固件的操作方法参见 出厂固件使用说明。

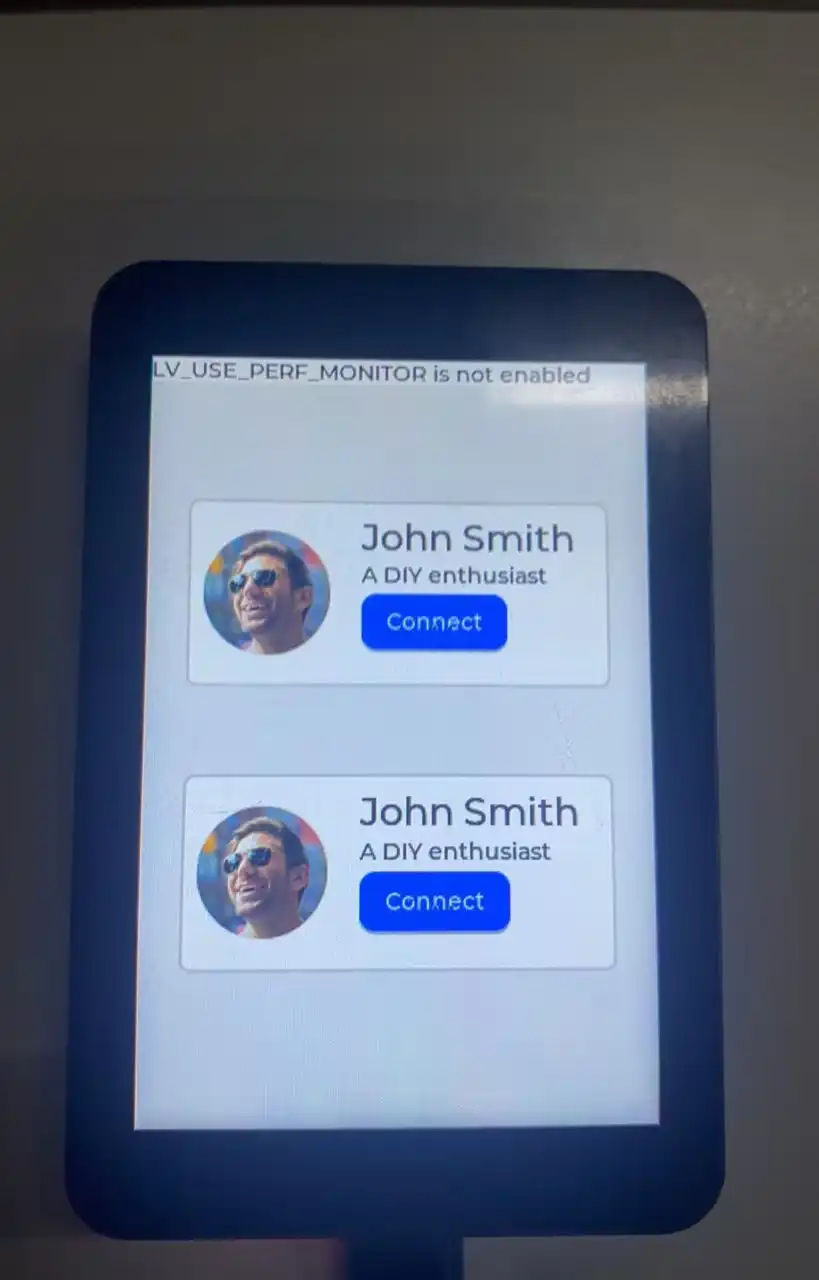

02_lvgl_demo​

程序说明

示例初始化 NVS、IO 扩展芯片、LCD 和背光，然后运行 lv_demo_benchmark()。该示例用于验证 320 × 480 LCD 和 LVGL 图形刷新。

硬件连接

• 将开发板通过 USB 连接到电脑。

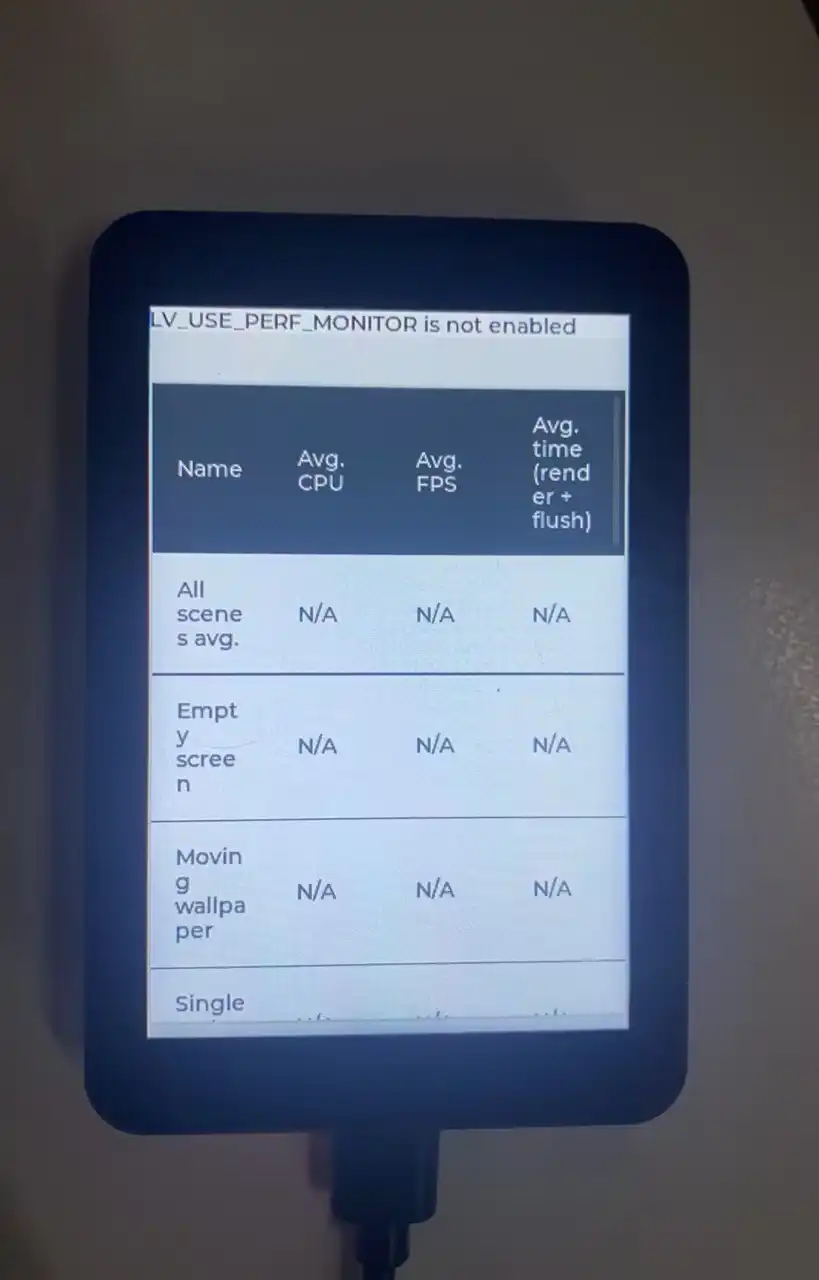

运行效果

LCD 显示 LVGL Benchmark 测试界面，界面会自动切换不同的绘制场景。

03_sd_card​

程序说明

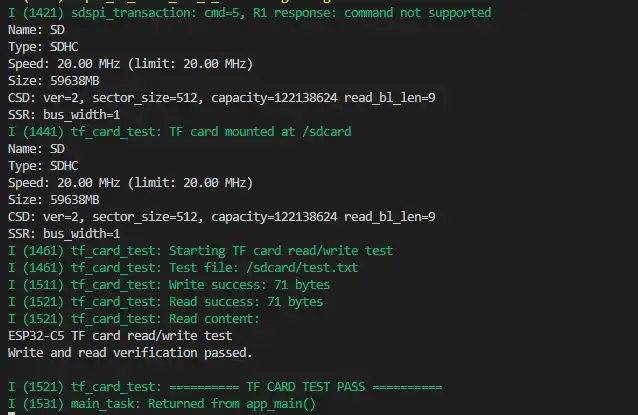

示例挂载 Micro SD 卡，在挂载点下创建 test.txt，写入测试内容，再读回并逐字节校验。写入与读取内容一致时，串口输出：

========== TF CARD TEST PASS ==========

硬件连接

• 将开发板通过 USB 连接到电脑。
• 将 FAT32 格式的 Micro SD 卡插入卡槽。

运行效果

04_qmi8658​

程序说明

示例通过 BSP 初始化 QMI8658，将加速度单位设为 m/s²，将角速度单位设为 dps。当有新数据时，程序输出 X、Y、Z 三轴数据，轮询间隔为 200 ms。

硬件连接

• 将开发板通过 USB 连接到电脑。

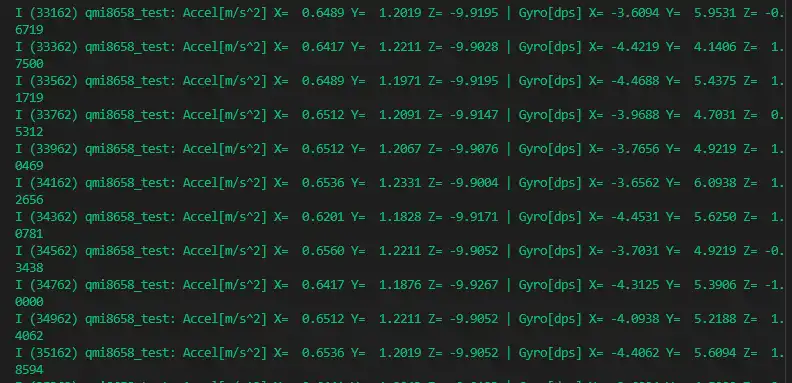

运行效果

转动开发板时，串口中的加速度和角速度值随姿态变化。

05_pcf85063​

程序说明

示例在每次启动时将 PCF85063 RTC 设置为 2026-09-22 15:00:00，然后每隔 1 秒读取并输出日期、时间和星期。

如需验证 RTC 持续走时，请移除或注释 pcf85063a_set_time_date() 调用，否则每次启动都会写入固定时间。

硬件连接

• 将开发板通过 USB 连接到电脑。

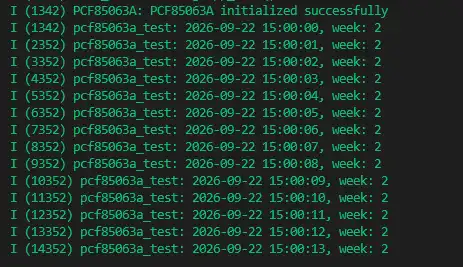

运行效果

串口每隔 1 秒输出一次 RTC 日期、时间和星期。

06_shtc3​

程序说明

示例通过 BSP 初始化 SHTC3，然后每隔 1 秒读取并输出温度和相对湿度。

硬件连接

• 将开发板通过 USB 连接到电脑。

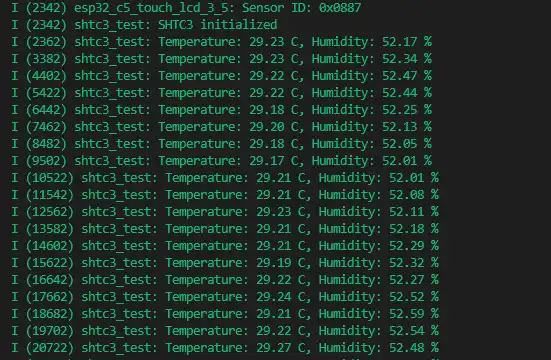

运行效果

正常输出格式如下，实际数值由当前环境决定：

Temperature: 25.00 C, Humidity: 50.00 %

07_exio​

程序说明

示例初始化 I2C 和 IO 扩展芯片，每隔 1 秒翻转 EXIO8～EXIO15 的输出电平。EXIO0～EXIO7 不参与此测试。

硬件连接

• 将开发板通过 USB 连接到电脑。

运行效果

启动后，串口输出：

Toggle EXIO8-15 every 1000 ms; EXIO0-7 excluded

08_AXP2101​

程序说明

示例通过 I2C 初始化 AXP2101 电源管理芯片，输出各路 DCDC、ALDO、BLDO、CPUSLDO 和 DLDO 的开关状态与电压。程序还会启用 VBUS、电池、系统电压和芯片温度测量，并每隔 20 秒输出一次充电、放电、VBUS 和电池信息。

充电参数在示例中设置为：

• 预充电电流：50 mA
• 恒流充电电流：400 mA
• 终止电流：25 mA
• 充电截止电压：4.2 V

硬件连接

• 将开发板通过 USB 连接到电脑。
• 如需查看电池电压、电量百分比或充放电状态，将符合产品要求的 3.7 V 锂电池连接到电池接口。

运行效果

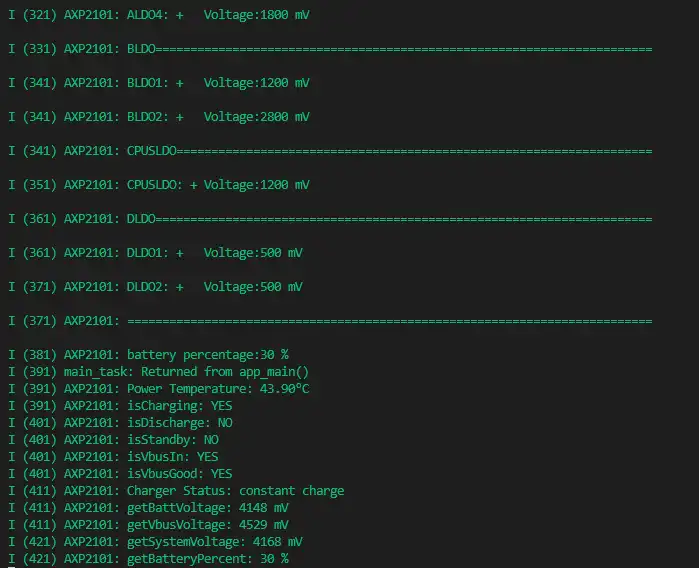

串口输出各路电源轨状态、充放电状态、VBUS 电压、电池电压、系统电压和芯片温度。

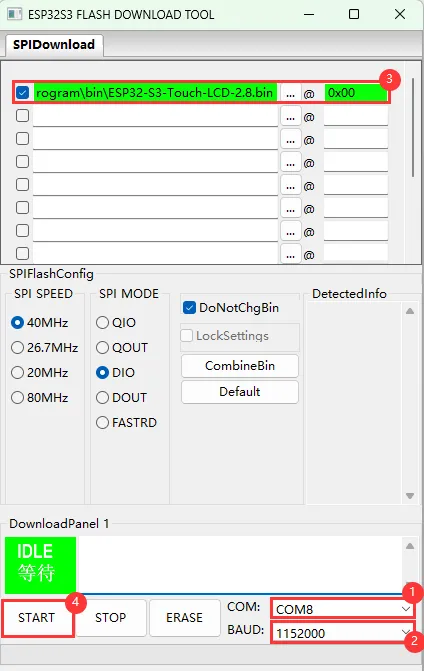

测试固件还在整理中，发布后可从相关资料下载。

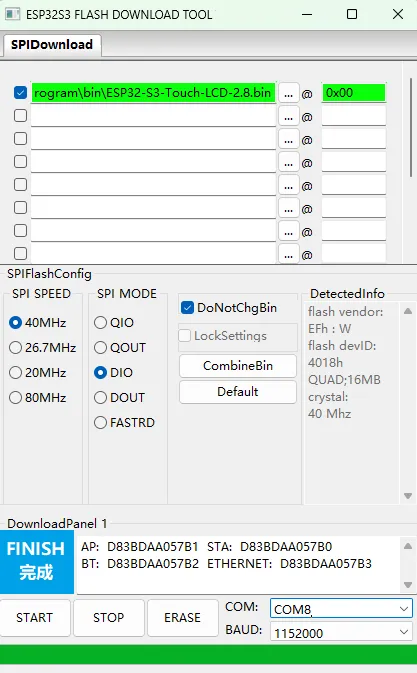

• 烧录地址：0x00

1. 示例程序​

• ESP32-C5-Touch-LCD-3.5 示例程序（GitHub 仓库）

2. 硬件资料​

• ESP32-C5-Touch-LCD-3.5 原理图

3. 技术手册​

• ESP32-C5 芯片官方手册

  • 技术规格书：中文版 | 英文版
  • 技术参考手册：中文版 | 英文版

4. 软件工具​

• Arduino IDE 官方下载
• Visual Studio Code 官方下载
• 串口调试助手
• Flash Download Tool 固件烧录工具

5. 其他资料​

• ESP32-Arduino 官方文档
• ESP-IDF 官方仓库
