ESP32-C5-LCD-1.47 使用教程

产品简介

ESP32-C5-LCD-1.47 是一款支持 2.4 GHz / 5 GHz Wi-Fi 6、Bluetooth 5 (LE) 和 IEEE 802.15.4 的微控制器开发板。板载 1.47 英寸 LCD 屏、Micro SD 卡座、RGB LED 和常用外设接口，适用于 ESP32-C5 的 HMI、无线通信和嵌入式显示应用。

产品特性

搭载 ESP32-C5FH4，RISC-V 32 位处理器主频最高可达 240 MHz，低功耗处理器主频可达 48 MHz
支持 2.4 GHz / 5 GHz Wi-Fi 6、Bluetooth 5 (LE)、Zigbee 3.0 和 Thread 1.4
板载 320 KB ROM、384 KB HP SRAM、16 KB LP SRAM 和 4 MB Flash
板载 1.47 英寸 LCD 屏，172 × 320 分辨率，262K 色
板载 USB Type-C 接口，支持 ESP32-C5 原生 USB 下载、调试和串口功能，具体功能取决于固件配置
板载 Micro SD 卡座，可通过 SD 卡存储图片或文件
板载 WS2812 RGB LED
引出大部分 GPIO，提供 18PIN 排针接口

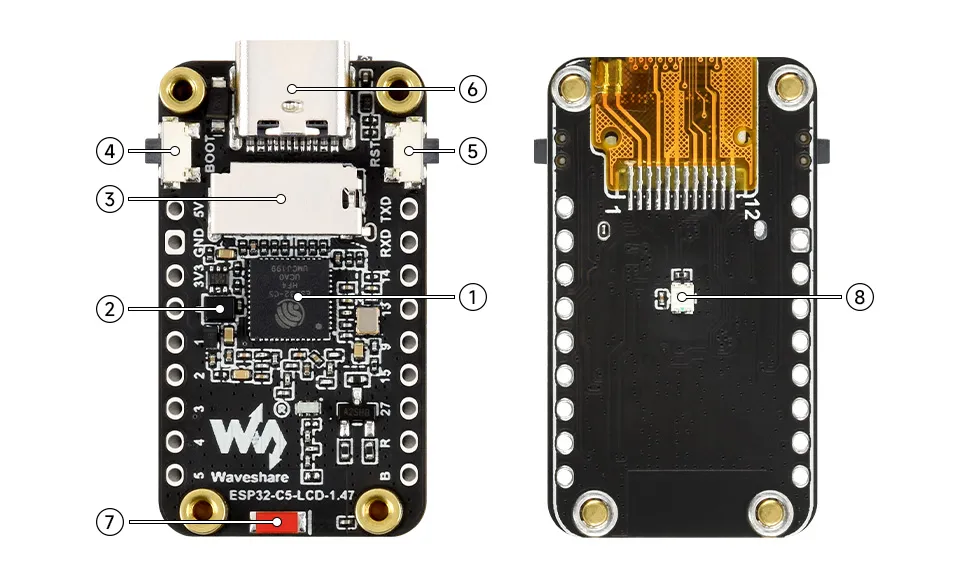

资源简介

ESP32-C5FH4
MP1605GTF 降压 DC-DC，最大电流 1 A
Micro SD 卡座
BOOT 按键
RESET 按键
USB Type-C
贴片陶瓷天线
WS2812 RGB LED

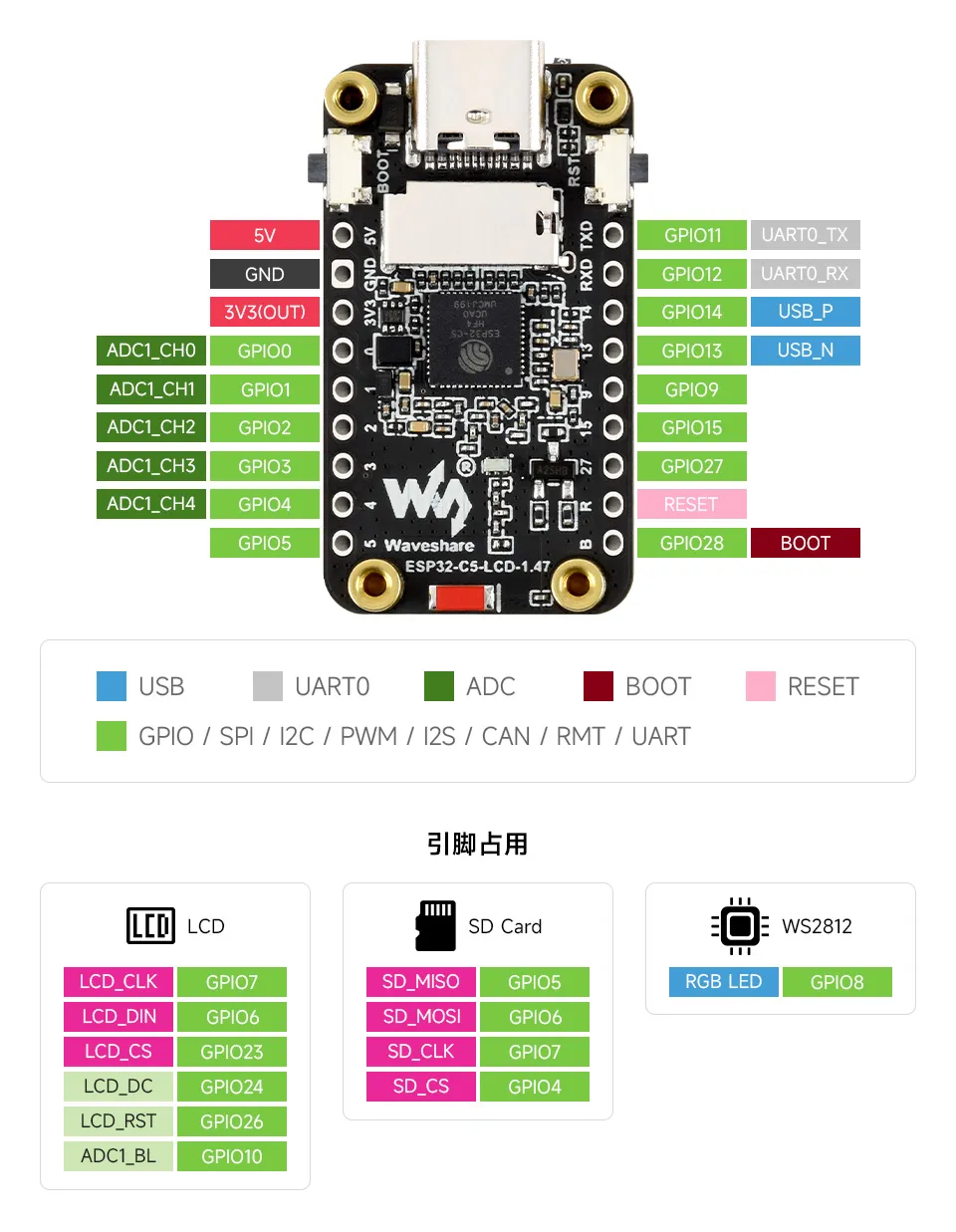

接口介绍

LCD
LCD 引脚 ESP32-C5
LCD_CLK GPIO7
LCD_DIN GPIO6
LCD_CS GPIO23
LCD_DC GPIO24
LCD_RST GPIO26
LCD_BL GPIO10
RGB LED
RGB LED ESP32-C5
WS2812 GPIO8
SD Card
SD Card ESP32-C5
MISO GPIO5
MOSI GPIO6
CLK GPIO7
CS GPIO4
UART0
UART0 ESP32-C5
TX GPIO11
RX GPIO12
USB
USB ESP32-C5
D+ GPIO14
D- GPIO13

LCD 引脚	ESP32-C5
LCD_CLK	GPIO7
LCD_DIN	GPIO6
LCD_CS	GPIO23
LCD_DC	GPIO24
LCD_RST	GPIO26
LCD_BL	GPIO10

RGB LED	ESP32-C5
WS2812	GPIO8

SD Card	ESP32-C5
MISO	GPIO5
MOSI	GPIO6
CLK	GPIO7
CS	GPIO4

UART0	ESP32-C5
TX	GPIO11
RX	GPIO12

USB	ESP32-C5
D+	GPIO14
D-	GPIO13

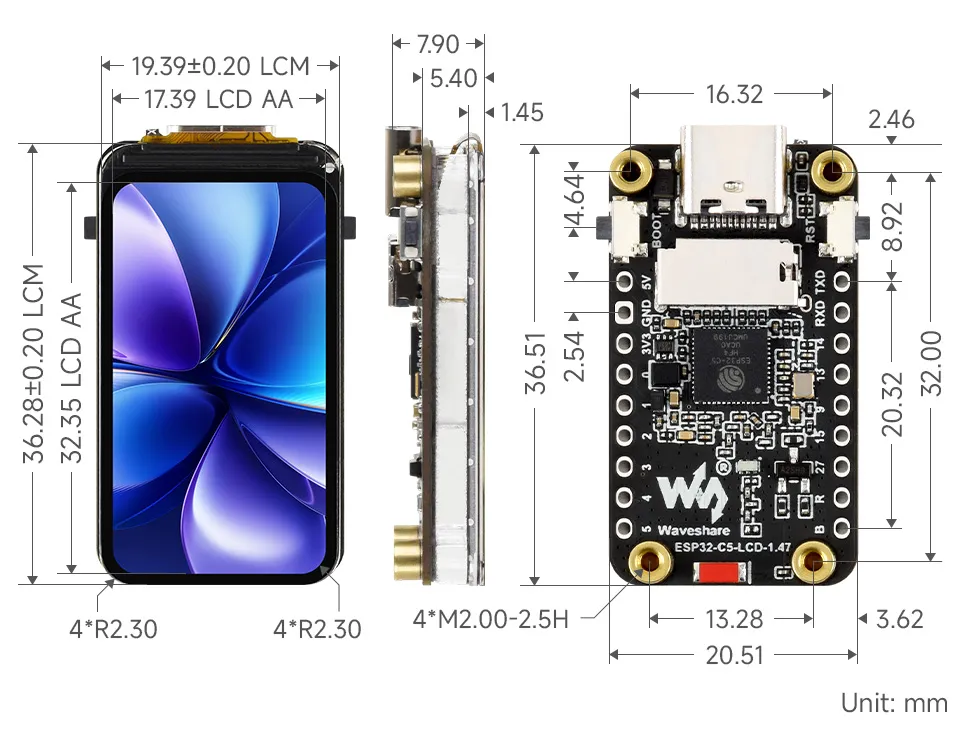

产品尺寸

产品参数

参数名称	参数
接口	USB Type-C
主控芯片	ESP32-C5FH4
Flash	4 MB
屏幕类型	TFT
屏幕尺寸	1.47 英寸
屏幕分辨率	172 × 320
屏幕接口	SPI
屏幕控制芯片	ST7789
触摸	无
板载设备	Micro SD、WS2812 RGB LED
引出接口	18PIN 排针接口

Arduino 开发

本章节包含以下部分，请按需阅读：

Arduino 入门教程

初次接触 Arduino ESP32 开发，想要快速上手？我们为您准备了一套通用的入门教程。

请注意：该教程使用 ESP32-S3-Zero 作为教学示例，所有硬件代码均基于其引脚布局。在动手实践前，建议您对照手中的开发板引脚图，确认引脚配置无误。

配置开发环境

1. 安装和配置 Arduino IDE

请参考安装和配置 Arduino IDE 教程下载并安装 Arduino IDE。

2. 安装 ESP32 开发板

ESP32 相关开发板需要先安装 "esp32 by Espressif Systems" 开发板支持包。
安装方式可参考 Arduino 板管理教程。
对于 ESP32-C5-LCD-1.47，请选择包含 ESP32-C5 支持的开发板支持包版本。

3. 安装库

示例程序需要以下 Arduino 库。若使用 Arduino IDE 手动安装库，请参考 Arduino 库管理教程。

库名称	说明
GFX Library for Arduino	LCD 图形驱动库，对应示例中的 `GFX_Library_for_Arduino`
lvgl 9.5.0	图形库，用于 LVGL 相关示例

版本兼容性说明

LVGL 与示例代码存在版本依赖。请使用 lvgl 9.5.0，避免因库版本差异导致编译失败或显示异常。

示例程序

示例程序位于资料包的 examples/arduino 目录。烧录前请确认开发板型号、USB 端口和分区方案配置正确。
资料包根目录已包含 libraries 文件夹。使用 Arduino IDE 编译示例前，请打开 "File" > "Preferences"，将 "Sketchbook location"（项目文件夹位置）设置为资料包根目录 esp32-c5-lcd-1.47，即包含 libraries 和 examples 的目录。设置完成后，重新启动 Arduino IDE，再打开示例进行编译和烧录。

板载资源

功能	资源	GPIO 或说明
LCD	ST7789，SPI，172 × 320，RGB565	SCLK GPIO7，MOSI GPIO6，CS GPIO23，DC GPIO24，RST GPIO26
LCD 背光	LEDC PWM	GPIO10
Micro SD	SDSPI	SCLK GPIO7，MOSI GPIO6，MISO GPIO5，CS GPIO4
RGB LED	WS2812B，1 颗 LED	GPIO8，RGB 顺序
SPIFFS	内部 Flash 文件系统	选择包含 SPIFFS 的分区方案
Wi-Fi	ESP32-C5 内置无线功能	无需额外 GPIO

Arduino 工程参数设置

打开 Arduino IDE。
在 "Tools" > "Board" 中选择 ESP32-C5 对应开发板。
选择当前连接的 USB 端口。
如需查看串口输出，请根据示例说明开启 USB CDC 或使用对应串口配置。
编译 06_spiffs_rw 和 08_board_showcase 前，请选择包含 SPIFFS 的分区方案。

使用 arduino-cli 编译时，可参考以下命令：

arduino-cli lib install "GFX Library for Arduino"
arduino-cli lib install "lvgl@9.5.0"
arduino-cli compile --fqbn esp32:esp32:esp32c5 arduino/02_lvgl_hello

示例列表

示例目录	功能
`01_lcd_panel_basic`	使用 `GFX_Library_for_Arduino` 初始化 LCD，并绘制色块。
`02_lvgl_hello`	启动 LVGL 9.5.0，在 LCD 上显示基础界面。
`03_backlight_fade`	使用 LEDC 调节 LCD 背光，并通过 LVGL 显示亮度值。
`04_ws2812_rgb`	使用 `rgbLedWrite()` 控制板载 WS2812B RGB LED 循环显示不同颜色。
`05_sdcard_rw`	显示 Micro SD 状态页面，并执行文件写入和读回检查。
`06_spiffs_rw`	挂载 SPIFFS，在内部 Flash 中执行文件写入和读回检查。
`07_wifi_scan`	扫描附近 Wi-Fi 热点，并通过串口输出信号较强的扫描结果。
`08_board_showcase`	综合演示 LCD、WS2812B、SPIFFS、SD 卡和 Wi-Fi 状态。

01_lcd_panel_basic

程序说明

本示例使用 GFX_Library_for_Arduino 初始化 ST7789 LCD，不启动 LVGL。
LCD 先显示多色条纹背景，再显示一个上下移动的色块，用于检查屏幕显示和局部刷新。

硬件连接

将开发板接入电脑。
该示例仅使用板载 LCD 和背光，无需外接模块。

代码分析

setup()：初始化串口、LCD 背光和 LCD 驱动，并调用 draw_color_bars() 绘制背景。
init_backlight()：配置 GPIO10 的 LEDC PWM 背光输出。
draw_color_bars()：按屏幕宽度绘制多组颜色条。
loop()：周期调用 draw_motion_frame()，刷新移动色块所在区域。

运行效果

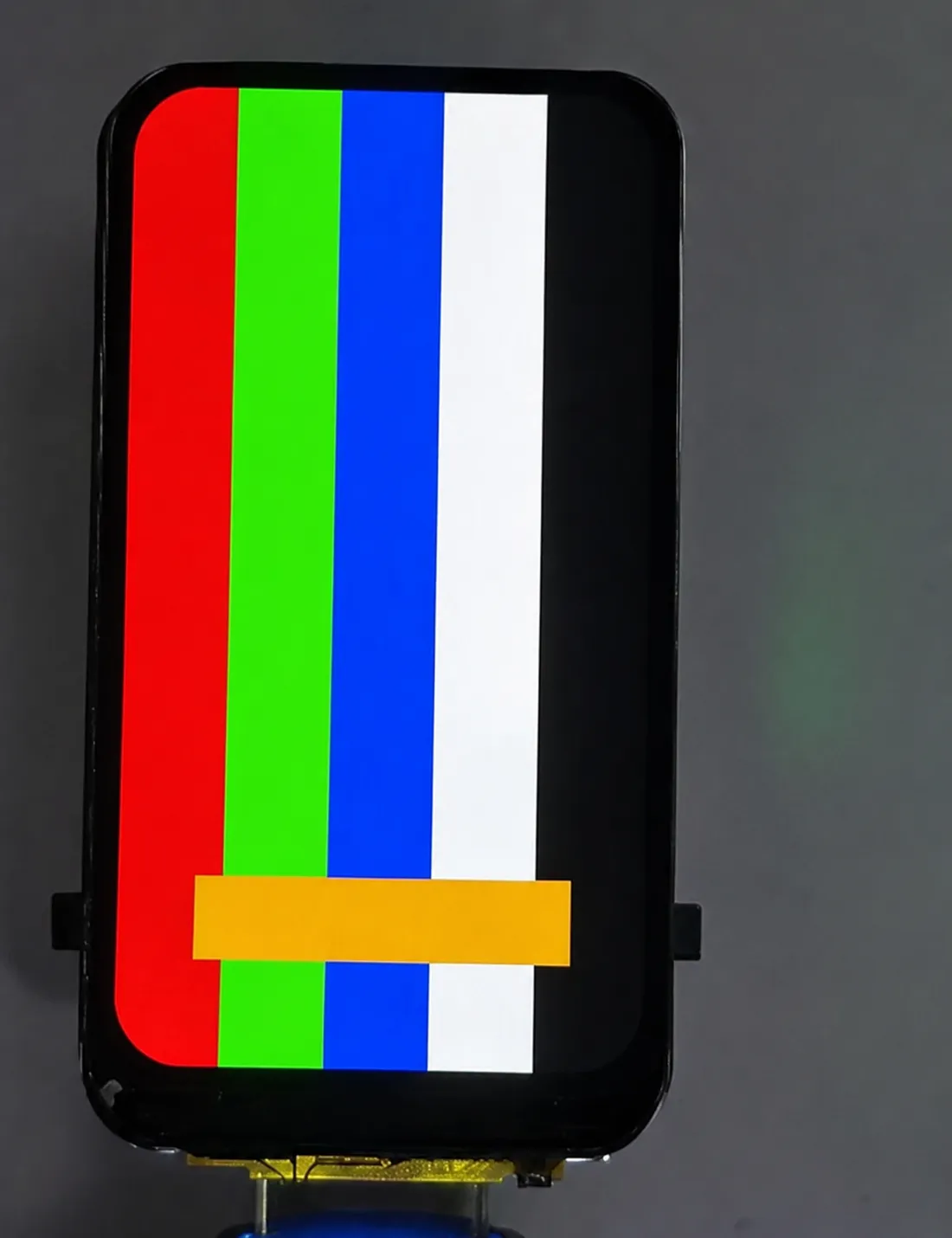

LCD 显示多色条纹背景，屏幕上有一个色块持续上下移动。

02_lvgl_hello

程序说明

本示例启动 LVGL 9.5.0，并通过 GFX_Library_for_Arduino 将 LVGL 画面输出到 LCD。
LCD 页面显示开发板名称、LCD 分辨率、SPI 引脚信息和状态条。

硬件连接

将开发板接入电脑。
该示例仅使用板载 LCD 和背光，无需外接模块。

代码分析

setup()：复位 LCD，初始化显示驱动、LVGL 和示例界面。
reset_lcd_panel()：按 LCD 复位时序控制 CS、DC 和 RST 引脚。
init_display()：初始化 ST7789，并设置屏幕方向和背光。
init_lvgl()：创建 LVGL 显示对象，配置刷新回调和显示缓冲区。
create_ui()：创建标题、设备信息和状态条等界面元素。
loop()：调用 lvgl_loop_once() 处理 LVGL 定时任务。

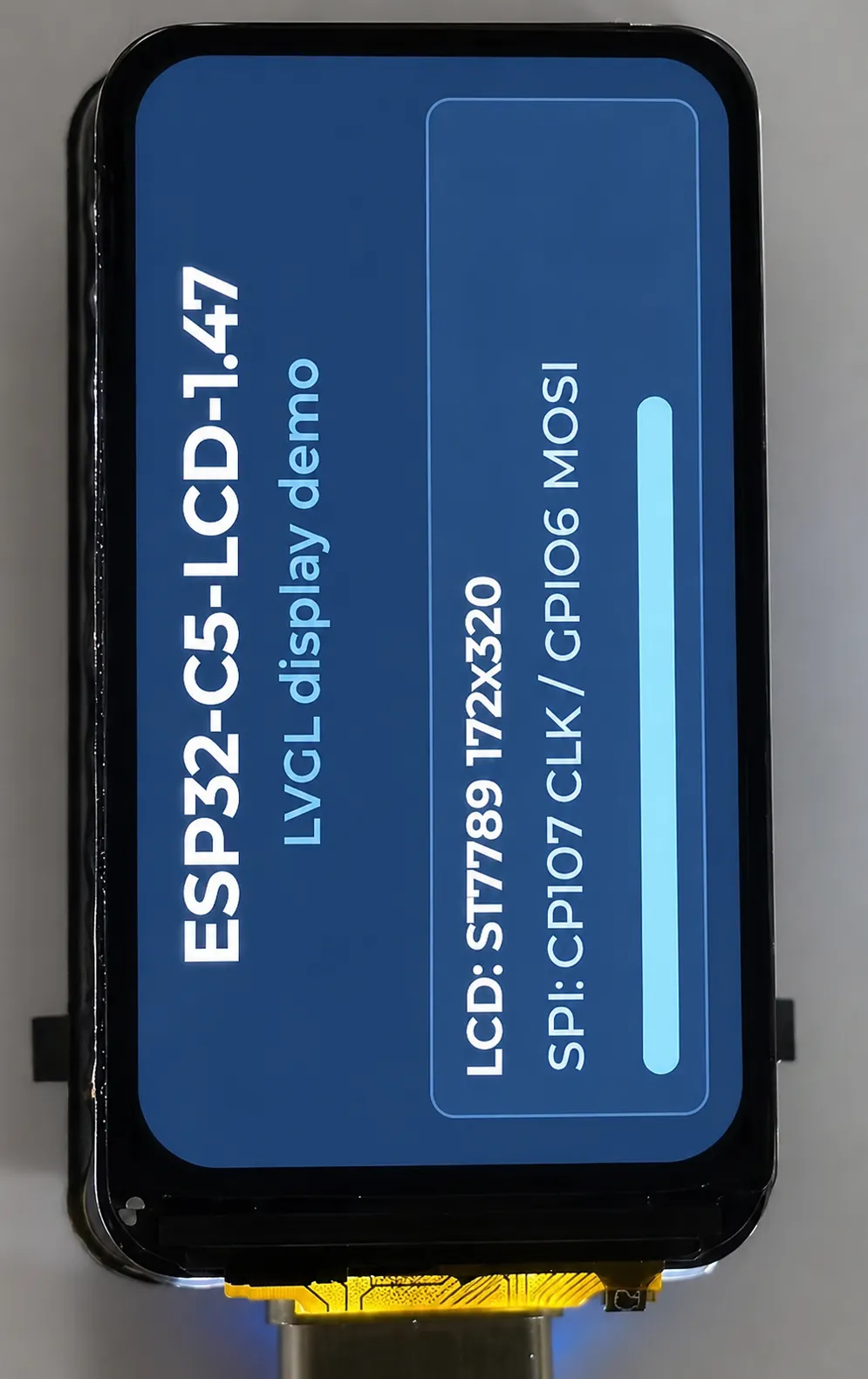

运行效果

LCD 显示 LVGL 示例界面，可看到开发板名称、LCD 参数和 SPI 引脚信息。

03_backlight_fade

程序说明

本示例使用 LEDC PWM 调节 LCD 背光亮度。
LVGL 页面同步显示当前亮度百分比和进度条。

硬件连接

将开发板接入电脑。
该示例仅使用板载 LCD 和背光，无需外接模块。

代码分析

setup()：初始化 LCD、LVGL 和背光演示界面。
init_display()：启动 LCD 并设置初始背光。
init_lvgl()：配置 LVGL 显示缓冲区和刷新回调。
create_ui()：创建亮度数值标签和进度条。
loop()：周期调用 set_backlight() 和 update_ui()，让背光亮度按百分比变化。
lvgl_loop_once()：推进 LVGL tick 并处理界面刷新。

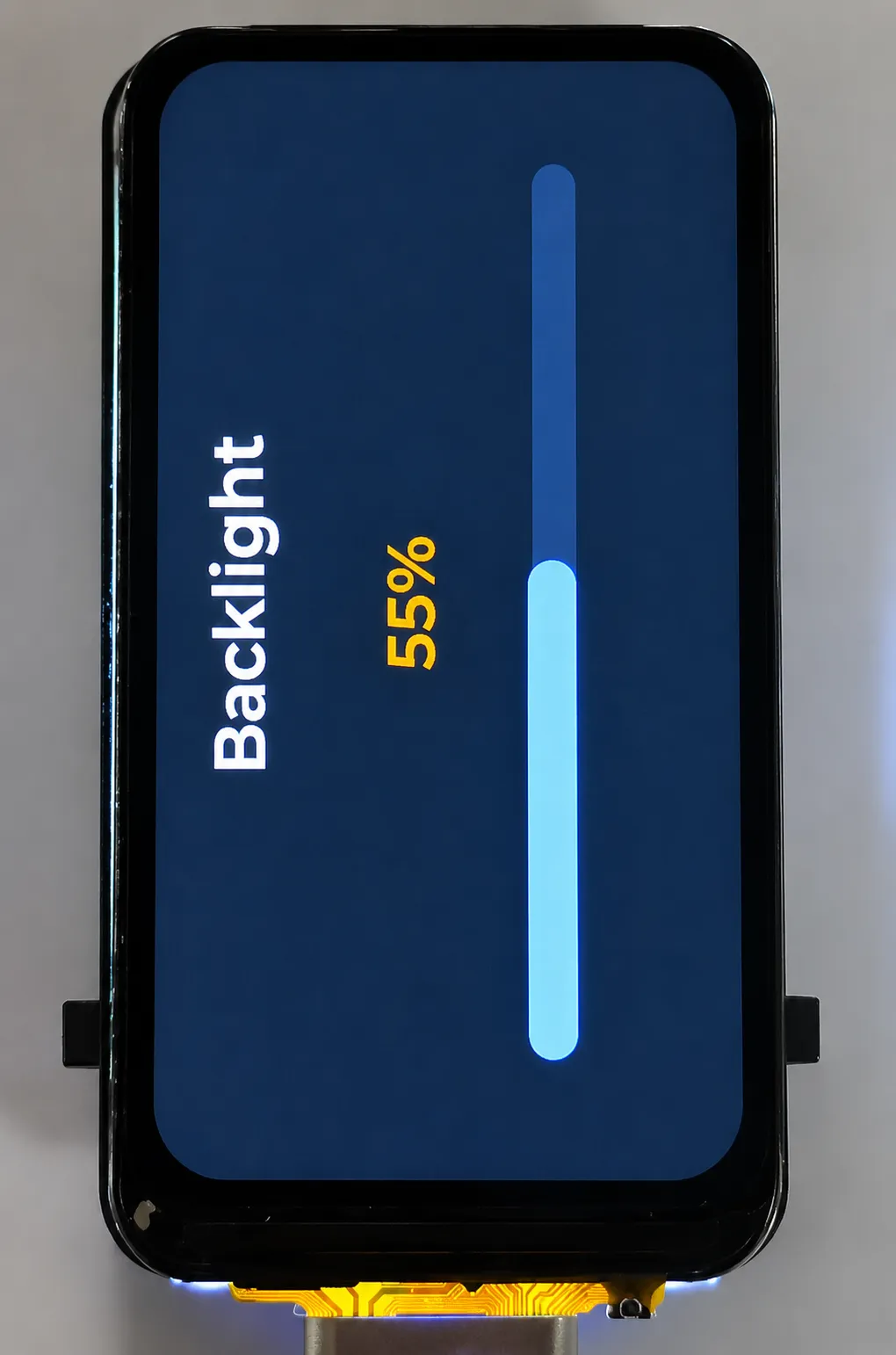

运行效果

LCD 背光亮度循环变化，屏幕上的百分比和进度条同步更新。

04_ws2812_rgb

程序说明

本示例使用 ESP32 Arduino core 的 rgbLedWrite() 控制板载 WS2812B RGB LED。
LED 会按红、绿、蓝等颜色循环显示。

硬件连接

将开发板接入电脑。
该示例仅使用板载 RGB LED，无需外接模块。

代码分析

setup()：初始化串口，并输出示例名称。
set_led()：封装 RGB LED 颜色设置。板载 LED 调用时使用 red, green, blue 的参数顺序。
loop()：按固定间隔调用 set_led()，让 RGB LED 循环显示不同颜色。

运行效果

板载 WS2812B RGB LED 按顺序切换颜色。

05_sdcard_rw

程序说明

本示例通过 SDSPI 挂载 Micro SD 卡，并执行文件写入和读回检查。
LCD 页面显示 SD 卡挂载、写入、读取和结果状态。

硬件连接

将开发板接入电脑。
将 FAT 或 FAT32 格式的 Micro SD 卡装入开发板。

代码分析

setup()：初始化 LCD、LVGL、SD 卡引脚和状态界面，然后执行 SD 卡读写检查。
init_sd_pins()：配置 SD 卡相关引脚状态。
mount_sd_card()：按 SDSPI 方式挂载 Micro SD 卡，并读取卡类型和容量。
write_file()：向 SD 卡写入测试文件。
read_file()：读回测试文件内容，并检查数据是否一致。
set_item() 和 set_summary()：更新 LCD 上的步骤状态和最终结果。
loop()：调用 lvgl_loop_once() 保持界面刷新。

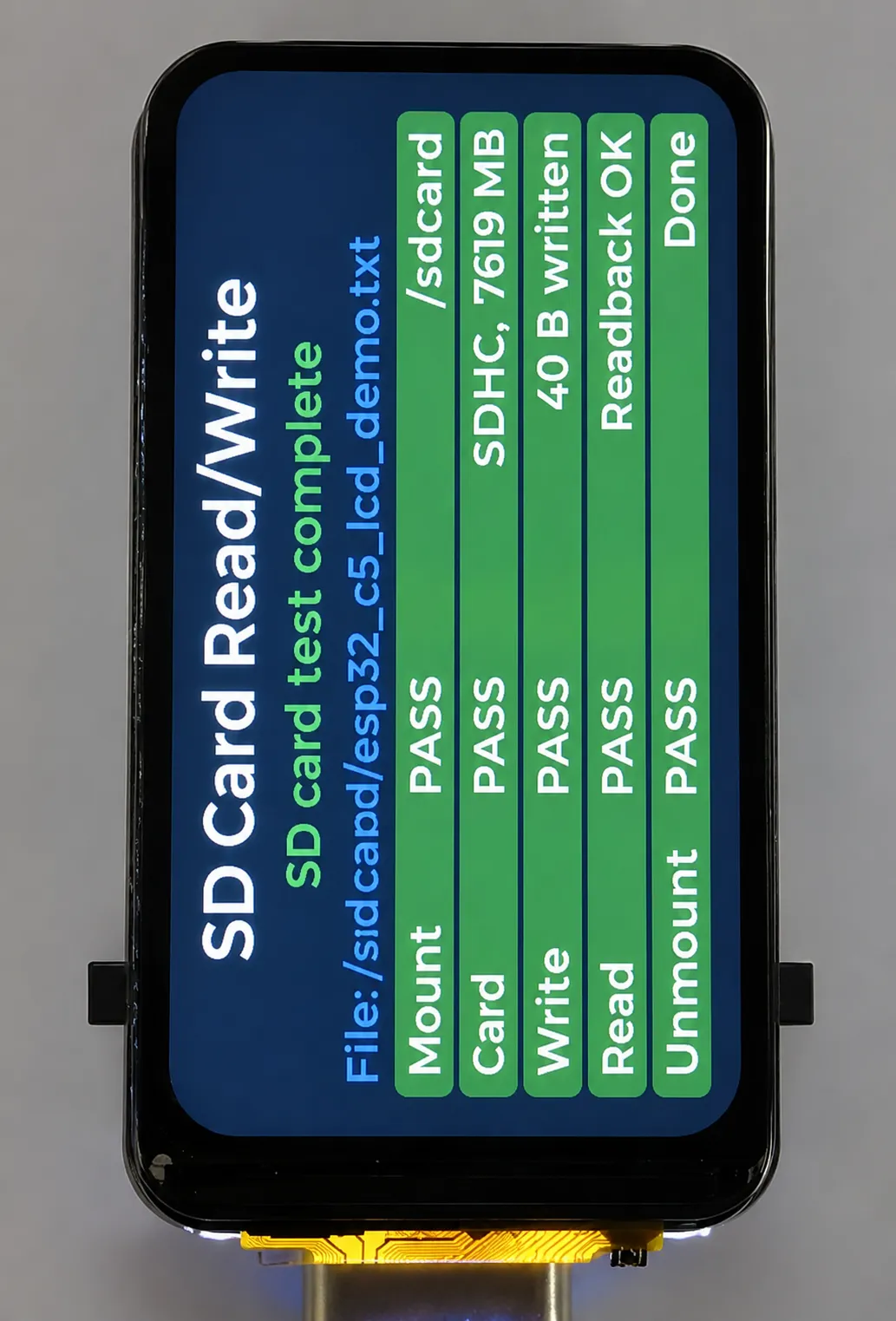

运行效果

LCD 显示 SD 卡容量、文件写入和读回结果；串口同步输出检测信息。

06_spiffs_rw

程序说明

本示例挂载内部 Flash 中的 SPIFFS 文件系统。
程序会写入 /hello.txt，再读回文件内容并通过串口输出结果。

硬件连接

将开发板接入电脑。
编译和烧录前，请选择包含 SPIFFS 的分区方案。

代码分析

setup()：初始化串口，调用 SPIFFS.begin(true) 挂载 SPIFFS，并输出总容量和已用容量。
write_read_check()：删除旧测试文件，写入新内容，读回后检查字符串是否一致。
loop()：该示例无循环任务。

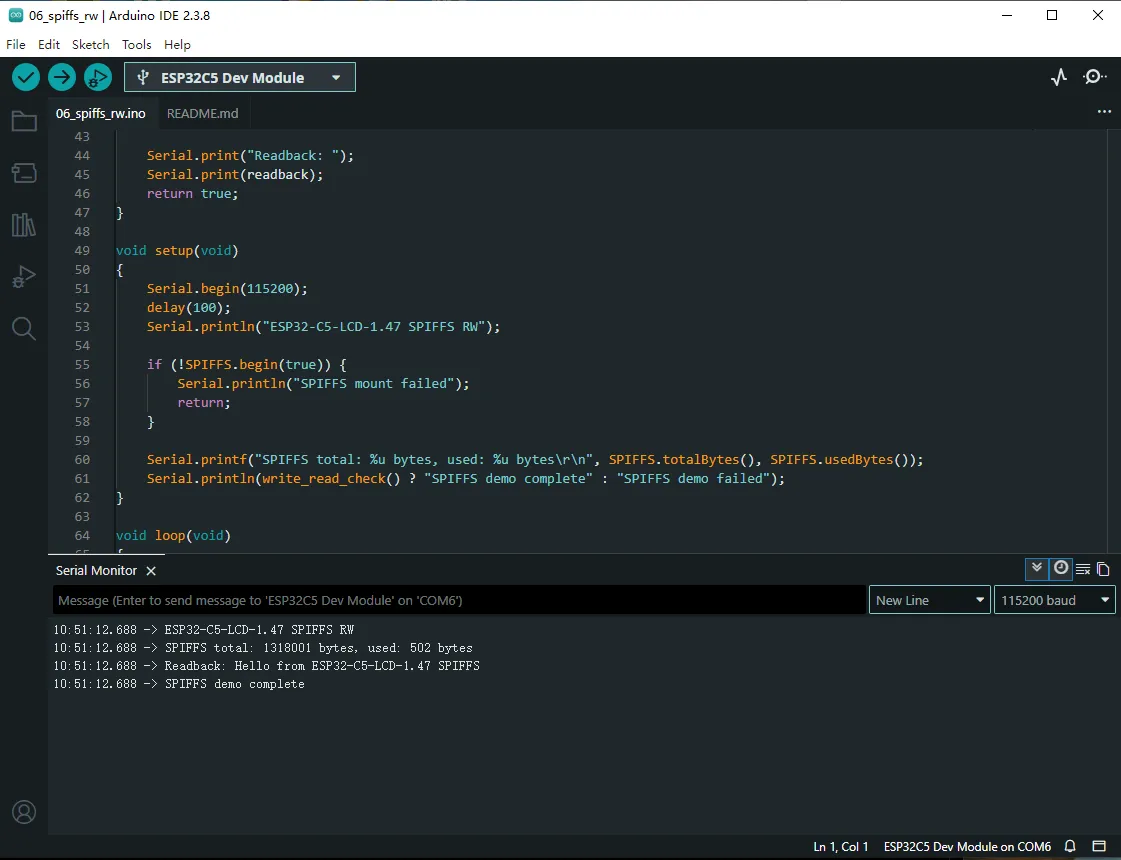

运行效果

串口输出 SPIFFS 容量信息、读回内容和示例完成状态。

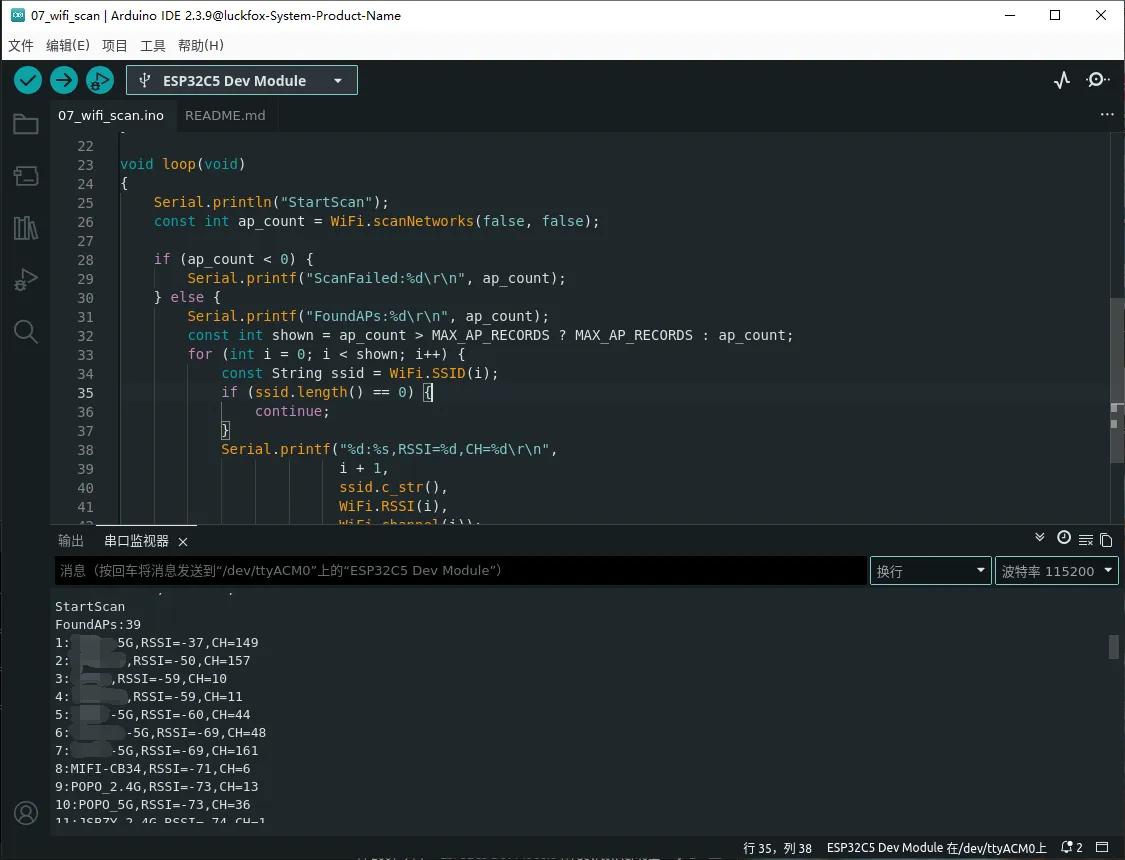

07_wifi_scan

程序说明

本示例使用 ESP32-C5 内置 Wi-Fi 扫描附近热点。
串口输出扫描到的 SSID、RSSI 和信道信息。

硬件连接

将开发板接入电脑。
确认周围存在可扫描到的 2.4 GHz 或 5 GHz Wi-Fi 热点。

代码分析

setup()：初始化串口，将 Wi-Fi 设置为 STA 模式，并断开已有连接。
loop()：调用 WiFi.scanNetworks() 扫描热点，并输出热点数量、SSID、RSSI 和信道。
WiFi.scanDelete()：释放本次扫描结果占用的资源。

运行效果

串口每隔约 5 秒输出一次 Wi-Fi 扫描结果。

08_board_showcase

程序说明

本示例综合检测 LCD、背光、WS2812B RGB LED、SPIFFS、microSD 卡和 Wi-Fi 扫描。
LCD 页面显示各功能项的 RUN、PASS、WARN 或 FAIL 状态。

硬件连接

将开发板接入电脑。
如需检测 SD 卡，请将 FAT 或 FAT32 格式的 Micro SD 卡装入开发板。
编译和烧录前，请选择包含 SPIFFS 的分区方案。

代码分析

setup()：初始化 LCD、LVGL、状态界面和综合检测流程。
create_ui()：创建板载资源状态面板。
run_showcase()：依次检查 LCD、RGB LED、SPIFFS、SD 卡和 Wi-Fi。
file_rw_check()：对 SPIFFS 或 SD 卡执行文件写入和读回检查。
mount_sd_card()：挂载 SD 卡，并读取容量信息。
set_item()：更新各功能项状态和说明文本。
loop()：调用 lvgl_loop_once() 保持界面刷新。

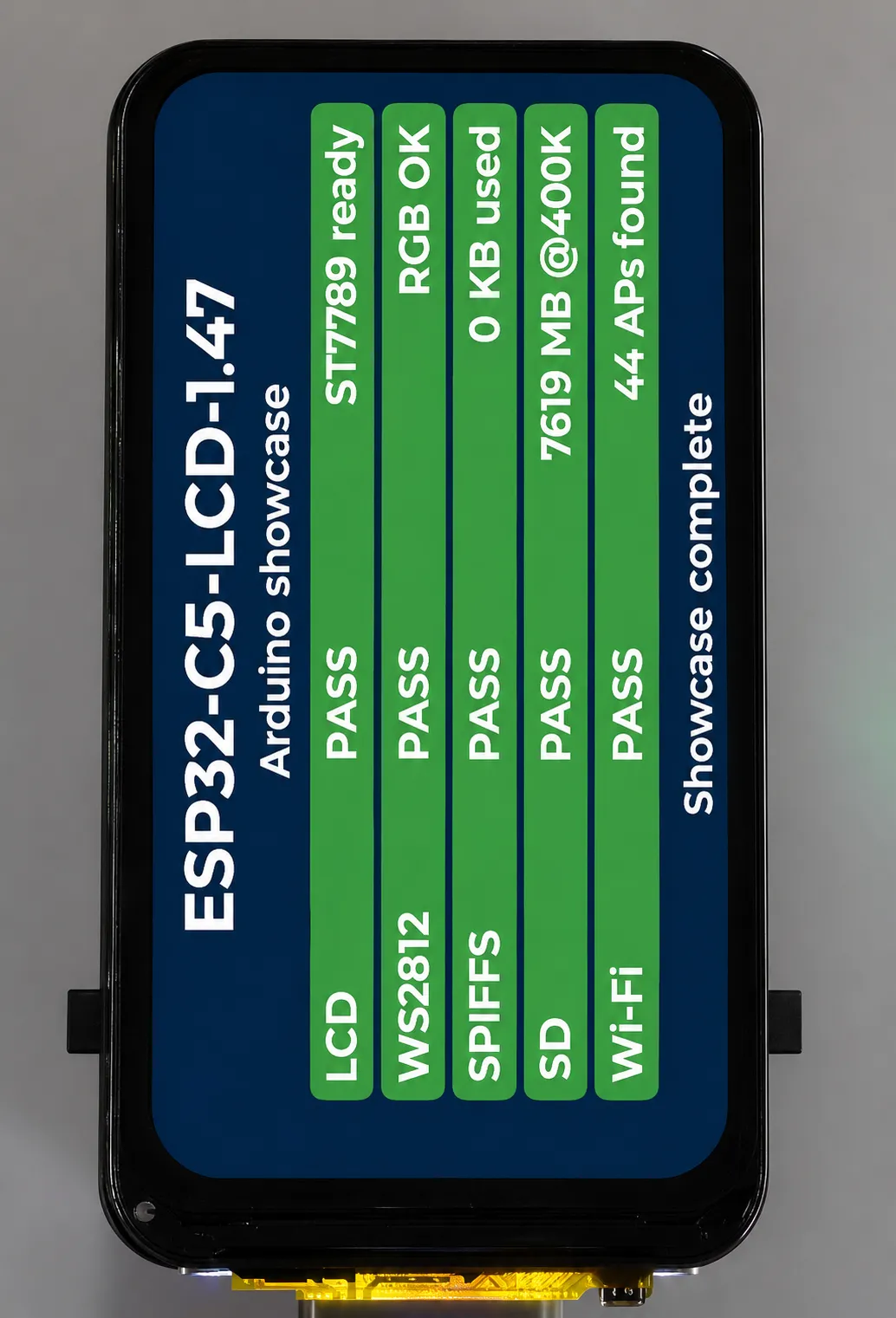

运行效果

LCD 显示各功能检测结果；检测完成后，页面底部显示最终状态。若未插入 SD 卡或未扫描到 Wi-Fi，相关项目会显示告警。

使用说明

05_sdcard_rw 运行前，请插入 FAT 或 FAT32 格式的 Micro SD 卡。
06_spiffs_rw 和 08_board_showcase 需要包含 SPIFFS 的分区方案。
LCD 和 Micro SD 共用 SPI 时钟与 MOSI 引脚，示例中已按板载连接配置。
板载 RGB LED 示例按 red, green, blue 顺序传入颜色参数。

ESP-IDF 开发

注意

使用时请将屏幕亮度控制在 50% 以内，避免长时间满亮度运行。亮度过高会使屏幕温度升高，可能导致屏幕出现黑色阴影，影响显示。

如果显示异常，请将开发板静置一段时间后，再烧录较低亮度的程序使用。

本章节包含以下部分，请按需阅读：

ESP-IDF 入门教程

初次接触 ESP32 ESP-IDF 开发，想要快速上手？我们为您准备了一套通用的入门教程。

配置 ESP-IDF 开发环境

请参考安装 ESP-IDF 开发环境。

版本说明

ESP32-C5-LCD-1.47 示例需要 ESP-IDF v5.3.0 或更新版本。

备注

以下内容以 Windows 系统为例，使用 VS Code + ESP-IDF 扩展的方式进行开发。Mac/Linux 用户请参考官方说明。

版本选择

此部分图示以安装 ESP-IDF V5.5.2 为例示范，安装时请选用与您开发板示例匹配的 ESP-IDF 版本。

安装 ESP-IDF 开发环境

前往 ESP-IDF Installation Manager 下载 ESP-IDF 安装管理器。这是乐鑫最新推出的跨平台安装工具，下文将演示如何使用其离线安装功能。
在页面中点击 Offline Installer 标签，然后在筛选栏中选择 Windows 操作系统和你需要的 ESP-IDF 版本（图示仅为参考，请以实际为准）。

确认选择无误后，点击下载按钮。浏览器将自动同时下载两个文件：一个是 ESP-IDF 离线整合包(.zst)，另一个是 ESP-IDF 安装器(.exe)。

请耐心等待两个文件下载完成。
下载完成后，双击运行 ESP-IDF 安装器(eim-gui-windows-x64.exe)。
启动后，可在右上角将界面语言切换为中文。

安装工具会自动检测同一目录下是否存在离线整合包。点击从存档安装。

接下来，选择安装路径。建议使用默认路径；若需自定义，请确保路径中不包含中文或空格。确认无误后，点击开始安装。
当看到如下界面时，表示 ESP-IDF 已安装成功。
建议同时安装驱动程序。点击完成安装，然后点击安装驱动程序。

安装 Visual Studio Code 与 ESP-IDF 扩展

下载并安装 Visual Studio Code。
安装时建议勾选通过 Code 打开操作添加到 Windows 资源管理器文件上下文菜单,以便快速打开项目文件夹。
在 VS Code 中,点击侧边活动栏中的扩展图标(或使用快捷键 Ctrl + Shift + X)打开扩展视图。
在搜索框中输入 ESP-IDF,找到 ESP-IDF 扩展并点击安装。
当 ESP-IDF 扩展版本 ≥ 2.0 时,扩展会自动检测并识别上述步骤中安装的 ESP-IDF 环境,无需手动配置。

示例程序

示例程序位于资料包的 examples/esp-idf 目录。各示例的 sdkconfig.defaults 已指定目标芯片为 esp32c5，一般无需再次执行 idf.py set-target esp32c5。

编译和烧录

进入任意 ESP-IDF 示例目录后执行：

cd esp-idf/02_lvgl_hello
idf.py build flash monitor

如果需要指定串口，请将 COMx 替换为实际串口号，例如 COM5：

idf.py -p COMx build flash monitor

示例列表

示例目录	功能
`01_lcd_panel_basic`	初始化 LCD，不使用 LVGL，绘制彩条和移动色块。
`02_lvgl_hello`	启动 BSP LVGL 显示接口，并显示基础 UI。
`03_backlight_fade`	调节 LCD 背光亮度，并在屏幕上显示亮度变化。
`04_ws2812_rgb`	控制板载 WS2812B RGB LED 循环显示不同颜色。
`05_sdcard_rw`	挂载 Micro SD 卡，并执行文件写入和读回检查。
`06_spiffs_rw`	挂载内部 Flash 的 SPIFFS 分区，并执行文件写入和读回检查。
`07_wifi_scan`	扫描附近 Wi-Fi 热点，并通过串口输出扫描结果。
`08_board_showcase`	综合演示 LCD、背光、RGB LED、SPIFFS、SD 卡和 Wi-Fi 状态。

01_lcd_panel_basic

程序说明

本示例通过 BSP 初始化 ST7789 LCD，不启动 LVGL。
LCD 先显示多色条纹背景，再显示一个上下移动的色块，用于检查屏幕显示和局部刷新。

硬件连接

将开发板接入电脑。
该示例仅使用板载 LCD 和背光，无需外接模块。

代码分析

app_main()：创建 LCD 面板、初始化背光、注册传输完成回调，并启动显示流程。
bsp_display_new()：创建 LCD panel 和 panel IO 对象。
bsp_display_brightness_init() 和 bsp_display_brightness_set()：初始化并设置 LCD 背光。
draw_color_bars()：按块绘制多色条纹背景。
esp_lcd_panel_draw_bitmap()：向 LCD 指定区域写入图像数据。
draw_moving_bar_region()：刷新移动色块及其覆盖过的背景区域。

运行效果

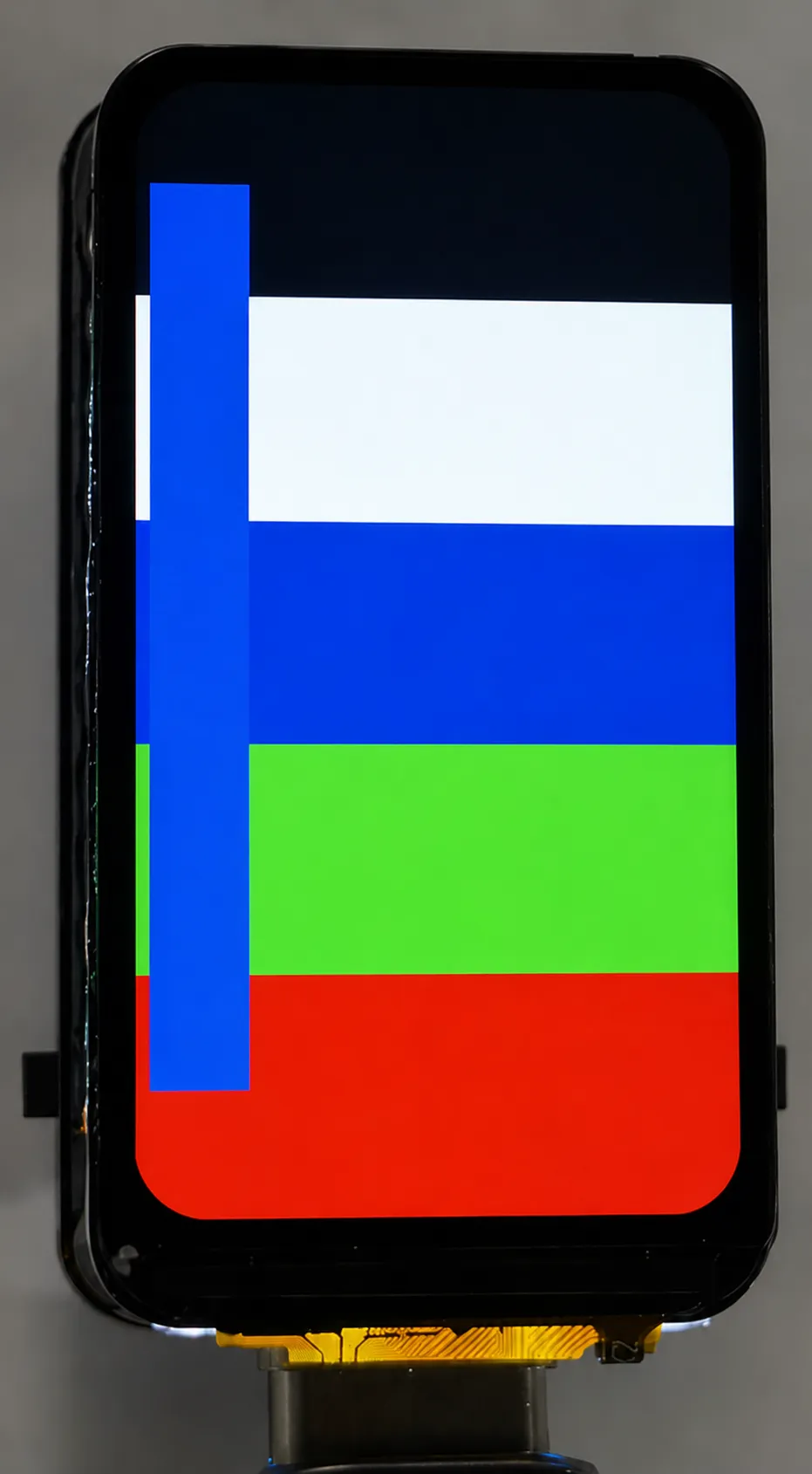

LCD 显示多色条纹背景，屏幕上有一个色块持续上下移动。

02_lvgl_hello

程序说明

本示例启动 BSP LVGL 显示接口，并在 LCD 上绘制基础界面。
页面显示开发板名称、LCD 分辨率、SPI 引脚信息和状态条。

硬件连接

将开发板接入电脑。
该示例仅使用板载 LCD 和背光，无需外接模块。

代码分析

app_main()：启动 BSP 显示服务，设置屏幕方向和背光，并创建 LVGL 页面。
bsp_display_start()：启动 LCD panel 和 LVGL port。
bsp_display_rotate()：设置屏幕旋转方向。
bsp_display_backlight_on()：打开 LCD 背光。
bsp_display_lock() 和 bsp_display_unlock()：保护 LVGL 界面创建过程。
create_ui()：创建标题、说明文本、设备信息和状态条。

运行效果

LCD 显示 LVGL 示例界面，可看到开发板名称、LCD 参数和 SPI 引脚信息。

03_backlight_fade

程序说明

本示例通过 bsp_display_brightness_set() 调节 LCD 背光亮度。
LVGL 页面同步显示当前亮度百分比和进度条。

硬件连接

将开发板接入电脑。
该示例仅使用板载 LCD 和背光，无需外接模块。

代码分析

app_main()：启动 BSP 显示服务，创建亮度页面，并进入亮度循环。
create_ui()：创建亮度标题、百分比标签和进度条。
bsp_display_brightness_set()：按当前百分比设置 LCD 背光。
update_ui()：更新 LVGL 标签和进度条数值。
bsp_display_lock() 和 bsp_display_unlock()：保护 LVGL 控件更新过程。

运行效果

LCD 背光亮度循环变化，屏幕上的百分比和进度条同步更新。

04_ws2812_rgb

程序说明

本示例初始化板载 WS2812B RGB LED，并循环显示不同颜色。
该示例主要用于验证板载 RGB LED 控制功能。

硬件连接

将开发板接入电脑。
该示例仅使用板载 RGB LED，无需外接模块。

代码分析

app_main()：初始化 RGB LED，并进入颜色循环。
bsp_ws2812b_init()：初始化板载 WS2812B LED。
bsp_setledcolor()：设置指定 LED 的红、绿、蓝亮度。
vTaskDelay()：控制颜色切换间隔。

运行效果

板载 WS2812B RGB LED 按顺序切换颜色。

05_sdcard_rw

程序说明

本示例通过 SDSPI 挂载 Micro SD 卡，并执行文件写入和读回检查。
LCD 页面显示 SD 卡挂载、写入、读取和结果状态。

硬件连接

将开发板接入电脑。
将 FAT 或 FAT32 格式的 Micro SD 卡装入开发板。

代码分析

app_main()：启动 LCD 和 LVGL 页面，挂载 SD 卡，并执行读写检查。
bsp_sdcard_mount()：挂载 Micro SD 卡。
sd_write_file()：向 SD 卡写入测试文件。
sd_read_file()：读回测试文件内容，并检查数据是否一致。
set_item() 和 set_summary()：更新 LCD 上的步骤状态和最终结果。
bsp_sdcard_unmount()：测试完成后卸载 SD 卡。

运行效果

LCD 显示 SD 卡容量、文件写入和读回结果；串口同步输出检测信息。

06_spiffs_rw

程序说明

本示例挂载名为 storage 的 SPIFFS 分区。
程序会写入测试文件，再读回文件内容并通过串口输出结果。

硬件连接

将开发板接入电脑。
该示例使用工程内的自定义分区表，无需外接模块。

代码分析

app_main()：挂载 SPIFFS，写入测试文件，读回文件内容，并输出检查结果。
bsp_spiffs_mount()：挂载 storage SPIFFS 分区。
fopen()、fwrite() 和 fread()：执行文件写入和读回。
bsp_spiffs_unmount()：测试完成后卸载 SPIFFS。

运行效果

串口输出 SPIFFS 挂载、文件读写和示例完成状态。

07_wifi_scan

程序说明

本示例使用 ESP32-C5 内置 Wi-Fi 扫描附近热点。
串口输出可打印 SSID、RSSI、信道和认证方式等信息。

硬件连接

将开发板接入电脑。
确认周围存在可扫描到的 2.4 GHz 或 5 GHz Wi-Fi 热点。

代码分析

app_main()：初始化 NVS 和 Wi-Fi STA 模式，并创建扫描任务。
init_nvs()：初始化 NVS，供 Wi-Fi 组件使用。
init_wifi_sta()：初始化 Wi-Fi，并设置为 STA 模式。
wifi_scan_task()：周期执行 Wi-Fi 扫描并输出结果。
ssid_to_printable_ascii()：过滤不可打印字符，便于串口显示 SSID。

运行效果

串口周期输出 Wi-Fi 扫描结果，包括热点数量、SSID、RSSI 和信道信息。

08_board_showcase

程序说明

本示例综合检测 LCD、背光、WS2812B RGB LED、SPIFFS、microSD 卡和 Wi-Fi 扫描。
LCD 页面显示各功能项的 RUN、PASS、WARN 或 FAIL 状态。
RGB LED 会根据最终检测结果显示不同颜色。

硬件连接

将开发板接入电脑。
如需检测 SD 卡，请将 FAT 或 FAT32 格式的 Micro SD 卡装入开发板。

代码分析

app_main()：启动 BSP 显示服务，设置屏幕方向和背光，并创建综合检测任务。
create_ui()：创建板载资源状态面板。
showcase_task()：依次检查 LCD、RGB LED、SPIFFS、SD 卡和 Wi-Fi。
write_read_file()：对 SPIFFS 或 SD 卡执行文件写入和读回检查。
wifi_scan_once()：执行一次 Wi-Fi 扫描，并生成状态文本。
set_item()：更新各功能项状态和说明文本。
bsp_setledcolor()：根据最终状态设置 RGB LED 颜色。

运行效果

LCD 显示各功能检测结果；检测完成后，页面底部显示最终状态，RGB LED 同步显示最终状态颜色。

综合示例状态说明

08_board_showcase 会在 LCD 上显示各功能检查结果，并通过 RGB LED 显示最终状态。

LED 状态	含义
绿色	所有项目均为 `PASS`。
黄色	存在 `WARN`，例如未插入 SD 卡或未扫描到 Wi-Fi。
红色	存在 `FAIL`，表示某个功能检查失败。

说明：
