产品特性​

• 采用 ESP32-C5-WROOM-1-N32R8 模组，板载 MCU 为 ESP32-C5
• 搭载 RISC-V 32 位处理器，主频 240 MHz
• 集成 384 KB SRAM、320 KB ROM、8 MB PSRAM 和 32 MB Flash
• 支持 2.4 GHz / 5 GHz 双频 Wi-Fi、Bluetooth 5 (LE) 和 IEEE 802.15.4，可用于 Zigbee 3.0 和 Thread 相关开发
• 采用 USB Type-C 接口，用于供电、下载和串口调试
• 板载 2.73 英寸 LCD，显示驱动芯片为 ILI9488，分辨率为 320 x 320，RGB666 色彩格式
• 板载 QMI8658 六轴传感器、PCF85063 RTC、SHTC3 温湿度传感器和 Micro SD 卡座
• 板载 CH32V003 IO 扩展芯片，用于 LCD 复位、LCD 背光 PWM、电池电压读取和扩展 IO 测试
• 板载电池充电管理电路，预留 3.7 V 锂电池接口
• 提供 UART、I2C、USB 和扩展 IO 等接口
• 支持 ESP-IDF 和 Arduino 开发环境

板载资源​

接口介绍​

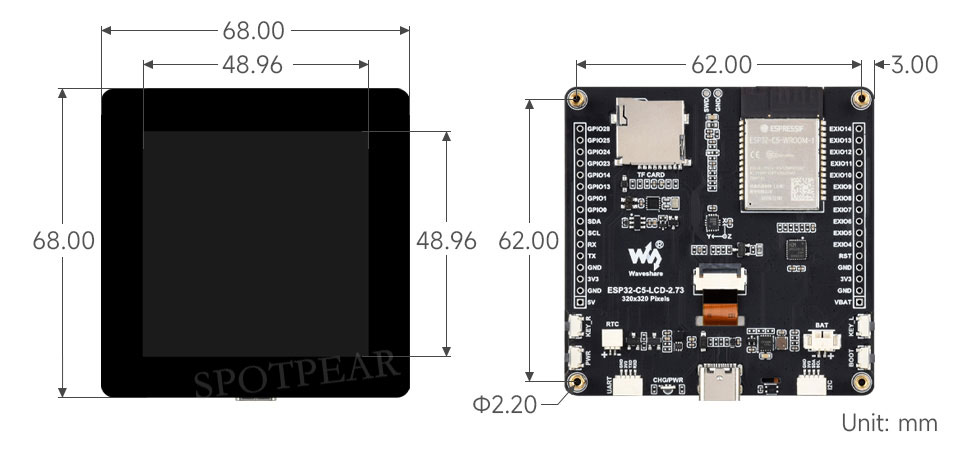

产品尺寸​

开发方式​

ESP32-C5-LCD-2.73 支持 Arduino IDE 和 ESP-IDF 两种开发框架，可根据工程需求选择开发工具。

• Arduino IDE 是开源电子原型开发平台，适合验证 LCD、Micro SD、I2C 传感器、RTC、温湿度传感器和 EXIO 等基础示例。

• ESP-IDF 全称 Espressif IoT Development Framework，是乐鑫科技为 ESP 系列芯片推出的开发框架，包含编译器、调试器、烧录工具等，支持命令行或配合 Visual Studio Code 插件进行开发。

本章节包含以下内容，请按需阅读：

• Arduino 入门教程
• 配置开发环境
• 示例程序
• 产品 FAQ

Arduino 入门教程​

初次接触 Arduino ESP32 开发，想要快速上手？我们为您准备了一套通用的 入门教程。

• 第0节 认识 ESP32
• 第1节 安装和配置 Arduino IDE
• 第2节 Arduino 基础知识
• 第3节 数字输出/输入
• 第4节 模拟输入
• 第5节 脉冲宽度调制 (PWM)
• 第6节 串行通信 (UART)
• 第7节 I2C 通信
• 第8节 SPI 通信
• 第9节 Wi-Fi 基础用法
• 第10节 网页服务器
• 第11节 蓝牙 (Bluetooth)
• 第12节 LVGL 图形界面开发
• 第13节 综合项目

请注意：该教程使用 ESP32-S3-Zero 作为教学示例，所有硬件代码均基于其引脚布局。在动手实践前，建议您对照手中的开发板引脚图，确认引脚配置无误。

配置开发环境​

1. 安装和配置 Arduino IDE​

请参考 安装和配置 Arduino IDE 教程 下载并安装 Arduino IDE。

2. 安装 ESP32 开发板支持包​

请在 Arduino IDE 的开发板管理器中安装 esp32 by Espressif Systems 开发板支持包。

ESP32-C5-LCD-2.73 所需开发板安装说明：

安装完成后，在 Arduino IDE 中选择 ESP32-C5 对应开发板，并选择当前连接的 USB 串口。

3. 安装库和示例依赖​

本产品 Arduino 示例主要使用 Arduino ESP32 Core 自带能力、示例目录内提供的源码，以及资料包中的库文件。

离线/手动安装方式：

1. 下载并解压产品示例程序包。

2. 找到示例包中的 LVGL 库目录：

   code/arduino/libraries/lvgl


3. 将 lvgl 文件夹完整复制到 Arduino 的库目录。

   Windows 默认库目录通常是：

   C:\Users\<用户名>\Documents\Arduino\libraries


   也可以在 Arduino IDE 中通过 File > Preferences 查看 Sketchbook location，其下的 libraries 文件夹就是库目录。

4. 安装完成后重启 Arduino IDE，再打开示例进行编译。

安装检查方法：

• Documents\Arduino\libraries 下可以看到 lvgl 目录。
• Documents\Arduino\libraries\lvgl\library.properties 中可以看到 version=8.4.0。
• 01_lvgl_demo 和 07_example 目录中的 lv_conf.h 需要保留在当前示例目录内，不要移动到 Arduino 全局库目录，也不要删除。
• 不要同时保留多个不同版本的 lvgl，避免头文件冲突。
• 如果编译 04_I2C_pcf85063 或 07_example 提示找不到 SensorPCF85063.hpp，请确认已经安装 SensorLib。

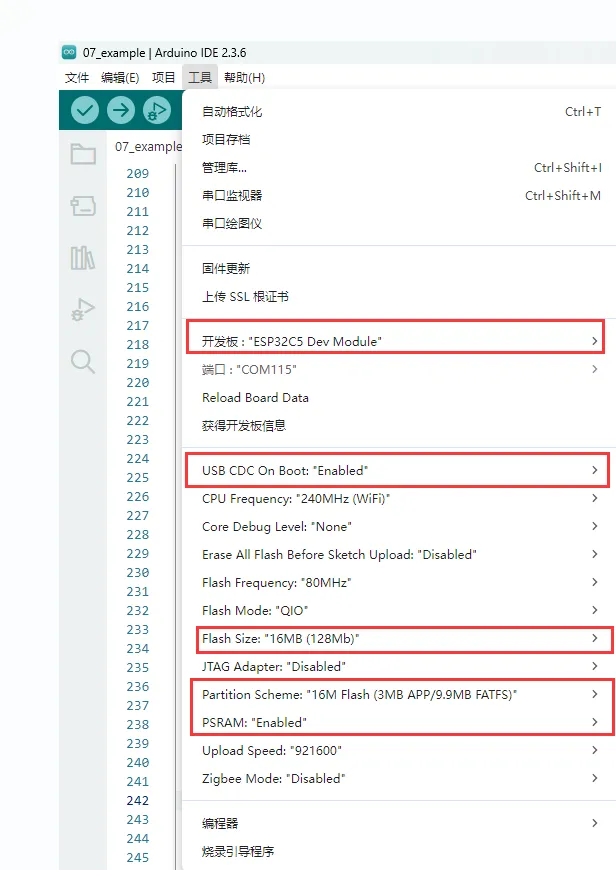

4. Arduino 工程参数设置​

1. 打开 Arduino IDE。
2. 安装 esp32 by Espressif Systems v3.3.10 开发板支持包。
3. 在 Tools > Board 中选择 ESP32C5 Dev Module。
4. 选择当前连接的 USB 串口。
5. 打开 code/arduino/examples 下的对应示例 .ino 文件进行编译和烧录。

使用 arduino-cli 时，可参考以下命令：

arduino-cli core install esp32:esp32@3.3.10
arduino-cli compile --fqbn esp32:esp32:esp32c5 code/arduino/examples/01_lvgl_demo

示例程序​

Arduino 示例程序位于示例程序包的 code/arduino/examples 目录。各示例已经按照 ESP32-C5-LCD-2.73 的板载硬件连接进行适配。

1. 板载资源​

2. 示例列表​

3. 目录结构​

当前 Arduino 示例目录包含以下工程：

code/arduino
|-- examples
|   |-- 01_lvgl_demo
|   |-- 02_SD_Card
|   |-- 03_I2C_qmi8658
|   |-- 04_I2C_pcf85063
|   |-- 05_shtc3
|   |-- 06_exio
|   `-- 07_example
`-- libraries
    `-- lvgl

每个子目录都是一个独立 Arduino 示例。打开示例时，应打开对应目录下的 .ino 文件，例如：

code/arduino/examples/01_lvgl_demo/01_lvgl_demo.ino

libraries/lvgl 是 01_lvgl_demo 和 07_example 使用的 LVGL v8.4.0 库文件。编译这两个示例前，需要将 lvgl 复制到 Arduino 库目录。

4. 第一次运行推荐顺序​

建议按以下顺序运行：

06_exio
  -> 05_shtc3
  -> 03_I2C_qmi8658
  -> 04_I2C_pcf85063
  -> 02_SD_Card
  -> 01_lvgl_demo
  -> 07_example

• 先用 06_exio 验证 CH32V003 IO 扩展和 I2C 总线。LCD 复位和背光控制都与 CH32V003 有关，建议先确认该示例正常。
• 再用 05_shtc3、03_I2C_qmi8658 和 04_I2C_pcf85063 验证 I2C 外设。
• 然后用 02_SD_Card 验证 Micro SD 卡和 SDSPI。
• 最后运行 01_lvgl_demo 和 07_example，验证 LCD、背光、LVGL 和综合页面。

5. 使用说明​

• Arduino 示例目录为 code/arduino/examples，请不要与 ESP-IDF 示例目录混用。
• 本产品共用一组 I2C：SDA GPIO27、SCL GPIO26，CH32V003、QMI8658、PCF85063 和 SHTC3 都在该 I2C 总线上。
• 02_SD_Card 和 07_example 运行前需要插入 FAT 或 FAT32 格式的 Micro SD 卡。
• 04_I2C_pcf85063 默认每次上电都会写入固定测试时间，若需要 RTC 持续计时，请注释 i2c_rtc_setTime()。
• 01_lvgl_demo 和 07_example 已经适配 ILI9488 显示，不需要额外引入 GFX 显示库。
• 如果从其他工程复制代码，请重点确认 LCD SPI 引脚、SD 卡片选引脚和 CH32V003 IO 扩展配置。
• 编译、屏幕点亮、I2C 地址等排查内容请参考 产品 FAQ。

6. 示例说明​

01_lvgl_demo​

【功能说明】

该示例用于验证 LCD 显示、背光和 LVGL 基础运行。程序通过 SPI 初始化 ILI9488 LCD，使用 CH32V003 控制 LCD 复位和背光，然后启动 LVGL 压力测试界面。

【代码入口】

01_lvgl_demo/01_lvgl_demo.ino
01_lvgl_demo/esp_lcd_ili9488.c
01_lvgl_demo/esp_lcd_ili9488.h
01_lvgl_demo/lv_conf.h

建议优先查看：

【正常运行现象】

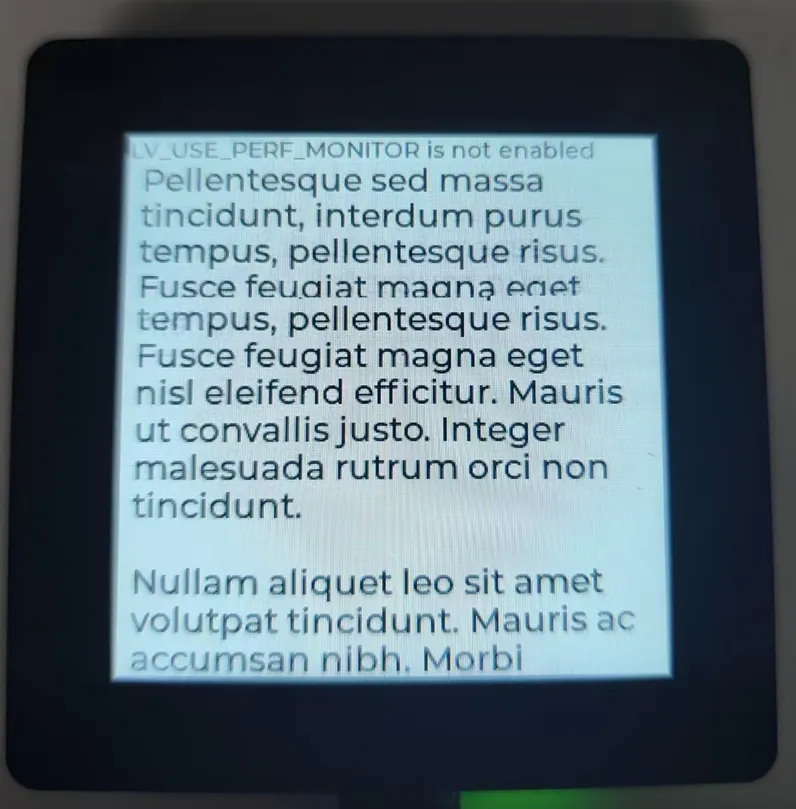

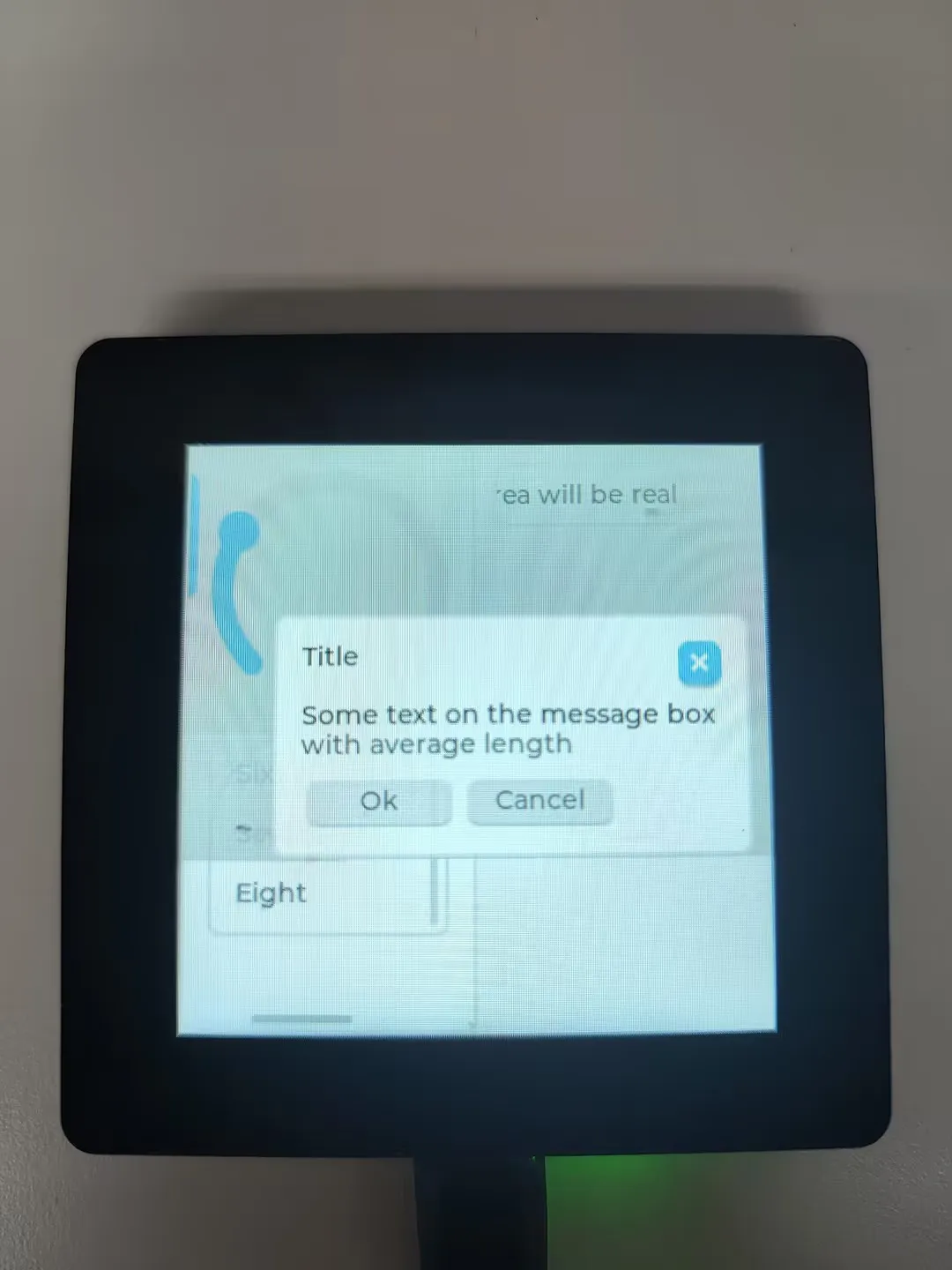

• LCD 显示 LVGL 压力测试界面。
• 串口输出 ESP32-C5-LCD-2.73 Arduino LVGL demo 和 LVGL stress demo started。

【常见排查】

02_SD_Card​

【功能说明】

该示例用于验证 Micro SD 卡接口。程序通过 SDSPI 挂载 SD 卡，挂载路径为 /sd_card，随后写入 sd_rw_test.txt 并读回校验。

【代码入口】

02_SD_Card/02_SD_Card.ino
02_SD_Card/sd_card_bsp.cpp
02_SD_Card/sd_card_bsp.h

建议优先查看：

【正常运行现象】

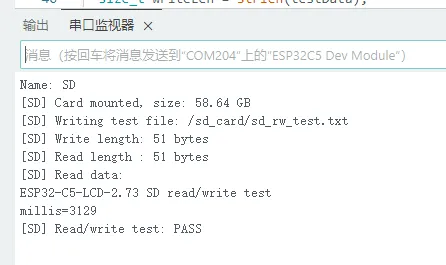

• 插入 FAT 或 FAT32 格式的 Micro SD 卡后，串口会打印 SD 卡类型、容量、写入长度、读回长度和 PASS 结果。

【常见排查】

03_I2C_qmi8658​

【功能说明】

该示例用于读取板载 QMI8658 六轴传感器。程序初始化 I2C 后创建 qmi8658c_example 任务，周期读取加速度和陀螺仪数据，并通过串口输出。

【代码入口】

03_I2C_qmi8658/03_I2C_qmi8658.ino
03_I2C_qmi8658/i2c_bsp.cpp
03_I2C_qmi8658/qmi8658c.cpp
03_I2C_qmi8658/qmi8658c.h

建议优先查看：

【正常运行现象】

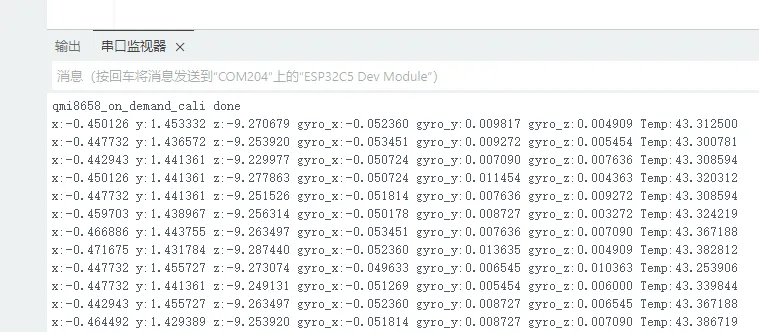

• 串口会先输出 QMI8658 初始化信息，随后周期输出传感器数据。
• 轻微倾斜或转动开发板时，加速度和陀螺仪数据会随姿态变化。

【常见排查】

04_I2C_pcf85063​

【功能说明】

该示例用于验证板载 PCF85063 RTC。程序会初始化 RTC，并在 setup() 中调用：

i2c_rtc_setTime(2025, 9, 9, 14, 51, 30);

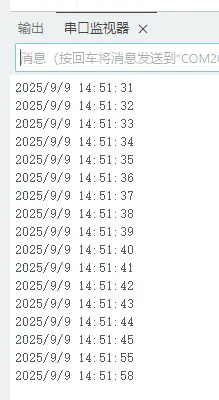

随后创建 i2c_rtc_loop_task 任务，每秒读取并打印一次 RTC 时间。

【代码入口】

04_I2C_pcf85063/04_I2C_pcf85063.ino
04_I2C_pcf85063/rtc_bsp.cpp
04_I2C_pcf85063/rtc_bsp.h

建议优先查看：

【正常运行现象】

• 串口每秒输出一次 RTC 时间。

由于示例在 setup() 中每次上电都会重新写入固定测试时间，如需验证 RTC 持续计时，请注释或删除 i2c_rtc_setTime()。

【常见排查】

05_shtc3​

【功能说明】

该示例用于读取板载 SHTC3 温湿度传感器。程序使用 Wire 发送 SHTC3 命令，启动后唤醒传感器、读取 ID、执行软复位，并在 loop() 中每秒读取一次温度和湿度。

示例读取数据时会校验 SHTC3 CRC，避免无效数据被当成正常温湿度输出。

【代码入口】

05_shtc3/05_shtc3.ino

建议优先查看：

【正常运行现象】

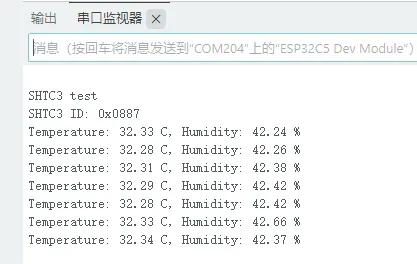

• 串口先输出 SHTC3 ID，随后周期输出温湿度。

【常见排查】

06_exio​

【功能说明】

该示例用于验证板载 CH32V003 IO 扩展芯片通信是否正常。CH32V003 通过 I2C 与 ESP32-C5 通信，地址为 0x24，示例会将 IO4~IO14 配置为输出，并每秒翻转一次电平。

CH32V003 出厂时已经烧录好固件，无需单独烧录 CH32 固件。

【代码入口】

06_exio/06_exio.ino
06_exio/io_extension.cpp
06_exio/io_extension.h

建议优先查看：

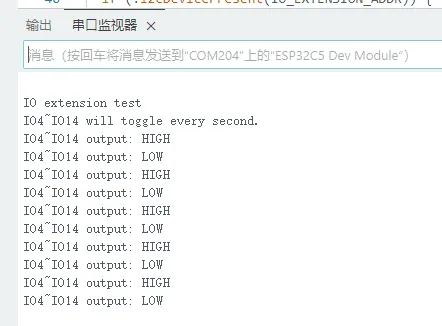

【正常运行现象】

• 串口输出 IO4~IO14 will toggle every second.。
• 随后每秒输出一次 IO4~IO14 的当前电平。

【常见排查】

07_example​

【功能说明】

该示例用于综合验证 LCD、背光、RTC、SHTC3、QMI8658 和 Micro SD 卡。程序启动后初始化 I2C、CH32V003、ILI9488、LVGL 和板载外设，LCD 页面显示系统状态、RTC、温湿度、IMU 和 SD 卡信息。

按下 BOOT 按键可切换页面。

【代码入口】

07_example/07_example.ino
07_example/esp_lcd_ili9488.c
07_example/esp_lcd_ili9488.h
07_example/i2c_bsp.cpp
07_example/qmi8658c.cpp
07_example/rtc_bsp.cpp
07_example/sd_card_bsp.cpp
07_example/lv_conf.h

建议优先查看：

【正常运行现象】

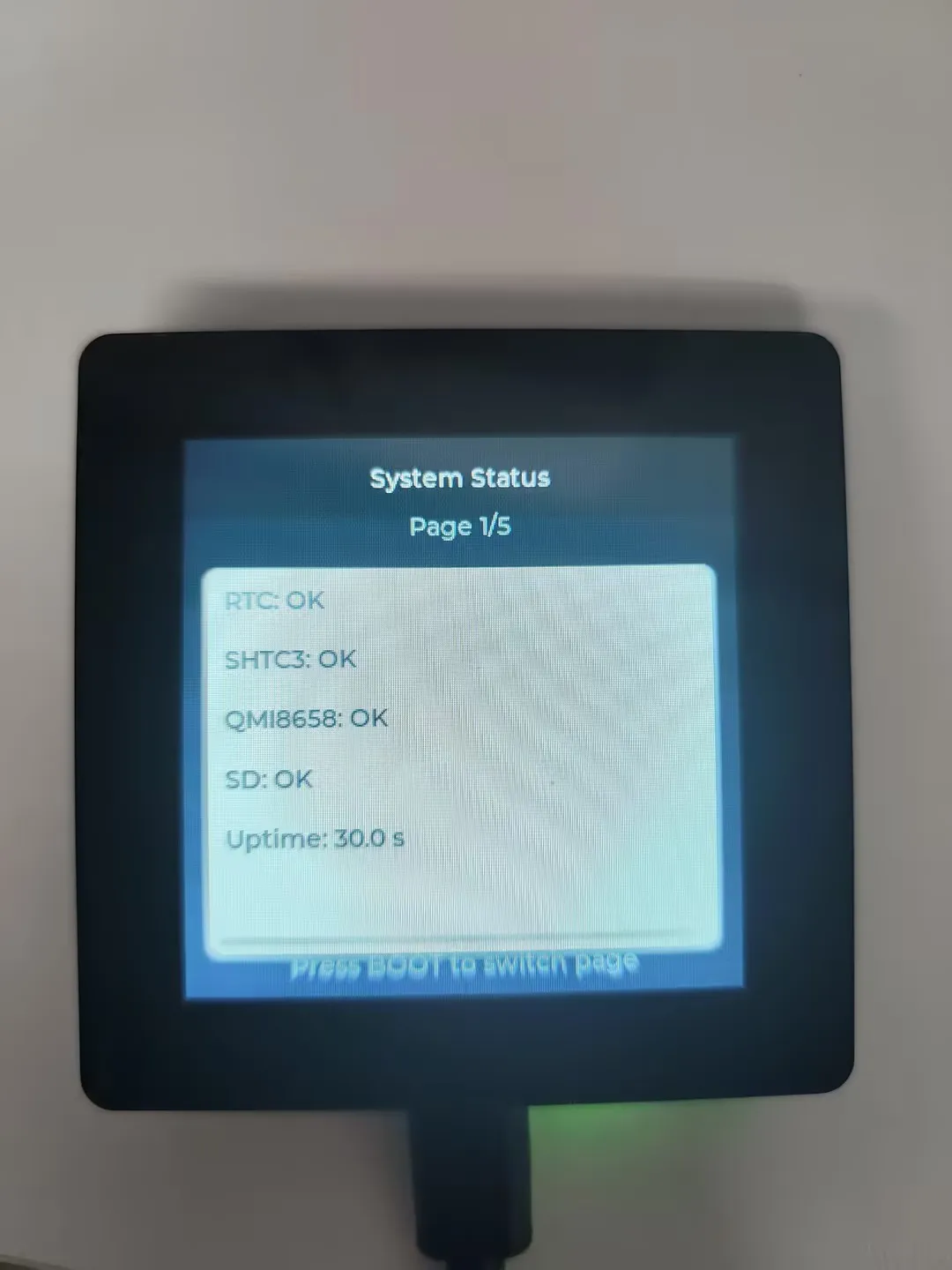

• LCD 显示 System Status 页面。
• 按下 BOOT 按键后，页面在系统状态、RTC、SHTC3、QMI8658 IMU 和 SD Card 之间切换。
• 串口周期输出 RTC、温湿度、加速度、陀螺仪和 SD 卡容量信息。

【常见排查】

本节介绍 ESP32-C5-LCD-2.73 出厂固件的使用方式。实际出厂固件对应 ESP-IDF 示例程序 01_factory，包含主界面、Settings、Sensor、Photo 和 Weather 页面。

器件准备​

• ESP32-C5-LCD-2.73 开发板 x1
• USB 数据线 x1
• Micro SD 卡 x1（仅 Photo 页面需要）
• 可联网的 Wi-Fi 热点（仅 Weather 页面需要）

固件说明​

• 出厂固件位于 示例程序包 的 Firmware 目录中。
• 出厂固件源码位于 示例程序包 的 code/idf/01_factory 目录中。
• 示例启动后会初始化 NVS、Micro SD、CH32V003 IO 扩展、PCF85063 RTC、LCD、LVGL 和应用菜单。
• 状态栏会显示时间和 Wi-Fi 状态，时间由 RTC 同步。

USB 下载注意事项​

主界面与页面​

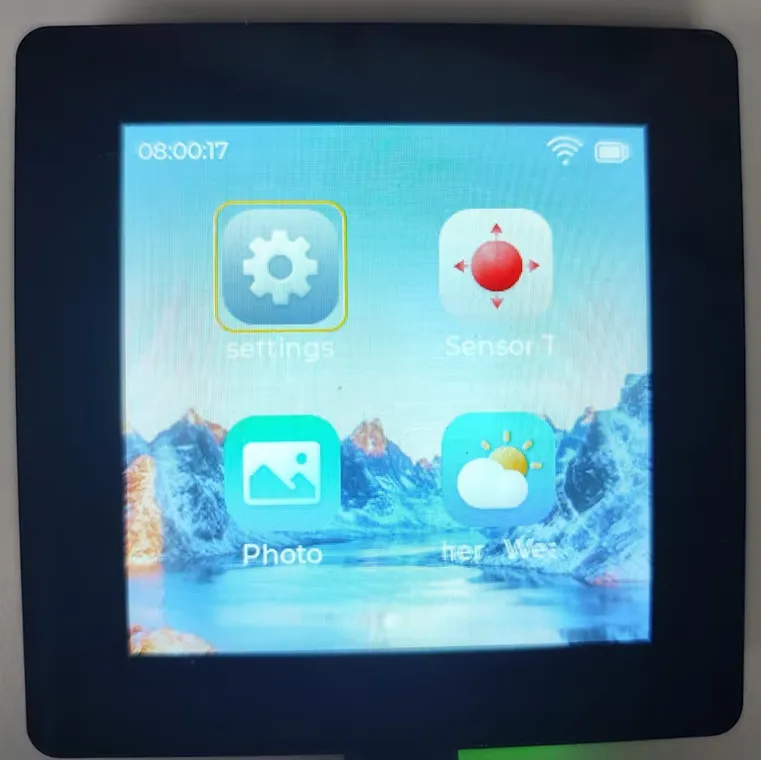

启动后，LCD 显示出厂固件主界面。通过板载按键选择并进入各个页面。

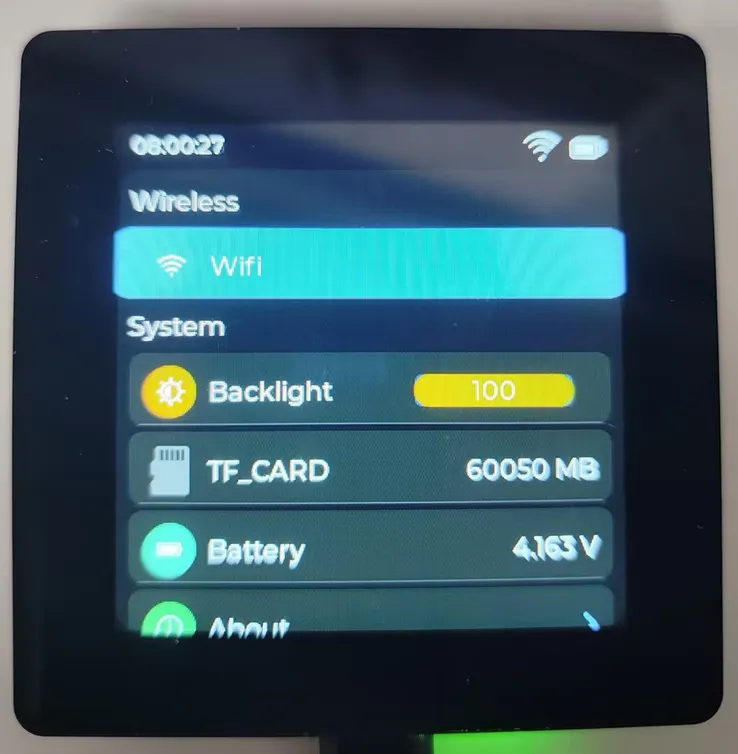

Settings 页面​

Settings 页面用于查看和配置板载功能：

• 配置 Wi-Fi。
• 调节 LCD 背光。
• 查看 TF 卡容量。
• 查看电池信息。
• 查看 About 信息。

Weather 页面需要先在 Settings 页面配置 Wi-Fi。

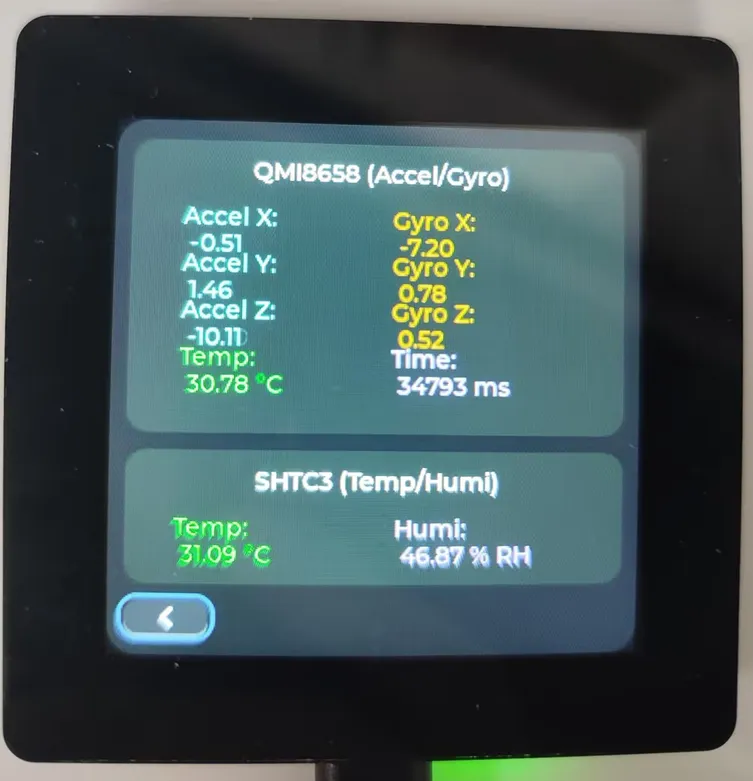

Sensor 页面​

Sensor 页面显示板载传感器数据：

• QMI8658 加速度数据。
• QMI8658 陀螺仪数据。
• SHTC3 温湿度数据。

轻微转动开发板时，加速度和陀螺仪数据会随姿态变化。

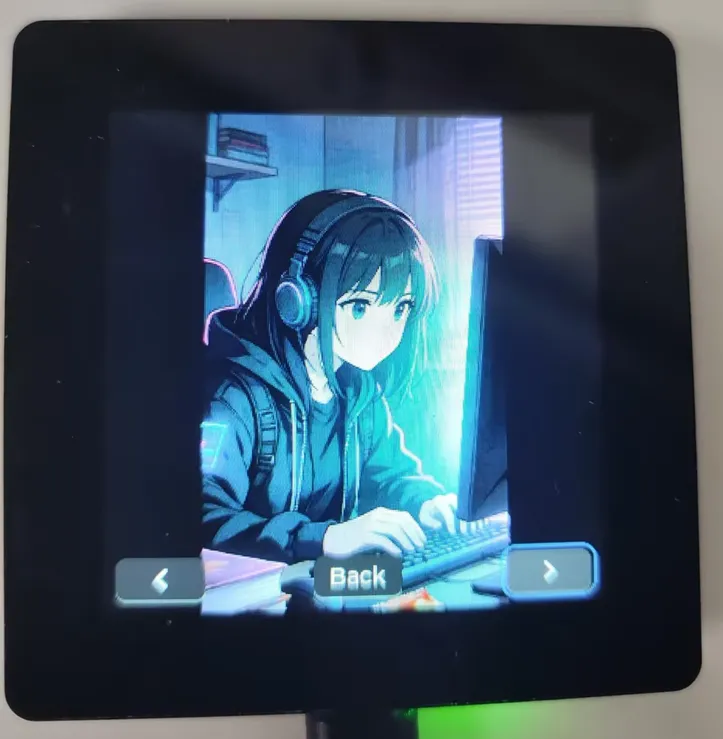

Photo 页面​

Photo 页面读取 Micro SD 卡中的图片文件：

• 支持 /sdcard/photo 目录下的 .jpg 和 .jpeg 图片。
• 页面提供上一张、下一张和返回控制。
• 使用前请将 FAT 或 FAT32 格式的 Micro SD 卡插入开发板，并在卡中创建 photo 目录。

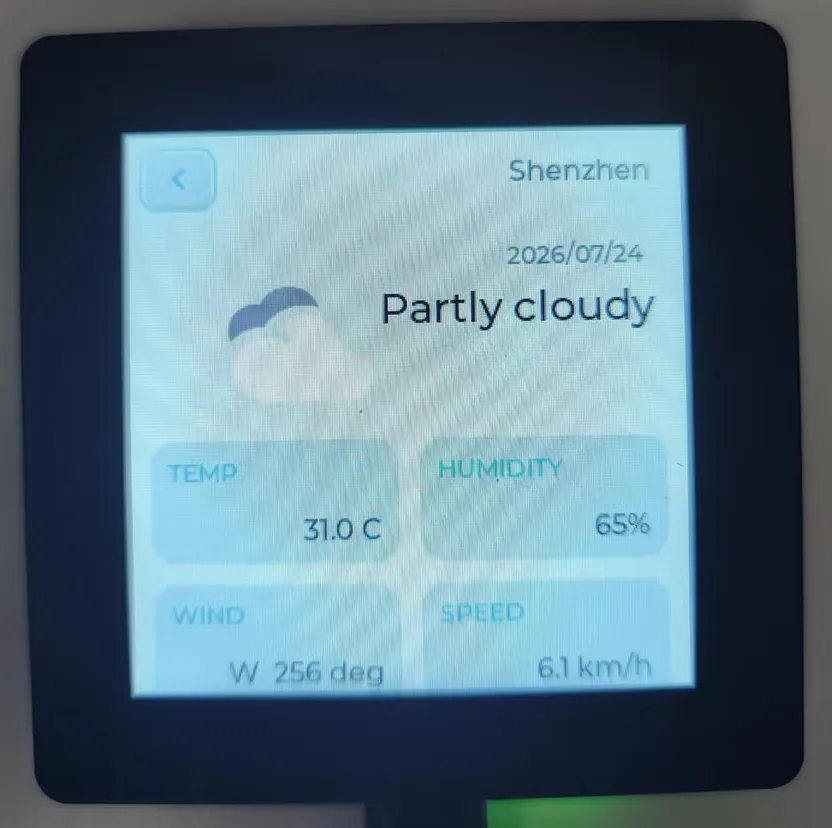

Weather 页面​

Weather 页面用于显示天气信息。使用前请在 Settings 页面配置可访问互联网的 Wi-Fi。

常见排查​

本章节包含以下内容，请按需阅读：

• ESP-IDF 入门教程
• 配置 ESP-IDF 开发环境
• 示例程序

ESP-IDF 入门教程​

初次接触 ESP32 ESP-IDF 开发，想要快速上手？我们为您准备了一套通用的 入门教程。

• 第0节 认识 ESP32
• 第1节 搭建环境
• 第2节 运行实例
• 第3节 创建项目
• 第4节 使用组件
• 第5节 调试程序
• 第6节 FreeRTOS
• 第7节 驱动外设
• 第8节 Wi-Fi 编程
• 第9节 BLE 编程

请注意：该教程使用 ESP32-S3-Zero 作为教学示例，所有硬件代码均基于其引脚布局。在动手实践前，建议您对照手中的开发板引脚图，确认引脚配置无误。

配置 ESP-IDF 开发环境​

请参考 安装 ESP-IDF 开发环境。

安装 ESP-IDF 开发环境​

1. 前往 ESP-IDF Installation Manager 下载 ESP-IDF 安装管理器。这是乐鑫最新推出的跨平台安装工具，下文将演示如何使用其离线安装功能。

   在页面中点击 Offline Installer 标签，然后在筛选栏中选择 Windows 操作系统和你需要的 ESP-IDF 版本（图示仅为参考，请以实际为准）。




   确认选择无误后，点击下载按钮。浏览器将自动同时下载两个文件：一个是 ESP-IDF 离线整合包(.zst)，另一个是 ESP-IDF 安装器(.exe)。




   请耐心等待两个文件下载完成。

2. 下载完成后，双击运行 ESP-IDF 安装器(eim-gui-windows-x64.exe)。

   启动后，可在右上角将界面语言切换为中文。




   安装工具会自动检测同一目录下是否存在离线整合包。点击 从存档安装。




   接下来，选择安装路径。建议使用默认路径；若需自定义，请确保路径中不包含中文或空格。确认无误后，点击 开始安装。




3. 当看到如下界面时，表示 ESP-IDF 已安装成功。




4. 建议同时安装驱动程序。点击 完成安装，然后点击 安装驱动程序。




安装 Visual Studio Code 与 ESP-IDF 扩展​

1. 下载并安装 Visual Studio Code。

2. 安装时建议勾选 通过 Code 打开操作添加到 Windows 资源管理器文件上下文菜单,以便快速打开项目文件夹。

3. 在 VS Code 中,点击侧边活动栏中的  扩展图标(或使用快捷键 Ctrl + Shift + X)打开 扩展 视图。

4. 在搜索框中输入 ESP-IDF,找到 ESP-IDF 扩展并点击安装。




5. 当 ESP-IDF 扩展版本 ≥ 2.0 时,扩展会自动检测并识别上述步骤中安装的 ESP-IDF 环境,无需手动配置。

示例程序​

ESP-IDF 示例程序位于示例程序包的 code/idf 目录。各示例工程已经按照 ESP32-C5-LCD-2.73 的板载硬件资源进行适配，可用于验证 LCD、LVGL、Micro SD、QMI8658、PCF85063、SHTC3 和 CH32V003 IO 扩展等功能。

编译和烧录​

进入任意 ESP-IDF 示例目录后执行：

cd code/idf/02_lvgl_demo
idf.py build flash monitor

如果需要指定串口，请将 COMx 替换为实际串口号，例如 COM5：

idf.py -p COMx build flash monitor

板载资源​

示例列表​

使用说明​

• 二次开发时，建议优先修改应用层或 UI 逻辑。BSP 已完成开发板基础硬件资源和底层接口的定义与初始化；仅在更换硬件连接、调整底层驱动或适配新外设时，再修改 BSP 相关代码。
• 01_factory、02_lvgl_demo 使用 LVGL v9.5.0 和 esp_lvgl_adapter。
• 01_factory 和 03_sd_card 运行前建议插入 FAT 或 FAT32 格式的 Micro SD 卡。
• 01_factory 的相册页面默认读取 /sdcard/photo 目录下的 .jpg 或 .jpeg 图片。
• 本产品共用一组 I2C：SDA GPIO27、SCL GPIO26，CH32V003、QMI8658、PCF85063 和 SHTC3 都在该 I2C 总线上。
• 07 示例是 EXIO 扩展 IO 测试，主要观察 IO 输出或串口运行状态，不配置运行效果图片。

01_factory​

程序说明​

• 本示例为出厂应用示例，启动后初始化 NVS、Micro SD、CH32V003 IO 扩展、PCF85063 RTC、LCD、LVGL 和应用菜单。
• 程序会从 RTC 同步系统时间，并在状态栏中显示时间和 Wi-Fi 状态。
• 菜单中注册 Settings、Sensor、Photo 和 Weather 应用。
• Settings 页面包含 Wi-Fi、背光、TF 卡容量、电池信息和 About 等项目。
• Sensor 页面显示 QMI8658 加速度、陀螺仪数据，以及 SHTC3 温湿度数据。
• Photo 页面读取 /sdcard/photo 目录下的 JPG 图片，并提供上一张、下一张和返回控制。
• Weather 页面用于显示天气信息，需先通过设置页面配置 Wi-Fi。

硬件连接​

• 将开发板通过 USB 连接到电脑。
• 如需使用相册页面，请插入 FAT 或 FAT32 格式的 Micro SD 卡，并在 SD 卡中创建 photo 目录后放入 .jpg 或 .jpeg 图片。
• 如需使用天气页面，请配置可联网的 Wi-Fi。

代码入口​

01_factory/main/main.c
01_factory/components/app_settings
01_factory/components/app_sensor
01_factory/components/app_photo
01_factory/components/app_weather
01_factory/components/waveshare__esp32_c5_lcd_2_73

建议优先查看：

运行效果​

• LCD 显示工厂菜单主界面。
• 可通过按键进入设置、传感器、相册和天气页面。
• 状态栏每秒更新时间，Wi-Fi 连接后状态图标会变化。
•


常见排查​

02_lvgl_demo​

程序说明​

• 本示例用于验证 LCD、背光和 LVGL 图形刷新。
• 程序初始化 NVS、CH32V003 IO 扩展、ILI9488 LCD、LVGL 和背光。
• 初始化完成后调用 lv_demo_benchmark()，运行 LVGL benchmark 示例。

硬件连接​

• 将开发板通过 USB 连接到电脑即可。
• 示例使用板载 LCD 和背光，无需外接模块。

代码入口​

02_lvgl_demo/main/main.c
02_lvgl_demo/components/waveshare__esp32_c5_lcd_2_73

建议优先查看：

运行效果​

• LCD 显示 LVGL benchmark 画面。
• 串口会输出 LCD、LVGL 和 benchmark 相关日志。

常见排查​

03_sd_card​

程序说明​

• 本示例用于验证 Micro SD 卡读写。
• 程序先将 LCD CS GPIO8 设置为高电平，避免 LCD 与 SD 卡共用 SPI 总线时发生片选冲突。
• 然后调用 bsp_sdcard_mount() 挂载 SD 卡，挂载点为 /sdcard。
• 挂载成功后，程序写入 /sdcard/test.txt，再读回并校验内容。

硬件连接​

• 将开发板通过 USB 连接到电脑。
• 插入 FAT 或 FAT32 格式的 Micro SD 卡。

代码入口​

03_sd_card/main/main.c
03_sd_card/components/waveshare__esp32_c5_lcd_2_73

建议优先查看：

运行效果​

• 串口打印 SD 卡信息。

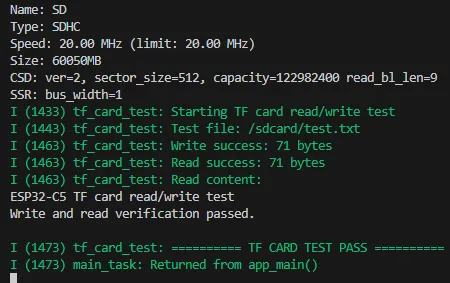

• 测试通过后输出 TF CARD TEST PASS。

常见排查​

04_qmi8658​

程序说明​

• 本示例用于验证板载 QMI8658 六轴传感器。
• 程序调用 bsp_qmi8658_drv_init() 初始化 QMI8658。
• 数据单位配置为加速度 m/s^2、陀螺仪 dps。
• 主循环每 200 ms 检查一次数据就绪状态，读取后通过串口输出。

硬件连接​

• 将开发板通过 USB 连接到电脑即可。
• 示例使用板载 QMI8658，无需外接模块。

代码入口​

04_qmi8658/main/main.c
04_qmi8658/components/waveshare__esp32_c5_lcd_2_73

建议优先查看：

运行效果​

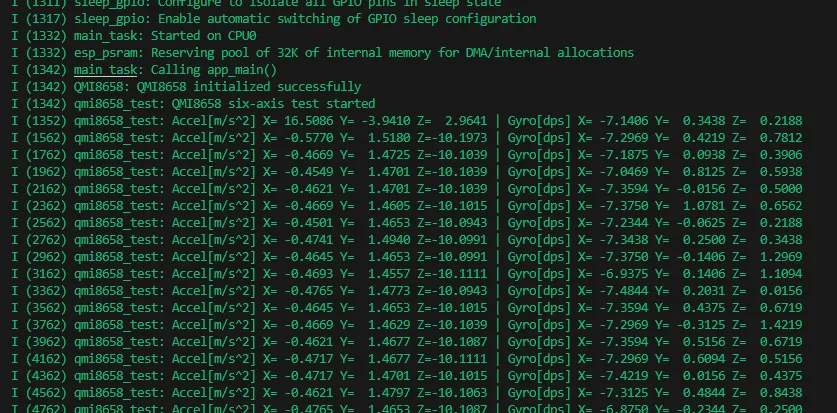

• 串口周期输出加速度和陀螺仪数据。
• 轻微转动开发板时，输出数据会随姿态变化。

常见排查​

05_pcf85063​

程序说明​

• 本示例用于验证板载 PCF85063 RTC。
• 程序调用 bsp_pcf85063a_drv_init() 初始化 RTC。

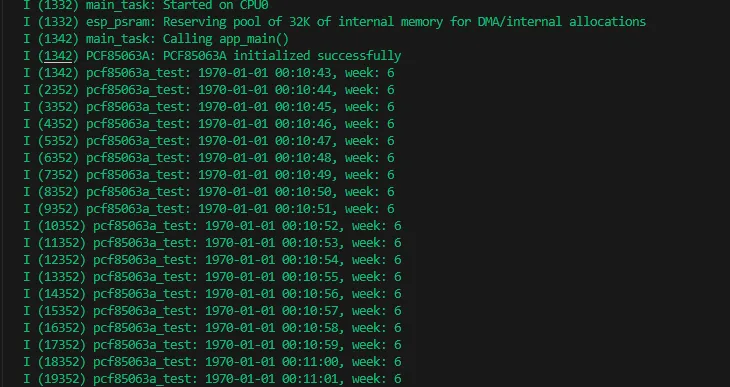

• 主循环每秒调用 pcf85063a_get_time_date() 读取日期、时间和星期，并通过串口输出。

硬件连接​

• 将开发板通过 USB 连接到电脑即可。
• 示例使用板载 PCF85063，无需外接模块。

代码入口​

05_pcf85063/main/main.c
05_pcf85063/components/waveshare__esp32_c5_lcd_2_73

建议优先查看：

运行效果​

• 串口每秒输出一次 RTC 时间。

常见排查​

06_shtc3​

程序说明​

• 本示例用于验证板载 SHTC3 温湿度传感器。
• 程序延时 1 秒后调用 bsp_shtc3_drv_init() 初始化 SHTC3。
• 主循环每秒调用 shtc3_get_th() 读取温度和湿度，并通过串口输出。

硬件连接​

• 将开发板通过 USB 连接到电脑即可。
• 示例使用板载 SHTC3，无需外接模块。

代码入口​

06_shtc3/main/main.c
06_shtc3/components/waveshare__esp32_c5_lcd_2_73

建议优先查看：

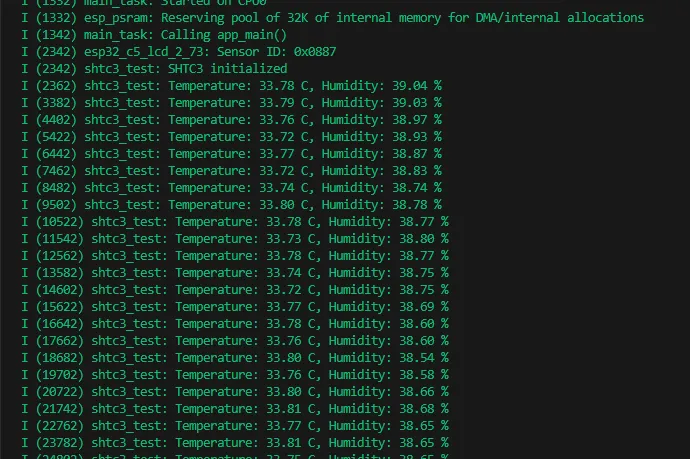

运行效果​

• 串口每秒输出一次温度和湿度。

常见排查​

07_exio​

程序说明​

• 本示例用于验证 CH32V003 IO 扩展输出控制。
• 程序调用 bsp_io_expander_init() 初始化 CH32V003。
• 示例将 IO 扩展引脚模式配置为 0xFFF7，然后每秒翻转 IO4~IO14 的输出电平。
• CH32V003 出厂时已经烧录好固件，无需单独烧录 CH32 固件。

硬件连接​

• 将开发板通过 USB 连接到电脑即可。
• 示例使用板载 CH32V003 IO 扩展芯片，无需外接模块。

代码入口​

07_exio/main/main.c
07_exio/components/waveshare__esp32_c5_lcd_2_73

建议优先查看：

运行效果​

• IO4~IO14 每秒翻转一次输出电平。
• 该示例不配置运行效果图片。

常见排查​

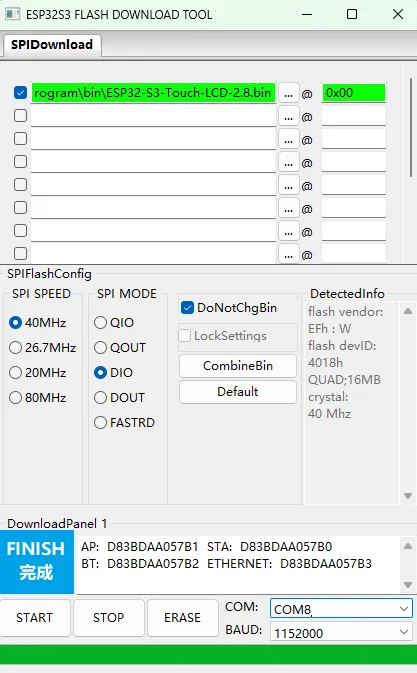

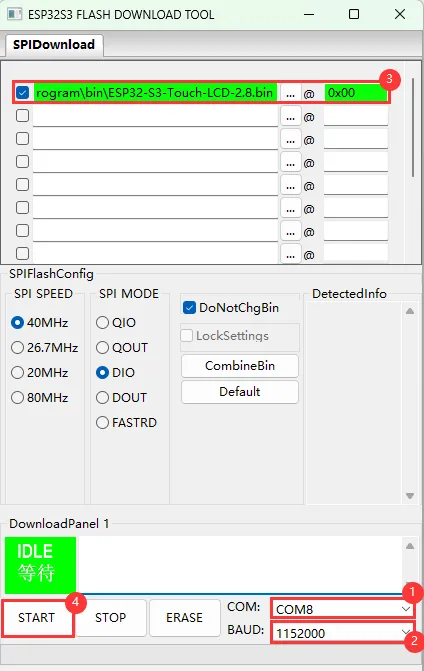

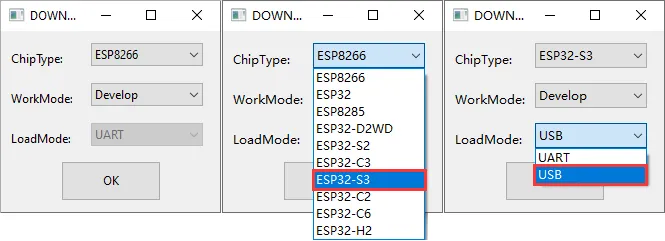

当前产品提供了测试固件，可通过直接烧录测试固件来验证板载设备功能是否正常。

• 固件下载：ESP32-C5-LCD-2.73 示例程序，bin 文件位于代码资料中的 Firmware 目录下
• 烧录地址：0x00

1. 硬件资料​

开发板设计文件

• 原理图

2. 技术手册​

• ESP32-C5 芯片官方手册

  • 技术规格书：中文版 | 英文版
  • 技术参考手册：中文版 | 英文版

• 板载器件数据手册

  • QMI8658 数据手册

3. 示例程序​

• ESP32-C5-LCD-2.73 示例程序（Github 仓库）

4. 软件工具​

• Arduino:
  • Arduino IDE 官方下载链接
• VScode:
  • VScode 官方下载链接
• 调试工具：
  • 串口调试助手
• 固件烧录工具：
  • Flash_download_tool
• 其他资料链接：
  • ESP32-Arduino 官方文档
  • ESP32-Arduino 官方资料
  • ESP-IDF 官方资料
  • MicroPython 官方文档

周一-周五（9:30-6:30）周六（9:30-5:30）

手机：13434470212

邮箱：services04@spotpear.cn

QQ：202004841
