产品特性​

• 采用 ESP32-C5-MINI-1 系列模组，搭载 RISC-V 32 位处理器，主频高达 240MHz
• 集成 384KB SRAM、320KB ROM 和 4MB Flash
• 集成 2.4GHz 与 5GHz 双频 Wi-Fi、Bluetooth 5 (LE) 以及 IEEE 802.15.4 （支持 Zigbee 3.0 和 Thread) 无线通信，具备出色的射频性能
• 板载电池充电管理模块，预留 3.7V GH1.25 锂电池接口，可外接电池进行供电
• 采用正反可插拔的 USB Type-C 接口
• 引出丰富的外设接口，邮票孔设计，方便焊接集成到用户自主设计的底板上
• 支持多种低功耗工作状态，可灵活调节通信距离、数据率和功耗之间的平衡，以满足各种应用场景的功耗需求

资源接口​

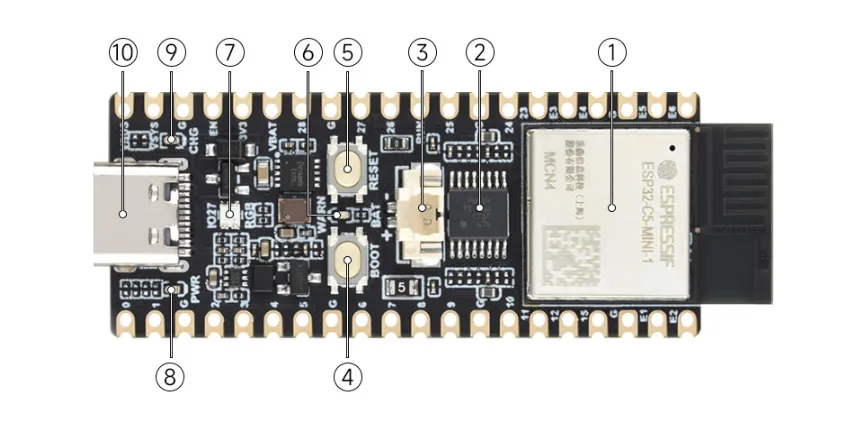

1. ESP32-C5-MINI-1 模组
2. TCA9554PWR GPIO扩展芯片，扩展出E1~E7等7个引脚
3. 3.7V锂电池接口 GH1.25 2PIN连接器，可用于接入 3.7V 锂电池，支持充放电
4. BOOT按键 复位时按下，进入下载模式
5. RESET 按键 复位按键
6. 电池反接警告灯
7. RGB 指示灯
8. 电源指示灯
9. 充电指示灯
10. USB Type-C接口 用于下载程序和串口调试

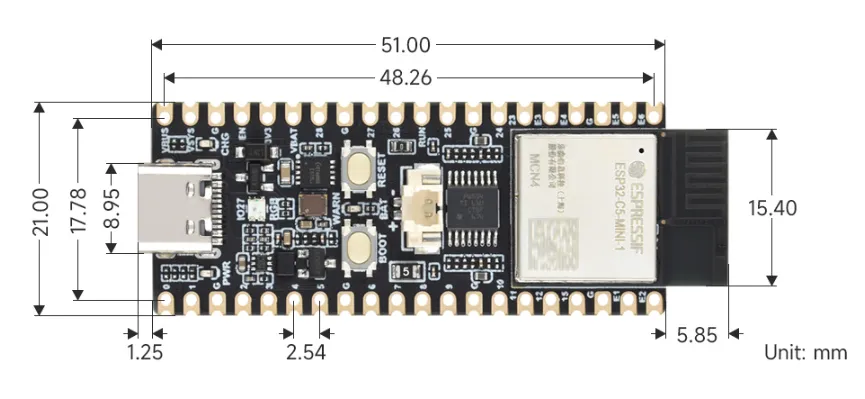

产品尺寸​

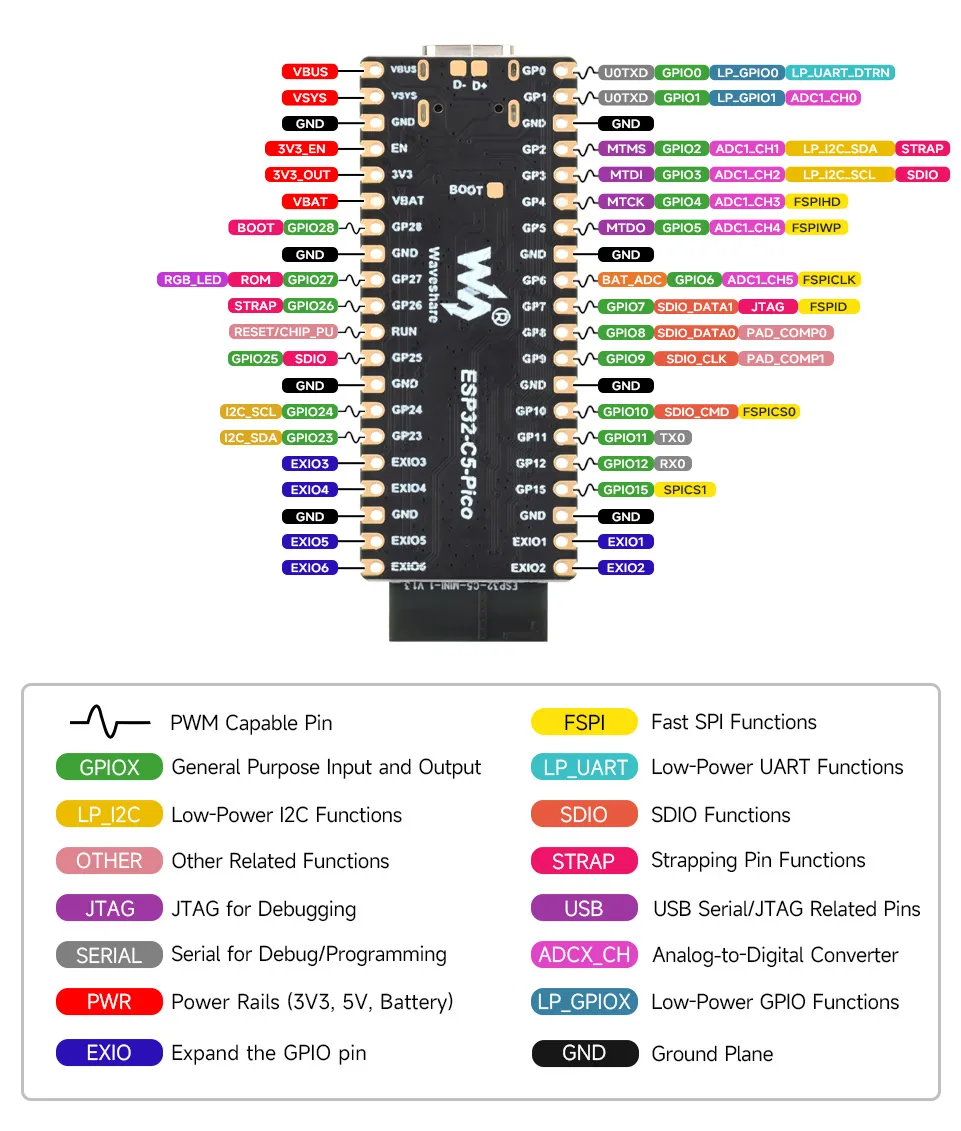

引脚​

本章节介绍 ESP32-C5-Pico 的 Arduino 开发环境，以及 examples/Arduino/examples 中提供的示例程序。

• 配置开发环境
• 安装库
• 示例程序

配置开发环境​

1. 安装 Arduino IDE 和 ESP32 开发板支持包​

请参考 安装和配置 Arduino IDE 教程 下载安装 Arduino IDE 并添加 ESP32 支持。

安装 Arduino IDE 后，在“首选项 -> 附加开发板管理器网址”中添加 Espressif Arduino-ESP32 的开发板索引，并在“开发板管理器”安装支持 ESP32-C5 的 Arduino-ESP32 版本。安装完成后，在“工具 -> 开发板”中选择 ESP32C5 Dev Module。

使用 USB 连接开发板，在“工具 -> 端口”中选择对应串口。除特别说明外，本目录的示例均使用串口监视器，波特率设为 115200。

ESP32-C5 的 Arduino 支持依赖开发板包版本。若 IDE 中没有 ESP32-C5 开发板选项，请先升级 Espressif 的 Arduino-ESP32 开发板包，再编译示例。

2. 打开示例​

每个示例目录中均有一个与目录同名的 .ino 主文件。使用 Arduino IDE 打开该 .ino 文件后即可编译、下载。06_Pico_CAN_SoftSPI 还包含同目录的 .cpp、.h 文件；这些文件必须与主 .ino 保持在同一草图目录中。

安装库​

00_Board_Info、01_WS2812_RGB、02_TCA9554_IO_Expander、03_WiFi_DualBand、04_UART_Loopback、06_Pico_CAN_SoftSPI 仅依赖 Arduino-ESP32 开发板包自带的组件。

05_1.83inch_Touch_LCD_LVGL_GFX 需要下列图形库。本工程已在 examples/Arduino/libraries 中提供匹配版本，建议直接使用该目录中的库，避免 API 版本不一致。

可在 Arduino IDE 中通过“项目 -> 加载库 -> 添加 .ZIP 库”安装库压缩包，或将上述两个目录复制到 Arduino Sketchbook 的 libraries 目录后重启 IDE。

示例程序​

示例程序位于本目录。带有外部接口的示例需要连接相应设备或总线后再运行。

00_Board_Info​

程序在启动后打印芯片型号、芯片修订版本、CPU 频率、Flash 容量、已编译程序大小、剩余堆内存和基础 MAC 地址，随后保持运行。该示例无需额外硬件，是验证开发板连接、下载和串口配置的首选示例。

01_WS2812_RGB​

板载 WS2812 RGB LED 的数据引脚为 GPIO27。程序通过 Arduino-ESP32 的 rgbLedWriteOrdered() 接口，将亮度设为 32，并每秒切换一次红、绿、蓝、白和熄灭状态；串口同步输出当前 RGB 值。

此示例不依赖第三方库。若 LED 颜色与预期不一致，可检查 COLOR_ORDER 是否需要与实际 LED 的颜色顺序匹配。

02_TCA9554_IO_Expander​

板载 TCA9554 IO 扩展器使用 I2C，配置如下：

程序首先检测 0x20 地址的器件，再将扩展器配置为输出，并依次把 EXT_IO1 到 EXT_IO6 置高，每路保持 1 秒。可使用万用表或逻辑分析仪观察扩展 IO 排针。若检测失败，请检查板载器件及 I2C 引脚连接状态。

03_WiFi_DualBand​

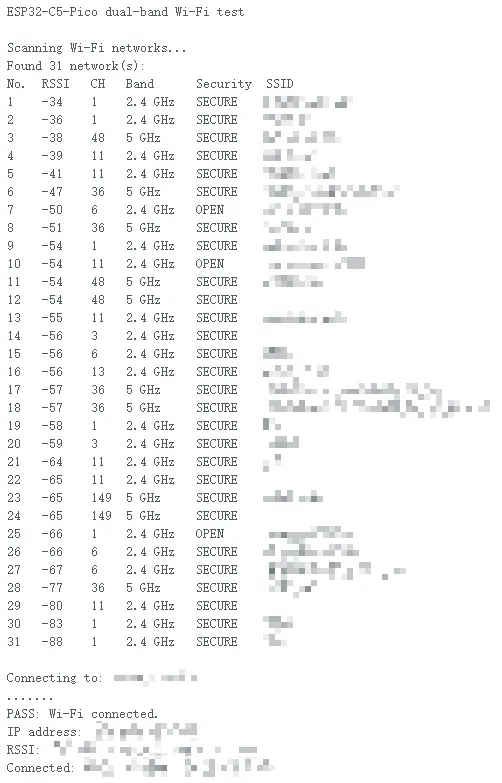

该示例将芯片设置为 STA 模式，扫描可用网络，并在串口中列出 RSSI、信道、安全状态和频段：信道 1 至 14 标记为 2.4 GHz，其他信道标记为 5 GHz。

如需测试联网，请先修改源码顶部的配置：

static const char *WIFI_SSID = "MySSID";
static const char *WIFI_PASSWORD = "MyPassWord";

上传后，程序最多等待 20 秒连接指定 Wi-Fi，并打印 IP 地址、RSSI、信道和频段；连接断开时会重新扫描网络。

04_UART_Loopback​

此示例使用 UART1 进行自回环测试，实际初始化配置如下：

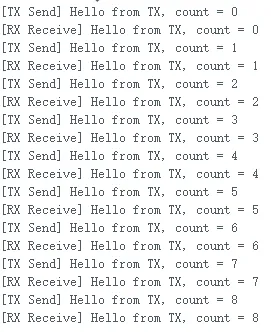

用导线将 GPIO0 与 GPIO1 相连后上传程序。程序每两秒通过 TX 发送一条递增计数消息，并在 RX 收到同一消息时打印 [RX Receive]。

05_1.83inch_Touch_LCD_LVGL_GFX​

该示例使用 Arduino_GFX 驱动 240 x 284 的 1.83 英寸触摸 LCD，使用 LVGL 8.4.0 建立显示和触摸输入设备。触摸控制器为 CST816，显示控制器为ST7789。

启动时程序会闪烁背光、扫描 I2C 总线、依次显示红黄蓝绿白五种纯色，再初始化 LVGL。进入主界面后，可在白色画布上触摸绘制黑点。编译前应按安装库中的版本安装 LVGL 和 Arduino_GFX。

06_Pico_CAN_SoftSPI​

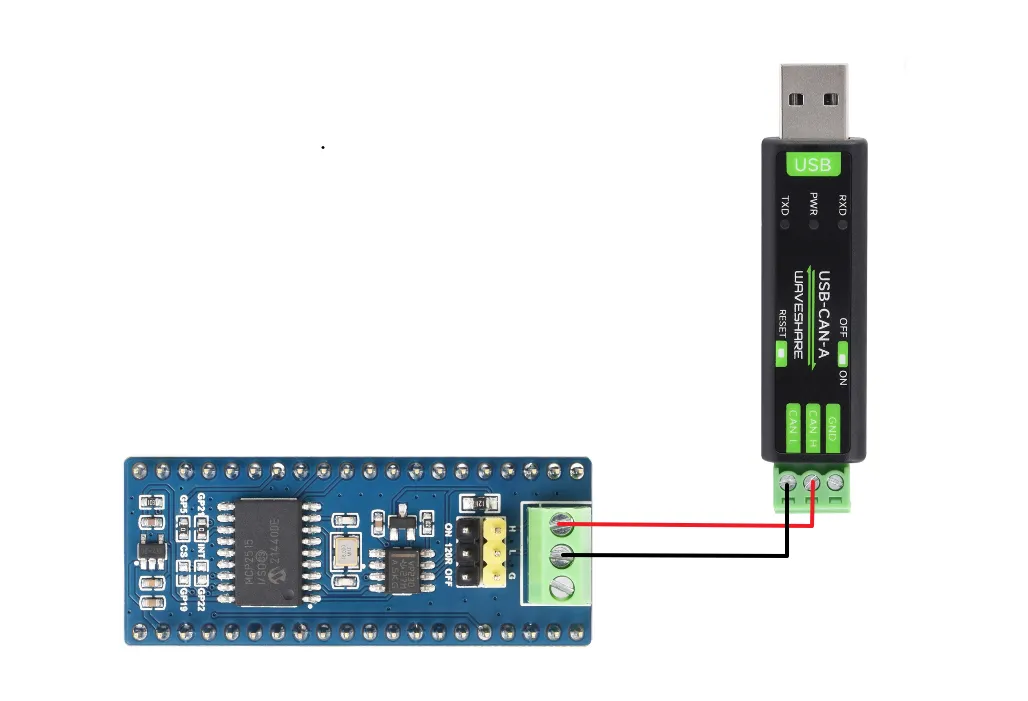

将 Pico-CAN-B 设备连接至 ESP32-C5-Pico

Pico-CAN-B 连接 USB-CAN-A 之后上电

程序将 MCP2515 配置为 125 kbit/s @ 16 MHz、正常模式和接收全部报文。每秒发送一次标准帧：CAN ID 0x123，数据为 00 11 22 33 44 55 66 77；收到报文时会在串口打印接收 ID 和数据。

MCP2515 仅为 CAN 控制器，必须配合 CAN 收发器和正确终端电阻接入 CAN 总线。示例中的速率配置只适用于 16 MHz MCP2515 模块；使用其他晶振频率时需修改寄存器参数。

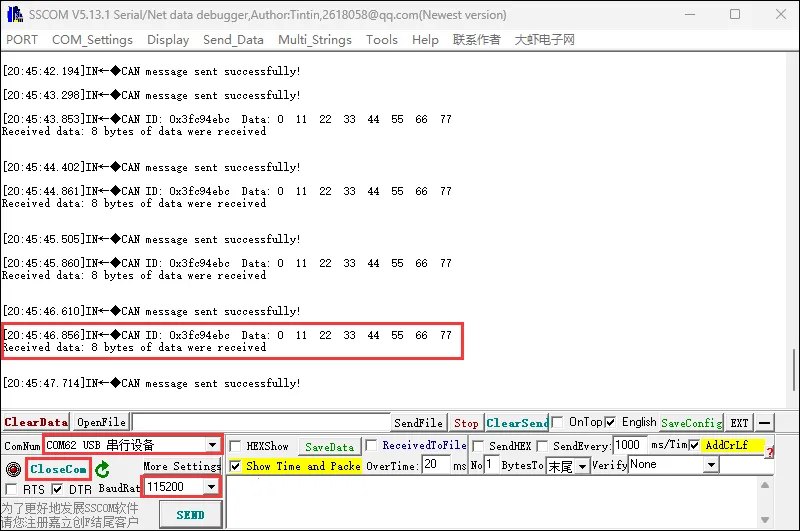

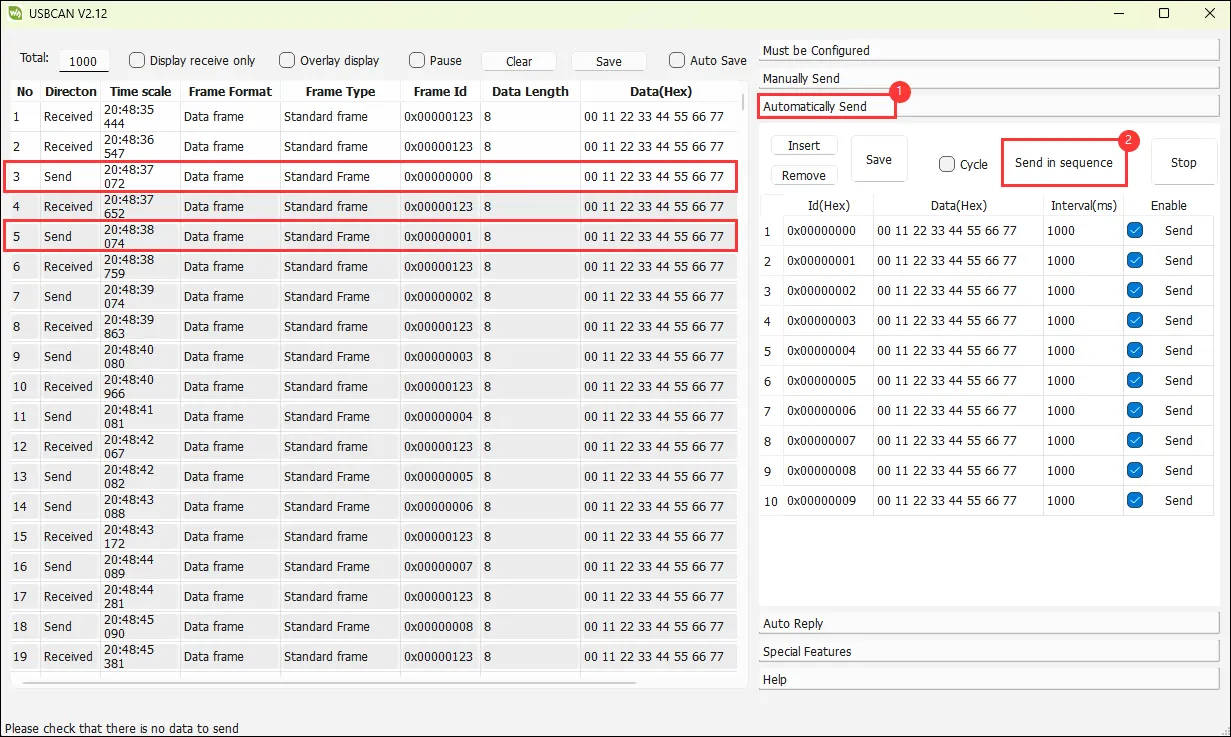

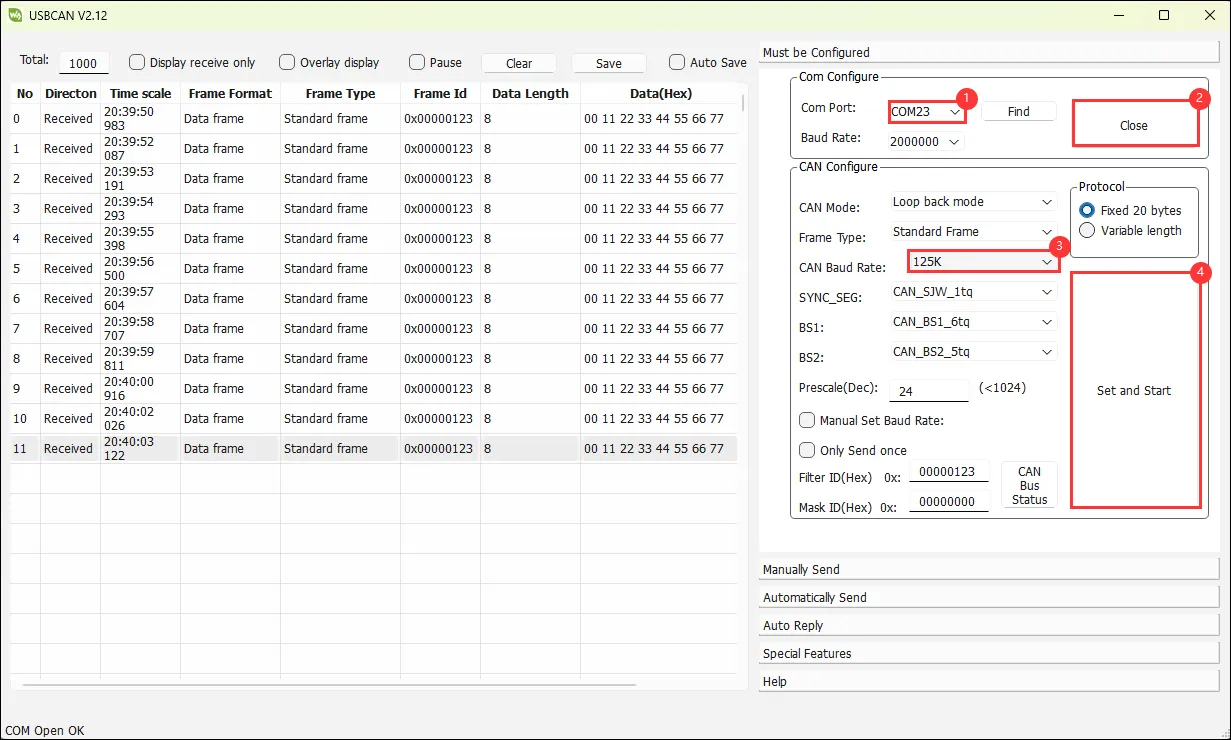

• 数据接收：使用 USB-CAN-A_TOOL 进行调试




• 数据发送：使用串口调试助手查看打印的数据（也可使用 Arduino 串口监视器查看）







常见问题​

找不到 ESP32-C5 开发板​

更新 Arduino-ESP32 开发板包，确认已选择支持 ESP32-C5 的版本；旧版开发板包不会显示 ESP32-C5 选项。

触摸屏示例无法编译​

确认安装的是项目内 lvgl 8.4.0 和 GFX Library for Arduino 1.6.5，且没有被 Arduino Sketchbook 中的同名其他版本覆盖。

Wi-Fi 示例无法连接​

确认已将 WIFI_SSID 和 WIFI_PASSWORD 修改为实际网络凭据，并确认网络允许 ESP32-C5 使用的频段。串口中的扫描结果可用于确认目标网络是否可见。

CAN 无通信​

先确认 GPIO 连线与本页表格一致，再检查外部收发器、电源、总线极性和终端配置。CAN 示例假设 MCP2515 为 16 MHz。

本章节包含以下内容，请按需阅读：

• ESP-IDF 入门教程
• 配置开发环境
• 示例程序

ESP-IDF 入门教程​

初次接触 ESP32 ESP-IDF 开发，想要快速上手？我们为您准备了一套通用的 入门教程。

• 第0节 认识 ESP32
• 第1节 搭建环境
• 第2节 运行实例
• 第3节 创建项目
• 第4节 使用组件
• 第5节 调试程序
• 第6节 FreeRTOS
• 第7节 驱动外设
• 第8节 Wi-Fi 编程
• 第9节 BLE 编程

请注意：该教程使用 ESP32-S3-Zero 作为教学示例，所有硬件代码均基于其引脚布局。在动手实践前，建议您对照手中的开发板引脚图，确认引脚配置无误。

配置开发环境​

安装 ESP-IDF 开发环境​

1. 前往 ESP-IDF Installation Manager 下载 ESP-IDF 安装管理器。这是乐鑫最新推出的跨平台安装工具，下文将演示如何使用其离线安装功能。

   在页面中点击 Offline Installer 标签，然后在筛选栏中选择 Windows 操作系统和你需要的 ESP-IDF 版本（图示仅为参考，请以实际为准）。




   确认选择无误后，点击下载按钮。浏览器将自动同时下载两个文件：一个是 ESP-IDF 离线整合包(.zst)，另一个是 ESP-IDF 安装器(.exe)。




   请耐心等待两个文件下载完成。

2. 下载完成后，双击运行 ESP-IDF 安装器(eim-gui-windows-x64.exe)。

   启动后，可在右上角将界面语言切换为中文。




   安装工具会自动检测同一目录下是否存在离线整合包。点击 从存档安装。




   接下来，选择安装路径。建议使用默认路径；若需自定义，请确保路径中不包含中文或空格。确认无误后，点击 开始安装。




3. 当看到如下界面时，表示 ESP-IDF 已安装成功。




4. 建议同时安装驱动程序。点击 完成安装，然后点击 安装驱动程序。




安装 Visual Studio Code 与 ESP-IDF 扩展​

1. 下载并安装 Visual Studio Code。

2. 安装时建议勾选 通过 Code 打开操作添加到 Windows 资源管理器文件上下文菜单,以便快速打开项目文件夹。

3. 在 VS Code 中,点击侧边活动栏中的  扩展图标(或使用快捷键 Ctrl + Shift + X)打开 扩展 视图。

4. 在搜索框中输入 ESP-IDF,找到 ESP-IDF 扩展并点击安装。




5. 当 ESP-IDF 扩展版本 ≥ 2.0 时,扩展会自动检测并识别上述步骤中安装的 ESP-IDF 环境,无需手动配置。

ESP-IDF 示例程序​

本目录包含 ESP32-C5-Pico 的 ESP-IDF 示例工程。工程当前配置的目标芯片为 esp32c5，Flash 容量为 4 MB。

使用前准备​

1. 安装并初始化支持 ESP32-C5 的 ESP-IDF。建议使用 ESP-IDF 6.0.2。
2. 以 ESP-IDF 已初始化的终端打开任意示例目录。
3. 将开发板通过 USB 连接电脑，确认其串口号，例如 Windows 下的 COM5。

每个示例均为独立工程。进入相应目录后执行：

idf.py set-target esp32c5
idf.py build
idf.py -p COM5 flash monitor

请将 COM5 替换为实际串口号。退出串口监视器请按 Ctrl-]。首次构建时，组件管理器会自动下载工程声明的依赖，因此需要网络连接。

示例程序​

01_HelloWorld​

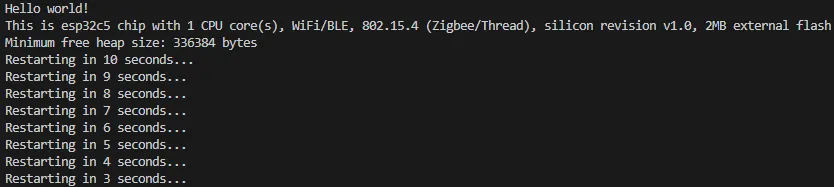

本示例在串口打印 Hello world!、芯片特性、Flash 容量和最小可用堆内存；随后每秒输出一次重启倒计时，倒计时结束后自动重启。可用于确认 ESP-IDF 环境、烧录链路和串口监视器工作正常。

02_RGB​

本示例驱动板载可寻址 RGB 灯珠。当前 sdkconfig 选择 RMT 驱动方式，数据引脚为 GPIO27，闪烁周期为 1000 ms。灯珠点亮时的 RGB 值为 (16, 16, 16)。

03_UART​

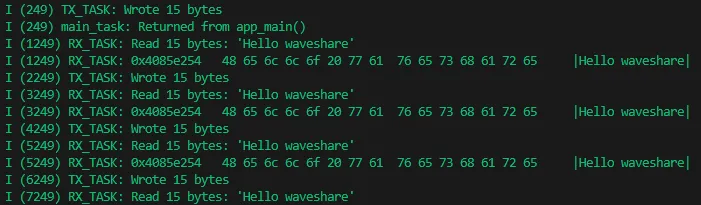

本示例使用 UART1 进行异步收发。发送任务每隔 2 秒发送字符串 Hello waveshare；接收任务持续读取并把收到的数据输出到串口监视器。

硬件连接

将 GPIO4 与 GPIO5 短接，形成自发自收回环：

当前通信参数为 115200 bps、8 数据位、无校验、1 停止位、无硬件流控。可在 main/Kconfig.projbuild 或 idf.py menuconfig 中调整波特率和任务栈大小；GPIO4、GPIO5 在源码中直接定义。

04_WIFI​

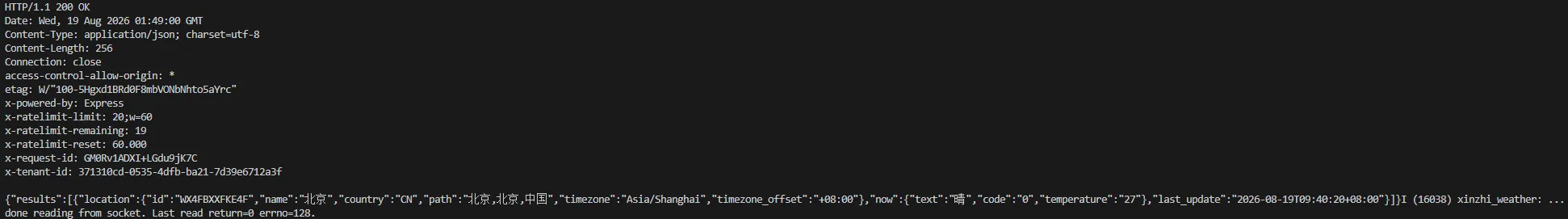

本示例连接 Wi-Fi 后，通过 HTTP 请求天气 API，获取北京的实时天气数据并将服务器响应输出到串口。一次请求完成后等待 30 分钟，再发起下一次请求。

烧录前执行 idf.py menuconfig，在 Example Connection Configuration 中填写 Wi-Fi 的 SSID 和密码。开发板连接 2.4 GHz 网络时，请确认路由器已启用对应频段。

注意：示例中的天气 API 地址、位置和访问密钥在 main/main.c 中固定，且使用明文 HTTP。用于产品或公开网络前，应替换为自己的密钥，并使用 HTTPS、证书校验及安全的密钥管理方式。

05_Bluetooth​

本示例启动 BLE GATT Server，广播名称为 ESP_GATTS_DEMO，等待手机或其他 BLE GATT Client 连接。服务包含两个 16 位 UUID：

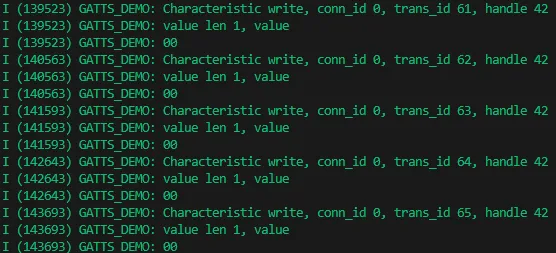

使用手机 BLE 调试工具 扫描并连接 ESP_GATTS_DEMO 后，可读取或写入数据。

06_TCA9554_IO_Expander​

本示例演示通过 I2C 控制 TCA9554 八位 GPIO 扩展器，使用 espressif/esp_io_expander_tca9554 组件。I2C0 的 SDA 为 GPIO23、SCL 为 GPIO24，器件地址配置为 0x20。

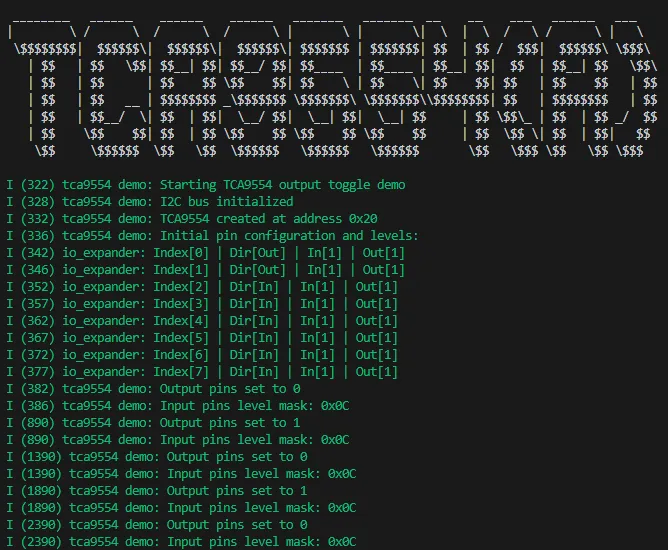

程序将 TCA9554 的 P0、P1 配置为输出，将 P2、P3 配置为输入；P0、P1 每 500 ms 在高低电平间切换，并输出 P2、P3 的当前状态。

07_1.83inch_Touch_LCD_LVGL​

本示例驱动 1.83 英寸触摸 LCD，使用 ST7789 显示控制器和 CST816 触摸控制器，并基于 LVGL 9 显示三张图片。左右滑动屏幕可循环切换图片。

显示分辨率为 240 × 284，显示接口为 SPI2，像素时钟为 40 MHz；触摸接口为 I2C0，频率为 400 kHz。工程依赖 esp_lvgl_port、esp_lcd_touch_cst816s 和 lvgl，会在首次构建时由组件管理器获取。

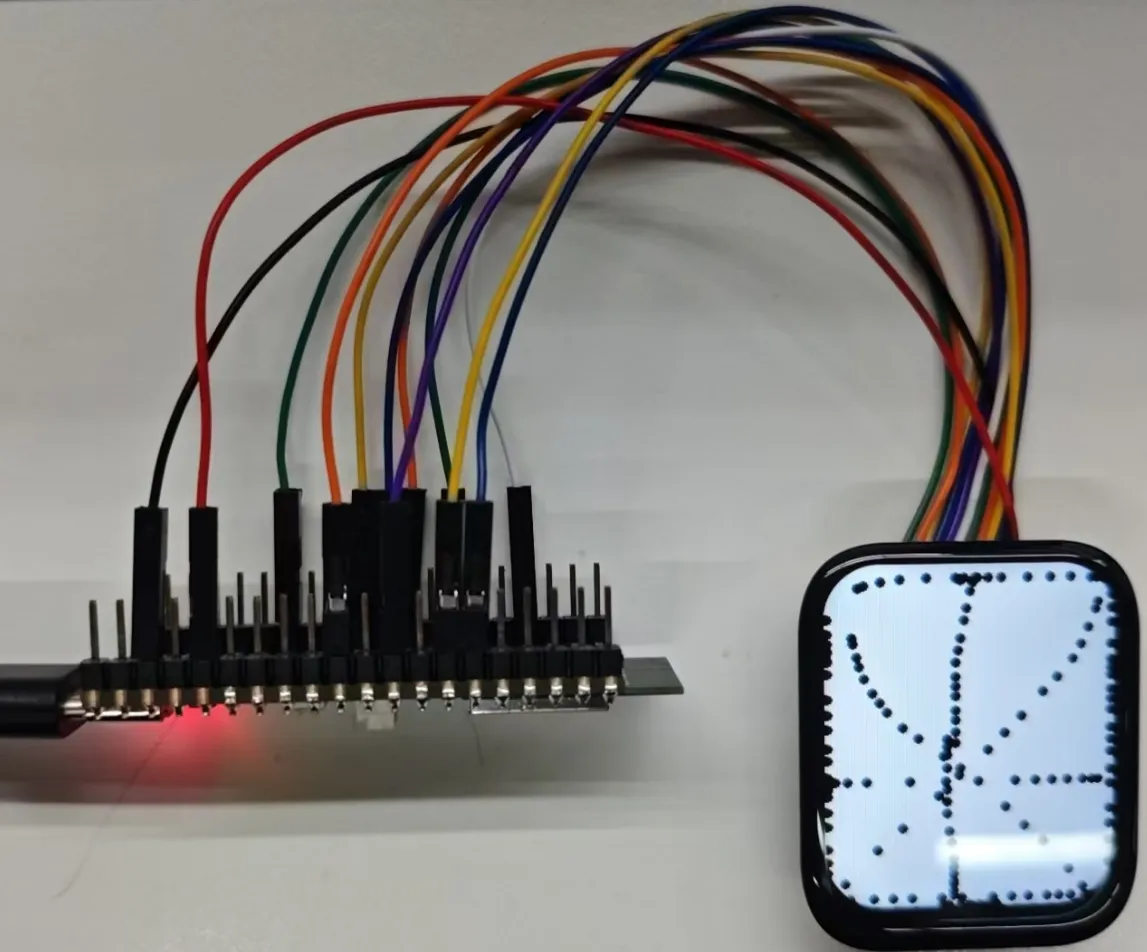

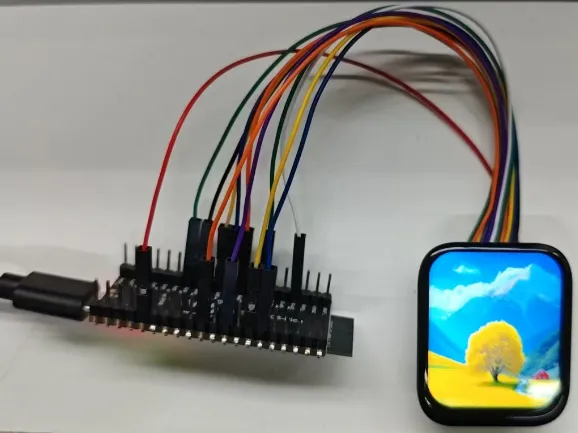

屏幕连接

该工程的屏幕和触摸引脚在 main/lcd_driver/lcd_driver.h 与 main/touch_driver/touch_driver.h 中定义。使用不同屏幕或接线时，请先修改这些定义，再重新构建烧录。

1. 硬件资料​

开发板设计文件

• 原理图

2. 技术手册​

• ESP32-C5 芯片官方手册

  • 技术规格书：中文版 | 英文版
  • 技术参考手册：中文版 | 英文版

• 数据手册

  • WS2812B RGB LED 数据手册

3. 软件开发资源​

• ESP32-C5-Pico 示例程序

4. 调试工具​

• 串口和网络调试助手
• Flash 调试软件
• 蓝牙调试助手
