说明

产品简介

ESP32-C5-WIFI6-KIT 是微雪电子基于 ESP32-C5-WROOM-1 模组设计的一款面向双频 Wi-Fi 与多协议物联网网关场景的开发板。ESP32-C5 为乐鑫支持 Wi-Fi 6 双频 (2.4GHz 与 5GHz) RISC-V 的单核芯片，还同时集成 BLE 5、Zigbee 和 Thread 协议，可灵活作为智能家居中枢或跨协议通信网关使用。硬件方面配备 240MHz RISC-V 处理器、384KB SRAM、16MB Flash，4MB 或 8MB PSRAM (版本可选)，能够稳定处理多协议栈并发任务及中等负载应用。开发者可借助 ESP-IDF 或 Arduino 等成熟开发框架，快速进行原型验证与产品实现，适用于智能网关、多协议设备接入等实际物联网场景。

产品特性

• 采用 ESP32-C5-WROOM-1 系列模组，搭载 RISC-V 32 位处理器，主频高达 240MHz
• 集成 384KB SRAM、320KB ROM 和 16MB Flash，并提供 4MB 或 8MB PSRAM 的可选版本
• 集成 2.4GHz 与 5GHz 双频 Wi-Fi、Bluetooth 5 (LE) 以及 IEEE 802.15.4 (支持 Zigbee 3.0 和 Thread) 无线通信，具备出色的射频性能
• 板载电池充电管理模块，预留 3.7V MX1.25 锂电池接口，可外接电池进行供电
• 采用正反可插拔的 USB Type-C 接口
• 引出丰富的外设接口，邮票孔设计，方便焊接集成到用户自主设计的底板上
• 支持多种低功耗工作状态，可灵活调节通信距离、数据率和功耗之间的平衡，以满足各种应用场景的功耗需求

功能框图

资源接口

引脚分布

产品尺寸

开发环境配置

• 以下开发系统默认为Windows

ESP-IDF

• 推荐使用VSC插件进行开发

使用VSCode插件开发

安装VSCode

1. 打开VSCode官网的下载页面，选择对应系统和系统位数进行下载


2. 运行安装包后，其余均可以默认安装，但这里为了后续的体验建议，建议在此处勾选框中的1、2、3项


   • 第一二项开启后，可以直接通过鼠标右键文件或者目录打开VSCode，可以提高后续的使用体验.
   • 第三项开启后，选择打开方式时，可以直接选择VSCode

安装Espressif IDF插件

• 注：当前插件最新版本为V1.6.0，为体验一致，用户可以选择与我们一样的版本

1. 打开VSCode,使用快捷键Shift+Ctrl+X，进入插件管理器


2. 在搜索栏中，输入Espressif IDF，选择对应的插件点击 install即可


3. 使用快捷键F1，输入

   esp-idf: configure esp-idf extension




4. 选择express（此教程针对第一次安装的用户，故只讲述初次的通用安装教程）
5.

6. 打开后显示该界面


7. 选择下载服务器，我们推荐国内用户使用Espressif作为你的下载服务器


8. 选择想要现在的ESP-IDF版本，我们选择最新的V5.0.1(注意ESP-IDF从V4.4版本后才开始支持ESP32-C5)


9. 下面两个分别为ESP-IDF容器安装地址和ESP-IDF所需的工具安装地址，


   • 注意：如果之前有安装过ESP-IDF，或者失败过的，请务必彻底删除文件或者创建全新的无中文路径
10. 配置完成后，点击 install 进行下载


11. 进入下载页面，其会自动安装对应工具与环境，稍等片刻即可


12. 安装完成后，会进入以下界面，说明安装完成



使用官方例程

创建例程

1. 使用快捷键F1，输入

   esp-idf:show examples projects




2. 选择你当前的IDF版本


3. 以Hello world例程为例


4. ①选择对应例程
5. ②其readme会说明该例程适用于什么芯片（下文有介绍例程怎么使用与文件结构，这里略）
6. ③点击创建例程

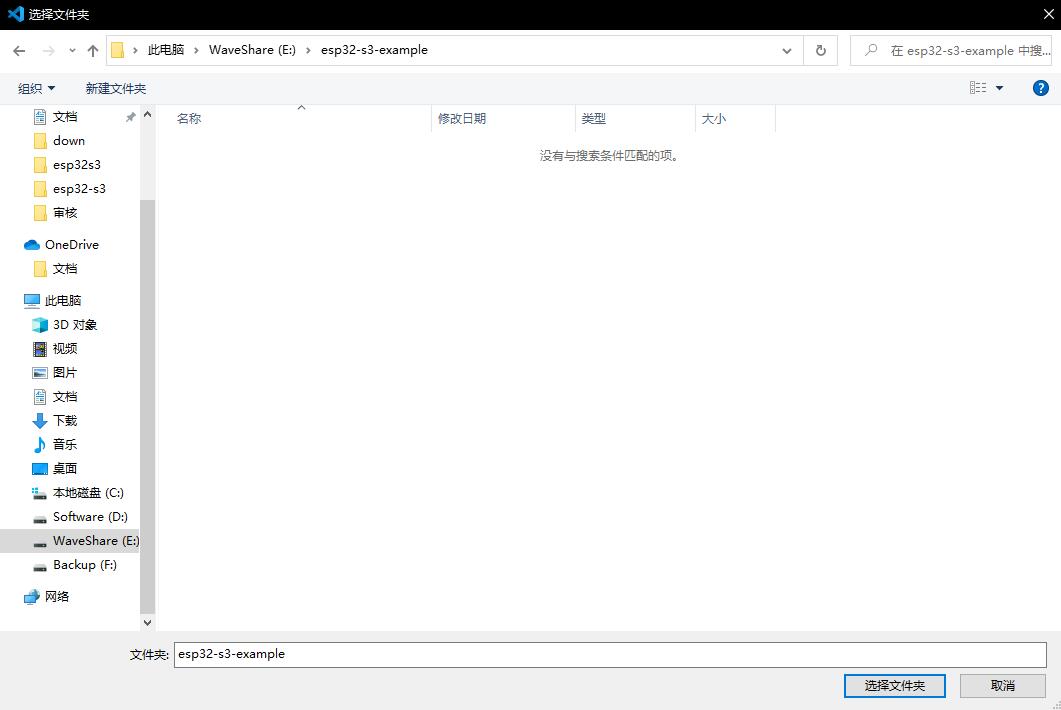

7. 选择放置例程的路径，要求无例程同名文件夹



修改COM口

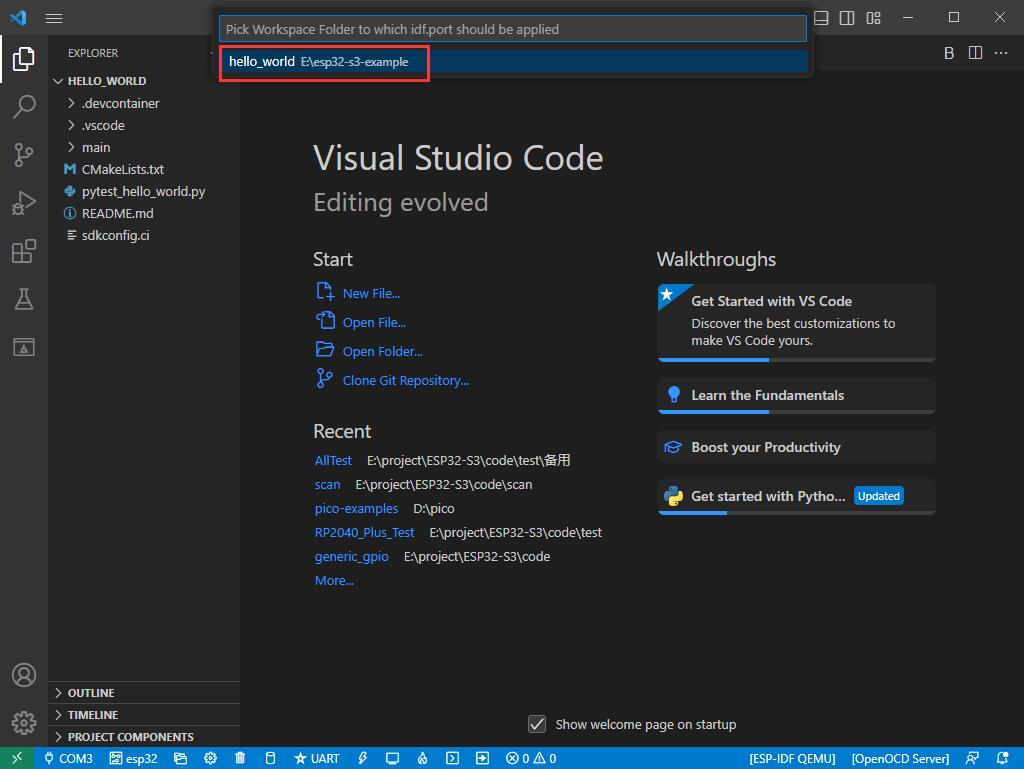

1. 此处显示使用对应的COM口，点击可以修改对应COM口

2. 我们的CH343的COM为COM5，所以我们选择COM5，请根据自己CH343对应COM口进行选择


3. 选择使用的工程或者例程


4. 然后我们的COM口就修改好了

修改驱动对象

1. 此处显示的是使用的驱动对象，点击可以修改对应驱动对象


2. 选择使用的工程或者例程


3. 点击后需要稍等片刻


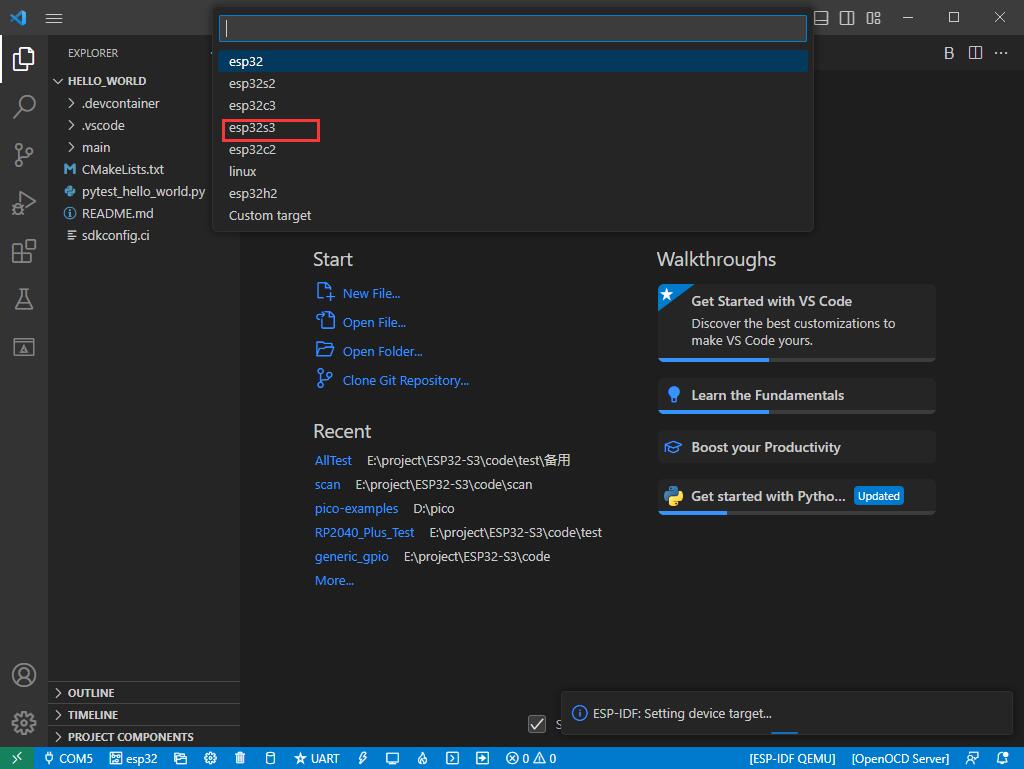

4. 选择我们需要驱动的对象，也就是我们的主芯片为ESP32C5


5. 选择openocd的路径，这里对我们没有影响，所以我们随便选择一个即可



其余状态栏简介

• ①SDK 配置编辑器，ESP-IDF很多功能与配置可以在其内修改
• ②全部清理，清空所有编译文件，
• ③编译
• ④当前下载方式，默认为UART
• ⑤烧录当前固件，请在编译后进行
• ⑥打开串口监视器，用于查看串口信息
• ⑦编译，烧录，打开串口监视器 一体按键（调试时最常用）

编译、烧录、串口监视

1. 点击我们之前介绍的 编译，烧录，打开串口监视器按键


2. 编译可能需要较长时间才能完成，尤其是在第一次编译时。


   • 在此过程中，ESP-IDF可能会占用大量CPU资源，因此可能会导致系统卡顿。
3. 因为我们使用的是CH343为USB转串口芯片，并且板载自动下载电路，无需手动操作即可自动下载


4. 下载成功后，自动进入串口监视器，可以看到芯片输出对应的信息并提示10S后重启



Arduino

安装Arduino IDE

1. 打开官网软件下载页面,选择对应的系统和系统位数下载


2. 可以选择直接下载，也可以选择捐赠并下载


3. 运行安装程序，全部默认安装即可

在线安装arduino-esp32

1. 打开首选项


2. 添加对应的板管理链接，点击该按键


3. 在第一个空白处，添加下文

   https://raw.githubusercontent.com/espressif/arduino-esp32/gh-pages/package_esp32_index.json




4. 保存设置

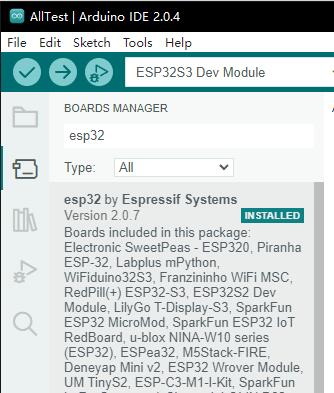

5. 打开板管理器并搜索输入ESP32


6. 等待下载


7. arduino-esp32下载完成



离线安装arduino-esp32（国内推荐）

1. 离线包（提取码：1r4i）
   • 提取码：1r4i
2. 将压缩包解压缩


3. 将解压文件放在对应用户的arduino器件包目录

   C:\Users\{用户名}\AppData\Local\Arduino15\packages\

   以用户名为waveshare为例

   C:\Users\waveshare\AppData\Local\Arduino15\packages\

4. 关闭全部arduino窗口，确保arduino关闭
5. 打开arduino，并打开板管理器,看到esp32-arduino已经安装即可



使用Arduino例程

1. 选择例程，这里我们选择获取芯片ID的例程


2. 选择我们的板子为 ESP32S3 Dev Module


3. 选择我们的端口号，这里我们选择CH343的COM5


4. 点击下载按键,此时会自动编译并下载


5. 下载完成


6. 打开串口监视器


7. 看到循环输出的芯片ID



资料

原理图

• ESP32-C5-WIFI6-KIT-NXRX 原理图

程序

• ESP32-C5-WIFI6-KIT-NXRX 示例程序

软件

Arduino

• 离线器件包（提取码：1r4i）

CH343

• Window VCP驱动
• 安卓APP
• MAC驱动

串口

• 串口和网络调试助手

数据手册

ESP32-C5

• ESP32-C5-WROOM-1数据手册（中文）

CH343

• CH343数据手册(中文)
• CH343数据手册（英文）

官方文档

ESP32官方文档

• ESP32-C5-DevKitC-1 乐鑫官方开发板用户指南
• ESP32-Arduino官方文档
• ESP-IDF官方文档(中文)
• ESP-IDF官方文档(英文)
