ESP32-C5-Zero 使用教程

产品特性

  • 搭载 RISC-V 32 位处理器,主频高达 240MHz
  • 集成 384KB SRAM、320KB ROM 和 4MB Flash
  • 集成 2.4GHz 与 5GHz 双频 Wi-Fi、Bluetooth 5.0 (LE) 以及 IEEE 802.15.4 (支持 Zigbee 3.0 和 Thread) 无线通信,具备出色的射频性能
  • 板载天线切换芯片,可以使用板载天线或者外接天线(IPEX1)
  • 采用正反可插拔的 USB Type-C 接口
  • 引出丰富的外设接口,邮票孔设计,方便焊接集成到用户自主设计的底板上
  • 支持多种低功耗工作状态,可灵活调节通信距离、数据率和功耗之间的平衡,以满足各种应用场景的功耗需求

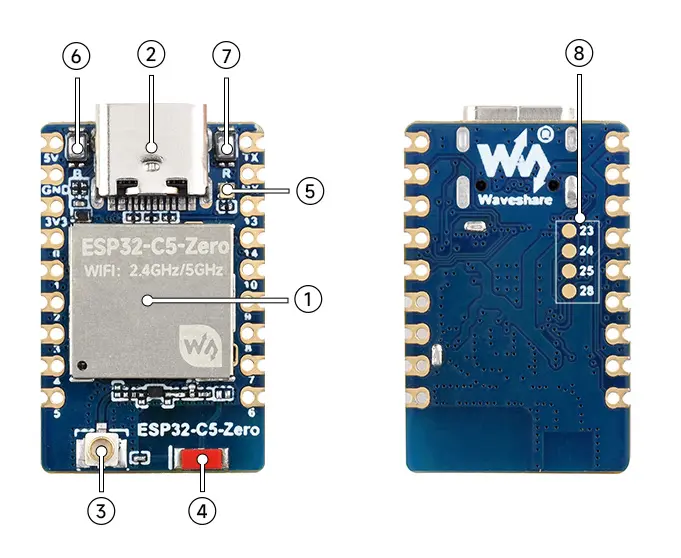

资源接口

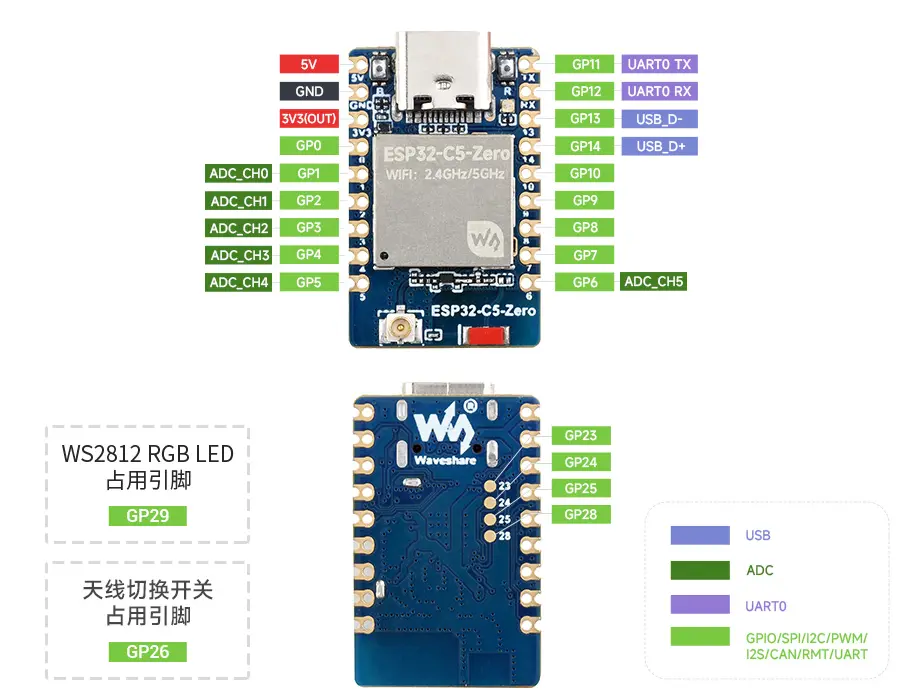

引脚

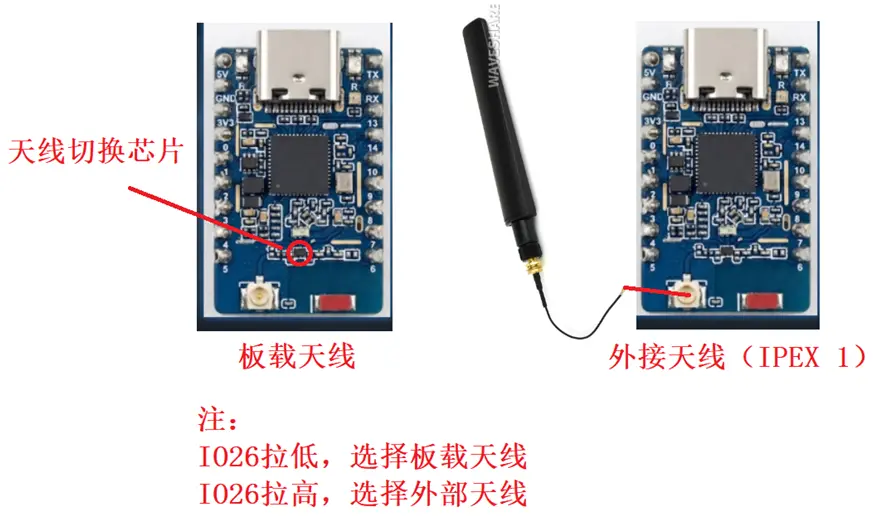

天线切换

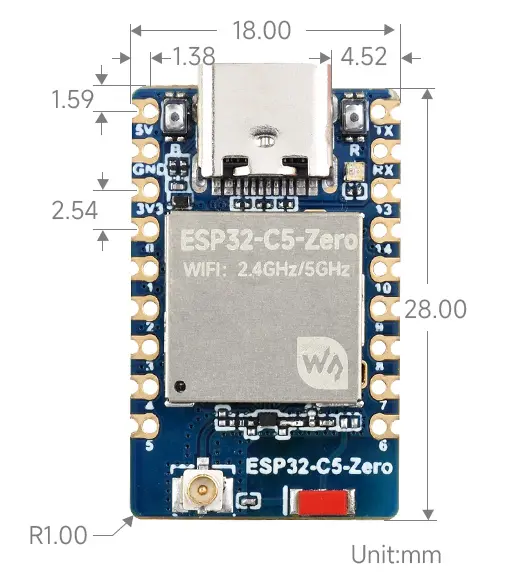

产品尺寸


Arduino 开发

本章节包含以下部分,请按需阅读:

Arduino 入门教程

初次接触 Arduino ESP32 开发,想要快速上手?我们为您准备了一套通用的 入门教程

请注意:该教程使用 ESP32-S3-Zero 作为教学示例,所有硬件代码均基于其引脚布局。在动手实践前,建议您对照手中的开发板引脚图,确认引脚配置无误。

配置开发环境

1. 安装和配置 Arduino IDE

请参考 安装和配置 Arduino IDE 教程 下载安装 Arduino IDE 并添加 ESP32 支持。

安装步骤: 安装方式请参考:Arduino 库管理教程

2. 示例程序

Arduino 示例程序位于 示例程序包 的 Arduino 目录中。

示例程序基础例程说明
01_GPIO控制引出 GPIO 引脚的电平状态
02_BlinkRGB实现控制 RGB 呈呼吸灯效果
03_GetchipID实现每隔三秒获取并打印 ESP32-c5 芯片的硬件信息,包括芯片型号、版本、核心数量以及芯片 ID
04_BLE通过 ESP32-C5-Zero 开发板连接蓝牙 BLE 信标并接收广播数据的功能
05_UART实现通过 ESP32-C5-Zero 开发板连接 UART 功能
06_WIFI_AP通过 ESP32-C5-Zero 开发板设置为 AP 热点 (2.4G),允许其他 WiFi 设备接入联网
07_WIFI_STA实现连接指定 WiFi 并打印连接信息,并且通过连接 API 获取天气信息,且支持 WiFi 断线自动重连
08_WIFI_StaticIP通过 ESP32-C5-Zero 开发板使用 WIFI 连接,静态分配 IP 地址

01_GPIO

代码

01_GPIO.ino

代码解释

  • REG_WRITE() 配合 REG_READ() 对 GPIO 输出寄存器按位取反,可一次性切换多组引脚电平。
  • delay(300) 用于控制翻转节奏,让外接 LED 或示波器现象更容易观察。

02_BlinkRGB

代码

02_BlinkRGB.ino

代码解释

  • set_wheel_color(wheel_pos) 根据当前色轮位置计算 RGB 颜色,并写入板载灯珠。
  • wheel_pos++ 持续递增颜色索引,配合 20ms 的刷新间隔形成平滑变色效果。

运行效果




03_GetchipID

代码

03_GetchipID.ino

代码解释

  • ESP.getEfuseMac() 读取芯片出厂烧录的 MAC 地址,并进一步组合成简化的 chip_id
  • 代码通过串口输出芯片型号、版本和核心数,便于快速确认当前板卡信息。

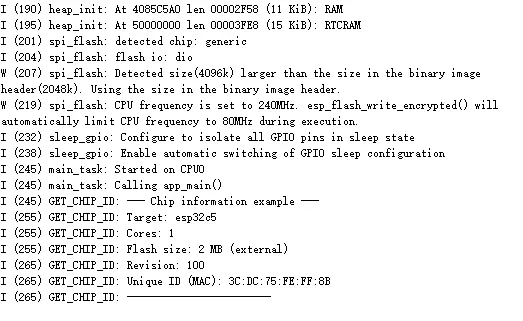

运行效果


04_BLE

代码

04_BLE.ino

代码解释

  • NimBLEDevice::init() 用于初始化 BLE 协议栈,并设置广播时显示的设备名。
  • advertising->start() 启动广播,手机或其他 BLE 设备即可扫描到该开发板。

运行效果


05_UART

代码

05_UART.ino

代码解释

  • Serial1.available() 用于判断串口接收缓冲区中是否有新数据。
  • 读到的数据立即通过 Serial1.write() 回发,实现最基础的串口回环测试。

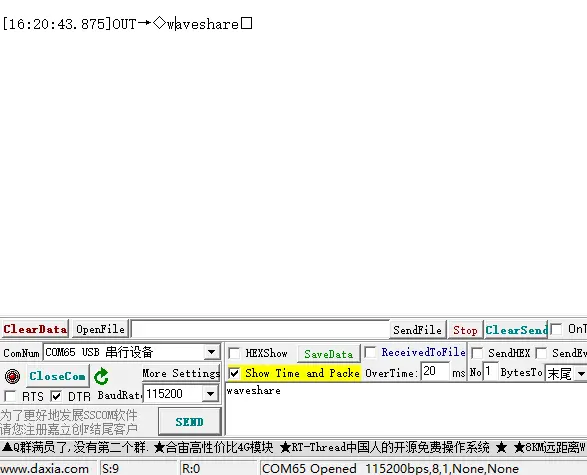

运行效果


06_WIFI_AP

代码

06_WIFI_AP.ino

代码解释

  • WiFi.softAP(ssid, password) 负责启动热点模式,让开发板作为一个 Wi-Fi 接入点工作。
  • WiFi.softAPIP() 可读取热点的本机地址,方便后续让手机或电脑连接测试。

运行效果


07_WIFI_STA

代码

07_WIFI_STA.ino

代码解释

  • WiFi.begin(ssid, password) 用于连接指定路由器,后面的循环持续检查连接状态。
  • 连接成功后通过 WiFi.localIP() 输出分配到的 IP,方便确认联网是否正常。

运行效果


08_WIFI_StaticIP

代码

08_WIFI_StaticIP.ino

代码解释

  • 这段代码每隔 5 秒检查一次联网状态,避免在主循环中频繁重连。
  • 当 Wi-Fi 断开时会重新调用 WiFi.begin() 发起连接,并在成功后打印当前 IP 信息。

运行效果



ESP-IDF 开发

本章节包含以下内容,请按需阅读:

ESP-IDF 入门教程

初次接触 ESP32 ESP-IDF 开发,想要快速上手?我们为您准备了一套通用的 入门教程

请注意:该教程使用 ESP32-S3-Zero 作为教学示例,所有硬件代码均基于其引脚布局。在动手实践前,建议您对照手中的开发板引脚图,确认引脚配置无误。

配置开发环境

备注

以下内容以 Windows 系统为例,使用 VS Code + ESP-IDF 扩展 的方式进行开发。Mac/Linux 用户请参考 官方说明

版本选择

此部分图示以安装 ESP-IDF V5.2.2 为例示范,安装时请选用与您开发板示例匹配的 ESP-IDF 版本。

安装 ESP-IDF 开发环境

  1. 前往 ESP-IDF Installation Manager 下载 ESP-IDF 安装管理器。这是乐鑫最新推出的跨平台安装工具,下文将演示如何使用其离线安装功能。

    在页面中点击 Offline Installer 标签,然后在筛选栏中选择 Windows 操作系统和你需要的 ESP-IDF 版本(图示仅为参考,请以实际为准)。


    确认选择无误后,点击下载按钮。浏览器将自动同时下载两个文件:一个是 ESP-IDF 离线整合包(.zst),另一个是 ESP-IDF 安装器(.exe)


    请耐心等待两个文件下载完成。

  2. 下载完成后,双击运行 ESP-IDF 安装器(eim-gui-windows-x64.exe)

    启动后,可在右上角将界面语言切换为中文。


    安装工具会自动检测同一目录下是否存在离线整合包。点击 从存档安装


    接下来,选择安装路径。建议使用默认路径;若需自定义,请确保路径中不包含中文或空格。确认无误后,点击 开始安装


  3. 当看到如下界面时,表示 ESP-IDF 已安装成功。


  4. 建议同时安装驱动程序。点击 完成安装,然后点击 安装驱动程序


安装 Visual Studio Code 与 ESP-IDF 扩展

  1. 下载并安装 Visual Studio Code

  2. 安装时建议勾选 通过 Code 打开操作添加到 Windows 资源管理器文件上下文菜单,以便快速打开项目文件夹。

  3. 在 VS Code 中,点击侧边活动栏中的 扩展图标 扩展图标(或使用快捷键 Ctrl + Shift + X)打开 扩展 视图。

  4. 在搜索框中输入 ESP-IDF,找到 ESP-IDF 扩展并点击安装。


  5. 当 ESP-IDF 扩展版本 ≥ 2.0 时,扩展会自动检测并识别上述步骤中安装的 ESP-IDF 环境,无需手动配置。

示例程序

ESP-IDF 示例程序位于 示例程序包 的 ESP-IDF 目录中。

示例程序基础例程说明
01_GPIO控制引出 GPIO 引脚的电平状态
02_BlinkRGB实现控制 RGB 呈呼吸灯效果
03_GetchipID获取并打印 ESP32-C5-Zero 芯片的硬件信息,包括芯片型号、版本、核心数量以及芯片 ID
04_BLE实现通过ESP32-C5-Zero 开发板连接蓝牙 BLE 信标并接收广播数据的功能
05_UART实现通过ESP32-C5-Zero 开发板连接 UART 功能
06_WIFI_AP实现通过ESP32-C5-Zero 开发板设置为 AP 热点 (2.4G),允许其他 WiFi 设备接入联网
07_WIFI_STA实现连接指定 WiFi 并打印连接信息
08_WIFI_StaticIP通过 ESP32-C5-Zero 开发板使用 WIFI 连接,静态分配 IP 地址
09_ZIGBEE通过 ESP32-C5-Zero 开发板使用 Zigbee ,控制开发板的LED亮灭
10_Mem_Security通过 ESP32-C5-Zero 开发板使用内存安全功能

01_GPIO


代码

01_GPIO.ino

代码解释

  • 代码先遍历选中的 GPIO 引脚并统一设置输出电平,再通过 output_level = !output_level 实现同步翻转。
  • vTaskDelay(pdMS_TO_TICKS(500)) 用于控制闪烁周期,方便观察 GPIO 输出变化。

02_BlinkRGB


代码

02_BlinkRGB.ino

代码解释

  • led_strip_set_wheel() 根据 wheel_pos 计算当前颜色,适合做循环彩虹灯效。
  • 每次 led_strip_refresh() 后延时 20ms,可让颜色变化看起来更平滑。

运行效果




03_GetchipID


代码

03_GetchipID.ino

代码解释

  • esp_chip_info() 用于读取芯片核心数、版本等基础硬件信息。
  • esp_efuse_mac_get_default() 读取默认 MAC 地址,可作为设备的唯一标识输出。

运行效果


04_BLE


代码

04_BLE.ino

代码解释

  • 代码先初始化 NVS、蓝牙控制器和 Bluedroid 协议栈,这是 BLE 广播运行的基础。
  • esp_ble_gap_config_adv_data_raw() 用于配置原始广播数据,随后设备即可被外部扫描到。

运行效果


05_UART


代码

05_UART.ino

代码解释

  • uart_param_config()uart_driver_install() 和 uart_set_pin() 分别完成串口参数、驱动和引脚映射配置。
  • 最后通过 xTaskCreate() 启动收发任务,让串口接收和发送可以并行运行。

运行效果


06_WIFI_AP


代码

06_WIFI_AP.ino

代码解释

  • 这段代码把开发板配置成 AP 模式,核心是 esp_wifi_set_mode(WIFI_MODE_AP) 和 esp_wifi_set_config()
  • 如果密码为空,会自动切换成开放热点模式,便于快速测试连接。

运行效果


07_WIFI_STA


代码

07_WIFI_STA.ino

代码解释

  • esp_netif_create_default_wifi_sta() 用于创建 STA 网络接口,供开发板连接路由器使用。
  • 注册 Wi-Fi 与 IP 事件回调后,程序就能在联网成功或掉线时执行对应处理逻辑。

运行效果


08_WIFI_StaticIP


代码

08_WIFI_StaticIP.ino

代码解释

  • esp_netif_ip_info_t 结构体用于一次性配置静态 IP、网关和子网掩码。
  • 这类写法适合设备地址需要固定的场景,便于局域网内通过已知地址访问开发板。

运行效果


09_ZIGBEE


  • 1:准备两块ESP32-C5-Zero 开发板,确保它们供电正常且处于可烧录程序的状态。
  • 2:将第一块开发板与电脑连接,使用烧录工具往该开发板烧录 HA_on_off_light 程序(此程序用于控制 RGB 灯),烧录完成后保持开发板上电状态。
  • 3:将第二块开发板与电脑连接,使用烧录工具往该开发板烧录 HA_on_off_switch 程序(此程序用于通过 BOOT 按键实现控制功能),烧录完成后保持开发板上电状态。

代码

09_ZIGBEE.ino

代码解释

  • esp_zb_platform_config() 完成 Zigbee 平台层初始化,准备好射频与主机配置。
  • xTaskCreate(esp_zb_task, ...) 将 Zigbee 主任务独立运行,便于后续扩展网络控制逻辑。

运行效果

10_Mem_Security


代码

10_Mem_Security.ino

代码解释

  • 这几行分别用于查看当前安全状态、权限信息,并测试硬件加密与 TEE/APM 相关功能。
  • 适合用来快速验证芯片安全特性是否初始化正常。


MicroPython 开发

本章节包含以下部分,请按需阅读:

MicroPython 入门教程

初次接触 ESP32 MicroPython 开发,想要快速上手?我们为您准备了一套通用的 ESP32 MicroPython 入门教程

请注意:该教程使用 ESP32-S3-Zero 作为教学示例,所有硬件代码均基于其引脚布局。在动手实践前,建议您对照手中的开发板引脚图,确认引脚配置无误。

配置开发环境

1. 烧录 MicroPython 固件和配置 Thonny

请参考 搭建 MicroPython 开发环境教程 烧录 MicroPython 固件。

2. 其他提示

示例程序基础例程说明
01_GPIO实现控制指定的左右共 20 个 GPIO 引脚依次循环进行高低电平切换,并串口打印每个引脚的电平变化状态
02_BlinkRGB实现控制 RGB 呈流水灯动态效果
03_GetchipID实现每隔三秒获取并打印 ESP32-c5 芯片的硬件信息,包括芯片型号、版本、核心数量以及芯片 ID
04_BLE实现通过ESP32-C5-Zero 开发板连接蓝牙 BLE 信标并接收广播数据的功能
05_UART实现通过ESP32-C5-Zero 开发板连接 UART 功能
06_WIFI_AP实现通过ESP32-C5-Zero 开发板设置为 AP 热点 (2.4G),允许其他 WiFi 设备接入联网
07_WIFI_STA实现通过ESP32-C5-Zero 开发板使用 WIFI 连接,DHCP 分配 IP 地址
08_WIFI_StaticIP实现连接指定 WiFi 并打印连接信息,连接成功后切换为静态 IP 配置,便于局域网内调试和访问。

01_GPIO

代码

GPIO.py

代码解释

  • 代码先把 0 到 12 号 GPIO 配置为输出口,再统一拉高、拉低实现循环闪烁。
  • time.sleep(0.5) 控制亮灭节奏,便于观察引脚输出效果。

02_BlinkRGB

代码

BlinkRGB.py

代码解释

  • wheel(pos) 根据位置值返回不同 RGB 组合,用于生成彩虹渐变色。
  • np.write() 会把颜色数据真正刷新到灯珠上,循环执行后即可看到流动变色效果。

运行效果




03_GetchipID

代码

GetchipID.py

代码解释

  • network.WLAN(network.STA_IF) 用于启用无线网卡的 STA 模式。
  • 读取到的 mac 再经 ubinascii.hexlify() 转成字符串,方便直接打印唯一 ID。

运行效果


04_BLE

代码

BLE.py

代码解释

  • adv_payload() 按 BLE 广播格式拼接设备名和发射功率等字段。
  • ble.gap_advertise() 启动广播后,外部设备就可以扫描到这个 BLE 名称。

运行效果


05_UART

代码

UART.py

代码解释

  • 代码使用 UART(1, ...) 初始化 UART1,并把 TX/RX 分别映射到指定引脚。
  • 主循环中每秒发送一次字符串,可用于最基础的串口连通性测试。

运行效果


06_WIFI_AP

代码

WIFI_AP.py

代码解释

  • 这段代码主要用于输出热点启动后的 SSID、密码和 IP 地址,确认 AP 模式是否正常工作。
  • ap.ifconfig()[0] 取到的是热点当前的本机 IP。

运行效果


07_WIFI_STA

代码

WIFI_STA.py

代码解释

  • sta.connect(SSID, PASSWORD) 发起联网,后面的循环持续等待直到连接成功。
  • 这种写法适合示例演示,能直观看到设备正在连接 Wi-Fi。

运行效果


08_WIFI_StaticIP

代码

WIFI_StaticIP.py

代码解释

  • 连接成功后调用 sta.ifconfig(...) 手动写入静态 IP 配置,覆盖 DHCP 分配结果。
  • 这样设备每次联网后都使用固定地址,便于局域网内调试和访问。

运行效果
