产品特性​

• 搭载 ESP32-C6 高性能 32 位 RISC-V 处理器，主频高达 160MHz
• 集成 Wi-Fi 6、蓝牙 5 和 IEEE 802.15.4 (Zigbee 3.0 和 Thread) 无线通信，具有出色的射频性能
• 内置 512KB HP SRAM、16KB LP SRAM 和 320KB ROM，叠封 16MB Flash
• 搭载 1.54 英寸电子墨水屏，分辨率 200 × 200，具备高对比度、宽视角等特性
• 板载音频编解码芯片，支持语音采集与播放，便于实现 AI 语音交互应用
• 板载 PCF85063 RTC 实时时钟与 SHTC3 温湿度传感器，可实现精准 RTC 时间管理及温湿度监测
• 板载 Micro SD 卡槽，可外接 Micro SD 卡存储图片或文件
• 板载 PWR、BOOT 两个可自定义功能的侧边按钮，方便使用按钮进行自定义功能开发
• 预留 2 × 6 2.54mm 间距的排母接口，方便客户外接扩展使用

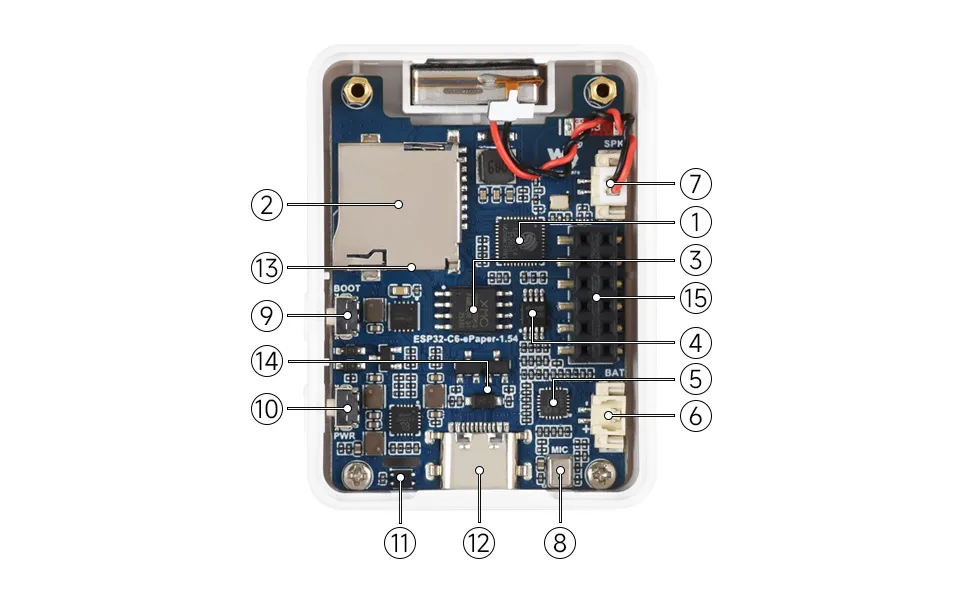

资源简介​

1. ESP32-C6 集成 RISC-V 单核处理器，160MHz 运行频率，支持 2.4GHz Wi-Fi 6 和 BLE 5
2. Micro SD 卡槽 使用时需要将 SD 卡格式化为 FAT32
3. 16MB NOR Flash 用于存储数据
4. 扬声器功放芯片 专业音频功率放大芯片，提供清晰饱满的音频输出，保障高品质外放体验
5. ES8311 音频编解码芯片 支持音频输入与输出，低功耗设计，适合语音识别与语音播放应用
6. MX1.25 2PIN 锂电池接口 用于连接锂电池
7. MX1.25 2PIN 扬声器接口 音频输出信号，外接扬声器
8. 麦克风 采集音频
9. BOOT 按键 按住 BOOT，重新上电可以进入下载模式
10. PWR 电源按键 配合程序可实现锂电池供电情况下的电源控制
11. SHTC3 温湿度传感器 提供环境温湿度测量，便于实现环境监测功能
12. Type-C 接口 ESP32-C6 USB 接口，可用于烧录程序和日志输出
13. TCA9554 (背面) 通过 I2C 接口提供 8 位可编程 GPIO 扩展
14. PCF85063 (背面) RTC 时钟芯片，支持时间保持功能
15. 2 × 6PIN 2.54mm 间距排母 外设扩展接口，用于外接各类模块与传感器

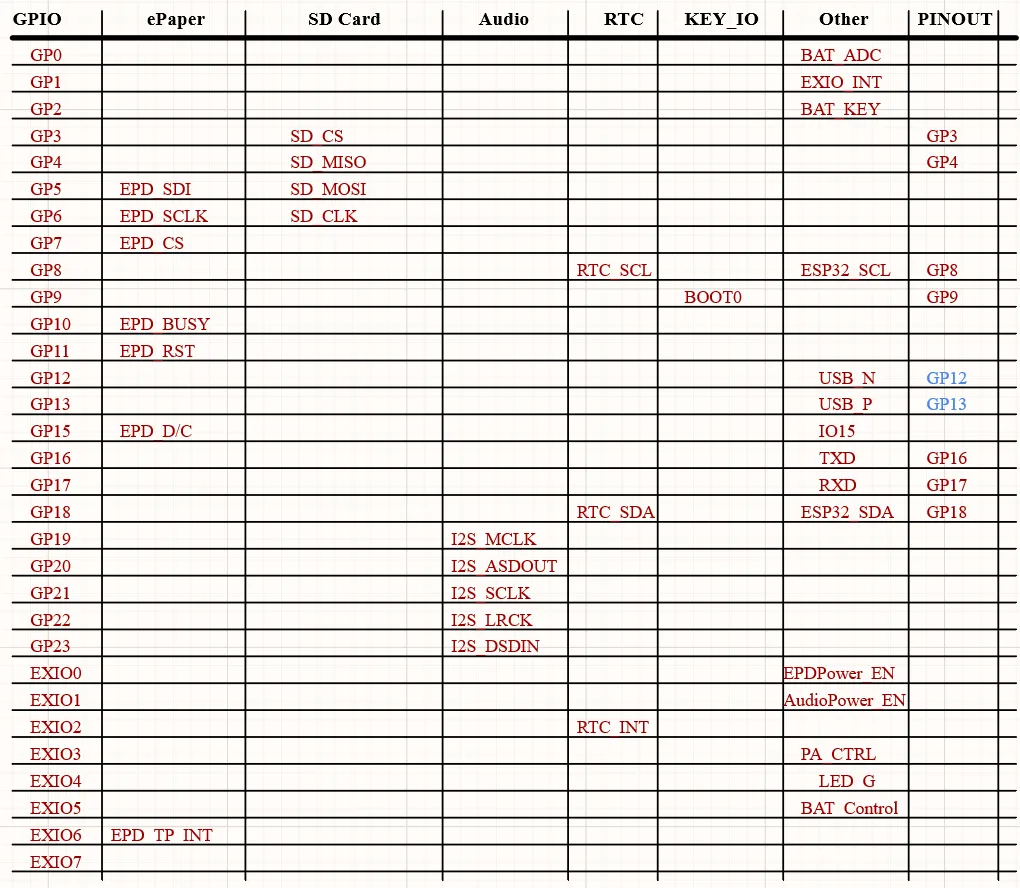

接口介绍​

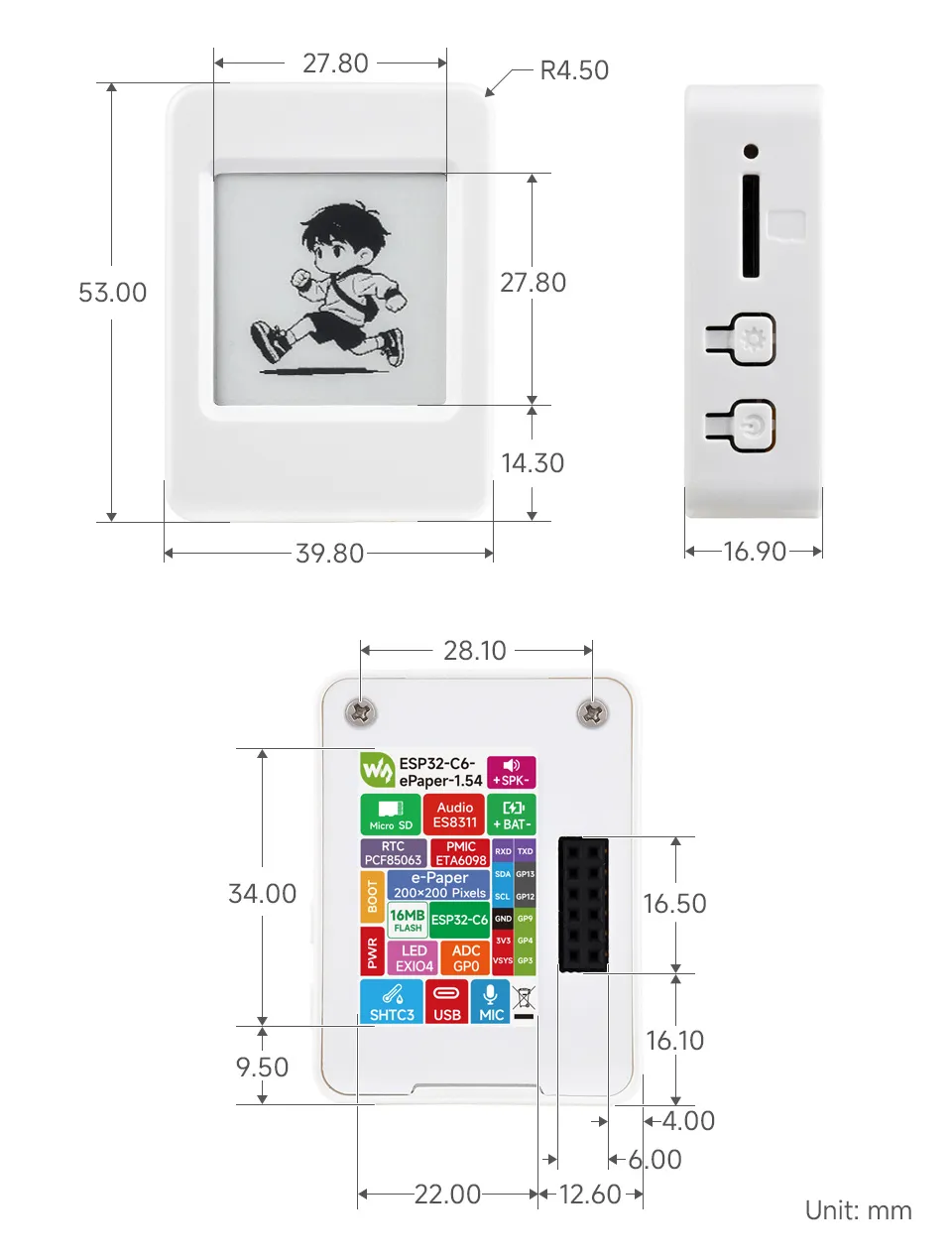

产品尺寸​

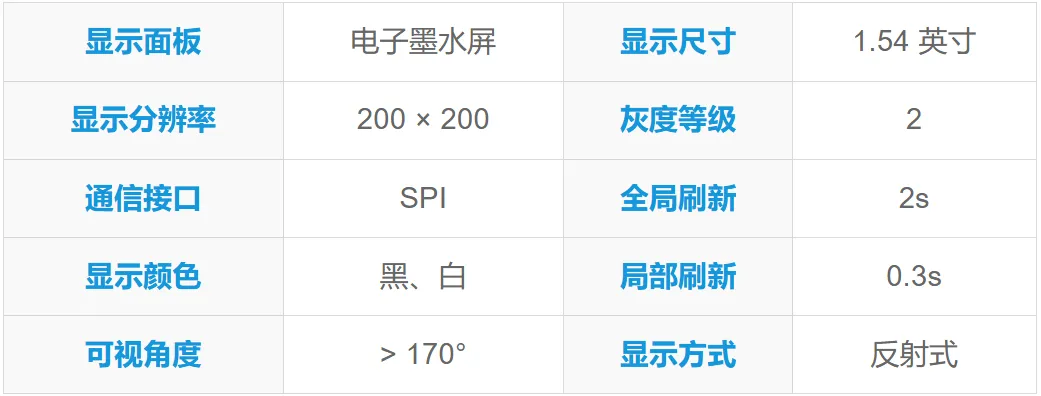

ePaper屏参数​

本章节包含以下部分，请按需阅读：

• Arduino 入门教程
• 配置开发环境
• 示例程序

Arduino 入门教程​

初次接触 Arduino ESP32 开发，想要快速上手？我们为您准备了一套通用的 入门教程。

• 第0节 认识 ESP32
• 第1节 安装和配置 Arduino IDE
• 第2节 Arduino 基础知识
• 第3节 数字输出/输入
• 第4节 模拟输入
• 第5节 脉冲宽度调制 (PWM)
• 第6节 串行通信 (UART)
• 第7节 I2C 通信
• 第8节 SPI 通信
• 第9节 Wi-Fi 基础用法
• 第10节 网页服务器
• 第11节 蓝牙 (Bluetooth)
• 第12节 LVGL 图形界面开发
• 第13节 综合项目

请注意：该教程使用 ESP32-S3-Zero 作为教学示例，所有硬件代码均基于其引脚布局。在动手实践前，建议您对照手中的开发板引脚图，确认引脚配置无误。

配置开发环境​

1. 安装和配置 Arduino IDE​

请参考 安装和配置 Arduino IDE 教程 下载安装 Arduino IDE 并添加 ESP32 支持。

2. 安装库​

• 在安装 Arduino 库时，通常有两种方式可供选择：在线安装 和 离线安装。若库安装要求离线安装，则必须使用提供的库文件。
• 对于大多数库，用户可以通过 Arduino 软件的在线库管理器轻松搜索并安装。然而，一些开源库或自定义库未被同步到 Arduino 库管理器中，因此无法通过在线搜索获取。在这种情况下，用户只能通过离线方式手动安装这些库。
• 可从 该处 下载 ESP32-C6-ePaper-1.54 开发板的示例程序包。包内的 Arduino\libraries 目录已包含本教程所需的全部库文件。

3. Arduino 工程参数设置​

示例程序​

Arduino 示例程序位于 示例程序包 的 Arduino/examples 目录中。

01_ADC_Test​

【程序说明】

• 通过 GPIO 连接的模拟量电压经过 ADC 转换成数字量，然后通过计算得到实际的锂电池电压，并打印到终端。

【硬件连接】

• 使用 USB 线把板子接入电脑

【代码分析】

BoardAdc_Init(); //初始化 ADC
xTaskCreatePinnedToCore(Adc_LoopTask, "Adc_LoopTask", 4 * 1024, NULL, 4, NULL, 0); // Adc测试任务创建

【运行效果】

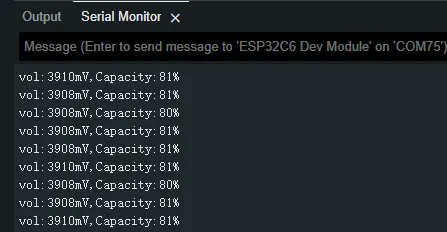

• 程序编译下载完成，打开串口监控可以看到打印输出的电压和电池容量，如下图所示：




02_I2C_PCF85063​

【程序说明】

• 通过 I2C 协议，分别对 PCF85063 芯片进行初始化、设置时间、间隔读取时间，然后打印到终端。

【硬件连接】

• 使用 USB 线把板子接入电脑

【代码分析】

pcf85063a_init(&pcf85063, i2c_bus->Get_I2cBusHandle(), PCF85063A_ADDRESS); //初始化 rtc 芯片
pcf85063a_set_time_date(&pcf85063, datatime); //设置时间
pcf85063a_get_time_date(&pcf85063, &current_time); //获取时间

【运行效果】

• 程序编译下载完成，打开串口监控可以看到打印输出的 RTC 时间，如下图所示：




03_I2C_STHC3​

【程序说明】

• 通过 I2C 协议，分别对 STHC3 芯片进行初始化、读取温湿度数据，然后打印到终端。

【硬件连接】

• 使用 USB 线把板子接入电脑

【代码分析】

Shtc3_Init(i2c_bus); //初始化温湿度传感器
Shtc3_ReadTempHumi(&t,&h);//从传感器获取温湿度

【运行效果】

• 打开串口监控，可以看到打印输出的温湿度数据，如下图所示：




04_SD_Card​

【程序说明】

• 通过 SDSPI 方式驱动 SD 卡，成功挂载之后把 SD 卡信息打印到终端。

【硬件连接】

• 上电之前先给板子装上 FatFs 格式的 SD 卡

【代码分析】

sdcardinitflag = Sdcard_Init(); //初始化sdcard
Sdcard_WriteFile("/sdcard/sdcard.txt",sdcard_test1); //写数据到sdcard
Sdcard_ReadFile("/sdcard/sdcard.txt",sdcard_test2,NULL);//从sdcard读取数据

【运行效果】

• 点击串口监控设备，可以看到输出 sdcard 的信息和读写测试，如图：




05_WIFI_AP​

【程序说明】

• 该示例可将开发板设置为热点，允许手机或其他处于 STA 模式的设备连接到开发板。

【硬件连接】

• 使用 USB 线把板子接入电脑

【代码分析】

• 在 05_WIFI_AP.ino 文件找到 ssid 和 password，然后手机或其他处于 STA 模式的设备即可使用该 ssid 和 password 连接到开发板。

  const char *ssid = "ESP32_AP";
  const char *password = "12345678";


【运行效果】

• 烧录完程序，打开串口终端，如果设备连接热点成功之后，会输出该设备的 MAC 地址，如图：




06_WIFI_STA​

【程序说明】

• 该示例可将开发板配置为 STA 设备，以连接路由器，从而接入系统网络。

【硬件连接】

• 使用 USB 线把板子接入电脑

【代码分析】

• 在 06_WIFI_STA.ino 文件找到 ssid 和 password，然后将其修改为当前环境中可用路由器的 SSID 和 Password。

  const char *ssid = "you_ssid";
  const char *password = "you_password";


【运行效果】

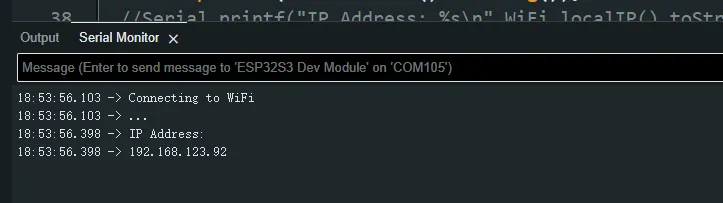

• 烧录完程序，打开串口终端，如果设备连接成功热点之后，会输出所获取的 IP 地址，如图：




07_BATT_PWR_Test​

【程序说明】

• 使用锂电池供电的情况下，演示如何通过 PWR 按键控制系统的电源。

【硬件连接】

• 使用 USB 线把板子接入电脑

【代码分析】

i2c_bus = I2cMasterBus::requestInstance(ESP32_I2C_SCL_PIN, ESP32_I2C_SDA_PIN, ESP32_I2C_DEV_NUM); //I2C 初始化
assert(i2c_bus);
ESP_ERROR_CHECK(esp_io_expander_new_i2c_tca9554(i2c_bus->Get_I2cBusHandle(), ESP_IO_EXPANDER_I2C_TCA9554_ADDRESS_000, &io_expander));//扩展IO 初始化
ESP_ERROR_CHECK(esp_io_expander_set_dir(io_expander, IO_EXPANDER_PIN_NUM_0 | IO_EXPANDER_PIN_NUM_1 | IO_EXPANDER_PIN_NUM_5, IO_EXPANDER_OUTPUT));
ESP_ERROR_CHECK(esp_io_expander_set_level(io_expander, IO_EXPANDER_PIN_NUM_0 | IO_EXPANDER_PIN_NUM_1 | IO_EXPANDER_PIN_NUM_5, 1));
InitializeButtons();  //按键事件初始化
PortLvgl_Start_Init();//LVGL初始化
xTaskCreatePinnedToCore(Button_LoopTask, "Button_LoopTask", 4 * 1024, NULL, 4, NULL, 0);//配合软件实现锂电池开关

【运行效果】

• 程序烧录完成后，断开 USB 供电，接入锂电池，通过长按 PWR 按键进行开机，如图：




  提示

  1. 长按 PWR 按键后松开按键，即可启动，启动之后屏幕会显示 "ON"
  2. 再次长按 PWR 按键，等待屏幕显示 "OFF" ，表示电源关闭成功，松开按键即可

08_Audio_Test​

【程序说明】

• 演示如何获取麦克风的数据，然后再通过扬声器播放。

【硬件连接】

• 使用 USB 线把板子接入电脑

【代码分析】

PortLvgl_Start_Init(); //初始化屏幕
  InitializeButtons();   //初始化按键事件
Lvgl_PortInit(Lvgl_flush_cb); //初始化 LVGL 接口
  Codec_StartInit();     //初始化音频 IC
  ESP_ERROR_CHECK(esp_io_expander_set_dir(io_expander, IO_EXPANDER_PIN_NUM_0 | IO_EXPANDER_PIN_NUM_1 | IO_EXPANDER_PIN_NUM_3, IO_EXPANDER_OUTPUT));
ESP_ERROR_CHECK(esp_io_expander_set_level(io_expander, IO_EXPANDER_PIN_NUM_0 | IO_EXPANDER_PIN_NUM_1 | IO_EXPANDER_PIN_NUM_3, 1)); //EXIO3 打开功放

【运行效果】

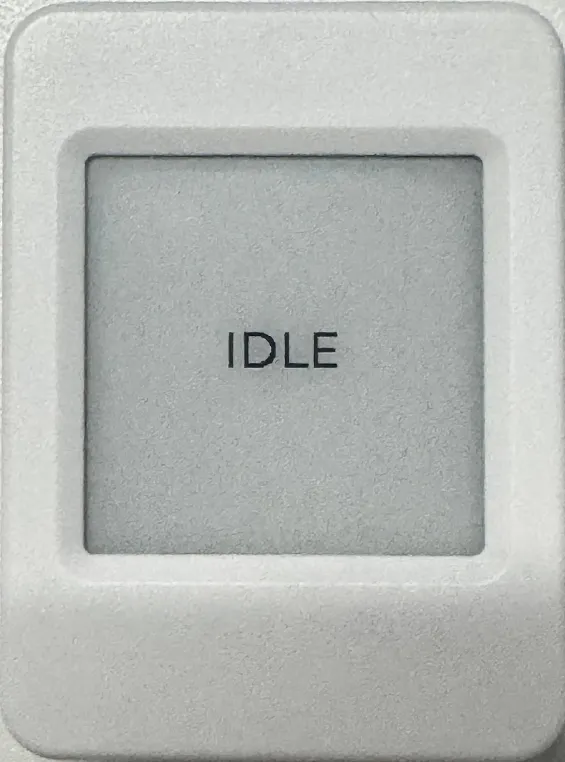

• 程序烧录完成后，如图：




  提示

  1. 单击 BOOT 按键即可进行录音，对着 MIC 说话，2 秒后自动播放录音
  2. 双击 PWR 按键，可以播放一段音乐
  3. 单击 PWR 按键，可以打断音乐播放

09_LVGL_V8_Test​

【程序说明】

• 通过移植LVGL V8，帮助用户快速实现 UI 界面设计。

【硬件连接】

• 使用 USB 线把板子接入电脑

【代码分析】

PortLvgl_Start_Init();          //初始化屏幕
Lvgl_PortInit(Lvgl_flush_cb);   //初始化LVGL8
  xTaskCreatePinnedToCore(Lvgl_LoopTask, "Lvgl_LoopTask", 4 * 1024, NULL, 4, NULL,0); //LVGL 测试任务

【运行效果】

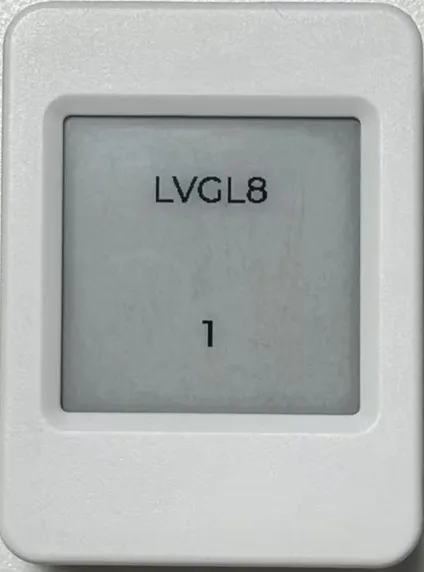

• 程序烧录完成后，设备的运行效果如下：




10_LVGL_V9_Test​

【程序说明】

• 通过移植LVGL V9，帮助用户快速实现 UI 界面设计。

【硬件连接】

• 使用 USB 线把板子接入电脑

【代码分析】

PortLvgl_Start_Init();          //初始化屏幕
Lvgl_PortInit(Lvgl_flush_cb);   //初始化LVGL9
  xTaskCreatePinnedToCore(Lvgl_LoopTask, "Lvgl_LoopTask", 4 * 1024, NULL, 4, NULL,0); //LVGL 测试任务

【运行效果】

• 程序烧录完成后，设备的运行效果如下：




本章节包含以下部分，请按需阅读：

• ESP-IDF 入门教程
• 配置 ESP-IDF 开发环境
• 示例程序

ESP-IDF 入门教程​

初次接触 ESP32 ESP-IDF 开发，想要快速上手？我们为您准备了一套通用的 入门教程。

• 第0节 认识 ESP32
• 第1节 搭建环境
• 第2节 运行实例
• 第3节 创建项目
• 第4节 使用组件
• 第5节 调试程序
• 第6节 FreeRTOS
• 第7节 驱动外设
• 第8节 Wi-Fi 编程
• 第9节 BLE 编程

请注意：该教程使用 ESP32-S3-Zero 作为教学示例，所有硬件代码均基于其引脚布局。在动手实践前，建议您对照手中的开发板引脚图，确认引脚配置无误。

配置 ESP-IDF 开发环境​

安装 ESP-IDF 开发环境​

1. 前往 ESP-IDF Installation Manager 下载 ESP-IDF 安装管理器。这是乐鑫最新推出的跨平台安装工具，下文将演示如何使用其离线安装功能。

   在页面中点击 Offline Installer 标签，然后在筛选栏中选择 Windows 操作系统和你要安装的版本。

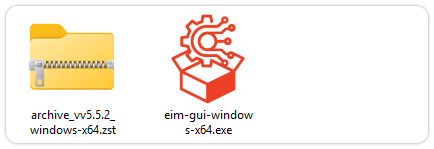

   确认选择无误后，点击下载按钮。浏览器将自动同时下载两个文件：一个是 ESP-IDF 离线整合包(.zst)，另一个是 ESP-IDF 安装器(.exe)。




   请耐心等待两个文件下载完成。

2. 下载完成后，双击运行 ESP-IDF 安装器(eim-gui-windows-x64.exe)。

   启动后，可在右上角将界面语言切换为中文。




   安装工具会自动检测同一目录下是否存在离线整合包。点击 从存档安装。




   接下来，选择安装路径。建议使用默认路径；若需自定义，请确保路径中不包含中文或空格。确认无误后，点击 开始安装。




3. 当看到如下界面时，表示 ESP-IDF 已安装成功。




4. 建议同时安装驱动程序。点击 完成安装，然后点击 安装驱动程序。




安装 Visual Studio Code 与 ESP-IDF 扩展​

1. 下载并安装 Visual Studio Code。

2. 安装时建议勾选 通过 Code 打开操作添加到 Windows 资源管理器文件上下文菜单,以便快速打开项目文件夹。

3. 在 VS Code 中,点击侧边活动栏中的  扩展图标(或使用快捷键 Ctrl + Shift + X)打开 扩展 视图。

4. 在搜索框中输入 ESP-IDF,找到 ESP-IDF 扩展并点击安装。




5. 当 ESP-IDF 扩展版本 ≥ 2.0 时,扩展会自动检测并识别上述步骤中安装的 ESP-IDF 环境,无需手动配置。

示例程序​

ESP-IDF 示例程序位于 示例程序包 的 ESP-IDF 目录中。

01_ADC_Test​

【程序说明】

• 通过 GPIO 连接的模拟量电压经过 ADC 转换成数字量，然后通过计算得到实际的锂电池电压，并打印到终端。

【硬件连接】

• 使用 USB 线把板子接入电脑

【代码分析】

i2c_bus = I2cMasterBus::requestInstance(ESP32_I2C_SCL_PIN,ESP32_I2C_SDA_PIN,ESP32_I2C_DEV_NUM); //初始化I2C
assert(i2c_bus);
ESP_ERROR_CHECK(esp_io_expander_new_i2c_tca9554(i2c_bus->Get_I2cBusHandle(), ESP_IO_EXPANDER_I2C_TCA9554_ADDRESS_000, &io_expander)); //初始化扩展IO
ESP_ERROR_CHECK(esp_io_expander_gpio_wrapper_append_handler(io_expander, GPIO_NUM_MAX)); //扩展IO类IO初始化
BoardPower_Init(); //电源初始化
BoardPower_EPD_ON(); //使能墨水屏电源
BoardPower_Audio_ON(); //使能音频电源
BoardPower_VBAT_ON(); //使能VBAT供电
BoardAdc_Init(); //初始化 ADC

【运行效果】

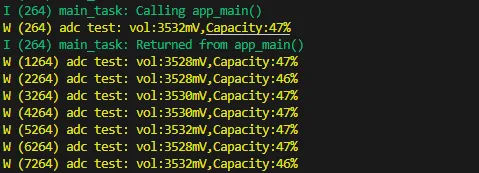

• 程序编译下载完成，打开串口监控可以看到打印输出的电压和电池容量，如下图所示：




02_I2C_PCF85063​

【程序说明】

• 通过 I2C 协议，分别对 PCF85063 芯片进行初始化、设置时间、间隔读取时间，然后打印到终端。

【硬件连接】

• 使用 USB 线把板子接入电脑

【代码分析】

pcf85063a_init(&pcf85063, i2c_bus->Get_I2cBusHandle(), PCF85063A_ADDRESS); //初始化 rtc 芯片
pcf85063a_set_time_date(&pcf85063, datatime); //设置时间
pcf85063a_get_time_date(&pcf85063, &current_time); //获取时间

【运行效果】

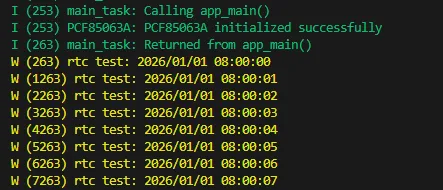

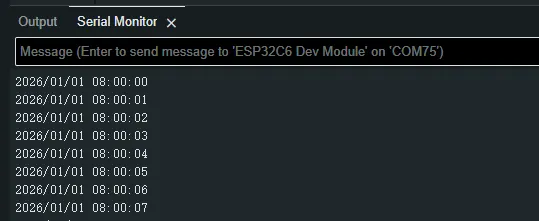

• 程序编译下载完成，打开串口监控可以看到打印输出的 RTC 时间，如下图所示：




03_I2C_STHC3​

【程序说明】

• 通过 I2C 协议，分别对 STHC3 芯片进行初始化、读取温湿度数据，然后打印到终端。

【硬件连接】

• 使用 USB 线把板子接入电脑

【代码分析】

Shtc3_Init(i2c_bus); //初始化温湿度传感器
Shtc3_ReadTempHumi(&t,&h);//从传感器获取温湿度

【运行效果】

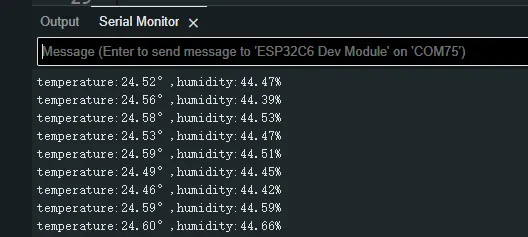

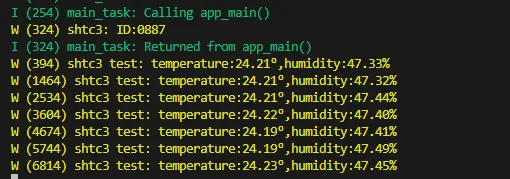

• 打开串口监控，可以看到打印输出的温湿度数据，如下图所示：




04_SD_Card​

【程序说明】

• 通过 SDSPI 方式驱动 SD 卡，成功挂载之后把 SD 卡信息打印到终端。

【硬件连接】

• 上电之前先给板子装上 FatFs 格式的 SD 卡

【代码分析】

sdcardinitflag = Sdcard_Init(); //初始化sdcard
Sdcard_WriteFile("/sdcard/sdcard.txt",sdcard_test1); //写数据到sdcard
Sdcard_ReadFile("/sdcard/sdcard.txt",sdcard_test2,NULL);//从sdcard读取数据

【运行效果】

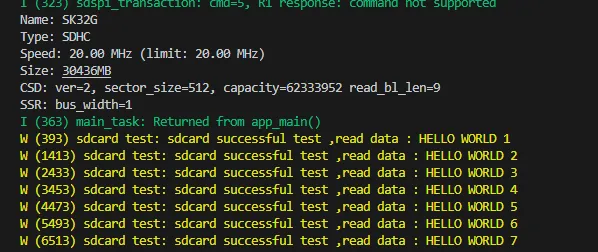

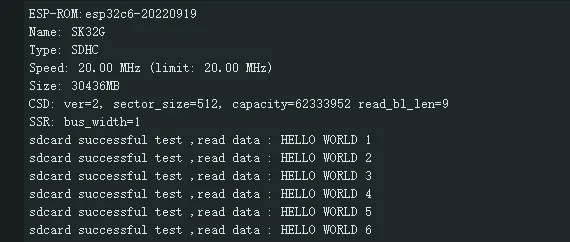

• 点击串口监控设备，可以看到输出 sdcard 的信息和读写测试，如图：




05_WIFI_AP​

【程序说明】

• 该示例可将开发板设置为热点，允许手机或其他处于 STA 模式的设备连接到开发板。

【硬件连接】

• 使用 USB 线把板子接入电脑

【代码分析】

• 在 main.c 文件找到 SSID 和 PASSWORD，然后手机或其他处于 STA 模式的设备即可使用该 SSID 和 PASSWORD 连接到开发板。

  #define EXAMPLE_ESP_WIFI_SSID      "waveshare_esp32"
  #define EXAMPLE_ESP_WIFI_PASSWORD      "wav123456"


【运行效果】

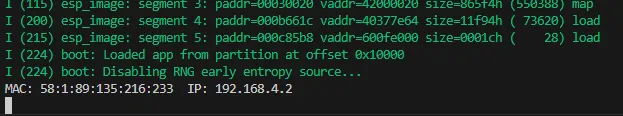

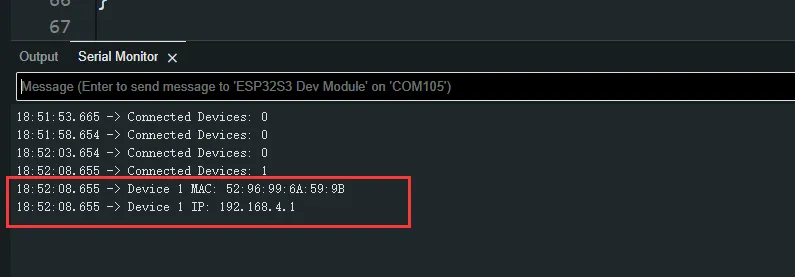

• 烧录完程序，打开串口终端，如果设备连接成功热点之后，会输出该设备的 MAC 地址和 IP 地址，如图：




06_WIFI_STA​

【程序说明】

• 该示例可将开发板配置为 STA 设备，以连接路由器，从而接入系统网络。

【硬件连接】

• 使用 USB 线把板子接入电脑

【代码分析】

• 在 esp_wifi_bsp.c 文件找到 ssid 和 password ，然后将其修改为当前环境中可用路由器的 SSID 和 Password 。

  wifi_config_t wifi_config = {
    .sta = {
      .ssid = "PDCN",
      .password = "1234567890",
    },
  };


【运行效果】

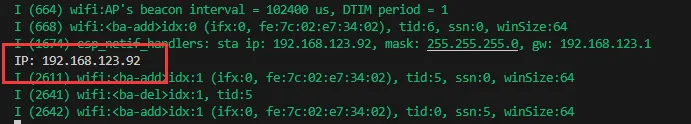

• 烧录完程序，打开串口终端，如果设备连接成功热点之后，会输出所获取的 IP 地址，如图：




07_BATT_PWR_Test​

【程序说明】

• 使用锂电池供电的情况下，演示如何通过 PWR 按键控制系统的电源。

【硬件连接】

• 使用 USB 线把板子接入电脑

【代码分析】

boot_button = new Button(BOOT_BUTTON_PIN); //初始化对应的按键
power_button = new Button(PWR_BUTTON_PIN); //初始化对应的按键
PortLvgl_Start_Init();    //初始化显示器
  InitializeButtons();      //初始化按键事件
Lvgl_PortInit(Lvgl_flush_cb);//LVGL 初始化

【运行效果】

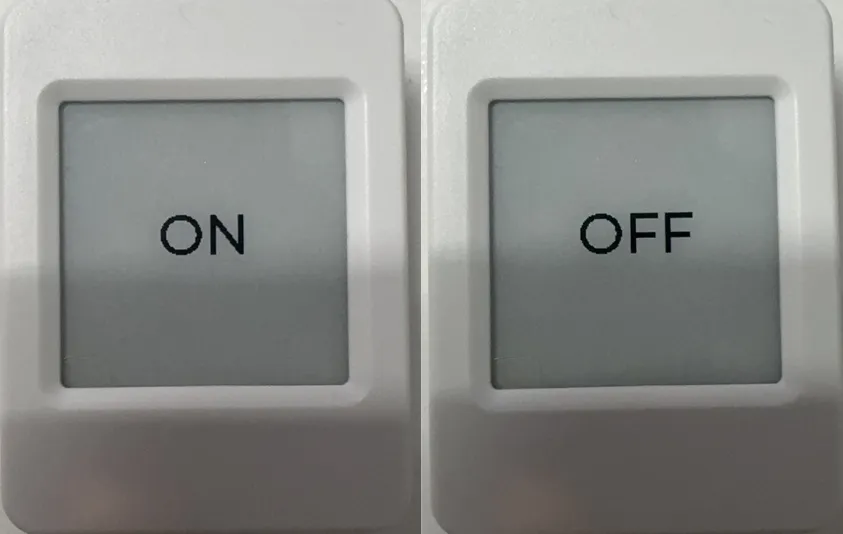

• 程序烧录完成后，断开 USB 供电，接入锂电池，通过长按 PWR 按键进行开机，如图：




  提示

  1. 长按 PWR 按键后松开按键，即可启动，启动之后屏幕会显示 "ON"
  2. 再次长按 PWR 按键，等待屏幕显示 "OFF" ，表示电源关闭成功，松开按键即可

08_Audio_Test​

【程序说明】

• 演示如何获取麦克风的数据，然后再通过扬声器播放。

【硬件连接】

• 使用 USB 线把板子接入电脑

【代码分析】

PortLvgl_Start_Init(); //初始化屏幕
  InitializeButtons();   //初始化按键事件
Lvgl_PortInit(Lvgl_flush_cb); //初始化 LVGL 接口
  Codec_StartInit();     //初始化音频 IC
  ESP_ERROR_CHECK(gpio_set_direction(EXIO_NUM_3, GPIO_MODE_OUTPUT)); //打开功放
gpio_set_level(EXIO_NUM_3,1);

【运行效果】

• 程序烧录完成后，如图：




  提示

  1. 单击 BOOT 按键即可进行录音，对着 MIC 说话，2 秒后自动播放录音
  2. 双击 PWR 按键，可以播放一段音乐
  3. 单击 PWR 按键，可以打断音乐播放

09_LVGL_V8_Test​

【程序说明】

• 通过移植LVGL V8，帮助用户快速实现 UI 界面设计。

【硬件连接】

• 使用 USB 线把板子接入电脑

【代码分析】

PortLvgl_Start_Init();          //初始化屏幕
Lvgl_PortInit(Lvgl_flush_cb);   //初始化LVGL8
  xTaskCreatePinnedToCore(Lvgl_LoopTask, "Lvgl_LoopTask", 4 * 1024, NULL, 4, NULL,0); //LVGL 测试任务

【运行效果】

• 程序烧录完成后，设备的运行效果如下：




10_LVGL_V9_Test​

【程序说明】

• 通过移植LVGL V9，帮助用户快速实现 UI 界面设计。

【硬件连接】

• 使用 USB 线把板子接入电脑

【代码分析】

PortLvgl_Start_Init();          //初始化屏幕
Lvgl_PortInit(Lvgl_flush_cb);   //初始化LVGL9

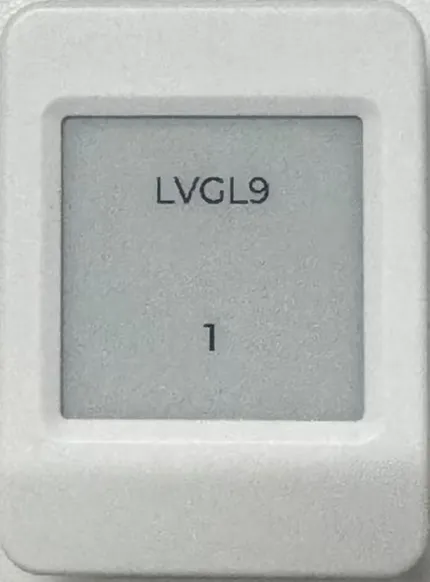

  xTaskCreatePinnedToCore(Lvgl_LoopTask, "Lvgl_LoopTask", 4 * 1024, NULL, 4, NULL,0); //LVGL 测试任务

【运行效果】

• 程序烧录完成后，设备的运行效果如下：




11_FactoryProgram​

【程序说明】

• 综合性工程，简单测试板载硬件功能，也可以直接使用我们提供的 BIN 固件烧录。

【硬件连接】

• 使用 USB 线把板子接入电脑

【代码分析】

i2c_bus = I2cMasterBus::requestInstance(ESP32_I2C_SCL_PIN,ESP32_I2C_SDA_PIN,ESP32_I2C_DEV_NUM); //I2C 初始化
assert(i2c_bus);
FacTestEventGroup = xEventGroupCreate(); //任务组句柄初始化
ESP_ERROR_CHECK(esp_io_expander_new_i2c_tca9554(i2c_bus->Get_I2cBusHandle(), ESP_IO_EXPANDER_I2C_TCA9554_ADDRESS_000, &io_expander));//扩展IO初始化
ESP_ERROR_CHECK(esp_io_expander_gpio_wrapper_append_handler(io_expander, GPIO_NUM_MAX));
BoardPower_Init();      //电源初始化
BoardPower_EPD_ON();    //使能墨水屏电源
BoardPower_Audio_ON();  //使能音频电源
BoardPower_VBAT_ON();   //使能电池供电
PortDisplay_Init();     //初始化局部UI
esp_err_t ret = pcf85063a_init(&pcf85063, i2c_bus->Get_I2cBusHandle(), PCF85063A_ADDRESS); //初始化rtc
boot_button = new Button(BOOT_BUTTON_PIN);//初始化按键
power_button = new Button(PWR_BUTTON_PIN);//初始化按键
while(0 == gpio_get_level(PWR_BUTTON_PIN)) { // 等待上电按钮释放
  vTaskDelay(pdMS_TO_TICKS(100));
}
BoardAdc_Init();          //初始化ADC
Shtc3_Init(i2c_bus);      //初始化温湿度传感器
sdcardinitflag = Sdcard_Init();//初始化sdcard
PortLvgl_Start_Init();//初始化LVGL
InitializeButtons();//初始化按键事件
ESP_ERROR_CHECK(gpio_set_direction(EXIO_NUM_3, GPIO_MODE_OUTPUT));
gpio_set_level(EXIO_NUM_3,1);//使能功放
Codec_StartInit();//初始化codec

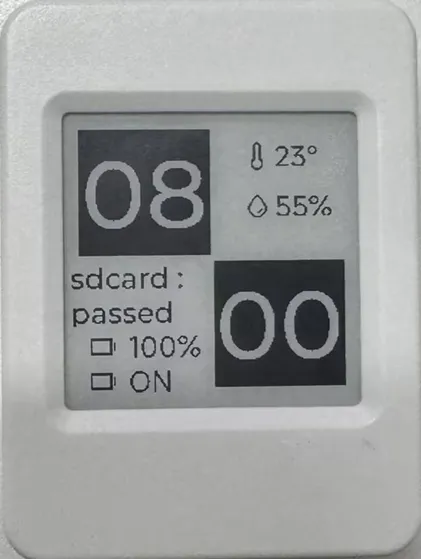

【运行效果】

• 程序烧录完成后，设备的运行效果如下：




1. 硬件资料​

开发板设计文件

• 原理图

2. 技术手册​

• ESP32-C6 芯片官方手册

  • 技术规格书：中文版 | 英文版
  • 技术参考手册：中文版 | 英文版

• 数据手册

  • PCF85063 数据手册
  • SHTC3 数据手册
  • ePaper_1.54 规格书

3. 示例程序​

• ESP32-C6-ePaper-1.54 示例程序（Gitee 仓库）

技术支持

周一-周五（9:30-6:30）周六（9:30-5:30）

手机：13434470212

邮箱：services04@spotpear.cn

QQ：202004841
