产品特性​

• 搭载 RISC-V 32 位双核与单核处理器的高性能 MCU
• 板载 ESP32-C6H8 Wi-Fi 6 协处理器，拓展 ESP32-P4 的 Wi-Fi 6 和 BLE 5 功能
• 128KB HP ROM、16KB LP ROM、768KB HP L2MEM、32KB LP SRAM 和 8KB TCM
• 强大的图像与语音处理能力，图像与语音处理接口包括 JPEG 编解码器、像素处理加速器 (PPA)、图像信号处理器 (ISP) 和 H264 视频编码器
• 芯片封装内叠封 32MB PSRAM，封装外集成 16MB Nor Flash
• 采用 Type-C 接口，提高了用户的使用便捷性和设备的兼容性
• 板载 3.5 英寸电容触摸高清 IPS 屏，320 × 480 分辨率，262K 彩色，能清晰地显示彩色图片
• 内置 ST7796 驱动芯片和 FT6336 电容触控芯片，分别使用 SPI 和 I2C 接口通信，不占用过多接口引脚资源
• 板载 PWR、BOOT 两个可自定义功能的侧边按钮，方便使用按钮进行自定义功能开发
• 板载 3.7V MX1.25 锂电池充放电接口
• 引出 I2C、UART、USB 和多个 GPIO，可供外接设备和调试使用，灵活配置外设功能
• 板载 Micro SD 卡槽，提供扩展存储、快速数据传输和灵活性，适用于数据记录和媒体播放，简化了电路设计
• 板载摄像头接口，支持 OV5647 等摄像头 (MIPI-CSI)
• AXP2101 提供高效的电源管理方案，支持输出多路可配置电压，集成充电与电池管理功能，有助于延长电池寿命
• 安全机制：安全启动、Flash 加密、硬件加密加速器和硬件随机数生成器。同时还支持硬件访问保护，可实现访问权限管理 (APM) 和权限分离

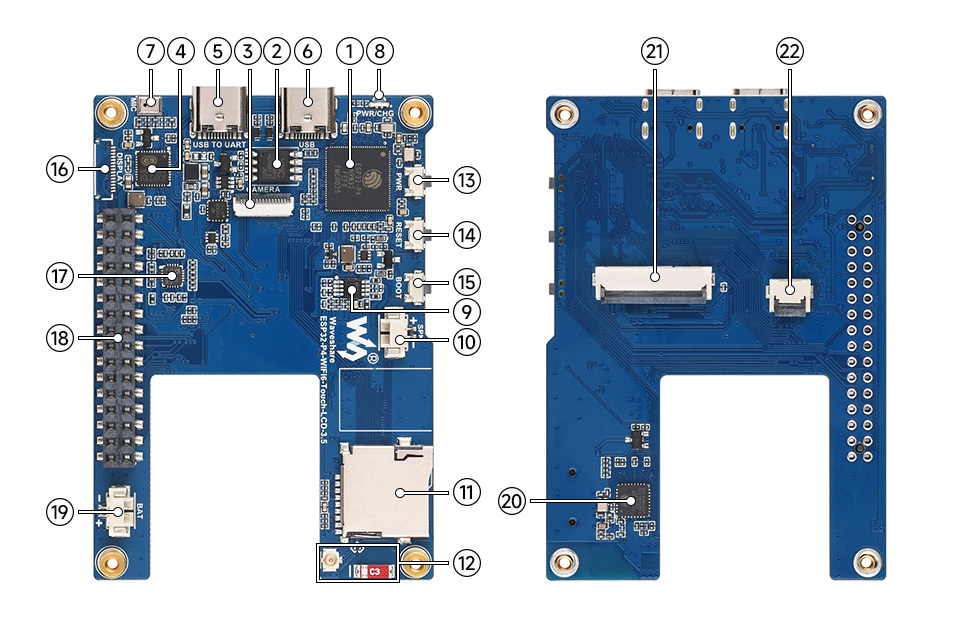

硬件说明​

1. ESP32-P4NRW32 ESP32-P4 叠封 32MB PSRAM
2. 16MB Nor Flash 外部集成存储
3. 摄像头接口 MIPI-CSI (2-lane)，0.5mm 间距，15PIN
4. AXP2101 高集成度的电源管理芯片
5. Type-C 接口 USB TO UART 可用于供电与程序烧录、调试
6. Type-C 接口 USB OTG USB OTG 2.0 High Speed 接口
7. 贴片麦克风 双麦克风阵列输入
8. PWR、Charge 双色灯 接入电源后，当充满电时或无锂电池时亮红灯，有锂电池充电时亮绿灯
9. 功放芯片 支持音频放大输出
10. 扬声器 MX1.25 2PIN 连接器，支持 8Ω 2W 喇叭
11. Micro SD 卡槽 SDIO 3.0 接口协议
12. IPEX 1 代座子和贴片天线 可通过切换电阻位置，切换为使用外部天线
13. PWR 按键 默认长按 6s 关机，短按开机
14. RST 按键 复位按键
15. BOOT 按键 上电或者复位时按下，进入下载模式
16. MIPI-DSI 预留焊盘 支持 0.5mm 间距，15PIN
17. ES8311 低功耗音频编解码芯片 用于处理音频编码、解码
18. 2.54mm 排座接口 引出可用 IO 功能引脚，方便扩展使用
19. MX1.25 锂电池接口 MX1.25 2PIN 连接器，可用于接入 3.7V 锂电池，支持充放电
20. ESP32-C6 SDIO 接口协议，拓展 ESP32-P4 Wi-Fi 6、Bluetooth 5 (LE)
21. SPI 屏幕接口 支持 SPI 接口屏幕
22. I2C 触摸接口 支持 I2C 接口触摸芯片

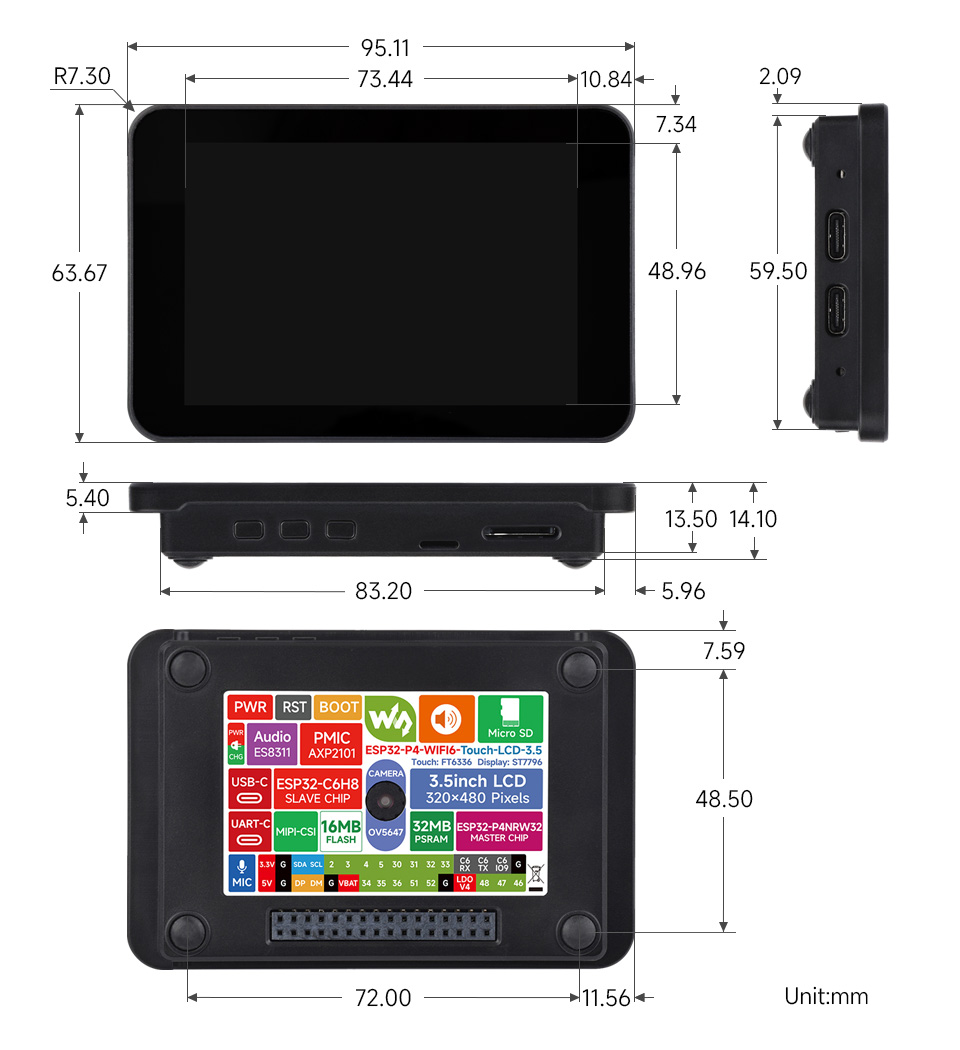

产品尺寸​

ESP-IDF 入门教程

配置 ESP-IDF 开发环境

安装 ESP-IDF 开发环境​

1. 前往 ESP-IDF Installation Manager 下载 ESP-IDF 安装管理器。这是乐鑫最新推出的跨平台安装工具，下文将演示如何使用其离线安装功能。

   在页面中点击 Offline Installer 标签，然后在筛选栏中选择 Windows 操作系统和你要安装的版本。

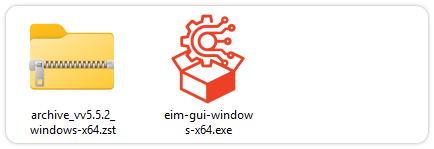

   确认选择无误后，点击下载按钮。浏览器将自动同时下载两个文件：一个是 ESP-IDF 离线整合包(.zst)，另一个是 ESP-IDF 安装器(.exe)。




   请耐心等待两个文件下载完成。

2. 下载完成后，双击运行 ESP-IDF 安装器(eim-gui-windows-x64.exe)。

   启动后，可在右上角将界面语言切换为中文。




   安装工具会自动检测同一目录下是否存在离线整合包。点击 从存档安装。




   接下来，选择安装路径。建议使用默认路径；若需自定义，请确保路径中不包含中文或空格。确认无误后，点击 开始安装。




3. 当看到如下界面时，表示 ESP-IDF 已安装成功。




4. 建议同时安装驱动程序。点击 完成安装，然后点击 安装驱动程序。




安装 Visual Studio Code 与 ESP-IDF 扩展​

1. 下载并安装 Visual Studio Code。

2. 安装时建议勾选 通过 Code 打开操作添加到 Windows 资源管理器文件上下文菜单,以便快速打开项目文件夹。

3. 在 VS Code 中,点击侧边活动栏中的  扩展图标(或使用快捷键 Ctrl + Shift + X)打开 扩展 视图。

4. 在搜索框中输入 ESP-IDF,找到 ESP-IDF 扩展并点击安装。




5. 当 ESP-IDF 扩展版本 ≥ 2.0 时,扩展会自动检测并识别上述步骤中安装的 ESP-IDF 环境,无需手动配置。

示例程序​

01_HowToCreateProject​

• 项目结构：

  • 打开 ESP-IDF 插件，点击 New project，选择 ESP-IDF 示例 ——> sample_project ——> 点击创建

  • 新建并在窗口中打开可以查看到 VS Code 的结构如下：

    ├── CMakeLists.txt
    ├── main
    │   ├── CMakeLists.txt
    │   └── main.c
    └── README.md


• ESP-IDF 工程项目详解：

  • 组件（Component）:ESP-IDF 中的组件是构建应用的基本模块，每个组件通常是相对独立的代码库或库，能实现特定的功能或服务，可以被应用程序或是其他组件重复使用，类似于 Python 开发中的库的定义。

    • 组件的引用：Python 开发环境中引入库只需要“import 库名或路径”即可，而 ESP-IDF 基于 C 语音基础，引入库是通过 CMakeLists.txt 进行配置和定义的。

    • 当我们使用在线组件时，通常使用idf.py add-dependency <componetsName>来为项目添加在线组件，这会生成一个idf_component.yml文件用于管理组件。

    • CmakeLists.txt 的作用：ESP-IDF 编译时编译工具 CMake 会首先通过读取工程目录的顶层 CMakeLists.txt 的内容来读取构建规则，识别需要编译的内容。当在 CMakeLists.txt 中引入了需要的组件、程序后，编译工具 CMake 会根据索引导入每个所需要编译的内容。编译过程如：




• VS Code 用户界面底部工具栏说明：

  打开 ESP-IDF 工程时，底部会自动加载环境。对于 ESP32-P4-WIFI6-Touch-LCD-3.5 开发，底部工具栏非常重要，如图所示：




• ①ESP-IDF 开发环境版本管理器：当我们的工程需要区分开发环境版本时，可以通过安装不同版本的 ESP-IDF 来分别管理，当工程使用特定版本时，可以通过使用它来切换

• ② 设备烧录 COM 口，选择以将编译好的程序烧录进芯片上

• ③set-target 芯片型号选择：选择对应的芯片型号，如：ESP32-P4-WIFI6-Touch-LCD-3.5 需要选择 esp32p4 为目标芯片

• ④menuconfig：点击修改 sdkconfig 配置文件内容

• ⑤fullclean 清理按钮：当工程编译报错或其他操作污染编译内容时，通过点击清理全部编译内容

• ⑥Build 构建工程：当一个工程满足构建时，通过此按钮进行编译

• ⑦flash 烧录按钮：当一个工程 Build 构建通过时，选择对应开发板 COM 口，点击此按钮可以将编译好的固件烧录至芯片

• ⑧monitor 开启烧录口监控：当一个工程 Build—>Flash 后，可通过点击此按钮查看烧录、调试口输出的 log，以便观察应用程序是否正常工作

• ⑨Build Flash Monitor 一键按钮：用于连续执行 Build—>Flash—>Monitor，常被称作小火苗

02_HelloWorld​

了解完 VS Code 用户界面底部工具栏说明后，通过 Hello World 工程可以快速入门和了解 ESP32 开发环境的基础项目。它演示了如何使用 ESP-IDF 来创建一个基本的应用程序，并且涵盖了 ESP32 的开发流程，包括编译、烧录和监视器调试的步骤。

1. 打开示例工程 HelloWorld 后，设置好目标端口、芯片类型（此处注意，选择好芯片类型时右下角有加载动作，这是 ESP-IDF 正在执行 idf.py set-target esp32p4 的操作指令，它需要从包管理器拉取对应芯片的架构包环境，需要一定时间处理，请一定要耐心等待，如果此时点击构建等操作会有报错！！！)

2. 通过底部工具 一键构建、烧录、监视，可以查看到终端输出 Hello World!

3. 代码内容解析

   1. 代码中仅有一个 app_main 主函数，通过条件判断来确定打印内容输出，并在末尾添加了循环，实现 10s 重启芯片。
   2. app_main 函数是 ESP-IDF（Espressif IoT Development Framework）开发框架中用户应用程序的入口点。它是 ESP-IDF 项目的核心函数，相当于 C 语言标准程序中的 main 函数。在 ESP32 开发中，app_main 函数是由实时操作系统（FreeRTOS）调度的第一个任务，这也是用户代码执行的起始点。

4. 代码效果




03_i2c_tools​

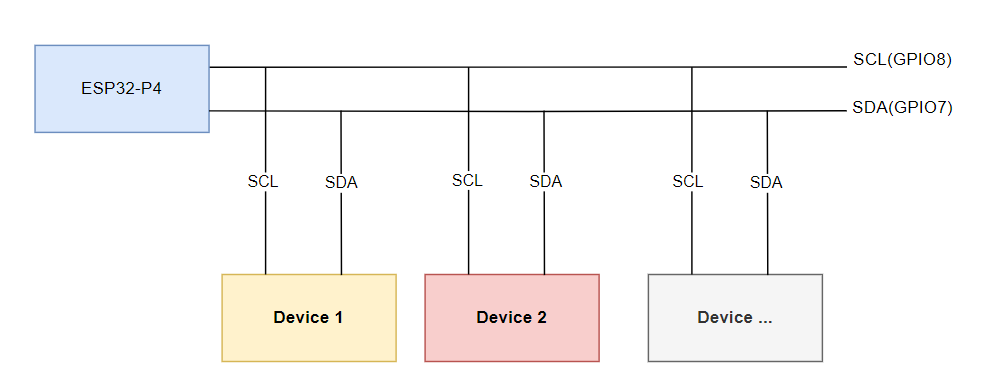

I2C 是一个较常用的串行通信总线，它可以通过两条线进行通信，一根数据线（SDA, Serial Data）和一根时钟线（SCL, Serial Clock），并支持多主多从模式。在 ESP32-P4 上一共有 2 个 I2C 总线接口，芯片内部通过 GPIO 交换矩阵可配置使用任意 GPIO 管脚，这个特性可以让我们自由的使用任意 GPIO 作为 I2C 的引脚控制，当然 ESP32-P4 I2C 支持 Slave、Master 模式，以下主要使用 I2C 主机（Master）模式，用于 ESP32-P4 启动通信、控制并向从设备（可以是任何 I2C 接口的传感器）发送数据请求或接收数据。 ESP32-P4-WIFI6-Touch-LCD-3.5 的 I2C 引脚默认使用 SCL(GPIO8)、SDA(GPIO7)

ESP-IDF 中，I2C 总线需要 i2c_master_bus_config_t 指定配置：

• i2c_master_bus_config_t::clk_source 选择 I2C 总线的源时钟，使用默认 I2C 时钟源（通常都使用默认时钟源）则为 I2C_CLK_SRC_DEFAULT 即可
• i2c_master_bus_config_t::i2c_port 设置控制器使用的 I2C 端口，正如上述说明，ESP32-P4 的 I2C 是有两个的，当有两个不同的 I2C 需要同时启用，则需要使用其来区分
• i2c_master_bus_config_t::scl_io_num 设置串行时钟总线 （SCL） 的 GPIO 编号，在 ESP32-P4-WIFI6-Touch-LCD-3.5 上，为 8
• i2c_master_bus_config_t::sda_io_num 设置串行数据总线 （SDA） 的 GPIO 编号，在 ESP32-P4-WIFI6-Touch-LCD-3.5 上，为 7
• i2c_master_bus_config_t::glitch_ignore_cnt 设置 Master Bus 的 Glitch Period，如果线路上的 Glitch Period 小于此值，可以过滤掉，通常值为 7
• i2c_master_bus_config_t::enable_internal_pullup 启用内部 pullups，在 ESP32-P4-WIFI6-Touch-LCD-3.5 上，已经有额外的 I2C 上拉，无需启用内部上拉

经上所述，I2C 配置为：

   i2c_master_bus_config_t i2c_bus_config = {
       .clk_source = I2C_CLK_SRC_DEFAULT,
       .i2c_port = I2C_NUM_0,
       .scl_io_num = 8,
       .sda_io_num = 7,
       .glitch_ignore_cnt = 7,
       .flags.enable_internal_pullup = false,
   };

1. 打开 i2c_tools 工程，选择好 COM 口和芯片型号，点击 进入设置，这里会打开一个新的标签：SDK Configuration editor 也就是 menuconfig，我们直接在搜索栏中搜索 I2C，看到此时内容已经检索，并且示例例程中的 SCL GPIO Num、SDA GPIO Num 已经对应上了 SCL(GPIO8)、SDA(GPIO7)

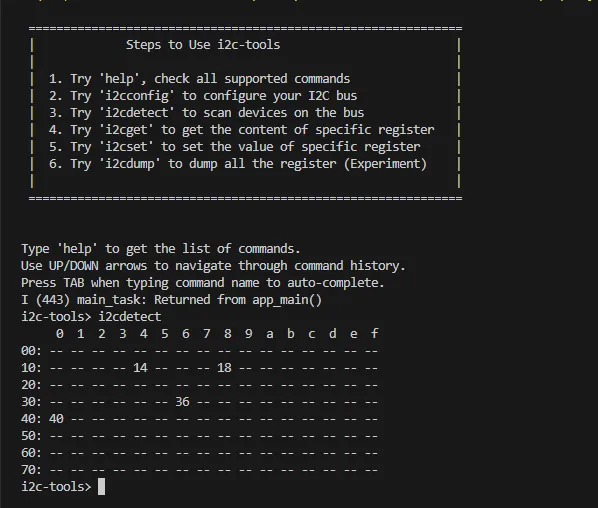

2. 接下来可以直接通过点击  编译、烧录、监视，完成后会在终端查看到命令菜单，当我们执行 i2cdetect 后，会打印出所有的 I2C 地址，如果有设备存在则会显示数字，如图：




3. 上述步骤已经实现了 I2C 设备通信的基础，在 I2C 通信协议设备中，常常需要通过 I2C 总线向对应地址的设备写寄存器配置以实现 I2C 设备的功能，此时我们需要在程序中写好 I2C 设备的初始化程序以便驱动 I2C 设备。不同的 I2C 设备存在不同的 I2C 地址，在开发中我们可以通过 i2ctools 工具查询接入的 I2C 地址，然后通过阅读其芯片手册查询寄存器、配置等内容实现 I2C 总线的通信。

04_wifistation​

ESP32-P4 本身不带 WIFI/BT 功能，而 ESP32-P4-WIFI6-Touch-LCD-3.5 通过 SDIO 连接了一块 ESP32-C6 模组来拓展 WIFI 功能。ESP32-C6 作为 Slave，通过一系列指令集支持 ESP32-P4 作为 Host 通过 SDIO 来使用 WIFI 6/BT 5 功能，通过添加两个组件后，可以做到无缝使用 esp_wifi。

// 在一个 WIFI 工程下，通过 ESP-IDF 组件管理工具添加下述两个组件
// 根据组件更新版本，可能会要求使用不同版本的组件，具体以实测为准
idf.py add-dependency espressif/esp_wifi_remote==0.14.*
idf.py add-dependency espressif/esp_hosted==1.4.*

1. 打开 wifistation 工程，进行组件的添加

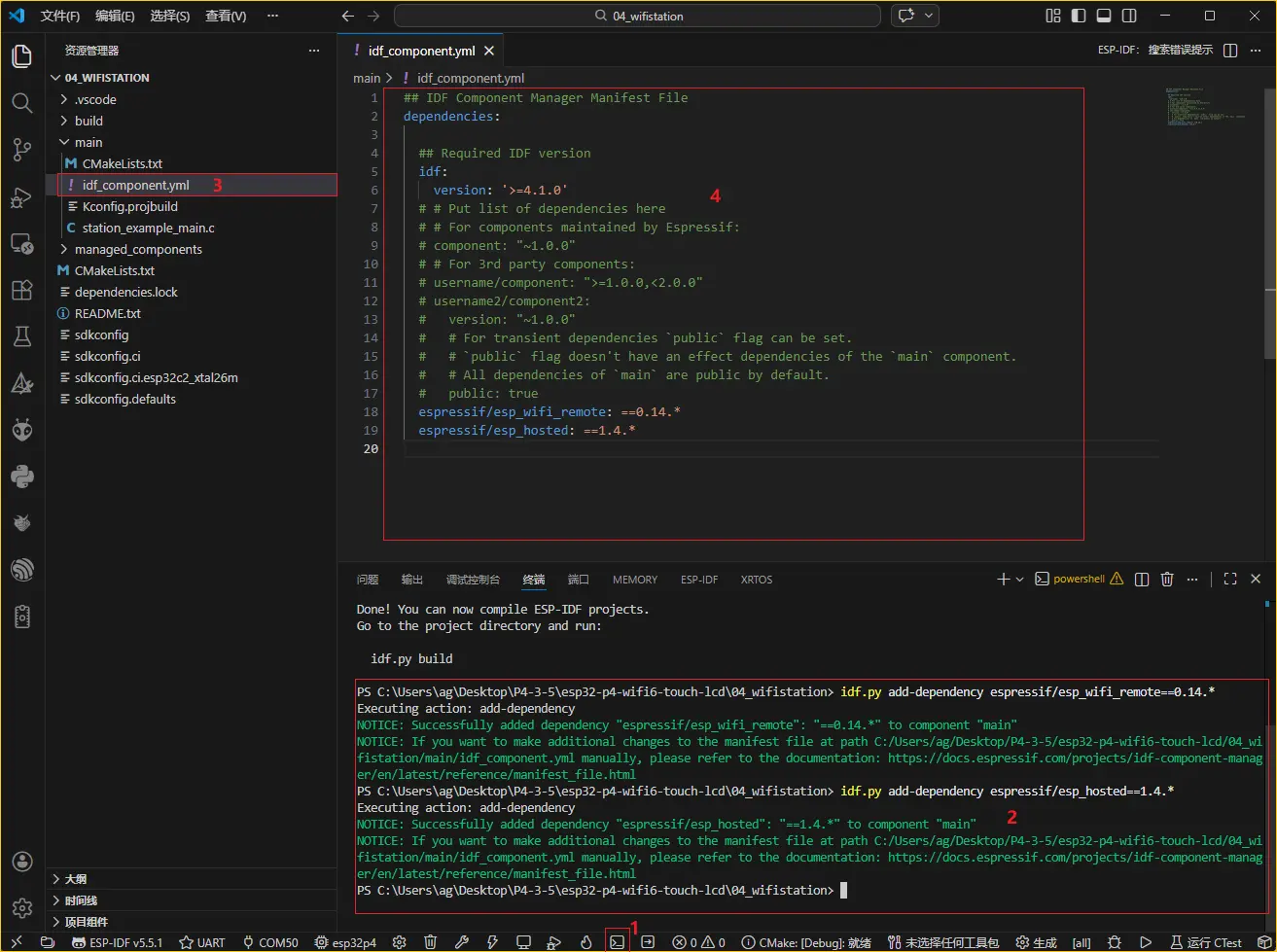

2. 如上图所示，是添加组件的具体步骤

   1. 打开 ESP-IDF Terminal。
   2. 在 Terminal 里将所需要的组件进行添加。
   3. 成功添加后，在工程项目中的 main 文件夹中会多出一个 idf_component.yml，此文件的作用已经在 ESP-IDF 工程目录章节说明过是用于管理项目组件的
   4. 打开后，可以看到已经添加上了 espressif/esp_hosted: "1.4.*"和 espressif/esp_wifi_remote: "0.14.*" 两个组件，在构建项目时，它们会被添加到项目中。

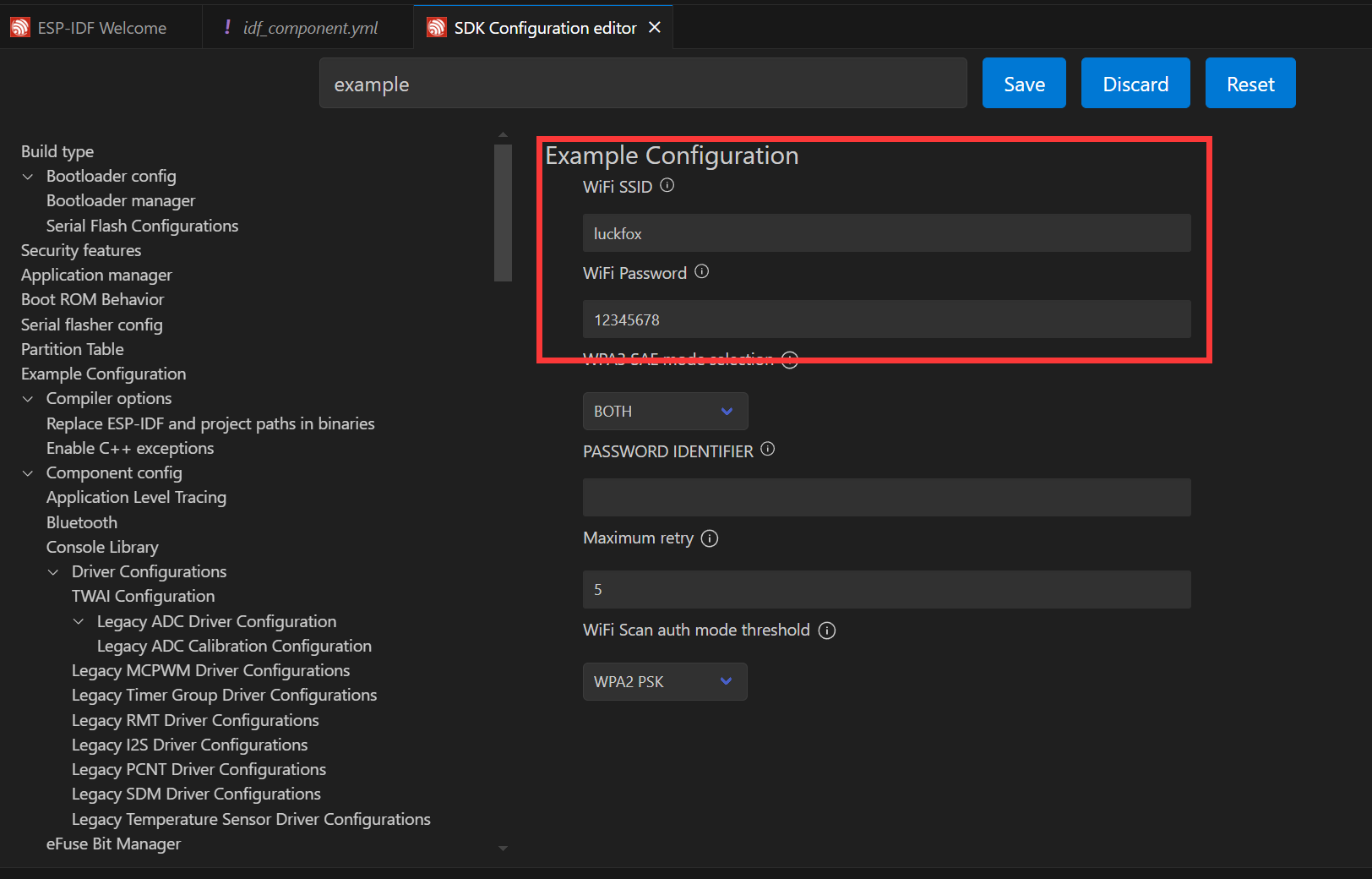

3. 接下来可以通过点击  打开设置，输入 Example 检索，这里设置好要连接 WIFI 的 ssid 和 password，注意 ESP32-C6 是支持 2.4GHz 的 WiFi-6，在选择目标 WiFi 时要确认好频率是 2.4GHz 的，修改完之后需要保存，否则会出错！




4. 接下来可以直接通过点击 编译、烧录、监视，完成后会在终端查看到如下结果，此时 ESP32-P4-WIFI6-Touch-LCD-3.5 已经接入 WIFI 并且联网了：




05_sdmmc​

ESP32-P4-WIFI6-Touch-LCD-3.5 板载了一个 4-Wire SDIO3.0 的卡槽，可拓展片外存储

• 支持的速率模式

  • 默认速率 (20 MHz)
  • 高速模式（40 MHz）

• 配置总线宽度和频率

  ESP-IDF 中，使用 sdmmc_host_t 和 sdmmc_slot_config_t 设置配置，如设置默认 20MHz 通信频率、4 线宽度通信，则为：

  sdmmc_host_t host = SDMMC_HOST_DEFAULT();
  sdmmc_slot_config_t slot_config = SDMMC_SLOT_CONFIG_DEFAULT();


  在支持 40 MHz 频率通信的设计中，可以调整 sdmmc_host_t 结构体中的 max_freq_khz 字段，提升总线频率：

  sdmmc_host_t host = SDMMC_HOST_DEFAULT();
  host.max_freq_khz = SDMMC_FREQ_HIGHSPEED;


  ESP32-P4-WIFI6-Touch-LCD-3.5 上的 SDMMC 4 线连接定义应该为：

  sdmmc_slot_config_t slot_config = SDMMC_SLOT_CONFIG_DEFAULT();
  slot_config.width = 4;
  slot_config.clk = 43;
  slot_config.cmd = 44;
  slot_config.d0 = 39;
  slot_config.d1 = 40;
  slot_config.d2 = 41;
  slot_config.d3 = 42;
  slot_config.flags |= SDMMC_SLOT_FLAG_INTERNAL_PULLUP;

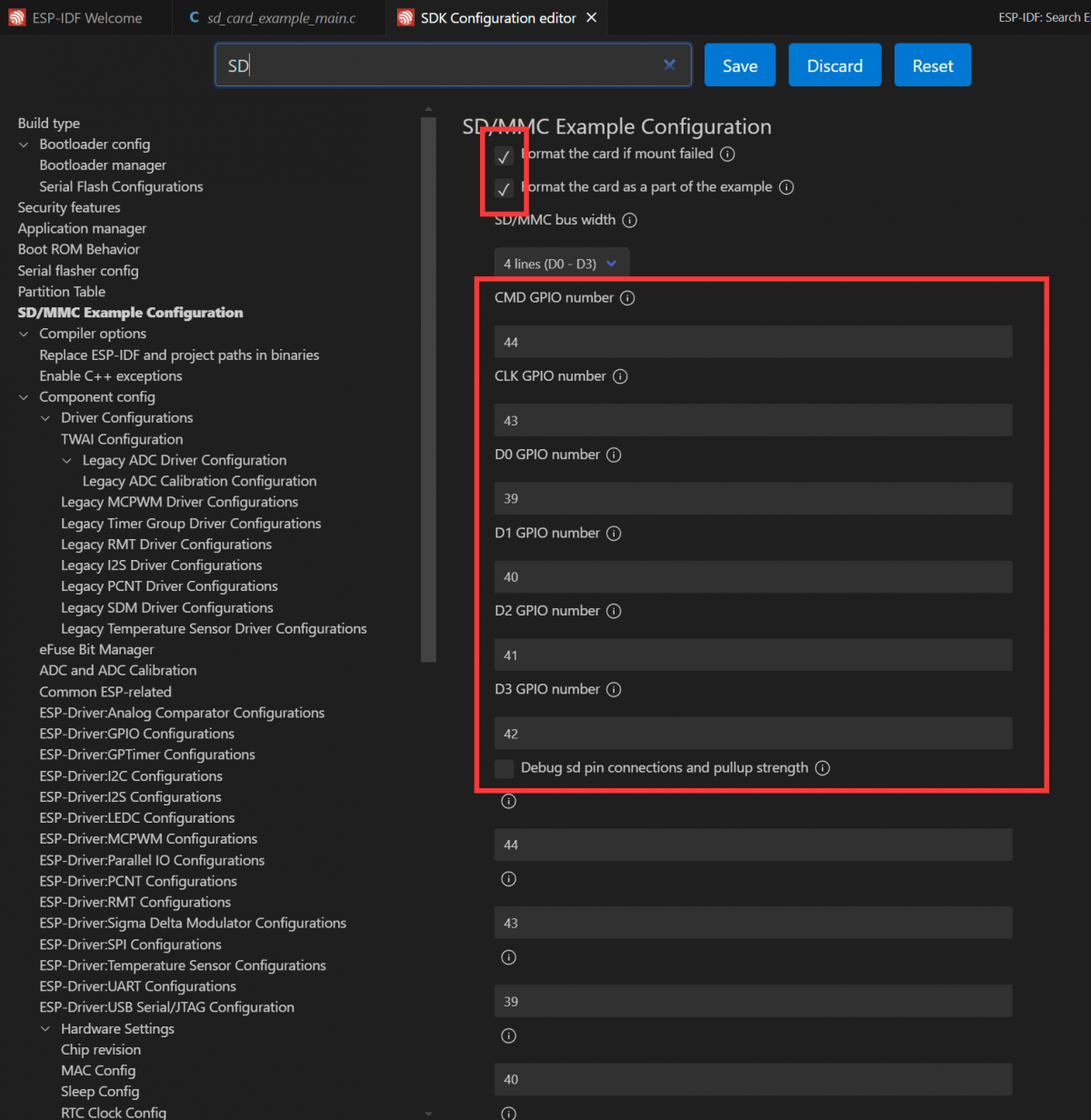

  1. 打开 sdmmc 工程，选择好 COM 口和芯片型号，因为 demo 工程将引脚定义为宏，所以需要进行配置，当然也可以直接填入引脚数值。点击 进入设置，这里会打开一个新的标签：SDK Configuration editor 也就是 menuconfig，我们直接在搜索栏中搜索 sd，看到此时内容已经检索，并且示例配置已经配置，勾选上默认初始化且默认创建示例文件：

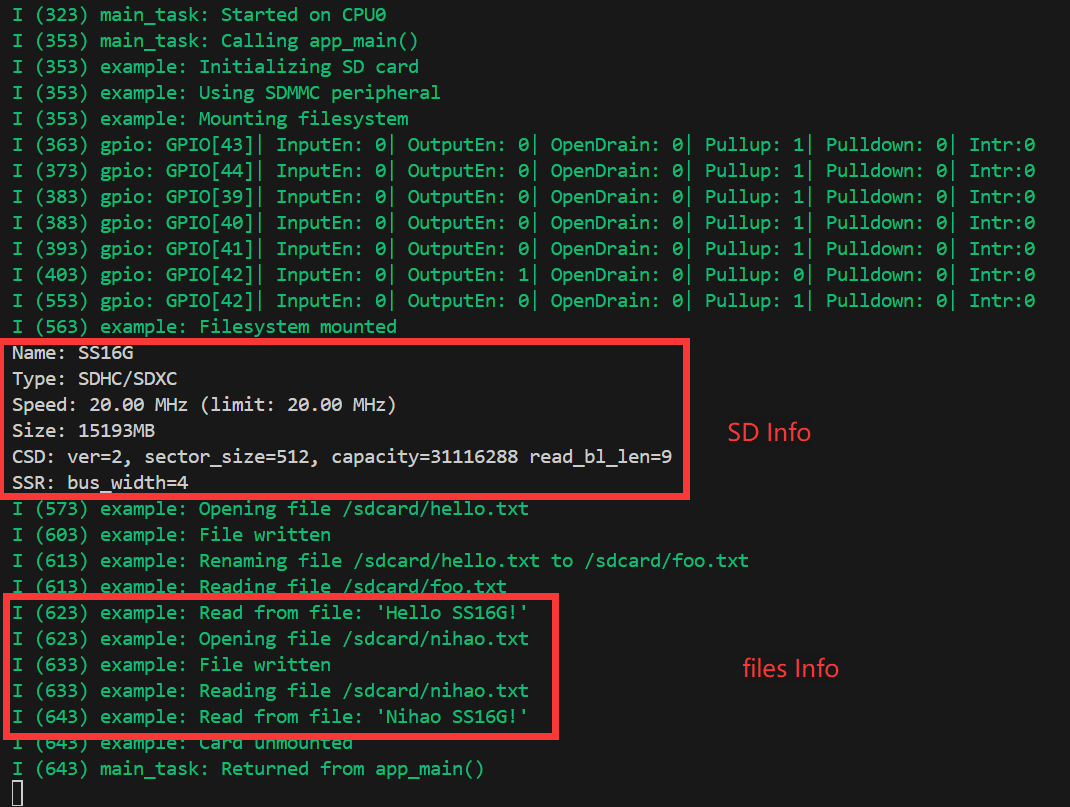

  2. 接下来插入准备好的 SD 卡，通过点击 编译、烧录、监视，完成后会在终端查看到命令菜单输出了目录下的文件内容：




06_I2SCodec​

I2S（Inter-IC Sound） 是一种用于传输音频数据的数字通信协议。I2S 是一种串行总线接口，主要用于音频设备之间的数字音频数据传输，例如数字音频处理器 (DSP)、数字-模拟转换器 (DAC)、模拟-数字转换器 (ADC) 和音频编解码器。 ESP32-P4 包含 1 个 I2S 外设。通过配置这些外设，可以借助 I2S 驱动来输入和输出采样数据。

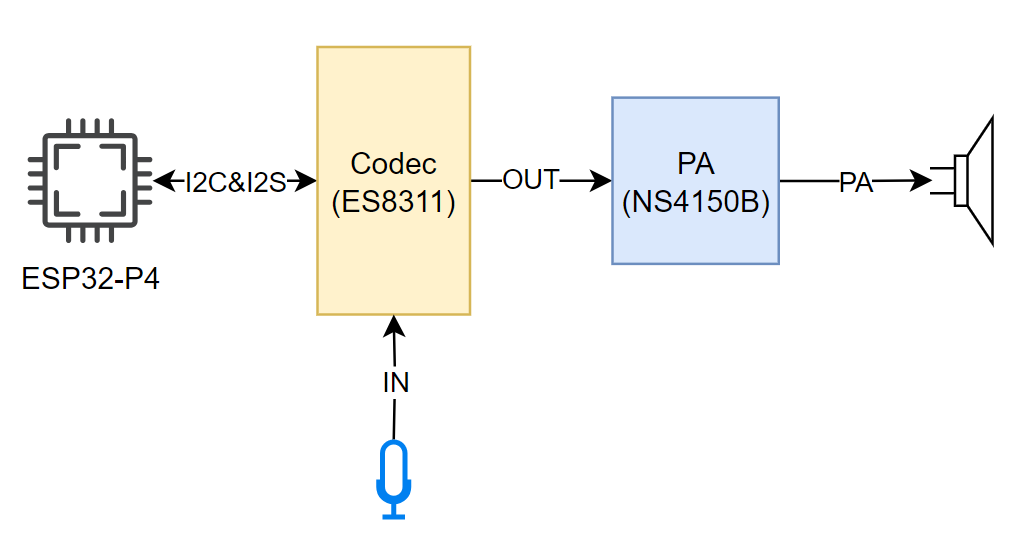

ESP32-P4-WIFI6-Touch-LCD-3.5 板载了 es8311 Codec 芯片和 NS4150B 功放芯片组合，I2S 总线和引脚分布如下：

• MCLK (Master Clock)：主时钟信号。这个时钟通常由外部设备（如 MCU 或 DSP）提供给 ES8311，用于为其内部的数字音频处理模块提供时钟源。
• SCLK (Serial Clock) ：串行时钟信号。这个信号通常用于 I2S 数据传输的时钟同步，由主设备生成，用于指示数据的传输速率。每个音频样本的每一位的传输都需要一个时钟周期。
• ASDOUT (Audio Serial Data Output) 或 DOUT：音频数据输出引脚。ES8311 将解码后的数字音频数据输出到该引脚，然后传输给功放芯片或其他音频设备。
• LRCK (Left/Right Clock) 或 WS (Word Select)：左右声道选择信号，用于指示当前数据样本属于左声道还是右声道。通常在 I2S 协议中，一个时钟周期表示左声道数据，另一个时钟周期表示右声道数据。
• DSDIN (Digital Serial Data Input) 或 DIN：数字音频数据输入引脚。该引脚接收来自外部音频设备或主设备的音频数据。ES8311 将这些数据解码，并通过内部的数字信号处理模块处理这些音频信号。

ESP32-P4-WIFI6-Touch-LCD-3.5 es8311 驱动使用了 ES8311 组件，使用时可以通过 IDF Component Manager 来添加。

idf.py add-dependency "espressif/es8311"

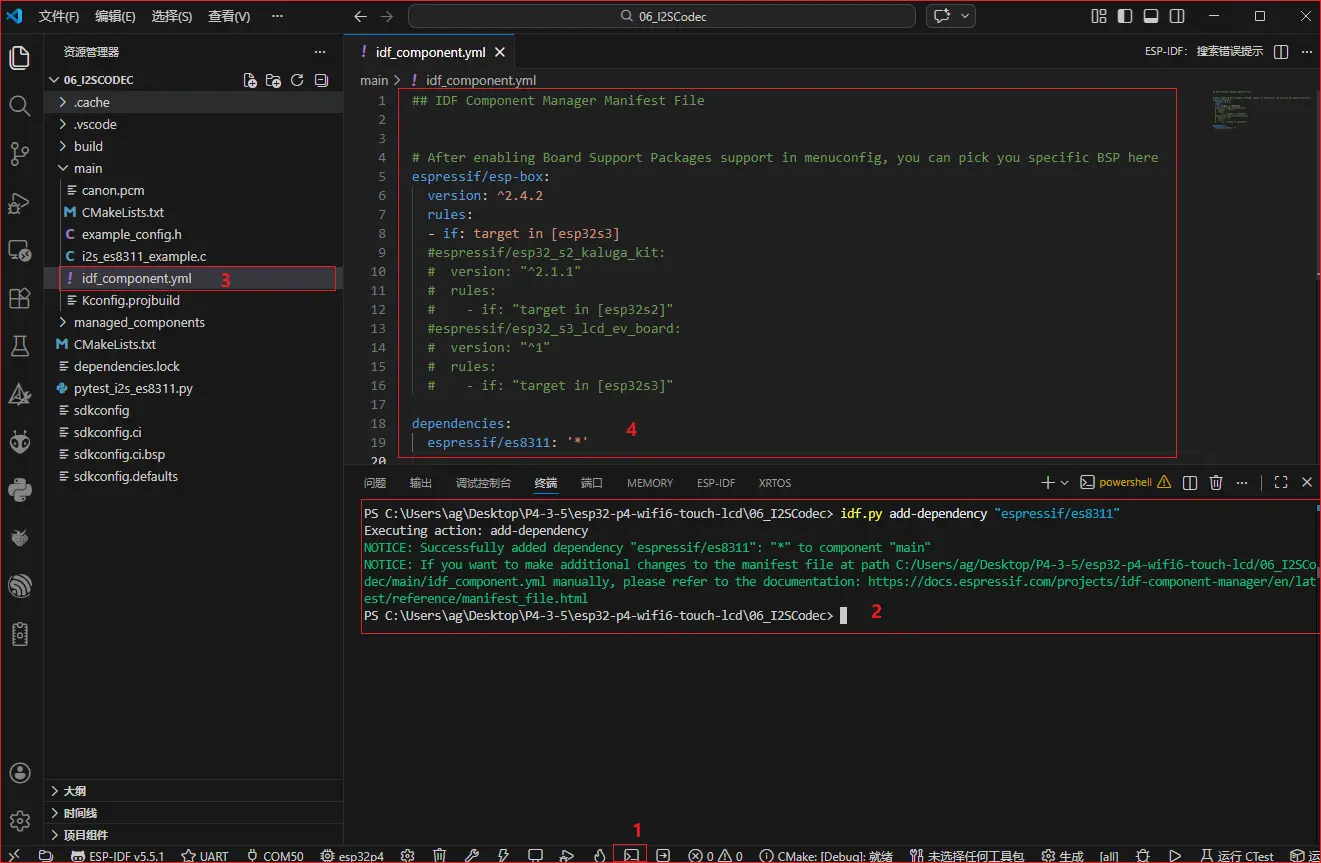

1. 打开 i2scodec 工程，进行组件的添加




   1. 打开 ESP-IDF Terminal。
   2. 在 Terminal 里将所需要的组件进行添加
   3. 成功添加后，在工程项目中的 main 文件夹中会多出一个 idf_component.yml，此文件的作用已经在 ESP-IDF 工程目录章节说明过是用于管理项目组件的
   4. 打开后，可以看到已经添加上了 espressif/es8311 组件，在构建项目时，它们会被添加到项目中

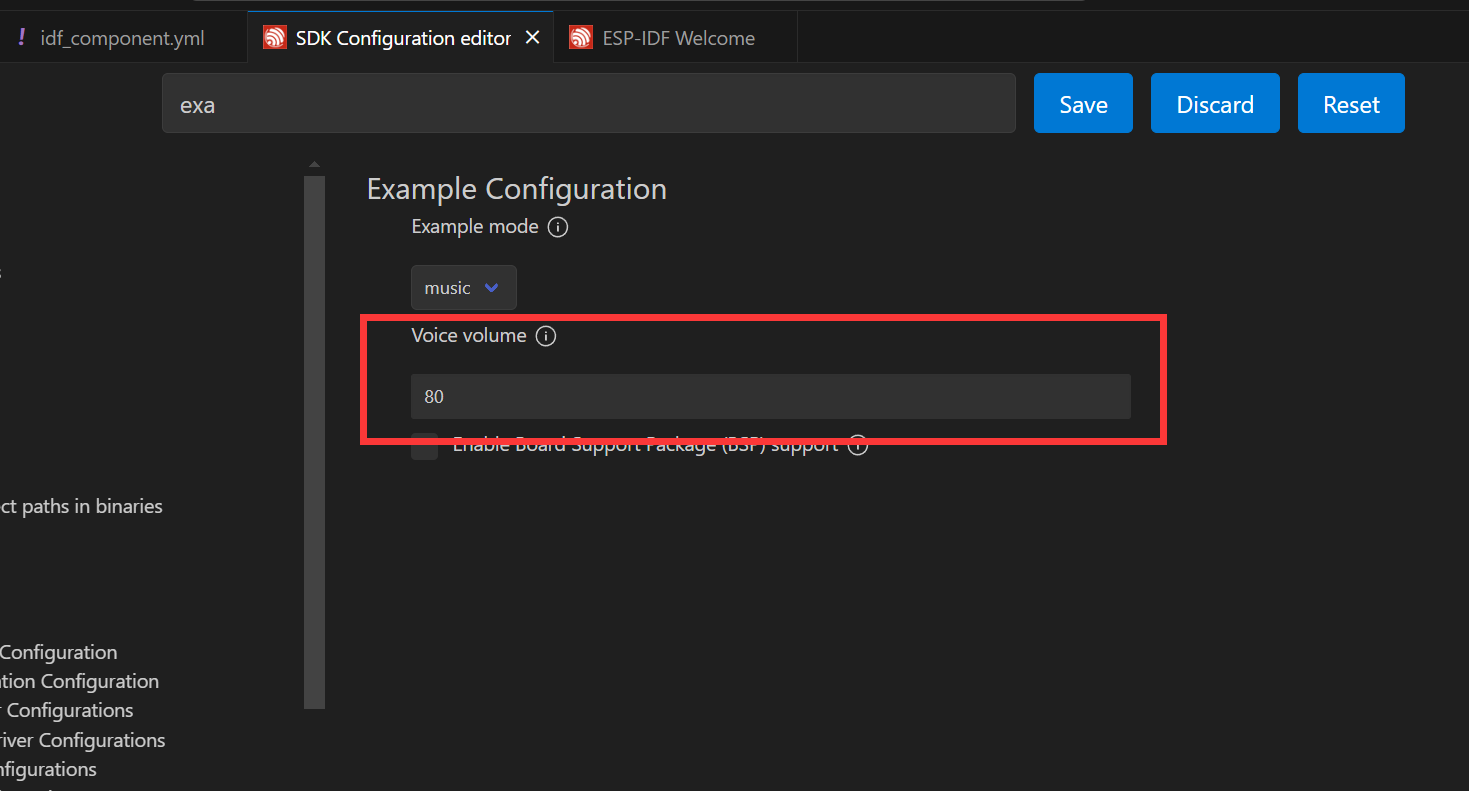

2. 接下来可以通过点击  打开设置，搜索 Example，调整合适的音量

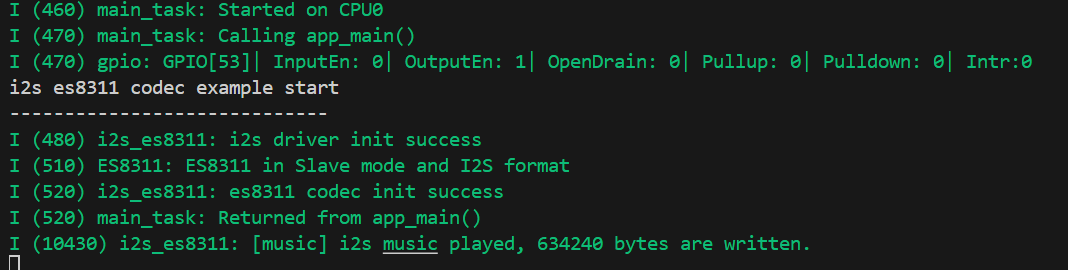

3. 接上喇叭，可以直接通过点击 编译、烧录、监视，完成后会在终端查看到如下结果，此时 ESP32-P4-WIFI6-Touch-LCD-3.5 已经在播放音频了

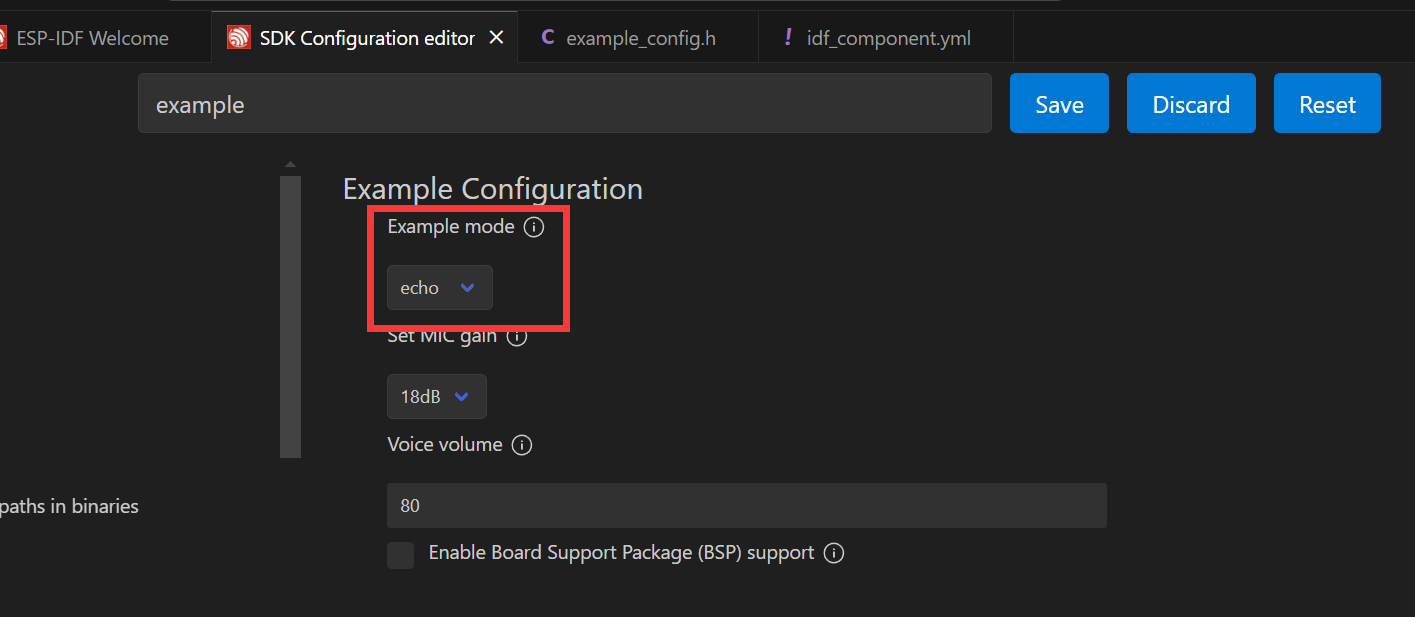

4. 当在设置中设置 echo 模式时，音频将由麦克风收录，扬声器输出




07_Displaycolorbar​

ESP32-P4-WIFI6-Touch-LCD-3.5 使用 ESP32-P4NRW32 芯片，具有以下新特性：

• 符合 MIPI-DSI 协议，使用 D-PHY v1.1 版本，最高 2-lane x 1.5Gbps（共 3Gbps）
• 支持 RGB888、RGB565、YUV422 输入
• 支持 RGB888、RGB666、RGB565 输出
• 使用 video mode 输出视频流，支持输出固定图像 pattern

MIPI-DSI 图像处理还可以使用 2D-DMA 控制器处理，支持 PPA 和 JPEG 编解码外设。

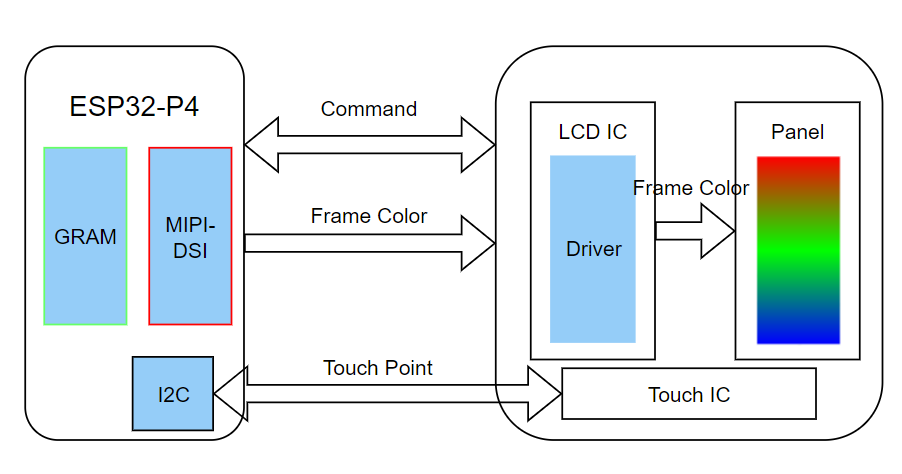

MIPI-DSI LCD 驱动原理

点屏步骤

1. 配套屏幕驱动已封装为组件，组件位置位于 ESP Component Registry

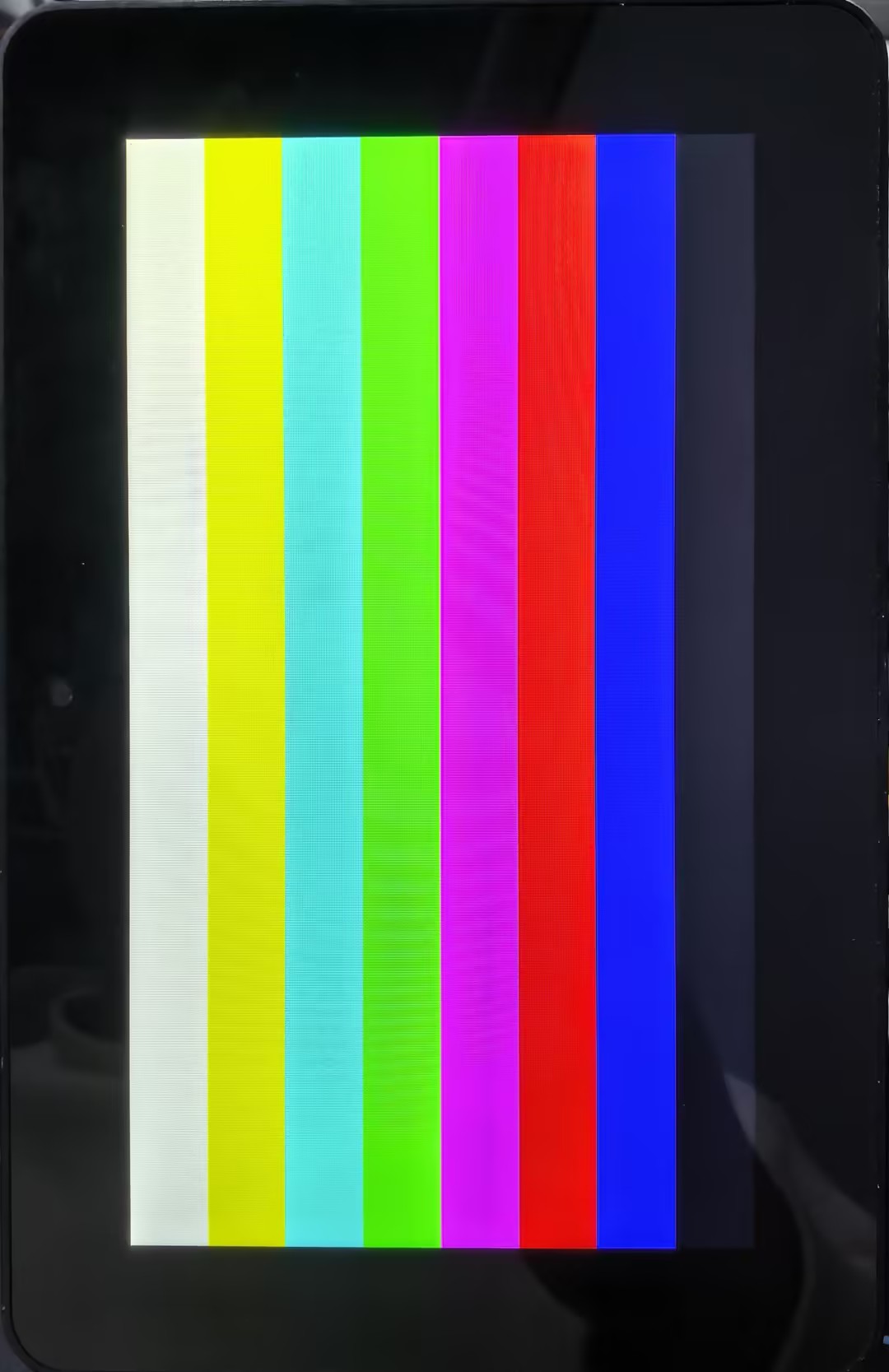

2. 选择对应工程打开，选择 esp32p4 核心，接下来可以直接通过点击 编译、烧录、监视，完成后可以查看屏幕已经点亮刷新色条了：




08_lvgl_demo_v9​

本示例展示了 ESP32-P4 通过 MIPI DSI 接口将 LVGL 图像显示，可充分体现 ESP32-P4 强大的图像处理能力

点屏步骤

1. 配套屏幕驱动已封装为组件，并且从 BSP 进行调用驱动。

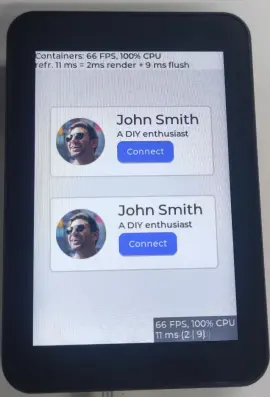

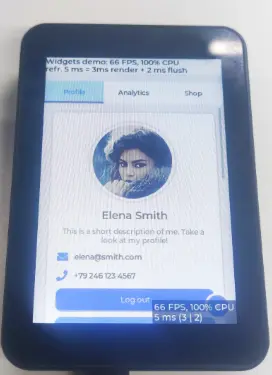

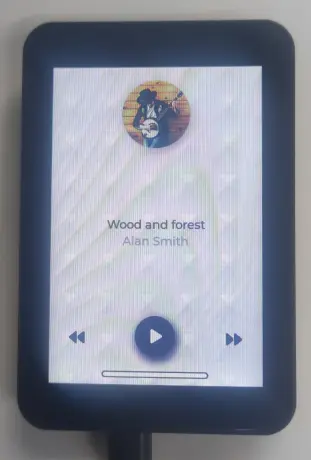

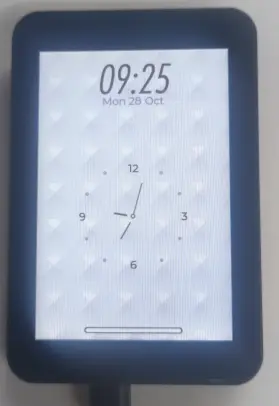

2. 打开工程后，通过 menuconfig Display 配置对应参数，选择 esp32p4 核心，接下来可以直接通过点击编译、烧录、监视，完成后可以查看屏幕：

09_video_lcd_display​

本示例展示了 ESP32-P4 通过 MIPI CSI 接口采集摄像头画面，通过 MIPI DSI 进行显示，可充分体现 ESP32-P4 强大的图像处理能力

点屏步骤

1. 配套屏幕驱动已封装为组件，并且从 BSP 进行调用驱动。
2. 打开工程后，通过 menuconfig Display 配置对应参数，选择 esp32p4 核心，接下来可以直接通过点击编译、烧录、监视，完成后可以查看屏幕，显示摄像头采集到的画面

10. MP4 Player​

本示例展示了 ESP32-P4 通过 Micro SD 卡播放视频

所需硬件

• ESP32-P4-WIFI6-Touch-LCD-3.5
• 一张 Micro SD 卡（存储空间 ≥ 16GB、Class 10、FAT32 格式）
• File Format: .mp4
• Download Link: test_video.mp4

# scale=320:480
ffmpeg -i input_video.mp4 -vf "scale=320:480:flags=lanczos,setsar=1" -r 17 -c:v mjpeg -q:v 9 -pix_fmt yuvj420p -c:a aac -ar 44100 -ac 2 -b:a 96k -movflags +faststart output_video.mp4

点屏步骤

1. 将提供的视频放置在 Micro SD 卡内，将卡安装在主板卡槽上
2. 打开工程后，通过 menuconfig Display 配置对应参数，选择 esp32p4 核心，接下来可以直接通过点击编译、烧录、监视，完成后可以查看屏幕：

11_esp_brookesia_phone​

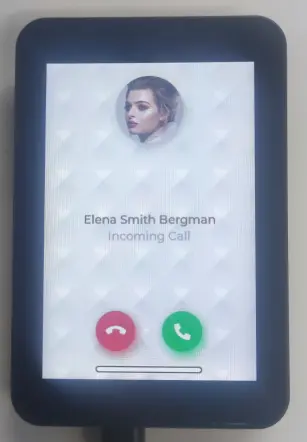

本示例基于 ESP_Brookesia，展示了一个类似 Android 的界面，其中包含许多不同的应用程序。该示例使用了开发板的 MIPI-DSI 接口、MIPI-CSI 接口、ESP32-C6、SD 卡和音频接口。基于此示例，可以基于 ESP_Brookesia 创建一个使用案例，从而高效开发多媒体应用程序。

12_esp32-p4-eye​

本例程展示了通过ESP32-P4-WIFI6-Touch-LCD-3.5 实现了一个简单的相机应用，用户可以通过触摸屏幕上的按钮来控制相机的功能，例如拍照、录像、文件存储、调整曝光、调整白平衡等,。

点屏步骤

1. 打开工程后，选择 esp32p4 核心，接下来可以直接通过点击 编译、烧录、监视。

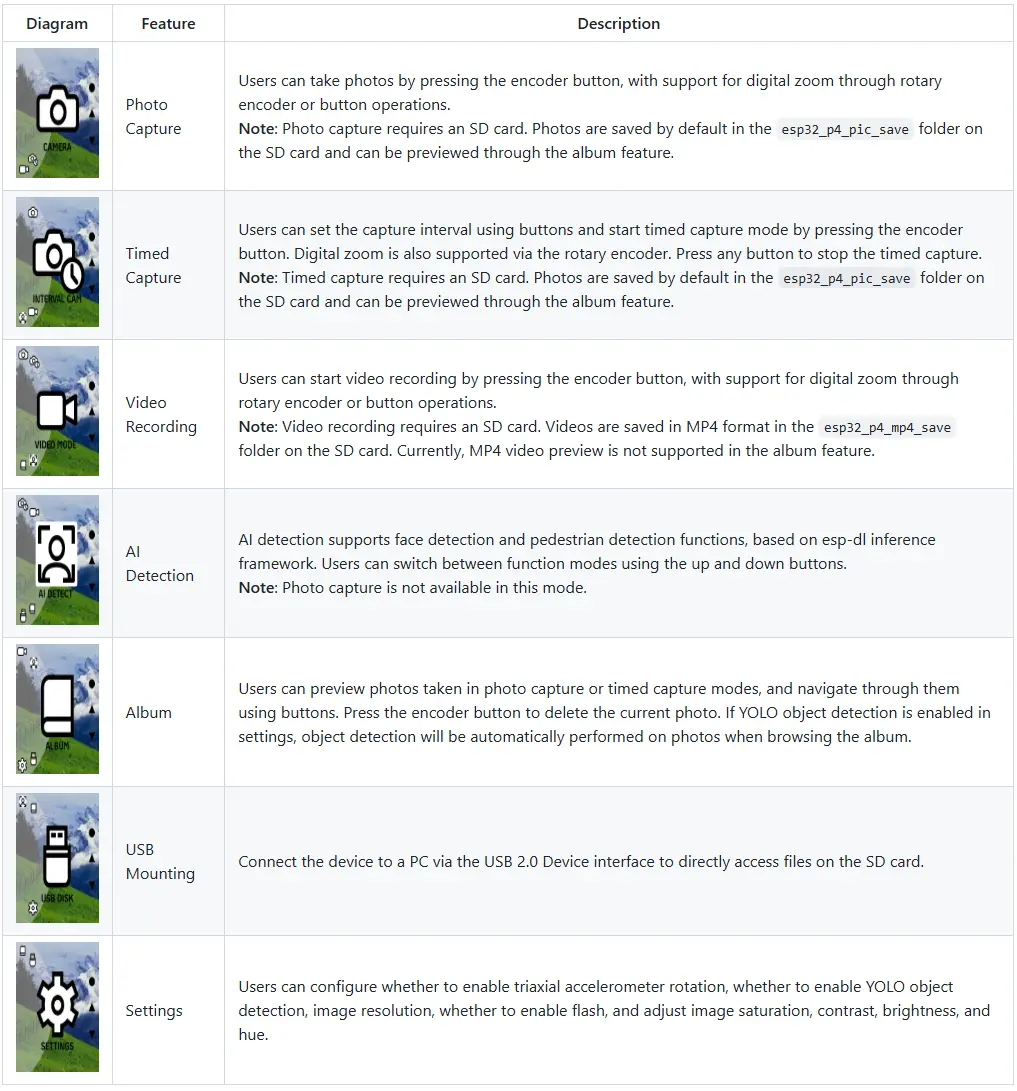

页面/功能介绍

1. Photo Capture（拍照） 按下编码器按钮进行拍照，支持旋钮或按键实现数字变焦，照片默认保存到 SD 卡 esp32_p4_pic_save 文件夹，并可在相册中查看。

2. interval_cam（定时拍照） 通过按键设置拍照间隔，按下编码器启动定时拍照模式，按任意键停止拍摄，照片保存到 SD 卡并可在相册查看。

3. video_mode（视频录制） 按下编码器按钮开始录制视频，支持数字变焦，视频以 MP4 格式保存到 SD 卡 esp32_p4_mp4_save 文件夹。

4. ai_detect（AI 检测） 基于 esp-dl 推理框架实现目标检测。

5. album（相册） 用于浏览拍照或定时拍摄的照片，可通过按键切换图片和删除当前照片，并可选启用 YOLO 目标检测。

6. usb_disk（USB 挂载） 通过 USB 2.0 Device 接口连接电脑后，可直接访问 SD 卡中的文件。

7. settings（设置） 用于配置设备功能，YOLO 目标检测、图像分辨率，以及图像饱和度、对比度、亮度和色调等参数。

• 左图：1.可通过上下滑动切换不同功能；2.上下箭头切换功能，中间圆点为确认按键。
• 右图：1.左上角为返回按键，2.三个按钮用于调节镜头放大倍数。
• BOOT按键：单击可以作为确定和拍照按键,长按可作为返回按键。
