产品特性​

• 处理器
  • 搭载 RISC-V 32 位双核处理器（HP 系统），配备 DSP 和指令集扩展、浮点运算单元（FPU），主频最高 360MHz
  • 搭载 RISC-V 32 位单核处理器（LP 系统），主频最高 40MHz
• 存储器
  • 128KB HP ROM、16KB LP ROM、768KB HP L2MEM、32KB LP SRAM 和 8KB TCM
  • ESP32-P4 封装内叠封 32MB PSRAM，ESP32-P4-Core 模组集成 32MB NOR Flash
• 外设接口
  • 板上引出 MIPI-CSI 摄像头接口和 MIPI-DSI 显示接口，可用于图像采集、屏幕显示和 HMI 交互
  • 支持 USB OTG 2.0 HS，可用于扩展 USB 设备或验证高速 USB 应用
  • 引出 SPI、I2S、I2C、LED PWM、MCPWM、RMT、ADC、UART、TWAI 等接口，可连接传感器、音频、控制和通信外设
  • 提供 2*20 排针，底部引出 GPIO 焊盘；可选未焊接排针版或焊接排针版
• 安全机制
  • 支持安全启动、Flash 加密、硬件加密加速器和硬件随机数生成器
  • 支持硬件访问保护，可用于访问权限管理和权限分离

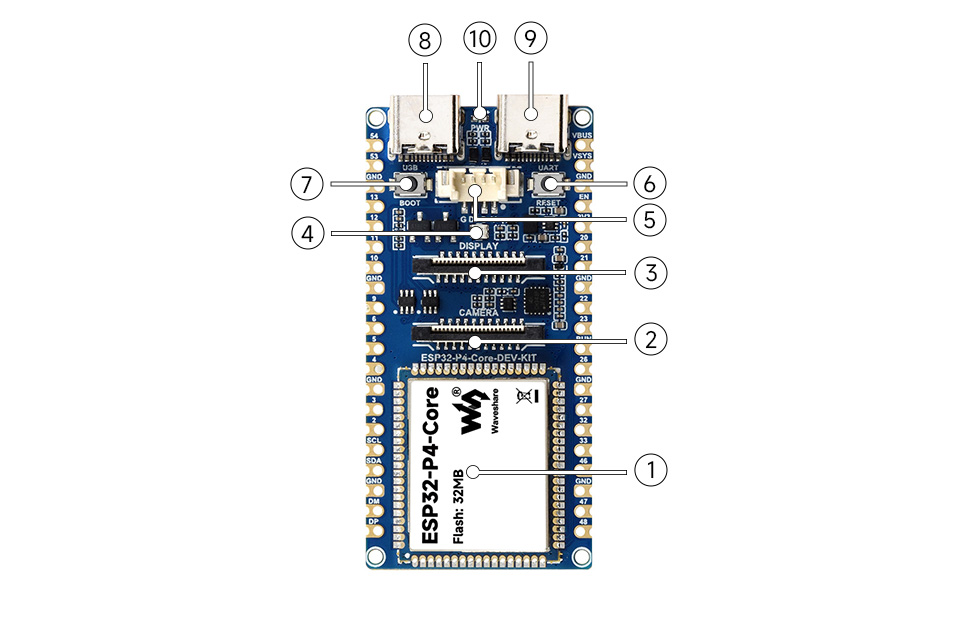

硬件说明​

1. ESP32-P4-Core 模组 内置 ESP32-P4 与 32MB NOR Flash，ESP32-P4 封装内叠封 32MB PSRAM
2. MIPI-CSI 接口 MIPI 2-lane 摄像头接口，可用于摄像头采集
3. MIPI-DSI 接口 MIPI 2-lane 显示接口，可连接匹配的 DSI 显示屏
4. USB OTG 2.0 HS 接口 可用于 USB OTG 应用验证
5. 2*20 排针 引出可编程 GPIO，可连接外设模块和自定义底板
6. 底部 GPIO 焊盘 可用于小体积集成或固定接线场景
7. BOOT 按键 / RST 按键 用于进入下载模式和复位开发板

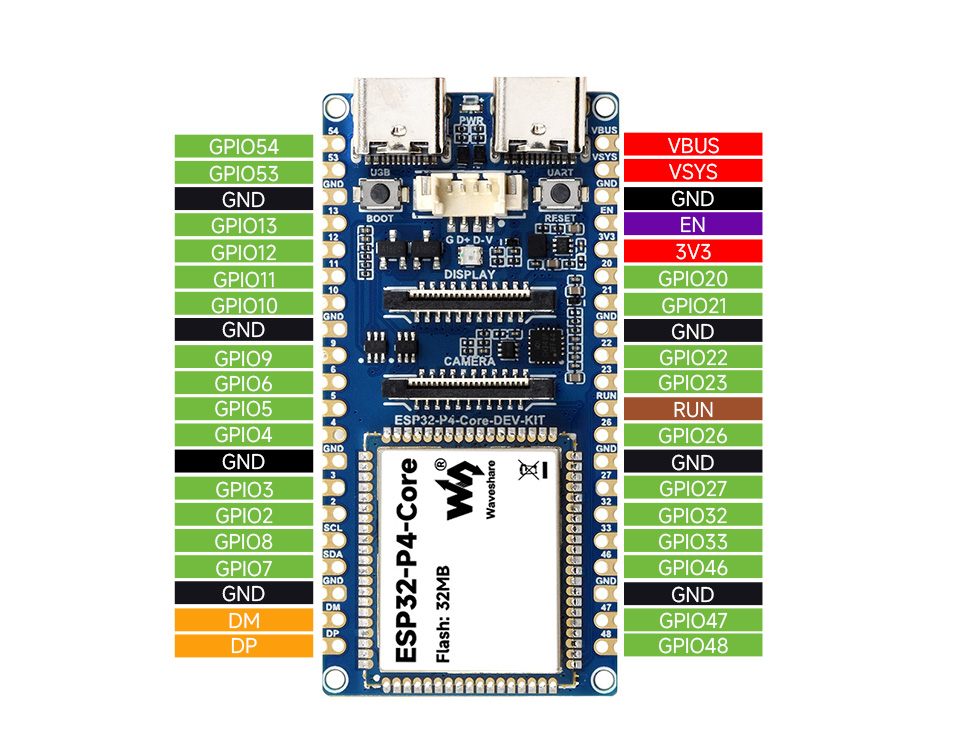

引脚定义​

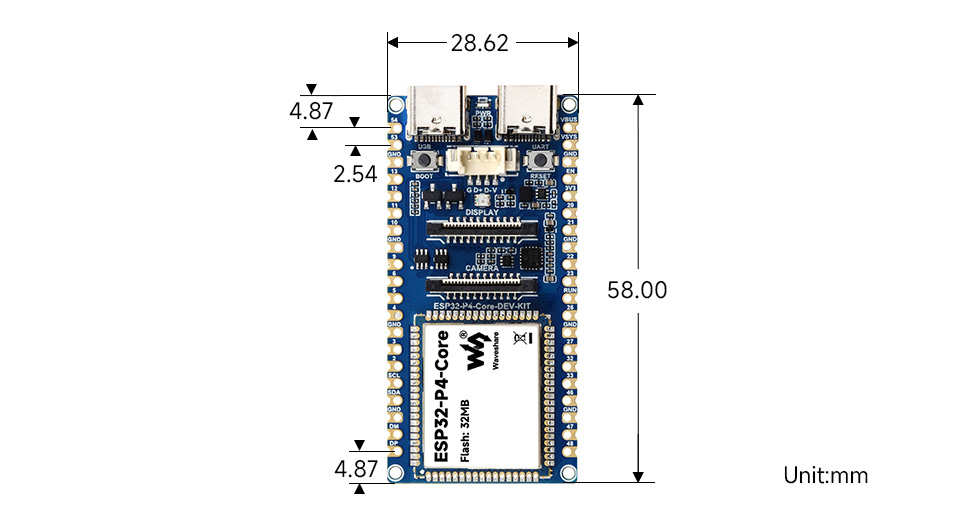

产品尺寸​

本章节包含以下内容：

• ESP-IDF 入门教程
• 配置 ESP-IDF 开发环境
• ESP32-P4 Platform 示例仓库
  • 支持板卡
  • 快速运行
  • ESP32-P4 芯片版本配置
  • ESP-IDF 示例索引
  • 示例代码与配置入口
  • 兼容性参考
  • 构建与运行提示

ESP-IDF 入门教程​

初次接触 ESP32 ESP-IDF 开发，想要快速上手？我们为您准备了一套通用的 入门教程。

• 第0节 认识 ESP32
• 第1节 搭建环境
• 第2节 运行实例
• 第3节 创建项目
• 第4节 使用组件
• 第5节 调试程序
• 第6节 FreeRTOS
• 第7节 驱动外设
• 第8节 Wi-Fi 编程
• 第9节 BLE 编程

请注意：该教程使用 ESP32-S3-Zero 作为教学示例，所有硬件代码均基于其引脚布局。在动手实践前，建议您对照手中的开发板引脚图，确认引脚配置无误。

配置 ESP-IDF 开发环境​

安装 ESP-IDF 开发环境​

1. 前往 ESP-IDF Installation Manager 下载 ESP-IDF 安装管理器。这是乐鑫最新推出的跨平台安装工具，下文将演示如何使用其离线安装功能。

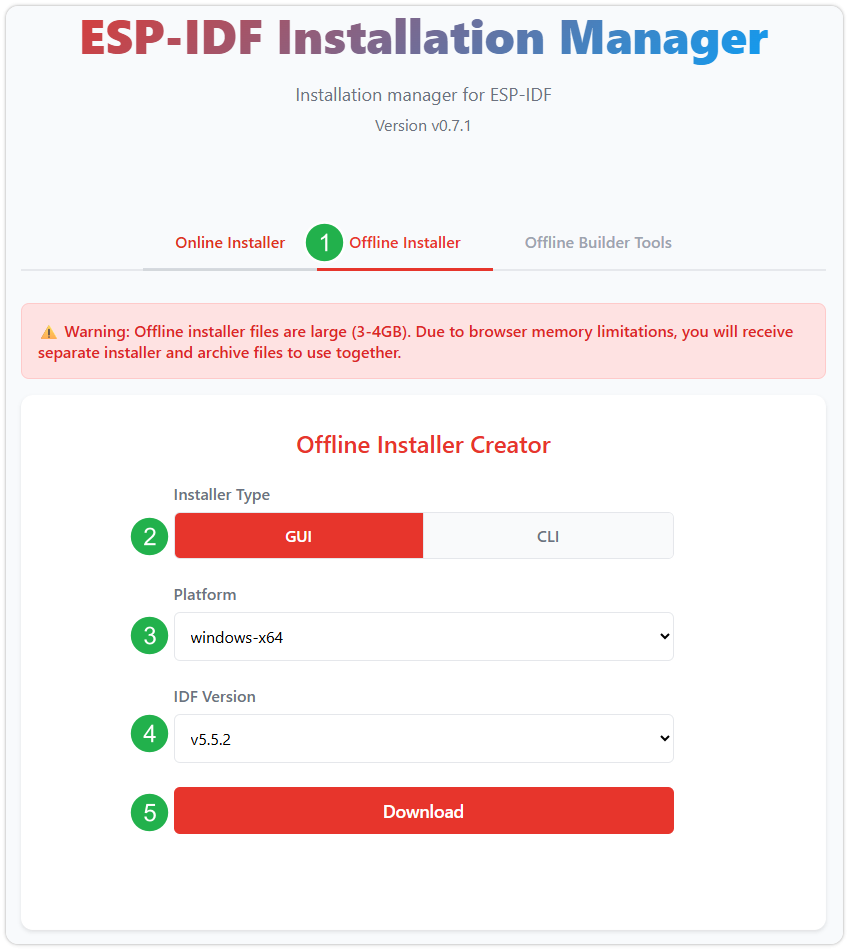

   在页面中点击 Offline Installer 标签，然后在筛选栏中选择 Windows 操作系统和你需要的 ESP-IDF 版本（图示仅为参考，请以实际为准）。




   确认选择无误后，点击下载按钮。浏览器将自动同时下载两个文件：一个是 ESP-IDF 离线整合包(.zst)，另一个是 ESP-IDF 安装器(.exe)。




   请耐心等待两个文件下载完成。

2. 下载完成后，双击运行 ESP-IDF 安装器(eim-gui-windows-x64.exe)。

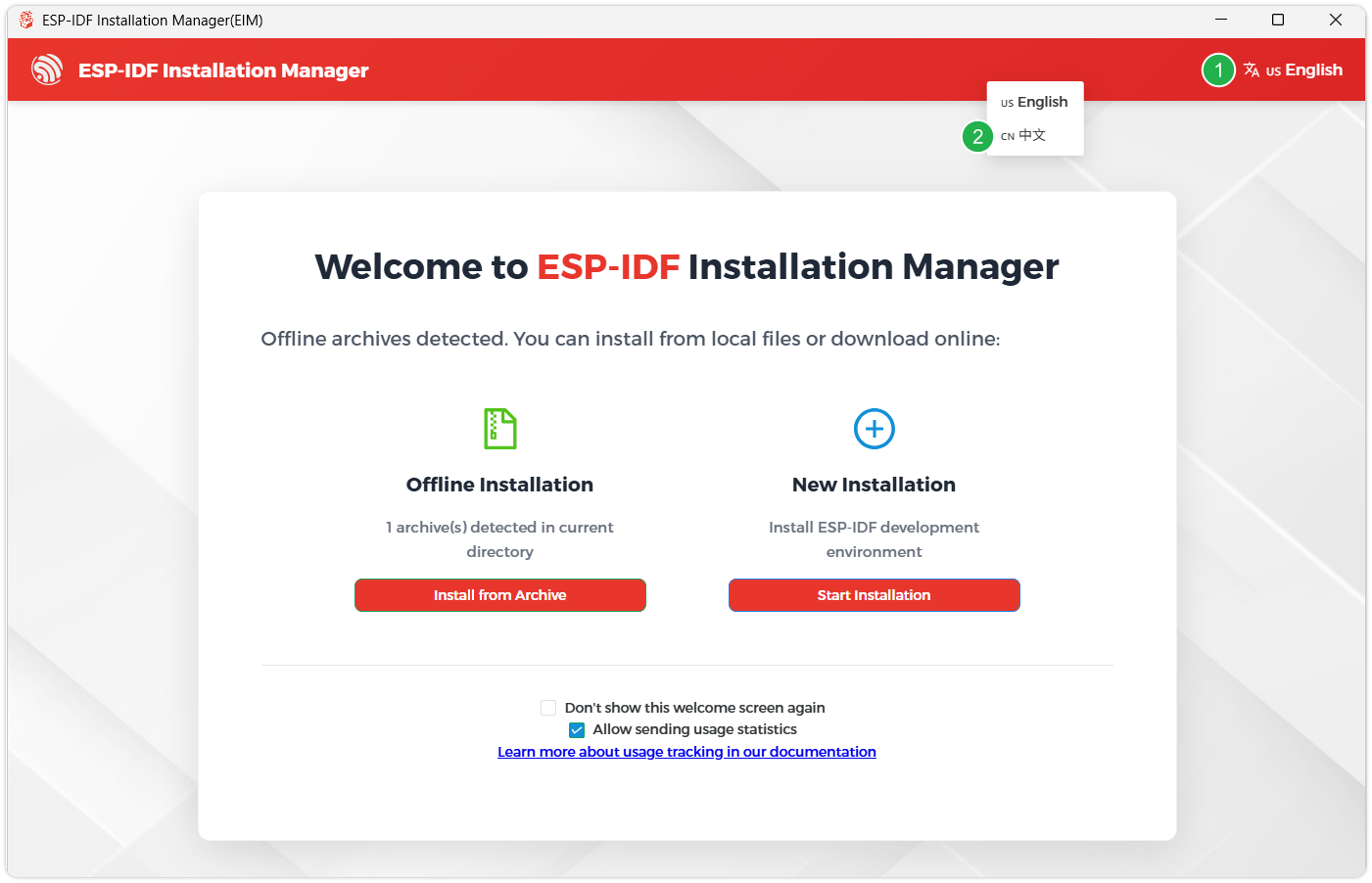

   启动后，可在右上角将界面语言切换为中文。

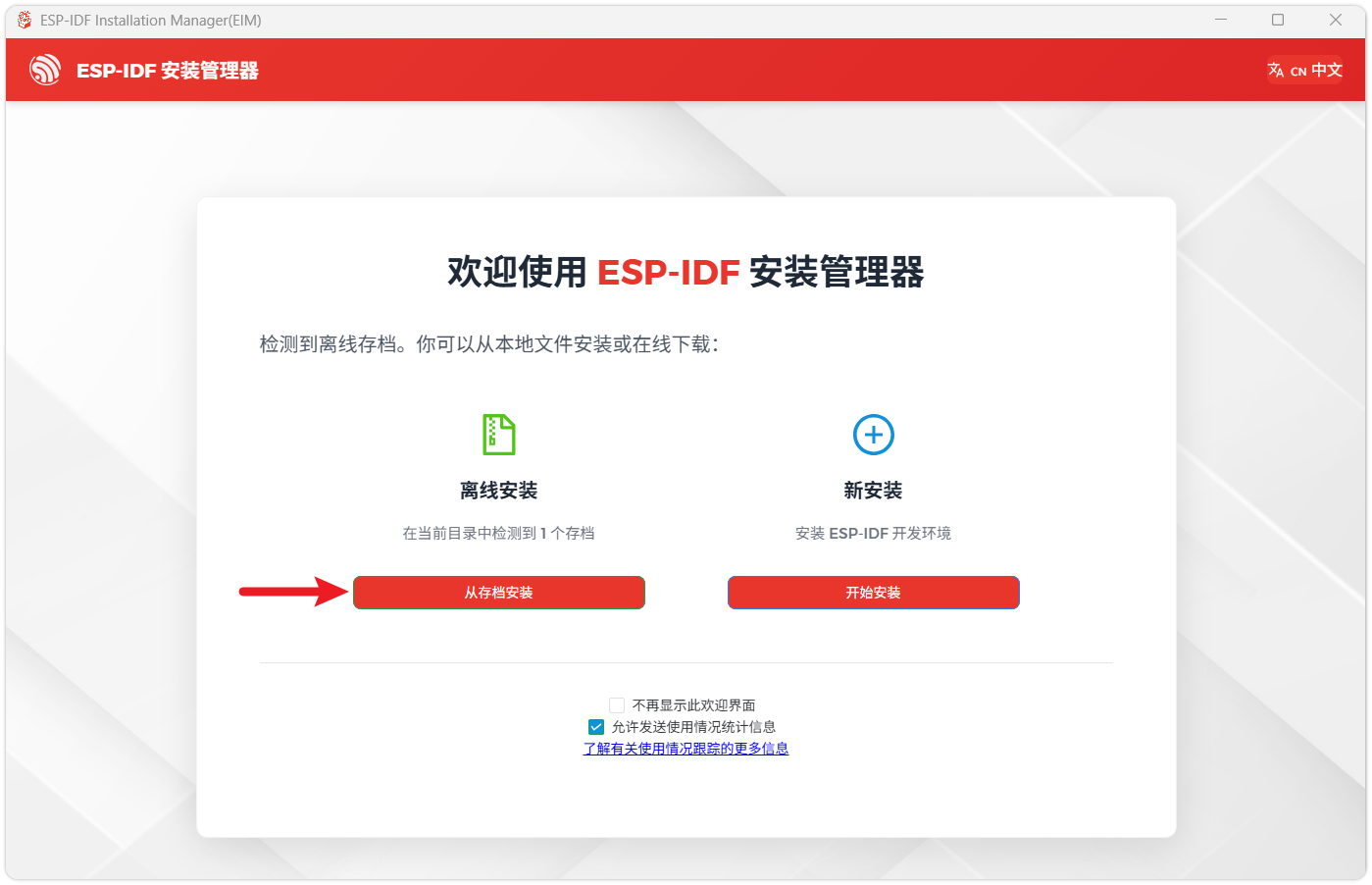

   安装工具会自动检测同一目录下是否存在离线整合包。点击 从存档安装。

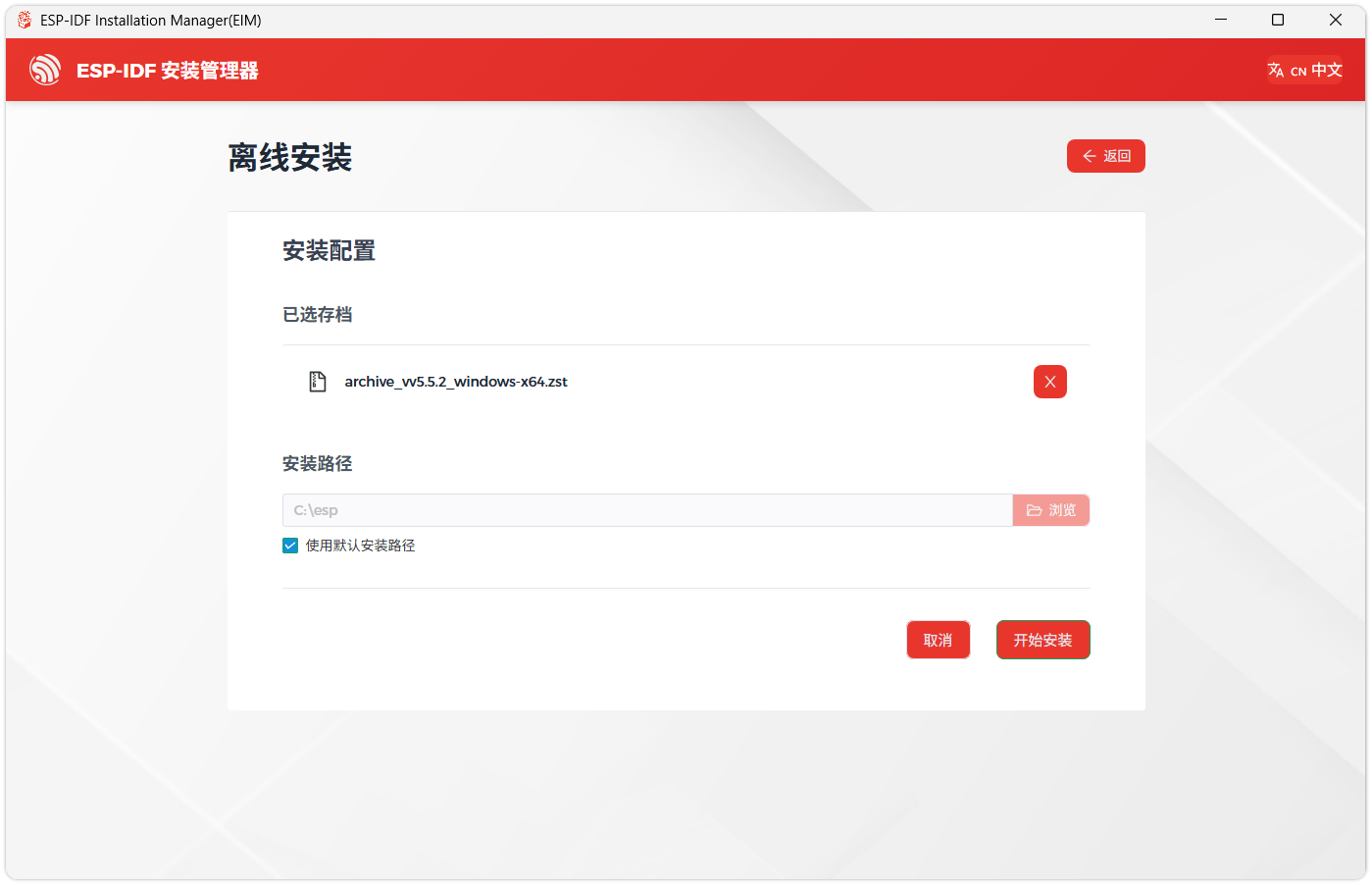

   接下来，选择安装路径。建议使用默认路径；若需自定义，请确保路径中不包含中文或空格。确认无误后，点击 开始安装。

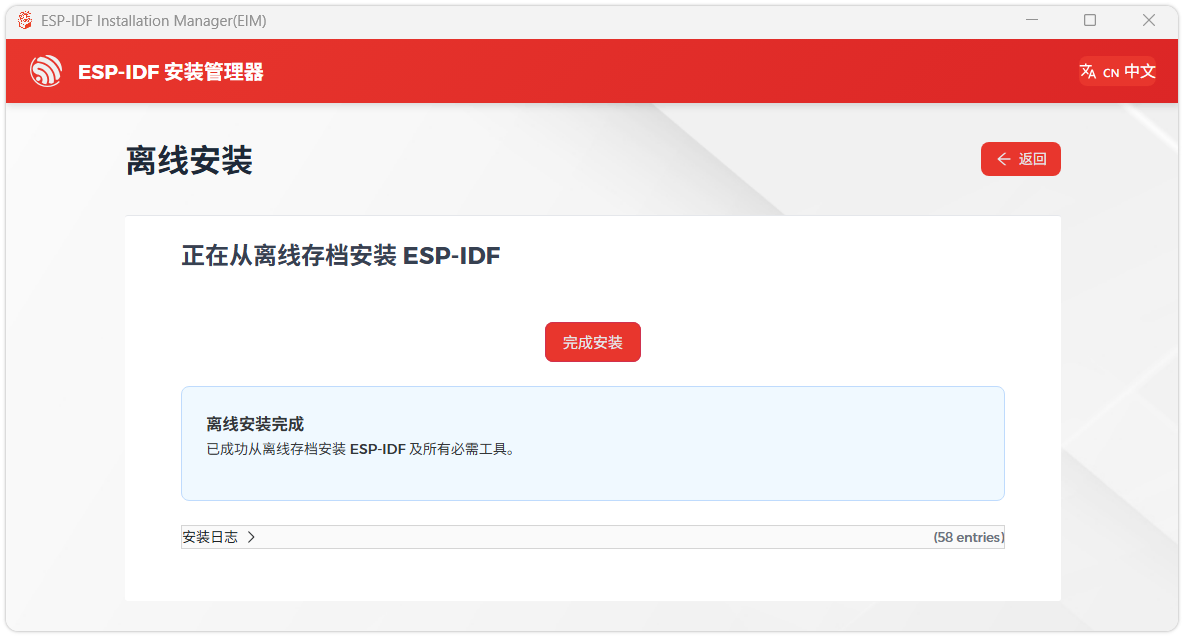

3. 当看到如下界面时，表示 ESP-IDF 已安装成功。

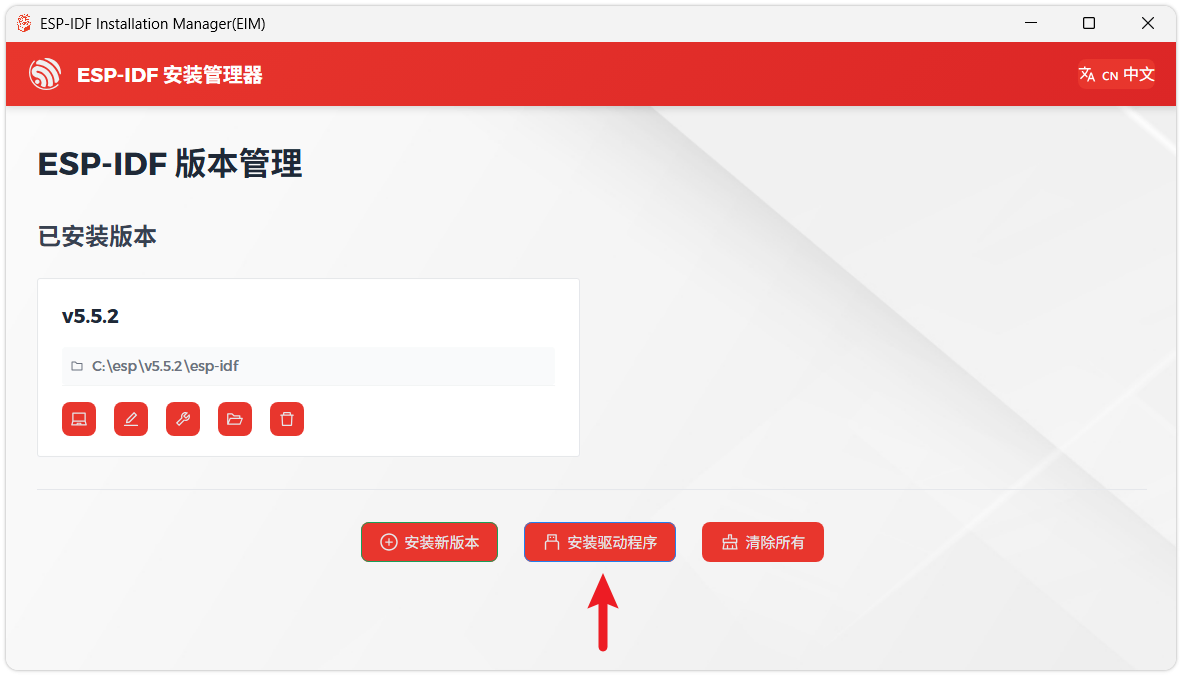

4. 建议同时安装驱动程序。点击 完成安装，然后点击 安装驱动程序。




安装 Visual Studio Code 与 ESP-IDF 扩展​

1. 下载并安装 Visual Studio Code。

2. 安装时建议勾选 通过 Code 打开操作添加到 Windows 资源管理器文件上下文菜单,以便快速打开项目文件夹。

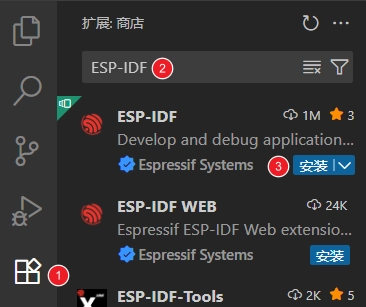

3. 在 VS Code 中,点击侧边活动栏中的  扩展图标(或使用快捷键 Ctrl + Shift + X)打开 扩展 视图。

4. 在搜索框中输入 ESP-IDF,找到 ESP-IDF 扩展并点击安装。




1. 硬件资料​

• 原理图

  • ESP32-P4-Core-DEV-KIT 原理图

2. 技术手册​

• ESP32-P4 芯片官方手册

  • 技术规格书：中文版 | 英文版
  • 技术参考手册：中文版 | 英文版

3. 示例程序​

• ESP32-P4 Platform 示例仓库
• ESP32-P4 Platform 示例仓库 Gitee 镜像
• ESP-IDF 示例说明
• Flash 烧录工具
