产品特性​

• 搭载 ESP32-S3-PICO-1-N8R8 高性能 Xtensa 32 位 LX7 双核处理器，主频高达 240MHz
• 支持 2.4GHz Wi-Fi (802.11 b/g/n) 和 Bluetooth 5 (LE)，板载天线
• 内置 512KB SRAM 和 384KB ROM，叠封 8MB Flash 与 8MB PSRAM
• 采用 Type-C 接口，提高了用户的使用便捷性和设备的兼容性
• 板载 1.43 英寸电容触摸高清 AMOLED 屏，466 × 466 分辨率，16.7M 彩色，能清晰地显示彩色图片
• 使用 AMOLED 屏幕，具有更高的对比度、更广的视角、丰富的色彩，视觉效果更优秀。同时具备纤薄设计、低功耗、响应快速和高灵活性等优点
• 内置 CO5300 驱动芯片和 CST820 电容触控芯片，分别使用 QSPI 和 I2C 接口通信，不占用过多接口引脚资源
• 配备双麦克风阵列，可实现降噪和回声消除等音频算法，适合精准的语音识别和近场 / 远场语音唤醒应用
• 板载 BOOT 自定义功能的侧边按钮，方便使用按钮进行自定义功能开发
• 板载 3.7V MX1.25 锂电池充放电接口
• 引出 1 路 I2C、1 路 UART 和 1 路 USB 焊盘，可供外接设备和调试使用，灵活配置外设功能

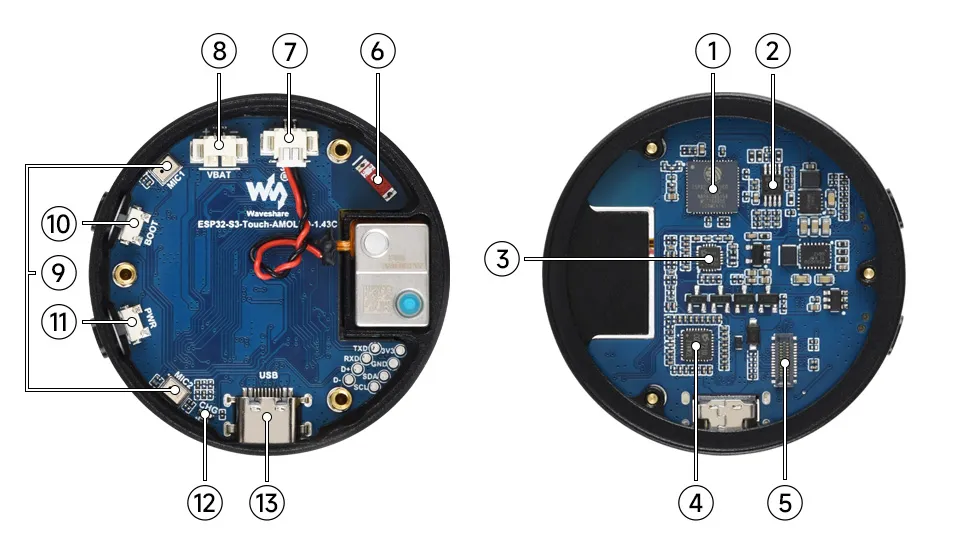

资源简介​

1. ESP32-S3-PICO-1-N8R8 Wi-Fi 和蓝牙 SoC，240MHz 运行频率，叠封 8MB PSRAM 和 8MB Flash
2. 扬声器功放芯片 专业音频功率放大芯片，提供清晰饱满的音频输出，保障高品质外放体验
3. ES8311 低功耗音频编解码芯片
4. ES7210 回声消除算法芯片 回声消除算法芯片，可用于消除回声，提高音频采集准度
5. 屏幕接口 仅限于连接屏幕
6. 板载贴片天线 支持 2.4GHz Wi-Fi (802.11 b/g/n) 和 Bluetooth 5 (LE)
7. MX1.25 扬声器接口 音频输出信号，支持外接扬声器
8. MX1.25 锂电池接口 MX1.25 2PIN 连接器，可用于接入 3.7V 锂电池，支持充放电
9. 双麦克风阵列设计 双麦克风阵列，支持更丰富的语音交互功能
10. BOOT 按键 按住 BOOT 按键，可通过 PWR 按键重新上电即可进入下载模式
11. PWR 电源按键 通电自动开机，短按开机，长按关机
12. 自定义 LED 灯 连接 GPIO5，可自定义功能
13. Type-C 接口 ESP32-S3 USB Type-C 接口，用于烧录程序和日志输出

接口介绍​

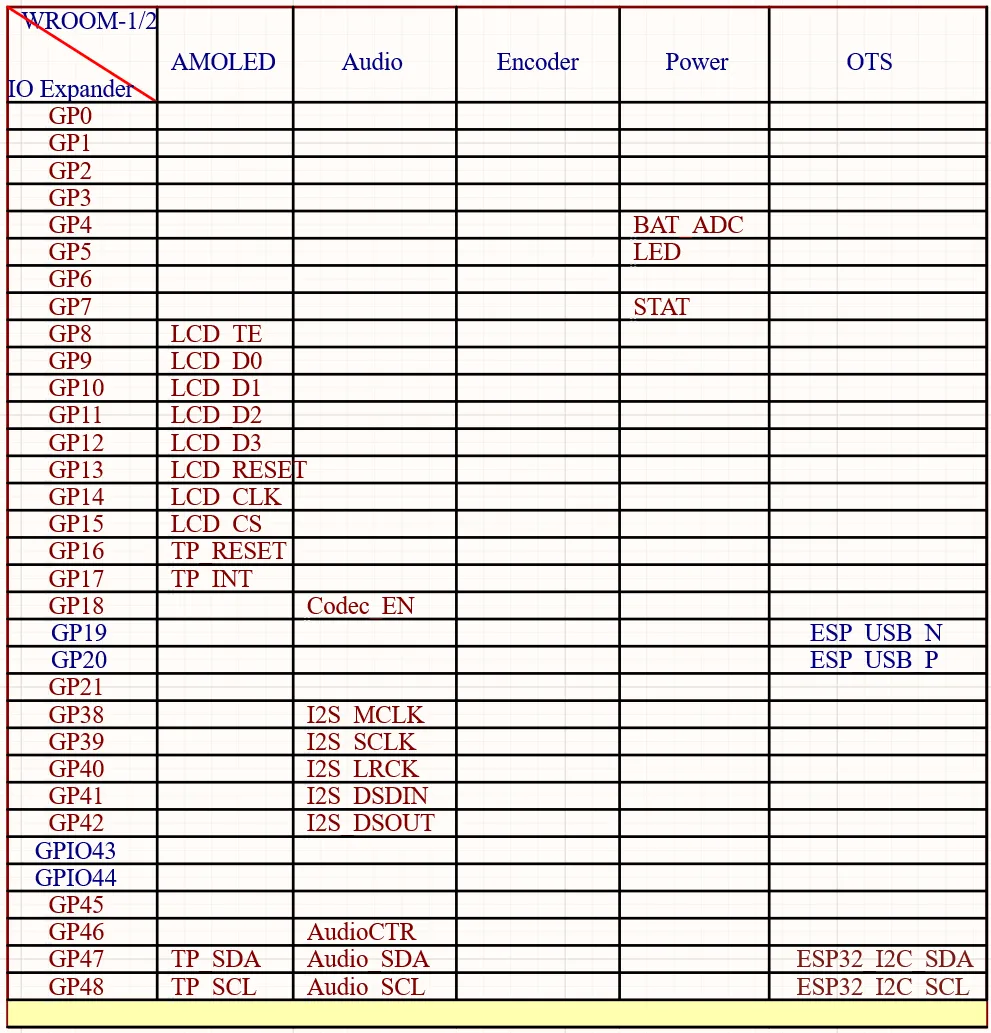

AMOLED 屏幕参数​

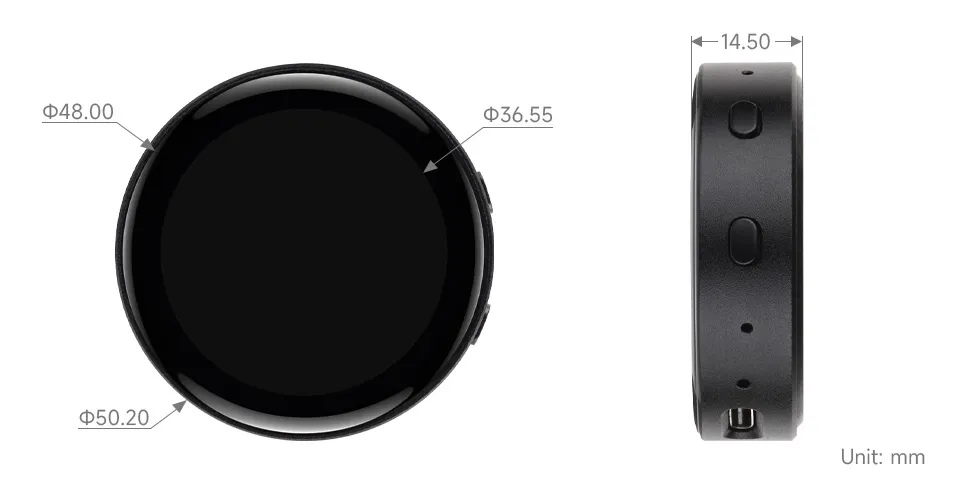

产品尺寸​

本章节包含以下部分，请按需阅读：

• Arduino 入门教程
• 配置开发环境
• 示例程序

Arduino 入门教程​

初次接触 Arduino ESP32 开发，想要快速上手？我们为您准备了一套通用的 入门教程。

• 第0节 认识 ESP32
• 第1节 安装和配置 Arduino IDE
• 第2节 Arduino 基础知识
• 第3节 数字输出/输入
• 第4节 模拟输入
• 第5节 脉冲宽度调制 (PWM)
• 第6节 串行通信 (UART)
• 第7节 I2C 通信
• 第8节 SPI 通信
• 第9节 Wi-Fi 基础用法
• 第10节 网页服务器
• 第11节 蓝牙 (Bluetooth)
• 第12节 LVGL 图形界面开发
• 第13节 综合项目

请注意：该教程使用 ESP32-S3-Zero 作为教学示例，所有硬件代码均基于其引脚布局。在动手实践前，建议您对照手中的开发板引脚图，确认引脚配置无误。

配置开发环境​

1. 安装和配置 Arduino IDE​

请参考 安装和配置 Arduino IDE 教程 下载安装 Arduino IDE 并添加 ESP32 支持。

2. 安装库​

• 在安装 Arduino 库时，通常有两种方式可供选择：在线安装 和 离线安装。若库安装要求离线安装，则必须使用提供的库文件。
• 对于大多数库，用户可以通过 Arduino 软件的在线库管理器轻松搜索并安装。然而，一些开源库或自定义库未被同步到 Arduino 库管理器中，因此无法通过在线搜索获取。在这种情况下，用户只能通过离线方式手动安装这些库。
• 可从 该处 下载 ESP32-S3-Touch-AMOLED-1.43C 开发板的示例程序包。包内的 Arduino\libraries 目录已包含本教程所需的全部库文件。

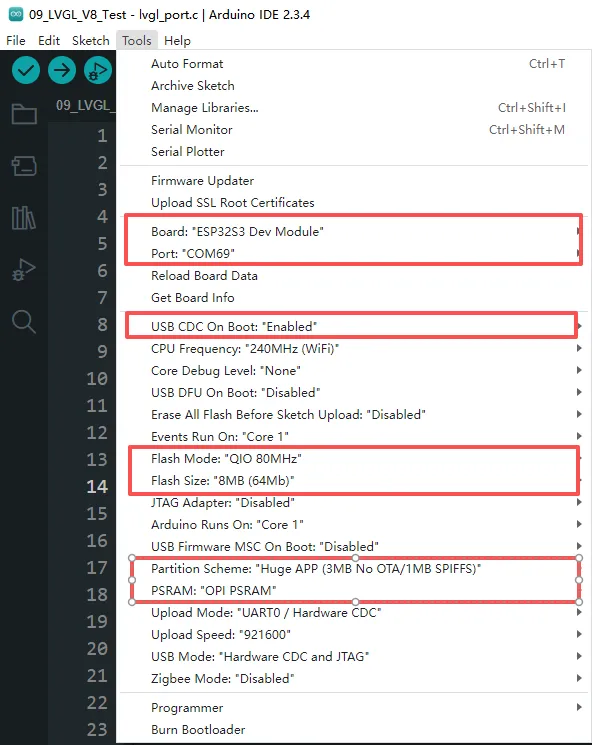

3. Arduino 工程参数设置​

示例程序​

Arduino 示例程序位于 示例程序包 的 Arduino/examples 目录中。

01_ADC_Test​

【程序说明】

• 通过 GPIO 连接的模拟量电压经过 ADC 转换成数字量，然后通过计算得到实际的锂电池电压，并打印到终端。

【硬件连接】

• 使用 USB 线把板子接入电脑

【代码分析】

printf("adc-example run\n"); //终端输出信息
bsp_batt_init();             //初始化 adc 通道
bsp_batt_get_voltage();      //获取电池电压
bsp_batt_get_status();       //获取电池充电状态

【运行效果】

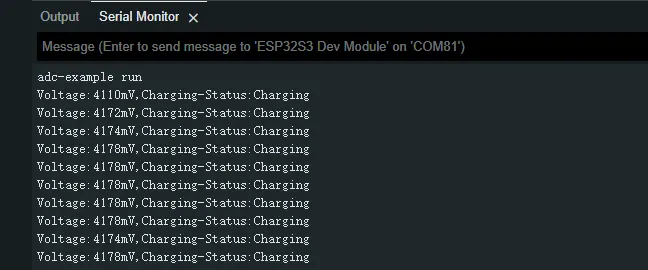

• 程序编译下载完成，打开串口监控可以看到打印输出锂电池的电压以及充电信息，如下图所示：




02_WIFI_AP​

【程序说明】

• 该示例可将开发板设置为热点，允许手机或其他处于 STA 模式的设备连接到开发板。

【硬件连接】

• 使用 USB 线把板子接入电脑

【代码分析】

• 在 02_WIFI_AP.ino 文件找到 ssid 和 password，然后手机或其他处于 STA 模式的设备即可使用该 ssid 和 password 连接到开发板。

  const char *ssid = "ESP32_AP";
  const char *password = "12345678";


【运行效果】

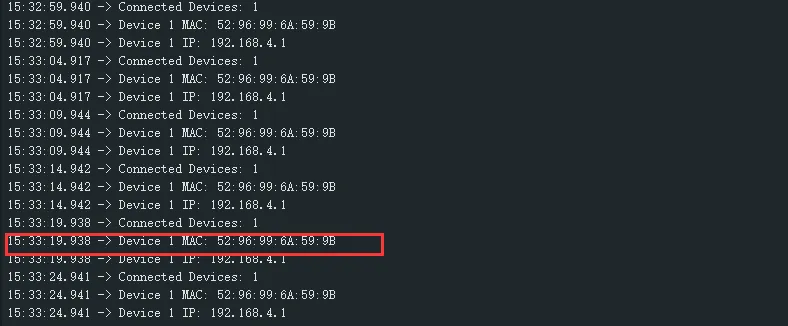

• 烧录完程序，打开串口终端，如果设备连接热点成功之后，会输出该设备的 MAC 地址，如图：




03_WIFI_STA​

【程序说明】

• 该示例可将开发板配置为 STA 设备，以连接路由器，从而接入系统网络。

【硬件连接】

• 使用 USB 线把板子接入电脑

【代码分析】

• 在 03_WIFI_STA.ino 文件找到 ssid 和 password，然后将其修改为当前环境中可用路由器的 SSID 和 Password。

  const char *ssid = "you_ssid";
  const char *password = "you_password";


【运行效果】

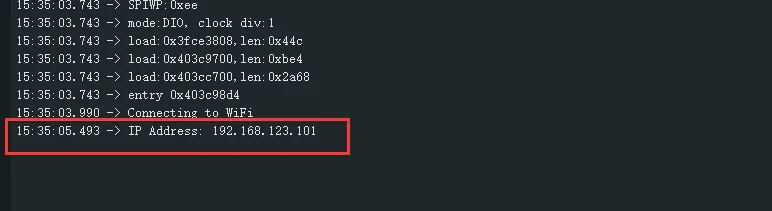

• 烧录完程序，打开串口终端，如果设备连接成功热点之后，会输出所获取的 IP 地址，如图：




04_Audio_Test​

【程序说明】

• 演示如何获取麦克风数据，播放音乐等功能。

【硬件连接】

• 使用 USB 线把板子接入电脑

【代码分析】

bsp_broolesia_display_init(); //屏幕初始化
speaker = bsp_audio_codec_speaker_init(); //获取播放句柄
microphone = bsp_audio_codec_microphone_init();//获取录音句柄
boot_button_ = new Button(BUTTON_0_GPIO_PIN);//实例化按键
InitializeButtons();//按键回调初始化
ESP_ERROR_CHECK(esp_codec_dev_open(speaker, &fs));//打开播放
ESP_ERROR_CHECK(esp_codec_dev_open(microphone, &fs));  //打开录音
ESP_ERROR_CHECK(esp_codec_dev_set_out_vol(speaker, 100));//设置播放声音大小
ESP_ERROR_CHECK(esp_codec_dev_set_in_gain(microphone,35));//设置录音增益大小

【运行效果】

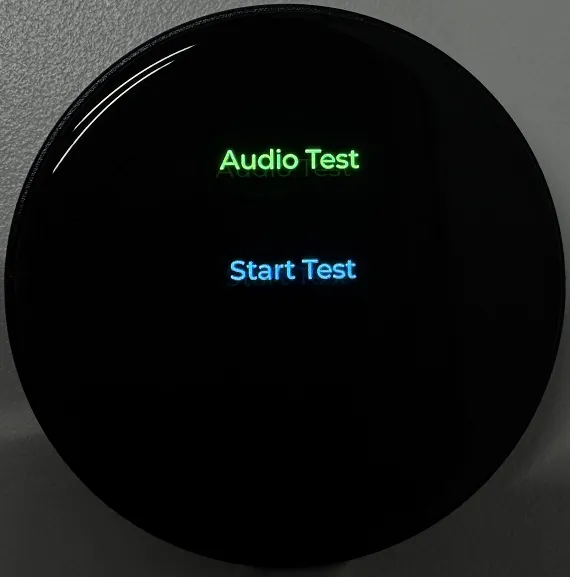

• 程序烧录完成后，屏幕显示如图：

  提示

  1. 单击 BOOT 按键，可以录音 3 秒，录音结束之后自动播放录音
  2. 双击 BOOT 按键，可以播放一段音乐，长按 BOOT 按键可打断播放




05_LVGL_V8_Test​

【程序说明】

• 通过移植 LVGL V8，在屏幕上实现一些多功能的 GUI 界面。

【硬件连接】

• 使用 USB 线把板子接入电脑

【代码分析】

#define BACKLIGHT_EN 1       //宏定义,使能开启背光测试,默认打开
bsp_broolesia_display_init();//初始化屏幕以及LVGL
if(bsp_display_lock(-1) == ESP_OK) { //等待锁
  lv_demo_widgets();  //LVGL 默认 UI
  bsp_display_unlock(); //释放锁
}

【运行效果】

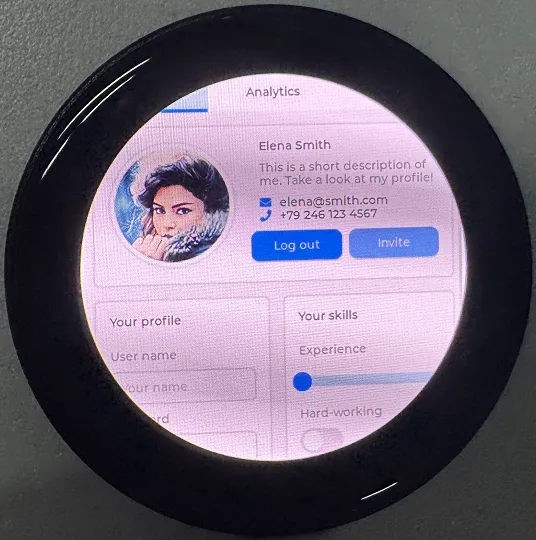

• 程序烧录完成后，设备的运行效果如下：




06_LVGL_V9_Test​

【程序说明】

• 通过移植 LVGL V9，在屏幕上实现一些多功能的 GUI 界面。

【硬件连接】

• 使用 USB 线把板子接入电脑

【代码分析】

#define BACKLIGHT_EN 1       //宏定义,使能开启背光测试,默认打开
bsp_broolesia_display_init();//初始化屏幕以及LVGL
if(bsp_display_lock(-1) == ESP_OK) { //等待锁
  lv_demo_widgets();  //LVGL 默认 UI
  bsp_display_unlock(); //释放锁
}

【运行效果】

• 程序烧录完成后，设备的运行效果如下：




本章节包含以下部分，请按需阅读：

• ESP-IDF 入门教程
• 配置开发环境
• 示例程序

ESP-IDF 入门教程​

初次接触 ESP32 ESP-IDF 开发，想要快速上手？我们为您准备了一套通用的 入门教程。

• 第0节 认识 ESP32
• 第1节 搭建环境
• 第2节 运行实例
• 第3节 创建项目
• 第4节 使用组件
• 第5节 调试程序
• 第6节 FreeRTOS
• 第7节 驱动外设
• 第8节 Wi-Fi 编程
• 第9节 BLE 编程

请注意：该教程使用 ESP32-S3-Zero 作为教学示例，所有硬件代码均基于其引脚布局。在动手实践前，建议您对照手中的开发板引脚图，确认引脚配置无误。

配置 ESP-IDF 开发环境​

安装 ESP-IDF 开发环境​

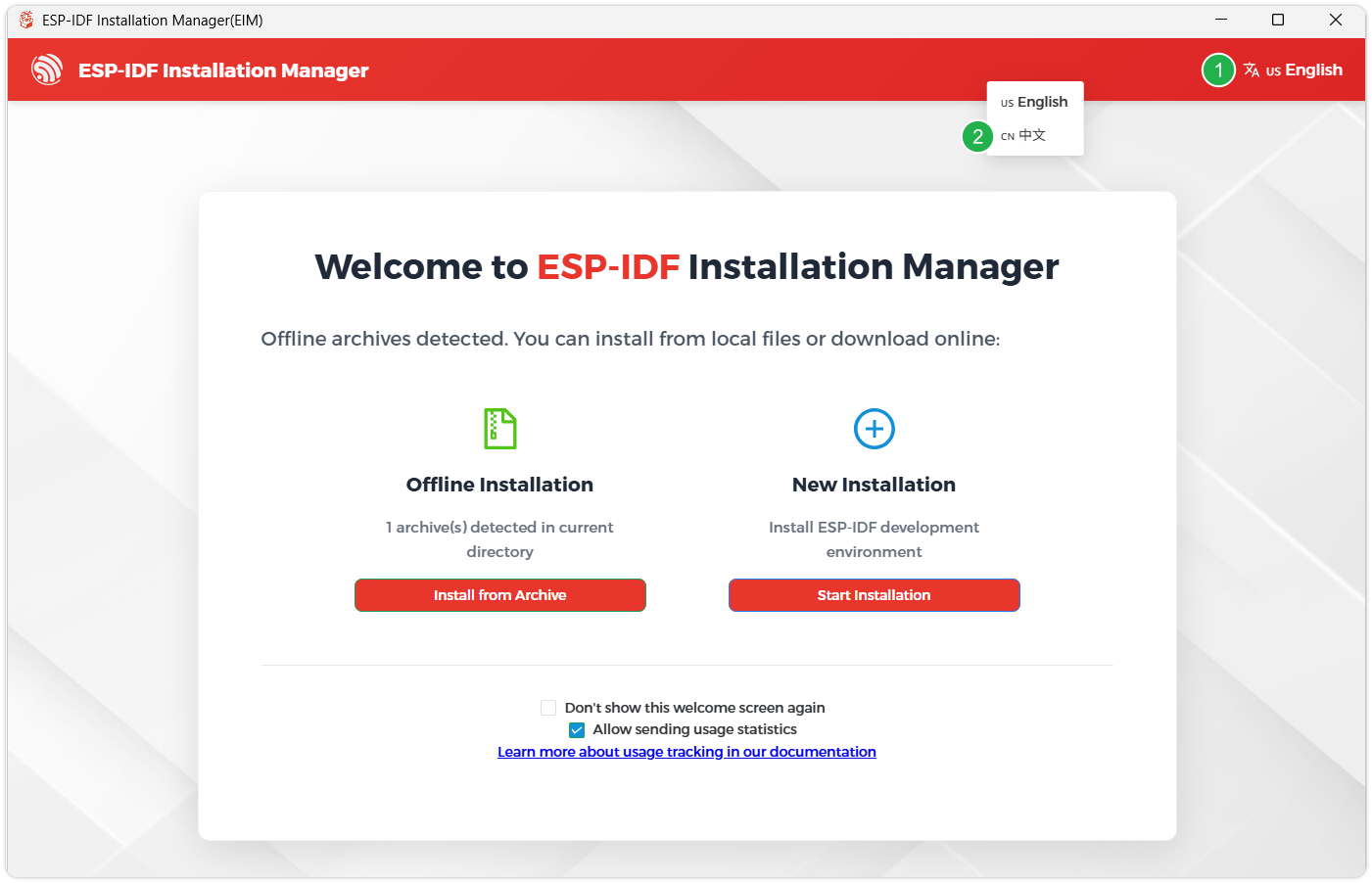

1. 前往 ESP-IDF Installation Manager 下载 ESP-IDF 安装管理器。这是乐鑫最新推出的跨平台安装工具，下文将演示如何使用其离线安装功能。

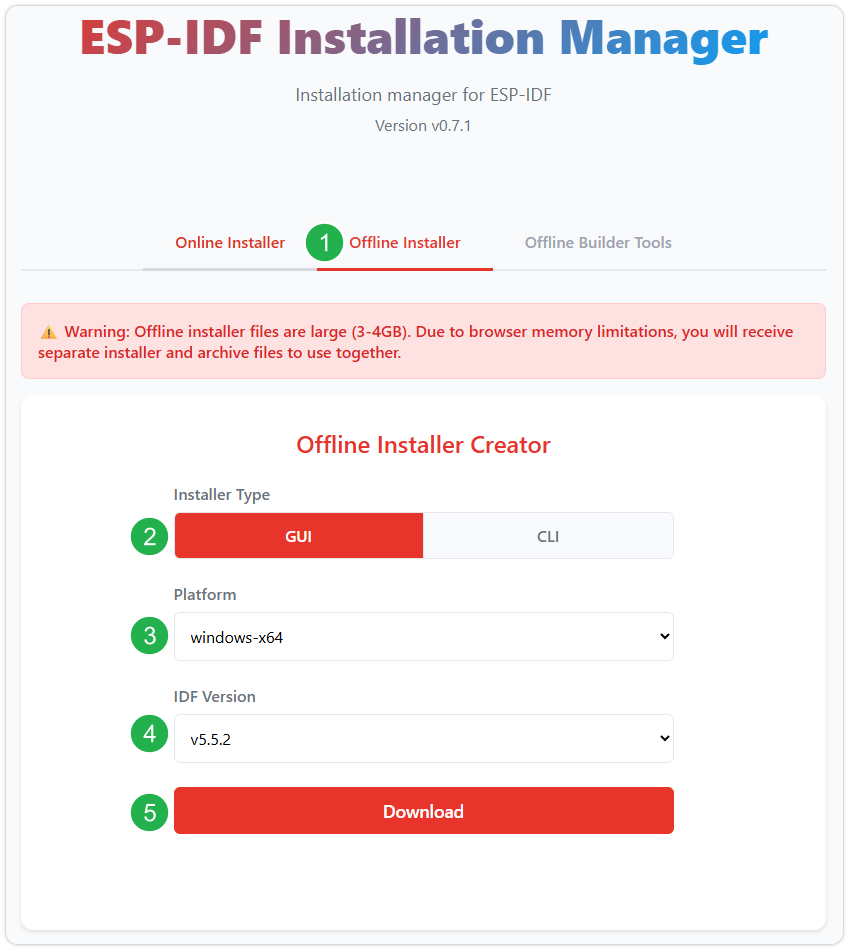

   在页面中点击 Offline Installer 标签，然后在筛选栏中选择 Windows 操作系统和你要安装的版本。




   确认选择无误后，点击下载按钮。浏览器将自动同时下载两个文件：一个是 ESP-IDF 离线整合包(.zst)，另一个是 ESP-IDF 安装器(.exe)。




   请耐心等待两个文件下载完成。

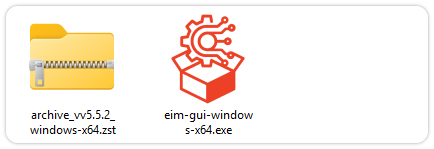

2. 下载完成后，双击运行 ESP-IDF 安装器(eim-gui-windows-x64.exe)。

   启动后，可在右上角将界面语言切换为中文。

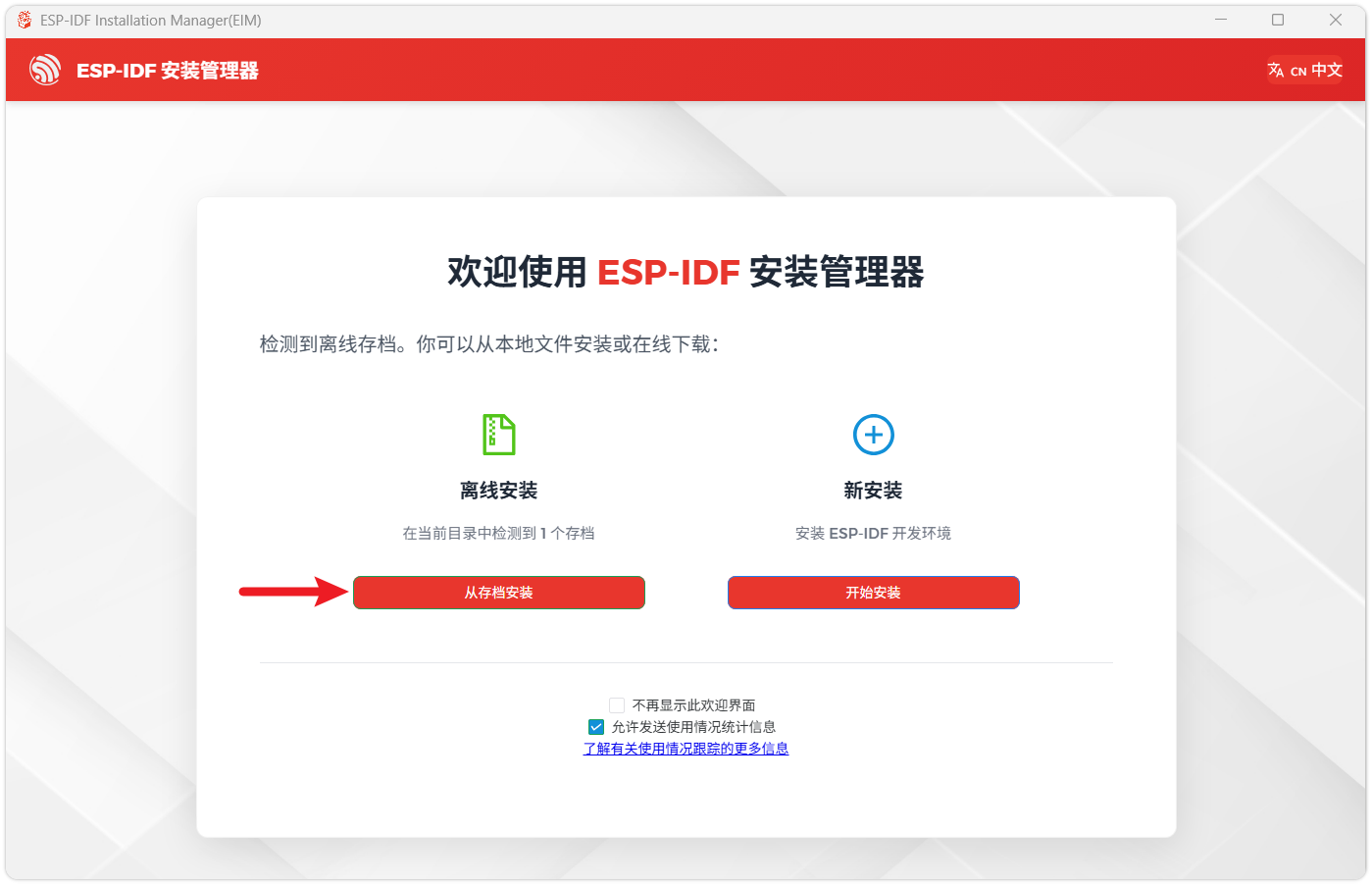

   安装工具会自动检测同一目录下是否存在离线整合包。点击 从存档安装。

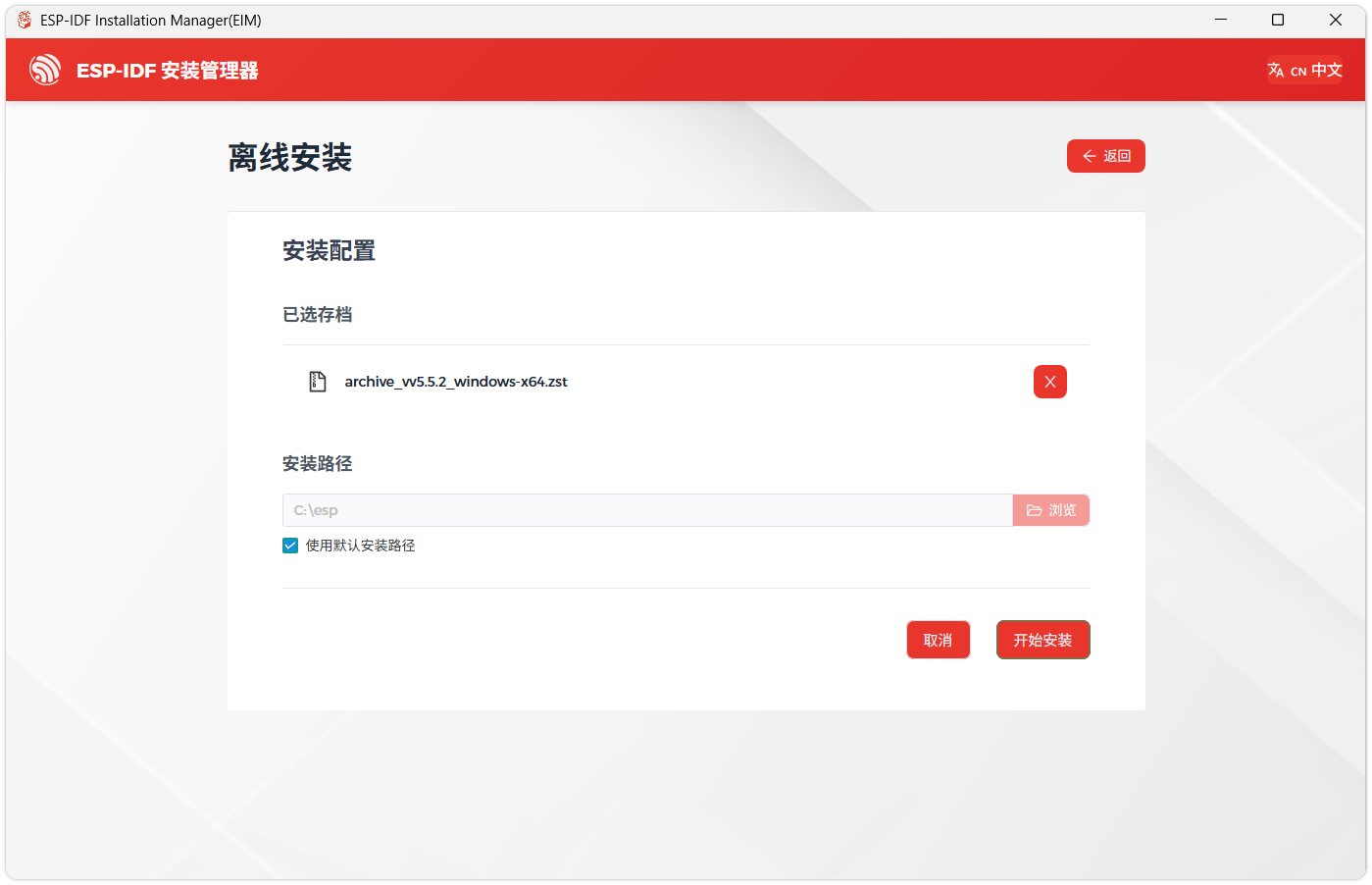

   接下来，选择安装路径。建议使用默认路径；若需自定义，请确保路径中不包含中文或空格。确认无误后，点击 开始安装。

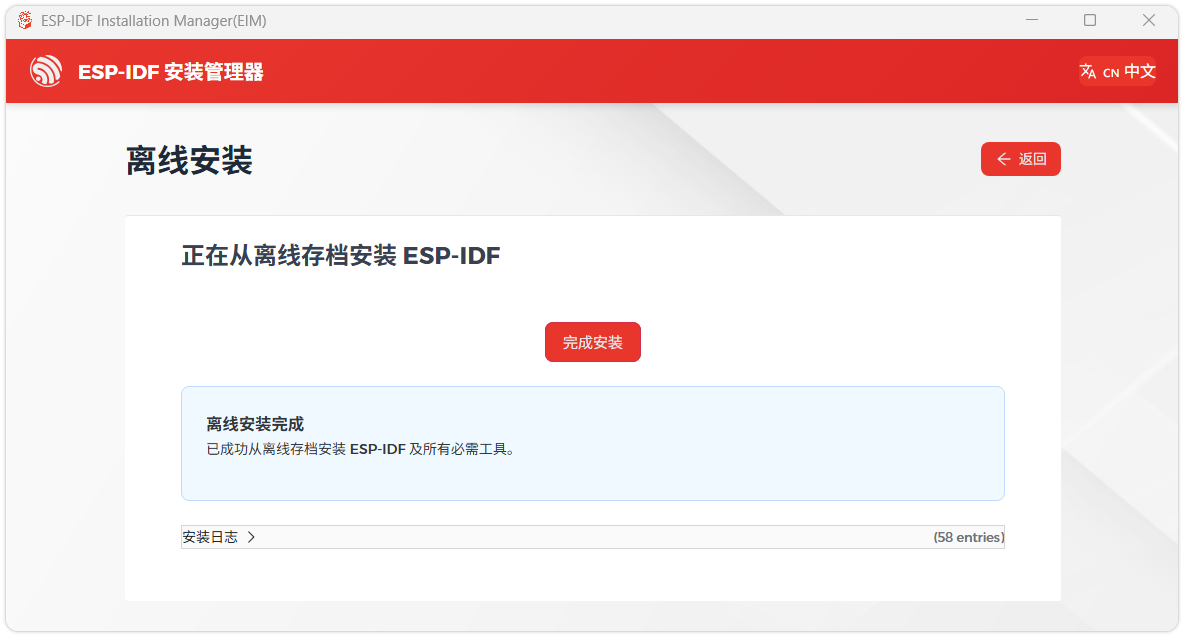

3. 当看到如下界面时，表示 ESP-IDF 已安装成功。

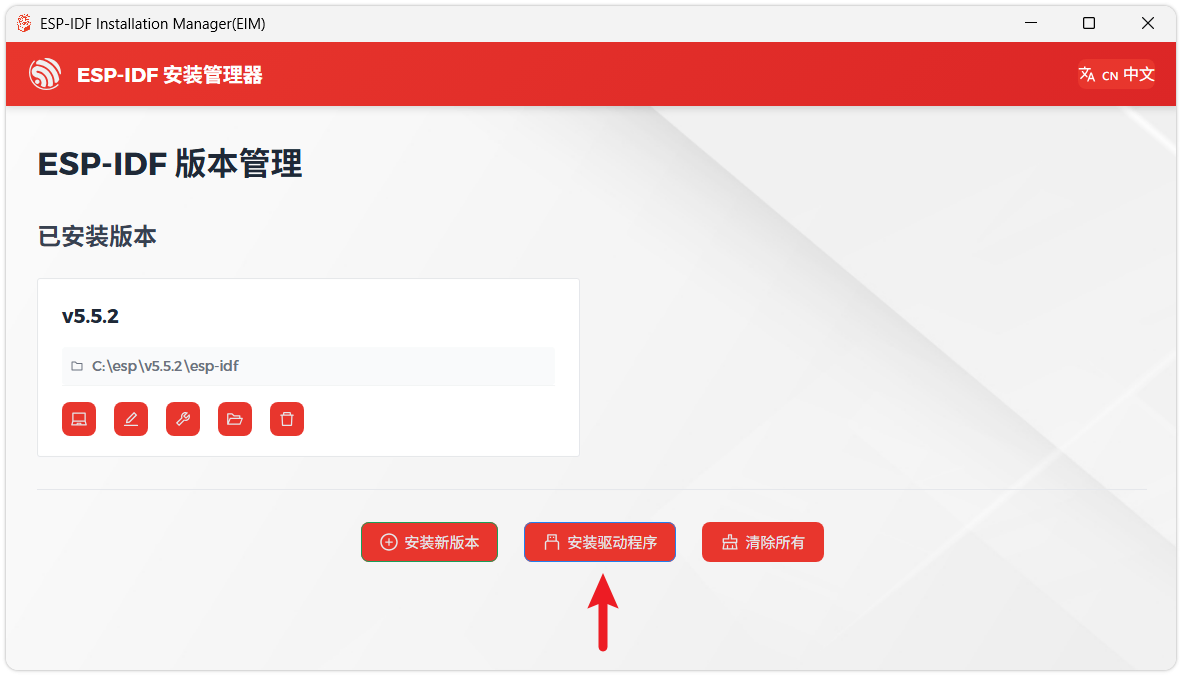

4. 建议同时安装驱动程序。点击 完成安装，然后点击 安装驱动程序。




安装 Visual Studio Code 与 ESP-IDF 扩展​

1. 下载并安装 Visual Studio Code。

2. 安装时建议勾选 通过 Code 打开操作添加到 Windows 资源管理器文件上下文菜单,以便快速打开项目文件夹。

3. 在 VS Code 中,点击侧边活动栏中的  扩展图标(或使用快捷键 Ctrl + Shift + X)打开 扩展 视图。

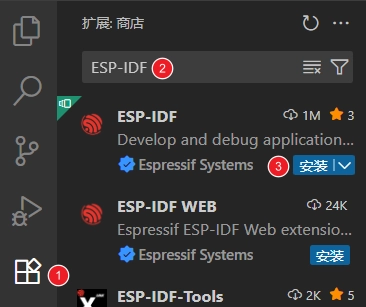

4. 在搜索框中输入 ESP-IDF,找到 ESP-IDF 扩展并点击安装。




5. 当 ESP-IDF 扩展版本 ≥ 2.0 时,扩展会自动检测并识别上述步骤中安装的 ESP-IDF 环境,无需手动配置。

示例程序​

ESP-IDF 示例程序位于 示例程序包 的 ESP-IDF 目录中。

01_ADC_Test​

【程序说明】

• 通过 GPIO 连接的模拟量电压经过 ADC 转换成数字量，然后通过计算得到实际的锂电池电压，并打印到终端。

【硬件连接】

• 使用 USB 线把板子接入电脑

【代码分析】

printf("adc-example run\n"); //终端输出信息
bsp_batt_init();             //初始化 adc 通道
xTaskCreate(Batt_LoopTask, "Batt_LoopTask", 4 * 1024, NULL, 3, NULL); //创建一个任务获取电压信息以及电池充电信息

【运行效果】

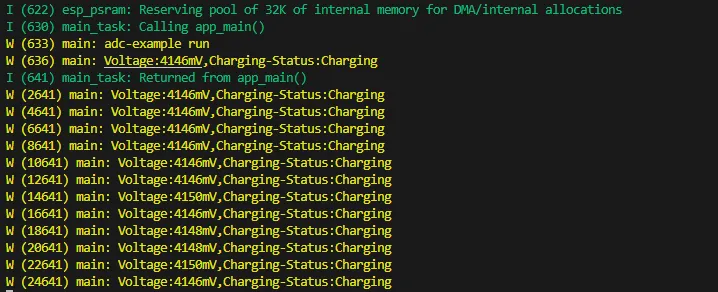

• 程序编译下载完成，打开串口监控可以看到打印输出锂电池的电压以及充电信息，如下图所示：




02_WIFI_AP​

【程序说明】

• 该示例可将开发板设置为热点，允许手机或其他处于 STA 模式的设备连接到开发板。

【硬件连接】

• 使用 USB 线把板子接入电脑

【代码分析】

• 在 softap_example_main.c 文件找到 SSID 和 PASSWORD，然后手机或其他处于 STA 模式的设备即可使用该 SSID 和 PASSWORD 连接到开发板。

  #define EXAMPLE_ESP_WIFI_SSID      "waveshare_esp32"
  #define EXAMPLE_ESP_WIFI_PASSWORD      "wav123456"


【运行效果】

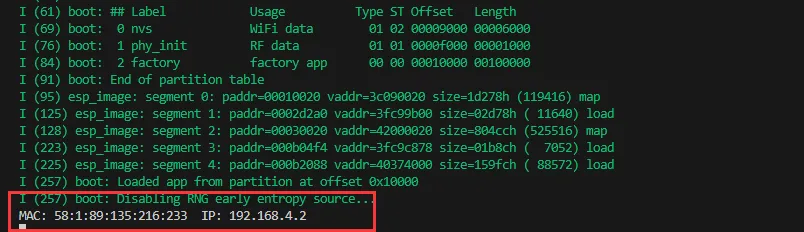

• 烧录完程序，打开串口终端，如果设备连接热点成功之后，会输出该设备的 MAC 地址和 IP 地址，如图：




03_WIFI_STA​

【程序说明】

• 该示例可将开发板配置为 STA 设备，以连接路由器，从而接入系统网络。

【硬件连接】

• 使用 USB 线把板子接入电脑

【代码分析】

• 在 esp_wifi_bsp.c 文件找到 ssid 和 password，然后将其修改为当前环境中可用路由器的 SSID 和 Password。

  wifi_config_t wifi_config = {
    .sta = {
    	.ssid = "PDCN",
    	.password = "1234567890",
    },
  };


【运行效果】

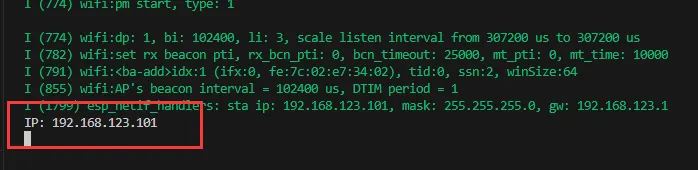

• 烧录完程序，打开串口终端，如果设备连接成功热点之后，会输出所获取的 IP 地址，如图：




04_Audio_Test​

【程序说明】

• 演示如何获取麦克风数据，播放音乐等功能。

【硬件连接】

• 使用 USB 线把板子接入电脑

【代码分析】

bsp_broolesia_display_init(); //屏幕初始化
speaker = bsp_audio_codec_speaker_init(); //获取播放句柄
microphone = bsp_audio_codec_microphone_init();//获取录音句柄
boot_button_ = new Button(BUTTON_0_GPIO_PIN);//实例化按键
InitializeButtons();//按键回调初始化
ESP_ERROR_CHECK(esp_codec_dev_open(speaker, &fs));//打开播放
ESP_ERROR_CHECK(esp_codec_dev_open(microphone, &fs));  //打开录音
ESP_ERROR_CHECK(esp_codec_dev_set_out_vol(speaker, 100));//设置播放声音大小
ESP_ERROR_CHECK(esp_codec_dev_set_in_gain(microphone,35));//设置录音增益大小

【运行效果】

• 程序烧录完成后，屏幕显示如图：

  提示

  1. 单击 BOOT 按键，可以录音 3 秒，录音结束之后自动播放录音
  2. 双击 BOOT 按键，可以播放一段音乐，长按 BOOT 按键可打断播放




05_LVGL_V8_Test​

【程序说明】

• 通过移植 LVGL V8，在屏幕上实现一些多功能的 GUI 界面。

【硬件连接】

• 使用 USB 线把板子接入电脑

【代码分析】

#define BACKLIGHT_EN 1       //宏定义,使能开启背光测试,默认打开
bsp_broolesia_display_init();//初始化屏幕以及LVGL
if(bsp_display_lock(-1) == ESP_OK) { //等待锁
  lv_demo_widgets();  //LVGL 默认 UI
  bsp_display_unlock(); //释放锁
}

【运行效果】

• 程序烧录完成后，设备的运行效果如下：




06_LVGL_V9_Test​

【程序说明】

• 通过移植 LVGL V9，在屏幕上实现一些多功能的 GUI 界面。

【硬件连接】

• 使用 USB 线把板子接入电脑

【代码分析】

#define BACKLIGHT_EN 1       //宏定义,使能开启背光测试,默认打开
bsp_broolesia_display_init();//初始化屏幕以及LVGL
if(bsp_display_lock(-1) == ESP_OK) { //等待锁
  lv_demo_widgets();  //LVGL 默认 UI
  bsp_display_unlock(); //释放锁
}

【运行效果】

• 程序烧录完成后，设备的运行效果如下：




07_FactoryProgram​

【程序说明】

• 出厂固件，用户可烧录我们提供的出厂固件，帮助用户快速了解开发板。

【硬件连接】

• 使用 USB 线把板子接入电脑

【运行效果】

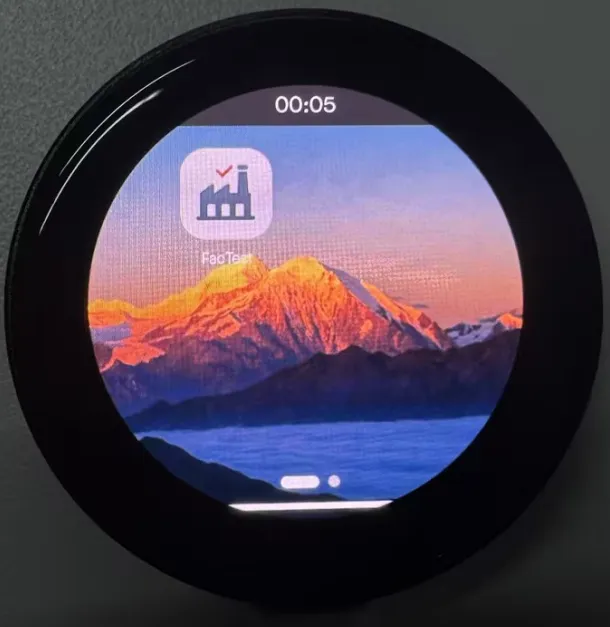

• 烧录出厂固件重启之后，可看到开发板显示内容，如下图所示：




1. 硬件资料​

开发板设计文件

• 原理图
• 结构与尺寸

2. 技术手册​

• ESP32-S3 芯片官方手册

  • 技术规格书：中文版 | 英文版
  • 技术参考手册：中文版 | 英文版

• 数据手册

  • CO5300 Datasheet
  • ES8311 datasheet
  • ES8311 UserGuide
  • ES7210 datasheet

3. 示例程序​

• ESP32-S3-Touch-AMOLED-1.43C 示例程序 （Gitee 仓库）
