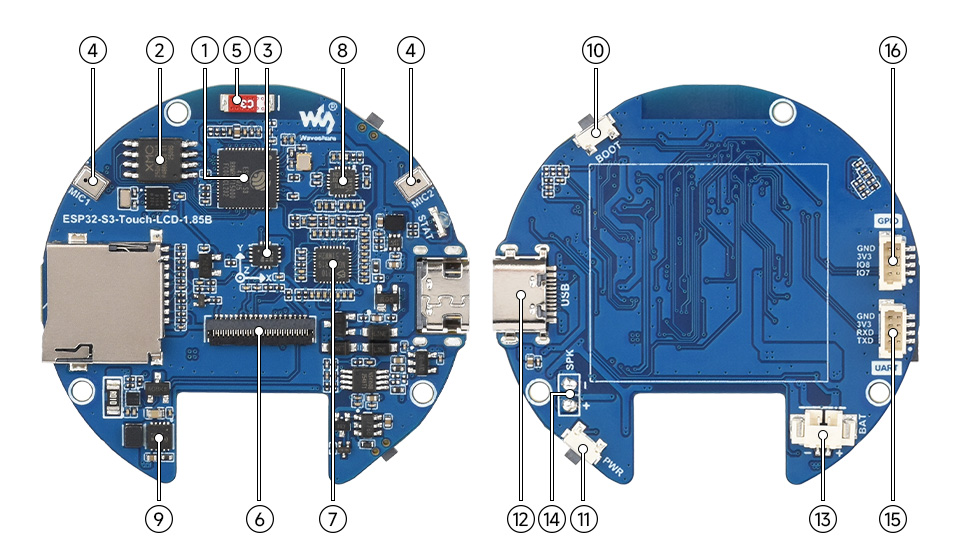

板载资源​

1. ESP32-S3R8 Wi-Fi 和蓝牙 SoC，240MHz 运行频率，叠封 8MB PSRAM
2. 16MB NOR Flash
3. QMI8658 六轴惯性测量单元 (IMU)，包含一个 3 轴陀螺仪和一个 3 轴加速度计
4. 双麦克风设计 配合回声消除电路，能够更高质量地采集音频
5. 板载贴片天线 支持 2.4GHz Wi-Fi (802.11 b/g/n) 和蓝牙 5 (LE)
6. 屏幕接口
7. ES7210 回声消除算法芯片 可用于消除回声，提高音频采集准度
8. ES8311 音频编解码芯片
9. BQ27220 电量检测芯片
10. BOOT 按键 用于设备启动和功能调试
11. PWR 电源按键 可控制电源通断，支持自定义功能
12. Type-C 接口 ESP32-S3 USB 接口，可烧录程序及打印日志
13. MX1.25 锂电池接口 MX1.25 2PIN 连接器，可用于接入 3.7V 锂电池，支持充放电
14. 板载扬声器焊盘
15. 串口通信接口 SH1.0 4PIN 连接器
16. I2C 接口 SH1.0 4PIN 连接器

外设速查​

引脚定义​

在使用 ESP32-S3-Touch-LCD-1.85B 板上预留的接口时需注意接线颜色和对应功能，避免接线惯性导致烧坏开发板。

扩展接口​

GPIO 完整分配​

下表列出板上电路已占用的 GPIO 及已引出到扩展口的引脚。

使用注意​

• 外接 I2C 设备时，需要避开 0x15、0x6B、0x30、0x80、0x51、0x55 等板载 I2C 地址冲突。
• GPIO19/GPIO20 已连接 USB Type-C，不建议当普通 GPIO 使用。
• GPIO0 是 BOOT 引脚，不建议作为普通用户输入。
• LCD、触摸、音频、SDMMC 等板载外设已占用的 GPIO 不建议复用，否则可能导致对应功能异常。

LCD 屏幕参数​

产品参数​

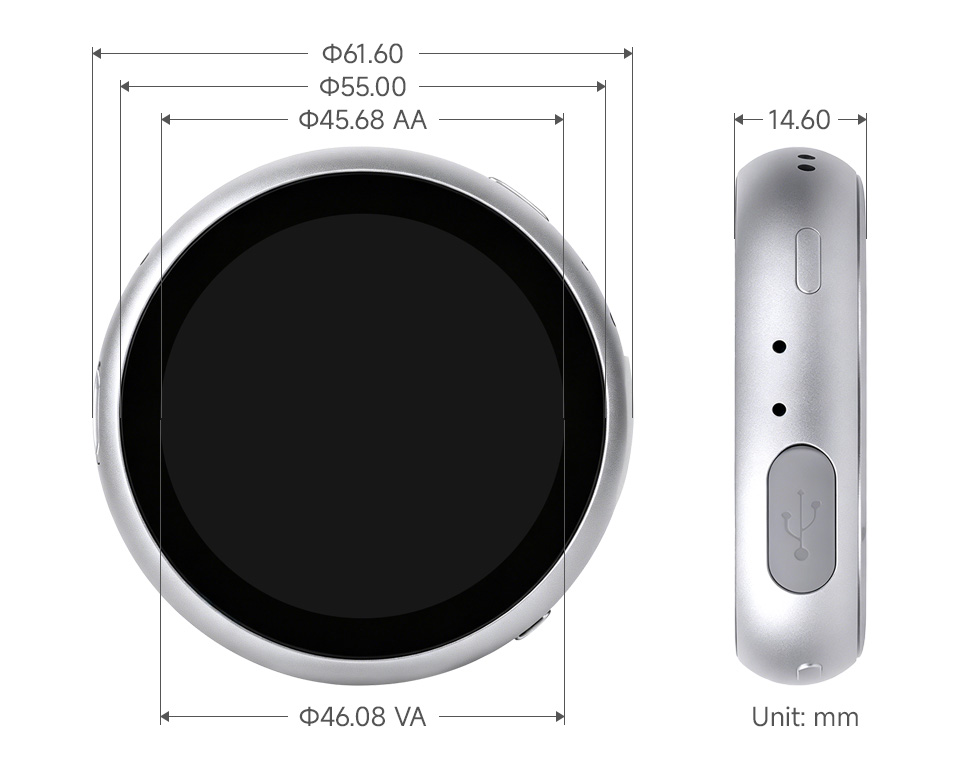

产品尺寸​

为了让用户能够快速了解产品的各个功能，我们提供了出厂测试程序，方便客户了解板载屏幕、触摸、音频、IMU、RTC、电量检测、SD 卡等功能的使用。除了 ESP32-S3-Touch-LCD-1.85B 主机和配套线材之外，为了能够运行全部例程，需要准备的器件如下：

器件准备​

• ESP32-S3-Touch-LCD-1.85B ×1
• USB Type-C 数据线 ×1
• 3.7V 锂电池 ×1（非必需，电池供电和电量检测示例需要）
• Micro SD 卡 ×1（非必需，SD 卡和音频文件播放示例需要）
  • MP3 音频文件请放入 music 目录
  • AVI 视频文件请放入 video 目录
  • JPG 图片文件请放入 photo 目录

固件下载​

• 出厂固件位于示例仓库的 Firmware 目录中。
• 固件文件名为 ESP32-S3-Touch-LCD-1.85B-Factory.bin，可用于恢复出厂演示程序。
• 烧录固件可使用 Espressif Flash Download Tool，工具下载链接见 相关资料。

USB 烧录固件注意事项​

APP 示例介绍​

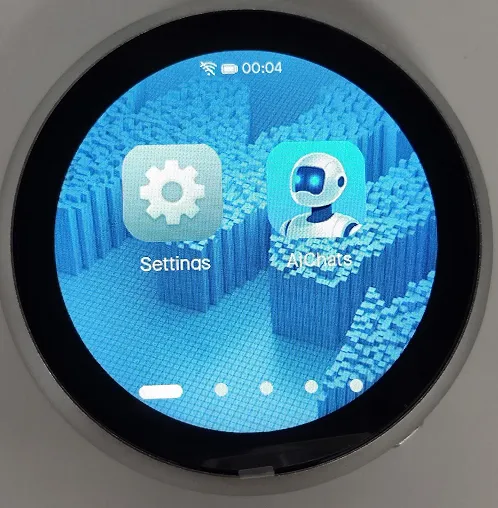

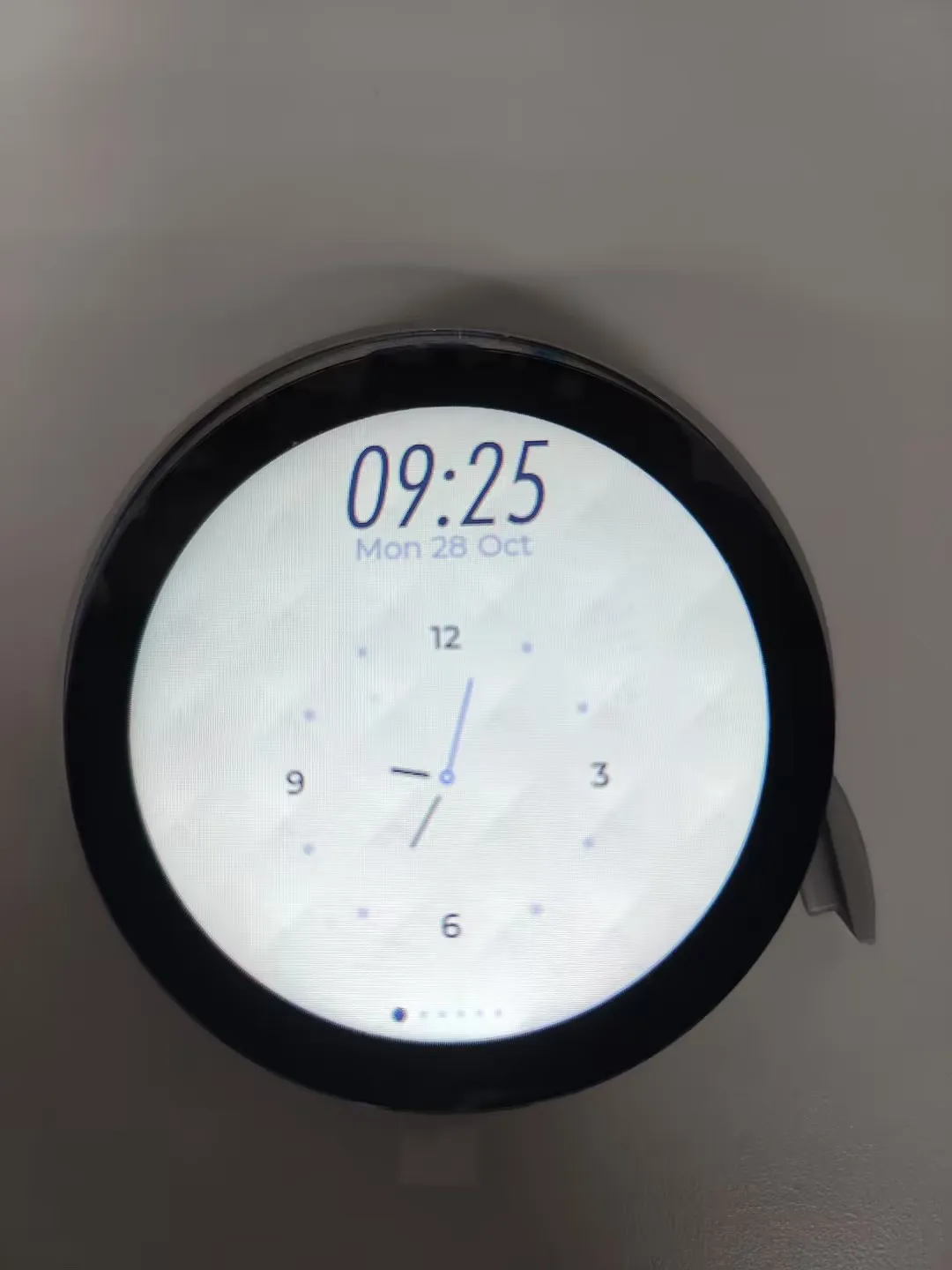

使用 Brookesia 组件，展示 APP 风格的综合应用界面，可用于快速验证板载 LCD、触摸、音频、语音和外设功能。

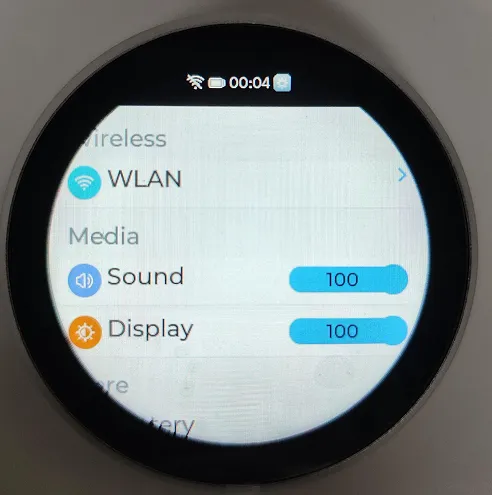

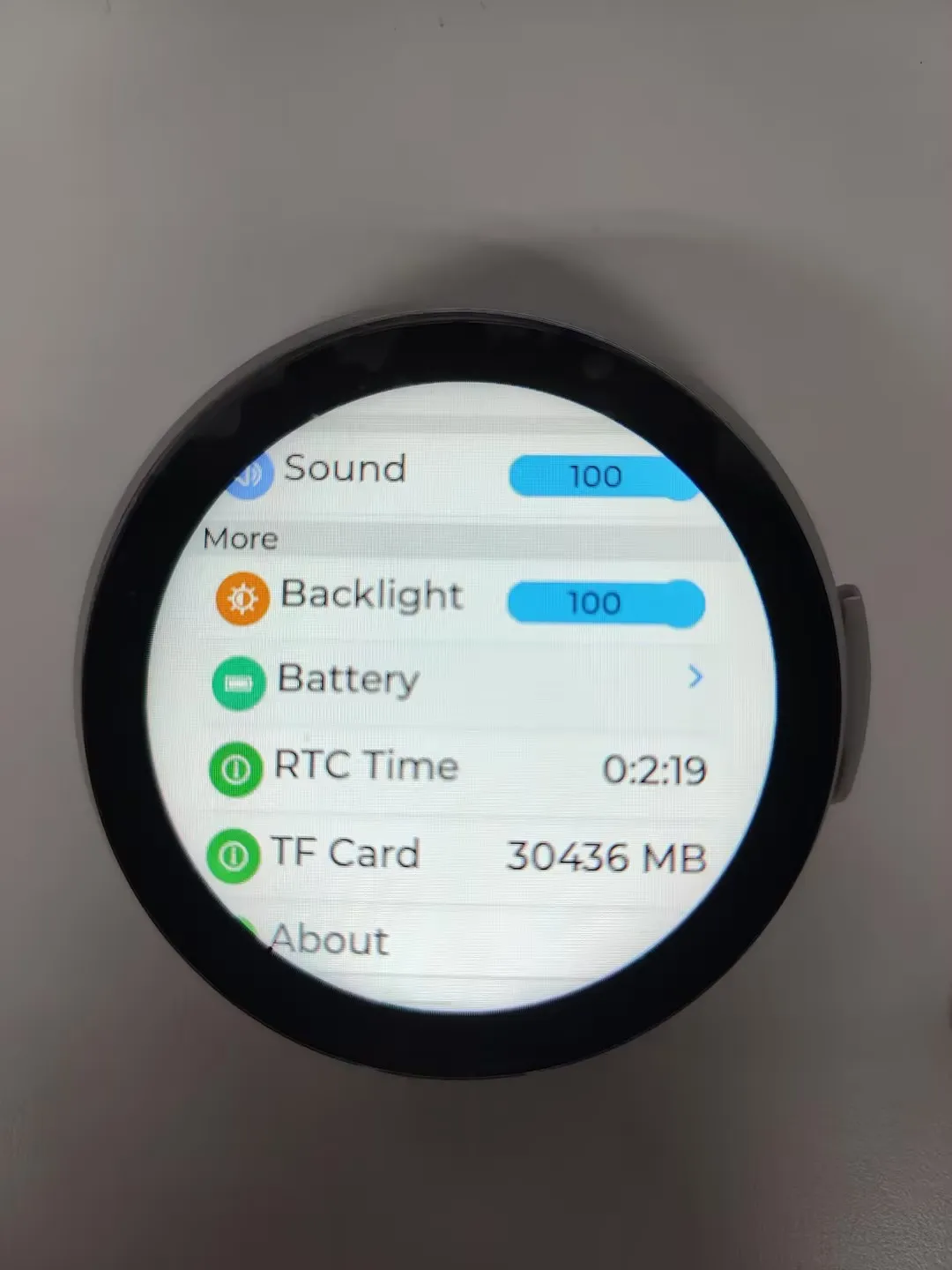

设置 APP​

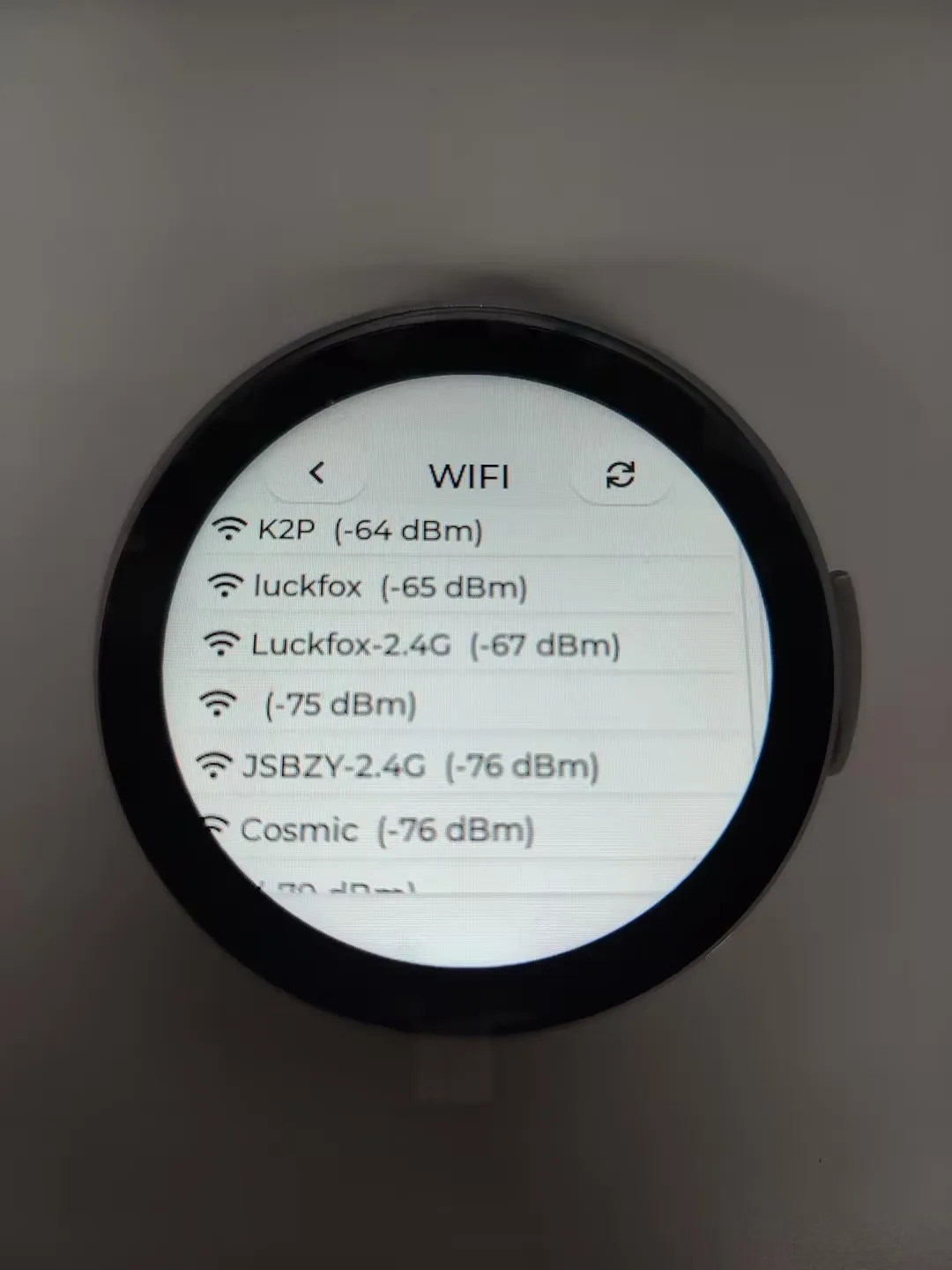

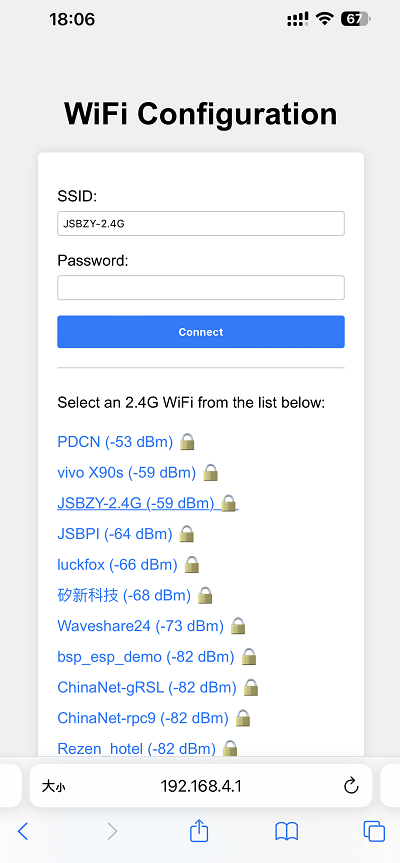

• 支持 Wi-Fi 扫描和配网。
• 可调节屏幕亮度以及音量大小。

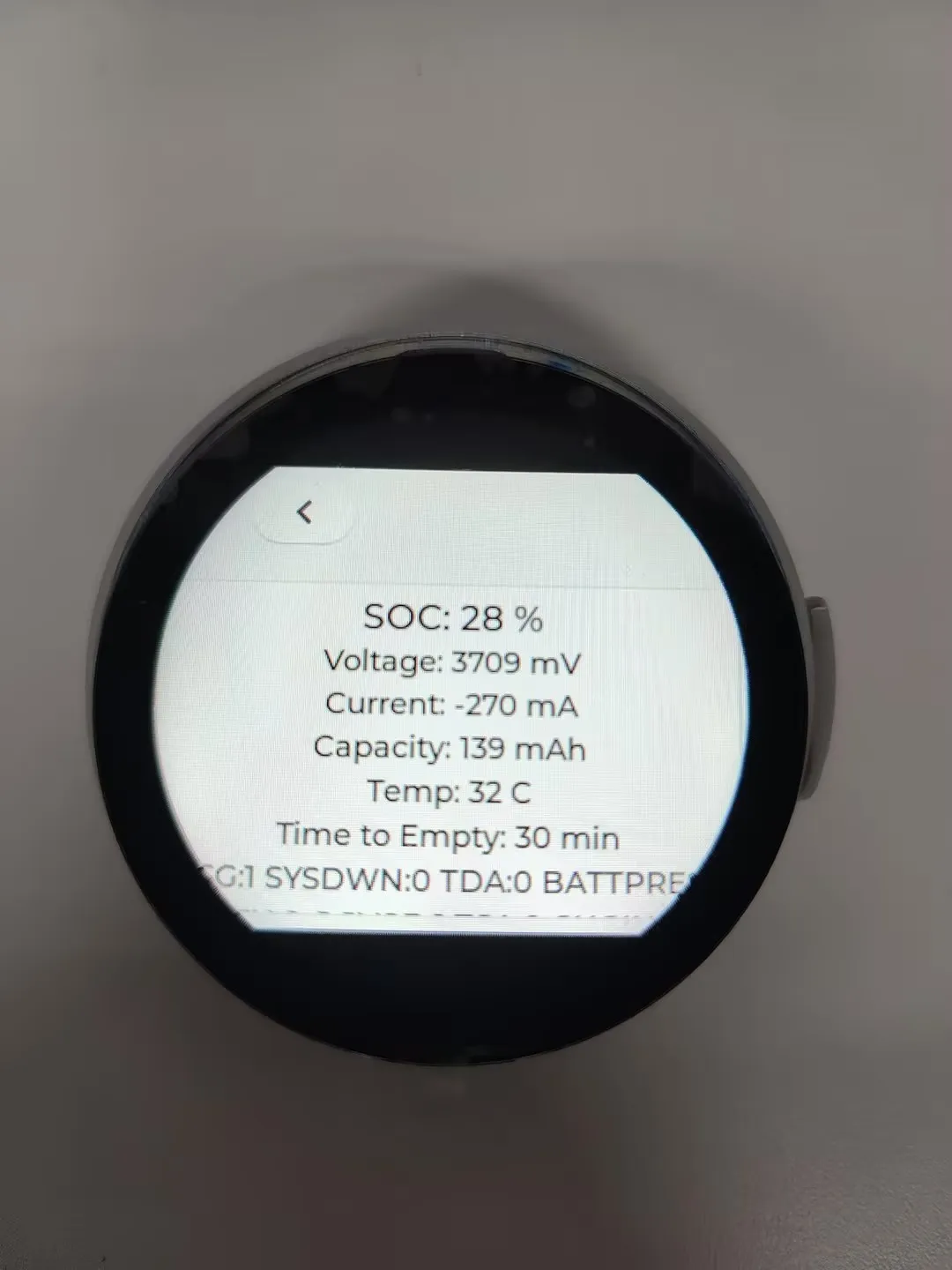

• 可以查看电池状态
• 查看 RTC 时间
• 可查看设备信息和 MAC 地址等内容。

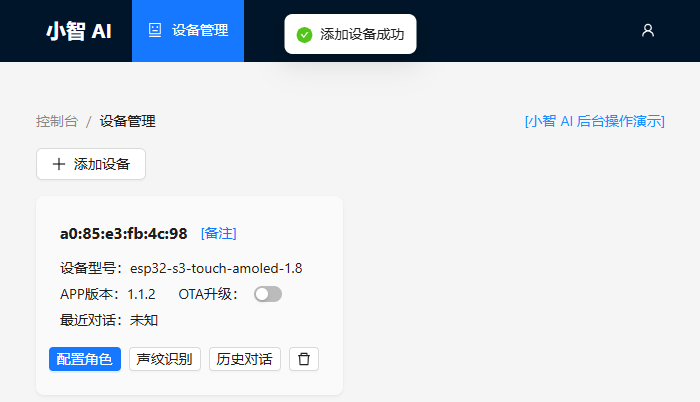

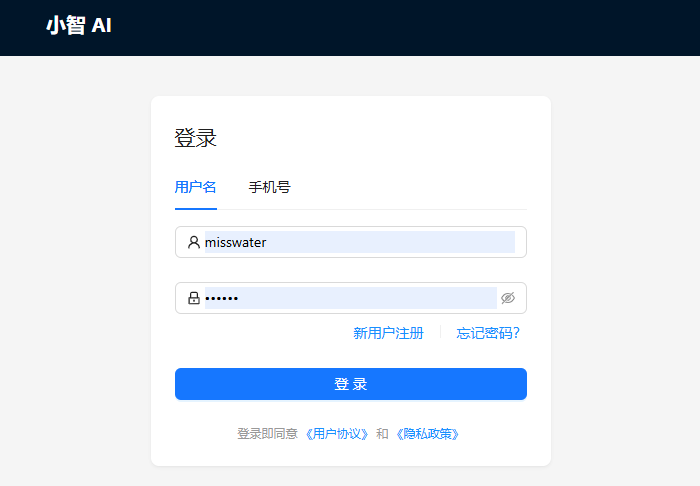

小智 APP​

• 跳转至原生小智运行
• 长按 BOOT 按键退出小智 APP

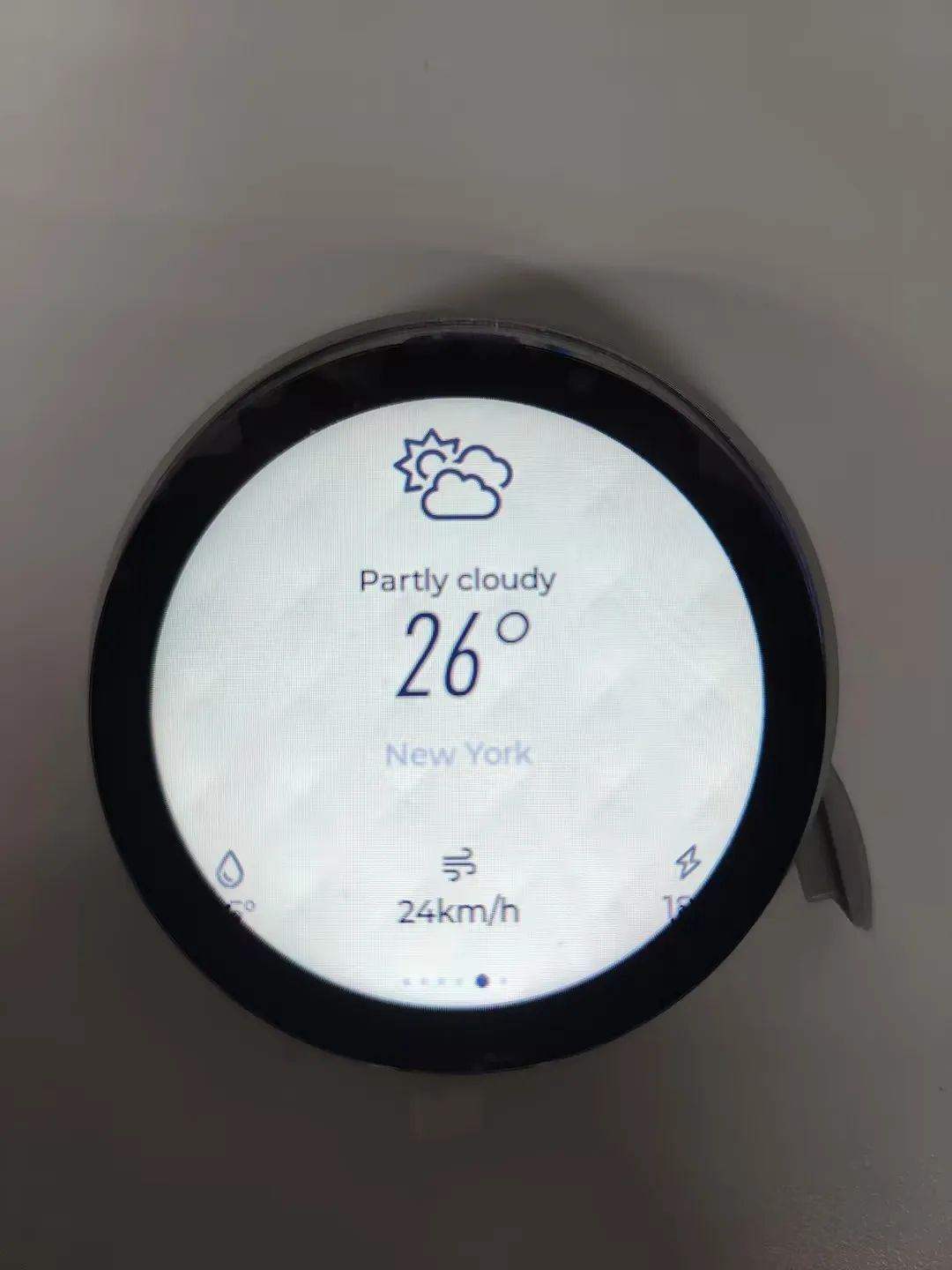

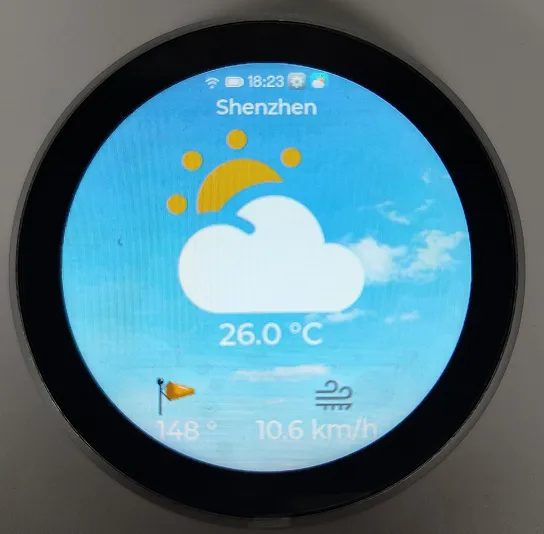

天气 APP​

• 需要联网定位。
• 显示当地天气界面。

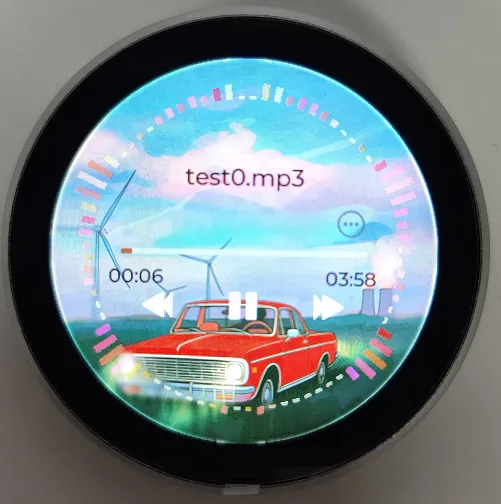

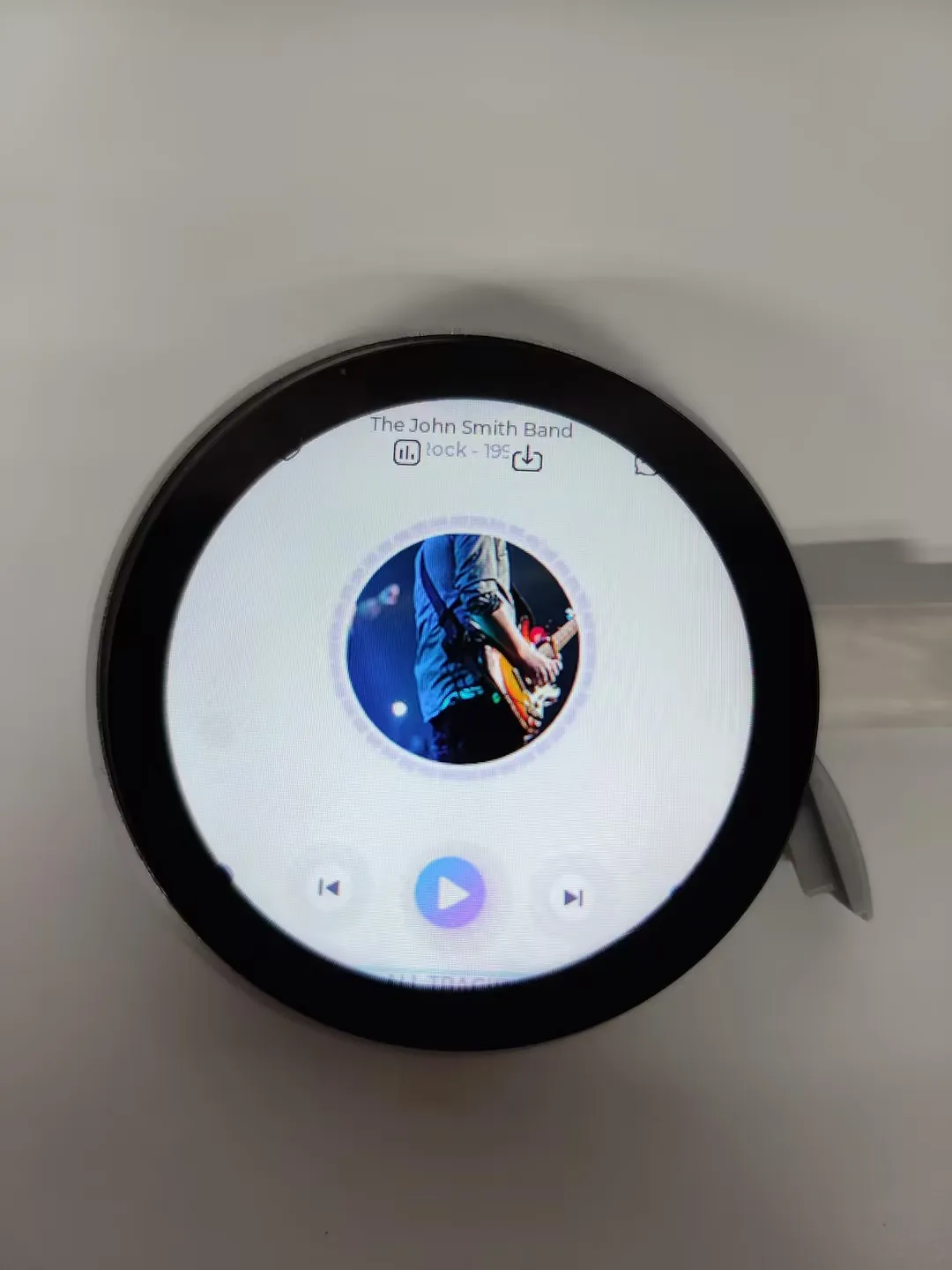

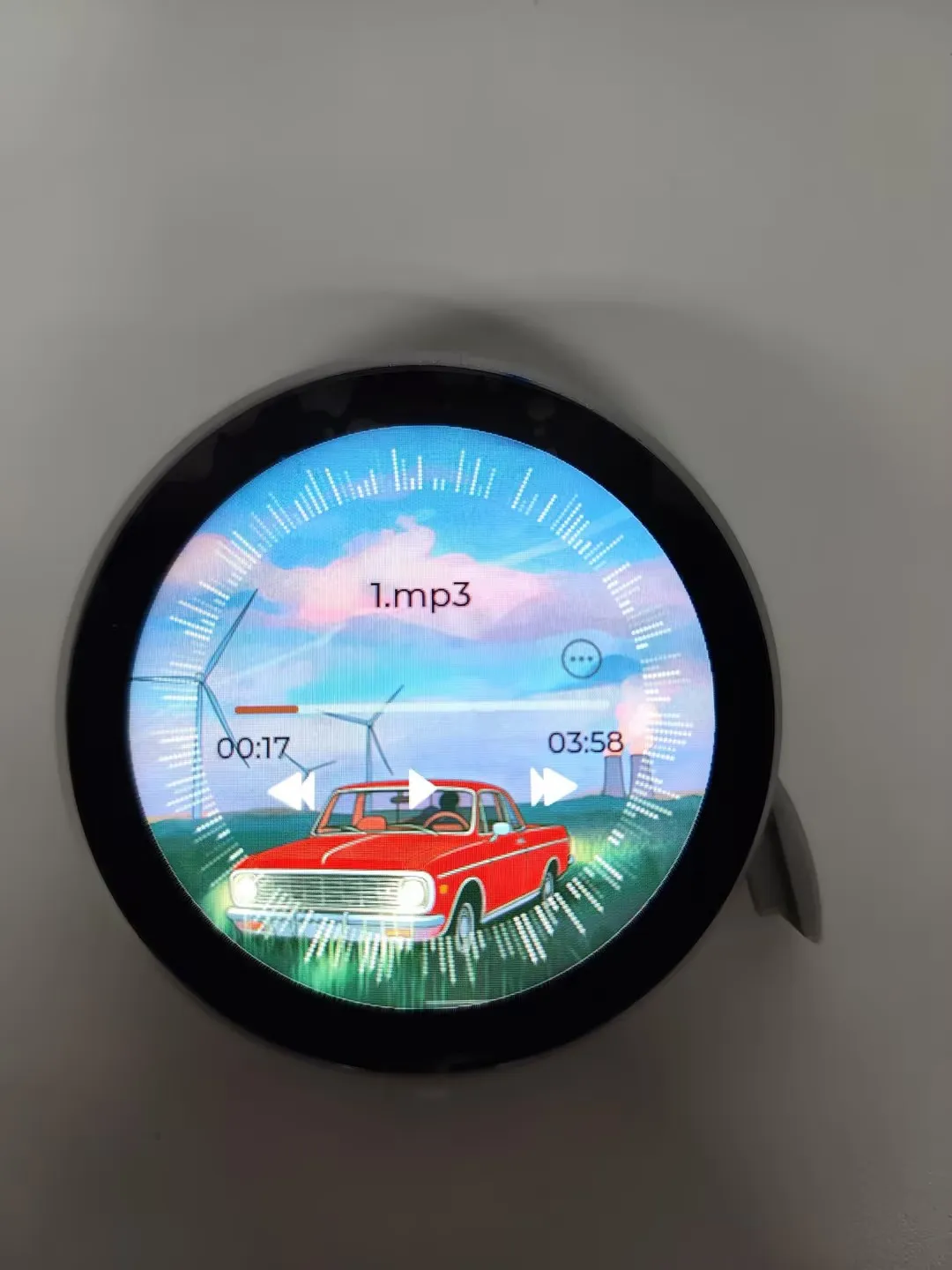

音乐播放器 APP​

• 模拟音乐播放器界面。
• 需要插入 Micro SD 卡，并按示例要求放入音频文件后才能正常播放
• 集成 FFT 频谱分析显示

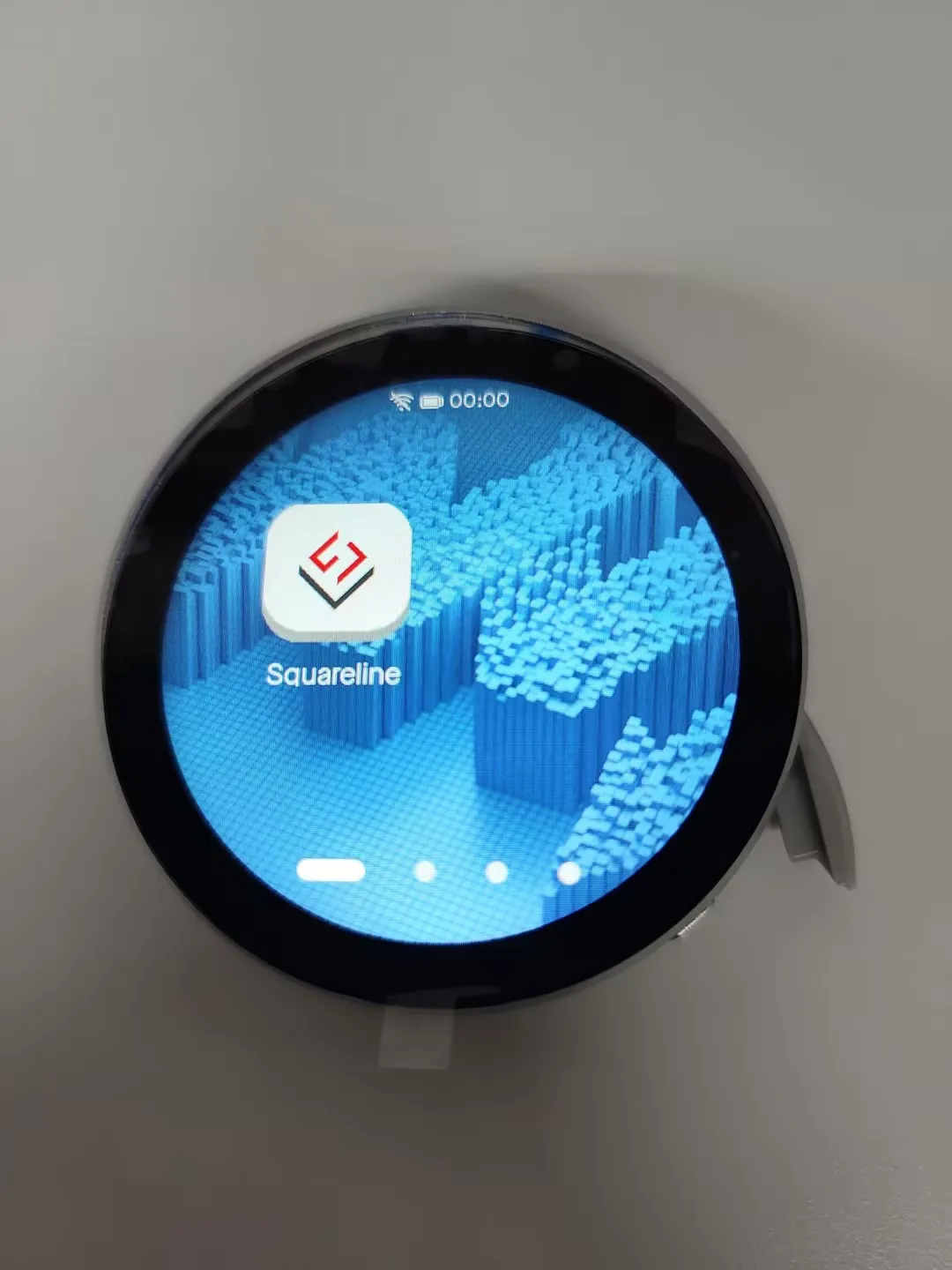

squareline APP​

• 播放 LVGL squareline 编辑器界面。

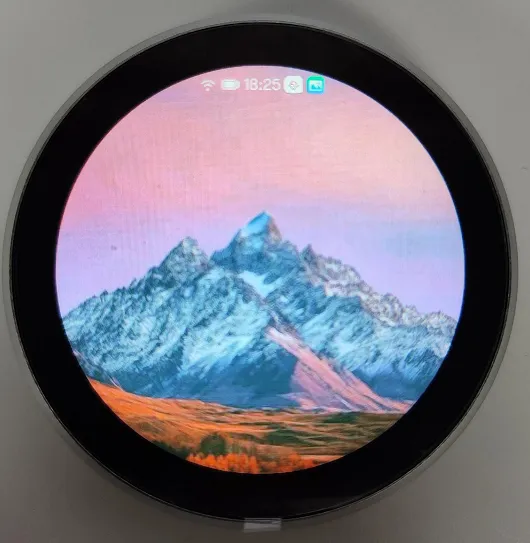

相册 APP​

• 显示 TF 卡中的图片。
• 当前仅支持 JPG 格式，后续会持续开放更多格式。
• 需要手动缩放图片，当前仅支持 360*360 以下的分辨率大小。

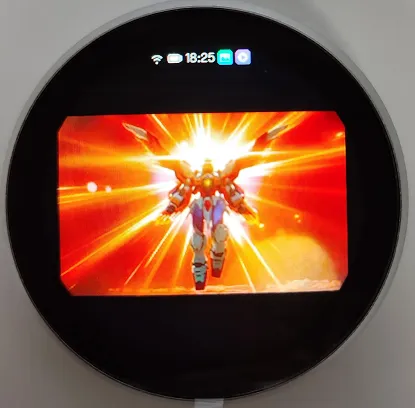

视频播放 APP​

• 播放 TF 卡中的 AVI 视频。
• 当前仅支持 JPG 编码格式的 AVI 视频。
• 当前仅支持 360*360 以下的分辨率大小，超出无法播放。

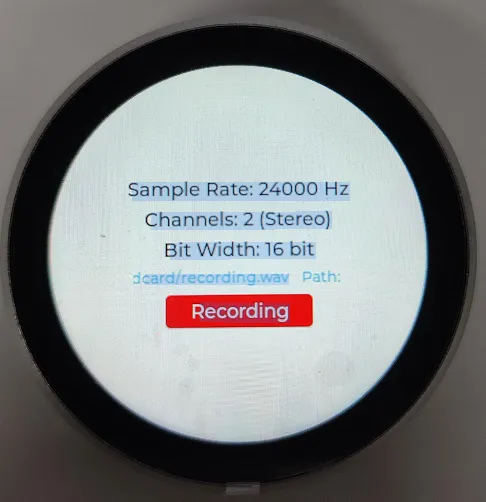

录音 APP​

• 可用于测试双麦克风收音功能。
• 录制的音频保存到 TF 卡中。



Chipmunk2d APP​

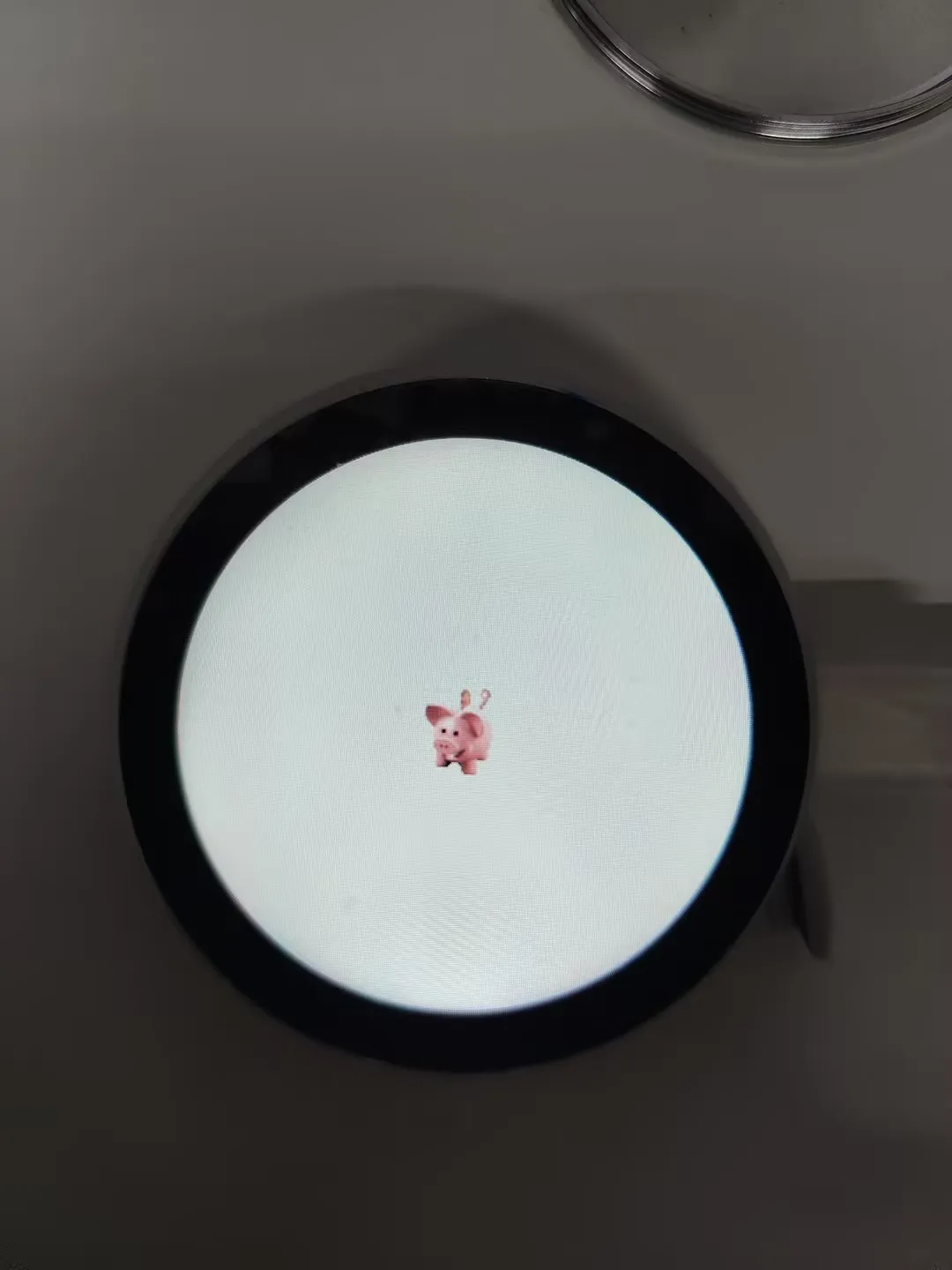

• 融合 Chipmunk2d 物理引擎和陀螺仪数据制作的小游戏。
• 使用前需要将设备平放进行陀螺仪校准才能使用。



本章节包含以下部分，请按需阅读：

• Arduino 入门教程
• 配置开发环境
• 示例程序

Arduino 入门教程​

初次接触 Arduino ESP32 开发，想要快速上手？我们为您准备了一套通用的 入门教程。

• 第0节 认识 ESP32
• 第1节 安装和配置 Arduino IDE
• 第2节 Arduino 基础知识
• 第3节 数字输出/输入
• 第4节 模拟输入
• 第5节 脉冲宽度调制 (PWM)
• 第6节 串行通信 (UART)
• 第7节 I2C 通信
• 第8节 SPI 通信
• 第9节 Wi-Fi 基础用法
• 第10节 网页服务器
• 第11节 蓝牙 (Bluetooth)
• 第12节 LVGL 图形界面开发
• 第13节 综合项目

请注意：该教程使用 ESP32-S3-Zero 作为教学示例，所有硬件代码均基于其引脚布局。在动手实践前，建议您对照手中的开发板引脚图，确认引脚配置无误。

配置开发环境​

1. 安装和配置 Arduino IDE​

请参考 安装和配置 Arduino IDE 教程 下载安装 Arduino IDE 并添加 ESP32 支持。

2. 安装库​

• 在安装 Arduino 库时，通常有两种方式可供选择：在线安装 和 离线安装。若库安装要求离线安装，则必须使用提供的库文件。
• 对于大多数库，用户可以通过 Arduino 软件的在线库管理器轻松搜索并安装。然而，一些开源库或自定义库未被同步到 Arduino 库管理器中，因此无法通过在线搜索获取。在这种情况下，用户只能通过离线方式手动安装这些库。
• 可从 此链接 的 Arduino 目录中，下载 ESP32-S3-Touch-AMOLED-1.75C 开发板的示例程序包。包内的 Arduino\libraries 目录已包含本教程所需的全部库文件。

安装步骤：

1. 进入已下载的 示例程序包。

2. 将其 Arduino\libraries 目录下的所有文件夹（Arduino_DriveBus、GFX_Library_for_Arduino 等）复制到 Arduino 的库文件夹中。

   信息

   Arduino 库文件夹的路径通常是：c:\Users\<用户名>\Documents\Arduino\libraries。

   也可以在 Arduino IDE 中通过 文件 > 首选项，查看“项目文件夹位置”来定位。库文件夹就是此路径下的 libraries 文件夹。

3. 其他安装方式请参考：Arduino 库管理教程。

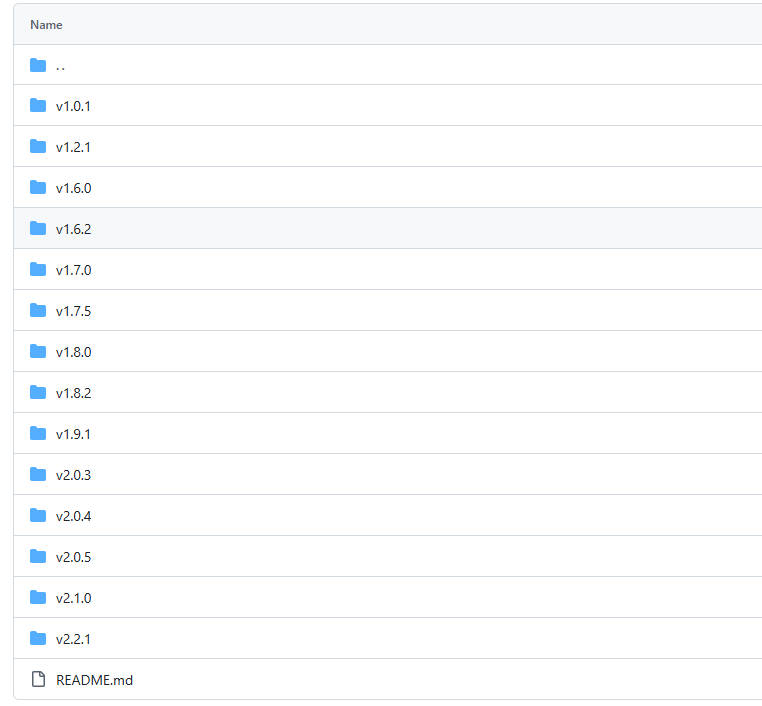

ESP32-S3-Touch-LCD-1.85B 所需开发板安装说明

示例程序​

Arduino 示例程序位于 示例程序包 的 Arduino/examples 目录中。

01_lvgl_demo​

程序说明​

• 本示例演示了如何使用 Arduino 驱动显示屏，并播放多个 LVGL 示例程序。

硬件连接​

• 将开发板接入电脑

代码分析​

• 初始化屏幕、触摸以及 LVGL：

  I2C_Init();
  Backlight_Init();
  LCD_Init();
  Lvgl_Init();

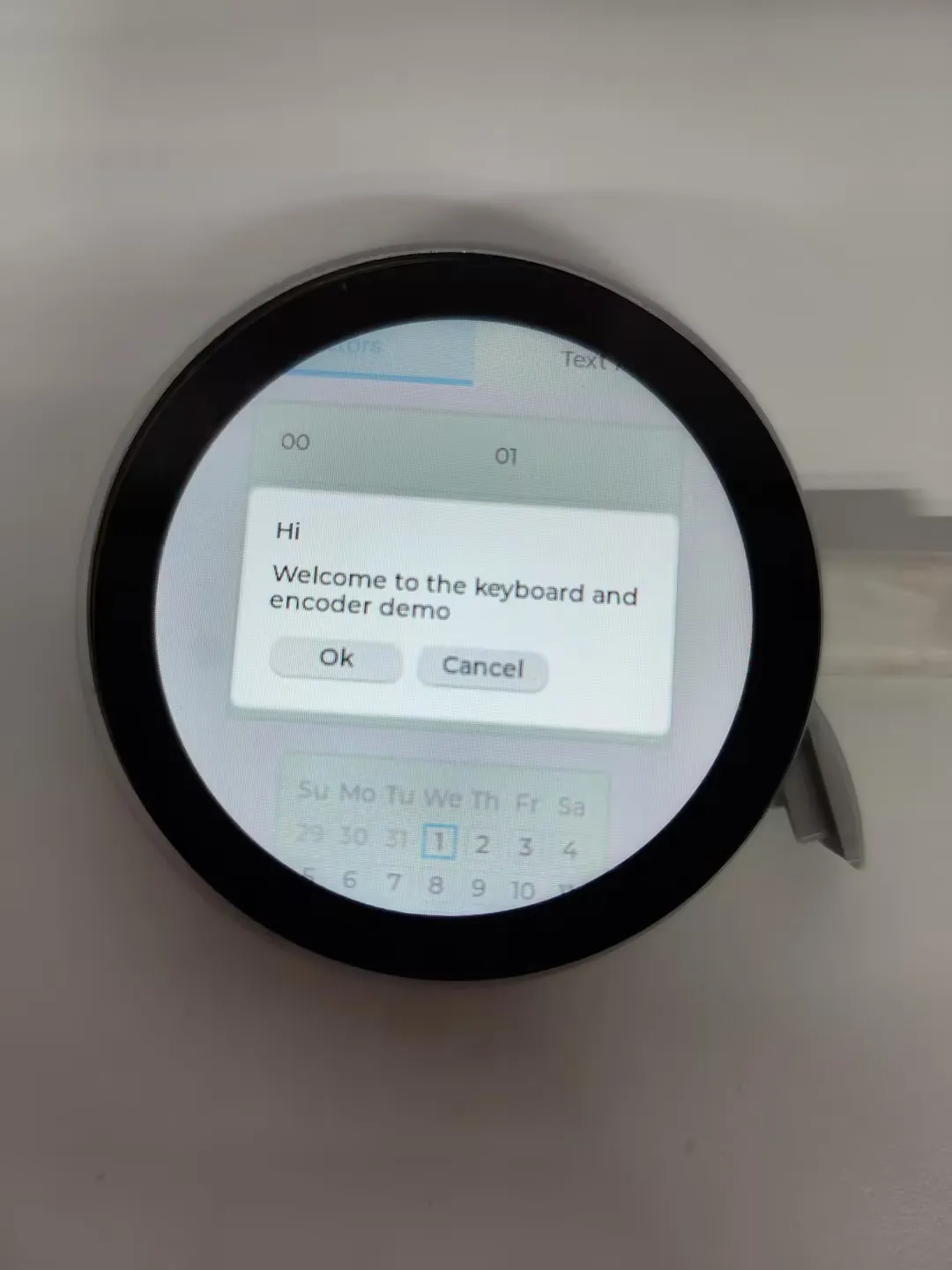

• 选择对应的 LVGL DEMO 运行：

   lv_demo_widgets();
  // lv_demo_benchmark();
  // lv_demo_keypad_encoder();
  // lv_demo_music();
  // lv_demo_stress();

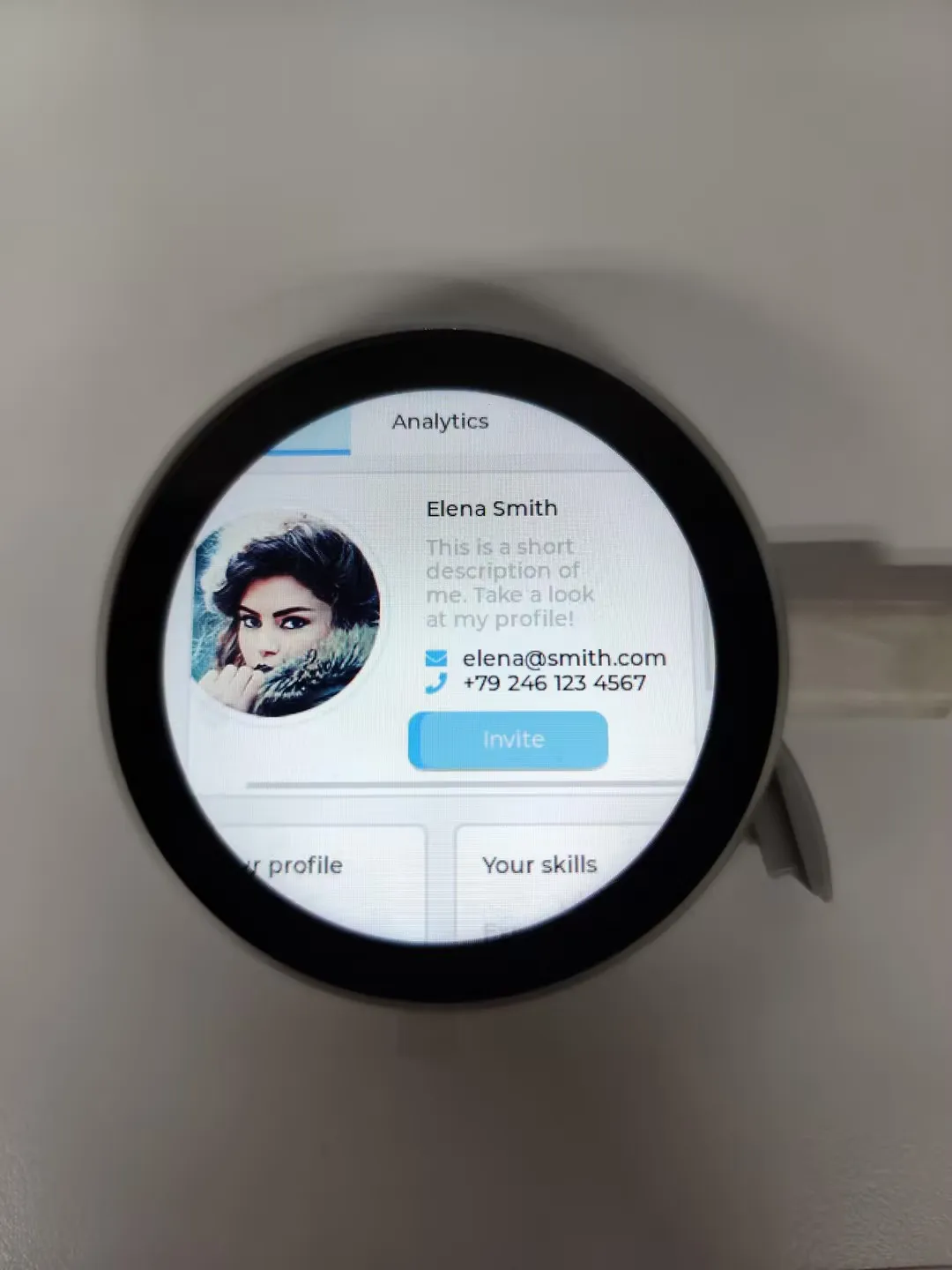

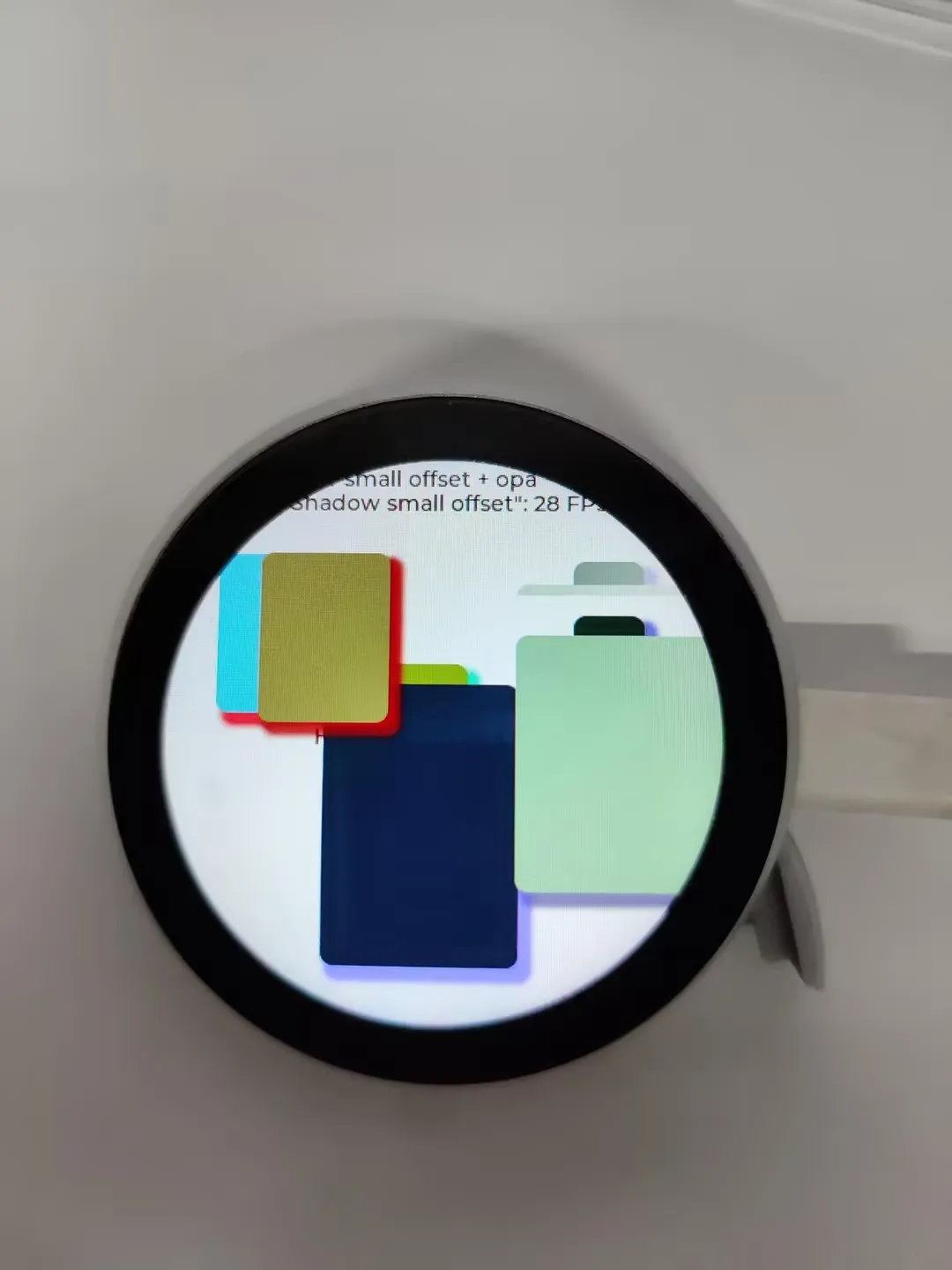

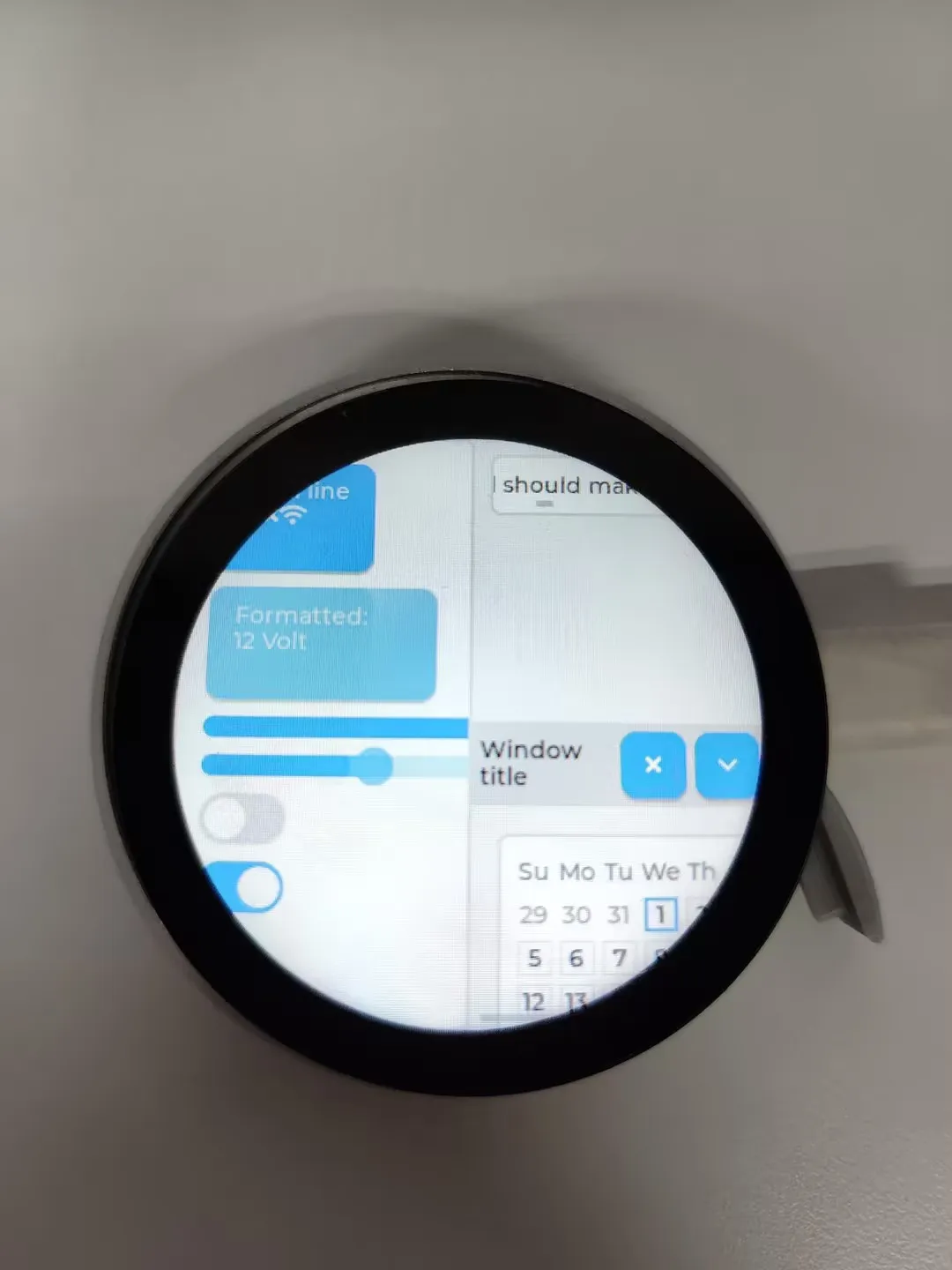

运行效果​

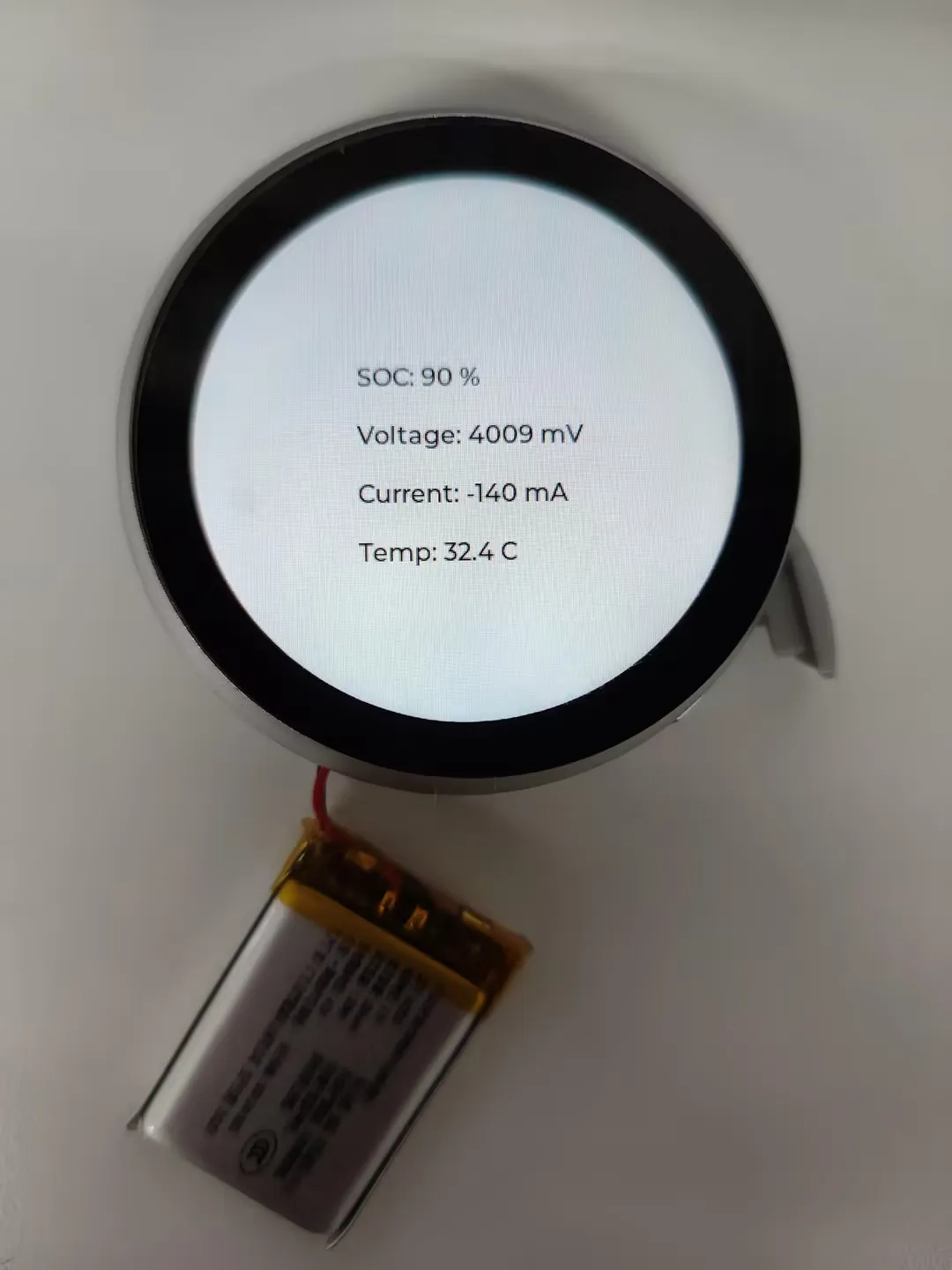

02_lvgl_BQ27220​

程序说明​

• 本示例演示使用 BQ27220 电量监测传感器读取电池信息，并在 LVGL 中显示出来

硬件连接​

• 接入 3.7V 锂电池

代码分析​

• 创建 I2C 互斥锁，避免触摸和 BQ27220 在不同任务读取时发生冲突

  wire_mutex = xSemaphoreCreateMutex();


• 初始化 BQ27220

  if (!gauge.begin(Wire, 0x55, I2C_SDA_PIN, I2C_SCL_PIN, 400000)) {
    Serial.println("BQ27220 not found");
    while (1) delay(1000);
  }


运行效果​

03_audio_out_no_tf​

程序说明​

• 本示例演示使用 ES8311 音频解码器播放音乐

硬件连接​

• 接入喇叭
• 将开发板接入电脑

代码分析​

• 初始化 I2C 控制器和外部拓展 IO

  DEV_I2C_Init();
  IO_EXTENSION_Init();
  IO_EXTENSION_Output(IO_EXTENSION_IO_6, 1);


• 初始化 ES8311

  es8311_codec_init();


• 初始化 I2S 并使能功放 PA 引脚

  setupI2S();
  IO_EXTENSION_Output(IO_EXTENSION_IO_4, 1);


• 在 loop 循环中不断写通过 I2S 向 ES8311 写数据

  void loop() {
  i2s.write((uint8_t *)audio_data, AUDIO_SAMPLES * 2);
  }


运行效果​

• 屏幕无显示
• 烧录程序后会自动开始播放音乐

04_SDMMC_Test​

程序说明​

• 本示例演示了如何挂载 TF 卡，并测试读写文件

硬件连接​

• 插入 TF 卡
• 将开发板接入电脑

代码分析​

• 设置 SDIO 接口引脚，并挂载文件系统

  if(! SD_MMC.setPins(clk, cmd, d0)){
        Serial.println("Pin change failed!");
        return;
    }

  if (!SD_MMC.begin("/sdcard", true)) {
      Serial.println("Card Mount Failed");
      return;
  }


• 读写文件测试

  listDir(SD_MMC, "/", 0);
  createDir(SD_MMC, "/mydir");
  listDir(SD_MMC, "/", 0);
  removeDir(SD_MMC, "/mydir");
  listDir(SD_MMC, "/", 2);
  writeFile(SD_MMC, "/hello.txt", "Hello ");
  appendFile(SD_MMC, "/hello.txt", "World!\n");
  readFile(SD_MMC, "/hello.txt");
  deleteFile(SD_MMC, "/foo.txt");
  renameFile(SD_MMC, "/hello.txt", "/foo.txt");
  readFile(SD_MMC, "/foo.txt");
  testFileIO(SD_MMC, "/test.txt");
  Serial.printf("Total space: %lluMB\n", SD_MMC.totalBytes() / (1024 * 1024));
  Serial.printf("Used space: %lluMB\n", SD_MMC.usedBytes() / (1024 * 1024));

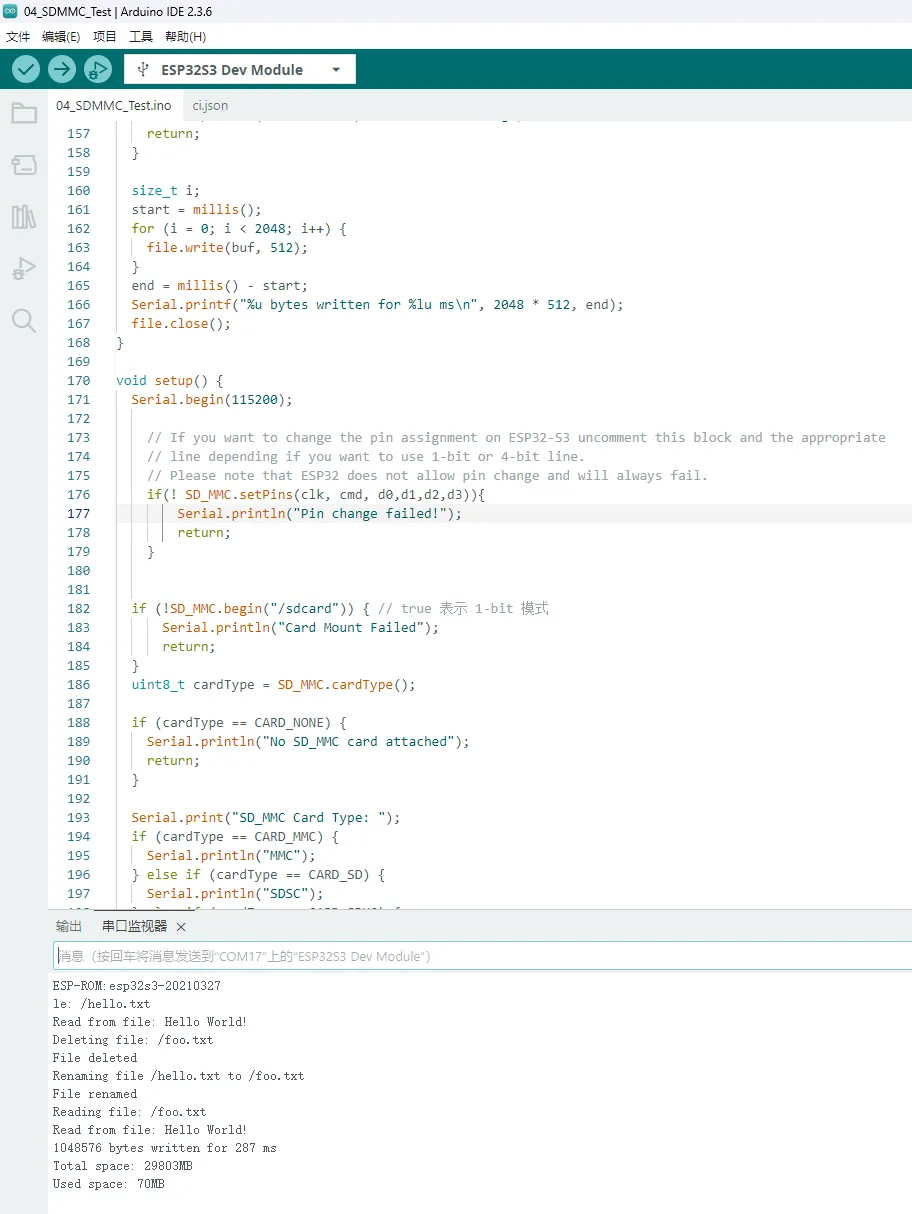

运行效果​

05_audio_out_tf​

程序说明​

• 本示例演示从 TF 卡中播放 MP3 音频

硬件连接​

• 插入 TF 卡，并在根目录放置文件名为 ff-16b-1c-44100hz.mp3 的音频文件
• 接入喇叭
• 将开发板接入电脑

代码分析​

• 初始化 I2S 以及音频解码库，并设置播放路径

  audio.setPinout(I2S_BCK_PIN, I2S_LRCK_PIN, I2S_DOUT_PIN,I2S_MCLK_PIN);
  audio.connecttoFS(SD_MMC, "ff-16b-1c-44100hz.mp3");


运行效果​

• 屏幕无显示 -烧录程序自动播放 MP3 音乐

06_esp_sr​

程序说明​

• 本示例演示了使用 ES7210 音频编码芯片进行语音唤醒和语音识别

硬件连接​

• 将开发板接入电脑

代码分析​

• 初始化 I2S 以及 ES7210 音频编码器

  Wire.begin(I2C_PIN_SDA, I2C_PIN_SCL);
  es7210_init();
  i2s.setPins(I2S_PIN_BCK, I2S_PIN_WS, I2S_PIN_DOUT, I2S_PIN_DIN, I2S_PIN_MCK);
  i2s.setTimeout(1000);
  i2s.begin(I2S_MODE_STD, 16000, I2S_DATA_BIT_WIDTH_16BIT, I2S_SLOT_MODE_STEREO);


• 注册语音唤醒以及语音识别回调事件，并开启 ESP-SR

   ESP_SR.onEvent(onSrEvent);
  ESP_SR.begin(i2s, sr_commands, sizeof(sr_commands) / sizeof(sr_cmd_t), SR_CHANNELS_STEREO, SR_MODE_WAKEWORD);


运行效果​

07_I2C_qmi8658​

【程序说明】

• 通过 I2C 协议，对 QMI8658 芯片进行初始化设置，然后每隔 200ms 读取对应的姿态信息打印到终端。

【硬件连接】

• 使用 USB 线把板子接入电脑

【代码分析】

• void i2c_qmi_loop_task(void *arg)：创建一个 QMI 任务来实现获取姿态信息，在任务中读取并打印加速度计、陀螺仪数据，并将获取的结果输出到串口控制台，间隔 200ms 。

【运行效果】

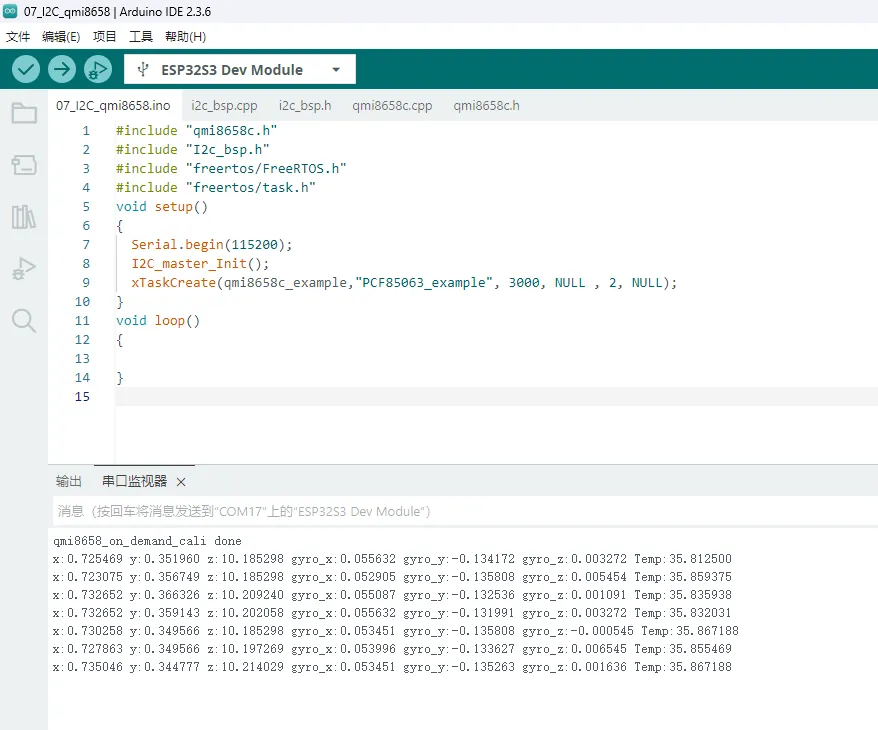

• 打开串口监控，可以看到打印输出的 IMU 发出来的原始数据（欧拉角需要自己转换），如下图所示：

08_I2C_pcf85063​

【程序说明】

• 通过 I2C 协议，分别对 PCF85063 芯片进行初始化、设置时间、间隔读取时间，然后打印到终端。

【硬件连接】

• 使用 USB 线把板子接入电脑

【代码分析】

• void i2c_rtc_loop_task(void *arg)：创建一个 RTC 任务来实现 RTC 功能，每隔 1 秒读取一次 RTC 芯片的时钟，然后输出到终端。

【运行效果】

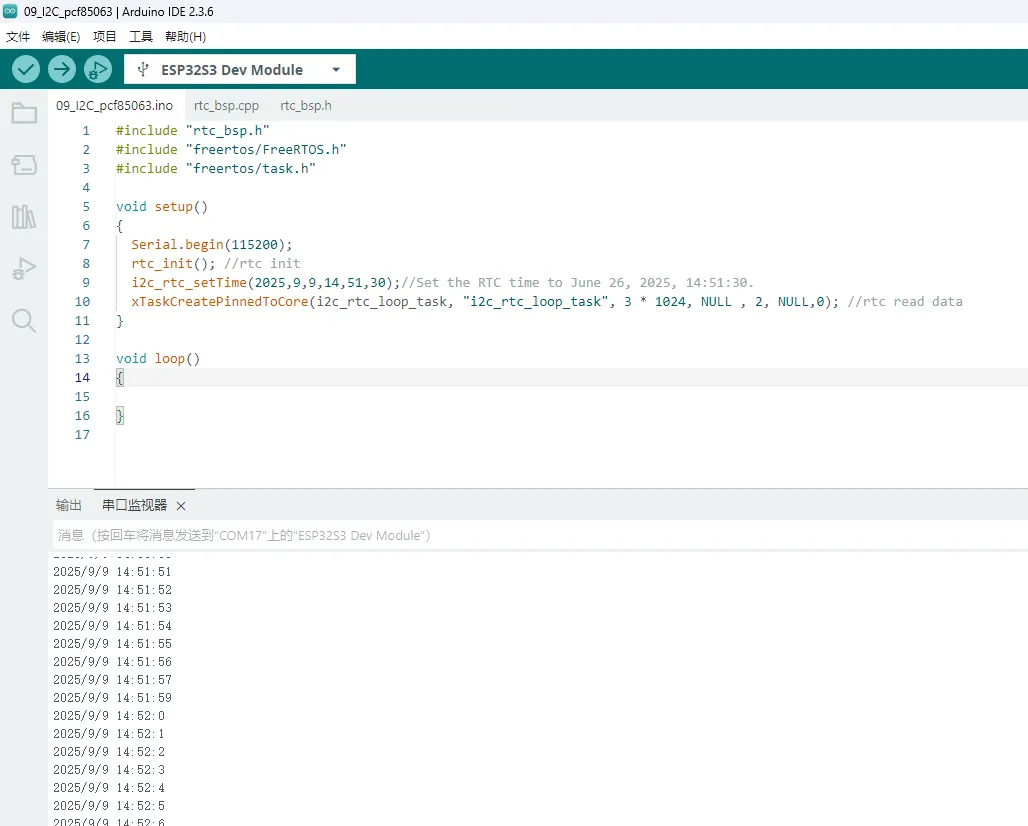

• 程序编译下载完成，打开串口监控可以看到打印输出的 RTC 时间，如下图所示：

本章节包含以下部分，请按需阅读：

• ESP-IDF 入门教程
• 配置 ESP-IDF 开发环境
• 示例程序

ESP-IDF 入门教程​

初次接触 ESP32 ESP-IDF 开发，想要快速上手？我们为您准备了一套通用的 入门教程。

• 第0节 认识 ESP32
• 第1节 搭建环境
• 第2节 运行实例
• 第3节 创建项目
• 第4节 使用组件
• 第5节 调试程序
• 第6节 FreeRTOS
• 第7节 驱动外设
• 第8节 Wi-Fi 编程
• 第9节 BLE 编程

请注意：该教程使用 ESP32-S3-Zero 作为教学示例，所有硬件代码均基于其引脚布局。在动手实践前，建议您对照手中的开发板引脚图，确认引脚配置无误。

配置 ESP-IDF 开发环境​

安装 ESP-IDF 开发环境​

1. 前往 ESP-IDF Installation Manager 下载 ESP-IDF 安装管理器。这是乐鑫最新推出的跨平台安装工具，下文将演示如何使用其离线安装功能。

   在页面中点击 Offline Installer 标签，然后在筛选栏中选择 Windows 操作系统和你需要的 ESP-IDF 版本（图示仅为参考，请以实际为准）。




   确认选择无误后，点击下载按钮。浏览器将自动同时下载两个文件：一个是 ESP-IDF 离线整合包(.zst)，另一个是 ESP-IDF 安装器(.exe)。




   请耐心等待两个文件下载完成。

2. 下载完成后，双击运行 ESP-IDF 安装器(eim-gui-windows-x64.exe)。

   启动后，可在右上角将界面语言切换为中文。




   安装工具会自动检测同一目录下是否存在离线整合包。点击 从存档安装。




   接下来，选择安装路径。建议使用默认路径；若需自定义，请确保路径中不包含中文或空格。确认无误后，点击 开始安装。




3. 当看到如下界面时，表示 ESP-IDF 已安装成功。




4. 建议同时安装驱动程序。点击 完成安装，然后点击 安装驱动程序。




安装 Visual Studio Code 与 ESP-IDF 扩展​

1. 下载并安装 Visual Studio Code。

2. 安装时建议勾选 通过 Code 打开操作添加到 Windows 资源管理器文件上下文菜单,以便快速打开项目文件夹。

3. 在 VS Code 中,点击侧边活动栏中的  扩展图标(或使用快捷键 Ctrl + Shift + X)打开 扩展 视图。

4. 在搜索框中输入 ESP-IDF,找到 ESP-IDF 扩展并点击安装。




5. 当 ESP-IDF 扩展版本 ≥ 2.0 时,扩展会自动检测并识别上述步骤中安装的 ESP-IDF 环境,无需手动配置。

示例程序​

ESP-IDF 示例程序位于 示例程序包 的 ESP-IDF 目录中。

01_comprehensive_example​

程序说明​

• 本示例为综合示例程序，演示 LCD 触摸屏驱动，LVGL 初始化，音频驱动以及各种板载外设等

硬件连接​

• 插入 3.7V 锂电池或将开发板接入电脑
• 需要插入 TF 卡（根目录中创建 music 文件夹用来存放 MP3 文件）

代码分析​

• 初始化屏幕、触摸、背光、 LVGL 以及 TF 卡：

    lv_display_t *disp = bsp_display_start();
    lv_indev_t *tp = bsp_display_get_input_dev();
    bsp_display_backlight_on();
    bsp_sdcard_mount();


• 初始化音频播放器、板载传感器以及唤醒词监测任务：

    Audio_Play_Init();
    msg_driver_init();
    wake_word_drv_init();


• 扫描 music 文件夹下的 MP3 文件：

    esp_err_t err = get_file_list_by_ext("/sdcard/music",".mp3",&mp3_files);
    if (err == ESP_OK) {
        for (int i = 0; i < mp3_files.count; i++) {
            printf("MP3[%d]: %s\n", i, mp3_files.list[i]);
        }
    }


• 创建 UI：

    bsp_display_lock(-1);

    main_screen = lv_obj_create(NULL);
    lv_obj_t * tv = lv_tileview_create(main_screen);

    lv_obj_t * tile1 = lv_tileview_add_tile(tv, 0, 0, LV_DIR_RIGHT);
    msg_ui_screen_init(main_screen,tile1);


    lv_obj_t * tile2 = lv_tileview_add_tile(tv, 1, 0, LV_DIR_LEFT | LV_DIR_RIGHT);
    init_music_ui_screen(tile2,&mp3_files);

    lv_obj_t * tile3 = lv_tileview_add_tile(tv, 2, 0, LV_DIR_LEFT);
    eaf_ui_screen_init(tile3);

    lv_screen_load(main_screen);

    bsp_display_unlock();


• 测试语音唤醒及命令词指令

    //唤醒词
    Hi,ESP

    // 指令
    Turn on the backlight
    Turn off the backlight
    Backlight is brightest
    Backlight is darkest

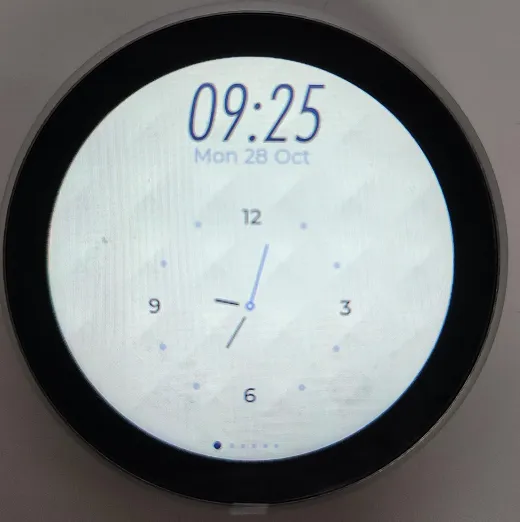

运行效果​

• 采用 LVGL 平铺视图 (Tileview) 展示三个界面，左右滑动可以切换
•


02_lvgl_demo​

程序说明​

• 本示例为展示 LVGL 官方示例

硬件连接​

• 将开发板接入电脑

代码分析​

• 加载 LVGL demo 示例：

    bsp_display_lock(-1);
    lv_demo_widgets();
    bsp_display_unlock();

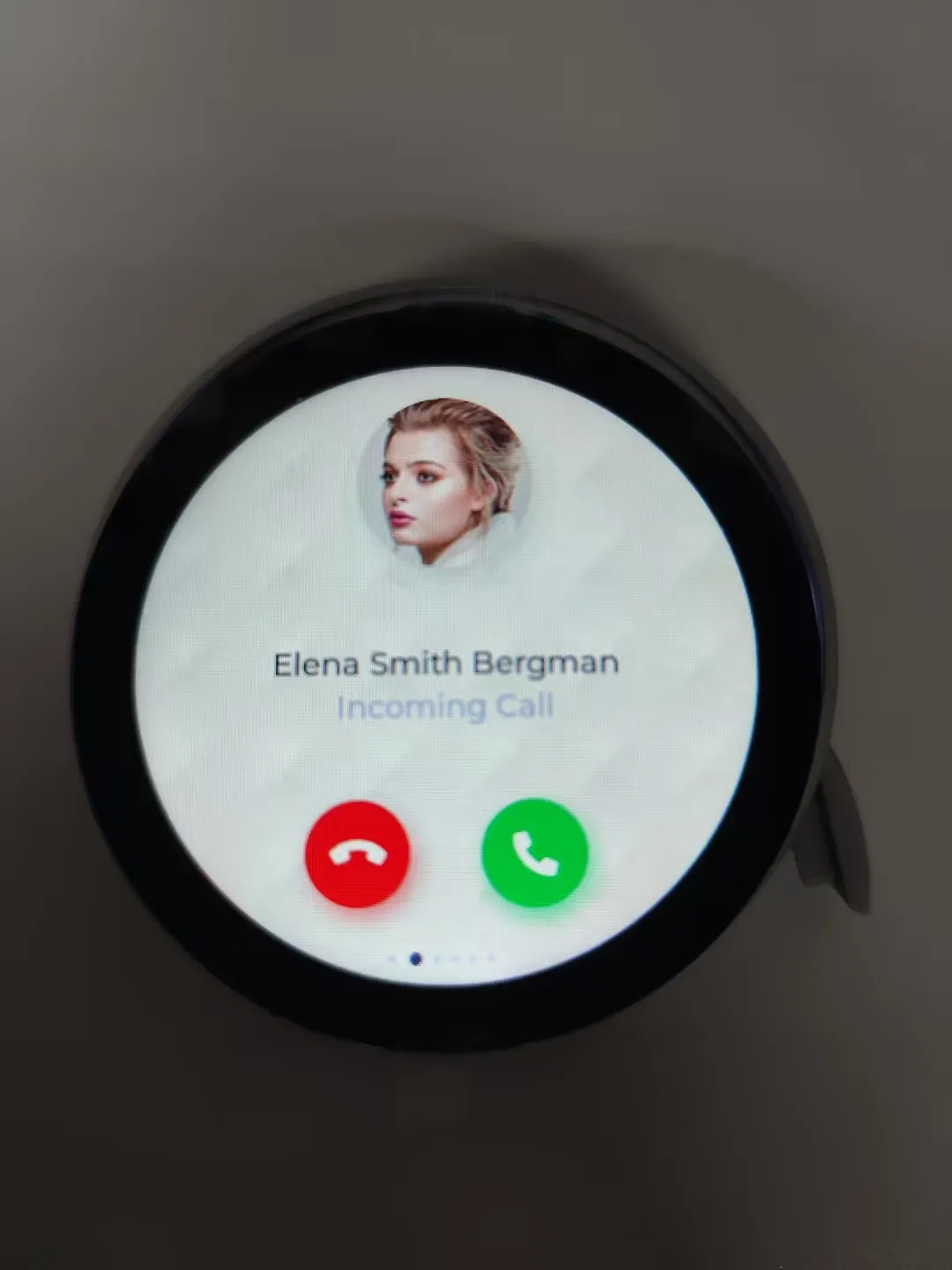

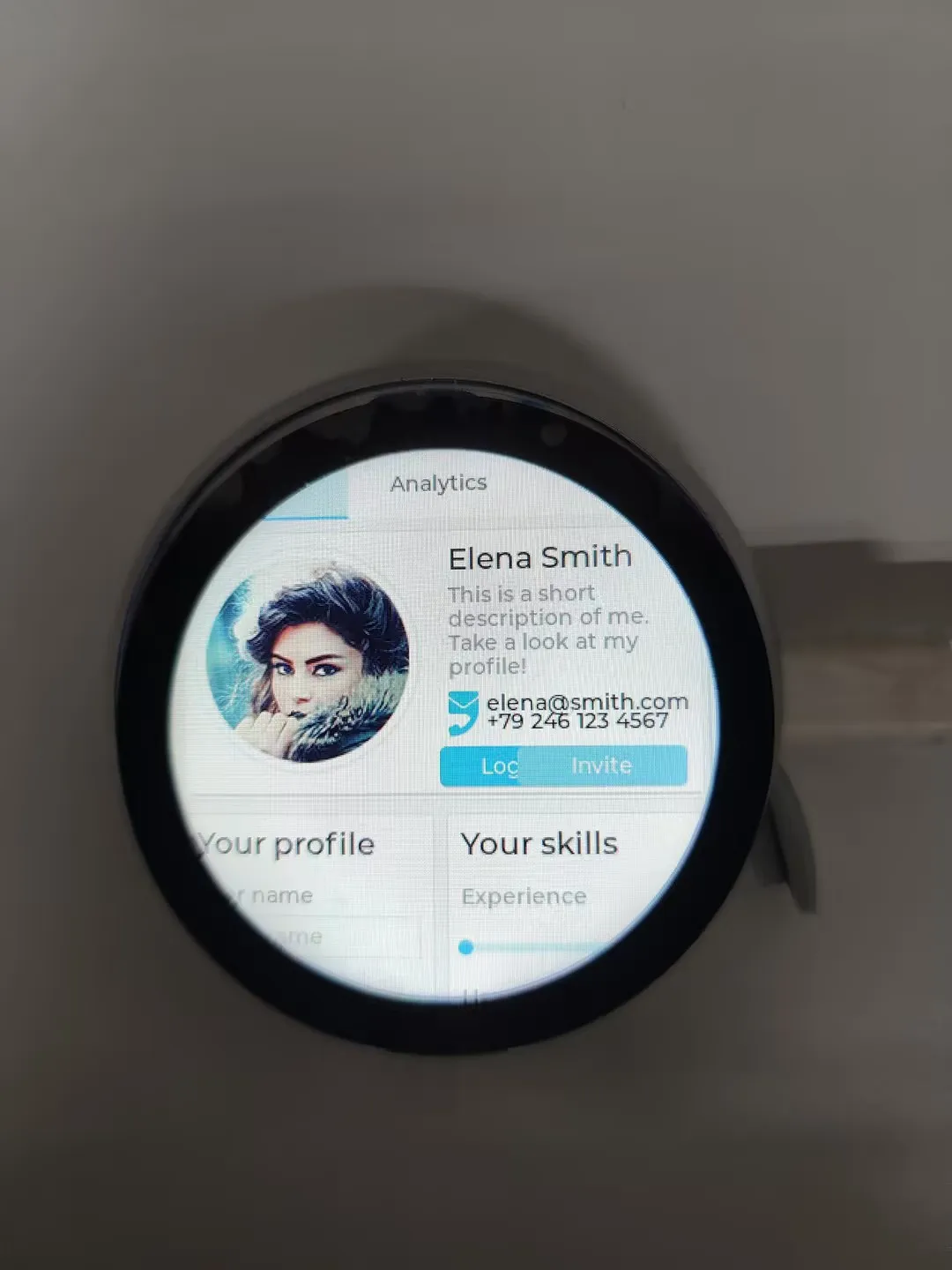

运行效果​

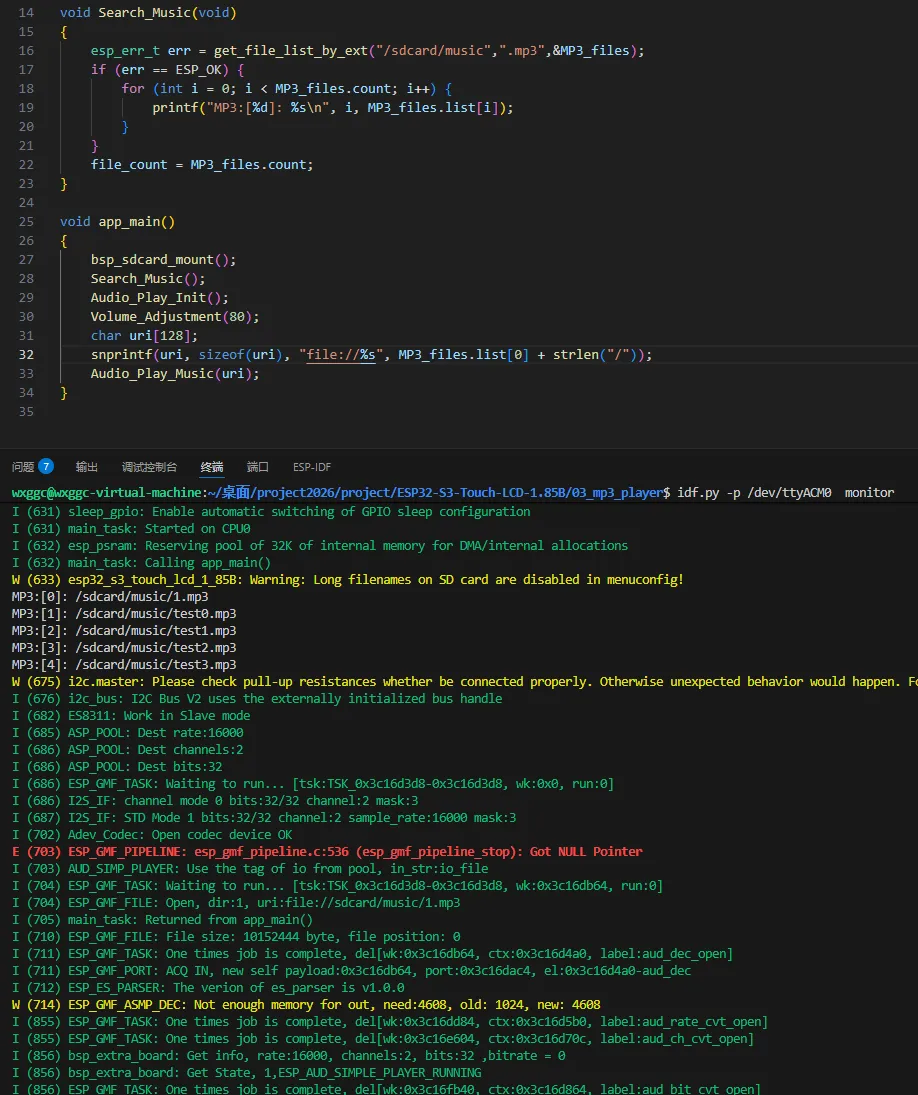

03_mp3_player​

程序说明​

• 本示例为测试 TF 卡初始化以及扫描 MP3 文件并播放

硬件连接​

• 将开发板接入电脑
• 需要插入 TF 卡（根目录中创建 music 文件夹用来存放 MP3 文件）

代码分析​

• 扫描 MP3 文件并保存文件名：

  void Search_Music(void)
  {
      esp_err_t err = get_file_list_by_ext("/sdcard/music",".mp3",&MP3_files);
      if (err == ESP_OK) {
          for (int i = 0; i < MP3_files.count; i++) {
              printf("MP3:[%d]: %s\n", i, MP3_files.list[i]);
          }
      }
      file_count = MP3_files.count;
  }


运行效果​

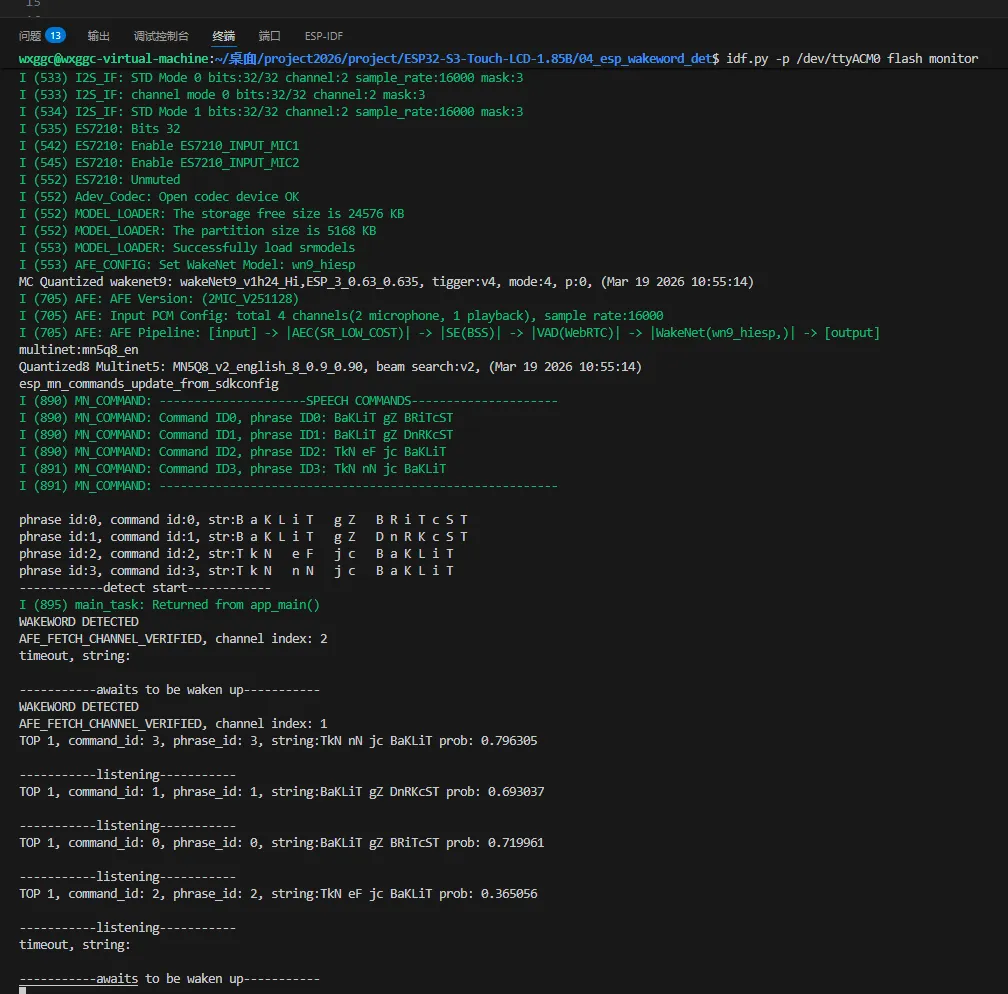

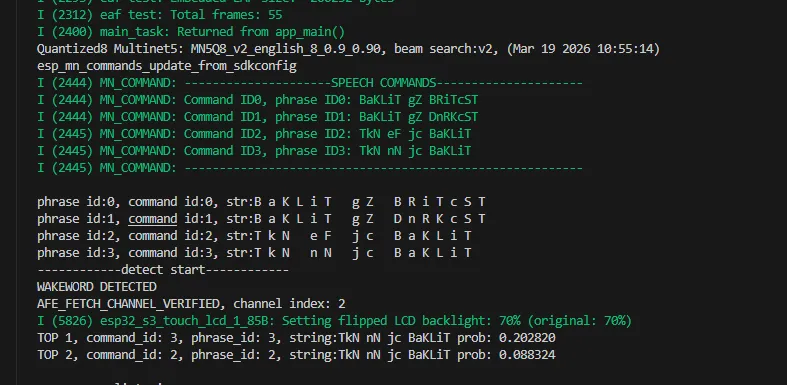

04_esp_wakeword_det​

程序说明​

• 本示例使用 ESP-SR 组件演示离线语音唤醒和语音识别效果

硬件连接​

• 将开发板接入电脑
• 请勿遮挡麦克风

代码分析​

• 初始化麦克风并获取句柄：

  record_dev =  bsp_audio_codec_microphone_init();

  esp_codec_dev_sample_info_t fs = {
      .bits_per_sample = 32,
      .channel = 2,
      .sample_rate = 16000,
  };
  esp_codec_dev_set_in_gain(record_dev, 30.0);
  esp_codec_dev_open(record_dev, &fs);


• 初始化语音模型：

    models = esp_srmodel_init("model"); // partition label defined in partitions.csv
    afe_config_t *afe_config = afe_config_init(bsp_get_input_format(), models, AFE_TYPE_SR, AFE_MODE_LOW_COST);
    afe_handle = esp_afe_handle_from_config(afe_config);
    esp_afe_sr_data_t *afe_data = afe_handle->create_from_config(afe_config);
    afe_config_free(afe_config);
    xTaskCreatePinnedToCore(&detect_Task, "detect", 8 * 1024, (void*)afe_data, 5, NULL, 0);
    xTaskCreatePinnedToCore(&feed_Task, "feed", 8 * 1024, (void*)afe_data, 5, NULL, 1);


运行效果​

05_esp-brookesia​

程序说明​

• 本示例展示完整手机风格 UI 系统，包含状态栏、导航栏、应用启动器和手势交互等组件

硬件连接​

• 将开发板接入电脑

代码分析​

• 初始化 phone UI：

    ESP_LOGI(TAG, "Create phone object");
    systems::phone::Phone *phone = new systems::phone::Phone(disp);
    phone->setTouchDevice(tp);

    Stylesheet *stylesheet = new systems::phone::Stylesheet(STYLESHEET_360_360_DARK);
    ESP_UTILS_CHECK_NULL_EXIT(stylesheet, "Create stylesheet failed");

    ESP_UTILS_LOGI("Using stylesheet (%s)", stylesheet->core.name);
    ESP_UTILS_CHECK_FALSE_EXIT(phone->addStylesheet(stylesheet), "Add stylesheet failed");
    ESP_UTILS_CHECK_FALSE_EXIT(phone->activateStylesheet(stylesheet), "Activate stylesheet failed");
    delete stylesheet;


• 安装 SquarelineDemo APP：

  auto app3 = esp_brookesia::apps::SquarelineDemo::requestInstance();
  ESP_UTILS_CHECK_FALSE_EXIT(phone->installApp(app3),"start Drawpanel failed");


运行效果​

06_qmi8658_test​

程序说明​

• 本示例为测试陀螺仪 QMI8658 驱动程序

硬件连接​

• 将开发板接入电脑

代码分析​

• 初始化 QMI8658, 并循环读取数据：

  void app_main(void)
  {

      qmi8658_dev = bsp_qmi8658_drv_init();

      while (1)
      {
      qmi8658_data_t data;
      bool ready;
      esp_err_t ret = qmi8658_is_data_ready(qmi8658_dev, &ready);
      if (ret == ESP_OK && ready)
      {
          ret = qmi8658_read_sensor_data(qmi8658_dev, &data);
          if (ret == ESP_OK)
          {
              ESP_LOGI("TAG", "Accel: X=%.4f m/s², Y=%.4f m/s², Z=%.4f m/s²",data.accelX, data.accelY, data.accelZ);
              ESP_LOGI("TAG", "Gyro:  X=%.4f rad/s, Y=%.4f rad/s, Z=%.4f rad/s",data.gyroX, data.gyroY, data.gyroZ);
              ESP_LOGI("TAG", "Temp:  %.2f °C, Timestamp: %lu",data.temperature, data.timestamp);

          }
      }
          vTaskDelay(pdMS_TO_TICKS(1000));
      }

  }


运行效果​

• 打开串口监视器



07_pcf85063_test​

程序说明​

• 本示例为测试 RTC 实时时钟示例程序

硬件连接​

• 将开发板接入电脑
• 插入 3.7V 锂电池（没有电池无法读取 RTC 数据）

代码分析​

• 初始化 pcf85063a, 并设置时间：

    esp_err_t ret = pcf85063a_init(&dev, bus_handle, PCF85063A_ADDRESS);
    if (ret != ESP_OK) {
        ESP_LOGE(TAG, "Failed to initialize PCF85063A (error: %d)", ret);
        vTaskDelete(NULL);
    }

    ESP_LOGI(TAG, "Set current time.");
    pcf85063a_set_time_date(&dev, Set_Time);


运行效果​

• 打开串口监视器



08_bq27220_test​

程序说明​

• 本示例为测试电池电量监测芯片示例程序

硬件连接​

• 插入 3.7V 锂电池（没有电池无法读取电池数据）

代码分析​

• 初始化 bq27220

  bq27220_handle_t bq27220_drv_init(void)
  {

      i2c_bus = bsp_i2c_bus_get_handle();

      bq27220_config_t bq27220_cfg = {
          .i2c_bus = i2c_bus,
          .cfg = &default_config,
          .cedv = &default_cedv,
      };
      bq27220 = bq27220_create(&bq27220_cfg);

      if (!bq27220) {
          ESP_LOGE(TAG, "bq27220 create failed");
      }
      return bq27220;
  }


• 打印电池相关信息

  static void test_bq27220_print_info(bq27220_handle_t bq27220Handle)
  {
      battery_status_t status = {};
      bq27220_get_battery_status(bq27220Handle, &status);

      ESP_LOGI(TAG, "Battery Status1 - DSG:%d SYSDWN:%d TDA:%d BATTPRES:%d AUTH_GD:%d OCVGD:%d TCA:%d RSVD:%d",
              status.DSG, status.SYSDWN, status.TDA, status.BATTPRES,
              status.AUTH_GD, status.OCVGD, status.TCA, status.RSVD);

      ESP_LOGI(TAG, "Battery Status2 - CHGINH:%d FC:%d OTD:%d OTC:%d SLEEP:%d OCVFAIL:%d OCVCOMP:%d FD:%d",
              status.CHGINH, status.FC, status.OTD, status.OTC,
              status.SLEEP, status.OCVFAIL, status.OCVCOMP, status.FD);

      uint16_t vol = bq27220_get_voltage(bq27220Handle);
      int16_t current = bq27220_get_current(bq27220Handle);
      uint16_t rc = bq27220_get_remaining_capacity(bq27220Handle);
      uint16_t full_cap = bq27220_get_full_charge_capacity(bq27220Handle);
      uint16_t temp = bq27220_get_temperature(bq27220Handle) / 10 - 273;
      uint16_t cycle_cnt = bq27220_get_cycle_count(bq27220Handle);
      uint16_t soc = bq27220_get_state_of_charge(bq27220Handle);
      int16_t avg_power = bq27220_get_average_power(bq27220Handle);
      int16_t max_load = bq27220_get_maxload_current(bq27220Handle);
      uint16_t time_to_empty = bq27220_get_time_to_empty(bq27220Handle);
      uint16_t time_to_full = bq27220_get_time_to_full(bq27220Handle);

      ESP_LOGI(TAG,
              "Battery Info - Vol:%dmV Cur:%dmA Pwr:%dmW RC:%dmAh FCC:%dmAh "
              "Temp:%dC Cycle:%d SOC:%d%% MaxLoad:%dmA TTE:%dmin TTF:%dmin",
              vol, current, avg_power, rc, full_cap, temp,
              cycle_cnt, soc, max_load, time_to_empty, time_to_full);
  }


运行效果​

• 打开串口监视器



XiaozhiAI（小智 AI）是一个基于 ESP32 开发板的开源 AI 语音聊天机器人项目，旨在将大语言模型（LLM）的通用智能赋予边缘设备。它提供了一套软硬件结合的解决方案，支持全双工语音对话及 IoT 设备控制，致力于协助开发者低成本、快速地构建高定制度的实体 AI 智能体。

本文演示如何为微雪电子支持小智 AI 的 ESP32 开发板烧录固件，包括无开发环境烧录（直接烧录预编译固件）和有开发环境烧录（从源码编译并烧录）两种方式。

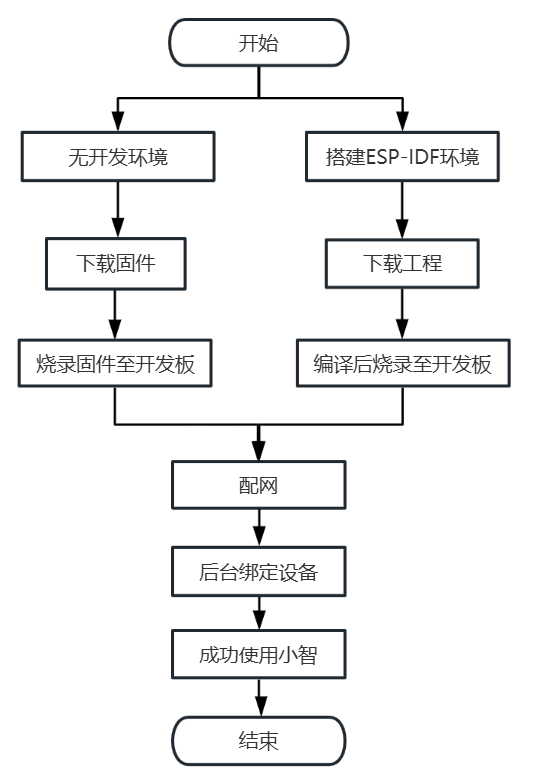

0. 烧录固件流程参考​

1. 无开发环境烧录​

1.1 通过小智官方 GitHub 下载固件​

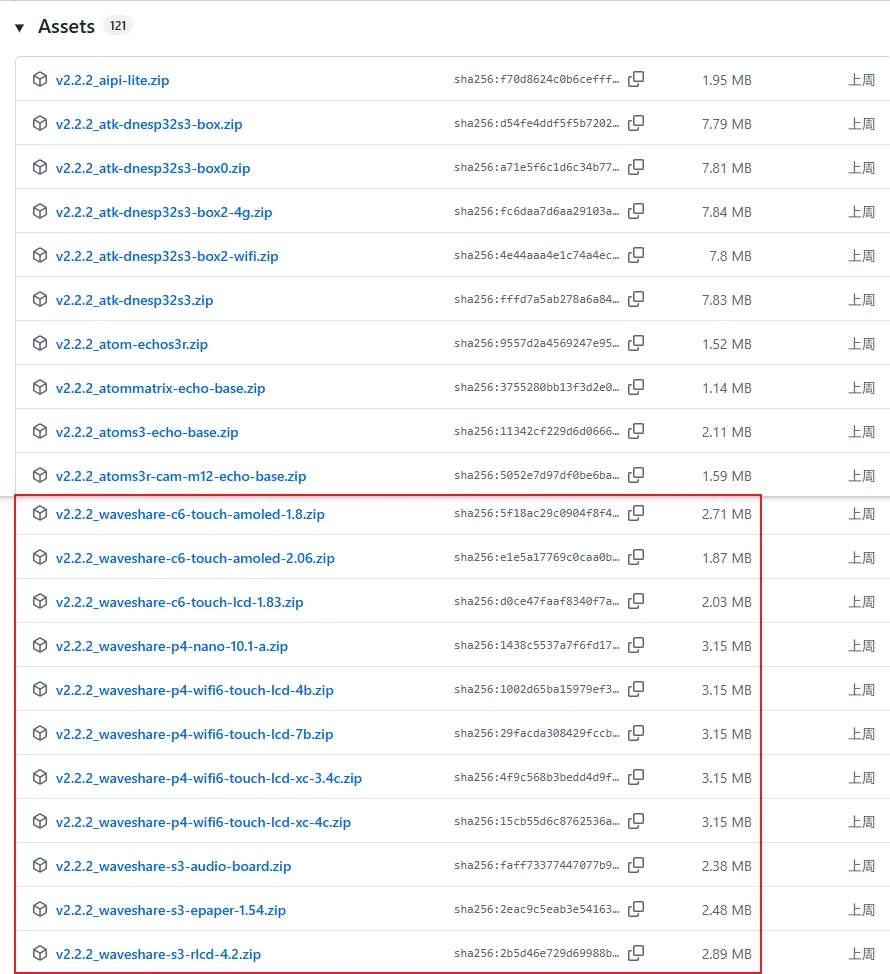

1. 访问 小智 GitHub 下载对应设备的固件文件，点击 Assets 展开全部文件列表：




2. 参考 Flash 固件的烧录与擦除教程 完成固件烧录。

1.2 通过微雪电子 GitHub 下载固件​

1. 访问 微雪 GitHub 仓库，根据需求选择合适版本的固件进行下载：




2. 参考 Flash 固件的烧录与擦除教程 完成固件烧录。

2. ESP-IDF 环境烧录​

2.1 通过小智 GitHub 下载工程​

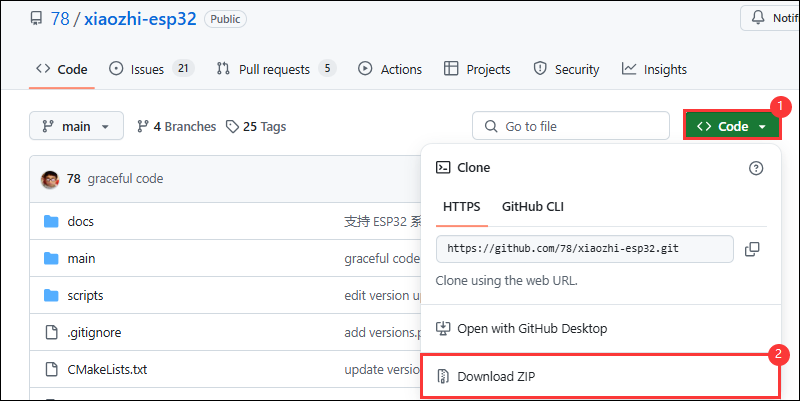

访问 XiaoZhi AI Chatbot 仓库下载完整工程代码：

2.2 环境搭建​

参考 ESP-IDF 环境搭建教程 完成开发环境的配置。

2.3 配置编译​

1. 点击  选择目标设备，根据您的开发板选择对应的芯片型号（如 esp32s3）：




   提示

   设置目标设备时，ESP-IDF 会自动配置相应的工具链和库，此过程可能需要一些时间，请耐心等待。更多详情请参阅 官方文档。

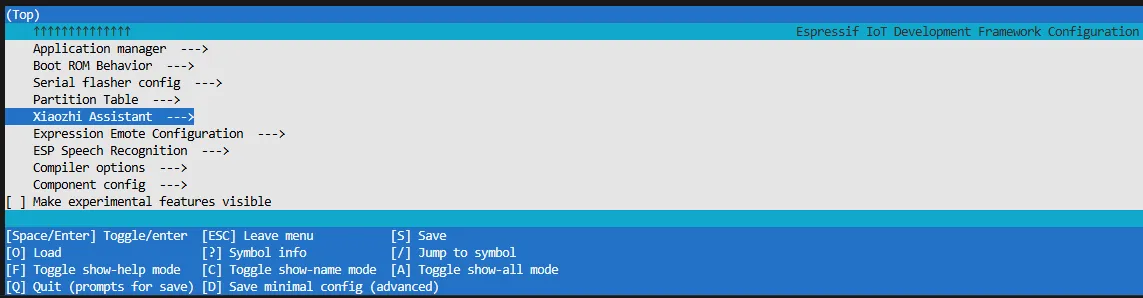

2. 点击  打开 ESP-IDF 终端，执行 idf.py menuconfig 命令进入配置界面，选择 Xiaozhi Assistant:

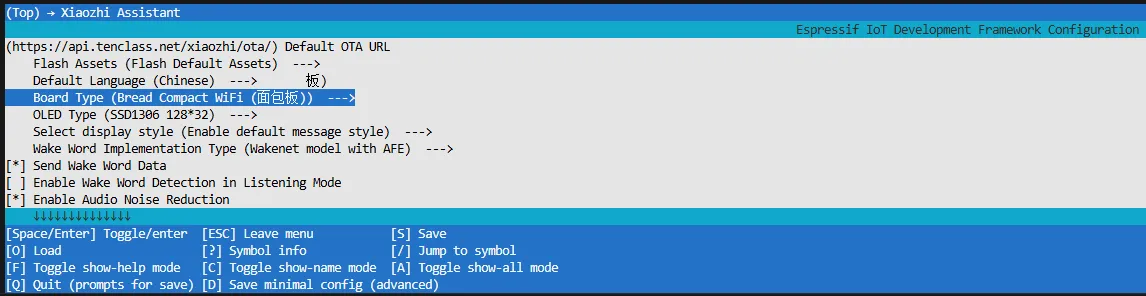

3. 选择 Board Type 进入开发板类型选择：

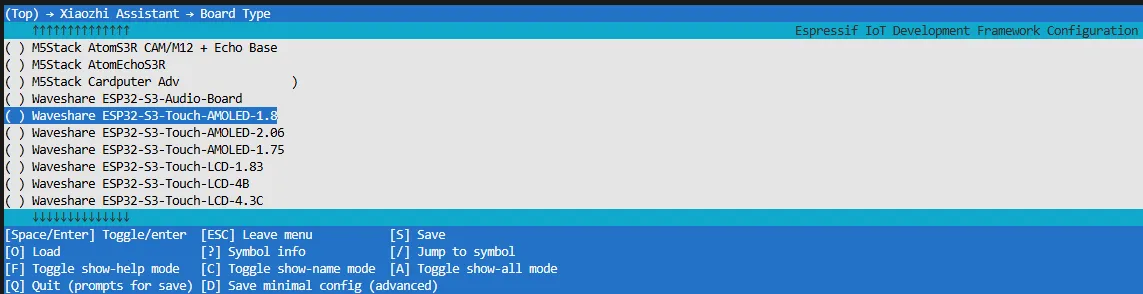

4. 选择与您的开发板对应的产品型号：




5. 按 S 键保存配置并退出，然后点击  一键构建、烧录和监视图标，自动完成编译、烧录和串口监视。

2.4 开始配网​

1. 使用手机或电脑连接设备的 WiFi 热点：Xiaozhi-xxxxxx。连接成功后通常会自动跳转到配置页面，若未自动跳转，请手动在浏览器中访问 http://192.168.4.1。

2. 在网络配置页面选择要连接的 WiFi 名称（仅支持 2.4G 频段；若要连接 iPhone 热点，需在手机系统设置中开启最大兼容性），SSID 将自动填入，输入密码后点击 Connect 开始连接：




2.5 添加新设备到管理后台​

1. 确保设备已成功连接到互联网，此时设备会播报 6 位设备验证码（可重复唤醒设备再次播报）。

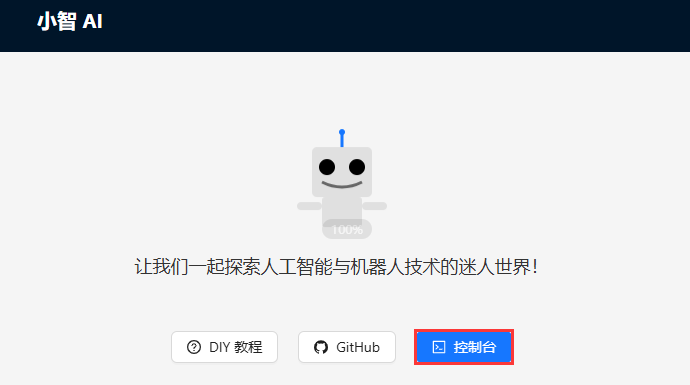

2. 访问 小智 AI 控制面板，如未注册请先完成账号注册并登录：

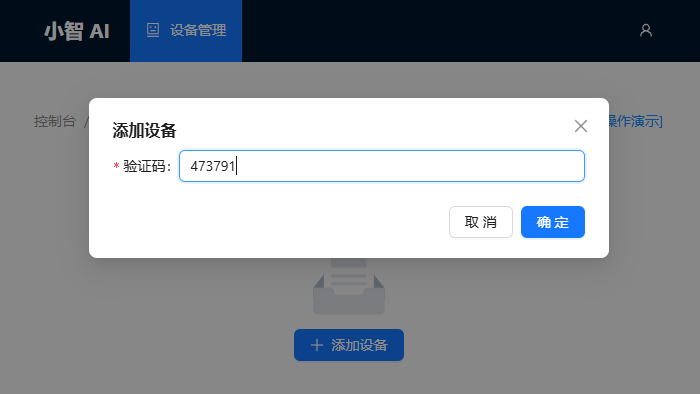

3. 输入 6 位验证码后，设备将自动激活并显示在设备管理页面，即可正常使用。

4. 说出唤醒词 "你好，小智" 即可唤醒设备，开始语音对话。

5. ESP32-S3-Touch-AMOLED-1.8 按键说明：

   • BOOT 按键：按下可唤醒小智
   • PWR 按键：短按开机，长按 6 秒以上关机




3. 小智资料​

• 小智 AI 聊天机器人百科全书
• 小智 AI 聊天机器人常见问题及解答

1. 硬件资料​

开发板设计文件

• 硬件资料目录 (Gitee)
• 硬件资料目录 (GitHub)
• 原理图 Rev1.1 (Gitee)
• 原理图 Rev1.1 (GitHub)

2. 技术手册​

• ESP32-S3 芯片官方手册

  • 技术规格书：中文版 | 英文版
  • 技术参考手册：中文版 | 英文版
  • ESP32-S3 技术文档：中文版 | 英文版

• 数据手册

  • QMI8658 数据手册
  • PCF85063A 数据手册
  • CST816S 数据手册
  • CST816S 寄存器说明
  • ES8311 数据手册
  • ES8311 用户手册
  • ES7210 数据手册

3. 示例程序​

• ESP32-S3-Touch-LCD-1.85B 示例程序 (Gitee)
• ESP32-S3-Touch-LCD-1.85B 示例程序 (GitHub)

4. 软件工具​

• Arduino：
  • Arduino IDE 官方下载链接
• VS Code：
  • VS Code 官方下载链接
• 固件烧录工具：
  • Flash Download Tool

5. 其他资料链接​

• ESP32-Arduino 官方文档
• ESP-IDF 编程指南
• LVGL 官方文档

技术支持

周一-周五（9:30-6:30）周六（9:30-5:30）

手机：13434470212

邮箱：services04@spotpear.cn

QQ：202004841
