| 通信接口 | RS485 |
|---|---|
| 通信波特率 | 4800, 9600, 19200, 38400, 57600, 115200, 128000, 256000 |
| 默认通信格式 | 9600, N, 8, 1 |
| Modbus 协议 | 标准 Modbus RTU 协议 |
| 供电电压 | DC 7~36 V |
| 输出电压 | 3.3 V 或 5 V 可选 |
| 输出电流 | <30mA,信号型 |
| 脉冲频率 | 1 Hz~200 kHz |
| 脉冲分辨率 | 0.01 Hz |
| 脉冲精度 | 5‰ |
| 占空比 | 0~100% |
| 占空比分辨率 | 0.01% |
| 占空比精度 | 5‰(1 Hz~50 kHz),1%(50 kHz~200 kHz) |
| 指示灯 | 状态说明 |
|---|---|
| PWR 灯 | 电源指示灯,MCU 正常工作时闪烁。 |
| TXD 灯 | 发送指示灯,发送数据时灯亮。 |
| RXD 灯 | 接收指示灯,接收数据时灯亮。 |

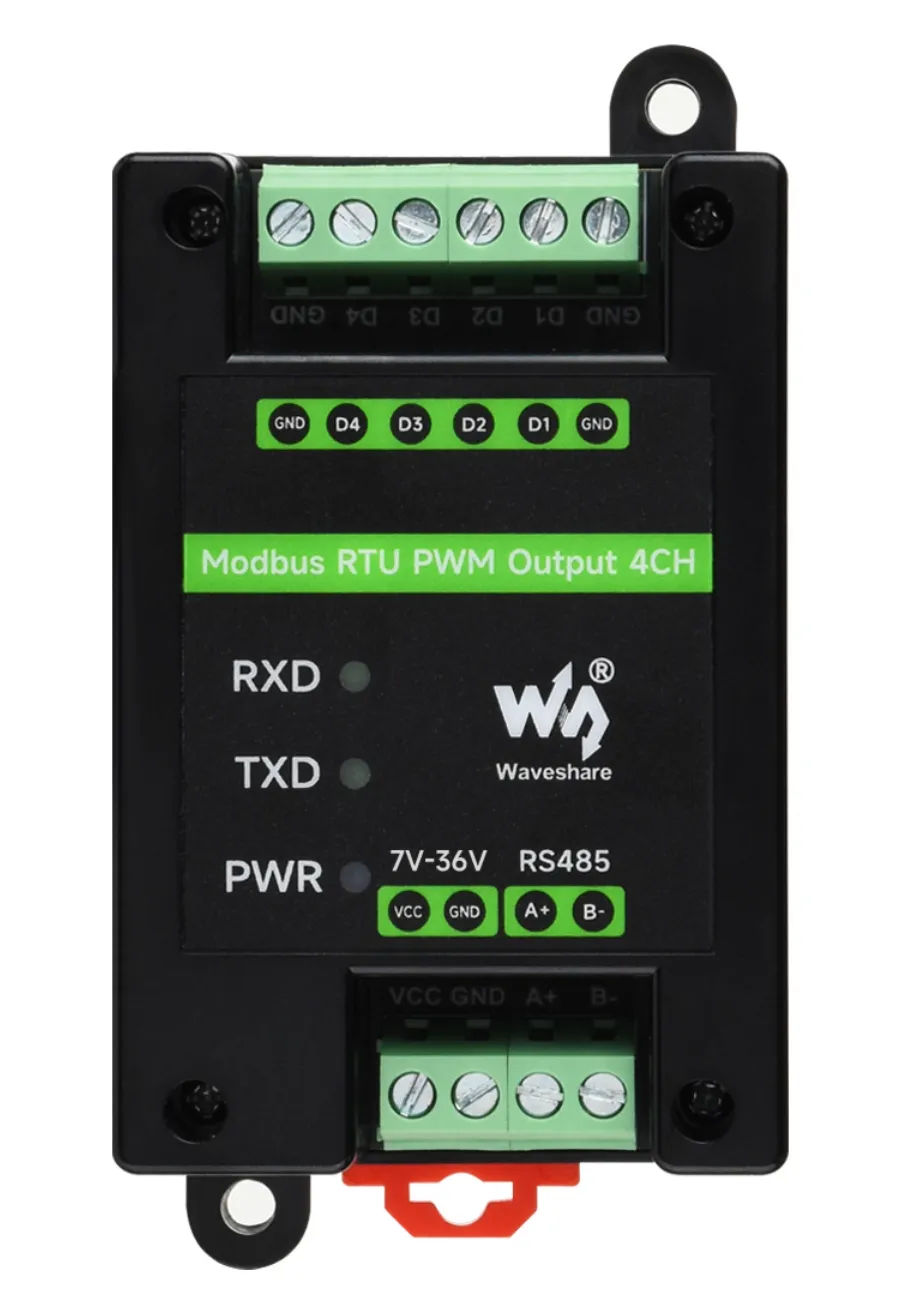

D1~D4 为脉冲输出端,GND 为电源地,PWM 输出频率范围为 1 Hz~200 kHz。

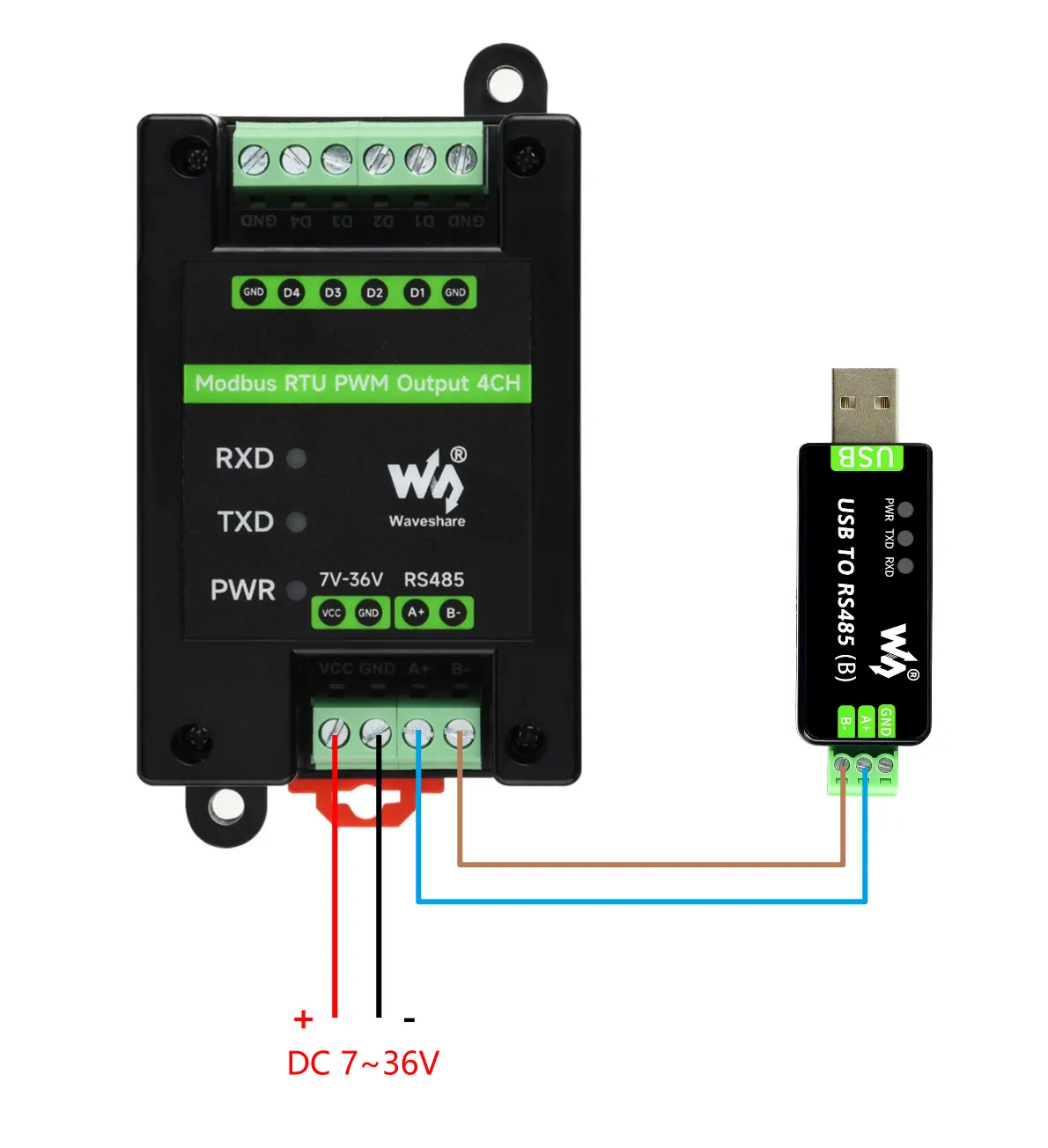

将 USB TO 485 和目标板通过杜邦线,将 A-->A 和 B-->B 相连,如下图所示:

下载 SSCOM 串口调试助手 并在电脑上打开,打开对应的端口号,设置波特率为 9600,选择 hex 发送和接收,加检验选择 ModbusCRC16 校验。

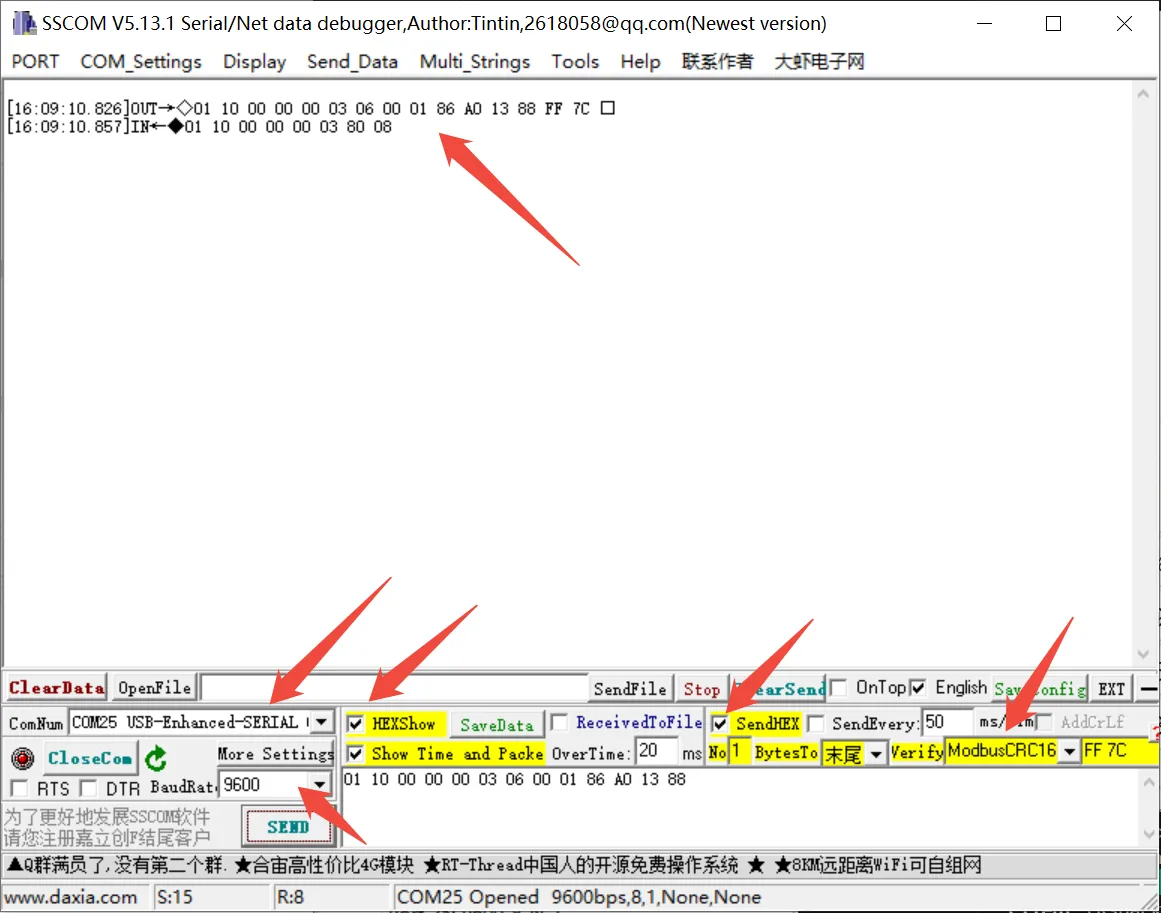

发送如下指令,正常情况通道 1 就会 1 kHz, 占空比 50%的脉冲。
01 10 00 00 00 03 06 00 01 86 A0 13 88

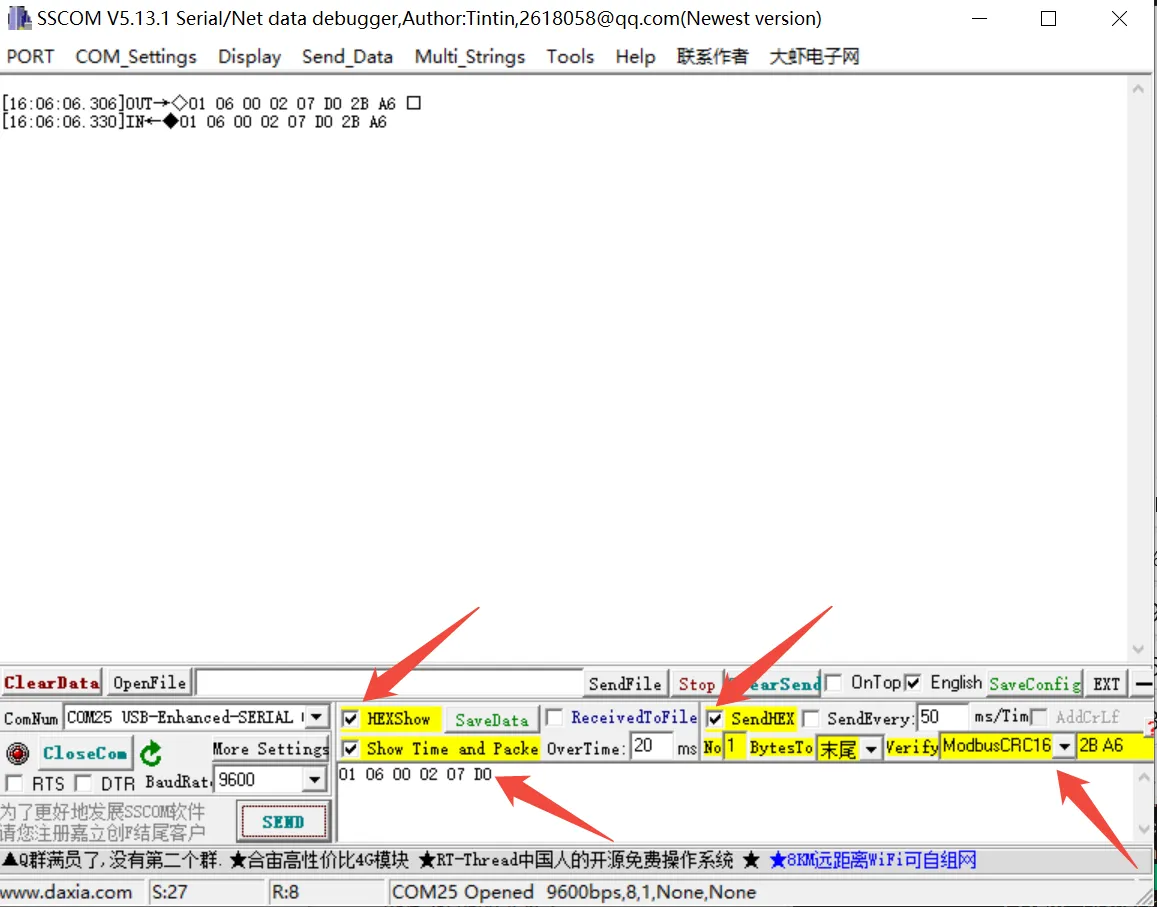

01 06 00 02 07 D0

更多详细的控制指令请查看请查看开发协议。
串口软件不方便观察数据,可以选择 Modbus Poll 软件 读取数据。下载并安装 Modbus Poll 软件。

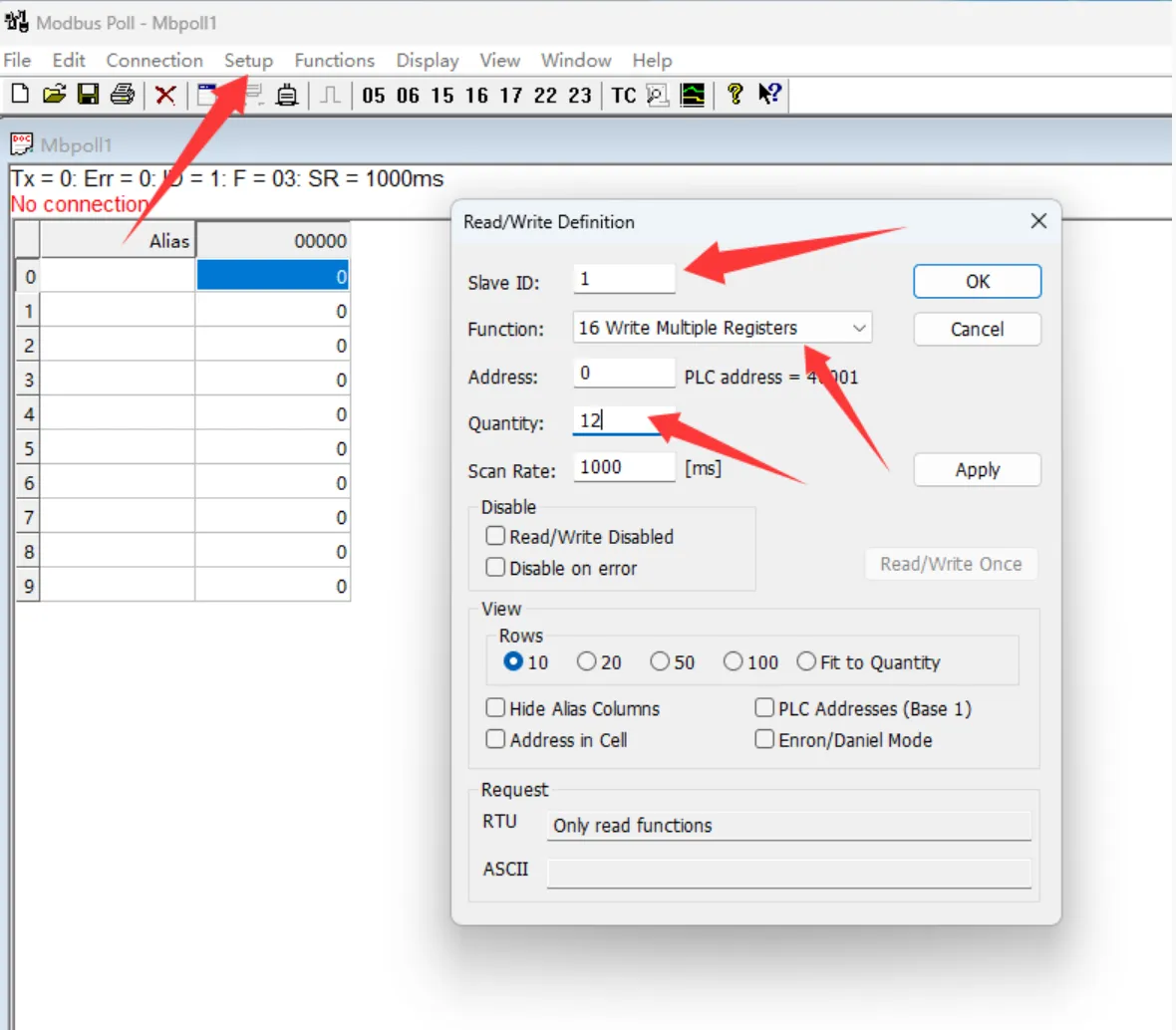

打开软件,选择 setup->Read/Write Definition,Slave ID 选择实际设备地址,Function 选择 16 功能码,Quantity 改为 12 通道。点击 OK 确认。

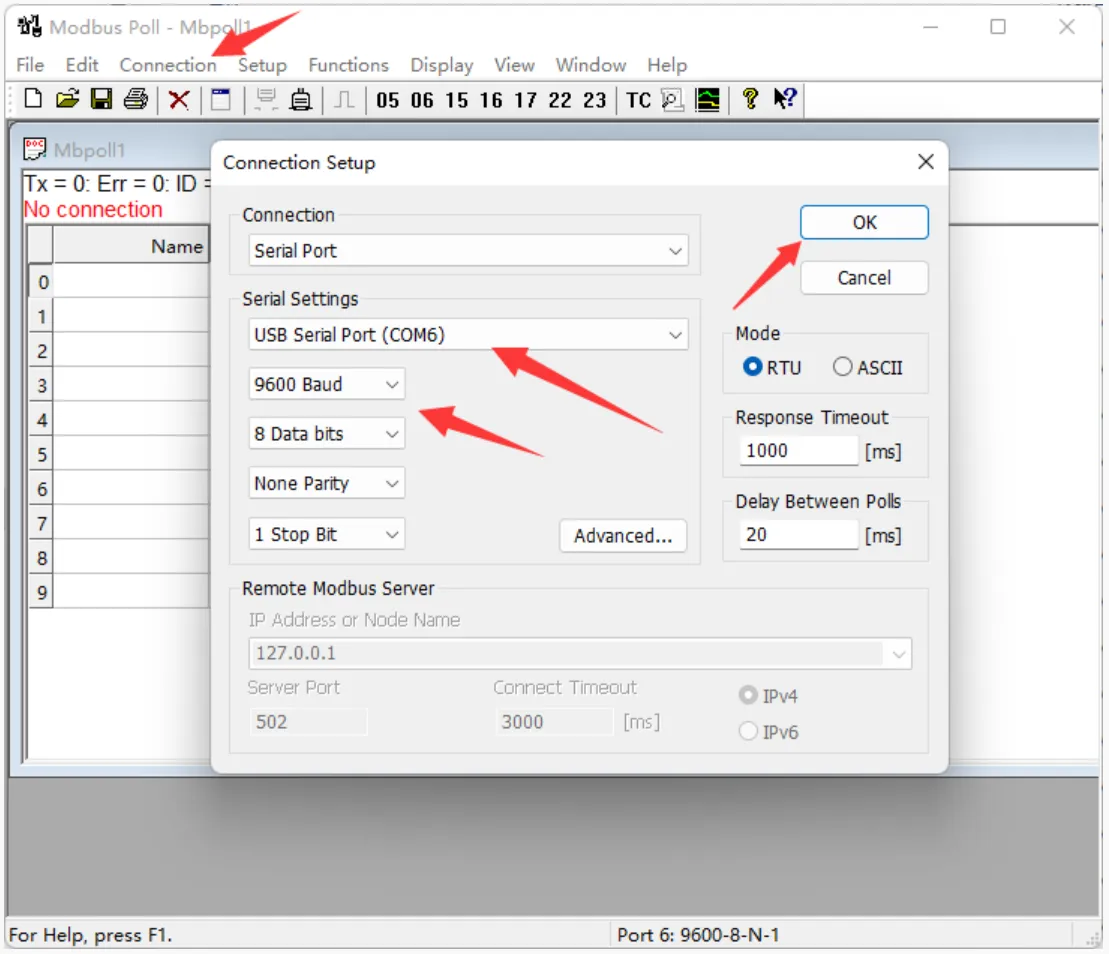

选择 Connection->Connect...,选择对应的串口,波特率为 9600,8 位数据位,无校验模式,1 位停止位。点击 OK 连接。

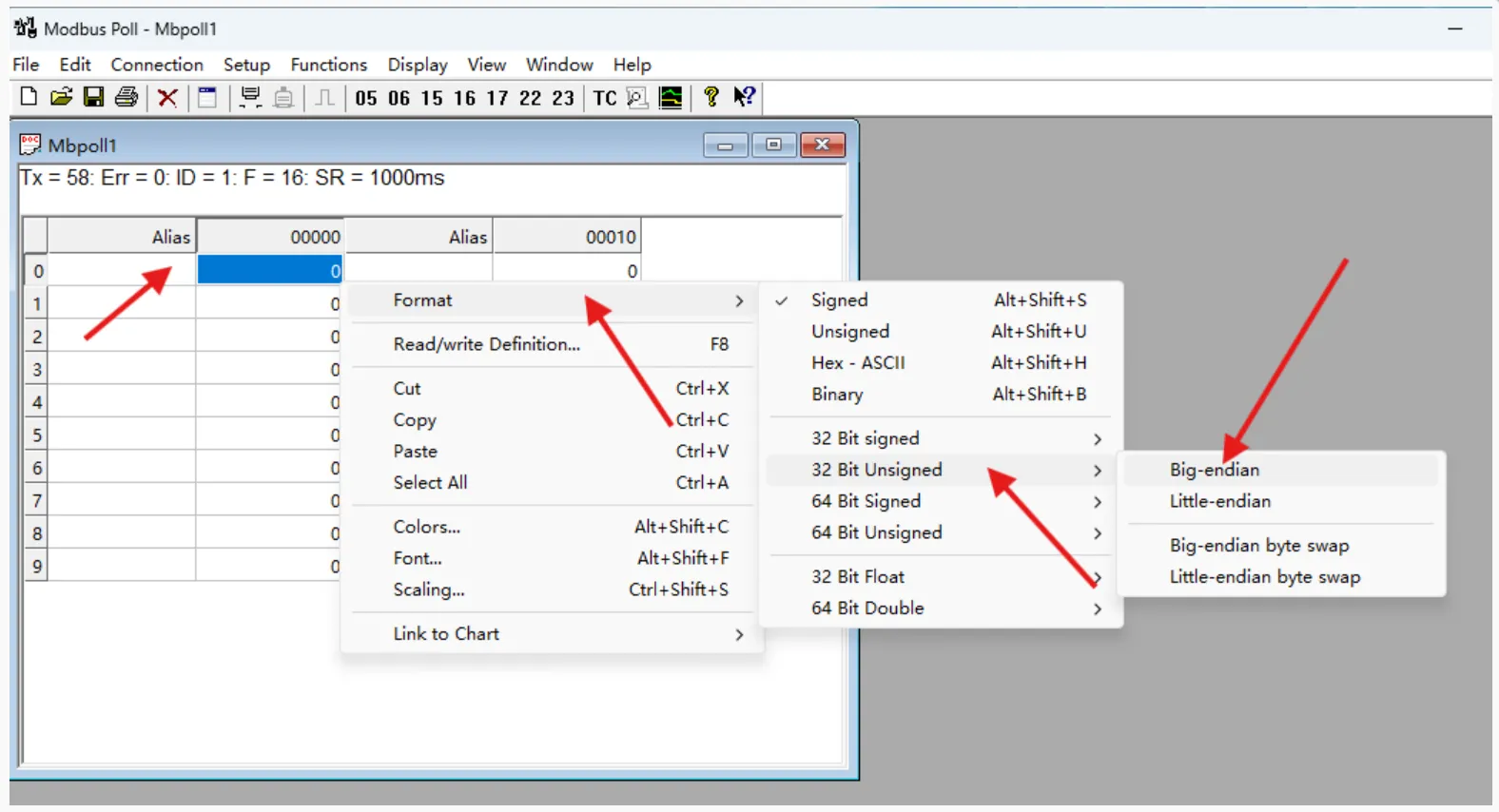

连接正常后设置频率格式,选择 0,3,6,9 寄存器格式设置为无符号 32 位大段格式。同时可在 Alias 栏添加寄存器备注。

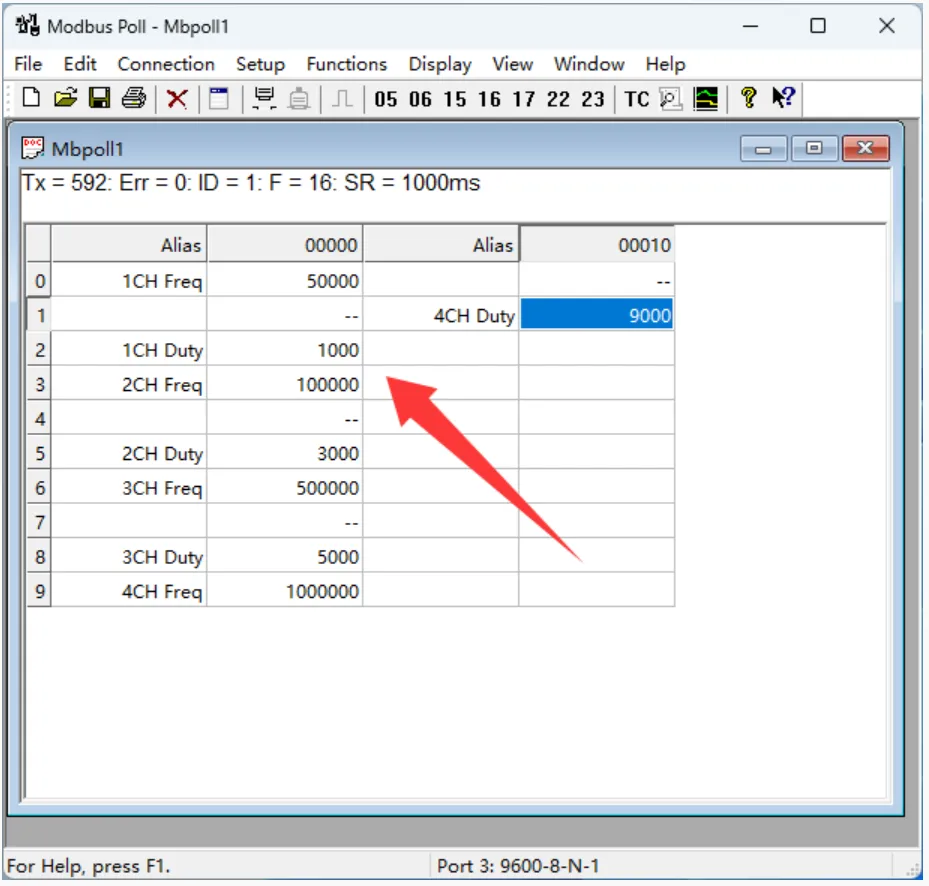

在寄存器输入通道频率和占空比则输出对应脉冲。频率范围 100~100000000,即 1 Hz~200 kHz,占空比范围 0~10000,即 0~100%。 下图设置为 1 通道 500 Hz 10%,2 通道 1 kHz 30%,3 通道 5 kHz 50%,4 通道 10 kHz 90%。

| 功能码 | 备注 |
|---|---|
| 03 | 读取保持寄存器 |
| 06 | 写单个保持寄存器 |
| 10 | 写多个保持寄存器 |
| 地址 (HEX) | 地址存储内容 | 寄存器取值 | 权限 | Modbus 功能码 |
|---|---|---|---|---|
| 4x0000 4x0001 | 通道 1 频率高 16 位 通道 1 频率低 16 位 | 数值为无符号 32 进制,单位 0.01 Hz,范围:100~20000000,即 1 Hz~200 kHz | 读/写 | 0x03,0x06,0x10 |
| 4x0002 | 通道 1 占空比 | 数值为无符号 16 进制,单位 0.01%,范围 0~1000,即 0~100% | 读/写 | 0x03,0x06,0x10 |
| 4x0003 4x0004 | 通道 2 频率高 16 位 通道 2 频率低 16 位 | 数值为无符号 32 进制,单位 0.01 Hz,范围:100~20000000,即 1 Hz~200 kHz | 读/写 | 0x03,0x06,0x10 |
| 4x0005 | 通道 2 占空比 | 数值为无符号 16 进制,单位 0.01%,范围 0~1000,即 0~100% | 读/写 | 0x03,0x06,0x10 |
| 4x0006 4x0007 | 通道 3 频率高 16 位 通道 3 频率低 16 位 | 数值为无符号 32 进制,单位 0.01 Hz,范围:100~20000000,即 1 Hz~200 kHz | 读/写 | 0x03,0x06,0x10 |
| 4x0008 | 通道 3 占空比 | 数值为无符号 16 进制,单位 0.01%,范围 0~1000,即 0~100% | 读/写 | 0x03,0x06,0x10 |
| 4x0009 4x000A | 通道 4 频率高 16 位 通道 4 频率低 16 位 | 数值为无符号 32 进制,单位 0.01 Hz,范围:100~20000000,即 1 Hz~200 kHz | 读/写 | 0x03,0x06,0x10 |
| 4x000B | 通道 4 占空比 | 数值为无符号 16 进制,单位 0.01%,范围 0~1000,即 0~100% | 读/写 | 0x03,0x06,0x10 |
| 4x2000 | 串口参数 | 高八位为校验方式:0x00~0x02 低八位为波特率方式:0x00~0x07 | 读/写 | 0x03,0x06 |
| 4x4000 | 设备地址 | 直接存储 Modbus 地址 设备地址:0x0001-0x00FF | 读/写 | 0x03,0x06 |
| 4x8000 | 软件版本 | 转为十进制然后小数点左移两位即表示软件版本 0x0064 = 100 = V1.00 | 读 | 0x03 |
发送码:01 10 00 00 00 03 06 00 01 86 A0 13 88 FF 7C
| 字段 | 含义 | 备注 |
|---|---|---|
| 01 | 设备地址 | 0x00 表示广播地址;0x01-0xFF 表示设备地址 |
| 10 | 写多寄存器指令 | |
| 00 00 | 寄存器起始地址 | 通道起始寄存器 |
| 00 03 | 寄存器数量 | 设置寄存器数量 |
| 06 | 字节数量 | 设置输出字节数 |
| 00 01 86 A0 13 88 | 寄存器数据 频率高 16 位 频率低 16 位 占空比 | 频率为无符号 32 进制,单位 0.01 Hz,范围:100~20000000,即 1 Hz~200 kHz 占空比为无符号 16 进制,单位 0.01%,范围 0~1000,即 0~100% |
| FF 7C | CRC16 | 前 6 字节数据的 CRC16 校验和 |
返回码: 01 10 00 00 00 03 80 08
| 字段 | 含义 | 备注 |
|---|---|---|
| 01 | 设备地址 | 0x00 表示广播地址;0x01-0xFF 表示设备地址 |
| 10 | 写多寄存器指令 | |
| 00 00 | 寄存器起始地址 | 0x0000 - 0x0007 对应 1~8 输出通道 |
| 00 03 | 寄存器数量 | 设置寄存器数量,不能超过最大通道数量 |
| 80 08 | CRC16 | 前 6 字节数据的 CRC16 校验和 |
示例:[1 号地址设备]
设置 2 通道输出 200 Hz 10%占空比 : 01 10 00 00 00 03 06 00 00 4E 20 03 E8 F0 DC
设置 1\~4 通道输出 1 kHz 50%占空比 : 01 10 00 00 00 0C 18 00 01 86 A0 13 88 00 01 86 A0 13 88 00 01 86 A0 13 88 00 01 86 A0 13 88 6E E5
发送码:01 10 00 00 00 02 04 00 01 86 A0 C0 77
| 字段 | 含义 | 备注 |
|---|---|---|
| 01 | 设备地址 | 0x00 表示广播地址;0x01-0xFF 表示设备地址 |
| 10 | 写多寄存器指令 | |
| 00 00 | 寄存器起始地址 | 通道起始寄存器,00 00 表示通道 1 起始寄存器 |
| 00 02 | 寄存器数量 | 设置寄存器数量,数值为无符号 32 进制,单个寄存器 16 位 |
| 02 | 字节数量 | 设置输出字节数 |
| 00 01 86 A0 | 寄存器数据 频率高 16 位 频率低 16 位 | 频率为无符号 32 进制,单位 0.01 Hz,范围:100~20000000,即 1 Hz~200 kHz |
| C0 77 | CRC16 | 前 6 字节数据的 CRC16 校验和 |
返回码: 01 10 00 00 00 02 41 C8
| 字段 | 含义 | 备注 |
|---|---|---|
| 01 | 设备地址 | 0x00 表示广播地址;0x01-0xFF 表示设备地址 |
| 10 | 写多寄存器指令 | |
| 00 00 | 寄存器起始地址 | 0x0000 - 0x0007 对应 1~8 输出通道 |
| 00 02 | 寄存器数量 | 设置寄存器数量,不能超过最大通道数量 |
| 41 C8 | CRC16 | 前 6 字节数据的 CRC16 校验和 |
示例:[1 号地址设备]
设置 2 通道输出 200 Hz : 01 10 00 00 00 02 04 00 00 4E 20 C7 D7
发送码:01 06 00 02 07 D0 2B A6
| 字段 | 含义 | 备注 |
|---|---|---|
| 01 | 设备地址 | 0x00 表示广播地址;0x01-0xFF 表示设备地址 |
| 06 | 06 指令 | 写单个保持寄存器 |
| 00 02 | 寄存器地址 | 通道 1 占空比寄存器 |
| 07 D0 | 寄存器数据 | 占空比为无符号 16 进制,单位 0.01%,范围 0~1000,即 0~100% |
| 2B A6 | CRC16 | 前 6 字节数据的 CRC16 校验和 |
返回码:01 06 00 02 07 D0 2B A6
| 字段 | 含义 | 备注 |
|---|---|---|
| 01 | 设备地址 | 0x00 表示广播地址;0x01-0xFF 表示设备地址 |
| 06 | 06 指令 | 写单个保持寄存器 |
| 00 02 | 寄存器地址 | 通道占空比寄存器 |
| 07 D0 | 寄存器数据 | 占空比为无符号 16 进制,单位 0.01%,范围 0~1000,即 0~100% |
| 2B A6 | CRC16 | 前 6 字节数据的 CRC16 校验和 |
示例:[1 号地址设备]
设置 1 通道占空比 20% : 01 06 00 02 07 D0 2B A6
设置 2 通道占空比 50% : 01 06 00 05 13 88 94 9D
设置 4 通道占空比 20% : 01 06 00 0B 23 28 E1 26
发送码:01 03 00 00 00 0C 45 CF
| 字段 | 含义 | 备注 |
|---|---|---|
| 01 | 设备地址 | 0x00 表示广播地址;0x01-0xFF 表示设备地址 |
| 03 | 03 指令 | 读取保持寄存器 |
| 00 00 | 寄存器起始地址 | 0x0000 - 0x0007 对应 1~8 输入通道 |
| 00 0C | 寄存器数量 | 读取寄存器数量,不能超过最大通道数量 |
| 45 CF | CRC16 | 前 6 字节数据的 CRC16 校验和 |
返回码:01 03 18 00 01 86 A0 13 88 00 01 86 A0 13 88 00 01 86 A0 13 88 00 01 86 A0 13 88 90 CE
| 字段 | 含义 | 备注 |
|---|---|---|
| 01 | 设备地址 | 0x00 表示广播地址;0x01-0xFF 表示设备地址 |
| 03 | 03 指令 | 读保持寄存器 |
| 18 | 字节数 | 返回状态信息的所有字节数 |
| 00 01 86 A0 13 88 …… | 输出数值 | 依次为 1~4 通道频率和占空比 频率为无符号 32 进制,单位 0.01 Hz,范围:100~20000000,即 1 Hz~200 kHz 占空比为无符号 16 进制,单位 0.01%,范围 0~1000,即 0~100% |
| 90 CE | CRC16 | 前 6 字节数据的 CRC16 校验和 |
示例:[1 号地址设备]
读取 1 通道数据 : 01 03 00 00 00 03 05 CB
读取 1 通道占空比 : 01 03 00 02 00 01 25 CA
读取 3 通道数据 : 01 03 00 06 00 03 E5 CA
发送码:00 06 20 00 00 05 43 D8
| 字段 | 含义 | 备注 |
|---|---|---|
| 00 | 设备地址 | 0x00 表示广播地址;0x01-0xFF 表示设备地址 |
| 06 | 06 指令 | 设置波特率,设置设备地址 |
| 20 00 | 指令寄存器 | 0x2000 为设置波特率,0x4000 为设置设备地址 |
| 00 | 校验方式 | 0x00 为无校验,0x01 为偶校验,0x02 为奇校验 |
| 05 | 波特率数值 | 波特率数值对应 0x00: 4800 0x01: 9600 0x02: 19200 0x03: 38400 0x04: 57600 0x05: 115200 0x06: 128000 0x07: 256000 |
| 43 D8 | CRC16 | 前 6 字节数据的 CRC16 校验和 |
返回码:00 06 20 00 00 05 43 D8
| 字段 | 含义 | 备注 |
|---|---|---|
| 00 | 设备地址 | 0x00 表示广播地址;0x01-0xFF 表示设备地址 |
| 06 | 06 指令 | 设置波特率,设置设备地址 |
| 20 00 | 指令寄存器 | 0x2000 为设置波特率,0x4000 为设置设备地址 |
| 00 | 校验方式 | 0x00 为无校验,0x01 为奇校验,0x02 为偶校验 |
| 05 | 波特率 | 波特率数值对应 0x00: 4800 0x01: 9600 0x02: 19200 0x03: 38400 0x04: 57600 0x05: 115200 0x06: 128000 0x07: 256000 |
| 43 D8 | CRC16 | 前 6 字节数据的 CRC16 校验和 |
示例:[1 号地址设备]
设置波特率 4800 :00 06 20 00 00 00 83 DB
设置波特率 9600 :00 06 20 00 00 01 42 1B
设置波特率 115200 :00 06 20 00 00 05 43 D8
发送码:00 06 40 00 00 01 5C 1B
| 字段 | 含义 | 备注 |
|---|---|---|
| 00 | 设备地址 | 0x00 表示广播地址;0x01-0xFF 表示设备地址 |
| 06 | 06 指令 | 设置波特率,设置设备地址 |
| 40 00 | 指令寄存器 | 0x2000 为设置波特率,0x4000 为设置设备地址 |
| 00 01 | 设备地址 | 设置的设备地址,0x0001-0x00FF |
| 5C 1B | CRC16 | 前 6 字节数据的 CRC16 校验和 |
返回码:00 06 40 00 00 01 5C 1B
| 字段 | 含义 | 备注 |
|---|---|---|
| 00 | 设备地址 | 0x00 表示广播地址;0x01-0xFF 表示设备地址 |
| 06 | 06 指令 | 设置波特率,设置设备地址 |
| 40 00 | 指令寄存器 | 0x2000 为设置波特率,0x4000 为设置设备地址 |
| 00 01 | 设备地址 | 设置的设备地址,0x0001-0x00FF |
| 5C 1B | CRC16 | 前 6 字节数据的 CRC16 校验和 |
示例 [1 号地址设备]:
设置设备地址为 0x01 :00 06 40 00 00 01 5C 1B
设置设备地址为 0x02 :00 06 40 00 00 02 1C 1A
设置设备地址为 0x03 :00 06 40 00 00 03 DD DA
发送码:00 03 40 00 00 01 90 1B
| 字段 | 含义 | 备注 |
|---|---|---|
| 00 | 设备地址 | 0x00 表示广播地址;0x01-0xFF 表示设备地址 |
| 03 | 03 指令 | 读取设备地址指令 |
| 40 00 | 指令寄存器 | 0x4000 为读取设备地址,0x8000 为读取软件版本 |
| 00 01 | 字节数 | 固定 0x0001 |
| 90 1B | CRC16 | 前 6 字节数据的 CRC16 校验和 |
返回码:01 03 02 00 01 79 84
| 字段 | 含义 | 备注 |
|---|---|---|
| 01 | 设备地址 | 0x00 表示广播地址;0x01-0xFF 表示设备地址 |
| 03 | 03 指令 | 读取软件版本,读取设备地址指令 |
| 02 | 字节数 | 返回字节数 |
| 00 01 | 设备地址 | 设置的设备地址,0x0001-0x00FF |
| 79 84 | CRC16 | 前 6 字节数据的 CRC16 校验和 |
示例:[2 号地址设备]
发送 : 00 03 40 00 00 01 90 1B
返回 : 02 03 02 00 02 7D 85 //地址 0x02
发送码:00 03 80 00 00 01 AC 1B
| 字段 | 含义 | 备注 |
|---|---|---|
| 00 | 设备地址 | 0x00 表示广播地址;0x01-0xFF 表示设备地址 |
| 03 | 03 指令 | 读取软件版本,读取设备地址指令 |
| 80 00 | 指令寄存器 | 0x4000 为读取设备地址,0x8000 为读取软件版本 |
| 00 01 | 字节数 | 固定 0x0001 |
| AC 1B | CRC16 | 前 6 字节数据的 CRC16 校验和 |
返回码:01 03 02 00 64 B9 AF
| 字段 | 含义 | 备注 |
|---|---|---|
| 01 | 设备地址 | 0x00 表示广播地址;0x01-0xFF 表示设备地址 |
| 03 | 03 指令 | 读取软件版本,读取设备地址指令 |
| 02 | 字节数 | 返回字节数 |
| 00 64 | 软件版本 | 转为十进制然后小数点左移两位即表示软件版本 0x0064 = 100 = V1.00 |
| B9 AF | CRC16 | 前 6 字节数据的 CRC16 校验和 |
示例:[1 号地址设备]
发送:00 03 80 00 00 01 AC 1B
返回:01 03 02 00 64 B9 AF //0x0064 = 100 =V1.00
当接收到的指令出错或者异常设备将会返回异常响应,异常响应格式如下。
返回码:01 85 03 02 91
| 字段 | 含义 | 备注 |
|---|---|---|
| 01 | 设备地址 | 0x00 表示广播地址;0x01-0xFF 表示设备地址 |
| 85 | 异常功能码 | 异常功能码 = 请求功能码 + 0x80 |
| 03 | 字节数 | 异常码 |
| 02 91 | CRC16 | 前 6 字节数据的 CRC16 校验和 |
异常码是一个单字节值,用于指示错误的类型。Modbus 协议定义的几个常用异常码:
| 异常码 | 名称 | 描述 |
|---|---|---|
| 0x01 | 非法功能 | 请求的功能码不支持 |
| 0x02 | 非法数据地址 | 请求的数据地址错误 |
| 0x03 | 非法数据值 | 请求的数据值或操作无法执行 |
| 0x04 | 服务器故障 | 服务器设备故障 |
| 0x05 | 应答 | 已接收到请求并正在处理 |
| 0x06 | 设备繁忙 | 设备当前正忙无法执行请求的操作 |
